Лодус

Номер патента: 1603222

Опубликовано: 30.10.1990

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, напряженном, образцов, плоском, состоянии, центробежная

...материалов на прочность.Целью изобретения является расширение функциональных возможностей установки путем обеспечения испытаний как при постепенном, так и при ступенчатом ударном нагружении с независимым нарастанием нагрузок по осям.На фиг, 1 схематично представлена предлагаемая установка; на фиг. 2 - то же, вид сверху.Установка содержит платформу 1 с приводом 2 ее вращения, закрепленные на платформе направляющие 3 - 6 с установленными на них центробежными грузами 7, захваты 8 для образца 9, последовательно соединенными между собой шарнирными двухзвенниками 10 - 12 по числу ступеней ударного нагружения, и фиксаторы 13, соединяющие звенья двухзвенников. Длина звеньев разных двухзвенников подбирается в ссютветствии с заданным приращением...

Номер патента: 1601561

Опубликовано: 23.10.1990

Автор: Лодус

МПК: G01N 3/56

Метки: испытания, трение

...образца 3 и контробразца 5 при усилии поджатия, заданном весом груза 9 и его положением на стержне 7,Для испытания в режиме взаимодействия с постоянным поджатием соединяютзамок 1 О с грузом 9, лебедкой 12 приподнимают груз 9 на незначительную высотус обеспечением выхода поверхностей образца и контробразца из взаимодействия, разгоняют инерционный груз 15 и захват 2 с образцом 3 до скорости вращения, при которой на инерционном грузе 15 накапливается заданный объем энергии, и плавно с помощью лебедки 12 опускают груз 9 и контробразец 5 в положение взаимодействия поверхностей образца и контробразца, предварительно выключив муфту 16. Происходит трение между образцом и контробразцом при постоянном усилии поджатия, заданном весом груза и его...

Номер патента: 1601560

Опубликовано: 23.10.1990

Автор: Лодус

МПК: G01N 3/56

Метки: горных, испытания, образцов, пород, трение

...на ней платформу 2, связан:ный с платформой толкателем 3 механизм ;возвратно-поступательных перемещений в :виде эксцентрика 4, рамки 5 и привода 6 ,вращения эксцентрика 4, установленный на раме нагружающий механизм, включающий :винт 7 с гайкой 8, опорную втулку 9 с захва:том 10 образца 1 и силовую пружину 12, ме; ханизм возвратно-вращательного перемеще.ния в виде эксцентрика 13, рамки 14, кине,матически связанной с втулкой 9, и привода ,15 вращения эксцентрика 13, и захваты 16 "контробразца 17, установленные в платфор:ме 2. Захват 10 образца 11 установлен во втулке 9 с возможностью перемещения вдоль ;ее оси по пазам 18, предназначенным для передачи на захват возвратно-вращательного момента,Установка работает следующим...

Номер патента: 1601555

Опубликовано: 23.10.1990

Автор: Лодус

МПК: G01N 3/32

Метки: изгибе, испытания, образцов, усталость

...изгибе, но и пары взаимодействующих между собой образцов с чередованием нагружений плоским и круговым изгибами. 5 10 15 2030 35 40 45 50 чают привод 13 и приводят во вращение шестерни 11. Включают муфты 12 и посредством шаровых шарниров 8 и 9 приводят во вращение взаимодействующие образцы 6 и 7. Включают привод 23 и перемещают опоры 18 и 19 в положения, в которых достигаются заданные параметры напряженного состояния взаимодействующих образцов: при размещении опор в крайнем положении вблизи захватов 2 и 3 реализуется консольный изгиб, в других положениях - трехточечный изгиб, При выключении одной из муфт 12 вращение соответствующего образца прекращается и его нагружение изгибом производится без вращения при том же усилии...

Номер патента: 1601554

Опубликовано: 23.10.1990

Автор: Лодус

МПК: G01N 3/32

Метки: нагружений, образцов, ударных

...соединения барабанов 12 с валом 11, гибкие тяги 14.и 15, связанные своими концами с соответствующими ударниками 5 и 6 и барабанами 12, и привод 16 вращения вала 117Установка содержит также упорные шарниры 17 и 18, связанные с захватами 2 и 3 и установленные на раме 1, привод 19 поворота захватов 2 и 3, связанный с одним из них шарниром 17 и установленный на раме 1 соосно захватам 2, 3 и связанный с другим из них шарниром 8 осевой нагружатель 20 образца 4.Установка работает следующим образом.Предварительно до испытаний удараминагружателем 20 образец 4 сжимают в осевом направлении, Включают привод 16, который приводит во вращение вал 11, Включают электромагнитные муфты 13 и соединяют барабаны 12 с валом 11. При вращении барабанов 12 на...

Номер патента: 1599705

Опубликовано: 15.10.1990

Автор: Лодус

МПК: G01N 3/20

Метки: изгиб, испытания, образцов

...комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 Изобретение относится к испытательной технике, а именно к установкам для испытания образца на изгиб,Цель изобретения - приближение5условий испытаний к реальным условиям эксплуатации кровли горных выработок путем обеспечения измененияточек приложения нагрузки по периметру плоского образца,10На чертеже изображена, схема предлагаемой установки.Установка содержит корпус 1, накотором размещены центральная опора 2, кинематически связанная припомощи пружины 3 с винтовым силовозбудителем 4, втулка 5, .установленная при помощи подшипников б с возможностью вращения вокруг своей...

Номер патента: 1597686

Опубликовано: 07.10.1990

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, усталость

...для радиального перемещения их на платформах, выполненные в виде электромагнитов 19, якорями которых являются площадки 20, на которых установлены ролики.Гидроцилиндры работают от насосной станции 21. Образец 4 может быть выполнен трубчатым.Установка работает следующим обра зом.Посредством насосной станции 21 и гидроцилиндров 6 и 7 создают осевую нагрузку на образец 4, при этом штоки гидро- цилиндров 6 и 7 с захватами 2 и 3 50 располагают так, чтобы ролики находились на заданном уровне по длине образца 4. Включают привод 5 и вращают гидроцилиндры 6 и 7 и валь 8 и 9, Вместе с валами 8 и 9 вращаются платформы 12 и 13. Ролики 55 поочередно синхронно взаимодействуют с боковой поверхностью образца, который также вращается, и нагружают...

Номер патента: 1597685

Опубликовано: 07.10.1990

Автор: Лодус

МПК: G01N 3/32

Метки: нагружения, образца

...12, каждый из которых закреплен насоответствующем упоре 11 и предназначендля связи их с основанием 1.Устройство работает следующим образомм.На основании 1 размещают несколькомеханизмов 2 нагружения так, что их захваты 7 контактируют с поверхностью образца8, а якоря 6 прилегают к электромагнитнымкатушкам 5, Включают электромагнитныефиксаторы 10 и тем самым соединяют жестко механизмы 2 нагружения с основанием1. Затем одновременно или с заданной программой испытаний последовательности квнешнему источнику тока подключают электромагнитные катушки 4. Якоря 6 притягиваются к ним, деформируютсоответствующие пружины 9, которые череззахваты 7 ступенчато нагружают образец 8, 101520 25 30 35 40 45 50 вующим якорям 6. Вновь электромагнитными...

Номер патента: 1597684

Опубликовано: 07.10.1990

Автор: Лодус

МПК: G01N 3/32

Метки: изгиб, испытания, образцов

..."Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к испытательной технике, а именно к установкам дляиспытанияобразцов на усталость при изгибе,Цель изобретения - расширение номенклатуры испытуемых образцов путем обеспечения размещения на опоре не тольколинейных, но и плоских образцов.На чертеже представлена схема установки. 10Установка содержит силовую раму в виде стакана 1 с крышкой 2, размещенный вкрышке вдоль ее оси винтовой нагружатель3 с подпружиненным штоком 4, установленные концентрично и соосно со штоком втулки 5 с опорами 6 в виде колец,предназначенных для взаимодействия с образцом 7 со стороны, противоположнойштоку, приводом циклического перемещения втулок с опорами вдоль оси штока, выполненным в виде вала 8,...

Номер патента: 1597680

Опубликовано: 07.10.1990

Автор: Лодус

МПК: G01N 3/24

Метки: испытания, образцов, растяжение, срез

...и 5 соосных цилиндров, контактирующих своими торцами, э свободными торцами шарнирами 8 и 9 соединенных с соответствующими захватами 4 и 5, и выполненный в виде упора 10 фиксатор исходного положения грузов 6 и 7.Установка, кроме этого, содержит установленные на дисковой платформе 1 две установленных с возможностью перемещения в соответствующих отверстиях опор 11 и 12 стержня 13 и 14, которые торцами жестко соединены с соответствующими инерционными грузами 6 и 7, и ограничители 15 и 16 перемещения стержней в отверстиях соответствующих опор 11 и 12, размещенные с возможностью установочного перемещения на соответствующих стержнях 13 и Расположением ограничителей 15 и 16 на соответствующих стержнях 13 и 14 задают величину перемещений...

Номер патента: 1597677

Опубликовано: 07.10.1990

Автор: Лодус

МПК: G01N 3/18

Метки: испытаний, образцов, прочность, циклических

...упруних стальных лент, закрепленных накорпусе одними концами и соединенных другими концами с натяжными винтами 26Способ осуществляют следующим образомО бр аз ец, 4 р аз мещают в з ахв ат ах 2 и 3, устанавливают кольца 5 с секторами 17 на стержнях 15 и стягивают их пружинами 18, после чего винт 20 подводят к торцу подшипника 21, В пер.- вом цикле испытаний нагружают образец осевым усилнем, для чего включают привод 8 и путем вращения гайки 22 осевого перемещения винта 23 и деформирования пружины 10 через шток 13 поджимают образец к винту 20. Одновременно осуществляют нагружение и нагрев образца при пропорциональном изменении осевой нагрузки и гемпературы поверхности образцадля чего включают при-: вод 7 вращения и через шестерню 12,...

Номер патента: 1597672

Опубликовано: 07.10.1990

Автор: Лодус

МПК: G01N 3/00

Метки: динамических, испытаний, образцов, прочность, стенд

...траектории в момент соударения с .наковальней, Ллярегулирования параметров изгибающейнагрузки перемещают наковальню 9 относительно маховика 2, для чего приослабленном винте 16 поворачиваютколесо 14 на оси 15. Рейка 13 приэтом перемещается в осевом направлении, а наковальня 9 - по синусоидеи занимает положение, в котором оказывается груз 7 в момент соударения.Это положение соответствует определенному знаку и уровню нагрузки изгиба, создаваемой грузом на образцепри синусоидальном движении,Величины изгибающих нагрузок приразных скоростях движения разныхгрузов и разной длине образца определяется тарировкой на динамометрическом образце (стальной упругий образец с тенэодатчиком на поверхности) или расчетом по известным методикам...

Номер патента: 1594377

Опубликовано: 23.09.1990

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, копер, маятниковый, нагружении, образцов, ударном

...с осью второй штангой, нагружателем, закрепленным на другом конце второй штанги и выполненным в видерамки, внутренние противоположныестенки которой предназначены длявзаимодействия с образцом, и замком 40 для соединения штанг одна с другой. Составитель Н,МезенцевТехред М,ДидыкКорректор М.Шароши Редактор Н.Бобкова Заказ 2822 Тираж 498 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,10 Изобретение относится к испыта-.тельной технике, а именно к маятниковым копрам.Цель йзобретения - расширениефункциональных возможностей путемобеспечения испытания образца нетолькб при знакопостоянном...

Номер патента: 1594376

Опубликовано: 23.09.1990

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, прочность, центробежная

...21.Привод 3 соединен с установленной 55на валу шестерней 22, допускающейосевое смещение вала при его вращении. Ножи 14 установлены на связанной поступательного перемещения вала столкателем 20, При включенном приводе3 грузы 6, 7 нагружают образец 10осевыми усилиями, При включенном при- .воде 1 толкатель 20 сообщает платФорме 4 возвратно-поступательные пе 1 ремещения, груз 12 циклически смещаетножи 14 относительно опор 15, 16 и нагружает образец циклическим срезом,Для обеспечения циклического изгибаобразца опоры 15, 16 снимают, 1 ил,с грузом 12 подставке 23 на разных расстояниях от оси вала, В исходном положении груз 12 поддерживается пружиной 24.Установка работает следующим образом.Для испытаний при действии осевой нагрузки и...

Номер патента: 1594375

Опубликовано: 23.09.1990

Автор: Лодус

МПК: G01N 3/10

Метки: испытания, образца, центробежная

...Одновре- Яменно на грузы 4-7 действует составляющая от центробежного усилия, направленная перпендикулярно оси захватов 8, При подходе пакета грузовк месту соединения направляющих груз 557 изменяет направление движения иперемещается в направляющую 11. Происходит срез образца по первой плоскости между грузами 7 и б, Затем в зону соединения направляющих входит( груз б, изменяет направление движе- ния и производит срез образца по контакту между грузами 6 и 5, но осевая нагрузка при этом вышее, чем при предыдущем акте среза за счет дополнительной деформации пружины 10, Таким образом, происходит послойный срез по всем поверхностям, между грузами 4-7. Для испытаний при малых осевых нагрузках используют пружину с малой жесткостью, и в начале...

Номер патента: 1589129

Опубликовано: 30.08.1990

Автор: Лодус

МПК: G01N 3/32

Метки: горных, испытания, образцов, пород, прочность, ударную

...4 с приводом 5 ее вращения.ось вращения которой перпендикулярна оси вращения основной платформы 2, жестко соединенную своим концом с дополнительной платформой 4 направляющую 6, параллельную оси вращения этой платформы, установленный на направляющей 6 с возможностью перемещения центробежный груз 7, Фиксатор - электромагнит 8 его исходного положения, приспособление для возврата груза 7 в исходное положение, выполненное, например, в виде ряда электромагнитных катушек 9, и захват 10 образца 11, закрепленный на конце направляющей 6, удаленном от оси врщ 1 ения основной платФормы 2.Установка работает следуюцим образом.Включают привод 3 вращения платформы 2. При этом образец 11 нагружается массовыми сипами инерции, которые действуют на него...

Номер патента: 1589128

Опубликовано: 30.08.1990

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образца, усталость

...ко-. леса механизма 6, Захват 7 выполненв виде многогранника с отверстием для закрепления в нем образца и установлен в соответствующем по Формегнезде 1.9.Установка работает следующим образом.Для испытаний в режиме круговогоизгиба и изгиба в плоскости Фиксатором 11 соединяют винт 9 со стойкой 3 и обеспечивают тем самым возможность поворота стойки 3. Включают привод 18 и вращением колеса механизма 6 с захВатом 4 создают на образце5 круговой изгиб. Включают привод 15, вращают червячно-винтовой меха низм 16 кривошипно-шатунного. механизма 14 и посредством рейки механизма8 и колеса 13 сообщают стойке 3возвратно-поворотные движения в пределах заданного угла, Вместе со стойкой 3 повороты совершает захват 7 сразмещенным в нем концом образца...

Номер патента: 1589127

Опубликовано: 30.08.1990

Автор: Лодус

МПК: G01N 3/32

Метки: деформации, изгибе, образцов

...прижимным кольцом ч . Винтовыми нагружателями 20 нагружают поверхность образца с заданным распределением нагрузки по поверхности, Вращением лебедки 15 с помощью тяги 16 отклоняют рычаг 5 из положения равновесия, при этом один иэ захватов деформирует образец. Фиксатором 7 освобождают оычаг и он под действием груза 6 сове 1 шает затухающие колебания, а захваты поочередно деформируют участки образца затухающими колебаниями изгибающей нагрузки. Фиксируют параметры процесса, Для изменения направления нагружения образца привод 13 вращает шестерню 12 и колеса 11 с платформой 1 О, В результате поворота платФормы ось 8 вращения рычага поворачивается и изменяется положение плоскости качания поперечины 7 относительно оси образца, Сравнением...

Номер патента: 1589126

Опубликовано: 30.08.1990

Автор: Лодус

МПК: G01N 3/32

Метки: испытаний, кручении, образцов, стержневых, усталостных

...грузами 9 и 10.Приспособление для выведения рыцага 6 из положения равновесия выполнено в виде зубчатой пары - зубчатого колеса 13, которое связано с рычагом 6, и винта 14, хвостовик 15 которого взаимодействует с гайкой 16, установленной в корпусе 1 и кинематицески связанной с приводом 17 вра, щения, 45Установка работает следующим образом.Соединяют тяги 11 и 12 каждого барабана с одним или с двумя грузами ,в соответствии со схемой нагружения участков образца, исходя из того,50 цто при использовании двух грузов получают знакопеременное скручивание участка образца, при использовании одного груза - постоянное по знаку циклическое закручивание участка образца. Вес грузов 9 и 10 подбирают в соответствии с соотношением крутящих усилий разных...

Номер патента: 1589119

Опубликовано: 30.08.1990

Автор: Лодус

МПК: G01N 3/20

Метки: изгиб, испытания, образцов

...прокладки 22. Для проведения испытаний при знакопеременном изменении пролета между осями опор 2 и 3 и 4 и 5 включают муфту 19 и электродвигатель 14, При этом эксцентрик 15 при помощи рамки 16, рейки 17 и колеса 18 сообщает колесам12 и 13 возвратно-вращательное движение в пределах до 180 , в результаоте чего одна из пар опор 2 и 3 или 55 4 и 5 (в зависимости от направления вращения колес 12 и 13) совершает возвратно-поступательные перемещения,а шток 10 нагружает образец 8. Цикл нагружения состоит из постепенного увеличения пролета между осями взаимодействующей с образцом 8 пары опор 2 и 3 или 4 и 5 и постепенного его уменьшения. При этом за счет деформации пружины 9 происходит синхронное изменение нагрузки на образец 8, а соотношение...

Номер патента: 1589114

Опубликовано: 30.08.1990

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, прочность

...пускатель 19 сприводом 16.Устройство работает следующим об разом.Образец 20 устанавливают в захватах 2, 3.Опоры 5 размещают вдоль рычага 4 на расстоянияхзаданных приращениями нагрузки на ступенях нагру жения путем перемещения гаек 7 в соответствующих прорезях 6. Устанавливают груз 12 на рычаге 4 в соответствии с величиной нагрузки и соединяют крайнюю со стороны груза 12 опо ру 5 при помощи электромагнитногоФиксатора 10 с соответствующим корпусом 9 средства перемещения. При этом образец 20 нагружается первой ступенью нагрузки, заданной расположением крайней. опоры 5. Для динамического нагружения образца 20 следующим уровнем нагрузки обесточивают Фиксатор 10 крайней опоры 5, при этом последняя перестает взаимодейст" вовать с рычагом 4,...

Номер патента: 1587411

Опубликовано: 23.08.1990

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, сдвигом, сжатие

...на другом конце балки 8 выполнены. зубья, предназначенные для зацепления с зубчатым колесом 6Устройство содержит также активный захват 15, установленный на балке 8 в средней ее части соосно. спассивным захватом 4 образца 5, икинематический упор 16, обеспечивающий безотрывное зубчатое зацеплениебалки 8 и колеса 6,Устройство работает следующим образом.Образец 5 материала размещают взахватах. Поочередно с определеннойчастотой включают электромагнитныекатушки 9,и 10, а также электромагнитные катушки 11 и 12. Грузы 13 и 14 поочередно притягиваются к включенным катушкам 9, 10 и 11, 12. Перемещаясь по балке 7, груз 13 с циклической величиной силы стремится повернуть колесо 6, которое через балку 8 и захват 15 нагружает образец 5 циклически...

Номер патента: 1587410

Опубликовано: 23.08.1990

Автор: Лодус

МПК: G01N 3/34

Метки: горных, испытания, образцов, пород

...для чего перемещают груз 7 вдоль рычага 4 и подбирают вес груза 7, За уровнем нагрузки следят по силоизмерителю (непоказан), вмонтированному в активный захват 6. После достижения заданного уровня нагрузки регистрируют кривую ползучести образца и выдерживают его под постоянной нагрузкойзаданное время, соответствующее времени до начала взрывных работ в натуре. В образце 3 развиваются деформации ползучести, приводящие к иэменению угла наклона рычага 4 от горизонтального положения. При изменении, угла наклона уровень 13 перемещается в направлении концевого контакта 14, и в момент превышения допустимого угла наклона происходят замыкание концевого контакта 14 жидкостью уровня 13 и запуск реверсивного двигателя 10 через пускатель 16....

Номер патента: 1587408

Опубликовано: 23.08.1990

Автор: Лодус

МПК: G01N 3/32

Метки: изгибе, испытания, круговом, образцов, усталость

...показана установка, общий вид.Установка содержит основание 1 с двумя параллельными стойками 2 и 3, пассивный захват 4 образца 5, размещенный на стойке 2 с возможностью смещения вдоль ее оси посредством винта 6, активный захват 7 и ряд связанных между собой платформ 8 - 10, оснащенных каждая приводом вращения в виде статора 11 и ротора 12, на валу которого с эксцентриситетом закреплена смежная платформа. Крайняя платформа 8 ряда связана с ротором 13 привода, размещенного в гнезде 14 стойки 3. Активный захват 7 выполнен в виде шарового шарнира и эксцентрично установлен на другой крайней платформе 10. Платформы связаны между собой и со стойкой 3 электромагнитными фиксаторами в виде якорей 15 и катушек 16, препятствующими взаимному...

Номер патента: 1587407

Опубликовано: 23.08.1990

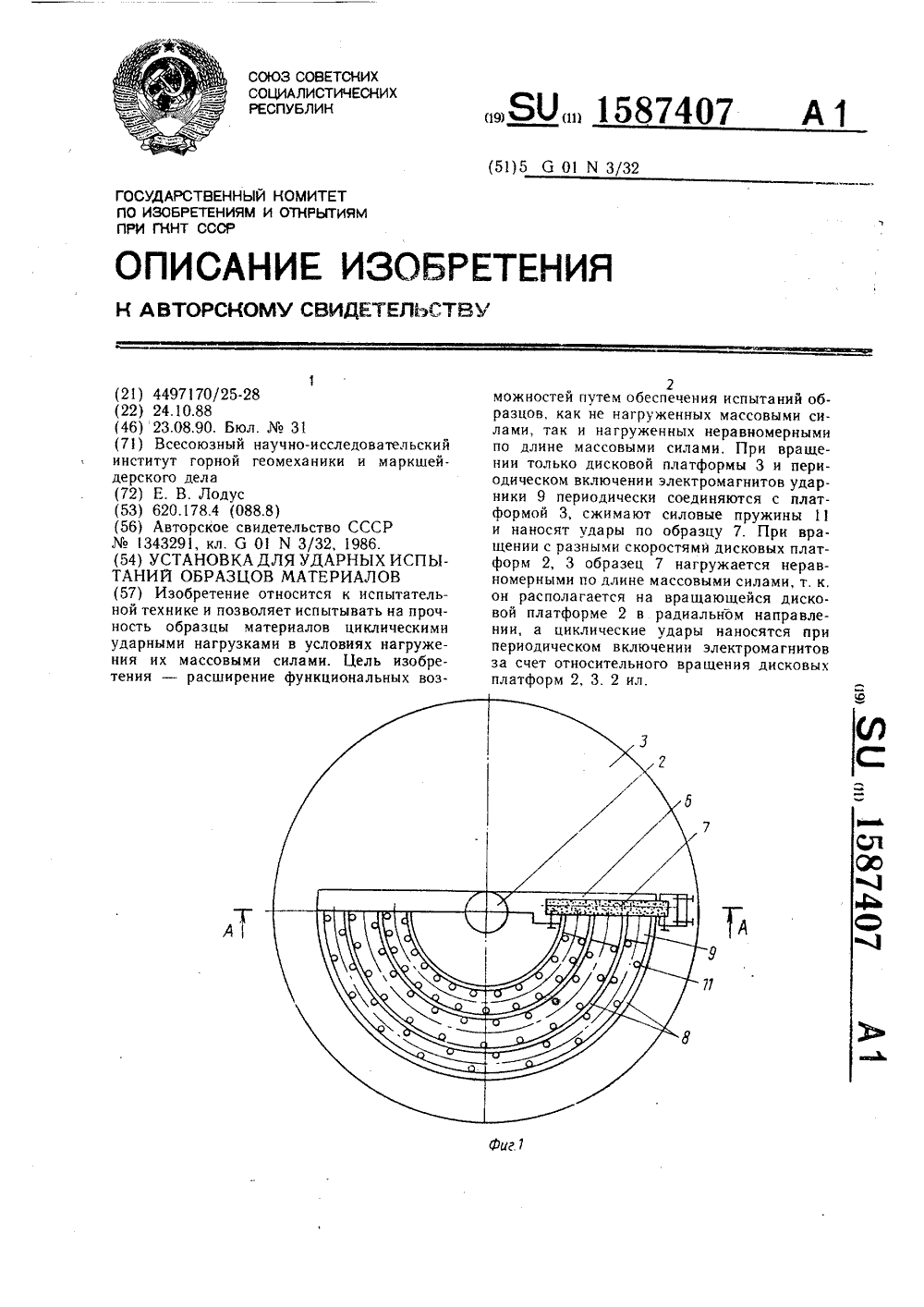

Автор: Лодус

МПК: G01N 3/32

Метки: испытаний, образцов, ударных

...3 электромагнитов 10 и расположенных в дополнительных направляющих 8 силовых пружин11 сжатия, одними своими торцами контактирующих с ударниками 9, а другими закрепленных на платформе 2,Установка работает следующим образом,Испытание образца 7, не нагруженногомассовыми силами, осуществляют включением привода 5 и вращением дисковой платформы 3. Периодически включают электромагниты 1 О, которые соединяют ударники 9с вращающейся дисковой платформой 3.Ударники 9 перемегцаются в дополнительных направляющчх 8 и сжимают соответствующие силовые пружины 1. При отключении электромагнитов 10 ударники 9 освобождаются от связи с дисковой платформой 3 и под воздействием силовых пружин 11 наносят удары по образцу 7 в соответствии с заданной...

Номер патента: 1587406

Опубликовано: 23.08.1990

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, повторными, ударами

...что ось 14 ее поворота смещена параллельно оси захвата 3. Платформа 13 имеет расположенные по окружности отверстия,Ось 14 платформы 13 коническим редуктором 15 связана с осью 16 лебедки 7. Установка содержит также ударники 17,размещенные с возможностью осевого перемещения в направлении захвата 3 в отверстиях платформы 13 и подпружиненные в обратном направлении пружинами 18.Установка работает следующим образом, Включают привод 6 вращения при соединении его муфтами 8 и 9 соответственно с осью 16 и лебедкой 7. При этом вращение сообщается как лебедке 7, так и платформе 13 через конический редуктор 15 и ее ось 14. Вращательные движения лебедки 7 и платформы 13 согласованы так, что при подъеме лебедкой 7 с помощью тяги 10 груза 5 в...

Номер патента: 1587405

Опубликовано: 23.08.1990

Автор: Лодус

МПК: G01N 3/32

Метки: нагружений, образцов, ударных

...зубчатыми рейками 12 и 13 и установленное на кронштейне 5, и блок 15 управления.Электромагниты 6 и 7 установлены на дуге 16, закрепленной на кронштейне 5 с возможностью изменения угла наклона ударников 10 и 1 к поверхности образца 3. Стол 2 для размещения образца 3 установлен на раме 1 с возможностью поворота вокруг вертикальной оси. Траверса 4 соединена с рамой 1 винтами 17 для регулирования высоты установки ударников над поверхностью образца 3, Блок 15 управления выполнен с обеспечением поочередного включения электромагнитов 6 и 7. Установка работает следующим образом.С блока 5 управления в катушку электромагнита 6 подают ток. Якорь 8 втягивается в катушку электромагнита 6, зубчатая рейка 12, закрепленная на ударнике 10, поворачивает...

Номер патента: 1587404

Опубликовано: 23.08.1990

Автор: Лодус

МПК: G01N 3/32

Метки: горных, испытания, образцов, пород, прочность

...установлены два активных захвата 16 и 17. Паразитный вес привода и колес компенсируется грузом 18,Регулировка горизонтального положения поперечины 15 осуществляется винтами 19, установленным в основании и взаимодействующими с пассивными захватами 3.Установка работает следующим образом.Испытуемые образцы 4 размещают в активных 16 и 7 и пассивных 3 захватах.Винтами 19 выводят рычаг 5 в горизонтальное положение. Направляющие 12 устанавливают диаметрально и параллельно оси рычага 5, а грузы 13 - на равные расстояния от оси их вращения, что обеспечивает необходимые нагрузки, которые поперечина 15 передает на активные захваты 16 и 7 образцов,Включают привод 8 и производят циклическое нагружение образцов. При встречном вращении колес 9 и...

Номер патента: 1587403

Опубликовано: 23.08.1990

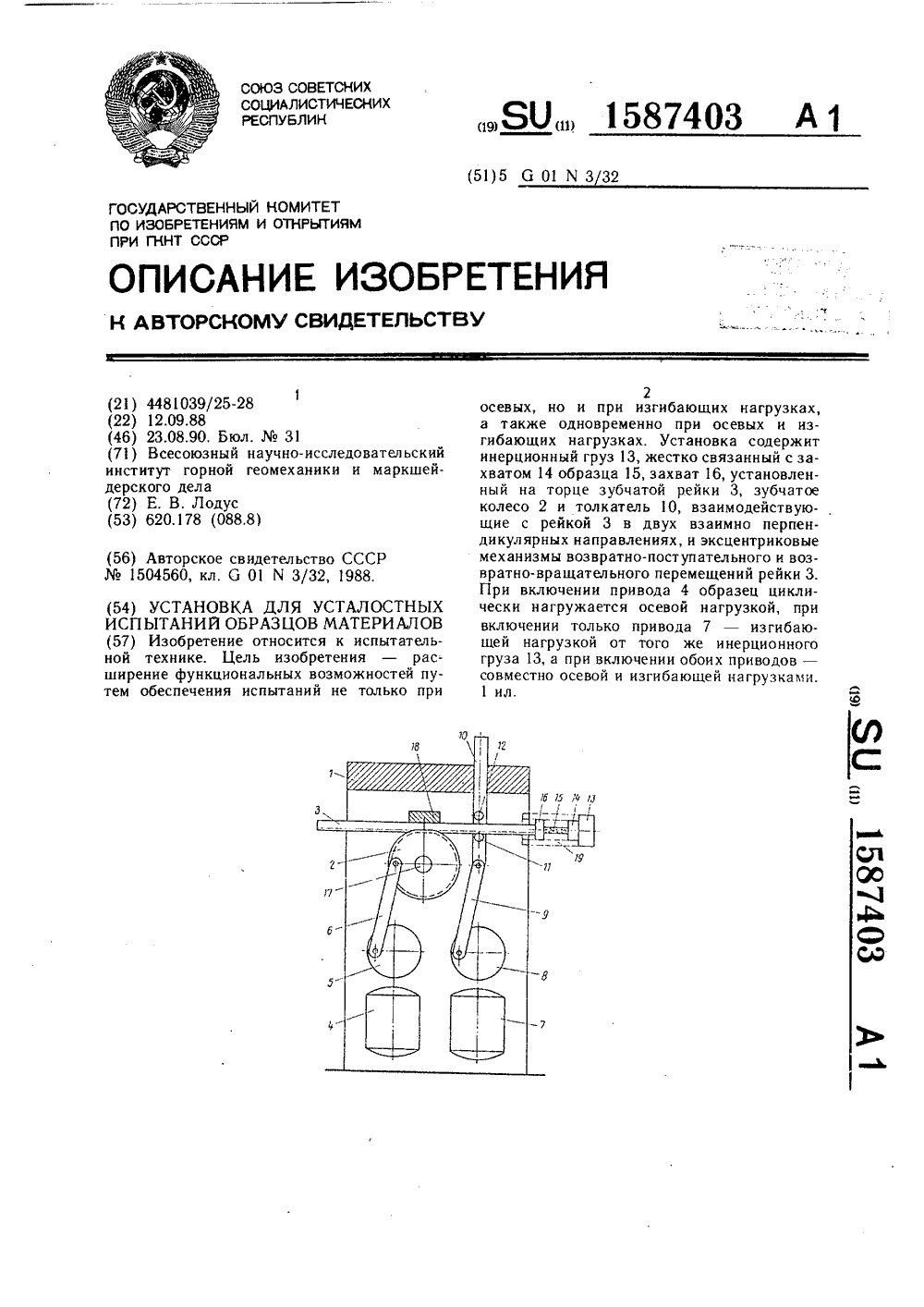

Автор: Лодус

МПК: G01N 3/32

Метки: испытаний, образцов, усталостных

...возвратно-вращательного перемещения рейки 3, включающий привод 7, эксцентрик 8, шатун 9 и толкатель 1 О с двумя роликами 11 и 12, предназначенными для поочередного взаимодействия с рейкой, нагружатель в виде инерционного груза 13, жестко связанный с активным захватом 14 образца 15, и соосный с активным пассивный захват 16, установленный на торце рейки 3. Толкатель 10 размещен в корпусе с возможностью осевого смещения и шарнирно связан с шатуном 9. Рейка 3 связана с осью 17 зубчатого колеса 2 кулисой 18.Установка работает следующим образом.Для испытаний в режиме циклического изменения осевой и изгибающих нагрузок включают оба привода 4 и 7 механизмов возвратно-поступательного и возвратно-вращательного перемещений рейки 3, которая...

Номер патента: 1587399

Опубликовано: 23.08.1990

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, центробежная

...2. Механизм перемещения траверсы 14 выполнен в виде винта 23, проходящего через траверсу, и привода 24 вращения винта.Установка работает следующим образом, Включают привод 3 и приводят во вращение платформу 2 с направляющей 4. Доводят скорость вращения платформы до заданной, при которой на образец 6 действует нагрузка, соответствующая нижнемуФормула изобретения 1. Центробежная установка для испытания образцов материалов, содержащая основание и установленные на нем платформу с приводом ее вращения, направляющую, радиально закрепленную на платфор 55 уровню циклической нагрузки. Включают привод эксцентрика 16, при вращении которого тяга 21 циклически перемещает кольцевое зубчатое колесо 8 с внутренним колесом 9 вдоль рейки 7. При этом...
