Установка для испытания образцов при многоточечном изгибе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1793317
Автор: Лодус
Текст

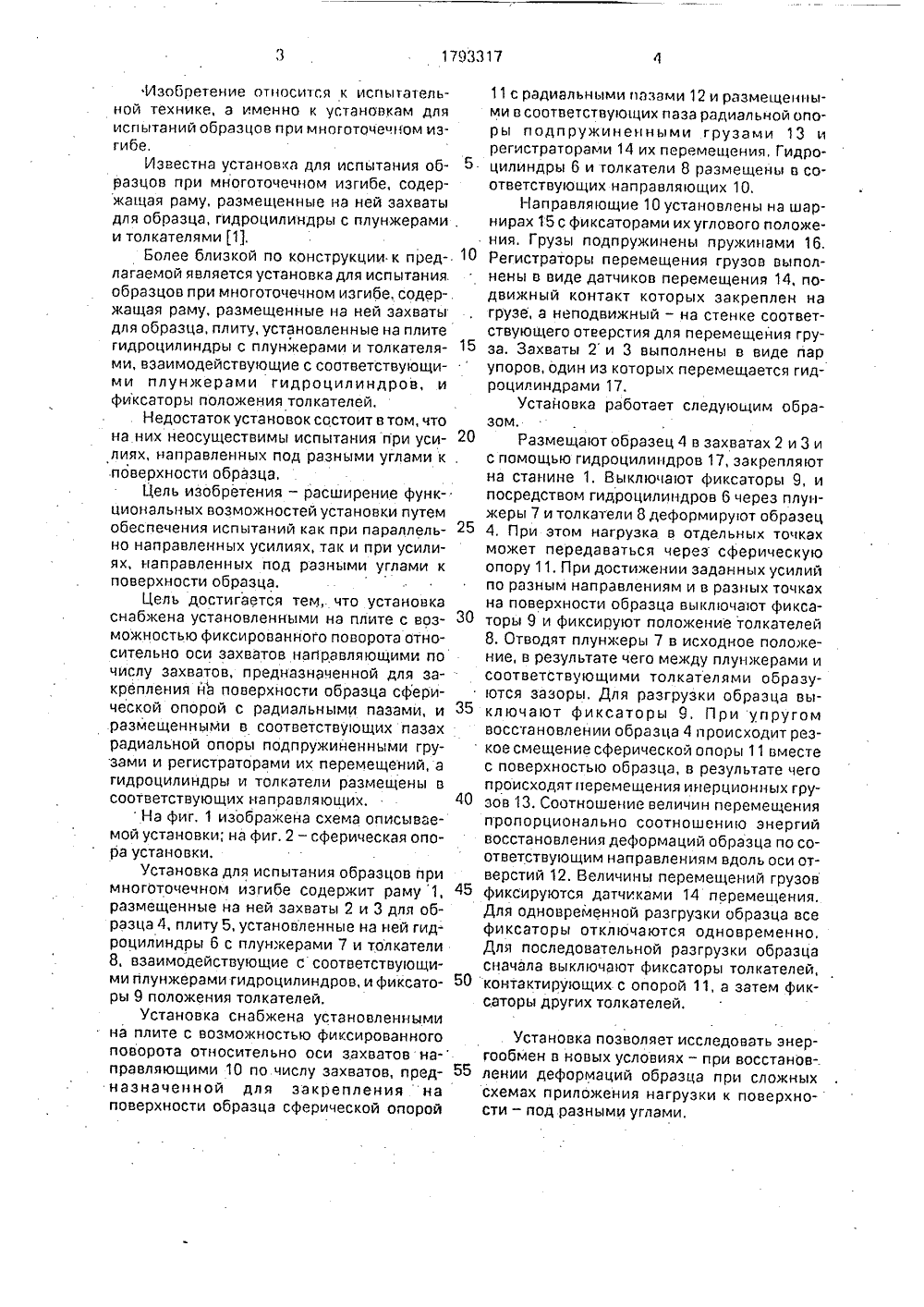

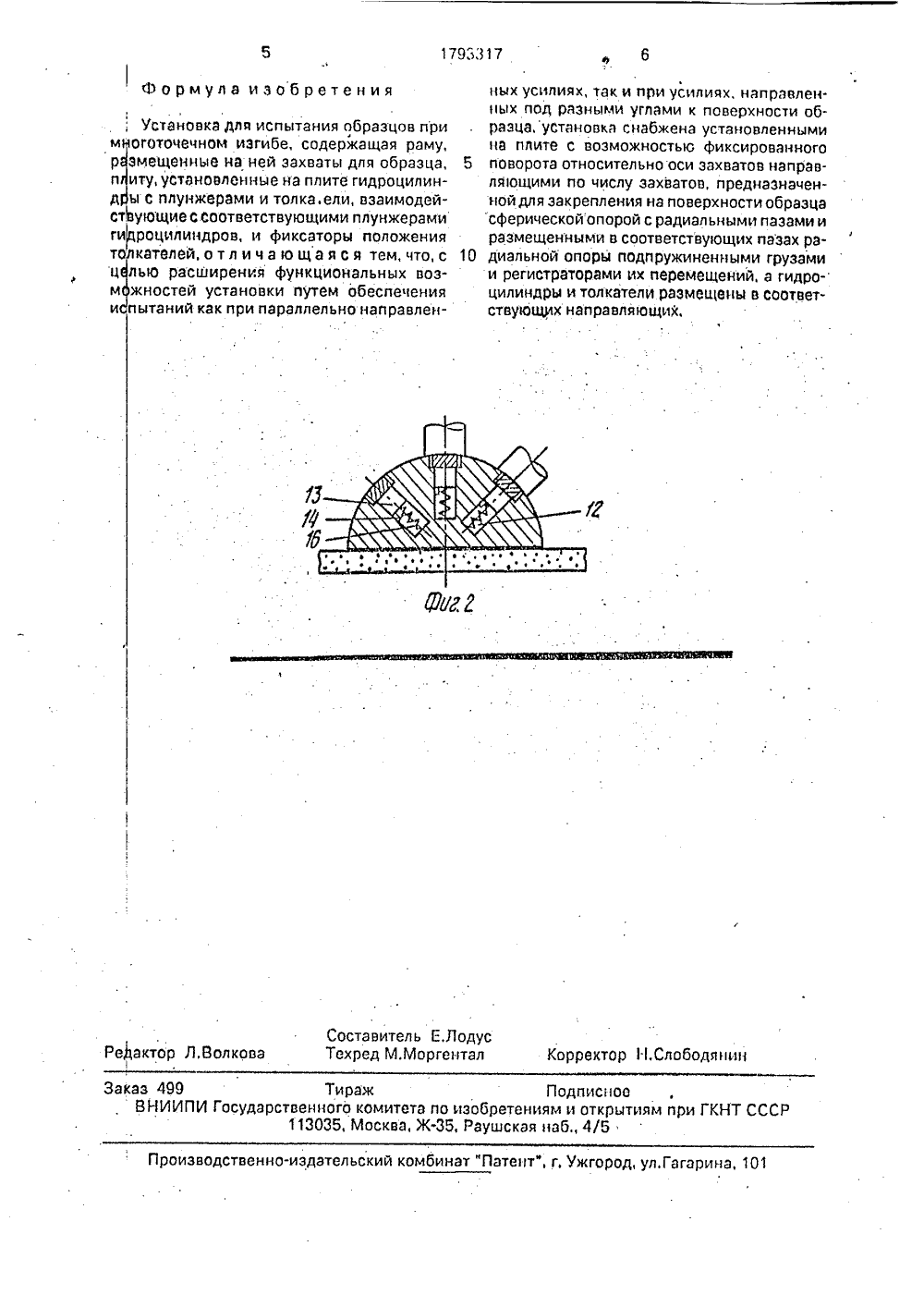

(19) 51)5 0 01 Г 4 ГО УДАРСТВЕННОЕ ПАТЕНТНВЕ ОМСТВО СССР(ГО ПАТЕНТ СССР) ОПИСАН К ВТОРСКОМУ ЕТЕ ИДЕТЕЛ ЬСТВ юл, Г+5й научно-исследовательск ой геомеханики и маркше св 01 св 01 ВКА ДМНОие о жет зцов технике и м ытания обр е. Цель - р можн остей но ис ги во з(21 4829147/28(71 Всесоюзньин титут горнде ского дела72 Е,В, Лодус(5) Изобрете детельство СССРМ 3/10, 1989.детельство СССРИ 3/10, 1990.ЛЯ ИСПЫТАНИЯ ОБОТОЧЕЧНОМ ИЗГИБЕносится к испытательбыть использовано дляпри многоточечном изение функциональныховки путем обеспече 1793317 ния испытаний как при параллельйо направленных усилиях, так и при усилиях, направленных под разными углами к поверхности образца. Установка содержит раму 1 с захватами 2 и Здля образца 4, гидроцилиндры 6 с толкателями 8 и фиксаторами 9, направляющими 10, сферическими опорами 11 с инерционными гру ами 13 и датчиками 14 их перемещения, Гидроцилиндрами 6 перемещаюттолкатели 8, деформируют образец 4, фиксируют положение толкателей 8 фиксаторами 9 и отводят плунжеры 7 в исходное положение. При выключении фиксаторов 9 происходит упругое восстановление деформаций образца, смещение опоры 11, перемещение грузов 12 пропорционально освобождаемой энергии по разным направлениям, Применяют при испытании обра цов горных пород и других материалов. 2 иИзобретение относичся к испытательной технике, а именно к установкам дляиспытаний образцов при многоточечном изгибе,Известна установка для испытания образцов при многоточечном изгибе, содержащая раму, размещенные на ней захватыдля образца, гидроцилиндры с плунжерами,и тол кателями 1),Более близкой по конструкции к предлагаемой является установка для испытания.образцов при многоточечном изгибе, содер-.жащая раму, размещенные на ней захватыдля образца, плиту, установленные на плитегидроцилиндры с плунжерами и толкателями, взаимодействующие с соответствующими плункерами гидроцилиндров, ификсаторы положения толкателей.Недостаток установок состоит в том, чтона них неосуществимы испытания при усилиях, направленных под разными углами к .поверхности образца,Цель изобретения - расширение функциональных возмокностей установки путемобеспечения испытаний как при параллельно направленных усилиях, так и при усилиях, направленных под разными углами кповерхности образца,Цель достигается тем, что установкаснабжена установленными на плите с возможностью фиксированного поворота относительно оси захватов направляющими почислу захватов, предназначенной для закрепления на поверхности образца сферической опорой с радиальными пазами, и 35размещенными в соответствующих пазахрадиальной опоры подпружиненными грузами и регистраторами их перемещений, агидроцилиндры и толкатели размещены всоответствующих направляющих. 40На фиг, 1 изображена схема описываемой установки; на фиг. 2 - сферическая опора установки.Установка для испытания образцов примноготочечном изгибе содержит раму 1, 45размещенные на ней захваты 2 и 3 для образца 4, плиту 5, установленные на ней гидроцилиндры 6 с плунжерами 7 и толкатели8, взаимодействующие с соответствующими плунжерами гидроцилиндров, и фиксаторы 9 положения толкателей.Установка снабжена установленнымина плите с возможностью фиксированногоповорота относительно оси захватов на-правляющими 10 по числу захватов, предназначенной для закрепления наповерхности образца сферической опорой 11 с радиальными пазами 12 и размещенными в соответствующих паза радиальной опоры подпружиненными грузами 13 и регистраторами 14 их перемещения, Гидро- цилиндры 6 и толкатели 8 размещены в соответствующих направляющих 10.Направляющие 10 установлены на шарнирах 15 с фиксаторами их углового положения. Грузы подпружинены пружинами 16. Регистраторы перемещения грузов выполнены в виде датчиков перемещения 14, подвижный контакт которых закреплен на грузе, а неподвижный - на стенке соответствующего отверстия для перемещения груза. Захваты 2 и 3 выполнены в виде пар упоров, один из которых перемещается гидроцилиндрами 17.Установка работает следующим образом.Размещают образец 4 в захватах 2 и 3 и с помощью гидроцилиндров 17, закрепляют на станине 1. Выключают фиксаторы 9, и посредством гидроцилиндров 6 через плунжеры 7 и толкатели 8 деформируют образец 4. При этом нагрузка в отдельных точках может передаваться через сферическую опору 11. При достижении заданных усилий по разным направлениям и в разных точках на поверхности образца выключают фиксаторы 9 и фиксируют положение толкателей 8. Отводят плунжеры 7 в исходное полокение, в результате чего между плункерами и соответствующими толкателями образуются зазоры, Для разгрузки образца выключают фиксаторы 9, При упругом восстановлении образца 4 происходит резкое смещение сферической опоры 11 вместе с поверхностью образца, в результате чего происходят перемещения инерционных грузов 13, Соотношение величин перемещения пропорционально соотношению энергий восстановления деформаций образца по соответствующим направлениям вдоль оси отверстий 12. Величины перемещений грузов фиксируются датчиками 14 перемещения. Для одновременной разгрузки образца все фиксаторы отключаются одновременно, Для последовательной разгрузки образца сначала выключают фиксаторы толкателей, контактирующих с опорой 11, а затем фиксаторы других толкателей. Установка позволяет исследовать энергообмен в новых условиях - при восстанов-. лении деформаций образца при сложных схемах приложения нагрузки к поверхности - под разными углами,1793317 Формула изобретения Составитель Е,Лодусктор Л.Волкова Техред М.Моргентал Корректор Н.Слободянин Заказ 499 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 1 Установка для испытания образцов примноготочечном изгибе, содержащая раму,мещенные на ней захваты для образца, 5 ту, установленные на плите гидроцилин-с плунжерами и толка.ели, взаимодейующие с соответствующими плунжерами роцилиндров, и фиксаторы положения кателей,отличающаяся тем,что,с 10 ью расширения функциональных возностей установки путем обеспечения ытаний как при параллельно направленных усилиях, так и при усилиях. направленных под разными углами к поверхности образца,установка снабжена установленными на плите с возможностью фиксированного поворота относительно оси захватов направляющими по числу захватов, предназначенной для закрепления на поверхности образца сферической опорой с радиальными пазами и размещенными в соответствующих пазах радиальной опоры подпружиненными грузами и регистраторами их перемещений, а гидро- цилиндры и толкатели.размещены в соответствующих направляющих,
СмотретьЗаявка
4829147, 28.05.1990
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГОРНОЙ ГЕОМЕХАНИКИ И МАРКШЕЙДЕРСКОГО ДЕЛА
ЛОДУС ЕВГЕНИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G01N 3/20
Метки: изгибе, испытания, многоточечном, образцов
Опубликовано: 07.02.1993
