Номер патента: 1490558

Опубликовано: 30.06.1989

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, образцов, прочность

...7 с инициирующей развитие трещины разрушения канавкой крепится противоположными поверхностями к захватам 5 и 6 в виде упругих изогнутых 40пластин, причем захваты вставленыв направляющие параллельные пазы 3и 4 матрицы 2. Захваты 5 и 6 по меревыхода иэ пазов 3 и 4 матрицы 2 изгибаются, восстанавливая свое первоначальное изогнутое состояние, чтоприводит к разрыву образца 7 вдольинициирующей канавки. Части образца 7после разрыва удерживаются на захватах 5 и 6 с помощью средств, которыми образец 7 прикреплен к захватам.1 тин, Зто позволяет достичь пель изобретения - приблизить условия испытания образцов слоистых горных породк реальным условиям их разрушенияв зоне обрушения кровли, 2 ил. После разделения образца 7 на двечасти к месту выхода...

Номер патента: 1490554

Опубликовано: 30.06.1989

Автор: Лодус

МПК: G01N 3/00

Метки: испытания, образцов, стержневых, центробежная

...дополнительного груза 11 Центробежные грузы 3 попарно связаны друг с другом ограничителями взаимного поворота и осевого смещения, выполненными в виде пары стержней 14, закрепленных одним концом на одном изцентробежных грузов 3 и проходящихчерез дугообразные прорези 15, выполненные в другом центробежном грузе 3 и расположенные диаметрально противоположно оси захватов 4, на другом конце стержней 14 выполнены упоры 16, Направляющая 6 и центробежные грузы 3 не имеют возможности 544поворота относительно оси захватов 4, это обеспечивается выступами 17 и 18 на центробежных грузах 3 и направляющей 6 соответственно, Фиксаторы 7 и 13 выполнены в виде электромагнитных якорей, взаимодействующих с катушками 19. Центры масс центробежных грузов 3...

Номер патента: 1483326

Опубликовано: 30.05.1989

Автор: Лодус

МПК: G01N 3/32

Метки: нагружений, образца, ударных

...ударника 8 +од действием грузов 12 вдольтяги 6 и ударному нагружению образца. 1 ил. зан также с захватом 4 посредствомциклически включаемого редуктора 17,Команда на включение и выключениередуктора поступает от пускателя (непоказан), приводимого в действие контактами 18 и 19.Установка работает следующим об"разом,Включают привод 16 и поворачиваютэксцентрик 14. Контакт 18 замыкаетцепь пускателя редуктора 17 Н включает его, в результате захват 4 поворачивается и одна из прокладок 15устанавливается под платформой 7,Контакт 19 размыкает цепь пускателяи останавливает редуктор 17, Дальнейший поворот эксцентрика 14 приводит к размещению платформы 7 насоответствующей прокладке 15, Обесточивают одну иэ катушек 9 электромагнита, в...

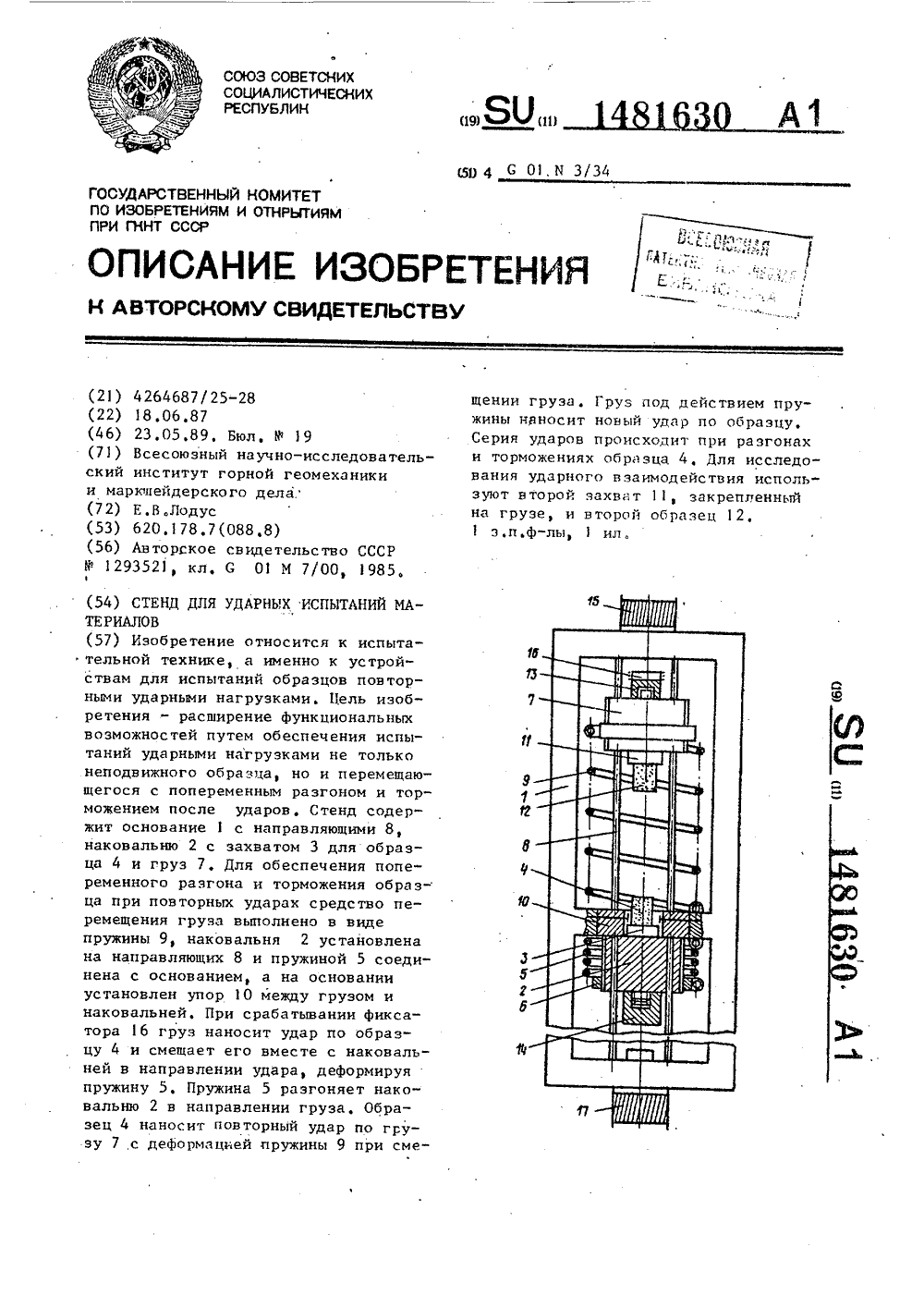

Номер патента: 1481630

Опубликовано: 23.05.1989

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, стенд, ударных

...конец которойсоединен с фиксатором 16 груза, Такой же механизм 17 установлен с другого конца для перемещения наковальни.Стенд работает следующим образом,Приводят в действие фиксатор 16 и 35груз 7 под действием пружины 9 перемещается и наносит удар по образцу 4,При ударе образец 4 смещается в направлении удара вместе с наковальней 2, а груз 7 тормозится упором 10 40Под действием ударного импульса наковальня 2 смещается вдоль направляющей 8 на некоторое расстояние, определяемое величиной импульса и жесткостью пружины 5, и чатем под действием пружины 5 перемещается в обратном направлении до удара образца 4о груз 7, Под действием этого удараобразец 4 тормозится, а груз приходит в движение и растягивает пружи" 5 Ону 9 для следующего удара,...

Номер патента: 1481625

Опубликовано: 23.05.1989

Автор: Лодус

МПК: G01N 3/24

Метки: испытания, образцов, послойный, срез

...2, 3,установленных на основании 1 с возможностью перемещения в направлении,перпендикулярном оси этих матриц,и перекинутых через соответствующиеблоки 7 и 8 гибких тяг 9 и О, концы 30которых закреплены на смежных матрицах 2 и 3, и механизм мгновенного,приприложения нагрузки, выполненный ввиде направляющих 11, закрепленныхна основании перпендикулярно оси матриц 2 и 3 и размещенных в них платформы 12, связанной с одной иэ матриц (например, матрицей 2) тягой 13,и груза 14, предназначенного длясбрасывания на платформу 12. 40Установка работает следующим образом,Груз 14 сбрасывают на платформу 12. При этом ударная нагрузка тягой и через гибкие тяги.9 и 1 О,перекинутые через блоки 7 и Я,передаетсяпоследовательно матрицам 2 и 3 и вызывает...

Номер патента: 1481624

Опубликовано: 23.05.1989

Автор: Лодус

МПК: G01N 3/08

Метки: испытаний, физико-механических

...штоком 18 силовозбудителя и штоком 19 и размещенные между обмотками 20 и 21 статоров в корпусе 1.Устройство содержит также предназ наченный для взаимодействия с образцом 4 режущий инструмент 22, установленный в корпусе 1 с возможностью перемещения в направлении, перпендикулярном оси захватов 2 и 3, гайку-ро тор 23, резьбой связанную с режущим инструментом 22 и размещенную между обмотками 24 статора в корпусе 1,Установка работает следующим образом, 45Подают ток в статорную обмотку 21 и вращением гайки-ротора 17 перемещают шток 19, создавая давление на поршни силовазбудителей 9 и 10. Через роторы 5 и 6 силовозбудители 9 и 10, например, сжимают образец 4. Подают ток в статоры 7 и 8 и приводят во вращение роторы 5 и 6 и связанный с ними...

Номер патента: 1478091

Опубликовано: 07.05.1989

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов, ударных, центробежная

...10, Пассивный захват 8 .установлен на заггтуттгке 1 50Установка работает следующим образом,Пок эгт.ик .иронанном в катушке фиксатора 13 ятсорь 14 включают привод 4 и разго:яют платформу 2 до скорости, при которой центробежный груз 5 создает в образце 9 заданную фоновую нагрузку, Вращением гайки 16 перемещают винт 15 в осевом направлении вместе с втулкой 11, при этом тяга 10 перемещает груз 6 на больший радиус вращения, Происходит сжатие пружины 12 до достижения заданного объема энергии упругой деформации. Обесточивают катушку фиксатора 13, якорь 14 под действием пружины 12 наносит удар по грузу 5, пригружая образец 9. Подают ток на катушку фиксатора 13 и возвращают якорь 14 в исходное положение, разгружая образец от усилия...

Номер патента: 1478090

Опубликовано: 07.05.1989

Автор: Лодус

МПК: G01N 3/34

Метки: длинномерных, испытания, образцов, прочность

...рабочих гидроцилиндров 10-12 определено необходимым соотношением усилий научастках нагружения образца 4.Привод перемещения корпуса силового гидроцилиндра 7 выполнен в виде 40винта 9, на котором установлен корпус, и редуктора 13, кинематическисвязанного с приводом 6 и с винтом9. Механизм 5 соединен с поршнем 8шатуном 14. 45 Установка работает следующим образом..Включают привод 6, через редуктор 13 вращают эксцентрик 5 и шатуном 50 14 циклически перемещают поршень 8Составитель Н МезенРедактор С,Пекарь Техред А,Кравчук силового гидроцилиндра 7, Через редуктор 13 вращают винт 9 и перемещают гидроцилиндр 7 в осевом направлении. Это приводит к постепенномуросту пульсирующего давления в гидроцилиндре 7 и в связанных с ним рабочих...

Номер патента: 1478089

Опубликовано: 07.05.1989

Автор: Лодус

МПК: G01N 3/32

Метки: горных, испытаний, пород, ударных

...площадок 20.На станине сверху установлена лебедка 21,35Установка работает следующим об-.разом.Обесточивают катушки 15 стопоров10 и 11 груза 5, при этом якоря 14и толкатели 16 освобождают соответствующие витки тяг 2 и 3 на этихстопорах. Груз 5 смещается вниз, иобразец 8 наносит удар по образцу 9.Подают ток в катушки 15 стопоров 10и 11, при этом якоря 14 поджимают дтолкателями 16 виток тяги к упорамЧ 7 и Фиксируют груз 5 на тягах. Обесточивают катушки 15 стопоров 12 и13 и перемещают платформу 4 внизвдоль направляющей на некоторое рас"стояние от груза 5, определенное потребной силой повторного удара. Приэтом ток в катушки стопоров 12 и 13подают неодновременно, что приводитк размещению платформы под другим 55углом к направлению...

Номер патента: 1478088

Опубликовано: 07.05.1989

Автор: Лодус

МПК: G01N 3/32

Метки: динамических, испытаний, колебаниях, образцов, свободных

...приодноосном, но и при плоском деформировании образца,На чертеже изображена схема описываемой установки,Установка содержит станину 1, упругое кольцо 2, размещенное в станине 1, труз 3, тягу 4, через отвер,стие в корпусе 1 соединяющую груз 3с упругим кольцом 2, фиксатор 5, закрепленный на станине 1 и предназначенный для фиксации положения груза 203 с тягой 4, и приспособление дляпредварительного плоского деформирования упругого кольца 2, выполненноев виде соединенного с упругим кольцом 2 винта 6, расположенногов отверстии станины 1, ось которогосовпадает с осью отверстия для тяги4 и диаметром упругого кольца 2, игайки-зубчатого колеса 7, установленной на станлне 1, и привода 8, ось 30которого зубчатым колесом 9 связанас гайкой-зубчатым...

Номер патента: 1478085

Опубликовано: 07.05.1989

Автор: Лодус

МПК: G01N 3/08

Метки: исследования, механических, образцов, свойств

...относится к испытатель" ной технике, а именно к установкам для исследования механических свойств образцов материалов,Целью изобретения является расширение функциональных воэможностей за счет обеспечения исследования как одного образца, так и силового взаимодействия группы образцов при знако переменном нагружении.На чертеже приведена схема уста-; новки.Установка содержит корпус 1, установленный на нем привод 2 с винтовым 15 механизмом, включающим винт 3, связанный с приводом, и гайку 4, размещенную на корпусе 1 опору 5, закрепленную на опоре 5 с помощью шарнира 6 планку 7, расположенный на корпусе 20 1 и связанный с одним концом планки 7 силовоэбудитель 8 и закрепленную на опоре 5 параллельно ее продольной оси направляющую 9. Кроме того,...

Номер патента: 1478084

Опубликовано: 07.05.1989

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, образцов, прочность

...в сторону. межпоршневой полости 12.Средство для создания крутящего момента выполнено в виде связанной с шестерней 7 и взаимодействующей одним концом с силовой пружиной 15, зубчатой рейки 16, другой конец которой закреплен на поршне 17 дополнительного гидроцилиндра 18, над1478084 4 пружины 19, соотношением рабочих сечений гидроцилиндров 5 и. 18. формула и з о б р е т е н и я О поршневая полость которого сообщенамагистралью с промежуточной полостью 11,Передача осевой нагрузки осуществляется через силовую пружину 1.,5Установка работаетот привода 20,Установка работает следующим образом.Включают привод 20, приводят вдействие механизмы 8 и 10, при этоммеханизм 1 О перемещает поршень 9,сжимая жидкость, заполняющую полость12, перемещает...

Номер патента: 1478083

Опубликовано: 07.05.1989

Автор: Лодус

МПК: G01N 3/08

Метки: двухосном, испытания, нагружении, образцов

...толкателя 10, которые предназначены для осевого перемещения штоков 9 силовозбудителей, и насоснуюстанцию 11, Как надпоршневые полос"ти всех силовозбудителей так и ихподпоршневые полости сообщены между 30собой и насосной станцией 11 соответственно трубопроводом 12 с вентилем13 и трубопроводом 14 с вентилем 15.Установка работает следующим образом, 35При открытом вентиле 15, соединенном со сливом насосной станции 11,включают насосную станцию 11 и черезоткрытый вентиль 13 и трубопровод 12создают давление в надпоршневых нолостях силовозбудителей 3-5. При этомштоки 9 силовоэбудителей перемещаются и через пружины 8 и.захваты б подвум осям одинаково нагружают образец7. При перемещении штоков 9 часть рабочей жидкости из подпоршневых...

Номер патента: 1478082

Опубликовано: 07.05.1989

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, образцов, центробежная

...с колесом 5, при этом муфта 14 установленана основании 1, а муфта 15 - на валу 3. МуФты выполнены, например,электромагнитными,Установка работает следующим образом.При испытании статическими нагрузками включают муфту 15, Колесо 5 соединяется с валом 3, Включают привод 2, и вал 3 вращается совместно с колесом 5 и шестерней 6, Грузы 12 нагружают образцы 16 сжимающими усилиями, плавно возрастающими при увеличении числа оборотов вала 3 или постоянными при постоянной скорости вращения вала 3,При испытании ударными нагрузками включают муфту 14. Колесо 5 соединяется с основанием 1. При включениипривода 2 шестерня 6 обкатываетсявокруг неподвижного колеса 5, направляющие 8 и 9 камеры вращаются вокругоси 7 и грузы 11 и 12 нагружают образцы 16...

Номер патента: 1476346

Опубликовано: 30.04.1989

Автор: Лодус

МПК: G01N 3/36

Метки: горных, испытания, образцов, пород

...а среды 5, заполняющей полость сильфона 3, - газ, например метан. Для размещения образца 7 и заполнения сильфонов 2 и 3 в их торцах установлены пробки 14. Ударник 15, предназначенный для размещения на торце образца 7, является измерителем ударной и статической нагрузок.Установка работает следующим образом.Включают привод 11 и посредством шатуна 12 осуществляют циклические перемешения поршня 10. При движении поршня 10 вверх (по чертежу) жидкость из подпоршневой полости корпуса 1 через отверстие 13 поступает в полость сильфона 2 и деформирует его растяжением, Вместе с сильфоном 2 растяжением деформируется и сильфон 3, поскольку присобление 8 соединяет торцы сильфонов 2 и 3. При наибольшем растяжении сильфонов 2 и 3 электромагнитная...

Номер патента: 1472808

Опубликовано: 15.04.1989

Автор: Лодус

МПК: G01N 3/22

Метки: испытания, образцов

...8 поочередновыходит из отверстий 7 в захватах 2и последние под действием пружин 5при помощи тяг 4 смещаются и одновременно поворачиваются относительно осизахватов 2, причем величина смеще"ния и угла поворота определяется в зависимости от расположения точки крепления тяг 4 на поверхности захватов 2, а скорость развития деформаций среза и кручения по сечениям определяется скоростью упругого восстановления пружин 5, т.е. образец 3 нагружается динамической нагрузкой. Скорость перемещения Фронта разрушения по длине образца 3 определяется скоростью перемещения вилки 8 и регулируется грузом 9. При статическом нагружении образца 3 вилкой 8 не Фиксируют захваты 2 друг относительно друга, а нагрузку прикладывают путем деформирования винтами б...

Номер патента: 1472804

Опубликовано: 15.04.1989

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов, повторных, ударных, центробежная

...колесо 9. Цепь управления катушкой 17 имеет две пары контактов, одна иэ которых 19, 20 замыкает цепь катушки, другая 21, 22 - размыкает цепь, при этом контакты 19 и 20 установлены на грузах 8 и 12, контакт 21 установлен на рейке 16, а контакт 22 - на грузе 7, Дополни" тельный образец обозначен позицией 23. Установка работает следуюшим образом.Включают привод 2 и вращают платФорму 1 с нарастающей скоростью, Придостижении заданной скорости вращениягрузы 7 и 13 смещаются под действиемцентробежных сил в противоположныхнаправлениях и при помощи реек 15и 16 перемещают захваты 4 и 5 с образцом 6 и захваты 10 и 11 с образцом 23 навстречу друг другу до соударения образцов посредством грузов 8и 12. К моменту соударения груз 8создает на образце 6...

Номер патента: 1472798

Опубликовано: 15.04.1989

Автор: Лодус

МПК: G01N 3/08

Метки: длинномерных, испытания, образцов, прочность

...в полости сильфонов 7, деформируют .их растяжением дозаданного положения, Размещают образец 6 в захватах 2-5. Открывают сливной вентиль 16, и постепенно сбрасы"вают давление из первой пары сильфонов, обслуживающих захваты 2 и 3.Происходит нагружение первого слоя образца между захватами 2 и 3 засчет упругого восстановления указанной пары сильфонов. По мере падениядавления в этой паре сильфонов возникает разность давлений в первой и.второй парах сильфонов, что приводитк срабатыванию клапанов 1.0 при заданной разности давлений, В моментоткрывания клапанов 10 на первомслое образца достигнута определеннаянагрузка, с этого времени нагружение происходит на двух слоях образцас заданным превышением. нагрузки напервом слое. Падение давления...

Номер патента: 1472782

Опубликовано: 15.04.1989

Автор: Лодус

МПК: G01M 7/08

Метки: баллистический, воздействие, испытания, копер, маятниковый, ударное

...иа ударное воздействие, иможет быть использовано для иссле"дования прочностных свойств материалов и определение ударостойкостиизделий,Целью изобретения является расширение эксплуатационных возможностейэа счет. увеличения скорости соударения маятников.На чертеже изображен предлагаемый копер, общий вид, 15Копер содержит платформу 1 с приводом 2 вращения, два соударяемыхмаятника 3 и 4, установленные наплатформе 1 в положении, обеспечивающем их разнонаправленный поворот под 2 Одействием центробежных сил, синхронизатор вращения маятников 3 и 4,включающий зубчатые колеса 5 и 6,радиально, закрепленную на платформедвустороннюю зубчатую рейку 7, . 25зацепленную с зубчатыми колесами5 и 6, установленную на платформес возможностью...

Номер патента: 1471108

Опубликовано: 07.04.1989

Автор: Лодус

МПК: G01N 3/10

Метки: испытания, образцов, центробежная

...катушкой 18.Установка работает следующим образом.Включают привод 3, вращающий вал 2с направляющей 4, повышая скоростьвращения до заданной. При этом груз16 нагружает поршень 1 О и создаетдавление в жидкости, заполняющей межпоршневые пространства в гидроцилиндре 8. Образец 7 обжимается давлениемжидкости и частично пригружается осе- .вым усилием до деформаций, ойределей"ных сжимаемостью жидкости. При дости" жении заданной боковой нагрузки подают ток в катушку 18, в которую втягивается фиксатор 15, освобождая гидроцилиндр 8. Под действием центробежной силы от собственного веса гидроцилиндр 8 смещается вдоль направляющей 4 на больший радиус вращения и отверстие 9 поочередно сообщает полости гидроцилиндра 8 со сливным резервуаром 17. При...

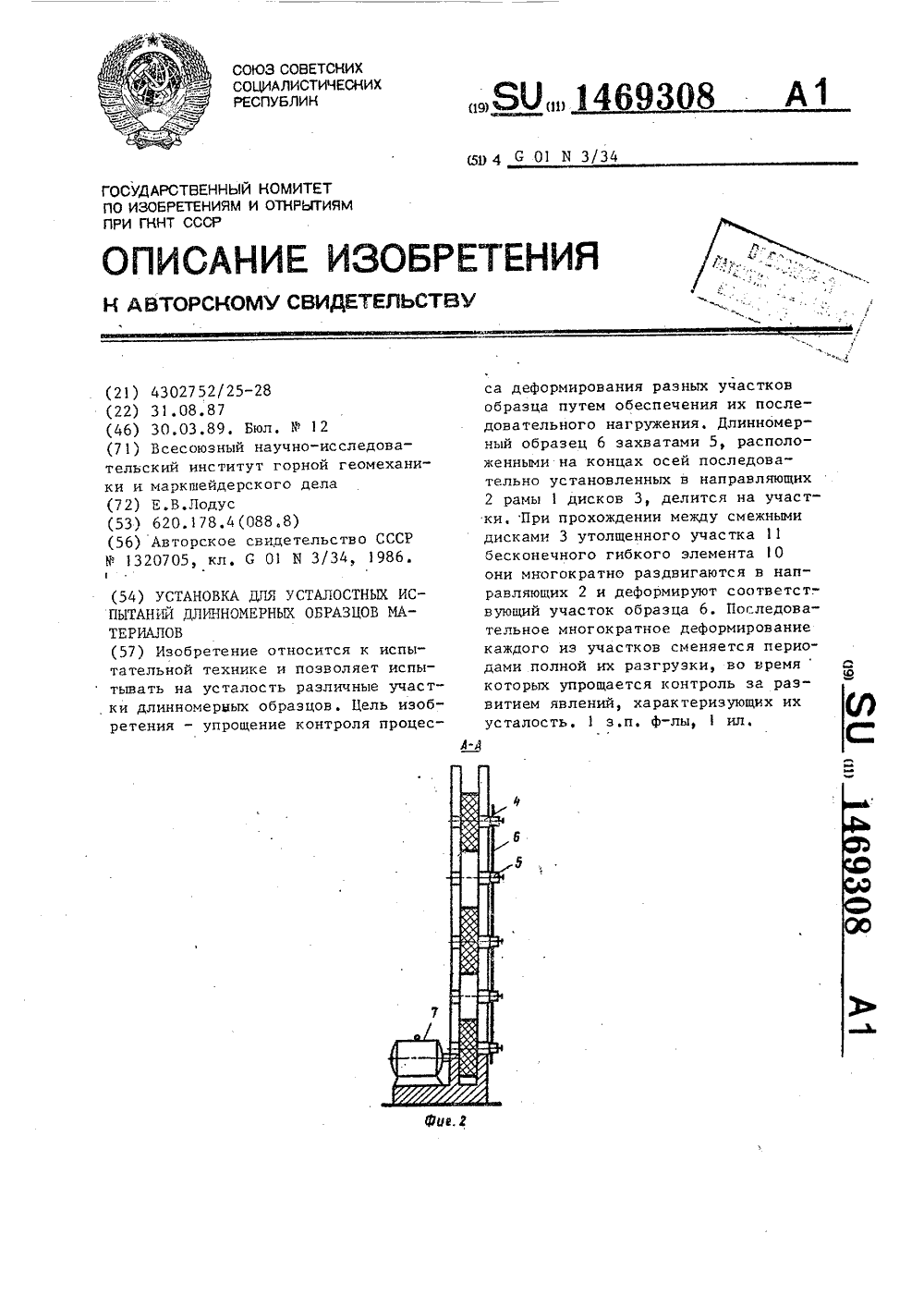

Номер патента: 1469308

Опубликовано: 30.03.1989

Автор: Лодус

МПК: G01N 3/34

Метки: длинномерных, испытаний, образцов, усталостных

...выполненный в виде установленных на раме 1 так, что оси ихпараллельны осям 4 дисков, 3, привода 7 и двух роликов 8 и 9, один (8)из которых связан с приводом 7 ибесконечного гибкого элемента 10 сутолщенным участком 11, перекинутогочерез ролики 8 и 9 и госледовательноогибающего диски Э. Кроме этого,диски 3 имеют разные диаметры.Установка работает следующим об;разом.Длинномерный образец Г закрепляют в захватах 5 Вкл.очают привод7 и вращением ролика 8 приводят вдвижение гибкий элемент 10, Приэтой утолщенный участок 11 гибкогоэлемента 1 О поспедовательно проходит,между дискамц 3, раздвига.ет ихпоследовательно в направляющих 2 ичерез захваты 5, закрепленные на ихосях 4, последовательно нагружаетучастки образца 6, расположенныемежду...

Номер патента: 1469307

Опубликовано: 30.03.1989

Автор: Лодус

МПК: G01N 3/34

Метки: динамических, испытаний, образцов

...зазоре 17,Установка работает следующим об 55 нит 1 О. Соответствующий боек под действием центробежной силы прижимается к внутренней поверхности корпуса 1 и перемещается по окружности толкателем 11 до устья канала 6. Перемещаясь по инерции, боек вылетает из канала и наносит удар по захвату 7, деФормируя образец 9 упруго- пластической деФармации, В результате упругого восстановления образца и бойка с захватами, а также присоединенных элементов .установки, испытавших ударную нагрузку, боек отскакивает и разгружает образец, Фиксируется диаграмма нагружения и восстановления деФормации образца, При ослабленном винте. 14 смещают захват 8 вдоль дуги направляющей 12, при этом захват 7, расположенный в центре окружности дуги, остается на...

Номер патента: 1469304

Опубликовано: 30.03.1989

Автор: Лодус

МПК: G01M 7/08, G01N 3/307

Метки: испытаний, образцов, центробежная

...источнике 12 равна заданному давлению бокового обжатия при статическом наг" ружении. Включают привод 3 и раскручивают платформу 2 до заданной скорости, при которой груз 5 создает наобразце 9 заданную осевую нагрузку.При этом наковальня 10 растягиваетсильфон 11 до ограничителя 15. Увеличивающийся объем полости и вызванное этим падение газа компенсируется 55источником 2. После выдержки образца 9 под заданной объемной статической нагрузкой подают ток в катушку18 и фиксатор 14 освобождает груз 6. Под действием усилия со стороны деформированного сильфона 11 груз 6 перемещается в направлении наковальни 10, а затем разгоняется центробежным усилием, вступающим в действие после прохождения грузом 6 оси вращения платформы 2. Одновременно...

Номер патента: 1469302

Опубликовано: 30.03.1989

Автор: Лодус

МПК: G01N 3/20

Метки: горных, изгиб, испытания, образцов, пород

...резьбы 7 и 8, дополнительной пары винтов 9 и 10 с аналогичными противоположно направленными резьбами. Бинты 6, 9 и 10 размещены на подвижной траверсе 5, при этом винты 9 и 1 О установлены соосно друг другу, симметрично относительно оси центральной опоры 3 и параллельно винту 6. На резьбах 7 и 8 винта 6 установлены втулки 11 и 12, на которых установлены торцовые опоры в виде катков 13 и 14, На винтах 9 и 10 установлены дополнительные втулки 15 и 16, на которых установлены соответствующие дополнительные торцовые опоры в виде катков 17 35 и 18. Центральная опора 3 взаимодействует с силовой пружиной 19, поджатие которой регулируется винтом 20, Подвижная траверса 5 и винты 6,9 и10 кинематически связаны с приводом 4021...

Номер патента: 1469301

Опубликовано: 30.03.1989

Автор: Лодус

МПК: G01N 3/20

Метки: изгиб, испытания, образцов

...2, Присповиде установлен винтов 4 и 5 бращенных к пруреплены вершина 6 и 7 При этом з рычагов 6 и 7тветствующимответствующих тяг И и 9 связан приводна чертеже не показан) поворота рычагов 6 и 7, Винты 4 и 5 кинематически связаны с привоцом их осевого пе 5ремещения, выполненным в виде двигателя 10 и установленных на винтах 4и 5 с возможностью вращения соответ"ствующих гаек 11 и 12, На концах винтов 4 и 5, обращенных к пружине 2,закреплены упоры 13 и 14, предназна"ченные для взаимодействия с плечамирычагов 6 и 7,Устройство работает следующим образом, 15Пружину 2 предварительно перед испытанием размещают в полости трубчатого образца 3, Затем жестко закрепляют концы пружины 2 на соответствующих плечах рычагов 6 и 7...

Номер патента: 1469296

Опубликовано: 30.03.1989

Автор: Лодус

МПК: G01N 3/08

Метки: двухосном, исследования, нагружении, свойств, физико-механических

...каретки 21-24, две (21, 22)из которых связаны с корпусами 4, 5соответствующих силовоэбудителей,и две (23, 2 Ц другие - с соответствующими направляющими втулками 15,16, Каретки установлены в направляющих 25 корпуса 1 с возможностью перемещений, перпендикулярных осям соответствующих силовозбудителей.Установка содержит и приборы 26контроля параметров среды в различных листах поверхности корпуса 1,Установка работает следующим образом,Открывают вентиль 3 и давлениерабочей среды из источника 2 подают55в корпус 4 силовозбудителя, При этомтолкатель 6 через активный захват 10передает нагрузку на образец 12, которая через образец 12 и пассивный захват 8 деформирует силовую пружину 13, Образец 12 перемещается по поверхности корпуса 1 в...

Номер патента: 1469294

Опубликовано: 30.03.1989

Автор: Лодус

МПК: G01N 3/00

Метки: испытания, прочность

...нагрузкой, Винт 10 при помощи зубчатой передачи 14 связан с приводом 15 вращения, Установка снабжена цилиндрической пружиной 16, предназначеннойдля размещения между рамой и пассивным захватом 7 или опорами 11,Установка работает следующим образом,В захватах 4, 7 закрепляют образец5, а на опорах 11 устанавливают образец 12, Затем пружину 16 устанавливают между рамой 1 и пассивным захватом 7, и при помощи винта 6 сжимаютпружину 16 на заданную величину деформации в соответствии с объемом .энергии, передаваемой на образцы 5,12 на стадии разрушения последнихв процессе испытания. Включают привод 15 и через шестерни 14 вращаютвинт 10 относительно гайки 3. Приэтом винт 10 перемещается в осевомнаправлении относительно гайки 3, аактивные...

Номер патента: 1465743

Опубликовано: 15.03.1989

Автор: Лодус

МПК: G01N 3/22

Метки: испытания, кручение

...Корректор М. Васильева Редактор И. Касарда Заказ 936/42 Тираж 788 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 Изобретение относится к испыгательной технике и позволяет испытывать на усталость вращающиеся образцы материалов,5Цель изобретения - обеспечениеусталостных испытаний при знакопеременном закручивании образца.На чертеже изображена схема уста,новки. 10Установка содержит корпус 1, захваты 2 и 3 образца 4, приводы 5 и 6соответственно для закручивания и.осевого нагружения образца 4, связанные с захватом 2 и закрепленныев корпусе 1, привод 7 вращения, также размещенный в...

Номер патента: 1465687

Опубликовано: 15.03.1989

Автор: Лодус

МПК: G01B 5/30

Метки: деформации, объекта

...4, На боковой поверх Оности корпуса 4 выполнен выступ 14,Штанги 5 и 6 взаимодействуют с барабанами 8 и 9 посредством роликов 1сразмещенных в спиральных пазах 12.Натяжение гибких нитей 1 О и 11 обеспечивается резиновым жгутом 16, навитым на барабаны 17, жестко соединенные с барабанами 8 и 9. Для снятияотсчетов по шкале 13 используют риску 18. Между реперами 1 и 2 на поверхности объекта 3 размещены марки 19,Устройство работает следующим образомм.Размещают корпус 4 на равных,расстояниях от реперов 1 и 2 и соединяют нити 10 и 11 с реперами. По взаимному смещению штанг 5 и 6 по шкале 7определяют расстояние между реперами 1 и 2. Перемещают корпус 4 вдольлинии размещения марок 19, совмещаявыступ 14 поочередно с каждой маркой.При этом нити...

Номер патента: 1465569

Опубликовано: 15.03.1989

Автор: Лодус

МПК: E21C 39/00

Метки: горных, испытаний, полевых, пород

...заданных постоянных нагрузок, для чего при ослабленной дополнительной гайке 9 вращают гайку 7 идеформируют пружину 8. При этом штанга 4 смещает клиновые пазы 5 и 6 иперемещает пуансоны 2 и 3 в направлении стенки скважины, Под гуансонами 2 и 3 создается нагрузка, величина которой контролируется измерителями 12 и 13. При достижении заданных усилий на пуансонах 2 и 3 вращение гайки 7 прекращают и с этого момента на пуансонах 2 и 3 сохраняетсяпостоянная нагрузка поддерживаемаяупругой энергией пружины 8 во времяразвития деформации ползучести породы 14 под пуансонами 2 и 3.Для испытания породы 14 на релаксацию напряжений нагружение проводятв режиме заданных постоянных деформаций, для чего при ослабленной гай5569 Составитель Л,КлимовТехред...
