Лодус

Номер патента: 1218315

Опубликовано: 15.03.1986

Автор: Лодус

МПК: G01N 3/22

Метки: испытания, кручение, образцов

...21 Испытуемый образец 22 размещается в пакете захватов 14, Для регистрации скорости вращения маховиков 13 используются типовые приспособления (не показаны).Установка работает следующим обра зом.Испытуемый образец 22 размещают в пакете захватов 14. В исходном состоянии пакет захватов 14 распола-. гается на пружине 15 с зазбром относительно пакета колес 1. Включают муфту 10 и двигателем 12 через редуктор 11 приводят в действие приспособление встречного .вращения колес. Валы 3 и 4 вращают соседние колеса 1 во встречных направлениях и одновременно разгоняют маховики 13. Система разгоняется до заданной угловой скорости с таким расчетом, чтобы энергии вращения маховиков было достаточно для разрушения образца. Насосной станцией 19 при...

Номер патента: 1218314

Опубликовано: 15.03.1986

Автор: Лодус

МПК: G01N 3/08

Метки: исследований, физико-механических

...ил. 2и шестерней 19. Вокруг исследуемого образца 3 расположены измерительные органы 20 и орудия исследований, например буровая штанга 21. Валы 12, 14 и 15 расположены параллельно оси колец 2 по окружности на равных угло. вых расстояниях от оси колец 2. Торцовые поверхности катков 9, 10, 11 и 13 контактируют с кольцами 2 и спрофилированы по требованию заданного закона нагружения образца 3. Катки и кольца размещены по длине образца 3, исходя из заданного закона распределения деформаций по длине образца. Установка работает следующим образом. Включают двигатель 17 через редуктор, винт.18 и шестерню 19 вращают вал 12 вместе с катками 9-11. Включают двигатель. 8 и через редуктор 7, гайку 6 и винт 5 перемещают траверсу 4 вместе с...

Номер патента: 1218313

Опубликовано: 15.03.1986

Автор: Лодус

МПК: G01N 3/08

Метки: горных, испытаний, механических, пород, преимущественно

...также с неподвижными в осевом направлении шестернями 24, посаженными на резьбе колонн 2. Прокладка 25 устанавливается при необходимости между винтами 6 и 7.Установка работает следующим образом.Для испытания образца 5 в режиме нагружения постоянно увеличивающейся нагрузкой с пропорционально возрастающей по величине циклической пригрузкой установку собирают по схеме, показанной на чертеже, Включают привод 23 и вращают шестерни 8 и 24. При вращении шестерни 24 колонны 2 перемещаются в осевом направлении, в результате чего колеса 10-15 перекатываются между колоннами 2 и винтами 6 и 7; Скорость линейного перемещения осей колес вдоль направа.ляющих 16 вдвое меньше скорости линейного перемещения колонн 2, чтоприводит к растяжению силовых...

Номер патента: 1211633

Опубликовано: 15.02.1986

Автор: Лодус

МПК: G01N 3/10

Метки: ипытаний, образцов, прочностных

...и изменяет начальный.объем полости. При достижении заданного начального объема полости вентиль 18 закрывают, включают привод 4 и перемещением траверсы3 вниз осуществляют .нагружение образцов 12-14. Сопротивление образцов 12-14 деформированию приводитк перемещению поршней 7-9 и поршня6 внутрь полости цилиндра 5. Усилия,прикладываемые к образцам 12-14,пропорциональны площадям сечения поршней 7-9, а смещение поршней 7-9,пропорциональны характеристикам податливости образцов. Образцы 12-14одновременно достигают пределовпрочности, и при дальнейшем запредельном деформировании поршень наиболее хрупкого образца стремитсяпереместиться из полости цилиндра,но этому препятствуют стопорные собачки 11. Быстрое снижение несущейспособности...

Номер патента: 1185178

Опубликовано: 15.10.1985

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, усталость

...в опоре 5 ось 6 маховика 2, приводимую во вращение электродвигателем 7 с помощью редуктора8, активный захват 9 испытуемогообразца 10, связанный с шатуном 4посредством пружины 11 и шарнирносоединенный со станиной 1, пассивный 25захват 12, рычаг 13, жестко связанный одним концом с пассивным захватом 12 и установленный на оси 14 свозможностью качания в плоскости,проходящий через ось 6 маховика 2, Зодругой конец которого подпружиненотносительно станины 1 пружиной 15,диск 16, жестко связанный с активнымзахватом 9 и установленный с возможностью взаимодействия его боковойповерхности 17 с боковой поверхностью 8 маховика 2,Поджатие пружины 15 регулируетсявинтом 9, Соединение захвата 9 состаниной 1 осуществлено...

Номер патента: 1185177

Опубликовано: 15.10.1985

Автор: Лодус

МПК: G01N 3/30

Метки: испытаний, напряженном, сложном, состоянии, ударных

...2 и исключает вращение сбрасываемого груза 1 вокруг оси во время падения. Установка имеет ряд вспомогательных приспособлений для обеспечения его работоспособности, к числу которыхотносится стопорная собачка 18 стягой 19, предназначенная для фиксации груза 1 в верхнем положении,и привод 20 с муфтой 21, предназначенные для подъема груза 1 в исходное верхнее положение. Для доступак образцу 4 и проведения монтажныхи наладочных операций в направляющей 2 выполнены смотровые окна 22с защитными шторами,Установка работает следующимобразом.С помощью муфты 21 отключают привод 20 от барабана 5, Тягой 19 .воздействуют на стопорную собачку 18и освобождают груз 1. Падение груза 1сопровождается вращением барабана 5посредством тяги 7, Барабан 5...

Номер патента: 1185062

Опубликовано: 15.10.1985

Автор: Лодус

МПК: G01B 5/30

Метки: смещений

...Б и В. Устройство для измерения сме щений содержит также направляющую 7, в которой размещен корпус 1 с возможностью перемещения по направлению, перпендикулярному продольной оси ленты 2, магнитный диск 8 и под пружиненную колодку 9. Колодка 9 подпружинена пружиной 10, соединенной с общим проводником цепей Б и В. Одна из внутренних стенок корпуса 1 ввволнена наклонной к продольной оси ленты 2 и на ней установлен магнитный диск 8, Наклон стенки и длина углубления С 1 выбираются так, чтобы при перемещении магнитного дис" ка 8 из одного крайнего положения 40 в другое его геометрический центр переместился на величину, равную расстоянию между центрами шариков 6. Устройство для измерения смещений 4 работает следующим образом Закрепляют...

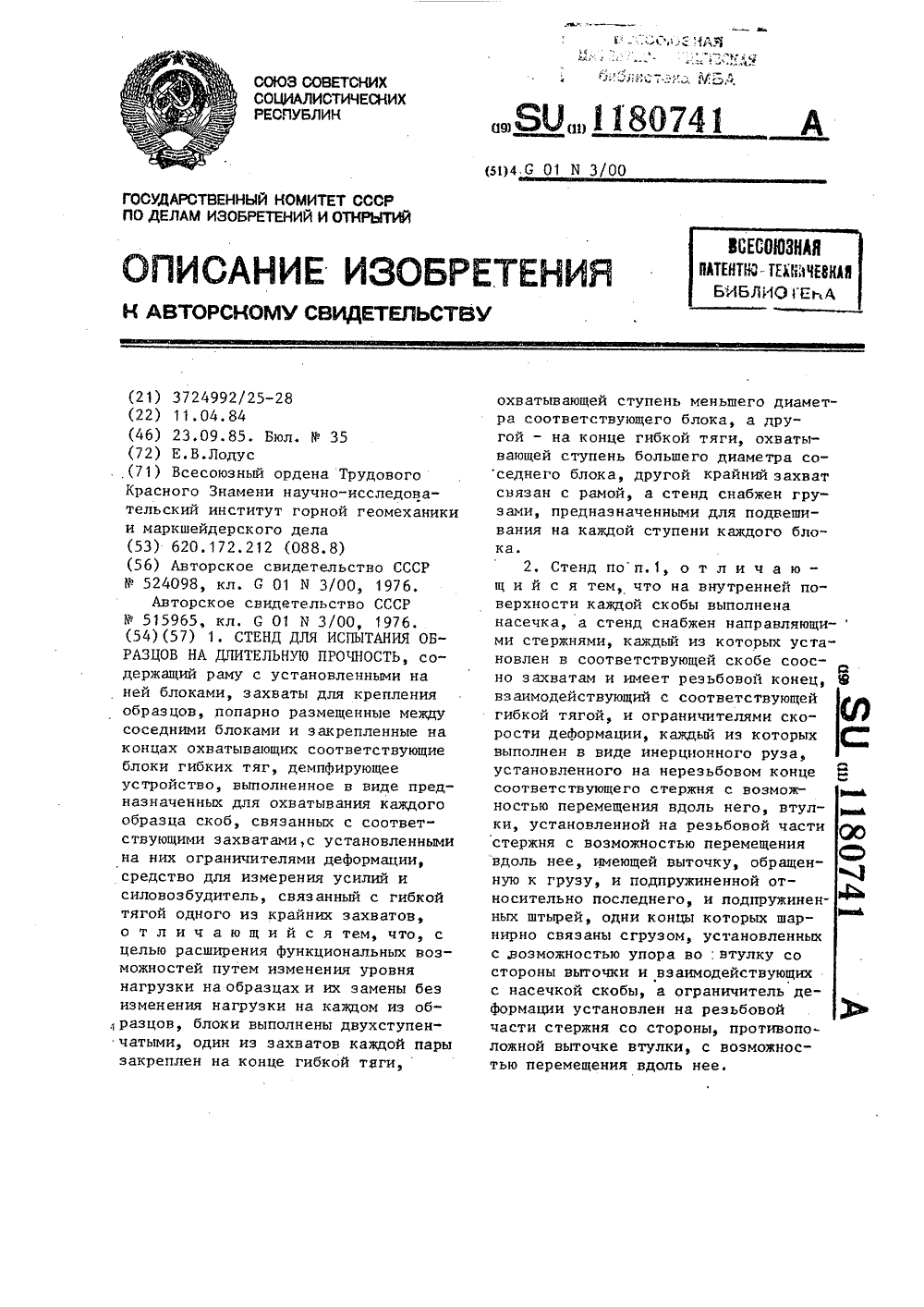

Номер патента: 1180741

Опубликовано: 23.09.1985

Автор: Лодус

МПК: G01N 3/00

Метки: длительную, испытания, образцов, прочность, стенд

...которой связан с резьбовым концом стержня 11.Демпфирующее устройство содержит ограничитель скорости деформации, выполненный в виде инерционного груза 14, установленного на нерезьбовом конце соответствующего стержня 11 с возможностью перемещения вдоль него, и втулки 15, установленной на реэьбовой части стержня 11 с возможностью перемещения вдоль нее, причем втулка 15 имеет выточку 16, обращенную к грузу 14. Втулка 15 связана с грузом 14 при помощи пружины 17. С грузом 14 шарнирно связаны одними концами подпружиненные пружинами 18 штыри 19, установленные с возможностью упора во втулку 15 со стороны выточки 16 и взаимодействующие с насечкой 20 на внутренней поверхности скобы 7. Кроме того, на ребовой части стержня 11 со стороны,...

Номер патента: 1180689

Опубликовано: 23.09.1985

Автор: Лодус

МПК: G01B 13/24

Метки: тензометр

...7, установленный на другомконце капилляра 3. 1 езервуар 2 выполнен в виде гидроцилиндра, поршень 8 которого подпружинен и егосвободный конец предназначен дляпоочередного контакта с опорами.Резервуар 2 установлен с возможностью поворота относительно неподвижной опоры и снабжен датчиком 9угла поворота, электрически связанным с набором опор 5 и поршнем резервуара 2. Один конец проволокисоединен с торцом поршня резервуара 2, а другой перекинут через вороток и электрически связан с наборомопор 5.Капилляр 3 выполнен ступенчатым,а тензометр снабжен вторым гидроцилиндром 10, гидравлически связанным с капилляром 3,Устройство работает следуюшим образом.При деформации объекта 6 меняется взаимное расположение опор 5, для регистрации изменения...

Номер патента: 1177722

Опубликовано: 07.09.1985

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, прочность, рычажная

...в варианте для испытания на сжатие, При испытании на растяжение тяги 2 и 8 вместе с образцом устанавливаются в отверстия 19. С цельюобеспечения непрерывного нагруженияобразца без участия привода с элементами 12-16 опора 6 выполняетсяв виде гидроцилиндра, шток 20 которого шарнирно соединен с рычагом 4,корпус 21 - с дополнительной тягой 10,полость цилиндра заполнена жидкостьюи через сливной вентиль 22 соединена с резервуаром 23. Вентиль 24с резервуаром 25 служат для заполнения полости гидроцилиндра перед проведением эксперимента. Вентили 26и 27 используются при проведенииопытов на растяжение.Установка работает следующимобразом.В исходном состоянии рычаг 4 находится в вертикальном положении, 55 Включают электродвигатель 13 и через...

Номер патента: 1176195

Опубликовано: 30.08.1985

Автор: Лодус

МПК: G01M 7/00

Метки: возбуждении, затухающих, испытания, колебаний, многократном, образцов

...нагружения изделий при разрушении нагружаемой мембраны.Цель изобретений - расширение фунОкциональных возможностей устройствапутем создания многократного нагружения образца циклами с увеличивающейся амплитудой колебаний,На чертеже изображена схема устройства для испытания образцов примногократном возбуждении затухающихколебаний,Устройство содержит основание 1,силовую раму 2, испытательный пресс 320. формирователь нагрузки, состоящий иэупругого элемента 4, с ограничителемего деформаций в виде винта 5 с регулировочными гайками 6 и 7, инерционного груза 8 со штоком 9 и набора разрушаемых мембран 10, установленного на ступенчатой втулке 11,Упругий элемент 4 формирователя нагрузки соединен с неподвижным захва-.том 12, втулка 11...

Номер патента: 1174737

Опубликовано: 23.08.1985

Автор: Лодус

МПК: G01B 7/16

Метки: деформаций, испытаниях, образцов, объемных, прочностных

...на перегородку 7. Усилие от испытательной машины передается на образец штоком12, Для наблюдения за уровнем жидкости 5 и 9 в боковой стенке корпуса 1 выполнено смотровое окно13, Однако в устройстве могут бытьиспользованы и другие типы измерителей уровня, например электроннооптические, ультразвуковые и т,д,Устройство работает следующимобразом,Образец 11 устанавливают на перегородку 7, Вращением механизма 4 устанавливают поршень 3 в положение, когда уровень жидкости 5 совпадает с верхней поверхностью,перегородки 7. Фиксируют положение поршня 3, Нагружают образец 11 до заданного усилия или заданной деформации. Вращением механизма 4 (привода) перемещают слой жидкости 9 в то сечение образца, в котором необходимо измерить площадь попе 174737...

Номер патента: 1173240

Опубликовано: 15.08.1985

Автор: Лодус

МПК: G01M 7/08, G01N 3/31

Метки: динамических, испытаний, образцов, стенд

...2 осуществляется тр 3 гГимным"приспособлением 12 с рукояткой 13.Стенд для динамических испытаний-обрдзцон рд.ботает следующим образом.грО3 соответствии с требуемыл законом 1 дгруженця размещаю. грузы б к / соответственно внутрп и снаружи нацранпяющей трубы 8. Прц подцятои ттерх прижимеОБ приспосооденп2гЗКПОЧаОТ ПРИВОД 1 1 НЬЗГОЦНОГО УС рол"-г") и "3 азгоняГ)т махоник 2 10 требуемого числа оборотов н едцнццу времени, С помощью рукоятки 13 и прижимного приспособления 12 прижимают штангу 3 к маховику 2 с необходцмьм усцлцем. Под действием силы фрцкциониого взаимодействия штанга 3 с приспособлением 4 испытуемым об - разцом 5 устремляется вдоль оси направляющей трубы 8. При достижении приспособлением й первого из грузов б, установленных...

Номер патента: 1163197

Опубликовано: 23.06.1985

Автор: Лодус

МПК: G01N 3/10

Метки: грунтов, испытания, прибор

...для взаимодействия с образцом, эластичный элемент выполнен в виде уложенных в кольца торов, полости которых сообщены между собой, а между штоками гидроцилиндров и крайними из колец установлены пружины. 5 10 15 20 25 30 35 40 45 50 55 На чертеже представлена схема прибора для испытания грунтов.Прибор содержит цилиндрический корпус 1, размещенный в нем набор колец 2 с П-образным поперечным сечением, внутренняя поверхность которых предназначена для взаимодействия с образцом 3, эластичный элемент, выполненный в виде уложенных в кольца 2 торов 4, полости которых заполнены жидкостью и сообщены между собой и с источником 5 давления через кран 6, нагружающее устройство, включающее установленные в корпусе 1 гидроцилиндры 7, между штоками 8...

Номер патента: 1158891

Опубликовано: 30.05.1985

Автор: Лодус

МПК: G01N 3/307

Метки: динамическое, испытания, сжатие

...перемещения только вверх и на ней смонтированы захваты одностороннего действия, обеспечивающие взаимодействие подвижной опоры с грузом при его движении вверх под действием восстанавливающего усилия упругого элемента.Использование схемы нагружения образца, установленного последовательно с упругим элементом, характеристика жесткости которого подобрана близкой к запредельной части диаграммы нагружения образца, позволяет произвести разрушение образца с минимальным избытком энергии нагружения, вследствие чего становится возможным испытывать материалы с возрастающей энергоемкостью разруше- Нияс На фиг. 1 изображена конструктивная схема устройства; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - конструкция захвата одностороннего1158891...

Номер патента: 1157393

Опубликовано: 23.05.1985

Автор: Лодус

МПК: G01N 3/08

Метки: исследования, свойств, физико-механических

...участки с разнонаправленными резьбами, двумя гайками, взаимодействующими с резьбовыми участками ходовых винтов, двумя втул 4 О ками, взаимодействующими с гладкими участками ходовых винтов, и двумя тягами, жестко соединяющими гайка- . ми с соответствующими втулками, а захваты размещены на втулках.45На чертеже изображено предлагаемое устройство, общий вид,Устройство для исследования Физико-механических свойств материалов содержит корпус, состоящий из основа-И ния 1 и станины 2, связанных между собой колоннами 3 и 4, закрепленные иа корпусе между основанием 1 и станиной 2 направляющие 5 и 6, установленные под острым углом одна к друЮ гой, захваты 7 и 8 для крепления испытуемого образца 9, привод 10 перемещения захватов 7 и 8, ходовые винты...

Номер патента: 1155901

Опубликовано: 15.05.1985

Автор: Лодус

МПК: G01N 3/08

Метки: испытаний, механических

...втулка верхним торцом контактирует с другим захватом для образца, винт закреплен на неподвижной траверсе, формирователь снабжен нанизанными на винт и закрепленными гайками кольцами, в каждом из которых в образующей выполнены по два соосных отверстия под винт, причем наружный диаметр колец превышает внутренний диаметр втулки,5 10 15 20 25 30 35 40 На чертеже представлена схема установки для механических испытаний материалов.Установка содержит основание 1 с установленными на нем колоннами 2, подвижную и неподвижную траверсы 3 и 4, установленные на колоннах 2, захваты 5 и 6 для образца 7, привод 8 перемещения траверсы 3 и связанный с подвижной траверсой 3 формирователь 9 нагрузки, выполненный в виде втулки 10, установленной с возможностью...

Номер патента: 1153264

Опубликовано: 30.04.1985

Автор: Лодус

МПК: G01N 3/22

Метки: действии, длительных, испытаний, кручения, образцов, осевой, силы, совместном

...приспособление для передачи нагрузки выполнено в виде направляющей втулки 7 с боковым отверстием в ее стенке, размещенного в ней шнекового винта 8, установленного соосно активному захвату 9 и жестко соединенного с ним, и установленного в отверстии втулки 7 с возможностью перемещения в направлении, перпендикулярном оси винта 8, упорного штыря 10, который взаимодействует с винтом 8 через закрепленный на его конце подшипник 11,Устройство содержит также демпфирующие механизмы, число которых соответствует числу приспособлений для передачи нагрузки.Каждый из демпфирующих механизмов выполнен в виде рамы, взаимодействующей с направляющей втулкой 7 соответствующего приспособления, и взаимодействующего с пассивным захватом 13 этого...

Номер патента: 1153262

Опубликовано: 30.04.1985

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, прочность

...и съемнымиупорами, установленными в пазах, астороны четырехзвеиннка выполнены ввиде упругих сегментов, обращенныхвыпуклостями внутрь четырехзвенника, причем между выпуклостями сегментов и захватами для образца размещены наборы прокладок.На чертеже изображена схема устройства для испытания материалов напрочность.Устройство содержит нагружавшиймеханизм, состоящий из двух колонн 1с траверсами 2 и 3 и нагтузочноговинта 4, связанный с нагружающиммеханизмом преобразователь усилий,выполненный в виде двух параллельнорасположенных планок 5 и б с пазами 7 и упорами 8, эакрепляемыми впазах 7 винтами 9, причем планка 5закреплена на траверсе 3, а планка6 связана посредством втулок 1 О снагрузочным винтом 4, и четырехэвенника, состоящего из двух...

Номер патента: 1142770

Опубликовано: 28.02.1985

Автор: Лодус

МПК: G01N 3/36

Метки: испытаний, усталость

...запорный клапан. будителя для приложения осевой нагрузки, а устанонка снабжена вторым плунжером, соединенным с толкателемчерез упругий элемент и размещенным,5 в подпоршненой полости силовозбудителя для поперечного изгиба образца.Кроме того, установка снабженарезервуаром для жидкости, сообщеннымс подпоршневой полостью гидравличес 10 кого силовозбудителя для поперечногоизгиба образца с помощью трубопровода, на котором последовательно установлены вентиль и запорный клапан.Ба фиг.1 изображена схема установки; на фиг.2 - узел 1 на фиг.1.Установка содержит станину 1, захват 2 образца 3, закрепленный настанине 1, гидравлический силонозбудитель 4 с поршнем 5 и толкателем 6, вподпоршневой полости 7 которого уста 0 новлен плунжер 8 с другим...

Номер патента: 1138690

Опубликовано: 07.02.1985

Автор: Лодус

МПК: G01N 3/08

Метки: длительную, испытания, образцов, прочность, цепочки

...нагружающий механизм, снабжено радиально расположенными рычагами, первый из которых закреплен на раме неподвижно, остальные установлены на раме с возможностью поворота относительно общей оси, проходящейчерез концы рычагов, а последний установлен на подвижной в горизон" тальной плоскости планке с воэможностью углового перемещения, причем планка кинематически связана с двигателем, в цепь питания которого включен в качестве замыкателя один из динамометров, на последнем рычаге установлен нагружающий механизм, выполненный в виде каретки с грузом, контактирующей с планкой, при этом каждая пара захватов закреплена гибкой связью между соседними рычагами на расстояниях отобщей оси рычагов,обратно пропорциональных заданиым:усилиям.На фиг. 1...

Номер патента: 1132196

Опубликовано: 30.12.1984

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, кручении, усталость

...сразличной амплитудой, устройствоснабжено средством изменения жесткос г.ти пластины;На фиг. 1 изображена схема уст. -ройства; на фиг. 2 - то же, видсбоку.55Устройство содержит станину 1,пассивный захват 2, выполненный ввиде цилиндра с призматическим осевым отверстием под головку образца 3 изакрепленный одним торцом .на станине1, активный захват 4, выполненный ввиде стакана с призматическим осевымотверстием в днище под другую головку образца 3 и надетый соосно со.стороны открытого торца на пассивныйзахват 2, фиксирующий болт 5 на активном захвате 4, который входит вкольцевую выточку б пассивного захвата 2, обеспечивая только взаимныйповорот захватов 2 и 4, упругуюпластину 7, выполненную с возможностью изменения ее изгибной...

Номер патента: 1120213

Опубликовано: 23.10.1984

Автор: Лодус

МПК: G01N 3/10

Метки: испытания, напряженном, образцов, плоском, состоянии

...в виде эллипса, оси кот тированы из условия обе грузки заданного направ споссбление для де 1 орма выполнено в ьиде систеь бочей среды, соединенно кольца, а устройство сн ничителем, охватывающим его боль; ей -;-сазющейИзОбоетение ОтнОси тся кд г,ниям материалов и мож т бьгт; испо:ЗОВано ПРИ ИС" ЯЕДОВа,ггряже г:-ОГО со тот:УРН э)тб) -)". г гт):спы:ения Об)азцов 1 Т;т )Оског:напряжен ном с ) с:оя ни: : Тл-,: "г,.ческОГО кольа с приспособ.;ет;еего деформации и захват,п.я обтаазцат прикрепленные к внуи)е Нейверхности кол.ца при этом ,сльц; яполнено биметаллгичес им не -;амкн ут.а приспОООбление для еГО )те 3атв виде нагоевател= сваты:,-акя;ет-;- ко:ьцТТЕДОС атКОМ ИЗВЕСТНО:,)Г.Ова является невьк:ока; ".о Тн;)с г),ПЫтаНИО и тЕгто)ООВО)тнвХ;...

Номер патента: 1114921

Опубликовано: 23.09.1984

Автор: Лодус

МПК: G01N 3/34

Метки: изгибе, испытаний, образцов, усталость

...прикладывать различные по величине нагрузки к различным точкам образца С 23.Известная установка имеет весьма сложную конструкцию и не позволяет 25 создать пилообразный цикл нагружения образца.Целью изобретения является упрощение конструкции, проведение испытаний при пилообразной форме цикла ЗО нагружения и создание двухчастотного режима нагружения. Поставленная цель достигается тем, что в установке для испытаний образ 35 цов на усталость при изгибе, содержащей станину, опоры для установки испытуемого образца, возбудители циклической нагрузки и соединенные с ними элементы для приложения нагрузки к образцу, возбудители циклической нагрузки выполнены в виде двух соосных винтов с приводом их вращения, имеющих противоположные...

Номер патента: 1105782

Опубликовано: 30.07.1984

Автор: Лодус

МПК: G01M 7/08, G01N 3/30

Метки: испытаний, ударных

...на нем вертикальные направляющие, сбрасываемуюмассу, образованную верхним грузом,установленным в направляющих, нижнимгрузом и соединенными с грузами эах Оватами для крепления образца, и установленные на основании упоры дляостановки верхнего груза в конце падения, снабжена консольно прикрепленной к нижнему захвату горизонтально 45расположенной балкой, несущей нижнийгруз,Вследствие того, что центр масснижнего груза смещен относительнооси образца испытуемого материала, 50при остановке верхнего груза упорамина образец действуют осевая и изгибающая ударные нагрузки.На фиг. 1 изображена предлагаемаяустановка, общий вид; на Фиг. 2 - 55вид А на фиг. 1.Установка содержит основание 1,вертикальные направляющие 2, расположенные на основании 1,...

Номер патента: 1099240

Опубликовано: 23.06.1984

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, усталость

...цель достигается тем,что в установке для испытания материсжимающей нагрузках, она снабженасъемной наковальней, расположеннойна основании с возможностью соударе 2алов на усталость, содержащей основание, установленный на нем горизонтальный вал, привод вращения вала и ,радиально расположенные тяги с захва 5 тами для крепления образца, одна из которых соединена с валом, и устройство для нагружения образца, вал выполнен со сквозным радиальным отверстием, в котором с возможностью перемещения установлена тяга, а устройство для нагружения образца содержитдва груза, закрепленных на свободных концах тяг,Установка может быть снабженасъемной наковальней, расположеннойна основании с возможностью соударения с грузами. Это позволяет...

Номер патента: 1099238

Опубликовано: 23.06.1984

Автор: Лодус

МПК: G01N 3/34

Метки: деформированном, испытаний, напряженно, прочность, сложном, состоянии

...а направляющая имеетформу усеченной правильной пирамидыс четным числом граней, установленной с воэможностью вращения относительно продольной оси и осевого перемещения при помощи скрепленного сней и ввернутого в корпус ходовоговинта, кинематически связанного сприводом вращенияТакое выполнение направляющей поз.воляет увеличивать амплитуду пульсирующей боковой нагрузки при одновременном увеличении осевой нагрузкипри сжатии дополнительной осевой пружины.На Фиг, 1 схематично изображенаустановка для испытаний на прочностьпри сложном напряженно-деформированном состоянии, продольный разрез;на фиг. 2 - разрез А-А на фиг. 1.Установка содержит корпус 1, двепары взаимно перпендикулярных штоков2, 3 и 4, 5, силовые пружины 6, сое"диняющие...

Номер патента: 1099233

Опубликовано: 23.06.1984

Автор: Лодус

МПК: G01N 3/307

Метки: динамических, испытаний, образцов, объемном, сжатии

...образцов материалов при объемном сжатии, содержащем корпус, в котором образована заполняемая жидкостью рабочая камера, служащая для уста" новки в ней испытуемогЬ образца, камеру для создания импульсного давления, сообщенную с рабочей камерой, и размещенный в рабочей камере поршень со штоком для приложения осевой нагрузки к образцу, упомянутые камеры сообщены между собой двумя каналами, при этом в один иэ каналов герметично введен шток поршня и в одном иэ каналов установлен плунжер, отделенный воздушным промежутком от торца штока или зеркала жидкости.Наличие двух каналов сообщения ка 55 мер и указанного воздушного промежутка обеспечивает приложение требуемых динамических нагрузок к образцу с заданным интервалом времени, поскольку...

Номер патента: 1099232

Опубликовано: 23.06.1984

Автор: Лодус

МПК: G01N 3/30

Метки: испытаний, ударных

...нагрузках и при различных соотношенияхскручивающей и осевой ударных нагрузок 40Поставленная цель достигается тем,что в установке для ударных испытаний материалов, содержащей сбрасываемый груз, раму с вертикальной направляющей для груза, размещенную 45на нижней части рамы наковальню дляустановки образца испытуемого материала, направляющая выполнена в видевинта, а груз - с выступами, взаимо"действующими с винтовой канавкой 50винта. Установка может быть снабжена размещенным на верхней части рамы тормо-. зом с регулируемым усилием торможе-ния, взаимодействующим с винтом, что позволяет проводить испытания при различных соотношениях скручивающей и осевой ударных нагрузок. При таком выполнении установки сбрасываемый груз движется не...

Номер патента: 1093945

Опубликовано: 23.05.1984

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, повторными, ударами

...маят,ника груз и захваты для крепленияиспытуемого образца снабжено упора 30ми, расположенными по обе стороны отоси качания маятника, штанга маятника уановлена вертикально с возможностью перемещения посредством рамки,связанной с приводом маятника, оськачания маятника расположена в средней части штанги, на верхнем плечекоторой расположен груз, а на нижнемзакреплены захваты, при этом нижнийзахват установлен с возможностью взаимодействия с упорами.При движении маятника вначале поддействием рамки, связанной с приводоммаятника, а потом под действием груза, закрепленного на верхнем плече 45штанги маятника, нижний захват будетвзаимодействовать сначала с однимупором, а при изменении направлениядвижения маятника - с другим, приэтом образец...
