Лодус

Номер патента: 1672291

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01N 3/34

Метки: длинномерных, испытаний, образцов, усталостных

...3 и 4 со стороны контакта с элементами 9 и 15 имеют площадки, по которым осуществляется фрикционное взаимодействие с утолщенными участками 10,Установка работает следующим образом.Для испытаний при многопиковом циклическом нагружении с чередованием растягивающих и сжимающих нагрузок включают привод 8 и приводят во вращение ролики 6 с гибкими элементами 9 и 15 и кулачок 12 механизма циклического перемещения, При этом утолщенные участки 10 перемещаются между опорами 14 и захватами 3 и 4 и за счет трения стремятся сместить поочередно захваты вдоль направляющих 2. Происходит нагружение участков образца, При этом, если кулачок 12 поджимает упор 13 к захвату 4, то на образце 5 создается сжимающая нагрузка, а если ограничитель 11 удерживает...

Номер патента: 1672290

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, нагрузки, образцов, ударные

...4, приспособление для перемещения колес 14 и 15, выполненное в виде якоря 16 и двух расположенных с разных сторон от него электромагнитных катушек 17 и 18, и приспособление на платформе 1 для поджатия захвата 10 к кольцу 4, выполненное в виде толкателя 19, его направляющей 20, якоря 21, пружины 22, расположенной между направляющей 20 и якорем 21, и электромагнитной катушки 23 на направляющей 20,Установка работает следующим образом.Включают привод 3 и раскручивают первую платформу 1, создавая тем самым на образце массовую нагрузку, Кратковременно периодически включают электромагнитный фиксатор 8, который в это время соединяется с ударником 7 и останавливает его движение, Продолжая вращаться, первая платформа 1 сжимает пружину 6, После...

Номер патента: 1672289

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01N 3/32

Метки: изгибе, испытания, образцов, усталость

...параллельно установленные на соответствующих колесах 2 - 5, центральные опоры 12и 13 в виде силовой рамки для взаимодействия с противоположными сторонами образца 11, груз 14 с фиксаторами 15 и 16 и двегибкие тяги 17 и 18, одни концы которыхсвязаны с рамкой, а другие - с основанием1, Фиксаторы предназначены для попеременного соединения груза 14 с соответствующими тягами 17 и 18 и выполнены в видеэлектромагнитных катушек и подпружиненных якорей, поджимающих тяги к стенкамотверстий 19 в грузе 14, Тяги огибают систему направляющих роликов 20, Образец 11размещен между обкладками 21, перемещающимися по направляющим 22,Установка работает следующим образом,Включают один из фиксаторов, например фиксатор 15, и поджимают тягу 18 кстенке груза...

Номер патента: 1672288

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01N 3/32

Метки: изгибе, испытаний, образцов, усталость

...одинаковых платформ, 2 ил,1015 2025 30 35 40 45 определяется направлением вращения колес, При этом происходит циклическое осевое перемещение штока б с изменением деформации пружины 12 и усилия изгибаили без изменения усилия изгиба, когда применяют только груз 13, Для изменения пределов изменения пролета изгиба образца переключают фиксаторы 11 и приводят в движение другую пару одинаковых платформ 10, Расположенные на них опоры враща ются на других радиусах и взаимодействуют с образцом с изменением расстояния между опорами в других пределах, Переключения фиксаторов производят в соответствии с программой испытаний.Формула изобретения Установка для испытания образцов материалов на усталость при изгибе, содержащая силовую раму и...

Номер патента: 1672287

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, усталость

...и пролета изгиба.На чертеже представлена установка, общий вид.Установка содержит раму 1, установленные на ней два колеса 2 и 3, находящихся в зацеплении, привод 4 вращения колес, две поворотные платформы 5 и б, эксцентрично установленные на колесах 2 и 3 соответственно, направляющие ролики 7 и 8 попарно установленные на соответствующих платформах 5 и б и предназначенные для установки образца 9, шток 10, связанный с образцом 9 и расположенный на раме 1 между осями колес перпендикулярно прямой, проходящей через их оси, и установленный с возможностью осевого перемещения, проушину 11. соединяющую шток 10 с рамой 1, захваты 12 и 13, устанавливаемые на торцах образца, и две пружины 14 и 15, соединяющие захваты 12 и 13 с поворотными...

Номер патента: 1672286

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01N 3/32

Метки: взаимодействующих, горных, двух, испытания, между, образцов, пород, прочность, собой

...полуось 11 с колесом 12, кинематически связанный с колесом 12 привод 13 вращения и радиально установленная на колесе 12 направляющая 14 с грузом 15. Оба плеча рычага связаны между собой дополнительной полуосью 16 с возможностью кругового вращения плеча 10 параллельно плоскости, проходящей через плечо 7 и поперечину 8, установленной на шаровом шарнире 6 перпендикулярно оси плеча 7, кинематически связанной с дополнительным приводом 17 вращения и взаимодействующей с дополнительным колесом 18, на котором радиально закреплено плечо 10 рычага.Приводы 13 и 17 вращения выполнены в виде роторов, а полуоси 10 и 16 - в виде статоров, Положение захватов 2 и 3 регулируется винтами 19. Между колесами и соот - ветствующимн полуосями установлены...

Номер патента: 1672285

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01N 3/32

Метки: горных, испытания, образцов, пород

...включающий взаимодействующий сактивным захватом 2 рычаг 5 с зубчатымколесом 6, платформами 7 и 8, на которыхустановлены грузы 9 и 10, и пружиной 11,связывающей его с платформой 7, две параллельные зубчатые рейки 12 и 13, взаимодействующие с колесом 6 и связанные сплатформами 7 и 8 электромагнитными фиксаторами 14 и 15, приспособление для выведения платформы 7 иэ положенияравновесия, выполненное в виде лебедки16, тяги ",7 и замка 18, и механизм для удержания рычага 5 в исходном положении, выполненный в виде винта 19, кинематическисвязанного . приводом 20 вращения, иуровня 21, связанно-о с приводом 20 электрически.Установка работает следующи л образом. При выключенных фиксаторах 14 и 15 перемещают платформы 7 и 8 вдоль рычага...

Номер патента: 1672284

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01N 3/32

Метки: нагружения, образцов, циклического

...2 и 3 и расположенные между ними активные захваты 4 и 5 соответствующих образцов 6 и 7, силовоэбудители для перемещения пассивных захватов, выполненные в виде винтов 8 и 9 в станине 1, механизм нагружения, выполненный в виде маятника 10 с приводом его отклонения в виде лебедки 11, гибкой тягой 12 связанной с маятником 10, установленный на оси маятника 10 с возмох достык вращения, расположенный между активными захватами 4 и 5 и жестко связанный с ними жесткий передаточный элемент 13, цредназначенные для соединения этого элемента 13 с осью маятника 10 и выполненные в виде вилок, охватывающих с двух сторон элемент 13, упоры 14, и электромагнитные фиксаторы 15 для их соединения с осью маятника 10. При этом упоры 14 выполнены из упругого...

Номер патента: 1672283

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01N 3/32

Метки: испытаний, образцов, усталостных

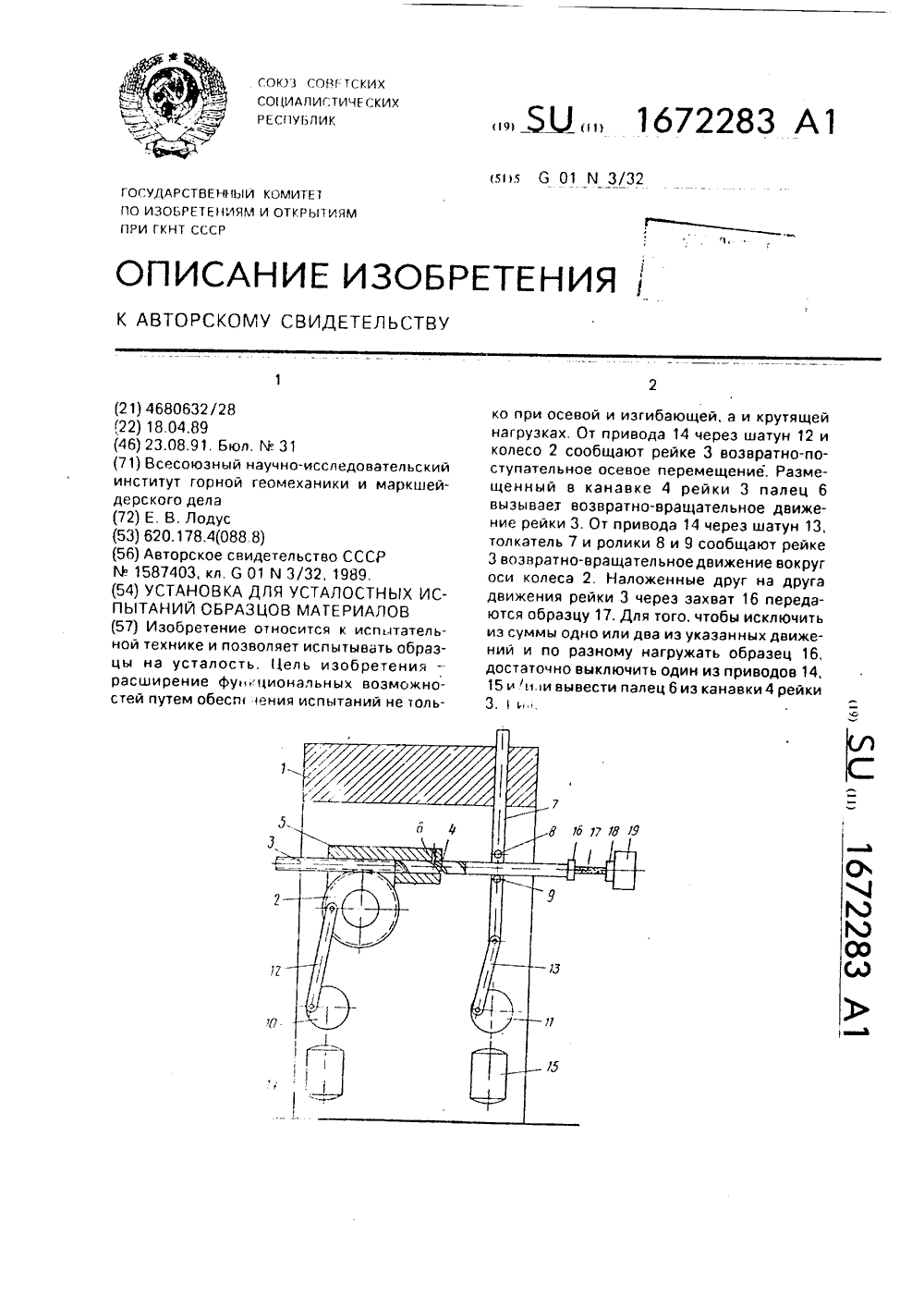

...установки, 10Установка содержит корпус 1 и размещенные в нем зубчатое колесо 2, зубчатую рейку 3 с круглым поперечным сечением и винтовой канавкой 4 на ее поверхности, связанную зацеплением с колесом 2 по средством кулисы 5, направляющей осевое перемещение рейки 3 и установленной на вал колеса 2, установленный с воэможностью перемещения в винтовой канавке 4 палец 6. который закреплен на кулисе 5 с 20 возможностью перемещения в направлении, перпендикулярном оси рейки 3, толка- тель 7 с роликами 8 и 9 для взаимодействия с противоположными сторонами рейки 3, два зксцентриковых механизма 10 и 11 с 25 шатунами 12 и 13, один иэ которых соединен с колесом 2, а другой - с толкателем 7, приводы 14 и 15 привода соответствующи механизмов 10 и...

Номер патента: 1672282

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01N 3/32

Метки: демпфирующих, деформации, исследовании, образцов, свойств

...на станине 1 по разные стороны от активных захватов 3, гибкой тяги 10. огибающей блоки 9, последовательно связывающей активные захваты 3 друг с другом и концами закрепленной на барабане б, приспособления 11 для перемещения и фиксации блоков 9, механизм смещения груза, выполненный в виде лебедки 12 с гибкой тягой 13 и управляемого замка 14. Нз станине закреплены также нацравлчющая 15, предназначенная дпя перемещения и фиксации пассивных захватов 2, и мерная линейка б, предназначенная для замера перемещений рычага 7,Установка работает следующим образом.Дпя игпытзния при синусоидапьных циклах загухзющих копеГ)аний нзгрузки цдссип ые эдх)д) ы 2 устзнадпивзют нз нд затухающей амплитудои и деформирует образцы 4 изгибом с синусоидальными...

Номер патента: 1672281

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01N 3/32

Метки: исследований, образцов, физико-механических

...снабжена прямоэубым колесом 10, установленным концентрично кольцу 7, и приводом 11 поворота колеса. Втораяпружина 6 кеждой пары соединена другимторцом с колесом 10.Кроме того, установка снабжена приводом воавратно-поступательного осевого перемещения колеса 10. выполненным в видеэксцентрика 12 с приводом 13 и возвратнойпружиной 14, Пружины 5 и б соединены сгр-,ами посредством тяг 15, размещенных 35в радиальных отверстиях в направляющих16 и 17. Фиксаторы 8 выполнены электромагнитными, Обработка образца проводится приспособлениями 18,Установк" работает следующим об "а 40зом,Бкгючают привод 9 и приводят во вращечие кольцо 7, Включают привод 11 и путем поворота колеса 10 изменяют натягпружин 5 и 6 и задают начальную нагрузку 45на...

Номер патента: 1672280

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01N 3/32

Метки: испытаний, образцов, циклических

...плоскости на равных расстояниях от оси поворота рычага, одна из которых 10 установлена на рычаге 6, другая 9 - на основании 1, и приводом 11 синхронного вращения платформ с равными скоростями, Захваты 2 и 3 закреплены на платформах 9 и 10.Приспособление для подъема и сброса груза выполнено в виде эксцентрика с приводом 12 вращения. Г 1 алец эксцентрика приспособления 8 взаимодействует с малым плечом 13 рычага. Для вращения платформ на оси рычага установлен шкив 14, ,вязанный с платформами 9 и 10 цепными иль ременными передачами 15 и 16, Образцы имеют кольцевую форму и установлены на кольцевых захватах 2 и 3.Установка работает следующим образом,Для испытаний при повторных взаимодействиях по неизменным участкам поверхности образцов 4 и...

Номер патента: 1672279

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01N 3/32

Метки: демпфирующих, исследования, свойств

...статического нагружения образцов выполнен в виде винтов,Параллельность перемещения каретки 8 и зубчатой рейки 14 обеспечивается поддерживающими роликами 21, установленными на станине 1, Регулирование начальноо зазора между пружинами 15 и 16 и соогветствуюгцими торцам зубчатой рейки 14 осуществляется винтами 22 и 23, установленными на станине 1. Привод 19 перемещения рычага 17 выполнен в виде лебедки 24 и замка 25. Пружи"и 15 и 16 установлены гак, что при нейтральном положении зубчатой рейки 14 не контактируют с торцами губчатой рейки 14,Уст,н. вка работает следующим обоев эом.Устанавливают образцы 4 и 5 в захваты 2, 9 и 3, 10 соответственно. Механизмам; 6 и 7 предварительного стати еского нагружения сп 1 дают на образцах 4 и 5...

Номер патента: 1672278

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01N 3/32

Метки: испытаний, многоосном, нагружении, образцов, циклическом

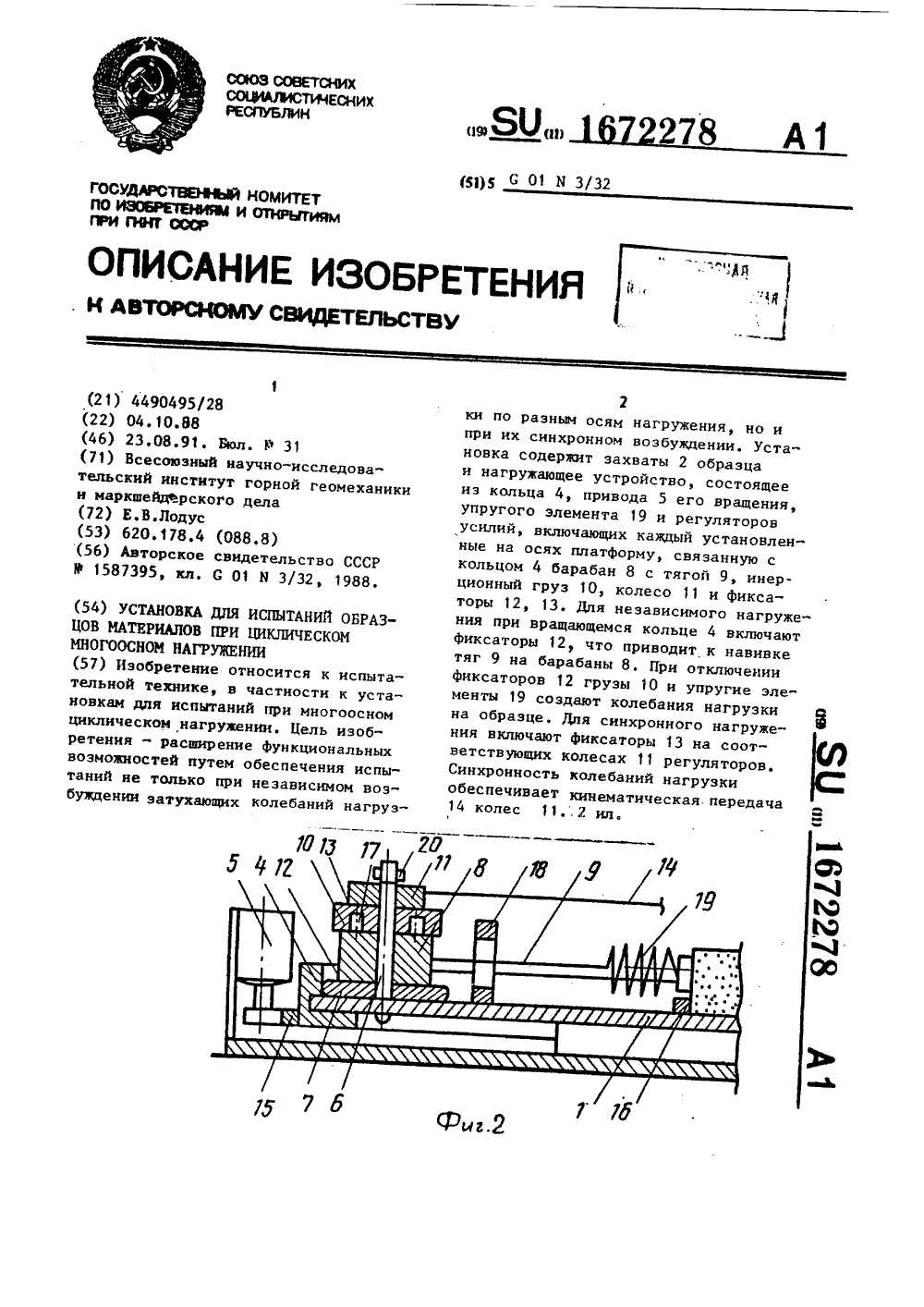

...Образец 3 закреплен на корпусе 1зажимами 16, Грузы 10 закреплены набарабанах 8 штырями 17 и имеют разные 40диаметры в зависимости от программыиспытаний. Гибкие тяги 9 перемеща"ются в направляющих 18, а их концысоединены с упругими элементами 19.Элементы регуляторов удерживаются наосях 6 гайками 20 и вращаются независимо друг от друга,Установка работает следующим образом.Включают привод 5 и посредствомколеса 15 вращают кольцо 4. Для испытаний при независимом нагружении образца 3 по осям деформиро"55 вания включают фиксаторы 12 на соответствующих платформах 7 и соединя ют барабаны 8 с вращающимися платфор. мами 7. Барабаны навивают тяги 9 и деформируют соответствующие упругие элементы 19, При отключении фиксаторов 12 барабаны под...

Номер патента: 1672276

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01M 7/08

Метки: испытаний, образцов, ударных

...грузов 6 и фиксатор начального положения наковальни 4 в корпусе 3,,Фиксатор наковальни 4 выполнен в виде подпружиненных якорей 10 и 11 и электромагнитных катушек 12 и 13.На каждой штанге 7 установлены деа ограничителя 14 и 15. Ограничитель 14 служит для взаимодействия с раэгоняемым грузом б, а ограничитель 15 - с грузом 7 для статического сжатия образца 5.Установка работает следующим образом.Включают привод 2 и разгоняют платформу 1 до скорости, при которой грузы 7 создают на образце 5 заданную статическую нагрузку заданного распределения, Для ударнол нагрузки образца 5 выключают фиксаторы 9 и раэгоняемые грузы 6 под действием центробежных сил перемещаются вдоль штанг 8 и наносят удары по грузам 7 и образцу 5. Для разгрузки образца...

Номер патента: 1672275

Опубликовано: 23.08.1991

Автор: Лодус

МПК: G01N 3/30

Метки: деформации, заданной, испытаний, режимах, скоростных

...19 хода наковальни 6 и регулируемым ограничителем 20 перемещения захвата 13. Энергия восстановления Образца 4 на первом этаже разгрузки определяется по перемещению полэуна 14 посе его выхода из контакта с верхним участком планки, а на втором эапе разгрузки - по перемещению клина 8 также после его выхода из контакта с верхним участком планки. 1 э. и ф-лы, 1 ил. связан со станиной 1 шарниром 16, а ведущий клин 7 выполнен в виде планки, имеющей наклонный участок 17 для взаимодействия с ведомым клином 8 и вертикальный участок 18 для взаимодействия с ползуном 14, причем длина вертикальной проекции наклонного участка 17 меньше длины вертикального участка от нижнего края ползуна 14 до верхнего края планки. Кроме тогО, установка...

Номер патента: 1670512

Опубликовано: 15.08.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов, ударных, центробежная

...и пружины 23 соединена с бараном 24, установленным на оси маятника 10. Надругом конце тяги закреплена планка 25, с которой взаимодействуют фиксаторы 16 и 17. Фиксаторы 12 - 14 выполнены в виде электромагнитов, Фиксатор 20 также является электромагнитным и представляет собой подпружиненный якорь, размещенный в катушке 26 и взаимодействующий с сектором 27 зубчатого колеса, закрепленным на корпусе. Приспособление для выведеления маятника сиз положения равновесия выполнено в виде лебедки 19 с тягой 28 и электромагнитным замком 29. Направляющая 8 представляет собой желоб, вдоль которого перемещаются грузы,Установка работает следующим образом.Для испытаний при нагружении образца нагрузками с затухающей амплитудой колебаний с приложением...

Номер патента: 1670511

Опубликовано: 15.08.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, центробежная

...ней захваты 5 и 6 образца 7, центробежный груз 8, упоры 9 - 12 с профильной поверхностью для взаимодействия с грузом 8. Упоры установлены на стержнях 13, на корпусе с возможностью перемещения вдоль стержней при помощи электромагнитов 14. Стержни с упорами установлены по окружности вокруг оси вращения платформы, Груз 8 соединен с захватом 5 при помощи пружины 16. Упоры подпружинены относительно электромагнитов пружинами 17.Установка работает следующим образом. Привод 3 приводит вовращение платформу 2 с направляющей 4. При этом центробежный груз 8 создает растягивающую нагрузку на заданном участке образца. При взаимодействиях груза 8 с упорами 9 - 12 рроисходит частичная или полная разгрузка образца. При выключении магнитов 14 пружины 11...

Номер патента: 1670510

Опубликовано: 15.08.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, центробежная

...работает следующим образом,Для испытаний при осевом нагружениификсатором соединяют диск 4 и кольцо 5.Для испытаний при осевых ударных нагружениях без действия массовых сил поочередно включат электромагниты 15 и 16, врезультате чего грузы 12 и 13 поочередновзаимодействуют с магнитами, перемещают захваты 9 и 10 с образцом 11 и приконтакте с ограничителеьо 14 нагружают образец ударными растягивающими нагрузками, прикладываемыми к разным торцамобразца.Для испытаний при действии массовыхсил включают привод 3 и приводят во вращение платформу, что приводит к нагружению образца массовыми осевыми силами иусилием со стороны центробежных грузов12 и 13. Включая электромагниты 15 и 16 вмоменты, когда ось направляющей 8 совпаДЭет с...

Номер патента: 1670509

Опубликовано: 15.08.1991

Автор: Лодус

МПК: G01N 3/34

Метки: группы, испытания, образцов, прочность

...Ужгород, ул.Гагарина, 101 Изобретение относится к испытательной технике, в частности к установкам для испытания образцов материалов, в том числе горных пород на прочность при усталостном нагружении.Цель изобретения - расширение функциональных возможностей путем испытаний не только при одноцикловом, но и при двухцикловом нагружении,На чертеже представлена схема установки, общий вид.Установка содержит корпус 1 с емкостью 2 для ПАВ, размещенный в корпусе вал 3 с приводом вращения 4, пару шайб 5 и 6, размещенных на валу, пары соосных захватов 7 и 8 для образцов 9, связанных с соответствующими шайбами, и механизм изменения угла наклона шаиб включающий рычаг 10, связанный с одной иэ шайб 6Установка снабжена кривошипом 11, установленным соосно...

Номер патента: 1670508

Опубликовано: 15.08.1991

Автор: Лодус

МПК: G01N 3/34

Метки: горных, деформировании, динамическх, испытаний, образцов, пород, послойном, строительных

...перемещения, В средней части каждого из сбрасываемых грузов 5 выполнено отверстие 11, стенки 12 которого служат для взаимодействия с рычагами 10, причем размер отверстий в плоскости расположения рычагов 10 уменьшается от первого сбрасываемого груза 5 к последнему, Фиксаторы 7 выполнены в виде подпружиненных клиньев 13, взаимодействующих с опорами 14, закрепленными на толкателях 9 нагружающих устройств.Установка работает следующим образом.После закрепления образца 4 в захватах 3 установки включают индивидуальный механизм б сброса первого из набора грузов 5, Груз 5 скользит по направляющей 2, при этом стенка 12 отверстия 11 груза 5 вступает во взаимодействие с рычагом 10 первого нагружающего устройства, Нагрузка от рычага 10 через...

Номер патента: 1670507

Опубликовано: 15.08.1991

Автор: Лодус

МПК: G01N 3/32

Метки: изгибе, испытания, образца, усталость

...закрепленной на рамке 10. Положение стойки 2 на основании 1 регулируетсявинтом 15, а положение захвата 4 на стойке2 - винтом 16.Установка работает следующим образом.Образец 6 устанавливают в захваты 4 и5,вращением винта 16 создают начальныйизгиб образца путем перемещения захвата4 вдоль стойки 2, Для испытаний при постоянной деформации изгиба образца включают привод 12 и путем поворота вала 8 икривошипа 13 смещают рамку 10 с площадкой 14 и захватом 5 на расстояние, при котором создается заданная деформацияобразца 6. Включают приводы 11 и 12 ивращают вал 8 и колесо 7 с равными скоростями и в одном направлении, в результатечего захват 5 перемещается по окружностис постоянным радиусом, Таким образомпроизводится нагружение образца 6 круговым...

Номер патента: 1670502

Опубликовано: 15.08.1991

Автор: Лодус

МПК: G01N 3/32

Метки: испытаний, многообразцовая, усталость

...для взаимодействия с эксцентриком 9, а другой захват 4 установлен на конце соответствующей тяги 13, связанной с кольцами 5, б, / посредством приспособлений, выполненных в виде электромагнитов 14, закрепленных на кольцах, и якорей 15, размещенных е направляющих 16, которые также установлены на кольцах и взаимодействуют с соответствующими тягами. Тяги 13 проходят в отверстия в кольцах 5 - 7.Для обеспечения испытаний при плавном изменении статической составляющей нагрузки одно из колец снабжено приспо 1670502соблением для регулирования жесткости, выполненным в виде гибкой ленты 17, охватывающей кольцо 5, и механизма 18 для ее натяжения,Установка работает следующим образом.Включают привод 1 О и приводят во вращение эксцентрик 9,...

Номер патента: 1670501

Опубликовано: 15.08.1991

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, прочность, стенд

...обеспечения испытаний при нанесении повторных 5ударов по разным направлениям как по одному, так и по различным местам по периметру сечения образца,На чертеже изображен стенд, общийвид, 10Установка содержит основание 1, установленные на нем два барабана 2 и 3 сприводом 4 вращения, бесконечную ленту 5,установленную на барабанах, направляющую 6. установленную вдоль ленты, каретку 157 с двумя фиксаторами 8 и 9 для соединенияс лентой, размещенную на направляющей 6,захват 10 для образца 11, связанный с кареткой 7, вторую пару барабанов 12 и 13 сбесконечной лентой 14, связанную лентой 2015 с первой парой барабанов 2 и 3, вторуюкаретку 16 с двумя фиксаторами 17 и 18 длясоединения с второй лентой 14, вторую направляющую 19 для перемещения...

Номер патента: 1670499

Опубликовано: 15.08.1991

Автор: Лодус

МПК: G01N 3/32

Метки: нагружений, образцов, ударных

...поверхности втулки 5. Захват 3 установлен соосно втулке,Во втулке выполнены углубления 15 для грузов бойков 11, Пластины изогнуты так, что радиус изгиба на части ихдлины меньше внутреннего радиуса втулки 5, Втулка 5 сопряжена с основанием 1 посредством опорного подшипника 16, Упоры 14 являются съемными.Установка работает следующим образом,Для испытания при нанесении ударов по нескольким направлениям на кольце 13 устанавливают упоры 14 по количеству упругих элементов 7 - 9, При этом для испытаний при нанесении ударов разной силы по разным направлениям включают привод 6 и приводят во вращение втулку 5, Вместе с втулкой 5 вращаются упругие элементы 7 - 9, которые одновременно изгибаются упорами 14 и затем при выпрямлении наносят...

Номер патента: 1670498

Опубликовано: 15.08.1991

Автор: Лодус

МПК: G01M 7/08

Метки: динамических, испытаний, образцов, прочность, стенд

...относительно рамы имеется фиксатор 14, Блок 15 управления приводом подьемд и сброса молота соединен с выключателями 16, 17 и с фиксатором 14. Направляющая 2 выполнена в виде винта и связана с молотом посредством закрепленного на ней ползуна 18 Муфта 19 соединяет привод 4 с лебедкой 20. Упор 11 соединен с зубчатым колесом 9 при помощи шарнирной опоры 21, Фиксатор выполнен в виде элек 1670498тромагнитной катушки 14 с якорем 22. Положение выключателя 15 контролируется линейкой 23,Стенд работает следующим образом, Включают привод 4 и через муфту 19 при выключенном фиксаторе 14 поднимают молот. При замыкании выключателя 15 верхнего положения молота блок управления 17 подает сигнал на фиксатор 14, при этом якорь 22 фиксирует поворот обоймы...

Номер патента: 1670497

Опубликовано: 15.08.1991

Автор: Лодус

МПК: G01M 7/00

Метки: динамических, испытаний, стенд

...барабана 12 и навивается на маховик 8,при этом штанга не перемещается до момента, когда тяга 14 полностью смотается сбарабана 12, Это позволяет разогнатьйаховик до заданной скорости вращения, Затемтяга 14 приводит в движение штангу 7 икаретку 10. Штанга 7 вместе с захватами 3и 4 и образцом 5 перемещается вдоль направляющей 2. Захват 4 взаимодействует сгрузами 6, расположенными вдоль направляющей 2, которые нагружают образец 5ударными нагрузками в моменты соудгрения и инерционными нагрузками при движении образца с переменной скоростью, Суммарная скорость движения штанги 7 и каретки 10 равна скорости намотки гибкой тяги 14 на маховик 8, поэтому скорость перемещения штанги 7 с захватами 3 и 4 и образцом 5 определяется скоростью движения...

Номер патента: 1670490

Опубликовано: 15.08.1991

Автор: Лодус

МПК: G01N 3/10

Метки: горных, испытания, образцов, пород, сжатия, трехосного, условиях

...сбрасывается через клапаны 6 и 1 в поршне. 1 ил,Установка работает следующим образом.Для испытаний при циклическом нагружении образца 13 с перемещением точки приложения повышенного давления по длине образца включают привод ролика 23 рамки 8 и приводят в действие первый механизм возвратно-поступательных перемещений, При перемещении штока 9 вниз (по чертежу) в подпоршневой полости 21 создается давление и происходит сжатие пружины 10. Сжатие пружины создает осевую нагрузку на образце 13, а давление жидкости открывает клапан 18, Жидкость под давлением поступает в патрубок 14 и через его сопло нагружает участок поверхности образца давлением, при этом участок нагружения давления смещается по длине образца за счет перемещения самого образца...

Номер патента: 1670485

Опубликовано: 15.08.1991

Автор: Лодус

МПК: G01N 3/08

Метки: длинномерного, испытания, образца, прочность

...открытиям при ГКНТ СССР 113035. Москва, Ж, Раушская наб., 4/5 ПроИзводственно-издательский комбинат "Пат.нт", г. Ужгород, ул.Гагарина, 101 Изобретение относится к испытательной технике.Цель изобретения - расширение функциональных воэможностей установки путем обеспечения испытаний последовательных участков длинномерного образца как на растяжение, так и на растяжение с кручением.На фиг, 1 приведена схема установки; на фиг. 2 - вид А на фиг. 1.Установка содержит основание 1, в горизонтальном отверстии которого размещены вплотную друг к другу нагружатели 2 и 3, каждый иэ которых с помощью соответствующего захвата 4 жестко связан с образцом 5, две пары роторов 6, 7 и 8,9 и два привода 10 и 11 встречного вращения соответствующих пар...
