Лодус

Номер патента: 1436005

Опубликовано: 07.11.1988

Автор: Лодус

МПК: G01N 3/32

Метки: изгибе, испытания, образца, усталость

...4 и 5 и нагруждтель образца 6, включающий привод 7 вращения и четыре зубчатых колеса 8-11 с. параллельными осями, установленными на стойке 3. Захват 4 связан с основанием и установлен на стойке .Установка снабжена кулисой 12, в которой выполнены два взаимно пер пендикулярных направляющих паза 13 и 14, и вторым приводом 15 вращения. Колеса 8-11 попарно кинематически связаны друг с другом, центры пар колес расположены на взаимно перпендикулярных прямых. Каждая пара колес 8, 10 и 9, 11 соединена с от - дельным приводом 7 и 15, На колесах с эксцентриситетом установлены ролики 16, размещенные в пазах 13 и 14 кулисы 12, на которой закреплен захват 5. Для регулирования положения захвата 4 на стойке предусмотрено приспособление 17, а для...

Номер патента: 1436004

Опубликовано: 07.11.1988

Автор: Лодус

МПК: G01N 3/32

Метки: испытаний, напряженном, образцов, объемном, состоянии, циклических

...оболочка 7 можетбыть размещена только между торцовымзахватом 5 и дополнительным кольцевымзахватом 9,Установка работает следующм образом,Включают двигатель 12 меха:;изма11 возвратно-поступательного перемещения и приводят в движение рабочуюкамеру 1, При перемещении цилиндрарабочей камерыв направлении полости 17 дополнительной камеры 10 вполости 17 создается давление заполняющей ее жидкости, которое приводитк перемещению поршня 4 в полость 15камеры 1, росту давления рабочей среды (газа), заполняющей полость 15,.Давление в полости 15 приводит к обжатию боковых поверхностей образца 8ных пород. 15 Формула и з о б р е т е ни я Установка для циклических испытаний образцов материалов при объемномнапряженном состоянии, содержащая...

Номер патента: 1436003

Опубликовано: 07.11.1988

Автор: Лодус

МПК: E21C 39/00, G01M 7/08

Метки: испытаний, ударных

...3 и 9 в исхсдкое положение используется привод 22, связанный с колесами 3 и 9 тросами 23.Установка работает следующим образом,Включают привод 15 цепной передачи и цепью 16 раскручивают зубчатые колеса 3 и 9 до заданных скоростей вращения, При этом консольные грузы 4, 5 н 10 ка обоих колесах 3 к 9 посредством центробежных ус .лий созпают адаккые осевые нагрузки ка образ ах 8 и 13., пропорциональные весам грузов5 и 10 и скорости вращения колес 3 и 9. Изменяя скорость движения це 1436003пи 16, изменяют пропорциональцо осевые нагрузки на образцах 8 и 13 в соответствии с программой испытаний, После выдержки обоазцав 8 и 13 пад осевой нагоузкой с помощью привода 22 производят сброс колес 3 и 9 вместе с размещенными на них элементами и...

Номер патента: 1436002

Опубликовано: 07.11.1988

Автор: Лодус

МПК: E21C 39/00, G01M 7/08, G01N 3/307 ...

Метки: динамических, испытаний, образцов

...величина которой определяется объемом ресивера 2 и давлением жидкости в нем, Приспособлением 8 открывают отсечной клапан 5, жидкостьпод давлением поступает из ресивера2 в рабочую полость гидроцилиндра 3и перемещает шток 4 вместе с закрепленной на нем двусторонней рейкой 9,Рейка 9 одной стороной поворачиваетз14360шестерню 11 и вал 12 вместе с рычагом14 и размещенными на нем ударниками7, а второй стороной рейка 9 поворачивает шестерню 1 О с втулкой 15 и5рычагом 13 во встречном направлении.Рычаги 13 и 14 поворачиваются навстречу друг другу, ударники 7 поочередно разрушают образцы 8 так, что первыми разрушаются образцы, расположенные вблизи оси вращения шестерен, апоследними " образцы, наиболее удаленные от оси вращения. При этом...

Номер патента: 1436001

Опубликовано: 07.11.1988

Автор: Лодус

МПК: G01M 7/08

Метки: испытаний, ударных

...К моменту касания ограничителем 9 хода торца полости б боковое обжатие и растягивающая нагрузка на образце 13 имеют максимальныесоздается равное давление газовойсредьг, создающее всестороннее обжатие образца 13. После срабатыванияограничителя 9 хода образец 13 разрушается окончательно сжимающей ударной нагрузкой,Изменяя положение ограничителя 9хода на плунжере 8, изменяют длинухода плунжера 8 до осевого разрушения обраэга 13 сжатием и изменяюттем самым величины предварительногорастягивающего и обжимающего усилий:с ростом хода плунжера 8 укаэанныеусилия возрастают. При выполнениипервого режима торцы образца 13 зажаты в захватах 11 и 12 и боковомуобжатию газом подвергаются толькобоковые поверхности образца 13. Длядоступа газа к торцовым...

Номер патента: 1436000

Опубликовано: 07.11.1988

Автор: Лодус

МПК: G01N 3/10

Метки: испытания, образцов, центробежная

...16, перемещающейся в прорези внаправляющей 4. Установка работает следующим образом,Включают привод 3 и приводят вовращение вал 2 вместе с направляющей4 и размещенными на ней элементами.При разгоне вала 2 грузы 11 - 13 прижимаются к торцу рамы 5, рама прижимается к торцу направляющей 4 и указанные грузы не создают нагрузки наобразце 9, Груз 1 О создает растягивающую нагрузку, на образце 9 на участке между грузом О и грузом 11, которая с ростом скорости вращения валастановится разрушающей и приводит кразрыву образца 9 на рассматриваемомучастке. После разрушения образца 9на этом участке груз 10 смещается кпротивоположному торцу рамы 5, в результате чего изменяется соотношениемежду центробежным усилием от суммымасс грузов 10". 12 и...

Номер патента: 1435978

Опубликовано: 07.11.1988

Автор: Лодус

МПК: G01M 7/00

Метки: возбуждении, затухающих, испытания, колебаний, многократном, образцов

...ограничительные втулки 22.Устройство работает следующим образом,Включают пресс 3, перемещают сего помощью плиту 4 в направлениизахватов 5 и б, деформируют упругийэлемент 8 и нагружают образец 7 осевым сжимающим усилием. При достиже"нии заданной величины нагрузки на образце 7 открывают вентиль 19 и подают газ или жидкость под давлением вполость гидроцилиндра 15, Шток 16и корпус 17 гидроцилиндра 15 перемещаются в различных направлениях и перемещают центральные шарниры двухзвенных шарниров 13 и 14 в положения,при которых шарниры 13 и 14 пересе14359 78 Формула изобретения Составитель В,Тальво Техред М,Моргентал Корректор Э.Лончакова Редактор Н.Тупица Заказ 5 б 37/41 Тираж 847 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений...

Номер патента: 1434326

Опубликовано: 30.10.1988

Автор: Лодус

МПК: G01N 3/56

Метки: испытания, трение

...соответствующем ее конце, на котором также установлен захват 4 образца 5, и пружины 12,раз, мещаемой между болтом 11 и образцом ., 5. Возможность поворота зубчатых ре ек 7 и 8 совместно с маятником 2 .реализуется с помощью втулки 13 с про резями, в которые введены зубчатыерейки 7 и 8, при этом маятник 2 жест-ко соединен с втулкой 13, а ее осьсовпадает с осью вращения маятника 2.1 40Устройство работает следующим образом.Вращением болта 11 поджимают прумину 12 и через нее образец 5 к поверхности контробразца 10 с заданным усилием, Освобождают маятник 2 от приспособления (не показано) для удержания его в исходном положении.При повороте маятника 2 вместе с ним вращается втулка 13 с зубчатыми 50 рейкамии 8, и в результате их взаимодействия с...

Номер патента: 1434320

Опубликовано: 30.10.1988

Автор: Лодус

МПК: E21C 39/00, G01N 3/24

Метки: испытания, образцов, срез

...работает следующим образом,Включают насосную станцию 18 ичерез нагружающее приспособление 2 иподвижную траверсу 3 и деформируютсильфоны 16, Подают давление в гидроцнлиндры 5 и б и удаляют штоки 7 и8 из отверстий 14 и 15 стержней 13и втулок 12 пакетов 10 и 11, Первыми освобождаются от поддержки штоков7 и 8 стержни 13 пакетов. 10 и 11, которые под действием соответствующего сильфона 16 одновременно смещаются в одном направлении и производятсрез образца 9 по цилиндрической поверхности с диаметром, равным диаметру стержней 13Следующий срез производят втулки 12 большего диаметра и так далее с участием всех втулок 12 пакетов 10 и 11. Осуществляется послойный срез образца 9 по цилиндрическим поверхностям с увеличивающимся диаметром...

Номер патента: 1432382

Опубликовано: 23.10.1988

Автор: Лодус

МПК: G01N 3/22

Метки: испытания, образцов, стержневых

...14 обеспечивают Фиксацию роликов 9 от перемещения вдольоси кулачков 4-7. 40Для замены образца 3 в средстве13 регулирования поджатия пружины 12выполнено отверстие 16.Установка работает следующим образом. 45Включают привод 10 вращения, предварительно отрегулировав поджатиепружины 12 на усилие, необходимое длянагружения образца 3. При включениипривода 10 кулачки 4-7 приходят во 50вращение совместно с образцом 3 исовершают возвратно-поступательныеперемещения вдоль оси вращения в пределах, заданных профилями пазов кулачков 4-7. После разгона привода 10 55до заданной скорости вращения нагружают первый участок образца 3, удалив при этом ролик 9 из паза кулачка7 винтом 14. Циклические перемещения образца 3 в этом случае приводят к циклическому...

Номер патента: 1430818

Опубликовано: 15.10.1988

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, повторными, ударами

...винтовым механизмом, винт 14 котороговзаимодействует с пружиной 12. Шестерня 15 кинематически связана сприводом 5.Установка работает следующим образом.С включением привода 5 начинаютвращаться шестерни 4 и 15 винтовыхколонн 2 и 3 и винта 14. Одновременнопроисходит подъем толкателя 11 вместе с тягой 13 и грузом 6. Вращениеколонн 2 и 3 приводит к выходу их изрезьбового взаимодействия с нижнеймассой груза 6 к моменту подъема последнего в крайнее верхнее положение, При срыве толкателя 11 с врагруз 6 и цикл повторяется. Величина деформации пружины 12 регулируется винтом 14, кинематически связанным с приводом 5. 1 э.п. ф-лы, 1 ил 2щающегося кулачка 10 происходит падение груза 6 под действием собственной массы и деформации пружины 12В нижнем...

Номер патента: 1430814

Опубликовано: 15.10.1988

Автор: Лодус

МПК: E21C 39/00, G01N 3/08, G01N 3/307 ...

Метки: динамическое, испытания, сжатие

...сжатие работает следующим образом. Включают насосную станцию (не показана) и путем подачи давления в рабочую полость гидроцилиндра 8 деформируют сжатием упругий элемент 5. Усилие от упругого элемента 5 при его предварительной деформации воспринимается упорами 7 и на образец 3 не передается. Приводят в действие фиксирующий механизм лебедки 14 и осуществляют сброс груза 6, При падении груз 6 поворачивает упоры 7, закрепленные на захвате 9, упоры выходят из взаимодействия с соседним захватом 4 и образец 3 нагружается14 50 ВНИИПИ Заказ 5335/44 Тираж 847 Подписное Произв-полигрпр-тие, г. Ужгород, ул. Проектная, 4 14308 пружиной на участке от захвата 4 до захвата 9 и разрушается. При дальнейшем падении груз 6 приводит к повороту упоры...

Номер патента: 1430813

Опубликовано: 15.10.1988

Автор: Лодус

МПК: G01N 3/24

Метки: испытания, образцов, срез

...среза образца 5 червячной пары, колесо 6 которой связано колесом 7 с одной из реек 3, и электродвигателя 8 вращениявинта 9 червячной пары, ось которогоперпендикулярна рейкам 3, захват 10образца 5, закрепленный на винте9червячной пары, и привод перемещениязахвата 10 образца 5 вместе с нагружающим устройством в направлении осивинта 9 червячной пары, выполненный.в виде пары винт 11 - гайка 12 и электродвигателя 13, причем винт 11 установлен параллельно винту 9 и связанс электродвигателем 13, а гайка 12связана с захватом 10.Установка работает следующим образом,Включают электродвигатели 13 и 8привода перемещения захвата 10 и нагружающего устройства соответственно. При этом рейки 3 с резцами 4 перемещаются навстречу друг другу, а...

Номер патента: 1430808

Опубликовано: 15.10.1988

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, образцов, центробежная

...при достижении заданной деформации изгиба образца, Гидравлическая связь подпоршневых полостей радиально размещенных гидроцилиндров 7 и 12 с полостями гидроцилиндров 6 и 5 выполнена с помощью обратных клапанов 16, открытых г. сторону гидроцилиндров 5 и 6, расположенных по ка 45 сательной. Съемный груз 17 регулирует вес поршня 14 гидроцилиндра 12. Винт 18 регулирует положение поршня 14 в гидроцилиндре 7 и соединяет этот поршень 14 с захватом 10. Груз 19 служит для уравновешивания вращающихся частей установки.Установка работает следуюпим образом.Включают привод 3 и посредством вала 2 раскручивают платформу 4 с постепенно увеличивающейся скоростью, Под действием центробежной силы поршень 14 гидроцилиндра 12 соз - дает давление жидкости в...

Номер патента: 1428994

Опубликовано: 07.10.1988

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, напряженном, сложном, состоянии, усталость

...двигатели 5 и б так, чтобы валы их быписоосны друг другу, для чего используют винты 16 и 17, Вращением винта15 перемещают ползушку 14 вместе сзахватами 3 и 2 относительно оси валов приводов на расстояние, заданноевеличиной изгибающего усилия и определенное разностью усилий со стороныпружин при отвороте рычагов на 180друг относительно друга. Включаютдвигатели 5 и 6 и вращают рычаги в "противоположных направлениях. Векторы силы от каждой пружины описываютокружности в двух параллельных плоскостях, сумма их создает усилие наобразце. При развороте векторов понаправлению на 180 друг относительнодруга на образце возникает наибольший крутящий момент, равный моменту,создаваемому парой сил с плечом, равным расстоянию между точками...

Номер патента: 1428992

Опубликовано: 07.10.1988

Автор: Лодус

МПК: G01M 7/00

Метки: динамическом, испытания, крутящей, нагружении, нагрузками, образцов, осевой, центробежная

...6 и 7 остается при этом неподвижным. Для нагружения образца 8 до уровня нагрузок первой ступе-5 ни подают ток в цепь управления катушки 20 и освобождает груз 9Груз 9 перемещается вдоль направляющей 3 и через тягу 15 перемещают втулку 11. Последняя вступает во фрикционное взаимодействие с активным захватом 6 и нагружает образец 8 осевой нагрузкой растяжения и крутящей нагрузкой. Величина осевой нагрузки опре-. деляется массой груза 9, скоростью 15 вращения платформы 2 в момент нагружения образца 8, длиной тяги 15 в момент нагружения. Крутящая нагруз - ка определяется силой трения между конусом и втулкой 11 и зависит от 20 величины осевой нагрузки, коэффициента трения между поверхностями соприкосновения конуса и втулки 11 и от...

Номер патента: 1428989

Опубликовано: 07.10.1988

Автор: Лодус

МПК: G01N 3/08

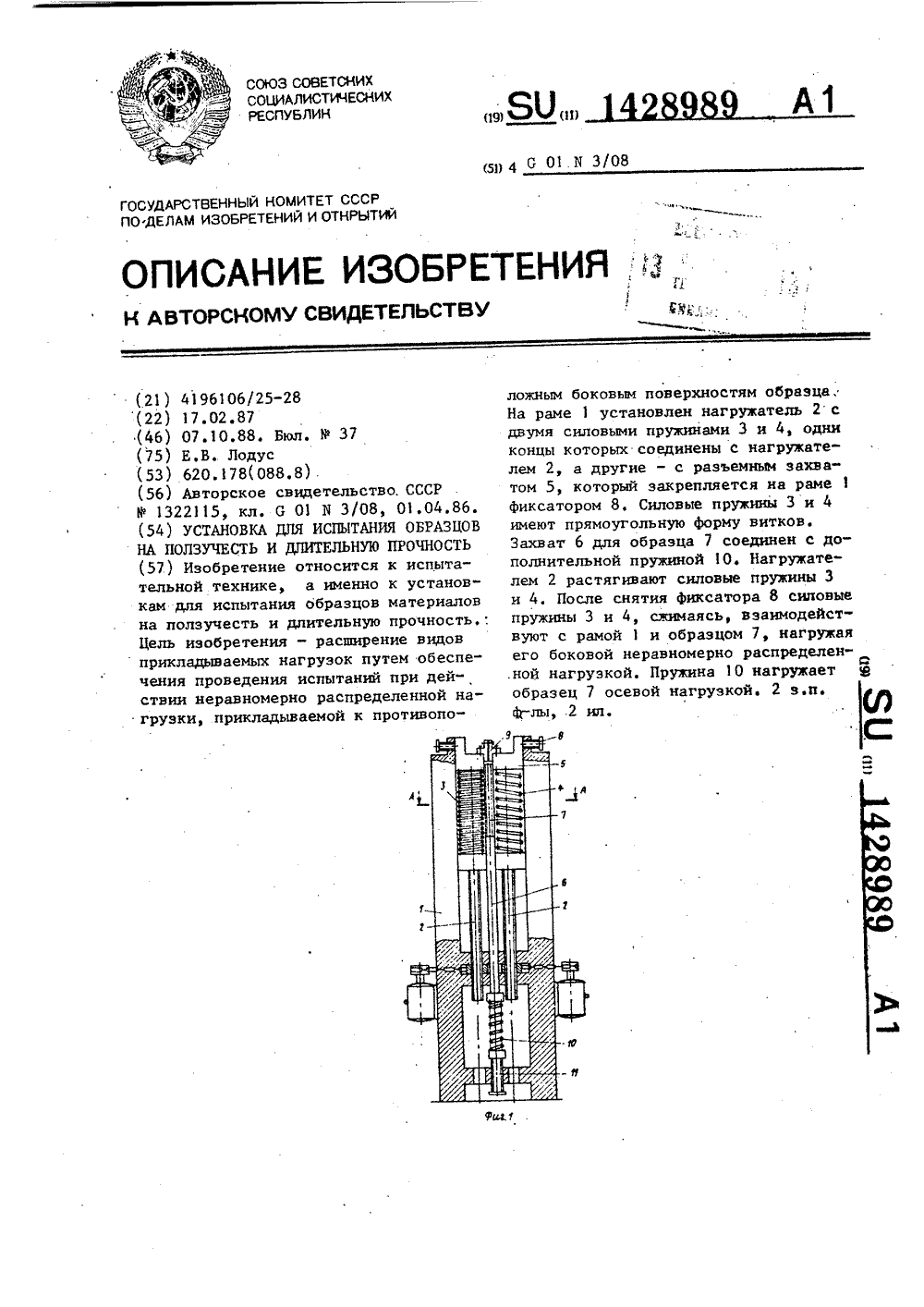

Метки: длительную, испытания, образцов, ползучесть, прочность

...3 и 4перемещается вместе с образцомвдоль оси захватов 5 и 6, При сжатии пружин 3 и 4 увеличивается их поперечный размер, Распираясь о стенкирамы 1, пружины 3 и 4 нагружают образец 7 боковой нагрузкой, распределенной по поверхности в соответствиис длиной витков пружин 3 и 4, контактирующих с образцом 7, Одновременно при перемещении образца 7 и захвата 5 перемещается захват 6 и деформирует пружину 1 О, создающую на образце 7 осевую нагрузку, Происходит быстрое нагружение образца 7 осевойи боковыми неравномерно распределенными нагрузками, под действием которых образец 7 находится заданное время или до разрушения.Для последовательного нагруженияобразца 7 боковыми нагрузками подготовка опыта ведется по описаннойсхеме, Крепежный элемент 9...

Номер патента: 1428915

Опубликовано: 07.10.1988

Автор: Лодус

МПК: G01B 13/24

Метки: гидравлическое, деформации

...полостью 17 третьей трубки 13.Рабочая площадь, обращенная в по-лость 6 первого поршня 3, вдвое боль-ше рабочей площади второго поршня 8Полости 6, 9 и 17 и трубки 5 и 11 заполнены жидкостью.Устройство с помощью опоры 1 кре-.пится, например, на столе, а его измерительные наконечники 4 и 10 закрепляются на контролируемом объекте 18на равных расстояниях от,опоры; 1,При равномерном деформированииобъекта 18, например равномерномрастяжении в обе стороны, измеритель 2ные наконечники 4 и 10 раздвигаютсяи при этом смещаются относительно неподвижной опоры 1 в противоположныестороны на равные расстояния. На это5 же расстояние сокращается длина по"лости 6 и на удвоенное расстояниеувеличивается длина полости 9, Но,поскольку, рабочая площадь...

Номер патента: 1428814

Опубликовано: 07.10.1988

Автор: Лодус

МПК: E02D 1/00

Метки: грунта, деформации, массива, моделирования, напряженно-деформированного, плоской, состояния, стенд

...1 В с)КИБ;(ТЬ ПЛс(СТБ П,ЗЦГ 11 КОЦ,с. и О .И.1.С с)с 3( ,) С С)С Н ) ) . с . , 1 н . и 3, с, Ж3)( (с.с н с) (с ( н ИЗОбретеИС Отиснтея К бЛ:сс(3 С(р, И (Е 1 ЬСТВс( На ИолраОБТЫс)СЫ Ы сС 1)рн ГС3353 Х и може( быть исиользовс 1 НО (1 ри 3(селОБ 1 и яс деформав(Й оснований ири Образ(анни в ни.с полостей.Цель изобретения - рсниренс 3( к- НОЛОГИ 1 Е СКИ Х ВОЗЫ 0)К 1(ОСТЕ.Й Зс) С 1 СТ (1 О ЕЕ 1 И- рования полостей внутри м,с.)3р)т;На Е 1)иг. 1 110 каза(3 стенд, с)б 1133(и и 1; 33 фиг 2 разрез Л -Л на фисСтена включает ка(Ср 1,(ля сО,ев,(3 грунта с крывкой 2, ряд ни кник )тамно 3 со звездочк(3)33 4, соснис)(н 1(и С(Нс)й НЕРЕДасЕИ О СО ЗВСЗДС)(КС)н О, РЯ,Е СРН(И; Н 1 Там НОВ /, СООСНО с СГаиВГС;1 Н)( ,(И Ж - НИМИ ИТа(с(НБМИ 3 И СНабЖЕННЫ....

Номер патента: 1427220

Опубликовано: 30.09.1988

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, кольцевых, образцов, центробежная

...на35 гайке 18 второй платформы 12, Магистраль 10 соединена с эластичной камерой 19, предназначенной для размещений в полости кольцевого образца 5. В днище и в крышке камеры 4 выполнены пазы 20 для размещения торцов образца 5.Установка работает следующим образом.45Включают источник 9 давления и через магистраль 10 подают жидкость под давлением в эластичную камеру 19, создавая на образце заданное внутреннее давление, Включают привод 3 вращения вала 2 и раскручивают платформы 11 и 12 с камерой 4 и образцом 5 до заданной скорости вращения, При этом центробежные грузы 7 создают на образце 5 равномерную внешнюю растягивающую нагрузку. Для нагружения образца неравномерно распределенной внешней нагрузкой в соответствии с задачей...

Номер патента: 1426946

Опубликовано: 30.09.1988

Автор: Лодус

МПК: E21C 39/00, G01M 7/08

Метки: испытаний, ударных

...вращают барабаны 13, а кинематическисвязанные с ними барабаны 14 вращают колеса 12 во встречном по огношению к колесам 6 направлении. Вращение колес 12 вызывает осевое перемещение винта 11 в направлении перезмещения тележки 3 и относительно тележки 3. Образец 18 с захватами 16 и17 и распорными приспособлениями 15 5перемещается вниз вместе с тележкой 3,В зависимости от расположения образца 18 по длине отверстия 4 и отскорости перемещения винта 11 относи-тельно тележки 3, что определяется 20выбором диаметров соединяемых ступеней барабанов 13 и 14, возможны сле-.дующие варианты нагружения образца18 ударами,При размещении образца 18 вблизиторца винта 5 и сравнительно медленной скорости перемещения винта 11относительно тележки 3 первый...

Номер патента: 1425523

Опубликовано: 23.09.1988

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов, ударных, центробежная

...величины,, захваты 5 для крепления образца 6,, соединенный с одним из захватов груз7, установленный с возможностью пере,мещения в направляющих платформы,устройство для удержания образца висходном положении, выполненное в, виде барабана 8 с приводом 9 вращения и намотанной на барабан гибкойтяги 1 О, соединенной с грузом.Установка работает следующим образом.Включают одновременно приводы 2и 9 и вращаютплатформу 3 и барабан8 с равными скоростями, При достиже нии заданной скорости отключают привод 9, Под действием центробежных силгруз 7 вместе с захватом 5 и образцом, 6 перемещается к краю платформы и вмомент соударения образец испытываетударное сжимающее усилие, Включают привод 9 к барабану 8, передается скорость вращения, большая скорости...

Номер патента: 1425522

Опубликовано: 23.09.1988

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, центробежная

...15 и приводитматрицы 8-10 во.вращение вокруг общейоси матриц 8-10, т,е. вокруг оси образца 7. Таким образом, при включенииприрода 4 матрицы 8"10 с грузом 11участвуют н трех видах вращения - во 22круг оси вала 3 платформы 2, вокруг оси вала 6 и площадки 5 и вокруг оси вала 12. Вращение груза 11 вокруг оси вала 3 создает центробежное усилие постоянной величины, направленное по радиусу относительно вала 3При пово ротах матриц 8-10 вокруг оси вала 6 матрицы 8-10 циклически занимают положение, при котором центробежное усилие груза 11 направлено вдоль оси матриц 8-10 и полностью воспринимается торцами матриц 8 или 10. В этом положении образец 7 полностью разгружен. При повороте матриц 8- 1 О вокруг оси вала 6 постепенно увеличивается...

Номер патента: 1425521

Опубликовано: 23.09.1988

Автор: Лодус

МПК: G01N 3/32

Метки: деформации, образцов

...на станине 1 и соединенные с пассивньки захватами 2-4 дополнительными пассивными захватами 1 б и упругими элементами 15.Установка работает следующим образом.Включают привод 11 и посредством гибкой передачи 12 отводят рычаг 9 с грузом 10 в сторону от положения равновесия на заданный угол. При этом происходит поворот соединенной с рычагом 9 пластины 7 и ряда пластин вокруг осей 14 и перемещение захватов б в направлении образца 5 с деформированием последнего. Отключают привод 11, груз 10 под собственным весом и под действием деформации образца 5 совершает затухающие колебания, Параметры колебательного процесса амплитуда, частота) регистрируются прибором 13, входные данные на который передаются гибкой передачей 12,1425521 элементов,...

Номер патента: 1425520

Опубликовано: 23.09.1988

Автор: Лодус

МПК: G01M 7/08, G01N 3/34

Метки: испытаний, стенд, ударных

...4,т,При приближении образца 14 к наковальне 3 ударник 15 наносит ударпо наковальне 3 и упруго деформируетобразец 14 импульсом, величина которого зависит от скорости перемещенияобразца 14 и груза 1 О к моменту удараи массой образца 14 и груза 10. Затем происходит упругое восстановление образца 14, в результате которого образец 14 отталкивает груз 1 О отнаковальни 3 и груз 10 приходит в обратное движение вместе с образцом 14,Пружина 4 в это время продолжает вращение, длина витков между концом,закрепленным на, втулке 8 и упором 11уменьшается,.происходит растяжениепружины 4 на этом участке и возрастание сопротивления обратному перемещению груза 10. Происходит гашениеэнергии отскока тем большее, чем вышескорость вращения пружины, ее...

Номер патента: 1425517

Опубликовано: 23.09.1988

Автор: Лодус

МПК: G01N 3/22

Метки: испытания, напряженном, образцов, прочность, сложном, состоянии

...сбоку; на фиг, 2 - сечение А-Ана фиг 1.Установка содержит основание 1,размещенный на ней зубчатый привод 2 15вращения с ведущей шестерней 3 и ведомой шестерней 4, редуктор, выполненный в виде ведущей шестерни 5 иведомой шестерни 6, соосные захваты7-9,. причем захват 7 связан с ведомой 20шестерней 4, захват,9 - с ведомой шестерней 6, а захват 8 размещен междузахватами 7 и 9. Кроме того, устройство содержит механизм 8 смещения завата, выполненный в виде двух барабаиов 10 и 11, связанных через зубчатые колеса 12 и 13 с ведущей шестерней 5 и расположенных в плоскости смецения захвата 8, ролика 14, связанногозахватом 8 и охватывающего его и 30Гибкой ленты 15, навитой на барабаны11 и О и охватывающей ролик 14, Устройство содержит...

Номер патента: 1425515

Опубликовано: 23.09.1988

Автор: Лодус

МПК: G01N 3/08

Метки: длительную, испытания, образцов, прочность

...захватов 5 с рамой вы"полнено посредством платформы 14 свинтом 15 для перемещения захватоввдоль платформы н двух винтов 16 и 17для регулировки наклона платформы вплоскости поворота рычагов.Устройство работает следующим образом.Средством 12 перемещают шток 11и деформируют пружину до заданной деформации, величина которой определяется с учетом поворота рычагов до момента нагружения образцов. После деформирования пружины 9 толкателем 13выводят рычаг 2 из положения силового равновесия и рычаги поворачиваютсяпод действием пружины и нагружаютобразцы 7 и 8 до заданных уровнейнагрузки, определенных положениямиобразцов относительно оси 4 поворотарычагов. С момента нагружения в образцах развиваются деформации ползучести. Так, образец,...

Номер патента: 1425328

Опубликовано: 23.09.1988

Автор: Лодус

МПК: E21C 39/00

Метки: горных, испытания, образцов, пород

...9. Приэтом гидродомкрат 9 смещается от 3 14253носительно штоков 8, 10 и корпуса 1в том или ином направлении и перемещает винты 14 в осевом направлении,Винты 14 вращают пары шестерен 15, а5шестерни 15 перемещают винты 13 восевом направлении и путем перемещения боковых захватов 4 и 5 деформируют образец 6 сжимающими или рястягивающими нагрузками, После достижения заданного напряженного состоянияведут обследование образца 6 и егообработку, например, буровой штангой24, Для изменения осевой нагрузкификсатором 11 стопорят гидродомкрат 159 и при удаленном фиксаторе 12 подают давление в соответствующую полостьгидродомкрата 7, Осуществляется,например, осевая разгрузка образца 6с переходом ня нагружение усилиемпротивоположного знака. После...

Номер патента: 1423942

Опубликовано: 15.09.1988

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, усталость

...котором, момент силы от веса груза 14 и привода 16 поворачивает платформу 11 с усилием, необходимым для нагружения образцов 3,Включают привод 1 Ч и вращают рычаг13 с,грузом 14 и приводом 16 вокругоси платформы 11. При этом платформа11 поочередно нагружает часть образцов 3 изгибом от действия момента силы груза 14. Под действием этой пригрузки образцы 3 поочередно дополнительно деформируются, а образцы, соосные им, уменьшают деформацию иэгиба на такую же величину При повышенном прогибе отдельных образцов 3пригрузка от момента силы грузадобавляется к более жестким образцам,прогиб этой части группы образцов 25возрастает, а группы образцов, расположенных диаметрально по отношениюк данным образцам, уменьшается на такую же величину. Суммарная...

Номер патента: 1423941

Опубликовано: 15.09.1988

Автор: Лодус

МПК: G01M 7/08, G01N 3/30

Метки: испытаний, напряженном, сложном, состоянии, ударных

...через образец 5 вращение. на наковальню 4. Разгон привода 1025производится с медленной скоростьюдля исключения больших крутящих нагрузок на образце 5. Вместе с наковальней 4 вращаются грузы 9, создающие посредством захватов 8 боковоерастяжение на образце 5. Роторы 16и 17 также вращаются совместо с винтом 11 с увеличивающейся скоростью.При достижении заданной скорости вращения винта 11, определяемой уровнембоковой нагрузки на образце 5, раз 35 гон привода 10 прекращают и с этойпостоянной скоростью вращают винт 11, в течение времени, необходимого длявыдерживания образца 5 под постояннойбоковои нагрузкой. Пля ударного раз 142394 рушения образца 5 подают ток .в катушку 12 тормоза винта 11, в результате чего полумуфта 13...
