Стенд для динамических испытаний образцов материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1793325
Автор: Лодус
Текст

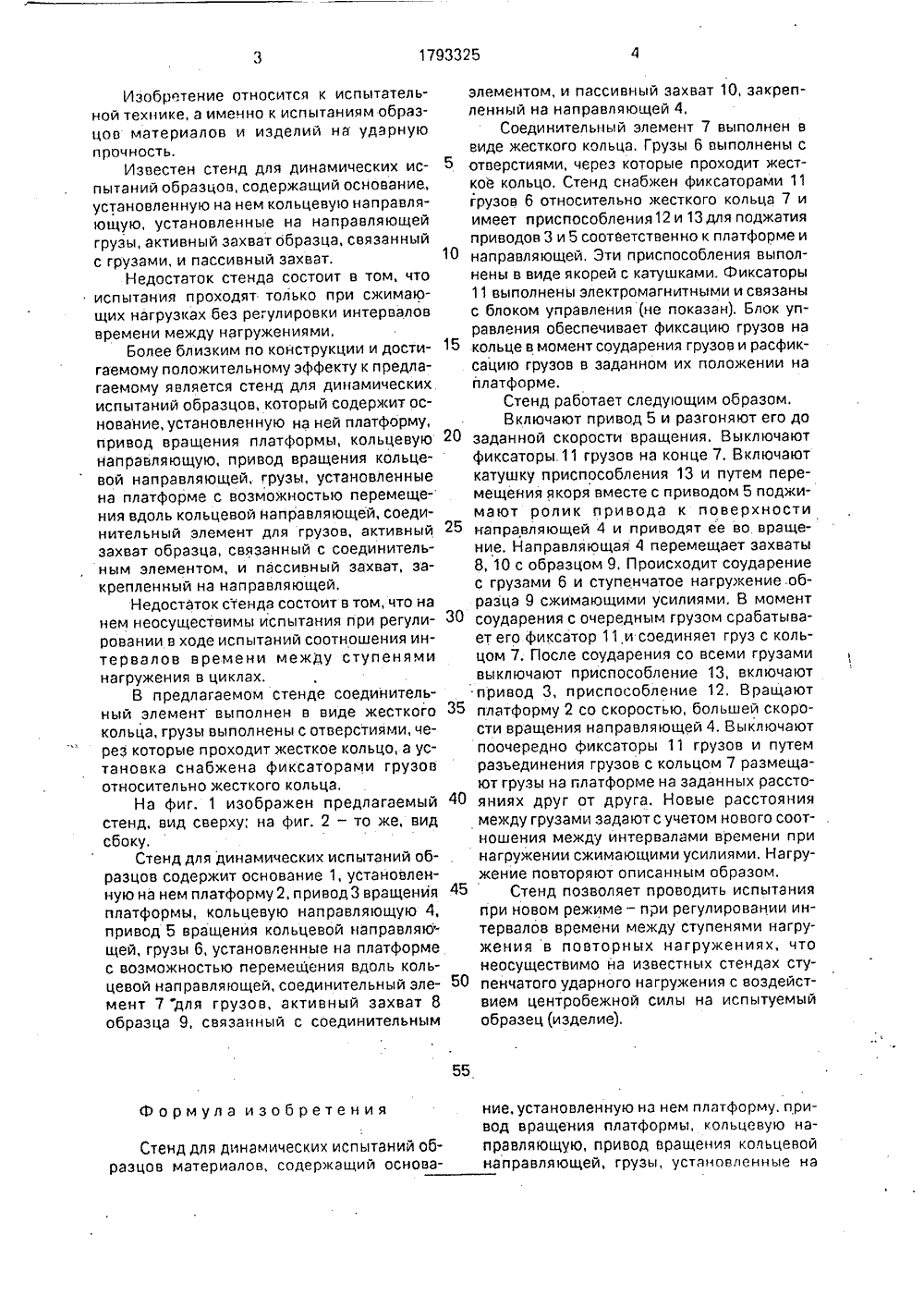

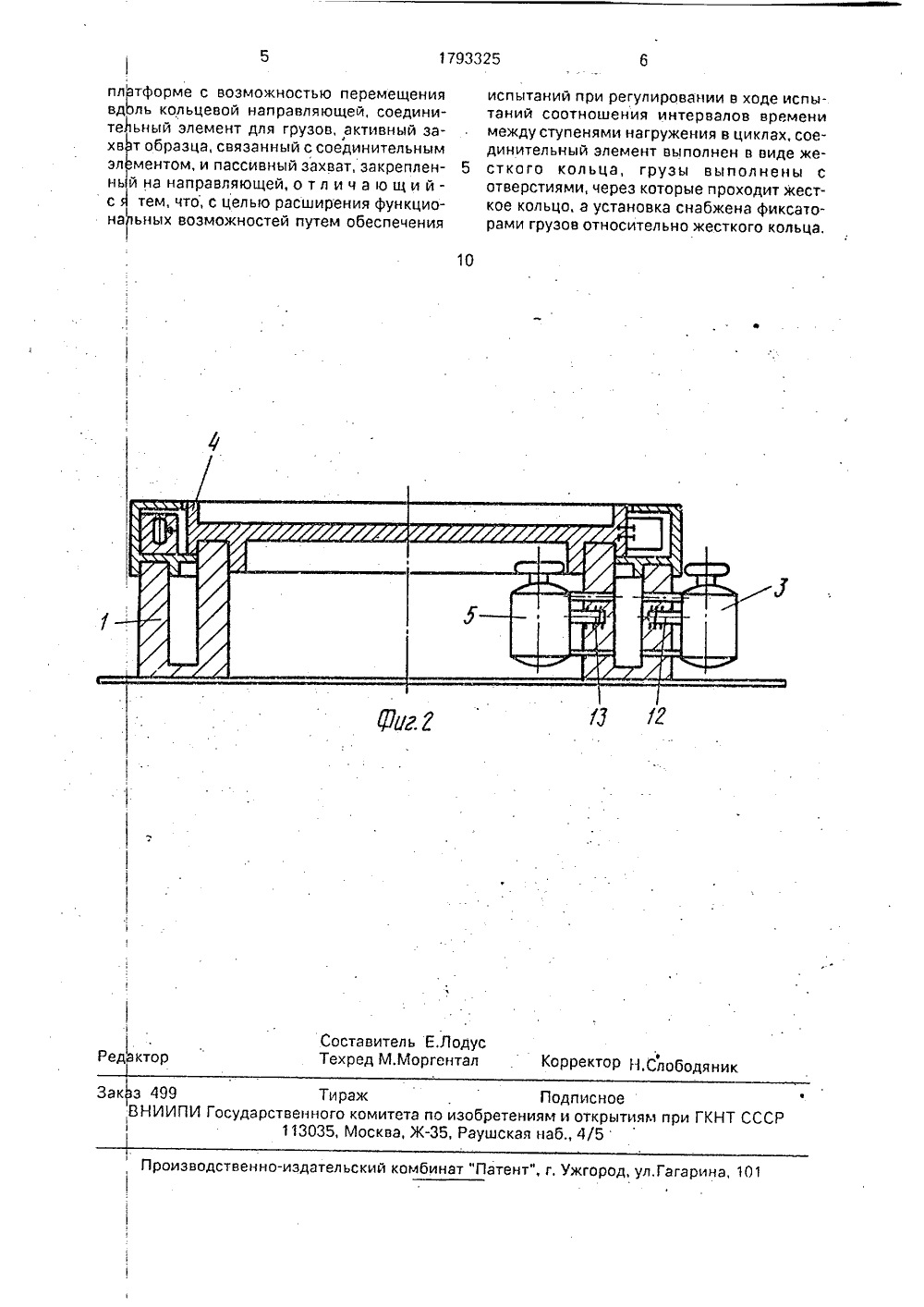

(5 АТЕНТНОЕА ЗОБРЕТЕНИЯ У СВИДЕТЕЛЬСТВУ ледовател ки и мар ки иво СССР(2 ) 4833539/28 (2 ) 31.05.90 (4 ) 07.02,93. Бюл. М 5 (7 ) Всесоюзный научно-ис и ститут горной геомехан дерского дела (7 ) Е.В. Лодус (5 ) Авторское свидетельст М 1679264, кл. 0 01 й 3/34 (5 ) СТЕНД ДЛЯ ДИНАМИ Т НИГ 1 ОБРАЗЦОВ МАТЕ1793325 А 2(57) Изобретение относится к испытательной технике, Цель изобретения - расширение функциональных воэможностей путем регулирования в ходе испытаний соотношения интервалов времени между ступенями нагружения в циклах, Стенд содержит платформу 2 с приводом, направляющую с приводом, грузы 6, жесткое кольцо 7, захваты 8 и 10 образца 9, фиксаторы 11, приспособления для поджатия приводов к платформе и направляющей. 2 ил.1793325 50 Формула изобретения Стенд для динамических испытаний образцов материалов, содеркащий основаэлементом, и пассивный захват 10, закрепленный на направляющей 4.Соединительный элемент 7 выполнен ввиде жесткого кольца, Грузы 6 выполнены с 5. отверстиями, через которые проходит жесткое кольцо, Стенд снабжен фиксаторами 11 грузов 6 относительно жесткого кольца 7 и имеет приспособления 12 и 13 для поджатия приводов 3 и 5 соответственно к платформе и направляющей, Эти приспособления выполнены в виде якорей с катушками. Фиксаторы 11 выполнены электромагнитными и связаны с блоком управления (не показан). Блок управления обеспечивает фиксацию грузов на 15 кольце в момент соударения грузов и расфиксацию грузов в заданном их положении на платформе.Стенд работает следующим образом.Включают привод 5 и разгоняют его до 20 заданной скорости вращения. Выключаютфиксаторы.11 грузов на конце 7. Включают катушку приспособления 13 и путем перемещения якоря вместе с приводом 5 поджимают ролик привода к поверхности направляющей 4 и приводят ее во вращение. Направляющая 4 перемещает захваты 8, 10 с образцом 9, Происходит соударение с грузами 6 и ступенчатое нагрукение.образца 9 сжимающими усилиями. В момент 30 соударения с очередным грузом срабатывает его фиксатор 11 и соединяе груз с кольцом 7. После соударения со всеми грузами выключают приспособление 13, включают привод 3, приспособление 12. Вращают 35 платформу 2 со скоростью, большей скорости вращения направляющей 4, Выключают поочередно фиксаторы 11 грузов и путем разъединения грузов с кольцом 7 размещают грузы на платформе на заданных рассто яниях друг от друга, Новые расстояниямежду грузами задают с учетом нового соотношения между интервалами времени при нагружении сжимающими усилиями. Нагружение повторяют описанным образом.45 Стенд позволяет проводить испытанияпри новом режиме - при регулировании интервалов времени между ступенями нагружения в повторных нагрукениях, что неосуществимо на известных стендах ступенчатого ударного нагружения с воздействием центробежной силы на испытуемыйобразец (изделие). ние, установленную нз нем платформу, привод вращения платформы, кольцевую направляющую, привод вращения кольцевой направляющей, грузы, установленные на.Составитель Е,ЛодусТехред М.Моргентал РектоР Х,Слобод еда ак э 499 Тираж Подписное БХИИПИ Государственного комитета по изобретениям и открытиям при ГК 113035, Москва, Ж, Раушская наб., 4/5оизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина,платформе с возможностью перемещения вдоль кольцевой направляющей, соединительный элемент для грузов, активный захват образца, связанный с соединительным элементом, и пассивный захват, закрепленный на направляющей, о т л и ч а ю щ и йс 1 тем, что, с целью расширения функционвзьных возможностей путем обеспечения испытаний при регулировании в ходе испытаний соотношения интервалов времени между ступенями нагружения в циклах, соединительный элемент выполнен в виде же сткого кольца, грузы выполнены сотверстиями, через которые проходит жесткое кольцо, а установка снабжена фиксаторами грузов относительно жесткого кольца.
СмотретьЗаявка
4833539, 31.05.1990
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГОРНОЙ ГЕОМЕХАНИКИ И МАРКШЕЙДЕРСКОГО ДЕЛА
ЛОДУС ЕВГЕНИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G01N 3/34
Метки: динамических, испытаний, образцов, стенд
Опубликовано: 07.02.1993
Код ссылки
<a href="https://patents.su/3-1793325-stend-dlya-dinamicheskikh-ispytanijj-obrazcov-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для динамических испытаний образцов материалов</a>
