Лодус

Номер патента: 1337474

Опубликовано: 15.09.1987

Автор: Лодус

МПК: E02D 1/00

Метки: грунта, испытания, сдвиг

...и приспособление для создания вертикальной нагрузки на образец грунта, о т л и ч а ю щ е е с я тем, что, с целью повышения точности исследований путем моделирования условий испытаний, близких к реальным, приспособление для создания вертикальной нагрузки выполнено в виде ряда верхних штампов, соосно установленных с ниж" ними штампами и снабженных штоками, пружинами и регулировочными гайками, а винты нижнего ряда штампов выполнены в виде гидроцилиндров с поршнями, при этом поршни гидроцилиндров жестко соединены с штампами нижнего ряда, пружины и регулировочные гайки концентрично размещены на штоках с возможностью вертикального перемещения вдоль них и взаимодействия друг с другом, а штоки с регулировочными гайками пропущены через крышку...

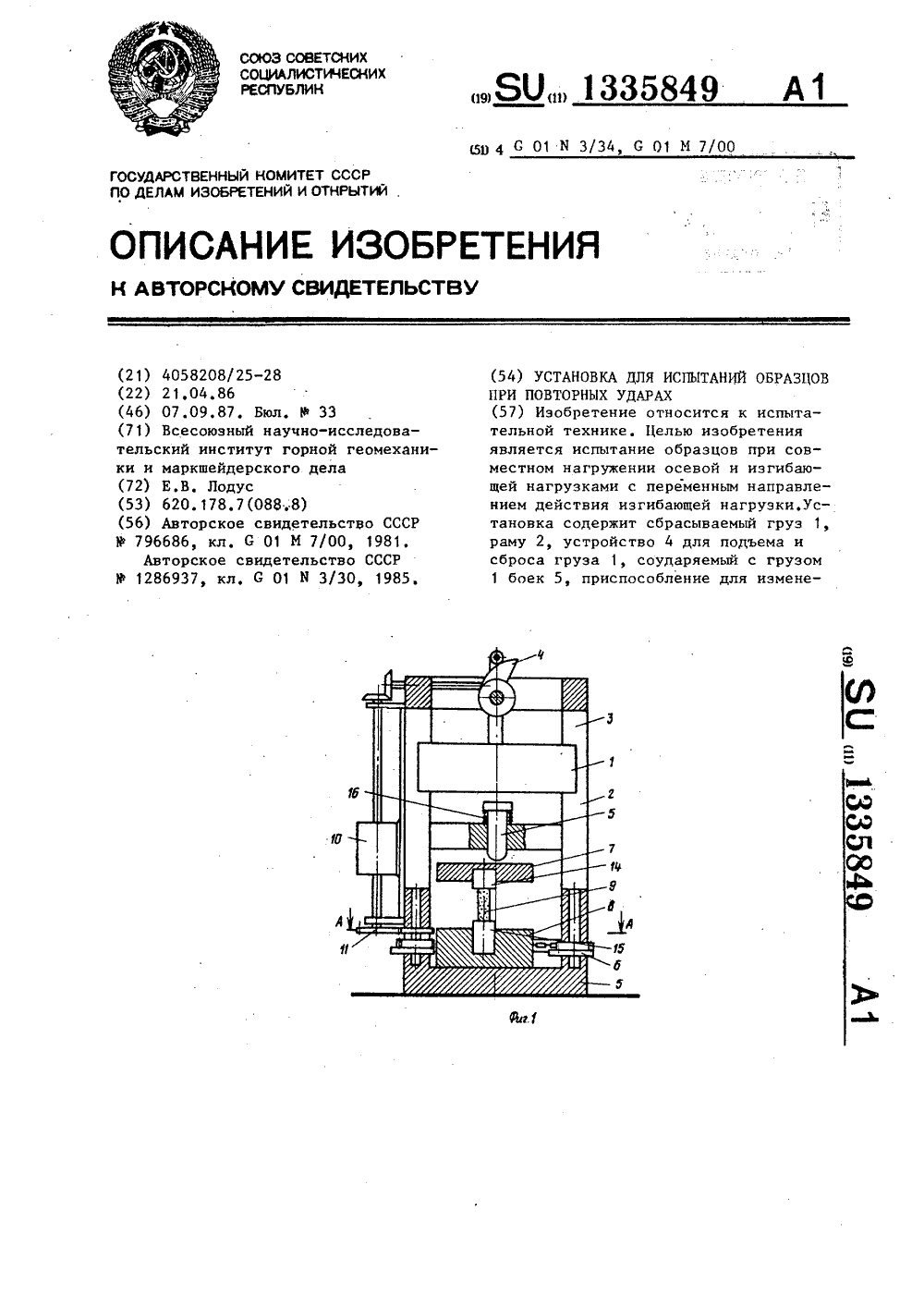

Номер патента: 1335849

Опубликовано: 07.09.1987

Автор: Лодус

МПК: G01M 7/00, G01N 3/34

Метки: испытаний, образцов, повторных, ударах

...6, 2 ил,личеством направлений действия изгибающих усилий, высота выступов кулачков б задана соотношением между осевой и изгибающей нагрузками, а боек5 имеет сферическую ударную поверхность.Устройство 4 для подьема и сбросагруза 1 включает приьод 10, кинематически связанный посредством щестерен 11 и ценной передачей 12 с кулачками 6, Цепная передача 12 имеетэьездочки 13 соединенные с кулачкамиб, Образец 9 закреплен в захватах 14и 15, установленных в гнездах на поверхности площадок 7 и Я, Боек 5 подпружинен пружиной 16,Установка работает следую;цим образом,Включают привод 10 и приводят вдейстьие устройство 4 для подъема исброса груза 1 и приспособление дляизменения места приложг ия ударнойнагрузки, Устройство 4 поднимает груз1 в верхнюю...

Номер патента: 1335847

Опубликовано: 07.09.1987

Автор: Лодус

МПК: G01M 7/08

Метки: испытаний, сдвигом, сжатие, ударных

...19,Установка работает следующим обВключают привод 12 и разгоняют наковальню 4 до заданной скорости вращения, которая спределяется заданнойскоростью роста срезающих деформаций.Сбрасывают груз 1 и наносят удар по 25 платформе 8, Под действием силы ударапреодолевается сопротивление пружин14 и платформа 8 перемещается в направлении наковальни 4, Захват 6 входит во взаимодейс 1 вие своей торцовой ЗО поверхностью с погерхностью вращаю-.щейся наковальни 4, при этом оба захвата 5 и 6 перемешаются относительноштока 10, так что захват 5 перемещается относительно штока 10 без вращения.139 Я 47 тираж 776 ВНИИПИ Заказ 4040/36 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 Перемещение штока 10 вдоль аси захватя 5...

Номер патента: 1335845

Опубликовано: 07.09.1987

Автор: Лодус

МПК: G01N 3/08

Метки: испытаний, механических

...перехода за пределпрочности нагрузка на образце 9 начинает снижаться, При падении нагрузки до нуля давление в главном и рабочих цилиндрах 18 и 17 также падаетдо нуля, колодка 16 растормаживаетвтулку 1 А, винт 10 начинает вращаться со скоростью, равной скорости вращения гайки 11, и прекращает осевоеперемещение в направлении деформирования образца 9, Деформирование образца 9 прекращается, хотя привод 12,винт 10 и гайка 11 продолжают вращениеАктивный захват 7 не перемещается, куски разрушенного образца 9 дополнительно не деформируются и остаются в положениях, которые они занимали в момент падения нагрузки до нуля, т,е, в момент потери связности между элементами образца 9, фиксируют картину разрушенияЕсли по задаче испытаний требуется...

Номер патента: 1334068

Опубликовано: 30.08.1987

Автор: Лодус

МПК: G01N 3/34

Метки: динамических, испытаний, стенд

...с набором шайб, которые применяются в случае испытания одиночного образца 7 вместо показанного на фиг.1 пакета кулачков 12, во вращении не участвуют. К моменту достижения заданной скорости вращения вала 9 на аккумуляторе запасают необходимое давление рабочей жидкости гидросистемы. Открыают скоростной клапан 16 и подают жидкость под давлением в гидропривод 13, в результате чего корпус гидроцилиндра 13 перемещает траверсу 14 и тяги 15 вместе с траверсой 2 и размещенными на ней кулачком 12, образцом 7 и диском 11 относительно вращающегося диска 10. Лиск 11 прижимает кулачок 12 с шайбами к диску 10. За счет фрикционного взаимодействия вращающийся диск 10 приводит во вращение кулачок 12, и его выступ 20 наносит изгибающий удар по образцу 7...

Номер патента: 1332185

Опубликовано: 23.08.1987

Автор: Лодус

МПК: G01N 3/20

Метки: деформации, образцов

...1113, прикрепленных к захватам 3,5 и 7,В предлагаемом закреплении образцов 8-10 моделируется работа перепускных полков сброса руды с верхнего на нижний этаж, на откаточныйштрек. Полок представляет собой несколько консольных площадок, соединенных друг с другом, Куски руды падаютпоочередно с верхней на нижнюю площадку, от чего вся система работаетв режиме многократного возбужденияколебаний. Изгиб зависит от веса кус.ков и изменяется в широких пределах,Включают привод 18 и приводят вовращение вал 5. Порядок деформиро5 10 15 20 25 30 1 35 40 45 50 3 133 вания образцов 8-10 зависит от зада. чи исследования и от реальной схемы нагружения. Для деформирования образца 9 гайку 19 с роликом 22 подводят к резьбовому участку на валу 15, резьба...

Номер патента: 1330499

Опубликовано: 15.08.1987

Автор: Лодус

МПК: G01N 3/00

Метки: действии, испытания, кручения, нагрузки, осевой, прочность, совместном

...винта 4 при помощи фиксаторов 11, а при помощи фиксаторов 12 фиксируют гайку 3 от вращения. После этого включают привод 7 и через хвостовик 5 и шестерню 6 осуществляют вращение винта 4. При этом происходит осевое перемещение . последнего, в результате чего пружина 9 деформируется в осевом направ 3 1330вой нагрузки на образец 17 через захват 10, Одновременно вращение винта 4 через зафиксированную от поворота платформу 8 приводит к закручиванию5 торцов пружины 9, которая передает крутящую нагрузку через захват 10 на образец 17, По мере роста осевой и крутящей нагрузок на пружине 9 накапливается упругая энергия, которая реализуется при разрушении образца 17 в виде упругого восстановления пружины 9 в осевом направлении и в направлении...

Номер патента: 1328693

Опубликовано: 07.08.1987

Автор: Лодус

МПК: G01L 3/04

Метки: крутящего, момента

...стержня 3 резь 5 10 15 20 25 30 35 40 45 50 55 ба стержня 2 перемещает шарик 9 вдоль паза 8 на расстояние, пропорциональное шагу резьбы и углу поворота стержней. Электроконтакт 10 при этом своего положения в пазу 8 не меняет. Происходит изменение расстояния между контактом 10 и шариком 9, что вызывает пропорциональное изменение электросопротивления цепи 11, которое определяется длиной высокоомного проводника на участке между контактом и шариком. По изменению электросопротивления цепи 11 определяют взаимный поворот сечений вала с учетом шага резьбы винта 2,При возникновении осевых деформаций вала 1 шестерни 5 и 6 перемещаются в осевом направлении друг относительно друга вместе с шестернями 11, происходит взаимное перемещение в осевом...

Номер патента: 1326947

Опубликовано: 30.07.1987

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, усталость, центробежная

...дисков 13 и 14, жесткоустановленных на валах 7 и 12 соответственно, двух фрикционных роликов 15 и 16, установленных на валах17 и 18 вращения, каждый .из которыхконтактирует с одним из дисков 13и 14, Валы 17 и 18 вращения размещены параллельно один другому с однойстороны от оси вращения дисков 13и 14 - установлены с воэможностьюосевого перемещения,и соединены между собой зубчатой передачей 19. Фрикционное зацепление дисков 13 и 141 с роликами 15 и 16 обеспечиваетсяпружинами 2 С.Установка работает следующим образом,При включении привода 5 приводит 20 ся во вращение связанный с ним диск13, а, следовательно, и полый вал 7с платформой 6. Диск 13 вращает фрикционный ролик 15 вместе с валом 17,а зубчатая передача 19 передает вращение на вал 18...

Номер патента: 1325324

Опубликовано: 23.07.1987

Автор: Лодус

МПК: G01M 7/08, G01N 3/30

Метки: испытания, копер, маятниковый, нагружении, сложном, ударном

...положение и крепят защелкой 14Перемещают груз 10 к основанию маятника и закрепляют испытуемый образец 5 в захватах 3 и 4 с поперечиной 7 на молоте 6, Размещаютупоры 8 и 9 на круговых направляющих13 в положениях, выбранных в соответствии с задержкой между ударами и снесоосностью растягивающей нагрузки.При этом исходят из следующего. Чемдальше упоры 8 и 9 смещены вправо(фиг, 1) от положения равновесия маятника 2, тем больше задержка момента нанесения растягивающего ударапосле нанесения изгибающего удара.Если упоры смещаются влево от положе 4 2ния равновесия маятника 2, то первым наносится растягивающий удар, маятник 2 зависает на упорах 8 и 9, груз 10 наносит разрушающий изгибающий удар. При взаимном смещении упоров 8 и 9...

Номер патента: 1323910

Опубликовано: 15.07.1987

Автор: Лодус

МПК: G01N 3/20

Метки: горных, изгиб, испытания, образцов, пород

...усилие в момент рдзр 1,шецц 5. СлелуюцИй Опыт проводят при новой начальной нагрузке на силовой пружине 19. Г 1 олуцают разрушение при новом значении пролета изиба. Серия эксперименгов с различными нагрузками на силовой ппужцце 19 позволяст выяснить влияние масштабного э)фекта на цесущук) способзсть материала. Затем переходят к опытам ПО ВЫЯСЦЕНИК) ВЛИЯНИЯ РЕОЛОГИЧЕСКИХ свойств материяя ца цесу 1 цую способность )рдзцд. С этои целью повторные Опыты проводят цри неизменном значении изгибак)- иего усилия, цо при изменяющихся скорос 1 ях перемещения опор 11 и 12, что достигается изменением скорости вращения приводного винта 6 с по си)щью приводя 13 и редуктора 14. При различных скоростях роста пролеты изгиба измецяются время...

Номер патента: 1323871

Опубликовано: 15.07.1987

Автор: Лодус

МПК: G01L 1/00, G01L 1/26

Метки: силы

...1 через подшипники 12 качения. Объект измерения выполнен в виде образца 13, размегценного на испарительном прессе.Устройство работает следук)щим образом.Включают привод 8 и вращают шестерни 7 с постоянной угловой скоростью. С помощью датчика 9 крутящего момента определяют величину крутящего момента на валу 1 О привода вращения шестерен при отсутствии нагрузки на устройство. Это значение крутящего момента является нулевым и характеризует сопротивление вращеник) иестерен при отсутствии прижимающего усилия на опорах. Включают пресс 14 и нагружают образец 13 осевой нагрузкой. Осе вая нагрузка от образца 13 распределяетсяпо пластинам 4 опорной плиты 3. Пластины 4 передают нагрузку на сферические опоры 6 и на шестерни 7.Сила трения,...

Номер патента: 1323712

Опубликовано: 15.07.1987

Автор: Лодус

МПК: E21C 39/00

Метки: горных, пород, смещений

...линиимагнитов 4 и 5, расположенных на кольцах 1. При пересечении силовых магнитных линий в проводнике 3 генерируется ЭДС и возникает переменный ток.При подходе проводника 3 к диаметральной линии расположения магнитов 4 и 5величина ЭДС увеличивается, ток возрастает, и на осциллограмме появляется отклонение луча записи силы тока в измерительной цепи. Дальнейший поворот стержня 2 уменьшает силу тока, наведенногоданным магнитом. Продолжение поворотастержня 2 приближает проводник 3 к магнитам 4 и 5 следующего кольца, на осциллограмме появляется новый всплеск. Заодин оборот стержня 2 проводник 3 поочередно пересекает силовые линии всех магнитов на кольцах реперов 1, осциллограмма имеет вид синусоидальной кривой, количество всплесков на...

Номер патента: 1322115

Опубликовано: 07.07.1987

Автор: Лодус

МПК: G01N 3/08

Метки: длительную, испытания, образцов, прочность

...стенками 13 и 14 рамы 1. Кроме того, устройство содержит ограничитель 15 хода штока 4, размещенныйна раме 1. Пружины 11 и 12 связаны состенками 13 и 14 рамы 1 симметричнооси в-в гидроцилиндра а ось 0-0 крепУ30ления пружин 11 и 12 на раме 1 ближек гидроцилиндру 2, чем ось захватовпри размещении корпуса 7 на ограничи-.;теле 15. Далее установка снабжена механизмом 16 разъемного соединения кор-.пуса 7 со штоком 4, а также может содержать набор параллельно размещенныхкорпусов 7. Питание гидроцилиндра 2и гидроаккумулятора 6 происхбдит отнасосной станции 17.Установка работает спедующим образом,Образец 10 закрепляют в захватах-.8и 9 в корпусе 7. Соединяют захваты 8и 9 с пружинами 11 и 12, длина которых выбрана из условия...

Номер патента: 1320705

Опубликовано: 30.06.1987

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, усталость

...6 для осуществления кинематической связи между кулачками; оси 7 которых установлены в направляющих 8 рамы 5 на подшипниках 9 с возможностью перемещения вдоль направляющих,На противоположных от захватов 2 торцах кулачков установлены упоры 1 О с пружинами 12,13, концы которых оперты на захваты 14, в которых установлен образец 11. 35Привод 4 вращения имеет барабан 15 с шестернями 16, Для силового замыкания механизма служат пружинные прижимы 17, Для регистрации перемещений захватов служат тензометричес кие измерители в виде основания 18 и тенэобалки 19, установленные на захватах. Оси 7 установлены в кулачках на подшипниках 20.Установка работает следующим об разом.Включают привод 4 и вращают барабан 15 с шестернями 16, в результате чего...

Номер патента: 1318813

Опубликовано: 23.06.1987

Автор: Лодус

МПК: G01L 3/04, G01L 3/10

Метки: вала, вращающегося, крутящего, момента

...осевого перемещения и введен в резьбовое зацепление 14 со стержнем 3,Реохорды 7 и 8 могут быть выполнены из высокоомного провода.Упругий 9 и кольцевой 12 токосъемники подключены к клеммам 15 и 16,являющимся выходами устройства.Устройство для измерения крутящего момента вращающегося вала работает следующим образом,При вращении упругого вала 2 цилиндрические прямозубые передачи 5,6 приводят во вращение стержни 3 и4, При отсутствии крутящего моментана упругом валу 2 стержни 3 и 4 вращаются с равными скоростями, углы ихповоротов равны, осевое смещениестержней 3 и 4 друг относительно друга отсутствует, Вращение стержней 3и 4 относительно корпуса 1 и относительно втулки 13 приводит к пилообразному изменению электросопротивления между...

Номер патента: 1317318

Опубликовано: 15.06.1987

Автор: Лодус

МПК: G01N 3/34

Метки: группы, испытания, образцов, прочность

...12-14 в направляющих относительно своих начальных положений в соответствии с характеристиками жесткости упругой пластины 6 и образцов 8, 10 9, 10. Если жесткость пластины 6 выше суммарной изгибной жесткости образцов 8-10, то происходит изгиб образцов больший, чем изгиб упругой пластины 6. Если суммарная жесткость 15 образцов 8-10 выше жесткости пластины Ь, ее изгиб увеличивается, а изгиб образцов 8-10 уменьшается. При дальнейшем повороте колес 2-5 на 180 наступает новый пик нагружения образ цов 8-10, но упругий элемент (пластина 6) в этом нагружении не участвует, Нагружение образцов 8-10 происходит от взаимодействия толкателей 12, 13, 14, при этом деформация образцов 8-10 зависит от соотношения жесткостей самих образцов. Так, если...

Номер патента: 1317313

Опубликовано: 15.06.1987

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, образцов, центробежная

...усилие на испытуемом образце 7, С ростом продольньи деформаций образца 7, величина которых становится значительной после достижения предела прочности или предела длительной прочности в опытах на ползучесть, опорный элемент 11 сближается с опорным элементом 10 и радиус вращения грузов 8 возрастает. Это приводит к возрастанию нагрузки на образце 7 без изменения. скорости вращения вала 2 или к изменению скорости роста нагрузки при постепенном росте скорости вращения вала 2, С уменьшением длины образца 7 на единицу длины на начальном этапе разрушения получают большее приращение радиуса вращения грузов 8 и нагрузки на образце 7, чем при таком же уменьшении длины образца 7 на конечном этапе разрушения. Деформирование идет с переменной ин...

Номер патента: 1317312

Опубликовано: 15.06.1987

Автор: Лодус

МПК: G01N 3/08

Метки: испытаний, механических

...происходит сжатие силовых пружин 9,21,22, Если характеристики всех пружин 9,21,22 одинаковы, то нагружение образцана этой стадии идет с постоянной 25 скоростью нарастания нагрузки, определяемой скоростью перемещения образца 7 и характеристикой жесткости пружин, При перемещении поршня 13 в полости 16 между цилиндрами 10 30 и 13 вырабатывается воздушный зазор между уровнем жидкости в этой полости и верхней по чертежу стенкой полости, В момент сокращения объема полости 16 до объема заполняющей 35 ее жидкости в полости 16 возникает давление, приводящее к перемещению поршня 14, При неизменной скорости перемещения поршня 13 перемещение поршня 14 увеличивает скорость дви жения траверсы 3 на величину, равную скорости движения поршня 14,...

Номер патента: 1312441

Опубликовано: 23.05.1987

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, усталость

...и имеет электромагнит 14. На валу 11 червячного фколеса 10 закреплен якорь 15, взаимодействующий с электромагнитом 14. Взахватах 2 и 4 установлен испытуемыйобразец 16,135Установка работает следующим образом.Включают привод 6 и приводят вовращение червячный винт 5, При еговращении вращаются червячные колеса8 и 10 при этом вращение червячногоколеса 8 через вал 7 вызывает вращение захвата 4, а вращение червячногоколеса 10 - ротора 12. В цепь управления статора 13 подают ток, создается крутящий момент на роторе 12, противоположно направленный по отношению к направлению его вращения. Тормозящий момент, возбуждаемый в роторе, передается через вал 11 на колесо10 и вынуждает винт 5 к осевому перемещению. Осевое перемещение винта...

Номер патента: 1312439

Опубликовано: 23.05.1987

Автор: Лодус

МПК: G01N 3/10

Метки: испытания, образцов, центробежная

...9 закреплен груз 17, Для распределения и изменения нагрузок по сечению и длине трубчатого образца 8 установка снабжена 40 дополнительными аналогичными нагружающими механизмами 18-20 по числуосей нагружения образцов, лежащих как в одной плоскости, так и в параллельных по длине образца 8 плоскостях. 9 с грузами 17 в положения, заданныесхемой распределения нагрузки по поверхности трубчатого образца 8, ивыводят гидроцилиндры 9 на заданныерадиусы их вращения, Избыток жидкости из соответствующих гидроцилиндров9 удаляется в гидросистему. Каждыйрегулируемый дроссель 11 устанавливают на индивидуальную скорость слива жидкости которая определяет скорость изменения нагрузки. Закрываютсливной вентиль 4 и включают привод 6 вращения. Вместе с...

Номер патента: 1310685

Опубликовано: 15.05.1987

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, стенд, усталостных

...рукояткой 15 и Фиксирующим болтом 16,Маховики 2 и 12 могут быть кинематически связаны между собой, например, гибкой передачей 17 с муфтой 18,Дополнительный маховик 12 выполненс кривошипом 19, размещенным в пазукулисы 13. Оба кривошипа 3 и 19 уста Оновлены с возможностью перемещениявдоль радиуса соответствующего маховика, и их положение устанавливаетсяс помощью устройств 20 и 21 в видевинтов с муфтами, Работа стенда осуществляется от электродвигателя 22,Стенд работает следующим образом.устанавливают образцы 1 О в захваты 5 и 6 и закрепляют пассивные захваты 6 на основании 1. Активные захваты 5 размещакт в направляющих 79 и одновременно в пазу 11 шатуна 4,при этом сами захваты 5 выполняютфункцию ползунов,При нагружении образцов...

Номер патента: 1310613

Опубликовано: 15.05.1987

Автор: Лодус

МПК: G01B 5/30

Метки: деформаций, образцов

...прок.алкой 7 лвух дисков 8 и 9 из э.Сктр; нроволного материала.строист)10 снабжсНО цри 0;10 м ) Осе 0 го переменеция гибкого элемсн )д 3.Ндтяжнс)с присцоскбление 6 и нрц 0,1 О смонтированы в корпусе 1 с оарабаном 1," Нс)тжос ниссособл(.сНс О сос)(си из цасора нецолвижных и полнружинеИы, катушск 13 и 14, которыс ОГибдст гибкий элемент 3Ре-истрдтор 6 нсрсмсшсций ВыИх)ц с в виле реостатого,еат икд, г.)д )в 30 р; та барабана 12 црцвс)ла О иокого э ( мента 3. В электричсскук) цец, Б регистратора 6 параллельно включена )с иь А нос г 05 нного сонротивления дисков 8 н О б.пко с:оелицсние лисков 8 и 9 1)ссх (,ОковОсу шествлястся лвумя проводник(ми 16 и 16, закрепляемыми на блоках. Кромс проклдлки 7 ось 17 также Выполнена из эгс ктрсц (; Волцогс...

Номер патента: 1308875

Опубликовано: 07.05.1987

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, усталость

...из винта13 с вилкообразной в плане траверсой14, перемещаемой в направлении захвата 4, и силоизмерителем 15. Для пере 40мещения пассивного захвата относительно оси пресса имеется винтовоеприспособление 16.Установка работает следующим образом, 45Испытуемое изделие в виде пружины5 размещают между активными 4 и пассивными 6 захватами. Размещают по окружности блоки 9, число которых определяется требуемым числом .пиков в 50цикле нагружения пружины.1 Закрепляют в точках 11 и 12 тягии 8 и охватывают ими блоки 9, при-. крепляя оставшиеся концы к активному захвату 4 соответственно вдоль и перпендикулярно оси. При вращении криво- шипа 2 происходит натяжение тяг 7 и 8 при прохождении кривошипом прямо 5 2линейных участков тяг, что вызывает...

Номер патента: 1307294

Опубликовано: 30.04.1987

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, усталость

...4 прикреплена звездочка 8 и на -бор звездочек 9 и 10 различных диа 30метров, образующих с цепью 11 цепнуюпередачу. По периметру цепи 11 закреплены направляющие 12, Звездочки 810 установлены на концах кулис 13,в пазах которых установлена ось с 35фиксатором положения кулис. В захватах 5 и 6 закреплены образцы 14, Внаправляющие 12 установлены инерцион -ные массы 7 с пассивными захватами 6.Установка работает следующим об 40разом.Подбирают необходимый набор звездочек 8-10, число которых равно требуемому числу импульсов в каждом цикле нагружения. Устанавливают в захваты 5 и 6 образцы 14. Устанавливаютпрямолинейные участки цепи пропорционально временам задержки в следовании импульсов и закрепляют кулисы 13 так, чтобы звездочки 8-10 ограничили...

Номер патента: 1307289

Опубликовано: 30.04.1987

Автор: Лодус

МПК: G01N 3/10

Метки: испытаний, образцов, прочностных

...вентиль 26, а на сливном канале 23 - регулируемый вентиль 27.Подготовка установки к работе осуществляется следующим образом.Подбирают такое взаимное расположение корпуса гидроцилиндра 5 и плунжера 6, при котором обеспечивается за данный запас энергии в нагружающей системе, определяемый объемом надплунжерной полости 16 и давлением в ней, Установку заданного объема полости 16 производят подачей жидкости через вентиль 24 в полость 16 при открытых Фиксаторах 19 или подачей через вентиль 25 жидкости в полость 17. При этом корпус гидроцилиндра 5 перемещается в заданном направлении до установки заданного объема полости 16, Затем при закрытом вентиле 27 заполняют беэ давления полость 17 через вентиль 25, а через вентиль 24 создают в полости...

Номер патента: 1307222

Опубликовано: 30.04.1987

Автор: Лодус

МПК: G01B 5/30

Метки: объекта, перемещений

...4130722Изобретение относится к измерительной технике и может быть использовано для измерения перемещений объекта.Целью изобретения является обес печение измерения также и угловых перемещений объекта.На фиг.1 изображено предлагаемое устройство для измерения перемещений объекта, общий вид; на фиг.2 - разрез А-А на Фиг,1.Устройство для измерения перемещений объекта содержит корпус 1 с размещенными в нем зубчатыми рейками 2 и 3, находящимися в зацеплении соответственно с двумя колесами 4 и 5, На зубчатых колесах 4 и 5 закреплены соответственно стрелки 6 и 7. Устройство содержит также измерительную шкалу 8, измерительный стержень 9, предназначенный для шарнирной связи с объектом 1 О. Рейки 2 и 3 соединены между собой и с измерительным...

Номер патента: 1305566

Опубликовано: 23.04.1987

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, механических

...количество оборотов, обеспечивающее нужное коли-. чество циклов пульсирующей нагрузки, Удаляют распорный клин 23. Включают привод 22, При вращении винта 3 вилка 8 вращает кулачковый механизм 7 с торцовым кулачковым профилем. Кулачок перемещает рычаг 9 с захватами 4 и 5 и образцом 6 вдоль оси центратора 10 и деформирует силовую пружину 19, в результате чего на образце 6 возникает пульсирующая нагрузка с частотой, 1305566определяемой скоростью вращения винта 3 и профилем кулачкового механизма 7, Одновременно стопор 13 удерживает от вращения одно из червячныхколес 12, в результате чего грузоваятележка 11 с грузом 21 поднимается,вверх до момента соприкосновениястопора 13 с упором 16. К моментусрабатывания стопора 13 винт 3 черезкулачковый...

Номер патента: 1305564

Опубликовано: 23.04.1987

Автор: Лодус

МПК: G01N 3/22

Метки: испытания, кручение, образцов

...пределами прочности испытуемых образцов 9, размещаемых в данных наборах 6-8 захватов. Для закрепления образцов 9 в кольцевых захватах 12-14последние снабжены многогранниками22, Установка имеет балансированныйгруз 23, размещенный на столе 1,Установка работает следующим образом.Включают электродвигатель 4, при этом шестерня 5 зубчатой пары,посаженная на его валу, обегает шестерню,посаженную на неподвижной оси 2.Возникающий крутящий момент приводит к вращению стола 1 в горизонтальной плоскости. По мере разгона стола 1 груз 10 посредством тяг 11 и 17-19 создает усилия на кольцевых захватах 12-14 наборов 6-8. Тяги 11 и 17- 19 закреплены на кольцевых захватах 12-14 так, что центробежная сила стремится повернуть боковые...

Номер патента: 1305563

Опубликовано: 23.04.1987

Автор: Лодус

МПК: G01N 3/08

Метки: длительную, испытания, многообразцовая, прочность

...от усилия тор можения кольца 12, и для испытаниягруппы образцов 4 при различныхуровнях нагрузок каждое иэ колец 12тормозится индивидуальными усилиямипутем изменения степени поджатия 0 пружин 16. При достижении заданныхусилий на образцах 4 вращение вала5 продолжают с прежней постояннойскоростью и образцы 4 находятся поддействием постоянных нагрузок. Бмомент появления и при развитии де-.формаций ползучести. рычаги 7, закрепленные на втулках 10, продолжаютвращаться с прежней скоростью, аскорость вращения колец 12 уменьшается на величину скорости ползучес-ти образцов 4, Однако скорость вращения .колец 2 значительно выше скорости ползучести образцов 4, поэтомуизменение скорости вращения колец О12 на столь малую величину не приводит к...
