Установка для механических испытаний образцов материалов при циклическом нагружении

Номер патента: 1772681

Автор: Лодус

ZIP архив

Текст

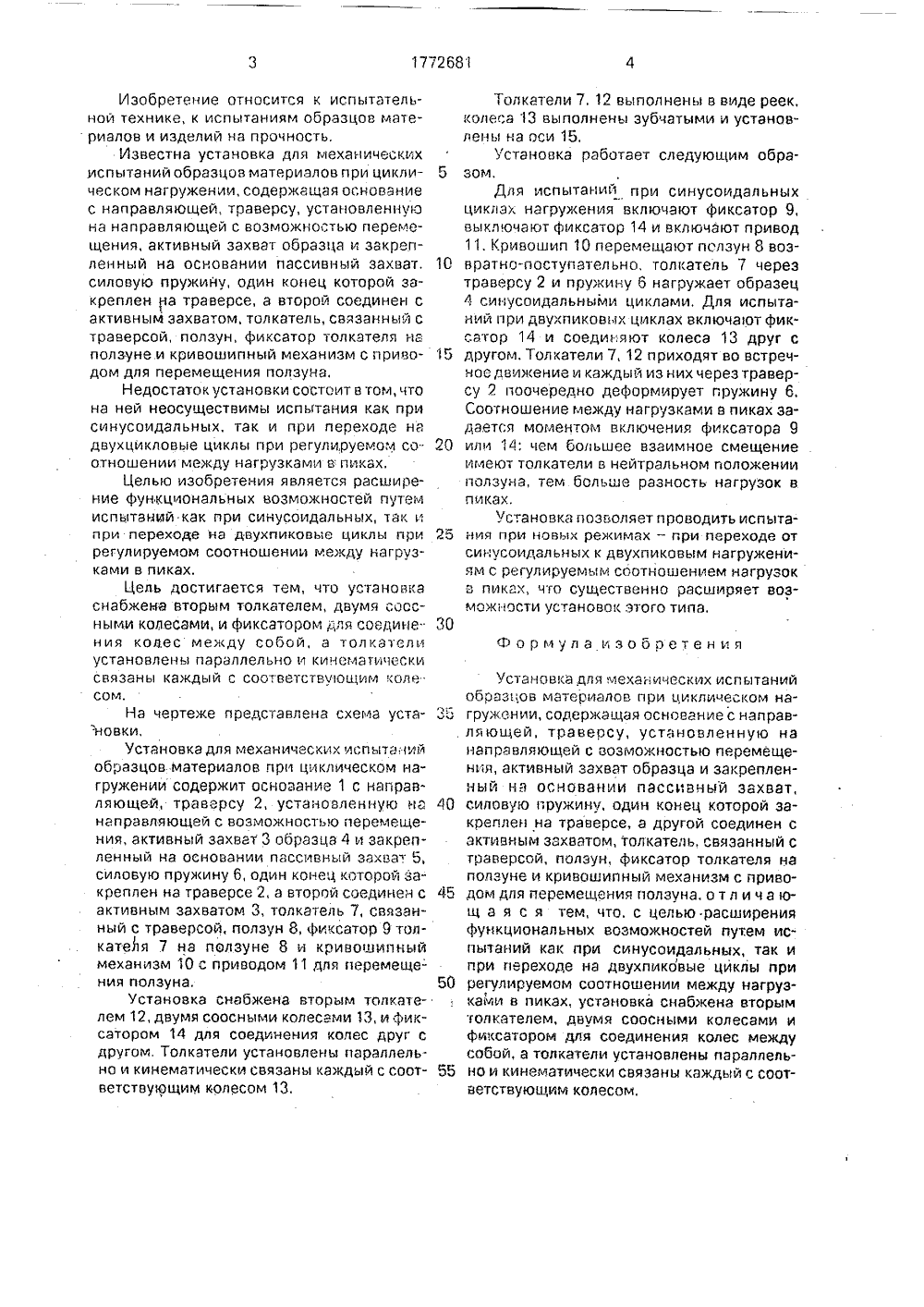

,Ж 17726 ч 3/ ГОСУДАРСТВЕННЪЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЪТИПРИ ГКНТ СССР ПИСАНИЕ ИЗОБРЕТЕНИ АВТОРСКОМУ ТЕЛЬС(57) Изобретение относит ной технике, а именно механических испытаний алов при циклическом на изобретения является рас ональных возможностей как при синусоидальных, т на двухпиковые циклы и соотношении между нагру тэновка содержит основа образца 3, пружину 5, то подвижную траверсу 7, п 9, кривошип 10, колеса 12,(21) 4900065/28(56) Авторское свидетельство СССРМ 1590956, кл. 6 01 ч 3/34, 1989.(54) УСТАНОВКА ДЛЯ МЕХАНИЧЕСКИХИСПЫТАНИЙ ОБРАЗЦОВ МАТЕРИАЛОВПРИ ЦИКЛИЧЕСКОМ НАГРУКЕНИИ ся к испытательк установкам для образцов материгружении. Целью ширение функци-. путем испытаний ак и при переходе ри регулируемом зками в пиках. Усние 1, захваты 2, 4 лкатели 6, 11. неолзун 8, фиксатор фиксатор 14. 1 ил.Изобретение относится к испытательной технике, к испытаниям образцов мате риалов и иэделий на прочность.Известна установка для механическихиспытаний образцов материалов при циклическом нагружении, содержащая основаниес направляющей, траверсу, установленнуюна направляющей с возможностью перемещения, активный захват образца и закрепленный на основании пассивный захват,силовую пружину, один конец которой закреплен на траверсе, а второй соединен сактивным захватом, толкатель, связанныл страверсой, ползун, фиксатор толкателя нгползуне.и кривошипный механизм с приводом для перемещения ползуна.Недостаток установки состоит в том, чтона ней неосуществимы испытания как присинусоидальных, так и при переходе надвухцикловые циклы при регулируемом соотношении между нагрузками в пиках.Целью изобретения является расширение функциональных возможностей путемиспытаний как при синусоидальных, так ипри перЕхаде на двухпикавье циклы прирегулируемом соотношении между нагрузками в пиках.Цель достигается тем, чта установкаснабжена вторым толкателем, двумя саосными колесами, и фиксатором для соединения колес между собой, а талкателиустановлены параллельно и кинематическисвязаны каждый с соответствующим колесам.На чертеже представлена схема установки,Установка для механических испыта. гийобразцов материалов при циклическом нагружений содержит основание 1 с направляющей, траверсу 2, установленную нанаправляющей с возможностью перемещения, активный захват 3 образца 4 и закрепленный на основании пассивный захват 5,силовую пружину б, один конец которой закреплен на траверсе 2, а второй соединен сактивным захватом 3, толкатель 7, связанный с траверсой, палзун 8, фиксатор 9 толкателя 7 на ползуне 8 и кривошипныймеханизм 10 с приводом 11 для перемещения ползуна.Установка снабжена вторым талкателем 12, двумя соосными колесами 13, и фиксатором 14 для соединения колес друг сдругом, Толкатели установлены параллельно и кинематически связаны каждый с соответствующим колесом 13,Толкатели 7, 12 выполнены в виде реек,колеса 13 выполнены зубчатыми и установлены на оси 15,Установка работает следующим обра 5 зам.Для испытаний при синусоидальныхциклах нагружения включают фиксатор 9,выключают фиксатор 14 и включают привод11. Кривошип 10 перемещают палзун 8 воэ 10 вратно-поступательно, толкатель 7 черезтраверсу 2 и пружину б нагружает образец4 синусоидальными циклами, Для испытанлй при двухпиковых циклах включаот фиксатор 14 и соединяют колеса 13 друг с15 другом. Толкатели 7, 12 приходят во встречное двлжение и каждый из них через траверсу 2 поочередно деформирует пружину б,Соотношение между нагрузками в пиках задается моментом включения фиксатора 920 или 14: чем большее взаимное смещениеимеют талкатели в нейтральном положенииползуна, тем больше разность нагрузок впиках.Установка позволяет проводить испыта 25 ния при новых режимах - при переходе отсинусоидальных к двухпиковым нагружениям с регулируемым соотношением нагрузокв пиках, чта существенно расширяет возможности установок этого типа,У 0Формула иэооретения Установка для механических испытанийобразцов материалов при циклическом на 35 гружении, содержащая основание с направ. ляющей, травеосу, установленную нанаправляющей с возможностью перемещения, активный захват образца и закрепленный на основании пассивный захват,40 силовую пружину. один конец которой закреплен на траверсе, а другой соединен сактивным захватом, толкатель, связанный страверсой, ползун, фиксатор толкателя наползуне и кривошипный механизм с приво 45 дом для перемещения ползуна. а т л и ч а ющ а я с я тем, что, с целью. расширенияфункциональных вазможностей путем испытаний как при синусаидальных, так ипри переходе на двухпиковые циклы при50 регулируемом соотношении между нагрузками в пиках, установка снабжена вторымтолкателем, двумя соосными колесами ификсатором для соединения колес междусобой, а талкатели установлены параллель 55 но и кинематически связаны каждый с соответствующим колесом,

Смотреть

Заявка

4900065, 11.12.1990

ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГОРНОЙ ГЕОМЕХАНИКИ И МАРКШЕЙДЕРСКОГО ДЕЛА

ЛОДУС ЕВГЕНИЙ ВАСИЛЬЕВИЧ

МПК / Метки

МПК: G01N 3/34

Метки: испытаний, механических, нагружении, образцов, циклическом

Опубликовано: 30.10.1992
