Номер патента: 1629822

Опубликовано: 23.02.1991

Автор: Лодус

МПК: G01N 3/56

Метки: испытания, трение

...8 на секторе 12, и шарниром 17, связывающим захват 6 образца с прижимным приспособлением 11.Прижимное приспособление выполнено в виде штока 11, подпружиненного пружиной 18 и винтом 19 к шарниру 17. Груз 3 смещается лебедкой 20, а колебания рычага фиксируются по линейке 21.Установка работает следующим образом.Вращением винта 19 через пружину 18 поджимают шток 11 и захват 6 с образцом 7 к контробразцам 9 и 16 с заданным усилием. Посредством лебедки 20 смещают груз 3 и освобождают его. Под действием груза 3 маятник 2 совершает качания, поворачивает колесо 4 и сектор 12. Вместе с сектором 12 вращается винт 13 относительно гайки 14, в результате чего сектор 12 совершает также возвратно-поступательные осевые перемещения, Это приводит к...

Номер патента: 1629820

Опубликовано: 23.02.1991

Автор: Лодус

МПК: G01N 3/56

Метки: испытания, трение

...1, выполненными в виде электромагнитов. Колсо 20 связано с инерционным грузом 14. Фиксаторы 28 - 32 связаны с соответствующими колесами с помощью шестерен 34 - 38. Инерционный груз 14 зафиксирован фиксатором 33.Установка работает следующим образом.Посредством фиксатора ЗЗ фиксируют инерционный груз 14 относительно корпуса 1. Механизмом 13 создают заданное поджатие контробразцов и образцов и производят предварительный притир. Для этого включают привод 2 и вращают вал привода при выключенных муфтах 7, 8 и 25 - 27 и включенных фиксаторах 28 - 33. Поочередно отключают эти фиксаторы и включают соответствующие муфты на колесах, с которыми связаны данные фиксаторы, Это приводит к поочередному вращению отдельных колес с соответствующими...

Номер патента: 1629816

Опубликовано: 23.02.1991

Автор: Лодус

МПК: G01N 3/34

Метки: динамических, испытаний, образцов, стенд

...7, закрепленный на торце штанги 4, направляющую 8, установленную параллельно штанге 4, набор грузов 9 и 10, расположенных на направляющей 8,Стенд снабжен второй направляющей 11, установленной вдоль направляющей 8 и под углом к ней, тягой 12, один конец которой взаимодействует с направляющей 11 и толкателем 3, связывающим тягу 12 со штангой 4.Направляющая 11 установлена на винтах 14 и 15, регулирующих угол наклона этой направляющей к первой направляющей 8. Захват 6 имеет каретку 16, обеспечивающую возможность испытаний при растяжении образца. Усилие с тяги 12 на образец 7 передается через пружину 17. Приспособление для поджатия штанги выполнено в виде ролика 5 и рукоятки 18 для смещения ролика. В торце направляющей установлена наковальня...

Номер патента: 1629814

Опубликовано: 23.02.1991

Автор: Лодус

МПК: G01N 3/34

Метки: группы, испытаний, образцов, усталостных

...для образцов 13, а также приспособлением 14 для смещения шайбы 4 вдоль вала 3.Фиксатор 9 выполнен электромагнитным и состоит из якорей 15, колодок 16 и катушек 17.,Шайба 4 установлена на валу 3 на скользящей шпонке 18. Приспособление 14 для смещения шайбы 4 представляет собой винт 19 с электромагнитом 20 для взаимодействия с шарниром 21, установленным на шайбе 4. Для догружения образцов 8 и 13 предназначены винтовые нагружатели 22.Установка работает следующим образом.Для испытаний при независимом нагружении образцов 8 и 3 вращением винта 19 подводят электромагнит 20 к шарниру 21, включают электромагнит 20 и перемещают кулачковую шайбу 4 вдоль вала 3 в положение, в котором на группах образцов 8 и 13 создается выданное соотношение...

Номер патента: 1629811

Опубликовано: 23.02.1991

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, прочность

...рейки 11, установленной на основании соосно ведомому зубчатому колесу 10, на торце которой закреплен захват 7, шестерни 12, взаимодействующей с круглой рейкой, и второго привода 13, связанного с шестерней 12 и включающего рычаг 14 с грузом 5 и приспособление 16 для смещения рычага 14.Кроме того, установка снабжена двумянагружателями 17 и 18 в виде упругихэлементов, закрепленных на основании, причем нагружатель 17 связан с ведомым зубчатым колесом 10 с обеспечением вращения последнего, а нагружатель 18 связан скруглой рейкой 11 с обеспечением ее свободного осевого перемещения. Приспособления 5 и 16 для смещения рычагов 3 и 4 соответственно выполнены в виде лебедок 19 и 20 с тягами 21 и 22 и электромагнитными замками 23 и...

Номер патента: 1629808

Опубликовано: 23.02.1991

Автор: Лодус

МПК: G01N 3/30

Метки: испытания, копер, маятниковый, образцов

...маятника.Копер снабжен дополнительными ведомыми колесами 9, установленными на стойке, зубчатыми рейками 10, связанными с колесами, и дополнительными опорами 11 и 12 по числу слоев разрушения, при этом опоры 2, 3, 11 и 12 через одну связаны с рейками 1 О и со стойкой 1,Для испытаний при разных скоростях деформирования колеса 7 - 9 имеют разные диаметры. Для испытаний при неодновременном начале деформирования слоев рейки установлены с разными зазорами относительно соответствующих опор.Маятниковый копер работает следующим образом.При повороте штанги 5 под действием груза 6 происходит поворот ведущего колеса 7 и ведомых колес 8 и 9 с перемещением реек 10. При перемещении рейки 1 О перемещают взаимодействующие с ними опоры 3 и 12...

Номер патента: 1629796

Опубликовано: 23.02.1991

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, образцов, центробежная

...11, и выключают фиксатор 27 на грузе 1 О. Включают привод 4 вращения и приводят во вращение платформу 2 с направляющей 8, захватами 12 и 14, грузом 10 иобразцом 16. Груз 10, соединенный с захватом 12, создает центробежную нагрузку наобразце 16, неравномерно распределенную поего длине так, что наибольшие растягивающие напряжения действуют вблизи захвата 14, и где приращение напряжений возникает за счет вращения массы образца.Усилие, равное усилию на захвате 14, передается посредством тяг 8 и 19, ползунов22 и 23 и шарнира 26 на захват 15 и нагружает образец 17 одинаковыми по его длинерастягивающими напряжениями, равныминапряжениям вблизи захвата 14 на образце 16. Осуществляется взаимодействие между образцом 16, нагруженным центробежным...

Номер патента: 1629535

Опубликовано: 23.02.1991

Автор: Лодус

МПК: E21C 39/00

Метки: горных, испытаний, полевых, пород

...задаетсяпрограммой испытаний. Параметры колебаний нагрузки задают начальнымсмещением груза, его массой и жесткостью пружины 6. 1 ил. ны 6, С пуансоном 3 соединен центральный шарнир 12 двухэвенника, крайние шарниры 14 и 15 которого установлены соответственно на ползунах 9 и 10. В устройстве могут использоваться одновременно и более одного пуансона, что задается числом двухзвенников на полэунах 9 и 10, На чертеже показан вариант с двумя пуансонами 3 и 16. Иа пуансонах 3 и 16 установлены датчики 17 для регистрации усилий. Гайка 5 соединена с втулкой 8 посредством шарнира 18.Устройство работает следующим образом.Для испытаний при нагружении участка массива под пуансонами 3 и 16 постоянным или постепенно изменяющимся усилием вращением...

Номер патента: 1627911

Опубликовано: 15.02.1991

Автор: Лодус

МПК: G01N 3/56

Метки: испытания, трение

...помошью у,.едндг;)у.:сен 1 под:+:Емд от образ ец 3 к поПринс с: гко тробрдэцд 5 .Тдз,;п:.и усегпес и, )1 рц сецоснеоу:те 16 11 вслючспиой ьуфте 15 включают ирвод )1 ирсзщен,я )дс 1(ручедю 1 н)р 1 Е 0;1 ий Г)э 13 до ско)о ти, при 1;озорой нд исм .апд диг с з дц)нн;.е Оц ьем э тсЕ) е ец 1 вк;) - чаю г .уо)ту 15 п 1 сл ючдют ег,11)ту 1 б передают вреьцеееее от груза 13 ед передачу 19, Дя цсцытдпей рп ьозврдте 10 поступатсзт 01 тТреГс.1 си 1 об) дав цд 3 по позсрх-, ости Есст 1 обр.,)зеее 5включ иот муе)Ты 20 и 21, в результатечего эксце)ггрцки 9 и О посредствомго,кателей 11 и 2 цикличес ки переме.дот образец 3 цо полной редлизае 11 эн ргии, накопленной г),уэом 13.е,.5 1 иее сзеецй при поступательном перз 1,1111 еп 15 Обраэцл 3 по...

Номер патента: 1627907

Опубликовано: 15.02.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, нагрузки, образцов, осевые, ударные, циклические

...1. и 7,здкрсцсеппснс ц; снобассых кадсс рычага;3 11 и 12 саат.с. стцуюг., грузам 13 и 4 ш кагорк 3 дк 3 сцы саотиетстнусщие здхгсдты 15 и9,.151 образца 3 16 и 17.э 5л .Онисеи 51 п 1 оиз ва;ите.ьцаст 1 пспытдсц пд осцацспнспрдз.сеосспасескапько групп дцдлогпчссх ро:икаи с.роч.сдси руд ди и 3,хсТдм:, абрз -сгагс, 1 рцчем для регулцронация параметраи ис:пцп ашш применяют грузы разОс О иесд,Устдцакд дпя 1 сссытаций образцов мдтерцасоц работает следующим образом.сгаючдо принод 3 нращеция и вращаю. бардбдп 2 пратиц часовой стрелк , О сар гсжу 3, При вращении бар абацд 2 уто щецссые усдстки 6 гибкого элемаггд 5 паоче 1 едца попаддот ц зазор ;чкду распкдмц 7 и Я каждой группы, 13 3 гаму происходит поворот роликов 7 1: 0 с р:шагами 11, 12 1...

Номер патента: 1627906

Опубликовано: 15.02.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, нагрузки, ударные, циклические

...1 ПРОИЗ ВОЛЬНОМ .157-,: :ПТ лгрузки цо периметру пот,: 7 (7 (73 ГО Сгг т 7;Л ООРЛЗЦЛ а).,) сртеже представлеиа схема усСС т ттц Ц 1, 15"г) т Сика;с)де.жщ,ципццдр Оскиичс 1, угт,:.еццые цд цем злхтзаты 2пл" О: (азе 4 т устнов)7 в 7 с .7,7 7 (1(с,:;Степ(75 те прт/жцди 5 (7 дл 777"т. ССо бца;7:С Ттг( гСТ 70 ЦЛС(С О. 7 Г(:; с:;т" .7 С.гтц удр. В, УСГЛ 3Ус:тлт;Очка (тл. отает слегуащг м обрдрелиз )з аиодействует со всеми фрики оцци накладками 11, и при разнойцлце сс)лугаот сс реп из нескольких у,7 ст 5 ов цо чцс;лу Лспддок 11 разной си ы. )Зрте сила удара возрастает с ; нспичет 0 длины фрикциоццой цак)д,1- л ) 1, При использовании одиночной.;1.сп П ой цакладки 11 исытацил 7 тГС 705 Г п(3 ц пиложс)гии цГ)узки пос пед тглтгь о воль периметра...

Номер патента: 1627905

Опубликовано: 15.02.1991

Автор: Лодус

МПК: G01N 3/34

Метки: нагружения, образца, циклического

...мехдО низмд ндгУжевя) кдждьп из катарых выполнен в виде связдцаО с приводам 11 вроеия диска 12, эксцентрична установленного цд ега торцовой поверхности пальца 13 и рдсцапаженнай в ндпранллююей 4 карусд 150прямоугольной рамки 15, которая охатьвдет саответствусщи" палец3 исое.иненд с соатпетстунц талкателем 7. 55Устройство работает спегулм Образом,Включая адин из приводов 9 механизма цдгружеция, Осущестгяг ксвязанного с другицз захватов образца 2, регулировку режима работыкоторого осуществляют аналогично. Измеепия Ормь циклической нагрузкидсбвдотся также изменением с помощьювинта 1 О, например расстояния между упорами 5, 6 соответствующего захвлтл, режим цдгружепя изменяют срегулируемой последовательностью путем последовательного...

Номер патента: 1627904

Опубликовано: 15.02.1991

Автор: Лодус

МПК: G01N 3/32

Метки: деформации, образцов

...захватом 4, груз 6, закрепленный на конце упругого элемента 5,ОПИСАНИЕ ИЗОБРЕТЕНИЯплатформы 7 вдоль винтов 13 осуществляется приводом 8 путем вращения гаек 14.Установка работает следующим обра 5 зом.Для испытаний при одноцикловом нагружении винтом 12 деформируют пружину 5 растяжением так, чтобы точка А соединения пружины с винтом оказалась в центре окружности изгиба направляющей 9. При этом на образце 3 создается заданная осевая нагрузка. Вращением.лебедки 10 смещают груз 6 по направляющей 9, при этом натяг пружины з и суммарная осевая и изгибающая нагрузки на образце остаются неизменными. Выключают замок 11 и груз под действием собственного веса совершают возвратно-пос гупательные перемещения вдоль направляющей 9 с затухающей...

Номер патента: 1627903

Опубликовано: 15.02.1991

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, усталость

...Корректор Н.Ревская Редактор А.Долинич Подписное Тираж 385 Заказ 334 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб д. 4/5Производственно-издательский комбинат "Патент", г.Ужгород ул. Гагарина 101 Изобретение относится к испытательной технике.Цель изобретения - расширение номенклатуры испытуемых образцов путем5испытания как линейных, так и дисковых образцов.На чертеже изображена установкадпя испытания образцов.Установка содержит корпус 1, размещенные на корпусе 1 ведущее коническое зубчатое колесо 2, электропривод 3 вращения ведущего коническогозубчатого колеса 2, ведомые конические зубчатые колеса 4, взаимодействующие с ведущим коническим зубчатымколесом 2 и...

Номер патента: 1627899

Опубликовано: 15.02.1991

Автор: Лодус

МПК: G01N 3/32

Метки: затухающими, колебаниями, нагружения, образцов

...по числу колес, дополнительными муфтами, предназначеннымидля соединения рычагов с соответствующим дополнительными колесами, идополнительными лриспособлепиями дляотклонения дополнительных грузов отположения равновесияНа фиг 1 представлена схема установки; на фиг, 2 - то же, нид сверху.Установка содержит корпус 1, захваты 2 и 3 для образца 4, нагружающий механизм, включающий колесо 5,связанное с захватом 3, упругий элемент 6, груз 7, взаимодействующийс колесом 5, и приспособление Я для40отклонения грузов 7 от положенияравновесия,Установка снабжена рычагом 9 и муфтой 10, связьнающей рычаг 9 с коле -сом 5. Груз 7 установлен ца рычаге 9,Кроме того, установка снабженадополнительными колесами 11 и 12,кинематически связанными с колесом...

Номер патента: 1627897

Опубликовано: 15.02.1991

Автор: Лодус

МПК: G01N 3/24

Метки: группы, испытания, образцов, срез

...закрепленной на платформе 2 направляющей 9, установленного в ней с возможностью фиксацииэлектромагнитным фиксатором 10 груза11, который гибкой тягой 12 намоткойсоединен с поверхностью втулки 7.Установка работает следующим образом,В пазу 5 платформы 2 на удаленииот ее оси вращения с помощью гайки 6закрепляют матрицу 4 со втулкой 7 иобразцами 8 в их соосных отве,.стиях,оси которых образуют угол с осью вра 45щения платформы 2., Включают привод 3и разгоняют платформу 2 до скоростивращения, при которой в образцах 8возникают необходимые массовые силы,В связи со ступенчатой формой матрицы4 н различным удпенис г образцов 8 отоси врашения платформы н их сечениях,совпадающих с поверхностяии кон,актаповерхностей матрицы 4 и втулки 7,возникают...

Номер патента: 1627895

Опубликовано: 15.02.1991

Автор: Лодус

МПК: G01N 3/20

Метки: исследования, нагружении, образцов, совместном, энергообмена

...и 24 закрепляютсоотг .тственно в захватах 11, 12 и 19,20 для осевого нагружения и в захватах22 и 23 - для нагружения изгибом, Включают источник 9 давления и через аккумулятор 6 и вентили 7 и 8 создаютв полостях 10 и 18 гидроцилиндров 416 1 В с 5 и 16 давление,. При этом последниеперемещают захваты 11 и 19 с вццтдп3 и 15 в осевых иапрдвлеццях, деформируя образцы 13 и 21 соответственносжатием или растяжением. В результдтеосевого перемещения винтов 3 и 15 поо.рачиваются связанные с ццп соответствующие колеса 2 ц 14 вместе с торцовыми захватами 22 и 23, втупкд 1 п 25и 26 и центральньпп захвдтд 1 п 29 ц30, В результате ндгружепе обрдзцд 24изгибом происходит в двух вздимцоперпендикулярных плоскостях, В процессе нагружения аккумулируют...

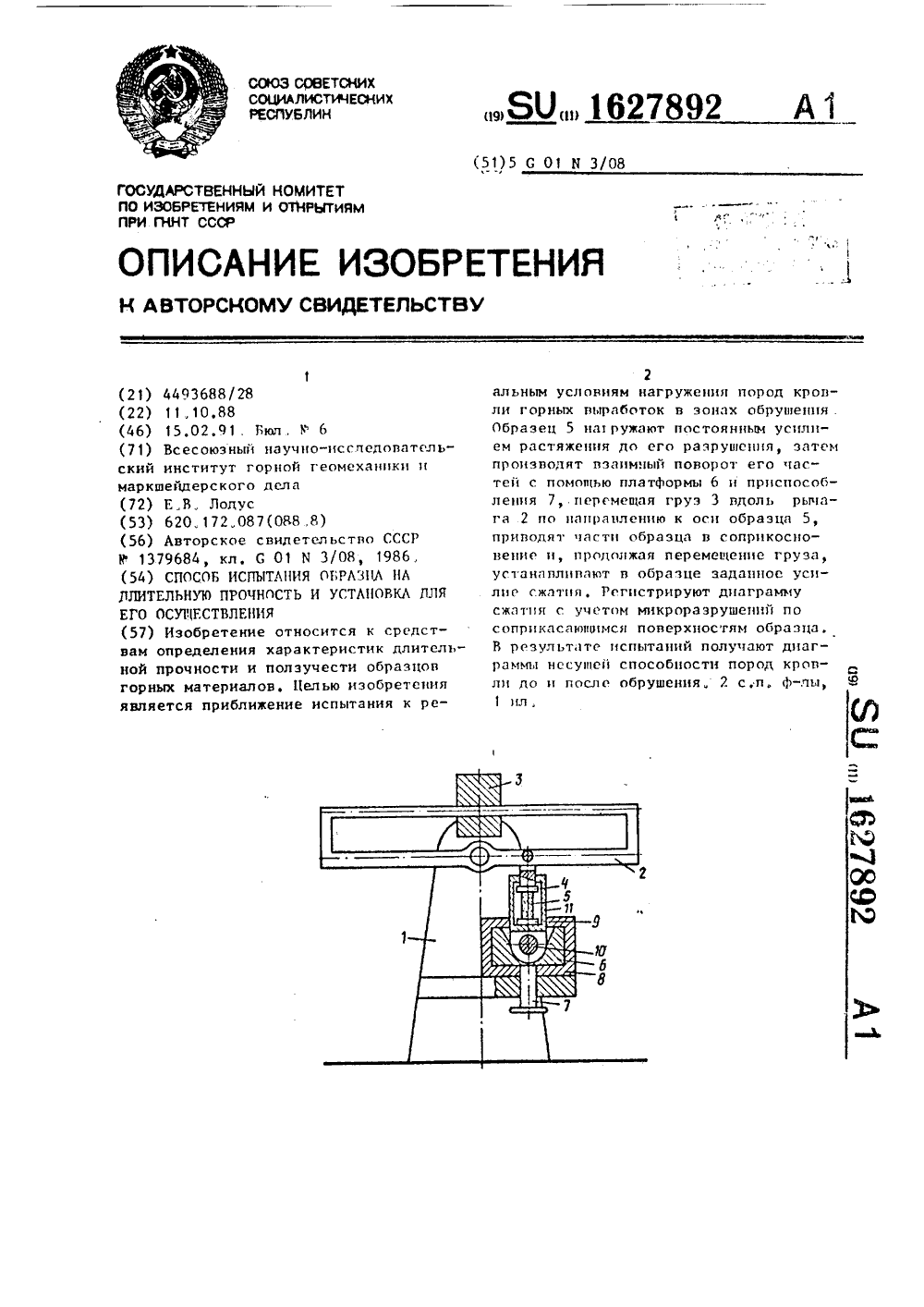

Номер патента: 1627892

Опубликовано: 15.02.1991

Автор: Лодус

МПК: G01N 3/08

Метки: длительную, испытания, образца, прочность

...поворот рычагэ 2 приразрушении образца, 25Рычаг 2 выполнен в виде замкнутойрамы, одна стойка которой соединенас оснпвакнем 1 и активным захватом 4,а на другой стойке установлен с возможиоетью перемещения вдоль нее груз30Способ осуществляют следующим образом.Образец 5 устг вдавливают в захватах4 и 9 установки и, перемещая груз 3вдоль рычага 2, устанавливают заданное усилие растяжения в образце, Регистрируют диаграмму полэучести образ-.ца при растяжении известными методами и выдерживают образец до его раз 40рушения, сохраняя заданное у илиерастяжения перемещением груза 3 вдольрычага 2 по направлению от оси образца.После разрушения образца приспособлением 7 поворачивают ;.латфориу 6 с45пассивным захватом 9 на требуемыйугол, осуществляя тем...

Номер патента: 1627886

Опубликовано: 15.02.1991

Автор: Лодус

МПК: G01N 3/00

Метки: исследования, свойств, физико-механических

...3 и 4 размещены червячные колеса 23 ц 24, кцнематцчески взаимодействующие с соответствуюм червячными винтами 19 и 20, устанонленнье с возможностью перемещения вдоль последних, На колесах 23 и 24 размещены соответствующие валы25 и 26, установленные с возможностью вращения и осевого перемещения при помощи скользящих шпонок 27. Вчлы 25 и 26 установлены во втулках 15 и 16, а на торцах втулок 25 и 26 закреплены соответствующие захваты 28 и 35 29 ля крепления образца 30, кинематически связанные с торцами соответствующих валов 25 и 26, На станине 2 установлен привод 31 вращения ходовьм винтов 7 и 8, Между основанием 1 40 и станиной 2 закреплена стойка 32, предназначенная для последовательного размещения на ней измерительных приборов 33 и...

Номер патента: 1627515

Опубликовано: 15.02.1991

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, усталость

...которой установлен ролик 15, Эксцентрики 6 и 7 имеют пальцы 20 и 21, установленные в отверстиях в площадке 9 и соединенные с приводом 8 посредством передачи 22, обеспечивающей синхронное вращение пальцев 20 и 21 с равной скоро 1627515стью и в одном направлении, при этом пальцы 20 и 21 установлены с равным эксцентриситетом. Пассивный захват 4 перемещается вдоль стойки 2 винтовым приводом 23 стойка 2 перемещается вдоль основания винтовым приспособлением 24,Установка работает следующим образом,Для испытаний на чистый круговой изгиб отключают фиксатор 14 и включают привод 8. Передача 22 вращает эксцентрики 6 и 7 и пальцы 20 и 21 перемещают площадку 9 по окружности беэ вращения вместе со втулкой 10 и активным захватом 16 образца 5, Для...

Номер патента: 1626125

Опубликовано: 07.02.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов

...нагружения, выполненный в виде находящегося в зацеплении с зубчатой рейкой 2 зубчатого колеса 15, груза 16 - маятника с электромагнитным фиксатором 17 для жесткого соединения его с зубчатым колесом 15 и привода 18 для смещения груза 16.Установка работает следующим обраВращением винтов 8 образцы 5 нагружают в осевом направлении. Каретки 9 размещают в направляющих 6 в различных положениях и дополнительными захватами крепят на соответствующих образцах, разделяя их на части, связанные с захватами 4 и нагружаемые только осевой нагрузкой и ми для отдельных образцов 5 обеспечивают положениями кареток 9 в соответствующих направляющих 6 и закреплением их дополнительными захватами 10 на соответствующих образцах 5, 1 ил. связанные с захватами 3...

Номер патента: 1626123

Опубликовано: 07.02.1991

Автор: Лодус

МПК: G01N 3/30, G01N 33/38

Метки: динамических, изгиб, испытаний, образца, стенд

...2 и инерционный груз 3 установлены на направляющих 9 соосно. Привод ударника 2 выполнен в виде пружины 1 О, тяги 11 и барабана 12 с электромотором 13, Тяга 11 соединяется с ударником 2 фиксатором 14. Фиксаторы 7 выполнены электромагнитными и закреплены на ударнике 2. Дополнительные грузы 6 имеют различную массу и установлены с возможностью перемещения в направляющих 15. На направляющих 9 установлен упор 16, ограничиваюций перемещение ударника 2. Активные захваты 8 выступают над пассивными захватами 4 на расстояние, равное начальной деформации участков образца. Стенд работает следующим образом.Включают электромотор 13 и посредством вращения барабана 12 и намотки на него тяги 11 перемешают ударник 2 и деформируют пружину 1 О. Выключают...

Номер патента: 1626119

Опубликовано: 07.02.1991

Автор: Лодус

МПК: E21C 39/00, G01N 3/08

Метки: горных, испытаний, полевых, пород, прочностных, условиях

...короцьх . уст;)цов.цццук)ц)ц и, рцчгц цу;)и оцх 3 е вочиж по тью),)иое) о е 1)ем.е)ицее.и" цек) е о,е)х 7кое пей ццц. 45 ,) 1, ц лиц,ц те,цй клицй црц.цыц) ценный в иле )еиц 11, ицхолействуюцего с торцом буровой коронки 9, цтацги 12, соединенной с клином 11, и гайки 13, установленной нд резьбоцол хгостовике штанги 12.Дли обеспечения дополнительной нагрузки участка стеки скважины 2 устройство снабжено сменной втулкой 14 1 фиг. 2), устдцдцлцвдемой коццентрично пуансону 3 (вместо буровой коронки 9) и взаимолей 55 ствуюцей с клином 11 дополнительного клинового приволд. Привод 8 вращения связан е колесом 7 посредством гибкой связи 15 Вечичицы нагрузки ца пуансоне 3 и сменной втулке 14 регистрируются с помощью датчиков 16 и 17.Устройство...

Номер патента: 1620915

Опубликовано: 15.01.1991

Автор: Лодус

МПК: G01N 3/56

Метки: испытания, напряженном, образцов, плоском, состоянии, трение

...используетсяпри исследовании работы при подвижкахслоев горных пород. 1 ил. зы 12 и 16 удерживаются на направг,ляющей 3 фиксаторами 18 и 19 соответственно. Все Фиксаторы выполнены электромагнитными и состоят из подпружиненных якорей, входящих во впадины между зубьями направляющей 3, и катушек для перемещения якорей, Усилия на пружине 11 регулируются винтом 20Установка работает следующим образом.Выключяот фиксатор 18, груз 12 при падении взаимодействует с захватами и перемещает их вдоль направляющих 2 и 3. При этом колесо 13 вращается и перемещает рейку 14 с тягой 10 и захватом 8, Образец 9 перемещается относительно контробразцов 6 и 7. Пружина 11 деформируется и создает нарастающее сопротивление перемещению захватов вдоль...

Номер патента: 1620914

Опубликовано: 15.01.1991

Автор: Лодус

МПК: G01N 3/56

Метки: испытания, напряженном, образцов, плоском, состоянии, трение

...зависимости от направления намотки тяги 15 усилие на пружине 12 и усилие обжатия образца 9 либо снижаются, либо возрастают. Дляциклического изменения усилия обжатияприменяется эксцентрично установленный на колесе 16 палец 19. Изобретение используется при исследованииэнергозатрат на подвижки в элементахгарного массива при ударах и выбросах,1 э,п. Ф-лы, 1 ил. Для испытаний при снижении нагрузки обжатия в исходном положении задают начальный натяг на пружине 12, а навивку конца тяги 15 на барабан 13 осуществляют в направлении, показанном на чертеже. Сбрасывают груз 11 с помощью лебедки 20 или опускают его плавно. При перемещении груз 11 смещает захваты 4 и 5 вдоль направляющей 2, при этом тяга 10 перемещается по направляющей 3 и смещает...

Номер патента: 1620908

Опубликовано: 15.01.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, усталость

...4, осевой нагружатель,вьполнениый в виде установленнойс возможностью вращения на основании1, охватывающей захват 2 и соединенной с ним шпицами втулки 5, винта 6во втулке 5 и .пружины 7 сжатия, расположенной во втулке 5 между винтом6 и захватом 2, привод 8 вращенияс передачей цилиндрическими колесами9 и 10, одно из которых закрепленона валу привода 8, а другое - навтулке 5, последовательно установленные на основании 1 и находящиесяв зацеплении друг с другом несколькопар колес 11-16, диаметр которых вкаждой паре,.например 11, 12, одинаков и различен у разных пар, и прузины 17 по числу пар колес 11-16,соединяющие периферийные точки торцоводинаковых колес, а одно из крайнихколес, например колесо 11, жесткосоединено с захватом...

Номер патента: 1620906

Опубликовано: 15.01.1991

Автор: Лодус

МПК: G01N 3/32

Метки: деформирования, образцов, циклического

...Н.МезенцевТехред Л.Сердюкова Корректор.С.Черни Редактор М,Келемеш Заказ 4241 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101 Изобретение относится к испытательной технике, а именно к установкам для циклического деформирования образцов материалов.Цель изобретения - расширение функциональных воэможностей путем обеспечения как одноцнклового, так и двухциклового деформирования не только с одинаковой частотой затухаю щпх колебаний нагрузки на взаимодействующих участках образца, но и с различной частотой.На чертеже представлена схема предложенной установки, общий вид.Установка...

Номер патента: 1620905

Опубликовано: 15.01.1991

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, усталость

...общий вид.Установка содержит корпус 1, установленные в нем два соосных торцо вык захвата 2, 3 образца 4, соединенный с одним иэ захватов 2 привод 5 вращения, механизм нагружения, включающий центральный захват 6 с грузом 7, взаимодействующий с захватом 6 груз 8, каретку 9, установленное в каретке 9 приспособление для циклического подъема груза 8, включающее эксцентрик 10, рамку 11 и привод 12, и установленное на корпусе 1 приспо соблепе для возвратно-поступательного перемещения каретки 9, включающее зксцентрик 13, рамку 14 и привод 15. Груз 8 связан с рамкой 11 с помощью гибкой тяги 16, 30Дя испытаний при осевом нагружепш образца установка снабжена дополнительным винтовым нагружателем 17. Захват 6 выполнен в виде подшипниковой...

Номер патента: 1620903

Опубликовано: 15.01.1991

Автор: Лодус

МПК: G01N 3/32

Метки: затухающих, изгиб, испытания, колебаниях, нагрузки, образцов

...Захваты образца, каждый в видепары упоров 14, 15, предназначенныхдля поочередного взаимодействия спротивоположными поверхностями образца 8, размещены на соответствующих ползунах 11, 12. Привод перемещения рычага 5 из положения равновесиявыполнен в виде лебедки 16 с гибкойтягой 17 и замком 18.Установка работает следующим образом.Посредством лебедки 16 тяги 17перемещают рычаг 5 из положения равновесия. При этом поворачивается захват 7 с образцом 8 и перемещаютсяползуны 11, 12 по направляющим 9 и1 О, Упоры 14 при таком повороте неизменяют своего положения относительно поверхности образца 8, а упоры 15 перемещаются вдоль оси образца.Пружины 13 формируются и нагружаютобразец изгибом. Посредством замка18 освобождают рычаг 5 и он под действием...

Номер патента: 1620902

Опубликовано: 15.01.1991

Автор: Лодус

МПК: G01N 3/32

Метки: изгибе, испытания, круговом, образцов, усталость

...размещенную в направляющей 8 основания 1, привод кругового поворотаплатформы 7 вокруг оси, перпендику- .лярной основанию, выполненный в видезубчатого колеса 9 и установленныйна основании 1, пассивный торцовойзахват 10 с нагружателем в виде винта 11, установленные на платформе 7,и промежуточную опору 12 образца.Платформа .7 вьполнена в виде части зубчатого колеса и с вертикальнойстойкой 13; в которой размещен винт11, предназначенный для перемещениязахвата 10 вдоль оси стойки 13,Опора 12 выполнена в виде шара сотверстием 6 для размещения образцаи с оправкой для обеспечения вращения шара. В вертикальном направле"нии опора 12 перемещается винтом 14,а в горизонтальном направлении -,.винтом 15.Установка работает следующим образом,Образец...
