Номер патента: 1620898

Опубликовано: 15.01.1991

Автор: Лодус

МПК: G01N 3/22

Метки: испытаний, кручение, образцов, стержневых

...их на участкахобразца 5, механизм поворота каждогоиз захватов 2-4, каждый из которыхвыполне в виде шестерни 6, рейки 7,связанного с рейкой 7 якоря 8 и охватывающей якорь 8 электромагнитнойкатушки 9, Кроме того, устройствосодержит направляющие 10 перемеще, ния каждой иэ катушек 9 с Фиксатором11 и средствами сцепления якоря 8одного механизма с катушкой 9 другого, каждый из которых выполнен вниде кронштейна 12 и фиксатора 13, и механизм 14 подвески образца 5.Установка работает следующим образом.Механизмом 14 создают на образце5 заданную осевую нагрузку. Для нагружения образца 5 при независимом послойном скручивании фиксаторами 13 Фиксируют положения якорей 8 на кронштейнах 12. Включают катушку 9 первого механизма поворота. Якорь 8...

Номер патента: 1619136

Опубликовано: 07.01.1991

Автор: Лодус

МПК: G01N 3/56

Метки: испытания, трение

...работает следуюищм образом.Для испытаний при постоянном вращении образца 4 и перемещении его вдоль контробразца 5 включают привод б.вращения и при включенной муфте 20 вращают захват 3 вместе с контробразцом 5 и барабан 9. Включают электромагнит 15, перемещают втулку 7 в осевом направлении, деформируют пружину 16 и поджимают об" разец 4 к поверхности контробразца 5. Пружины 18 подобраны так, что колеса 11 и 12 не взаимодействуют с барабаном 9 и накладками 10. Включают электромагнит 13, смещают колесо 12 в осевом направлении до контакта с барабаном 9, что приводит Во Вращение втулку 7 и образец 4,Для испытаний при циклическом Вращении образца выключают электромагнит 13 и Включают электрсмагнит 14, в результате чего колесо 12 Выходит из...

Номер патента: 1619129

Опубликовано: 07.01.1991

Автор: Лодус

МПК: G01N 3/34

Метки: группы, испытания, образцов, усталость

...образцов одной группы.Цель изобретения - расширение функциональных возможностей путем обеспечения не только одинакового нагружения всех образцов, но и дополнительного их нагружения индивидальными по частоте и форме циклическими усилиями.На чертеже изображена схема описываемой установки.Установка содержит основание 1, пары соосных захватов 2 и 3, упругую пластину 4, связывающую активные захваты 2 каждой пары, механизм циклического нагружения, выполненный в виде шарнирно соединенного с упругой пластикой 4 стержня 5, ось которого параллельна оси захватов 2 и 3, привода 6 вращения и кулачка 7, расположенного на оси привода 6 и взаимодействующего с торцом стержня 5, механизм возбуждения собственных колебаний, выполненный в виде соосного...

Номер патента: 1619128

Опубликовано: 07.01.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, прочность, трубчатых

...в соответствующих направляющих 8 с возможностью перемещения ударника 9, пружины 10 сжатия и гибкие тяги 11, одними концами связанные с ударниками 9, а другими - с соответствующими барабанами 7 и предназначенные для намотки на эти барабаны 7.Кулачок 7 выполнен из отдельных торцами 12 соединяемых частей.Установка работает следующим образом.Включают привод 5, который через муфту 6 приводит во вращение кулачок 4. Фрикционно связанные с ним барабаны 7 также начинают вращаться, При этом гибкие тяги 11 наматываются на барабаны 7 и перемещают ударники 9 в направляющих 8. Ударники сжимают пружины 10 до тех пор, пока барабаны 7 не попадают в пазы 13 кулачка 4. Попадая периодически в пазы 13, барабаны 7 освобождаются от фрикционной связи с...

Номер патента: 1619127

Опубликовано: 07.01.1991

Автор: Лодус

МПК: G01N 3/34

Метки: исследования, свойств, физико-механических

...зубчатыми шестернями 31 и 32, Резьба на участках 4. и 5 стержней 2 и 3 и гайках 10 выполнена так, чтобы при вращении стержней 2 и 3 обеспечивалось синхронное перемещение гаек 10. 25 30 35 40 45 50 55 Все фиксаторы выполнены электромагнитными, привод фиксатора выполнен в виде якоря и катушки. Толкатели 25 выполнены в виде шаров, размещенных в искривленных отверстиях в обоймах 14 и 15. Привод 13 вращения выполнен реверсируемым.Установка работает следующим образом.Включают привод 13 и приводят во вращение стержни 2 и 3. Для испытание при плавном нарастании сжимающей нагрузки на образце 22 выключают фиксатор 26 и разъединяют кулачки 24 шестернями 23, включают фиксатор 27, соединяющий кулачки 24 с соответствующими обоймами 14 и 15,...

Номер патента: 1619126

Опубликовано: 07.01.1991

Автор: Лодус

МПК: G01N 3/34

Метки: исследований, образцов, физико-механических

...9 и 10 в положения, при которых эа счет разности длины плеч действия веса грузов б и 11 создается нужный изгибающий момент на образце 5. Включают фиксатор 8 и фиксируют поворот рычагов 9 и 10 с грузами 6 и 11. Включают привод 2 и посредством захвата 3 производят скручивание образца 5, При этом упругие элементы 7 деформируются. Выключают фиксатор 8 и рычаги 9 и 10 с грузами 6 и 11 совершают колебания под действием упругих элементов 7 и нагружают образец 5 затухающими колебаниями крутящей нагрузки. При этом, если привод 2 продолжает вращение образца 5, то испытания проходят при разной интенсивности нарастания и спада нагрузки: при встречных поворотах рычагов 9 и 10 и образца 5 скорость нарастания нагрузки на образце выше, чем при...

Номер патента: 1619124

Опубликовано: 07.01.1991

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, кручение, образцов, стержневых

...ющих захватов 2, механизм осевого нагружения с силовой пружиной 5 и средством 6 регулирования ее поджатия, механизм циклического поворота обойм 4 относительно друг друга, привод 7. Обоймы 20 4 выполнены в виде зубчатых прямозубых колес. Механизм циклического поворота обойм 4 выполнен в виде зубчато-реечного механизма, состоящего из набора параллельных реек 8, каждая иэ которых предназ начена для взаимодействия с соответствующей обоймой 4, и расположенных между рейками 8 зубчатых колес 9, На рейках 8 выполнены приспособления для избирательного соединения каждой из них 30 с приводом 7. Для изменения положения привода 7 при соединении его с выбранной рейкой 8 имеется приспособление 10, На обоймах 4 имеются втулки, обеспечивающие...

Номер патента: 1619119

Опубликовано: 07.01.1991

Автор: Лодус

МПК: G01N 3/32

Метки: группы, испытания, образцов, прочность

...в действие привод 16 механизма статического нагружения. Фиксаторами 18 стопорят гайку 17, что при вращенил стержня 10 дает вращение и осевое перемещение стержня. При осевом перемещении сеержня конический участок 15 воздействует на толкатели 14 и нагружают Образцы 7 и 8 осевым усилием, причем на упругих элементах 9 накапливается энергия нагружающеЙ системы. Дальнейшая рабОта на установкеэаВисит От ВыбранноГО режима испытаний, Так, для поочередного смачива- ниЯ пОВ 8 рхности Вращающихся ОбразЦОВ раму 12 и образцы располагают горизонтально, используя ДлЯ этоГО приВОД 3 врэ" щения вала 2, а с помощью станции 22 доводят уровень ПАВ В емкости До такой высоты, чтобы обеспечи 1 ь заданную глубину погружения образцов в ПАВ, Включают привод 13 и...

Номер патента: 1619108

Опубликовано: 07.01.1991

Автор: Лодус

МПК: G01N 3/08

Метки: группы, испытания, образцов, центробежная

...образцов, центробежным грузом 15, Положение захватов 14 относительно груза 15 регулируется упорными винтами 16, Груз 15 движется по направляющим 17, жестко закрепленным на платформе 4 и соединенным с направляющими 8 для реек 9, На платформе 4 располагается балансировочный груз 18.Установка работает следующим образом.Включают привод 3 и разгоняют платформу 4,до скоростей, при которых центробежный груз 15 создает на образцах 12, 13 заданную нагрузку. Дополнительный груз 7, закрепленный на конце рычага бпод действием центробежной силы осуществляет пригрузку одной группы образцов и разгрузку другой группы. Пригружаемые образцы будут деформироваться, в результате чего рычаг 6 и зубчатое колесо 5 будут поворачиваться в направлении, создающем...

Номер патента: 1613927

Опубликовано: 15.12.1990

Автор: Лодус

МПК: G01M 7/08, G01N 3/34

Метки: испытаний, многократные, стенд, удары

...накаждом из грузов 7 колесо 8, котороенаходится в постоянном зацеплениис элементом 5 и имеет возможностьвращения относительно груза 7 иуправляемый фиксатор колеса 8, выполненный, например, н виде электромагнита 9, торцовая поверхность 10которого фрикционно связана с торцемколеса 8 при его фиксации,Стенд работает следующим образом. 20 25 30 Зс 40 их вращения, выполненный, например,в виде электромагнита. При включениификсаторов колеса 8 фиксируются относительно .соответствующих грузов 7, иза счет сцепления с гибким элементом 5 грузы 7 поднимаются на необходимые высоты, после достижения которых при последовательном отключении фиксаторов начинают падать, начиная с нижнего груза, с последующим ударным нагружением образца 4,2...

Номер патента: 1613926

Опубликовано: 15.12.1990

Автор: Лодус

МПК: G01N 3/32

Метки: динамических, испытаний, образцов

...497 ПодписноеОНИИПИ Государственного комитета по изобретениям к открытиям при ГКНТ СССР113035, Иоеква, Ж - 35, Раушская каб д, 4/5 Производственно-издательский комбинат Патент, г.ужгород, ул. Гагарика,101 Изобретение относится к испытательной технике, а именно, к установкам для динамических испытанийобразцов материалов при свободных; функциональных возможностей путем; обеспечения исгытаний как при пос тоянной, так и при переменной инер ционной массе груза.Па чертеже изображена схема описываемой установки,Установка содержит станину 1,,размещенные в ней упругое кольцо 2,приспособление для деформированиякольца 2, выполненное в виде соединенного с кольцом 2 винта 3, находящейся с ним в зацеплении гайки 4,привоца 5 ее вращения, соединенногос...

Номер патента: 1613918

Опубликовано: 15.12.1990

Автор: Лодус

МПК: G01N 3/10

Метки: испытания, образца, прочность, центробежная

...вентилями 26. При использовании жидких сред применяют форсунки, устанавливаемые совместно,с клапанами (форсунки не показаны).Установка работает следующим образом, От источников 11 и 14 через вентили 26 заполняют полости 19 и 21 рабочими среда 10 15 20 25 30 35 40 45 50 55 ми. Включают привод 23, и разгоняют платформу 3 с направляющей 2. Выключают одновременно фиксаторы 15 и б. Груз 15 перемещается вдоль штока 19 и наносит удар по гидроцилиндру 4, При смещении гидроцилиндра 4 среда из полости 21 через клапан 17 и среда из полости 20 через клапан 18 вытесняются в полость под поршнем 5, где размещен образец 9, Происходит деформация пружины 19 и растяжение образца 9. После смещения гидроцилиндра в крайнее положение выключают фиксатор 13, и...

Номер патента: 1612079

Опубликовано: 07.12.1990

Автор: Лодус

МПК: E21C 39/00

Метки: горных, испытаний, полевых, пород

...стержней 12 и 13 для размещения соответственно в отверстии клинового прилива 4 и в прорези клинового участка, и электромагнитных катушек 14 и 15, взаимодействующих со стержнями, Нагрузка на пуансоне измеряется датчиком 16, перемещение пуансона - датчиком 17.Датчики имеют типовую конструкцию. На пуансоне 3 установлен инерционный груз 18.Устройство работает следующим образом,Для нагружения участка поверхности стенки скважины 2 плавно изменяющимися усилиями вращают гайку 7 и путем перемещения штанги 5 с клиновым участком 6 перемещают пуансон 3 в направлении стенки скважины и нагружают участок пород под пуансоном 3. Нагрузку регистрируют датчиком 16, деформацию - датчиком 1.Для нагружения участка поверхности циклическими нагрузками включают...

Номер патента: 1612078

Опубликовано: 07.12.1990

Автор: Лодус

МПК: E21C 39/00

Метки: горных, испытания, полевых, пород, условиях

...нагружения.На чертеже приведено устройство, общий; вид.Устройство содержит корпус 1 для размещения в скважине 2, пуансон 3, установ 1 ленный в корпусе перпендикулярно его оси,; фрикционной колодкой 7, закрепленной наторце штока 5. Пуансон 3 выполнен в видестакана из теплопроводного материала,Шток размещен в стакане и колодка 7контактирует с днищем стакана.Привод вращения штока выполнен в видедвигателя 6 с колесами 8 и 9 и передачей, 10 (ременной, цепной и т.п.). Пружина1 1 соединена со штоком через подшипник12. Шток имеет возможность враще ни яи осевого перемещения благодаря сколь; :зя щей шпонке 13. При вод перемещенияштока выполнен в виде клиновой пары с под:вижной 4 и неподвижной 14 частями, штанги: 15 и гайки 16 для перемещения...

Номер патента: 1610392

Опубликовано: 30.11.1990

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, усталость

...поочередном двухосном нагружении в течение одного цикла.На чертеже представлена конструкция установки для испытания материалов на усталость.Установка содержит основание 1, направляющую 2, выполненную в виде корпуса, инерционные грузы 3 - 6, установленные в направляющей, захваты 7 образца 8, связанные с соответствующими грузами, механизм перемещения направляющей 2, включающий эксцентрики 9,10 с пальцами 11,12, приводы 13,14 вращения эксцентриков 9,10 и рейку 15, на конце которой закреплена направляющая 2, рейка 15 установлена на пальце 11 эксцентрика 9 и имеет осевую прорезь 16, в которой установлен палец 10 эксцентрика 12, Пальцы 11,12 установлены на эксцентриках 9,10 с одинаковым эксцентриситетом. Перемещения грузов вдоль осей...

Номер патента: 1610391

Опубликовано: 30.11.1990

Автор: Лодус

МПК: G01N 3/32

Метки: изгибе, испытаний, круговом, образцов, усталость

...20. При этом на валу 8 установлены электромагнитные муфты 21,22 и 23, предназначенныедля соединения с валом 8 размещенных на нем колес 12,14 и 16, диаметры колеса 12 и соответствующего ему колеса 13, установленного на валу 11, равны между собой, диаметр колеса 14 меньше диаметра соответствующего колеса 15, установленного на валу 11, а диаметр колеса 16 большедиаметра соответствующего колеса 17, установленного на валу 11, В продольном пазу 4 стойки 2 установлен ползун 24 с закрепленным на нем пассивным захватом 25, а на валу 11 закреплен активный захват 26, Ползун 24 кинематически связан с винтовым приводом 27 вращения в пазу 4.Установка работает следующим образом.Приводом 27 перемещают ползун 24 в пазу 4 в заданное положение, которым...

Номер патента: 1610387

Опубликовано: 30.11.1990

Автор: Лодус

МПК: G01M 7/08, G01N 3/30

Метки: испытаний, копер, маятниковый, нагружении, образцов, сложном

...5, и маховик 10, связанный с захватом 8. Захват 8 установлен в подшипнике 11, а захват 7 - в направляющей 12, исключающей его поворот и допускающей его осевое переме щение. Для создания предварительного осевого нагружения образца 2 служит винтовое приспособление 13. Оси маятников 3 и 5 могут быть связаны между собой посредством зубчатых колес 14 и 15.Предлагаемый маятниковый копер работает следующим образом.В случае необходимости испытания образца 2 подавленными друг от друга изгибающей и скруччвающей нагруз 50 кой зубчатые колеса 14 и 15 выводят из зацепления. Сбрасывают маятник 5 и при взаимодействии ударника 6 с рычагом 9 производят деФормирование образца 2 ударным скручиванием. После 55 выхода ударника 6 из взаимоцействия с...

Номер патента: 1610385

Опубликовано: 30.11.1990

Автор: Лодус

МПК: G01N 3/24

Метки: испытания, образцов, срез

...с выполненными на внешней цилиндрической поверхности вторых колец 5 пар зубьями.Кроме этого, установка содержит привод 17 и установленный на его валу эксцентриковый кулачок 18, который уста-, новлен между соосными ведущими звеньями механизма циклического взаимного смецения основных колец 2 и механизма циклического встречного поворота вторых колец 5 пар, а именно между соосна установленными зубчатой рейкой 10 и пуансоном 19 пульсатора 9 давления, и контактирует с ними.. Установка содержит также гидропривод 20 и связанную с ним штоком 21 плиту 22, предназначенную для взаимодействия с образцом 3.Установка работает следующим образом.Посредством гидропривода 20 нагружают образец 3 осевым усилием сжатия. Включают привод 17 и вращают...

Номер патента: 1610383

Опубликовано: 30.11.1990

Автор: Лодус

МПК: G01N 3/20

Метки: изгиб, испытания, консольных, образцов

...возможностьиспытания, образцов как на изгиб, таки при совместном действии изгиба ирастяжения, что расширяет Функцио-.нальные возможности установки, 1 з.п.ф-лы 1 ил бодном конце которого закрепляют дополнительный захват 14. Иежду захва-. том 14 и упором 13 концентрично образцу б устанавливают дополнительную силовую пружину 15.Для проведения испытаний образца 6 при совместном действии изгиба и осевого растяжения в режиме динамического нагружения при помощи лебедки 4 опускают груз 3 на рычаг 2. При повороте рычага 2 ролик 5 перемещается по поверхности образца 6, при этом происходит поворот платформы 9 с захватом 12 и рычагом 10, При повороте рычага 10 пружина 8 создает усилие изгиба, которое регулируется .винтовым приводом 7. По мере...

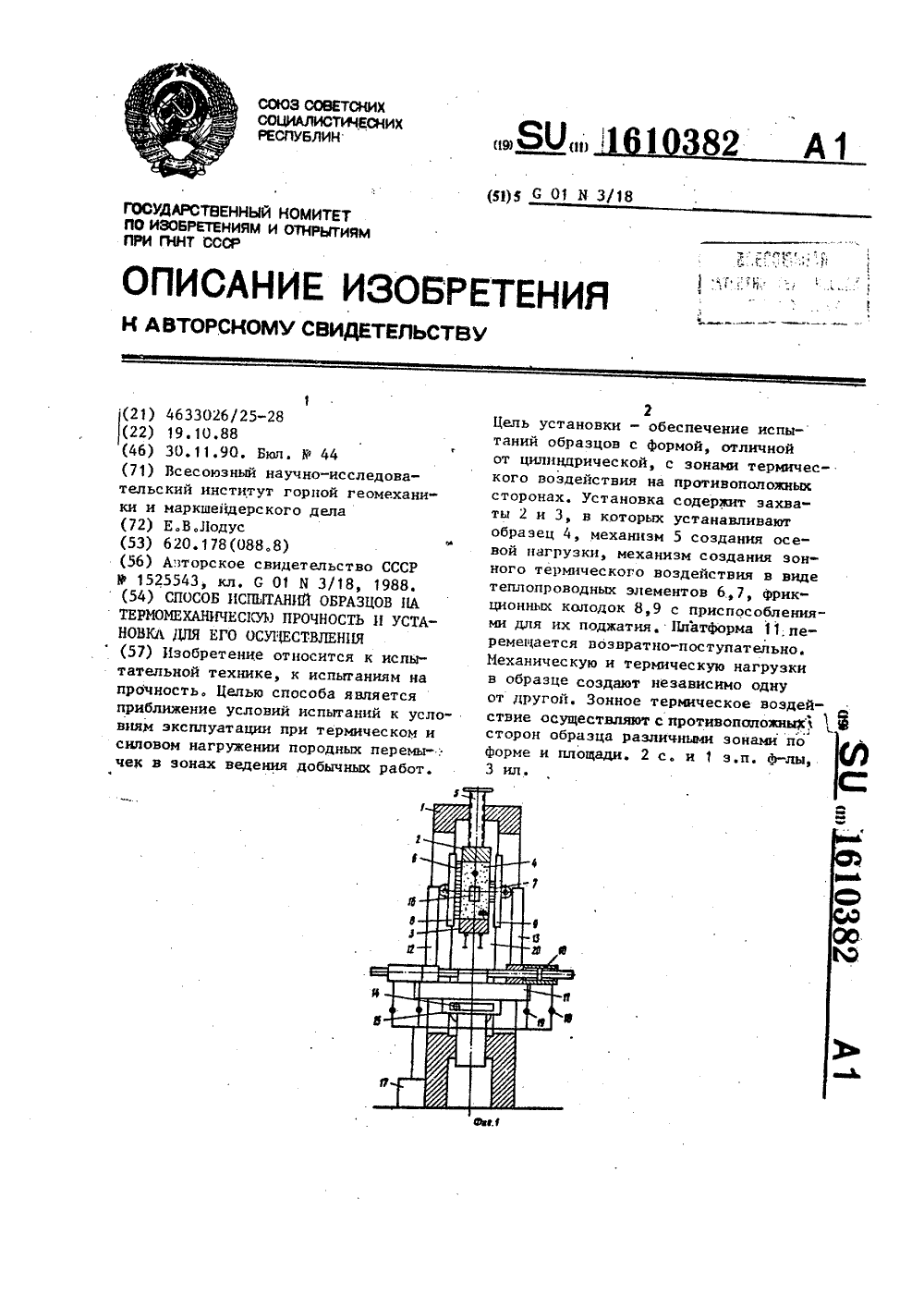

Номер патента: 1610382

Опубликовано: 30.11.1990

Автор: Лодус

МПК: G01N 3/18

Метки: испытаний, образцов, прочность, термомеханическую

...с рычагами 12, 13 и колодками 8,9. В результате фрикционного взаимодейтвня колодок с теплопроводными элементами 6,7 на последних повышается температура и происходит местный разогрев участков поверхности образца 4 в зоне контакта с элементами 6,7. Зоны повышенных, температур постепенно распространяются по объему образ.-,. ца 4 с разной интенсивностью. Взаимо-. действие термической н осевой нагрузки приводит. к активизации процесса деформирования объемов образца в зонах отверстий. Регистрируют изменения .размеров и Формы отверстий по ме.- ре развития очага повышенных темпера" тур Термическое нагружение обеих поверхностей образца проводят независимо одна от другой, с независимым повышением.или понижением температуры. Для этого...

Номер патента: 1608479

Опубликовано: 23.11.1990

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, повторными, ударами

...образцов материалов повторными ударами.Цель изобретения - расширение функциональных возможностей путем обеспечения испытаний не только приодноцикловом, но и при двухцикловом нагружен ии.На чертеже представлена схема установки, общий вид,Установка содержит корпус 1, установленный на нем маятник в виде двуплечегорычага 2, на одном плече которого закреплен груз 3, а нэ другом - пассивный захват 154 образца 5, активный захват 6, упоры 7 и 8,предназначенные для взаимодействия с активным захватом 6 и установленные в пазукорпуса 1 по разные стороны от оси А-Акачания маятника, механизм возвратно-поступэтельных перемещений упоров 7 и 8,включающий эксцентриковый привод 9,толкатель 10 и каретку 11, на которой закреплены упоры, и...

Номер патента: 1608477

Опубликовано: 23.11.1990

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов

...содержит корпус 1, связанную с ним раму 2 с приводом ее возвратно- поступательного перемещения в виде винта 3 и колеса 4, размещенную в раме 2 направляющую 5, установленные на ней с возможностью осевого перемещения платформы 6 с захватами 7 образцов 8 - 10 и приспособления для перемещения платформ 6, размещенные в корпусе 1 и включающие каждое установленное нэ валу 11 кинематически связанные с приводом 12 его вращения барабаны 13, на которых закреплены концы гибких-тяг 14, электрмагнитные муфты 15, предназначенные каждая для связи вала 11 с соответствующим барабаном 13, шарнирно связанные с платформами 6 и ползунами 16 толкатели 17 и силовые пружины 18, каждая одним концом закрепленная на корпусе, а другим на соответствующем...

Номер патента: 1608476

Опубликовано: 23.11.1990

Автор: Лодус

МПК: G01N 3/32

Метки: нагружения, образцов, циклического

...направлениям, так и сочетания изгиба с осевым нагружением с изменением соотношения между уровнями нагрузок,На чертеже представлена схема устройства, общий вид.Устройство содержит раму 1, пассивный 2 и активный 3 захваты образца 4, шаровой шарнир в виде корпуса 5, закрепленного на захвате 3, и полой шаровой части 6, и нагружатель, включающий секционированную катушку 7 с автономным подключением секций 8 к источниКу постоянного тока (не показан), диаметрально закрепленную в полости шаровой части 6, груз 9 в виде якоря и пружину 10, размещенную в катушке 7 и одним концом связанную с грузом 9, а другим - со стенкой шаровой части 6 шарнира, Блок управления секциями 8 катушки 7 имеет типовую конструкцию (не показан).Устройство работает...

Номер патента: 1608475

Опубликовано: 23.11.1990

Автор: Лодус

МПК: G01N 3/32

Метки: нагружения, образцов, циклического

...нагрузки,На чертеже представлена схема устройства, общий вид.Устройство содержит захват 1 образца 2 и нагружатель в виде двух коаксиальных секционированных катушек 3 и 4, связанных каждая со своим источником постоянного тока (не показаны), груза 5 в виде якоря, установленного в полости внутренней катушки 4, и пружину 6, одним концом соединенную с захватом 1, а другим - с грузом 5. Груз 5 и катушка 4 размещены с возможностью осевого перемещения на направляющей 7.Устройство работает следующим образом,Для одночастотного нагружения образца 2 включают секцию 8 или 9 катушки 4 и фиксируют положение груза 5 в этой катушке. Поочередным включением соответствующих секций 10 катушки 3 вызывают возвратно-поступательное перемещение катушки 4 с...

Номер патента: 1608473

Опубликовано: 23.11.1990

Автор: Лодус

МПК: G01N 3/20

Метки: горных, изгиб, испытания, образцов, пород

...опоры для размещения плоского образца 2, выполненные в виде роликов 3, оси вращения которых расположены в одной плоскости, Каждый ролик установлен на соответствующем корпусе 4, в котором размещены гайка 5 с фиксатором 6 ее поворота. На основании 1 установлены механизмы перемещения роликов 3, при этом каждый механизм выполнен в виде соответствующего винта 7, кинематически связанного с гайками 5 заданного количества роликов 3. Винты 7 муфт 8 и 9 кинематически связаны с соответствующими приводами 10 и 11 вращения. На основании 1 закреплена герметичная емкость 12, ось которой перпендикулярна оси роликов 3, одна из стенок которой, обращенная к роликам 3, выполнена в виде эластичной.мембраны 13. Емкость 12 соединена с источником 14...

Номер патента: 1608470

Опубликовано: 23.11.1990

Автор: Лодус

МПК: G01N 3/10

Метки: испытания, напряженном, образцов, прочность, сложном, состоянии

...4, а поршни выполнены в виде гидроцилиндров 7 и 8. Штоки .9 и 10 соосных гидроцилиндров механизма перемещения соединены с захватами 11 образца, а дополнительные гидроцилиндры соединены с источником 13 давления,Гидроцилиндры 7 и 8 закреплены на раме на штоках 16. Источник 13 давления соединен с цилиндрами посредством вентилей 17 - 20. Контробразец 4 выполнен трубчатым и внутри него размещен цилиндрический образец 12. Установка работает следующим образом.От источника 13 давления через вентили 20 посредством гидроцилиндров 5 и 6 создают боковое сжатие контробразца 4. Деформация контробразца в радиальном направлении приводит к боковому обжатию образца 12, Посредством подачи давления от источника 13 через вентили 20 и каналы в штоках 16...

Номер патента: 1605172

Опубликовано: 07.11.1990

Автор: Лодус

МПК: G01M 7/08

Метки: группы, изгибом, образцов, разрушения, ударным

...относится к испытательной технике,а именно к установкам для разрушения группы образцов ударным изгибом.Целью изобретения является расширение эксплуатационных возможностей за счет обеспечения разрушения группы образцов с регулируемым интервалом времени между начальными моментами нагружения отдельных образ- цов.На чертеже изображена схема установки, общий вид,установка для разрушения группы образцов ударным изгибом содержит основание 1, опоры 2 для установки образцов 3 и средства для ударного нагружения образцов 3, включающие маятники 4, привод дчя разгона маятников 4 и ударники 5, каждый иэ которых закреплен на маятнике 4.Число маятников 4 .равно числу образцов 3, на каждом из маятников, 4 закреплен один ударник 5, маятники 4...

Номер патента: 1603230

Опубликовано: 30.10.1990

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов, ударных

...винт 7 раскручивает роторы 6. В конце падения груза ударник 8 наносит удар по образцу 11 и движение винта прекращается. Роторы 6 продолжают вращение и поднимают каретку 5 по винту, оставляя образец 11 под нагрузкой, Высота подъема каретки 5 пропорциональна скорости падения груза 4 и силе удара по образцу, После подъема каретки и реализации энергии роторов каретка опускается по винту до ограничителя 9, после чего вращающиеся в противоположном направлении роторы поднимают винт 7 с грузом 4 и полностью разгружают образец. После подъема груза с винтом под действием энергии роторов 6 происходит повторное падение груза с нанесением повторного удара меньшей силы, с последующим подъемом каретки на,меньшую высоту и соответственно меньшим...

Номер патента: 1603229

Опубликовано: 30.10.1990

Автор: Лодус

МПК: G01N 3/32

Метки: изгиб, испытаний, образцов

...9. Упоры 13 и 14 имеют клинья 19 и 20 с электромагнитами 21 для перемещения клиньев. На установке возможны испытания нескольких образцов. Показан вариант испытания двух образцов 5 и 22.Установка работает следующим образом.Включают привод 7 и приводят во вращение вал 10 с катками 8 и 9. Фрикционные накладки 11 и 12 поочередно взаимодействуют с платформой 2 и сообщают ей возвратно-вращательные движения. При поворотах платформа поочередно ударяется в ограничители 15 и 16 и при ударах центробежный груз создает на образце изгибающие усилия. Если оба съемных ограничителя 13 и 14 установлены так, 4 то не ограничивают движения груза в плоскости вращения, как это показано для образца 22, то на образце создается знакопеременный изгиб. Если один...

Номер патента: 1603224

Опубликовано: 30.10.1990

Автор: Лодус

МПК: G01N 3/10

Метки: испытания, напряженном, образцов, плоском, состоянии

...5, связанные с захватами механизм 6 смещения и нагружающий механизм, включающий опорные площадки 7 для размещения на поверхности образца 4, штоки 8, средства 9 нагружения штоков. Установка снабжена приводом 1 О вращения штоков, фрикционными дисками 11, закрепленными на торцах штоков и контактирующими с площадками 7, выполненными из теплопроводного материала. Средство нагружения штоков выполнено в виде винтов 9 с пружинами 12. Привод вращения штоков выполнен в виде двигателя 10, связанного с шестернями 13, на которых установлены штоки с возможностью вращения и осевого перемещения. Механизм смещения выполнен в виде реверсивной лебедки 6, соединенной посредством тяг 14 и системы блоков 15 с захватом 3 в виде каретки. Усилия смещения...
