Либерман

Номер патента: 1544587

Опубликовано: 23.02.1990

Авторы: Кунашкевич, Либерман, Снигирев

МПК: B28D 1/04

Метки: вертикальной, резки, стен

...устанавлиЙают опорными колесами 17 на стену 1 Оздания приводную каретку 1, одновременно производя запасовку тросовыхветвей 11 и 12, При этом концы ветвей наматывают и крепят на соответствующие барабаны лебедки 5, а также на 15Приводную каретку 1 (например, за осиее опорных колес 17). Первоначальнуюустановку приводной каретки 1 настенку зданид можно производить каквнизу здания, так и на любом уровне 2 Опо высоте здания в зависимости от необходимости резки здания или снизувверх, или, наоборот сверху вниз.Затем включают привод 3 режущего диска 2, и, вращая винт 15 механизма 4 25заглбления, начинают заглублять режущий диск 2 в стену здания. При этомходовая гайка 16 совместно с внутренней трубой 13 двигается внутри наружной трубы 14. В...

Номер патента: 1541016

Опубликовано: 07.02.1990

Авторы: Либерман, Тулаев

МПК: B23Q 15/00

Метки: мощности, резания

...главного привода 1, а датчик 7 выдает сигнал, характеризующийсилу резания Р, Эти сигналы перемножаются между собой и с сигналом,введенным датчиком 14 значения обрабатываемого диаметра с помощью блока 15 умножения, результат умножения,характеризующий фактическую мощностьрезания Иф, сравнивается элементом1 б сравнения с сигналом заданной мощности И, поступающим с задатчика 13,и образует сигналЛИ = И - Иф. Проходя через ключ 17 и регулятор 18,дается поправка к подаче ДБ. Величина ЙБ изменяется (увеличивается илиуменьшается в зависимости от знака 25ЛИ).и, суммируясь элементом суммирования 19 с сигналом Б, образуя приэтом сигнал Б = Б + ДБ, проходит через ограничитель 22 напряжения и корректирует величину подачи резцедер- ЗОжателя 4....

Номер патента: 1539316

Опубликовано: 30.01.1990

Автор: Либерман

МПК: E21C 41/16

Метки: ниши, отработки

...по направляющим 7 на величину снимаемой стружки, очистные стволы 17, 18 и 19, 20,входят в скважины 24 и 25, После этого с Зо пульта управления прекращают подачу воды к буровым стволам 16 и подают воду к очистным стволам. При этом в установке 1 вода подается поперемен. но к очистным стволам 17 и 18 в тот момент, когда один из них, вращаясь, направлен вдоль забоя ниши 21. В установке 2 вода подается попеременно к стволам 19 и 20 в тот момент, когда ствол 19 находится в положении вдоль забоя, а ствол 20 - вдоль боковой стенки 23. При этом стволы 17 и 18 установки 1 и ствол 19 установки 2 обрабатывают забой 21, смывая отбитый уголь, а ствол 20 формирует в нижнем кутке ниши обратный самотечный гидро- транспортный уклон 23 и одновременно...

Номер патента: 1539281

Опубликовано: 30.01.1990

Авторы: Коган, Либерман, Полуновский, Пудов, Пыленков

МПК: E04D 15/06

Метки: геотекстильных, полотен, приклейки

...с перекрытием 35 см полотна. геотекстильных материагов помещают устройство для приклейки полотен геотекстильных материаловтаким образом, чтобы факел от форсунки 3 попадал встык между полотен, аметаллический диск 5 со съемным ободом 6 находился на крае верхнего полотна, 40Благодаря тому, что длина плеча,на котором закреплен бачок с форсункой 3, больше радиуса металлическогодиска 5 со съемныМ ободом 6 и составЛяет 1,2-1,3 радиуса металлического 45диска и повороту форсунки 3 относительно оси 7 металлического дискана 10-15 , Форсунка при рабочем положении устройства находится передопорной площадкой касания обода 6с поверхностью геотекстиля. Эти параметры обеспечивают подвод факела горения в зону перехлеста соединения полотен таким...

Номер патента: 1534045

Опубликовано: 07.01.1990

Авторы: Вертячих, Воронежцев, Гольдаде, Даньшин, Егоров, Либерман, Пинчук, Цветкова

МПК: C08K 3/08, C08L 77/02

Метки: композиция, полимерная

...4териала яа основе других полимерных связующих и иаполнителей с учетом температуры переработки конкретного связующегоРазрушакщее напряжение при растяжении и сжатии определяют на универсальной машине 22-10 при скорости наг-. ружения 50 кгс/с, Гидроабразивное из. иашиваиие материала определяют на 10 машине трения СМЦпо схеме валчастичный вкладыш. В качестве контр" тела используют ролик из стали ст.45 диаметром 40 мм, твердостью НВС=42- 45 ед., шероховатостью Вр 1; О 0,8 мкм. Гидроабразивной средой слу. жит буровой раствор с 103 примеси неФти, удельным весом 1,18 г/смф и с содержанием твердой Фазы 2 ОЖ, Объемвый электретньй заряд, приобретенный 20 образцами иэ полимерного композиционйого материала, определяют методом...

Номер патента: 1529134

Опубликовано: 15.12.1989

Авторы: Виноградова, Гаврилов, Либерман, Павлов

МПК: G01R 17/20

Метки: вала, напряжение, поворота, потенциометрический, угла

...единице. На выходе 19 устройства формируется сигнал О =0 (О). Блок 26 сигнализации не Циксрабатывает.В случае потери контакта (обрыв) в цепи движка одного из потенциометров, например 1, сигнал Б,Я)=0, При этом иа вход 17 поступает сигнал БрЯ)= =О, 66 П(Ы),Одновременно с этим на вход 14 формирователя 11 поступает сигнал 1,(Ы),а на вход 10 - сигнал 0,330На Выходе формирователя 1 Возникает разностный сигнал, который подается на вход 29 блока 28, Блок 28 выделяет сигнал по модулю и формирует управляюший сигнал, который поступает в блок 26 индикации и на вход 24 ключа 23. Ключ 23 открывается, при этом вход 20 усилителя 18 через резистор 22 подсоединяется к средней точке 3 потенциометров. Коэффициент усиления усилителя 18 увеличивается в 1,5...

Номер патента: 1526915

Опубликовано: 07.12.1989

Авторы: Либерман, Рашковский

МПК: B23B 25/06, B23Q 15/00

Метки: износа, инструмента

...диаметровс помощью таблицы задатчиком 21 напряжений устанавливаются соответствующие значения коэффициентов а, Ь, с,щ, с 1, 1 с, г, а источником 8 сжатоговоздуха - соответствующее давление Р,Далее с помощью привода 6 резцедержатель 3 подводят к детали 4 и начинают вести ее обработку резцом 2Посленачала обработки можно снимать показания с электроизмерительного прибора 20.В процессе работы системы пневмоэлектрический преобразователь 7 выдаетсигнал И, характеризующий зазор междуторцом сопла пневмодатчика 1 и поверхностью детали 4, Датчик 5 диаметра детали выдает значение диаметрадетали Р ( для этого он первоначальнонастроен так, что при расположениивершины острозаточенного резца в точке, находящейся на оси вращения детали, его...

Номер патента: 1525764

Опубликовано: 30.11.1989

Авторы: Гаврилов, Либерман, Шаромов, Шойхет

МПК: H01G 9/22

Метки: измерительный, ртутно-электролитический

...Данное отношение должно быть не менее 0,01. 1 ил. Сл Юэтом первый объем 2 заполнен электро- е литом, а второй объем 3 заполнен рту-.тью, В объемах 2 и 3 установлены электроды 5 и 6 соответственно. Междуобъемом 2 и капиллярным элементом вишь смонтирована микроканальная пластина 7, заполненная электролитом, С двух торцов на корпусе 1 жестко закреплены мембраны 8, выполняющие функцию ,ф 3 ь упругих элементов, юьВ оптимальном варианте выполненияустройства использованы микроканальные пластины из высокосвинцового стекла, имеющие следующие параметры: диаметр 23 мм, толщина 0,5 мм, диаметр канала, При данных размерах отношение кана 5 лоЬ пластины 7 и отверстий капиллярного элемента 4 составляет 0,025, Экспериментально установлено, что...

Номер патента: 1516806

Опубликовано: 23.10.1989

Авторы: Кауфман, Кузнецов, Кузнецова, Либерман, Янкевич

МПК: G01J 5/50

Метки: единицы, излучения, лазерного, мощности, передачи, размера, средней, средствам

...нанесеныштрихи глубиной равной четверти дли 15ны волны излучения лазера 1. Выбортакой глубины штрихов обеспечиваетподавление мощности, отражаемой внулевой порядок дифракции, и сосредоточение ее в первых порядках дифракции. При этом соответствующим выборомколичества штрихов на миллиметр добиваются устранения более высоких порядков дифракции. Привод 6 оправки,может содержать, например, подшипниковую опору и поводковый шток, который может перемещаться вручную или спомощью электропривода. Фиксаторы 7оправки могут быть выполнены, например, шариковыми.Устройство работает следующимобразом.В процессе передачи размера единицы поверяемому средству 4 измеренияего устанавливают в предназначенныйдля него узел установки на том жерасстоянии от...

Номер патента: 1508044

Опубликовано: 15.09.1989

Автор: Либерман

МПК: F16T 1/45

Метки: воздухоотводчик

...13 с ндправлякнпсй г)гулкой 14, ребрами 15, ребрами 16 и 17 с цроу(ццндми 18. Кс)цдц 12 имеет хвос(с(к 19 с продольным скВОзцым пазом 20 ц пцлцц,ц)цческ(й частью 21, размсшснцой ВО тмг(кс 14. 13 рсс(очке 22 клапана 9 уста цовлц разгрузочный клдпдц 23, в:;)цх(ол( т(кщпй с отсрстием 24.Кл; д ц 23 Вы(пл цсц псцтри рукяпи ми ,(сгкдми 25, хО(Оцк(м 2 б, кстгоромс" сцО В, ( ц с Ос ь 2 (, ц р О х Од 5 ид я и с р (.3 ц д 3 2;. с), 27 ц(дрцирцо содицеца с рыча Вм; "8 ц 2, лцц(иными ир(ушицами 8 кронцгс(ц( 13 цох(ощьО осей 30. В мт 0 ц(цция рычагов 28 и 29 с прсуп(ц(ями 18 утдцолцы упругивтулки 31.Прц 3;ИО, ц(чц;ц тр( боцроволд ж(лкостью О.(л х хо,цгг В корпус 1 1(ср(3 (я)ло 8, ( ржсс (.5 ( р( жсгс, с)1, проходи мс жду р(рм и0 ц 01(,(дкс...

Номер патента: 1502789

Опубликовано: 23.08.1989

Авторы: Либерман, Матвеев

МПК: E21B 4/14

Метки: гидроударник, действия, прямого

...превышает диаметр Й поршня-бойка 11.Гидроударник работает следующим образом.При постановке бурового снаряда на забой шлицевой шток 15 входит внутрь корпуса 1, толкая пружиной 14 поршни-бойки 13, 12 и 11 вверх до соударения верхнего торца поршня- бойка 11 с хвостовиком 7 клапана 4 При этом ребра 10 упираются в торец внутренней полости 9 втулки 3 и перекрывают по ширине продольные пазы 6. Последующее движение вверх невоэможно, ибо в этом случае наступаетразрыв жидкости, так как диаметр дпоршня-бойка 11 меньше диаметра 0поршневой пары втулка-ребра-корпус.Давление жидкости над поршневойпарой воздействует после перекрытияпазов 6 на большую площадь, чемплощадь поршня-бойка 11, что способствует более резкой остановке поршней-бойков 11-13 и...

Номер патента: 1498683

Опубликовано: 07.08.1989

Авторы: Белавин, Коган, Либерман, Пономарев

МПК: B65H 49/02

Метки: нитевидного, сматывания

...- между наружной направляющей 18 и внутренней направляющей 19 через направляюгцую втулку наружу за пределы устройства, При создании осевого усилия на конце каната, например, в устройстве для проталкивания каната, часть его передается на вертикальные направляющие ролики0 и 11 и далее через них на нитесъемник 5.Нитесьемник 5 с нитепроводником начинает вращаться на оси 4 в сторону, противоположную навивке каната, сматывая его с бухты 3. При этом контргруз 6 обеспечивает маховой момент для преодоления мертвых точек. Канат за счет упругости в процессе сматывания стремится к максимальному диаметру, и сматываемыеФормггга изобретения 40 45 50 55 5 О 5 20 25 30 35 витки располагаются вдоль наружной направляющей 18. При сматывании каната...

Номер патента: 1497345

Опубликовано: 30.07.1989

Авторы: Аронсон, Архипов, Зубрицкая, Иванов, Либерман, Яблонский, Явиц

МПК: E02B 9/00

Метки: блок, турбинный

...2 статора устроены ребра 4, снабженные арматурой 5, Металлические пояса 2 соединены со стальной оболочкой 6 спиральной камерой, сверху на поверхности которой уложен а легкодеформ ируем а я прокладка 7.11 о контуру у статора эта прокладка 7 выполнена зигзагообразной формы, т.е. в ней образованы впадины и выступы, Впадины расположены напротив узлов сопряжения пояса 2 с колоннами 3 со стороны их входных кромок, а в удалении от этих зон расположены выступы легкодеформируемой прокладки 7, перекрывающие стальную оболочку (фиг. 2). При нагружении спиральной камеры гидростатическим давлением в период эксплуатации сооружения, все сопряженные между собой несущие элементы работают совместно. Стальная оболочка 6 спиральной камеры, колонны 3...

Номер патента: 1497027

Опубликовано: 30.07.1989

Авторы: Кустарев, Либерман, Субботин

МПК: B29C 43/22

Метки: листовых, непрерывного, полимерных

...другом. Для удаления газов из полимерных материалов, из которых изготовляют листовые изделия, между механизмом 5 10 15 20 25 30 35 40 45 50 55 1 подачи полимерных материалов и калиб.рующими вальцами 2 установлена дегазационная камера 11. Для получения листового изделия нужной длины между криволинейными направляющими 3 установкаснабжена механизмом 12 резки. Приводныевалки 4 на торцовых сторонах 8 выполненыпродольными для формирования на листовомизделии 13 верхнего пояса 14 и нижнегопояса 15.Установка работает следующим образом.Полимерный материал в пластическом состоянии механизмом 1 подачи полимерныхматериалов поДается через дегазационнуюкамеру 11 в калибрующие вальцы 2. В дегазационной камере 11 из полимерного материала, например,...

Номер патента: 1493622

Опубликовано: 15.07.1989

Авторы: Либерман, Местковский, Офицеров

МПК: G03B 1/56

Метки: киноаппарата, лентопротяжного, механизма, регулировки

...изобретения - снижение уровня шума, излучаемого петлей кинопленки при работе лентопротяжногомеханизма, что приводит к повышениюудобства эксплуатации киноаппарата,особенно при съемках с синхроннойзаписью чистовой фонограммы.На фиг. 1 изображена схема лентопротяжного механизма киноаппаратадля реализации предлагаемого способарегулировки,Лентопротяжный механизм киноаппарата содержит зубчатый барабан 1,придерживающую каретку 2, обеспечивающую фиксацию кинопленки в точке 3защемления, переднюю и заднюю салазки 4 и 5 фильмового канала и грейферный механизм 6. Кроме того, нафиг, 1 обозначены верхний край 7 задней салазки 5, горизонтальная ось 8,проходящая через центр кадрового окна 9, свободная петля 10 кинопленки,плата 11 механизма и...

Номер патента: 1493459

Опубликовано: 15.07.1989

Авторы: Либерман, Храмцов

МПК: B25J 13/00, B25J 3/04

Метки: манипулятора, схватом

...1 ил. тель 8. 11 аговьй привод 7 включается, и губки 1 хвата начинают сходиться. Гри сжатии обькта 2 с силой, достаточной для срабатывания датчика 3, последний выдает единичный сигнал, который инвертируется и поступаеп на вход элемента И 13. Этот нулевой сигнал препятствует прохождению импульсов от генератора 14 и элемента И 12 через элемент И 13 к кольцевому распрдели гелю 8 т. е. происходит отключенишапвого привода 7 от генератора 14 импульсов. Если теперь при подъеме объекга 2 он начинит выскальзывать е схвата, го ролики 4, о вп ченные лентой 5, начинают проворачгва;.а 1 ри этом на выходе датчика 6 появ.к" импульсь, которые через элемент И 9 , ноп- цевой распределитель 8 поступают и;. и вый привод 7. Происходит поджатиг Ьк...

Номер патента: 1461419

Опубликовано: 28.02.1989

Авторы: Абросимов, Долгин, Игнатенко, Климченко, Либерман, Слуцкин, Ярема

МПК: A61B 17/00, A61M 5/00

Метки: лечения, сепсиса

...не улучшалось. В связи с этим было назначено 40 эндолимфатическое введение антибиотиков - бензилпенициллина по 500 тыс. ЕД в сутки. Для этого была произведена катетеризация периферического лимфатического сосуда ца правой стопе, Антибиотик вводили непрерывно в течение Ь дней через дозатор ДЛТН. У больной в первые сутки прекратились ознобы. На вторые сутки нормализова. - лась температура тела. К шестому дню лечения состояние значительно улучшилось, количество лейкоцитов кровичснизилось до 9,1 10 /л, палочкоядерный сдвиг исчез, перитоцеальные явшения стихли. Осложнений, связанных с проведением эндолимфатической антибиотикотерапии, не быпо. Через 18 дней после начала эндолимфатической антибиотикотерапии больная была выписана в...

Номер патента: 1460627

Опубликовано: 23.02.1989

Авторы: Иванов, Кауфман, Либерман

МПК: G01J 5/00

Метки: единицы, излучения, лазерного, мощности, передачи, размера, средней

...питания лазера 1,нри этом на выходе излучателя 2 начинает генерироваться непрерывноелазерное излучение, которое на вы" 15ходе линейного поляризатора 5 преобразуется в линейно-поляризованноелазерное излучение. На выходе двулучевой поляризационной призмь 6линейно-поляризованное лазерное излучение разделяется на два пучка свз аимно ортогональными плоскостямиполяризации, т.е. на обыкновенныйи необыкновенный пучки, которые направляются,соответственно в центрырабочих приемных элементов преобразователей (не показана) эталонного7 и аттестуемого 8 СИ соответственно.Перед началом передачи размераединицы средней мощности лазерного 30излучения от эталонного 7 к аттестуемому 8 СИ проводится определениекоэффициента .ь , характеризующегосоотношение...

Номер патента: 1460243

Опубликовано: 23.02.1989

Автор: Либерман

МПК: E21C 25/60, E21C 45/00

Метки: гидровыемочная

...золотника рас упределителя с атмосферой.Установка работает следующим образом.Распором стоеки 2 установку фиксируют в выработке. Телескопические направляющие 5 и 6 находятся в сжатом положении. Вращение исполнительного органа 40осуществляется от гидропривода 14 с редуктором 13. С дистанционного пульта управления через муфту 38 и канал 41 маслоподают по выходному валу 15 в поршневую полость 47 гидроцилиндра переключения потока рабочей жидкости, при этом золотник 44 переключателя 42 перемещается,закрывая канал 50 и открывая канал 49,и рабочая жидкость - высоконапорная вода - через муфту 37 и канал 39 в выходном валу 15 от переключателя 42 по каналу 49 поступает к буровому стволу 16.Перекрытием канала 50 доступ воды к распределителю 43...

Номер патента: 1455153

Опубликовано: 30.01.1989

Авторы: Драган, Либерман

МПК: F23Q 9/00

Метки: запальник

...- в виде радиальных отверстий на боковых стенках, причем в зазоре между корпусом и камерой воспламенения в зоне ее выходного сопла дополнительно установлена заг лушка. 2. Запальник по п. 1, о т л и -ч а ю щ и й с я тем, что внутрикамеры воспламенения дополнительноразмещен контрольный электрод. Составитель Э.ЯзыковТехред Л.Олийнык Корректор Э.Гедеон Редактор О.Спесивых Заказ 7438/45 Тираж 488ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 45 Производственно-полиграФическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к областинергетики и может быть использовано для розжига и косвенного контроляпламени горелок.Целью изобретения является...

Номер патента: 1452540

Опубликовано: 23.01.1989

Авторы: Анисимов, Гогнадзе, Городецкий, Караулашвили, Кервалишвили, Легочкина, Либерман, Лупанов, Николишвили, Пагава, Тихонович

МПК: B01D 11/04

Метки: аппарат, вибрационный, колонный, массообменный

...Заказ 7109/2 В Произв.-цолигр. пр-тие, г Изобретение относится к конструк 1 иям химической аппаратуры, предназначенной для осуществления массообМенных процессов,и может быть использовано в химической, нефтехимиЧеской, гидрометаллургической и дру- их отраслях промышленности,Целью изобретения является повыение надежности уплотнения и умень ение утечки паров легковоспламенявся и ядовитых веществ. На чертеже изображен вибрационньп ппарат, оборудованный встроенным гидоэатворой, общий вид. 15 Аппарат содержит вертикальныйндрический корпус 1 с отстойнызонами - верхней 2 и нижней 3,ьппку 4 со штуцером 5 для вывода азовой фазы в систему улавливания 20 не показана), насадку, состоящую з подвижной штанги 6, соединенной с атунно-кривошипным...

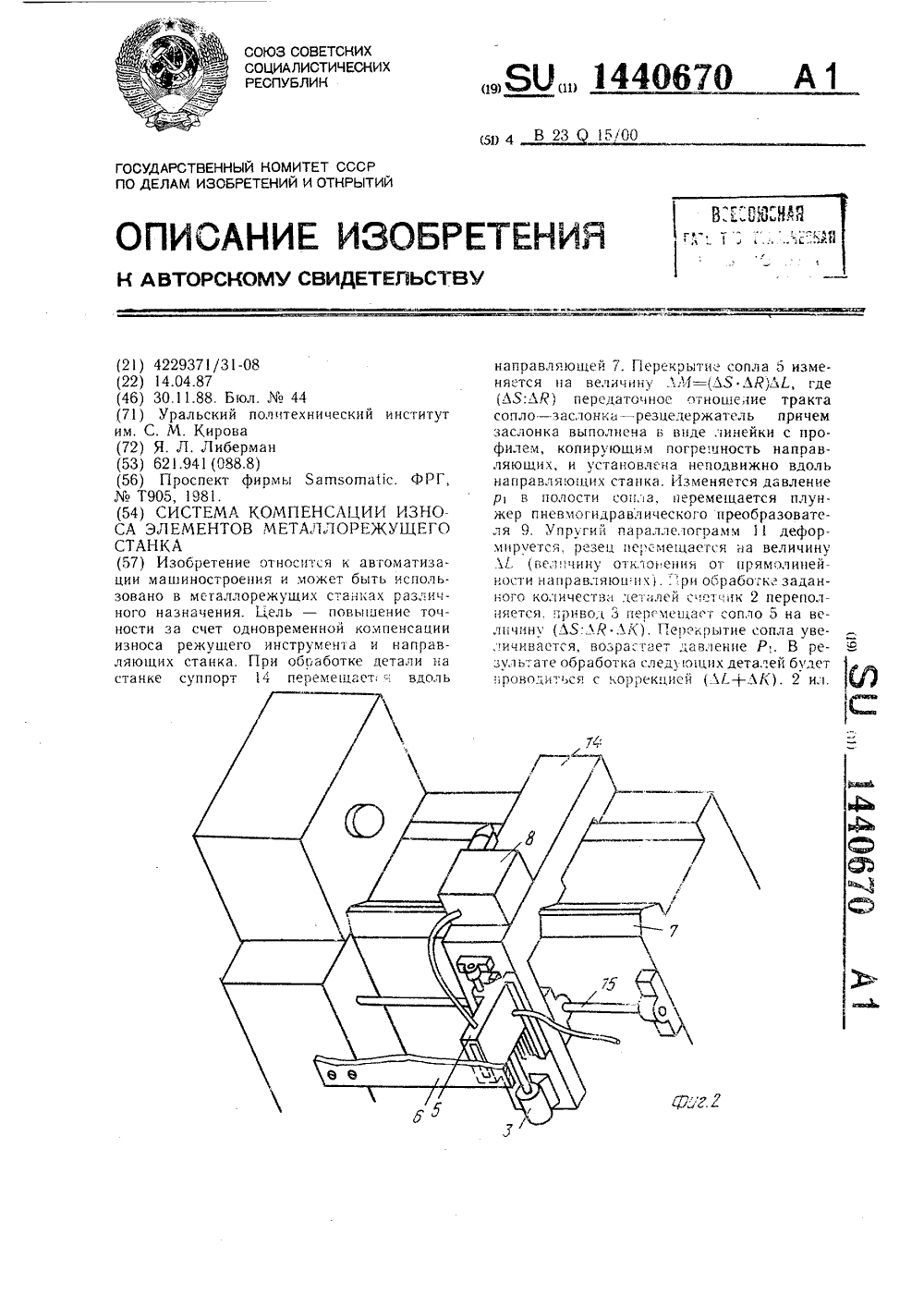

Номер патента: 1440670

Опубликовано: 30.11.1988

Автор: Либерман

МПК: B23Q 15/00

Метки: износа, компенсации, металлорежущего, станка, элементов

...плоскости на всей длине 1, направляющих. Затем вычисляют величину ЛМ= - - Л 1.,лЗ ьК где -- передаточное отношение тракаЗдКта сопло-заслонка - резцедержатель (фиг. 1). После этого изготовляют заслонку 6 шириной М+ЛМ, где М - некоторая постоянная (20 - 30 мм). Далее, зная радиальный износ режущего инструмента Лг, чину передаче винт-гайка 4 принимают равным 1=- -- ЛК, где а - дискретность при 2 л Л 510ьКвода 3. После этого, в процессе настройки системы в счетчик 2 вводят в двоичном коде число А, ограничивая тем самым его емкость, а привод 3 устанавливают в такое положение, когда сопло 5 перекрыто наполовину. В счетчик 16 вводят число 20 25 ЗО 35 40 45 50 5 приходящийся на одну деталь, и допустимую погрешность обработки ЛК, обусловлен-...

Номер патента: 1435295

Опубликовано: 07.11.1988

Авторы: Гончаров, Исаков, Либерман, Юницкий

МПК: B02C 18/06

Метки: измельчения

...20,связанным трубкой 21 с объемом выходного патрубка, Пневмопривод можетбыть выполнен в виде сильфона либоодностороннего пненмоцилиндра илипневмокамеры.Устройство работает следующим образом.Включив вращение ножевой головки8 и вентилятора 10, в бункер 3 загружают подлежащий измельчению материал,Последний, попадая на калибрующую решетку 8,- подхватывается ножами 7 головки и измельчается между ними и неподвижными ножами 4. Частицы материала, измельченные так, что они свободно проходят сквозь отверстия калибрующей решетки, отсасываются вентилятором 1 О через выходной патрубок 9.Вращающаяся вместе с ножевой головкой крыльчатка 13 с лопастями,наклон которых выполнен,в сторону,противоположную наклону ножей голов 1ки, накачивает воздух в ....

Номер патента: 1433713

Опубликовано: 30.10.1988

Авторы: Бикоев, Галинич, Леладзе, Либерман, Лолуа, Могильнер, Осипов, Подгаецкий, Роговский, Сигуа, Якобашвили

МПК: B23K 35/40

Метки: марганцевого, плавленого, сварочного, флюса

...недоспекшихся пылевидных частицотходов, и, следовательно, к потерям 35 марганецсодержащего сырья, А нижний предел инжекции выбран из условия обеспечения нормального горения в слое с подслоем необходимого количества воздуха (7 кПа), так как более низкая степень ицжекции ухудшает подсос разреженного воздуха, тем 40 самым уменьшится температура в слое,ухудшится спекание, уменьшится удалемас.% производства силикомарганца,которое колеблется в пределах 0,8- 1,2%. При наименьшем содержании серы 0,8%, высота слоя максимальная и со 300ставляет Н аО 8 375прислоймаксимальном содержании серы 1,2% вы 333 сота слоя минимальна Н=. -з250 мм. Это связано с тем, что при большом содержании серы в отходах необходимо обеспечить условия для наи 55 45 ние...

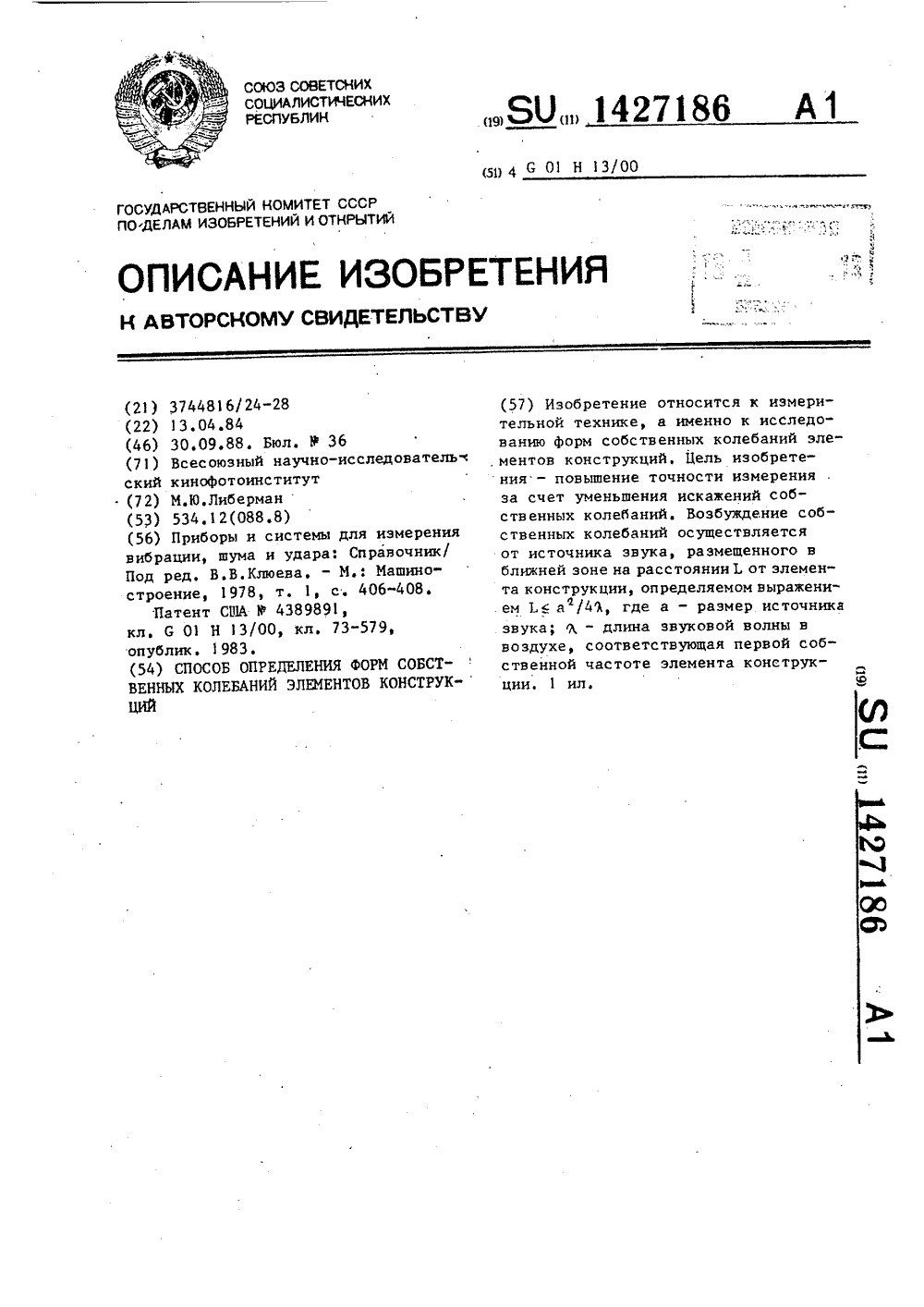

Номер патента: 1427186

Опубликовано: 30.09.1988

Автор: Либерман

МПК: G01H 13/00

Метки: колебаний, конструкций, собственных, форм, элементов

...изобретения - повышение точности измерений путем уменьшения искажений собственных колебаний.На чертеже представлено устройст.во, реализующее способ. 1 ОУстройство содержит генератор 1 электрических колебаний с усилите,лем 2, источник 3 звука, возбуждаю,щий элемент 4 конструкции, установленный в ближней зоне источника, что 15 :обеспечивается условием где Ь - расстояние от поверхности 2 Оэлемента 4 конструкции;а - размер источника 3 звука;9 " длина звуковой волны в воздухе, соответствующая первойсобственной частоте элемента 4 конструкции,приемник 5 колебаний, предусилитель6, фаэометр 7, частотомер 8,Устройство работает следующим образом.Генератор 1 с усилителем 2 возбуждают источник 3 звука, которыйсвоим звуковым полем...

Номер патента: 1423057

Опубликовано: 15.09.1988

Авторы: Кривенок, Либерман, Новоселов

МПК: A01G 25/00

Метки: полива

...Москва, Ж - 35, Раушская наб., д. 4/5 Производственно. полиграфическое предприятие, г. Ужгород, ул. Проектная, 4Изобретение относится к сельскому хозяйству и может быть использовано при орошении сельскохозяйственных культур.Цель изобретения - поддержание влагозапасов расчетного увлажняемого слоя почвы в оптимальных пределах.Способ осуществляют следующим образом.Перед началом полива определяют величину стока осадков за пределы увлажняемого слоя почвы в зависимости от прогнозируемого их количества по формулеу=О 008 Х 2 036где у - слой стока осадков за пределы увлажняемого слоя, мм;х - слой выпавших атмосферных осадков, мм.0,008 и 2,036 - эмпирические коэф фициенты,После этого определяют величину фак тического буферного объема воды из...

Номер патента: 1420098

Опубликовано: 30.08.1988

Авторы: Бабурин, Коган, Либерман, Полуновский, Пыленков, Фельдман

МПК: E02B 3/16

Метки: геотекстильных, полотнищ, соединения

...сооружений с прослойками из нетканых геотекстильных) материалов, а также при строительстве насыпей автомобильных и железных дорог из разнородных грунтов, при строительстве на слабых грунтах.Целью изобретения является ускорениепроизводства работ и повышение надежности соединения полотнищ геотекстильныхматериалов.На фиг. 1 изображено устройство, видспереди; на фиг. 2 - то же, вид в плане; нафиг. 3 - то же, вид слева.Устройство состоит из одноосной тележкис колесами 1 и рамой 2, к которой крепитсяплатформа-лыжа 3 и наклонная направляющая, выполненная в виде поддерживающегоэлемента 4, прижимного ролика 5, шарнирнозакрепленного на раме 2, к которой такжешарнирно крепится форсунка 6. На тележкеустановлен бак 7 для бензина с ручным насосом и...

Номер патента: 1420058

Опубликовано: 30.08.1988

Авторы: Бикоев, Либерман, Могильнер, Хундадзе, Элизбарашвили, Якобашвили

МПК: C22C 37/10

Метки: чугун

...и бериллияприменяют отходы бронзы БрБ 2,Состав шихты, мас.7.: Феррохром50, возврат произ. 20, стальной лом28, отходы бериллиевой бронзы 2, Расчет состава шихты осуществляется 20; обычными методами с учетом конкретных величин угара основных элементов,Порядок выплавки следующий: ферро,хром совместно со стальным ломом иотходами производства переплавляется 25с применением максимальной интенсиФикации и расплав перегревается до1400 С, при этой температуре. послеразмешивания сплава вводятся отходыбериллиевой бронзы и расплав повторно 30размешивается, а перед заливкой в Форму в него вводится алюминий и кальцийкак раскислитель и модификатор, послечего счищают пленку и металл заливают в формы,Чугун испытывают на отливках типа35линеек массой 60 кг,...

Номер патента: 1420057

Опубликовано: 30.08.1988

Авторы: Барбакадзе, Вашакидзе, Даниелова, Либерман, Тактакишвили

МПК: C22C 37/10

Метки: стеклоформ, чугун

...Ла н/27 Тираж 595ВНИИПИ Государственного копо делам изобретений и о 113035, Москва, Ж, Раушска Заказ 42.Подписноета СССР ытийаб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектн Изобретение относится к металлургии, в частности к разработке составов чугуна для производства стекло- фОрм к5Цель изобретения - повышение термостойкости и улучшение термохимической стойкости при контакте с расплавом стекла,Совместное сочетание в предлагаемых пределах всех элементов в совокупности (в первую очередь Тэ. и Ва) обеспечивает проявление адгезионного взаимодейсегвия со стеклом, уменьп 1 ение эффекта налипания стекла на чу,21 ун и повышение в связи с этим его эрозионной стойкости, Механизм этого .явления связан с глубинными...

Номер патента: 1418340

Опубликовано: 23.08.1988

Авторы: Барбакадзе, Вашакидзе, Либерман, Хидашели

МПК: C21C 1/00

Метки: алюминиевого, чугуна

...при изготовлении колейдля литья стеклотары, Металл выплавляли в индукционной печи ИЧТ, Исходный чугун имел следующий химический состав, %; углерод 3,2; кремний 0,9 марганец 0 б; сера 0,08;фосфор 0,12. В разливочный ковш, подогретьй до б 50-800 оС, загружали чушковый алюминий и совместно с ним рафинирующую присадку в количестве 0,83,0% от массы обрабатываемого чугуна.Алюминий взяли из расчета 1,5%, а бориз расчета 0,03%. Жидкий чугун перегревали в печи до 1400 С и выпускалив разливочньй ковш. После заполненияковша жидким чугуном его выдерживали5-10 мин до образования в результатерафинирующей присадки шпака, под слойкоторого вводили ферробор при 1370 Св количестве 0,15 - 0,45%, после чегожидкий чугун заливали в формы,Результаты обработки...
