Лаптев

Номер патента: 768688

Опубликовано: 07.10.1980

Авторы: Барышев, Камнев, Кравцов, Лаптев, Никифоров, Степенский, Табунщиков, Цыбуля

МПК: B61L 27/04

Метки: информации, локомотив, передачи, формирования

...блока 13 накопления. ДСП может набрать предварительно задание на установку нескольких маневровых маршрутов. Из конечного регистра задание поступает на блок 11 электрической централизации, который устанавливает заданный маневровый маршрут с 1 на 6 путь, Информация об установленном маршруте с выхода блока 13 поступает на блок 9 управления передачей команд, который воздействует на блок передачи 8 и на блок переключения 7. Блок 8 вырабатывает команду, разрешающую передвижение в соответствии с направлением движения, Эта команда поступает через блок переключения каналов 7 в рельсовые цепи только по маршруту следования маневрового состава (в данном примере по пути 1 стрелочкой секции 4, 5),Локомотивная приемная аппаратура 15 воспринимает и...

Номер патента: 768619

Опубликовано: 07.10.1980

Авторы: Лаптев, Ляпин, Манунин, Сериков

МПК: B24D 13/00

Метки: круг, полировальный

...тканых инетканых материалов к ступице,Поставленная цель достигается тем, чтоступицу снабжают радиальными пластинами с зубьями, отогнутыми под прямым углом к плоскости пластины и в противоположные стороны;На фиг. 1 представлен смонтированныйполировальный круг (третья часть круга);на фиг. 2 - полирующий сегмент из сизалевой ткани; на фиг. 3 - радиальная пластина с зубьями, отогнутыми под прямымуглом к плоскости пластины и в противоположные стороны.Полировальный круг состоит из ступицы,включающей втулку 1, боковые фланцы 2,и из полирующих сегментов 3, которые соединены между собой зубчатыми пластинами 4, сопряженными с выступами-буртиками 5 боковых фланцев 2 с помощью вырезов 6 на пластине 4. Зубья 7 пластин 4 отогнуты под прямым углом к...

Номер патента: 765334

Опубликовано: 23.09.1980

Авторы: Василевский, Калинин, Лаптев

МПК: C09J 5/00

Метки: склеивания, цилиндрических

...поверхности деталей наносят клей ЭД 5-КЗМ состава,вес.ч.:Эпоксидная смола ЭД100Полиэфиракрилат МГФ165Продукт 254 34Микропорошок М 2-П 150Эпоксидную смолу ЭДсмешиваютс полиэфиракрилатом МГФи тщательно перемешивают, затем добавляют0продукт 254 и опять тщательно перемешивают, далее вводят микропорошоки всю массу снова перемешивают.Полученньй клей равномерно распределяют по поверхностям сопряже" 15ния осевым возвратно-поступательными вращательным движением втулки иоси.Сопряженные детали помещают в термостат с температурой 100 ф 5 фС и ось 20вращают со скоростью 200 об/мин втечение 5 ч. Расстояние между осямисопряженных деталей составляет0,005 мм, расстояние между осямидеталей, склеенных без вращения оси,составляет 0,025 мм.П р и м е р...

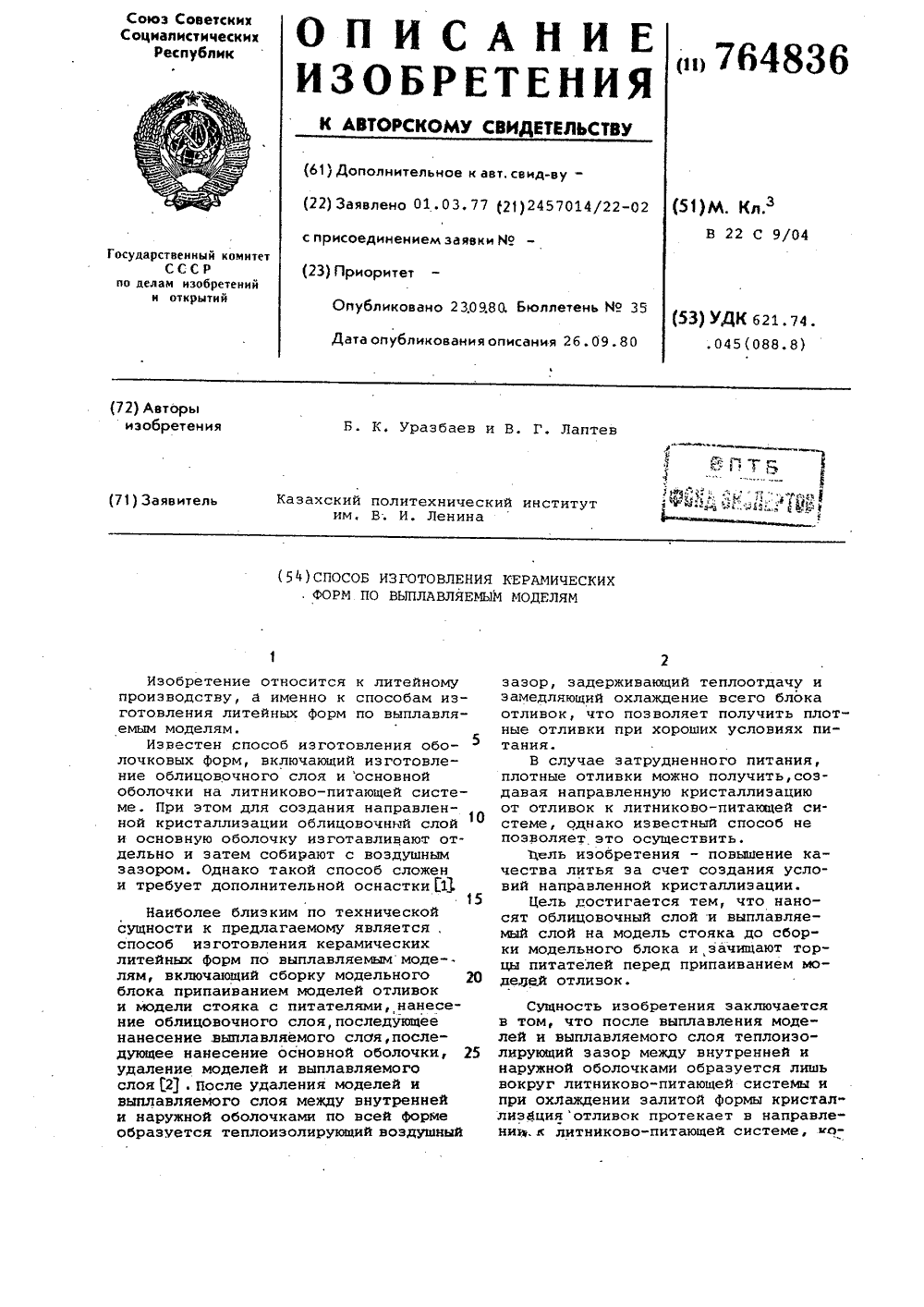

Номер патента: 764836

Опубликовано: 23.09.1980

Авторы: Лаптев, Уразбаев

МПК: B22C 9/04

Метки: выплавляемым, керамических, литейных, моделям, форм

...направленную кристаллизацию от отливок к литниково-питающей системе, однако известный способ непозволяет это осуществить.1 ель изобретения - повышение качества литья за счет создания условий направленной кристаллизации.Цель достигается тем, что наносят облицовочный слой и выплавляемый слой на модель стояка до сборки модельного блока и зачищают торцы питателей перед припаиванием моделей отливок. Сущность изобретения заключается в том, что после выплавления моделей и выплавляемого слоя теплоиэолирующий зазор между внутренней и наружной оболочками образуется лишь вокруг литниково-питающей системы и при охЛаждении залитой формы кристаллизацияотливок протекает в направленитт.к литниково-питающей системе, ыо764836 15 Составитель...

Номер патента: 754052

Опубликовано: 07.08.1980

Авторы: Глинкин, Захаров, Киселев, Лаптев, Филин

МПК: E21B 47/08

Метки: диаметра, скважин

...-- , с выхода которого он подается на вход сумматора, а сигнал со второго преобразователя подается на другой вход сумматора, с выхода которого результирующий сигнал подается на блок преобразования и передачи его через каротажный кабель на поверхность. При этом средний диаметр скважины определяется как диаметр окружности, проведенной через четыре точки, соответствую щие концам измерительных рычагов. На фиг. 1 - вывод формулы для определения среднего диаметра скважин по показаниям четырех измерительных рычагов; на фиг. 2 показана функциональная схема пред 50 лагаемого устройства; на фиг. 3 - векторная диаграмма, поясняющая работу устройства. На фиг. 1 показан поперечный разрез скважины 1, скважинный прибор 2 с измерительными рычагами....

Номер патента: 751988

Опубликовано: 30.07.1980

Авторы: Котух, Лаптев, Мартынов, Стрекалов, Черноусов

МПК: E21D 9/10

Метки: бурения, каретка, шпуров

...скреплен с поворотным круиг. 1 показана установка, вид сбо иг. 2 - установка прн обуривании ой стенки забоя; на фиг. 3 - т сбоку; на фиг, 4 - установка пр ии ею лобовой стенки забоя.цилиндр 10, шарнирно скрепленный с колонной 5 и,поворотным кругом 3.Работа установки происходит следующим образом,При обуривании как лобовой, так и боковой стенки забоя, шахтную бурильнуючстановку при,помощи транспортного средства 1 устанавливают в требуемое положение относительно забоя, а затем включением привода 4;поворотного круга 3 осуще Оствляют предварительную настройку рукоятей б манипуляторов, лосле чего с помощью цилиндра 10 горизонтального,поворота рукояти б .манипулятора, шарнирноскрепленной с колонной э и поворотнымкругом,3, а также с помощью...

Номер патента: 750105

Опубликовано: 23.07.1980

Авторы: Авраменко, Герасименко, Кузнецов, Кулинич, Лаптев, Поляченко, Ушаков

МПК: E21F 3/00

Метки: воздухоохладительная, шахтная

...трубопровода соединена с выходным коллектором, а наружная - с корпусом установки, при этом трубы вентиляционного трубопровода выполнены из материала с различной теплопроводностью, при этом внутренняя труба выполнена из материала с меньшей теплопроводностью.На чертеже схематично представлен общий вид предлагаемой шахтной воздухоохладительной установки.Турбовентиляторный холодильный агре. гат установки состоит из соплового аппарата 1, рабочего колеса 2 с лопатками 3 пневматической турбины по периферии и крыльчаткой вентилятора 4 во внутренней части, отводов 5 и выходного коллектора б охлажденного воздуха, асинхронной машины 7, смонтированных в корпусе 8, Вентиляционный трубопровод внутренней тепло- изолированной трубой 9 подсоединен к...

Номер патента: 748743

Опубликовано: 15.07.1980

Авторы: Войтович, Лаптев, Моин, Уан-Зо, Цишевский

МПК: H02M 7/537

Метки: близкой, выходного, инвертор, кривой, синусоидальной, ступенчатой, формой

...работы инвертора назадающего генератоРа 81 ступнчаг на 40 второй и четвертой четверти периодапряжения Онснимаемого с клемм на 1- (фиг, 3) необходимо осуществить реверсрузки 2 и прямоугольного опорного на" счетчика и реверс полярности напряженияряжения к О полУчаемого на вьасод, к О, что обеспечивается фазосмешатеблока делениа и Реверса полЯРности пита лем 1ющего напряжения 9. Реверс блока и счет- лемчика 4 осуществляется с помощью фазо 45Йиаграмма состояний силовых ячеекмешателя на 9 О блока 10 синхрони соответствует последовательному со тоязируемого импульсами задающего генера- нию ячеек счетчика и для случая двоичтора, ного счета показана на фиг. 3 в.Силовые преобразовательные ячейки50могут быть выполнены по схеме со сред-. о в...

Номер патента: 748016

Опубликовано: 15.07.1980

Авторы: Боенко, Гранкин, Игнатов, Лаптев, Сушко

МПК: B65G 25/06, B65G 47/16, B65G 47/38 ...

Метки: выработок, доставки, нарезных, проведении, угля

...11, Концы ленты, к которым прикреплены канаты, имеют стальные ножи 12. Рабочий и холостой канаты присоединены к барабанам двухбарабанной скреперной лебедки 7. Устройство работает следующим образом. При загрузке транспортирующего элемента 1 он протягивается рабочим канатом 2 из-под обводного барабана 8 загрузочной секции 4, расположенной под перегружателем комбайна 10, и загружается углем от работающего комбайна. По мере загрузки транспортирующего элемента 1 он протягивается рабочим канатом 2 до полной его загрузки. Загруженный углем транспортирующий элемент рабочим канатом доставляется на разгрузочную секцию 5. При этом рабочий канат, огибая барабан 9 разгрузочной секции 5, идет на направляющие блоки 11 промежуточной секции 6,...

Номер патента: 747918

Опубликовано: 15.07.1980

Авторы: Дахин, Кудряшов, Лаптев, Лившиц, Петров, Савицкий, Шапоров

МПК: D21D 1/02

Метки: аппаратах, включенных, массы, непрерывного, последовательно, потоком, размола

...значениекоэффициента Ь по 0 - таблице, при 5чем иоДля каждой строки О - таблицынаходят коэффициент , по формуле Затем находят среднее значение коэффициента Ро по О - таблице, причем35 ЕРе=Окончательную величину коэффициентанаходят по формуле 15.(б фв)Величина коэффициентазависит от размерностей параметров, входящих в формулы. Поэтому размерность параметров должна быть той, которая ранее 45 .была принята в- 6 таблицах.Величина коэффициента Л определяется следующим образом.На двух смежных по потоку аппара-. тах, имеющих, например, номер ви т при постоянном расходе массы через поток устанавливаются полезные мощнос" ти размола Ия,., и Мв соответствии со следующими условйями:55 Н=1 Ч, ест 1,р, - .ьр или п После этого берут пробы массы...

Номер патента: 746006

Опубликовано: 05.07.1980

Авторы: Кондрашов, Лаптев, Легоцкий, Литвинов, Самбурский, Семеновский

МПК: D21D 1/30

Метки: диск, мельницы

...сжатия и расширения, определяя тем самым повышение внутреннейи внешней фиблилляции волокна,Кроме того, зерна керамических сегментов действуют как многочисленныемикроножки, обеспечивая размол волокон без разрушения и укорачиванияих, а металлические сегменты привозможных контактах в процессе работы ротора и статора обеспечиваютдолговечность работы размалывающейгарнитуры. Волокнистый полуфабрикат,размолотый на дисках, затем направляют в дальнейший технологическийпоток для изготовления бумаги иликартона,На пилотной установке испытываютдиск мельницы с размалывающей гарнитурой, состоящей из чередующихсяметаллических и керамических размалывающих сегментов. Гарнитуруустанавливают на статоре мельницы,на роторе - обычно...

Номер патента: 746004

Опубликовано: 05.07.1980

Авторы: Горидько, Лаптев, Лямцев, Савицкий, Халандовский

МПК: D21D 1/00

Метки: бумажной, массы, приготовления

...максимальнаяскорость колебаний ч0,3 м/с,эффективно происходит дфлокуляция массы.От максимальной величины скоростидвижения волокон относительно пуль сирующей жидкой среды существеннозависит эффективность дефлокуляции,Прочность связи фрагментов (отдельных составных частей) флокулопределяется концентрацией массы во З 5 флокене и видом полуфабриката. Длясульфитной беленой целлюлозы прочность связи равна б = 5 г/см. Длясульфатной небеленой целлюлозы этавеличина существенно больше, Отрывное напряжение (б ), действующее наволокна во флокене равно где р - плотность воды, кг/мз,ч - максимальная величина скоростидвижения волокон относительно пульсирующей жидкойсреды, м/с,Иэ сопоставления значений б и бследует, что для дефлокулированияэтого...

Номер патента: 745648

Опубликовано: 05.07.1980

Авторы: Василевский, Калинин, Кораблев, Лаптев, Мещанинов, Молодницкий, Суминов

МПК: B23Q 7/10

Метки: загрузки, кассету

...взаимодействовать с шаровыми упорами 15 цангового захвата 2 детали 3,Перемещение детали 3 по направляющему каналу 6 осуществляет толкатель 16, неподвижно закрепленныйна рабочей платформе 1, Неремещение кассеты Л. А, Калинин, Р, И.Василевский, В.А.Мещанинов, Ю, К, Лаптев,В.М. Суминов, В.И.Молодницкий и П.А. Кораблев745648 Формула изобретения 8 осуществляется механизмом шаговогоперемещения 17,Работает устройство следующим образом."-Деталь 3, собранная на предыдущейоперации, поступает в цанговом захвате 2 рабочей платфорж 1 на столподъемник 4При этом шаровые упоры15 взаимодействуют с линейными кулачками 12 рычагов 11, разжимают цанговый захват 2, освобождая деталь 3,Заданное усилие разжима цангового захвата. 2 рычагами 11 задается...

Номер патента: 743965

Опубликовано: 30.06.1980

Авторы: Лаптев, Самсонова

МПК: C03B 5/24

Метки: печью, регенеративной, стекловаренной

...от заданного значения.На чертеже представлена блок-схема системы управления регенеративной стекло- варенной печью. 5Способ включает следующие операции: измерение температуры стекломассы выработочного потока 1 на выходе отапливаемой части печи с помощью термопары 2 и вторичного прибора 3; выделение анализа тором 4 максимального приращения температуры стекломассы за время, равное периоду реверсирования факела, сравнение его на регуляторе 5 с заданным значением, вводимым задатчиком 6, и подачу коррек тирующего сигнала по результату сравнения на командный блок 7, управляющий по заданной задатчиком 8 циклограмме переводными устройствами 9 - 12, установленными в системе подачи топлива и воздуха. 20Управление реверсированием факела...

Номер патента: 742411

Опубликовано: 25.06.1980

Авторы: Лаптев, Потапов, Романов, Соломатов

МПК: C04B 29/02

Метки: металлобетонная, смесь

...посттеднегосодержит полые элементы из металла смодулем упругости в 1,7-2,1 раза вышемодуля упругости алюминия при следующемсоотношении компонентов, об,%;Распл ав алюминия 20-40Стеклянные волокна 10-20Мыльный порошок 2-6Полые элементы изметалла 41-6 1.Металлобетонную смесь готовят следующим образом,Стеклянные волокна и различные полые элементы из другого металла, предварительно обработанные мыльным порошком, укладывают в форму, уплотняют, попого веют до 200-250 С и заливают распла3 742411вом алюминия. После остывония обрвзпыизвлекают из формы. 4Результаты испытаний указанных составов представлены в табл. 2.Метаплобетон предлагаемого составаобладает повышенной прочностью при сжа"- тии и пониженным объемным весом.5Таблица 1 20 40 15 18 0...

Номер патента: 742358

Опубликовано: 25.06.1980

Авторы: Галицкий, Лаптев, Ливанов, Стецишин, Шмалий, Яковлев

МПК: B66C 23/68

Метки: грузоподъемного, крана, стрела, телескопическая

...рычаги установленысимметрично в горизонтальной плоскости. 2На чертеже показана телескопическаястрела крана.Стрела содержит неподвижную 1 и выдвижную 2 секции,Д,пя перемещения подвижной секцииустановлены шарнирно-сопряженные между собой рычаги 3 и 4. Рычаги 3 шарнирно соединены с подвижной секцией 2,. а,рычаги 4 - с неподвижной секцией 1телескопической стрелы. Рычаги 4 снабжены ползунами 5, к которым шарнирноприкреплен соединительный элемент. 6,связанный со штоком 7 силового цилиндра 8, шарнирно-соединенного с неподвиж, ной секцией 1 телескопической стрелы.15Гидроманипулятор работает следующим образом.Шток 7 гидроцилиндра 8, выдвигаясь,перемещает поступательно-соединительный элемент 6, с которым перемещаются...

Номер патента: 742203

Опубликовано: 25.06.1980

Авторы: Великий, Волошанский, Дручинин, Зискинд, Лаптев

МПК: B60T 13/122

Метки: автомобиля, гидравлический, привод, тормозов

...цилиндр, вкорпусе 1 которого ступенчатый поршень 2 образует камеры низкого 3 ивысокого 4 давления. В каналах 5 и 6,соединяющих камеру 3 с главным тормозным цилиндром 7, установлены частичноразгруженный клапан 8 с плунжером9 и затвором 10 и обратный клапан 11.В обводной магистрали 12 установленнормально открытый обратный клапан 13.42203 фор мула физобретения 3 7 Магистраль 12 подсоединена к рабочим тормозным цилиндрам 14, При нажатии на педаль жидкость из главного цилиндра 7 поступает в цилиндр 14 по обводной магистрали 12. При появлении определенного давления в системе и последующего его возрастания затвор 10 сначала приоткрывается, частично пропуская жидкость в полость низкого давления, а затем открывается полностью, обусловливая...

Номер патента: 739165

Опубликовано: 05.06.1980

Авторы: Адамов, Лаптев, Савицкий, Халандовский

МПК: D21D 1/00

Метки: волокнистых, высокой, концентрации, полуфабрикатов, процессом, размола

...иная;- средневзвешенная длина волоконпосле размола, мм;д - среднее значение ширины волокон, мм.Максимального значения энергия касательных деформаций, а значит и величины механи.ческих показателей прочности бумаги или кар. тона достигают при концентрации С, связаннойс размерами волокон уравнения: где А 1 - постоянная.Анализ экспериментальных данных, проведен50 ных во ВНИИБе для различных полуфабрика. тов, показал, что величину средневзвешенной длины. волокон после размола можно выразить через начальную длину волокон и приращение степени помола. Тогда уравнение для определения оптимальной концентрации принимает вид формулы 1.На чертеже представлена схема реализации предлагаемого способа,Схема включает бассейн 1 массы низкойконцентрации,...

Номер патента: 739011

Опубликовано: 05.06.1980

Авторы: Барчев, Каштанов, Лаптев, Петров, Чалов, Щукин

МПК: C03B 25/04

Метки: отжига, стекла

...разрез; на фиг. 2- то хсе, горизонтальный разрез.Предлагаемое устройство для отжига состоит из секций, представляюших в сборе туннель 1, в котором установлены вентиляторы 2 и транспортер 3 для переС помощью вентиляторов 2, установленных в каждой секции, осуществляют .непрерывную циркуляцию печной атмосферы в направлении, перпендикулярном направлению движения профильного стекла. Для регулирования температуры верхней и нижней части изделия поток атмосферы разделяется на два контура - внешний и внутренний. Тепло от потока внутненнего контура через пластины 5 и теплопроводяшие стержни 6 передаются в теплообменник 8, При этом создается перепад температур внутреннего и внешнего готоков циркуляции, величина которого регулируется количеством...

Номер патента: 737548

Опубликовано: 30.05.1980

Автор: Лаптев

МПК: E01D 18/00

Метки: ледяная, переправа

...вид сбоку; на фиг. 2 - разрез на фиг. 1; на фиг. 3 - разрез Б-Б нафиг. 1,которого уложен колейный настил 3, сплоченные в единую плеть поплавки 4, размещенные под естественным ледовым покровом 1 и выполненные, например, в виде наполняемых сжатым воздухом эластичных герметичных оболочек, соединенных с воздуховодом 5, Фиксация поплавков в плане обеспечивается несущими 6 и 1 асчалочными 7 тросами, заанкеренных с помощью якорей 8, причем несущий трос 6 соединен с поплавками посредством соединительных элементов 9. Намороженный слой льда может 10 быть усилен расположенной внутри него арматурой 10.При относительно. высокой температуре окружающего воздуха, когда намораживание слоя льда требуемой толщины сопряже.но со значительнои затратои...

Номер патента: 737204

Опубликовано: 30.05.1980

Авторы: Лаптев, Ляпин, Манунин

МПК: B24D 13/14

Метки: круг, полировальный

...слоя на 3/4 ширины всего слоя.В качестве полос полирующего материала могут быть использованы тканые и нетканые материалы, например сизалевая10 ткань, войлок, сукно и др., а также их сочетание при обязательной пропитке.На фиг. 1 показан полировальный круг,разрез; на фиг. 2 - захваты, а на фиг. 3 -полирующий материал в виде полосы, про 15 строченной на 3/4 ширины в два слоя.Полировальный круг состоит из пустотелого хвостовика 1 со шпильками 2, шайбы3 с захватами 4, колпака 5, гайки 6 и полирующего материала - полосы 7. Хвостовик20 1 снабжен каналом 8,Сборка полировального круга состоитв следующем. На радиальные шпильки 2хвостовика 1 наматывают простроченнуюв два слоя полосу 7 полирующего материа 25 ла. При этом на радиальные шпильки...

Номер патента: 736163

Опубликовано: 25.05.1980

Авторы: Демидов, Лаптев, Моисеев, Серов, Шакина

МПК: G11B 5/02

Метки: информации

...на магнитную ленту информация (см. фиг. 2) с блока 1 воспроизведения поступает через блок 2 ключей и аналого-цифровой преобразователь 3 в линию 4 обработки информации,Поскольку не вся информация требует сложной математической обработки, ввод ее в линию обработки производится отдельными участками. Так для выбора участка информации определенного номера режима (Х) используется преобразователь 8 кода, с выхода которого напряжение (см. фиг. 2 в) поступает через коммутатор 6 на Ч и Р выходы счетчиков 12 и 13 блока 11 фильтрации. На входы 1 счетчиков поступают синхронизирующие импульсы (см. фиг. 2 д) с выхода регистра 9 преобразователя 8 кода. При наличии на входах счетчиков 2 и 13 высокого потенциала (см. фиг. 2 в) счетчик 12...

Номер патента: 735768

Опубликовано: 25.05.1980

Авторы: Барановский, Киселев, Лазинцев, Лаптев, Левин, Нильва, Поташников

МПК: E21C 27/22

Метки: комбайна, крепемонтажная, проходческого

...6 не ограничивала движение балок 3при маневрах комбайна, балки опираютсяна опору 6 через сферические утюги 8, закрепленные на опоре. По продольным направляющим балкам 3 перемещаются толкатели 9 с помощью цепей 10 от привода11. Приводные звездочки 12 соединены карданным валом 13. Толкатели 9 снабжены поворотным кулаком 14, который удерживается во взведенном положении пружиной 15.В месте установки крепи за распорнымустройством 2 непосредственно на продольных балках укреплены гидравлические подьемники крепи 16, выполненные в виде рамки 17, перемегцающейся в направляющих 18 гидродомкратами 19. Верхняя частьрамки представляет собой планку 20, накоторой могут закрепляться в нужном месте по длине планки захваты 21, На поперечной балке...

Номер патента: 734636

Опубликовано: 15.05.1980

Авторы: Лаптев, Цишевский

МПК: G05F 1/56

Метки: двухтактного, импульсной, постоянного, стабилизатора, стабилизации

...Оа с амплитудой, прямопропорциональной входному напряжениюО , . сигнал О+ сравнивается на входе а 5нуль-органа 15 с неизменным опорнымнапряжением, источника 13 О 1. При уровнесигнала И, большем сигнала О+,на выходе нуль-органа 15 образуетсясигнал Оа, разрешающий включение 50синовых ключей 2, 3. Этот сигнал подается на входы ячеек фИф 16, 17. Надругие входы этих ячеек подак)тся сигналыО, и 0 соответственно с выходовтриггера 20, разрешающие включение 55соответствующего силового ключа. Приналичии на входах ячейки 16 (17) разрешающих сигналов Оа и Од (Оо) 6 4на входе ячейки 16(17) появляется синадвключающий силовой ключ 2(3).Генератор 12 формирует пилообразноенапряжение Оа с неизменной амплитудой, равной опорному напряжению...

Номер патента: 734537

Опубликовано: 15.05.1980

Автор: Лаптев

МПК: G01N 11/08

Метки: вязкости, жидкостей, расплавов

...давления в точках А и Б;поверхностное натяжение;Й - радиус пузырька газа,равный радиусу трубки,вентили закрывают ивключают электропривод системы 3 наподъем трубки 1 (контакты геркона 6 в цепи регистрации измерителя 5 разомкнуты).При перемещении трубки 1 из точки Б в точку А давление расплава на газ в трубке уменьшается от Рс до Рсд. и под действием давления газа в трубке Рг ) Рсг пузырек газа увеличивается в размерах на ЬВ. В результате объем, з ан имаемый газом, увеличив а- ется на Лч, и давление в трубкеч падает от Ри до Рг=Рга - ,ч (Рг 40 55 Скорость роста пузырька газа, а следовательно, величина давления в трубке в момент ее останова в точке Б (при неизменной скорости перемещения трубки) будет пропорциональна вязкости...

Номер патента: 732678

Опубликовано: 05.05.1980

Авторы: Горячев, Лаптев, Прохоров

МПК: G01F 23/16

Метки: гидростатический, уровнемер

...нагнетаю7326 /8 О щее устройство, выполненное в видесильфона 2, жесткий центр которогосвязан через кулачок 3 с приводом 4,датчик перемещения 5, измерительныйприбор 6, конечный выключатель 7,блок сравнения давлений, состоящийиз дифманометра 8, преобразователя 9и дросселя 10, соединяющего камерыдифманометра между собой, блокуправления 11 и клапан 12, соединяющий измерительную трубку с атмосферой и снабженный электромагнитнымприводом 13. Блок управления 11выполнен на электроконтактной аппаратуре типа рела Уровнемер работает следующимобразом,В исходном положении клапан 12закрыт, сильфон 2 растянут, конечный выключатель 7 нажат - измерительная трубка 1 заполнена жидкостьюдо уровня в исследуемом сосуде. Привключении блока управления...

Номер патента: 732585

Опубликовано: 05.05.1980

Авторы: Виноградов, Лаптев, Телица

МПК: F15B 1/24

Метки: аккумулятор, пневмогидравлический

...шток с раэмещенными на нем тарелками, диаметркоторых увеличивается к разделителю.Изобретение поясняется чертежом.Пневмогидравлический аккумулятор 5 содержит корпус 1, разделитель, выполненный в виде поршня 2, приводную(жидкостную) полость 3, рабочую (газовую) полость 4, заполненную сжижаю- щимся при определенном давлении га зом, напРимеР двУокисью УглеРода СОв,Поршень 2 имеет телескопи еский шток5 с тарелками 6. С целью уменьшениягабаритов пакета тарелок в заряженном аккумуляторе диаметр тарелок б 15 увеличивается к разделителю.Пневмогидравлический аккумуляторработает следующим образом.Жидкость при зарядке подается вполость 3 и через поршень 2 сжимает 20 газ в полости 4. При достижении давления насыщения газ сжижается и распределяется...

Номер патента: 732584

Опубликовано: 05.05.1980

Авторы: Виноградов, Лаптев, Пындак, Шеломицкий

МПК: F15B 1/04

Метки: аккумуляторе, давления, пневмогидравлическом, стабилизации

...повышение15Аиз энергоемкости аккумулнтора;Х - степень заполнения аккумулятора этиловым спиртом по отношению к максиОмальному объему газовойс.реды.Сущность способа стабилизации дав,ления в пневмогидравлическом аккумуляторе поясняется на следующем примере.Осуществляется стабилизация давления в пневмогидравлическом аккумуляторе с разделителем в виде полого поршня (на чертеже не показан). Газовая среда представляет собой углекислый газ с максимальным обьемом 235 мл.В газовую полость вводится жидкий компонент в виде этилового спирта в количестве 40 мл, что составляет 17 максимального обьема газовой среды.В аккумуляторе создается началь ное давление газовой среды 8 кгс/см и затем осуществляется подача рабочей 40 жидкости до...

Номер патента: 732575

Опубликовано: 05.05.1980

Авторы: Караганов, Лаптев, Прямицын

МПК: F04C 7/00

Метки: жидкостно-кольцевой, жидкость, рабочая

...опубликования описания 08.05.80Изобретение относится к компрессоростроению и касается рабочих жидкостей жидкостно-кольцевых машин.Известно применение в качестве рабочей жидкости жидкостно-кольцевых машин водного раствора этиленгликоля 15Известная жидкость работоспособна в условиях отрицательных температур до -65 С.Цель изобретения - расширение диапато зона рабочих температур при откачке паров криогенных жидкостей.Указанная цель достигается тем, что в качестве рабочей жидкости применяют 30-40 весЛ раствор аммиака.Эта рабочая жидкость обеспечивает 2расширение диапазона рабочих температур до -100 С. формула изобретения Применение 30-40 вес.% раствора аммиака в воде в качестве рабочей жидкости жидкостно-кольцевой машины с целью...

Номер патента: 728889

Опубликовано: 25.04.1980

Авторы: Бринза, Крюкова, Лаптев, Хабаров

МПК: B01D 35/06

Метки: фильтрующее

...стенка емкостивыполнена полой с целью обеспечения обогрева ее отходящими, газами,а днище снабжено герметизированнымчелюстным затвором 2. Снаружи емкости установлена система неподвижных электромагнитов 3. Вместо электромагнитов могут быть примененыпостоянные магниты, установленные свозможностью периодического удаления их от стенки емкости. К нижнейчасти челюстного затвора подведентрубопровод 4 с задвижкой 5, а подемкостью расположен бункер б дляприема обработанной окалины, Дляотвода образующихся паров масла ивпуска газа-заполнителя емкость снабжена теплоизолированной дренажнойтрубой 7. Трубопровод 8 служит дляподачи пульпы.Установка работает следующим образом,728889 Формула изобретения Подачо финам пульпы 1 НИИПИ Заказ 18 б 2/8 тираж...
