Лаптев
Регулируемый преобразователь
Номер патента: 955431
Опубликовано: 30.08.1982
Авторы: Лаптев, Моин
МПК: H02M 3/335
Метки: регулируемый
...по цепи; питания, как параллельно, так и по- следовательно. Количество вторичных обмоток трансформаторов равно 2 где и - номер ячейки, т.е. трансформатор 4 первой ячейки имеет одну обмотку 7, второй ячейки две обмотки 8 и 9, третьей ячейки четыре обмотки 10 - 13, Отвод от средней точки обмотки 7 соединен с первым выходным выводом преобразователя 14. Крайние выводы обмотки 7 соединены с отводами от средней точки обмотки 8 и 9, крайние выводы обмоток 8 и 9 соединены с отводами от средних точек. обмоток 10-13, а крайние выводы обмоток 10-13 соединены с анодами диодов 14-21, катоды кото рых объединены и соединены со вторым выходным выводом преобразователя 22.+ -- 14,15,16,17 Возможен также режим регулирования л 55 при котором одна...
Способ магнитошумового контроля
Номер патента: 954866
Опубликовано: 30.08.1982
Авторы: Волков, Кумейшин, Лаптев, Черниховский
МПК: G01N 27/83
Метки: магнитошумового
...стробируют время, соответствующее интервалу изменения укаэанного поля, создающего в заданном слоеобъекта магнитоакустические шумы,На чертеже приведена блок-схема устройства для реализации предлагаемогоспособа.Устройство содержит последовательносвязанные генератор 1 линейно изменяющегося тока, усилитель 2 мощности, пере3 9548магничнвающнй узел 3, а также последовательно соединенные преобразователь 4акустических шумов, усилитель 5 сигналов, регистратор 6 и включенный междуним и генератором 1 каскад 7 стробирования времени.Устройство работает следующим образом,Перемагничивающий узел 3, выполненный в виде накладного (приставного) 10электромагнита (не показан), контактируютполюсами с поверхностью объекта контроля (не показан),...
Устройство для охлаждения проката
Номер патента: 954442
Опубликовано: 30.08.1982
Авторы: Белянский, Бобылев, Герцев, Заключнов, Кобзарь, Лаптев, Смирнов, Степанов, Титов, Тищенко, Шуйкин
МПК: C21D 1/02
Метки: охлаждения, проката
...поддержания температуры смотки. Наиболее близким к30 едоватеьскьй:":г"., :,:с, ; мет аллЯргичеуно, ъединение й завод"охлаждения проката используют водуобратного цикла, качество очисткикоторой неудовлетворительно.Цель изобретения - повышениеравномерности истечения плоскойструи по длине щели, 5Указанная цель достигается тем,что устройство снабжено, установленной внутри трубы гильзой с патрубками, суммарная площадь внутреннихсечений которых в 1,6-2,3 раза , 1 Оменьше площади внутреннего поперечного сечения гильзы и не менее 0,8площади выходного поперечного сечения щелевого сопла, Данное соотношенле является определяющим и поз,валяет создать простую и удобнуюв обслуживании конструкцию устройства для охлаждения проката.На Фиг. 1...
Устройство для удержания бурового става
Номер патента: 953181
Опубликовано: 23.08.1982
Авторы: Баранов, Кучер, Лаптев, Мартьянов
МПК: E21B 19/10
Метки: бурового, става, удержания
...для крепления 5устройства, а также направляющими18, взаимодействующими с направляющими 19 лобовины 17,В отверстиях каретки на подшипниках 20 скольжения установлены ролики 21.Кулаки 3 снабжены жестко закрепленными с внутренней стороны зажимами 22 буровых штанг и установленными с внешней стороны упорами 23 ипластинами 24, Кроме того, с внешней стороны кулаки 3 имеют профильные поверхности 25, сопряженные свнешними поверхностями пластин 24.Упоры 2 3, пластины 24 и профильныеповерхности 25 в процессе работывзаимодействуют с роликами 21, Зажимы 22 могут быть съемными, с переменными рабочими поверхностями, в зависимости от внешних поверхностей применяемых буровых штанг.Устройство через отверстия 26корпусом 1 жестко крепится к...
Лампа накаливания
Номер патента: 951481
Опубликовано: 15.08.1982
Авторы: Ивенин, Лаптев, Отставнов
МПК: H01K 1/16
Метки: лампа, накаливания
...2 в . вырыв "а" на фиг. 1,Лампа состоит иэ кварцевой колбы 1с отогнутыми концами 2, Тело накала 3при помощи нескольких спиральных поддержек 4 располагается по оси основнойчасти колбы, В отогнутых концах 2 закрепляются токоподводы состоящие изподвижной 5 и неподвижной частей б,между которыми имеются зазоры. Токоподводы при помощи набора переходных стеколзавариваются в отогнутые концы колбы,а на неподвижную часть 6 с усилием одевается держатель 7, Часть токоподвода81 46, осуществляющая электрический контактс телом накала, подвижно соединяется счастью токоподвода 5, неподвижно закреппенного в отогнутом участке колбы при помощи эпастичного упругого элемента 8,представляющего собой спираль, выпопненную иэ вольфрамовой провопоки...
Устройство для автоматического управления скоростью транспортного средства
Номер патента: 950558
Опубликовано: 15.08.1982
Авторы: Лаптев, Шишкин
МПК: B60K 31/00
Метки: скоростью, средства, транспортного
...Отключающий вход элемента 20 связан с выходом блока 16 через диодную сборку21 (элемент ИЛИ). Выход датчика 12соединен с одним из входов сумматора 15. В цепи Ьитания электромагнита 13 включен блок 22 задержки,который .выполнен, например на элементе 23 памяти с узлом выбора информации, к запрещающему входу которого подключен детектор 24 направления перемещения педали,Формула изобретения Устройство работает следующим образом.В режиме регулирования скорости элемент 20 обеспечивает соединение датчика 7 скорости с узлом 8 и второго узла 17 памяти с выходом датчика 12 положения педали 10. Иажимая на педаль 10 водитель через блок 1 воздействует на топливоподающий орган транспортного средства. Работа блока 1 основана на сравнении сигналов с...
Устройство для регистрации и оперативной обработки результатов геофизических исследований в скважинах
Номер патента: 949611
Опубликовано: 07.08.1982
Авторы: Александров, Лаптев, Лукьянов
МПК: G01V 11/00
Метки: геофизических, исследований, оперативной, регистрации, результатов, скважинах
...что результаты, получаемые ат какого-то отдельного прибора неэффективны метод неэффективен, т.е. наблюдается очень малый сигнал или характер его поведения не влияет на дальнейшую интерполяцию с цельто выделения продуктивных пластов то производится ега выключение и карта настройки комплексного прибора в этом рейсе автоматически меняется. Например, вместо ГК мажет работать АК (если оба эти метода реализуются данным комплексннм прибором). Все эти переключения через блок 2 сопряжения и вычислительный 10 15 20 65 блок 5 Фиксируются в блоке б управГеофизическая информация через канальный мультиплексор 1 поступает в блок 2 сопряжения, а именно в преобразователь 3 информации, с которого через блок 13 обмена пост) - пает в вычислительный...
Аппаратура для каротажа скважин
Номер патента: 947805
Опубликовано: 30.07.1982
Авторы: Киселев, Лаптев, Степной, Филин
МПК: G01V 11/00
Метки: аппаратура, каротажа, скважин
...системз скважинного прибора в количестве, равном числу разряда счетчика. 5Цель изобретения - упрощение конструкции аппаратуры, повышение еенадежности, производительности и уровня унификации.Указанная цель достигается тем, 1 Очто в аппаратуре для каротажа скважин, содержащий наземную часть, соединенную каротажным кабелем со скважинным прибором, включающим в себяблок телеизмерительной системы, содержащей формирователь тактовых импульсов, модулятор и усилитель мощности, и блоки геофизических методовисследования скважин, включающие всебя датчики геофизических параметров и узлы стыковки этих датчиков сблоком телеиэмерительной системы,причем выход модулятора телеизмерительной системы соединен с входомусилителя мощности, выход...
Прецизионная червячная передача
Номер патента: 947532
Опубликовано: 30.07.1982
Авторы: Игнатов, Лаптев, Лосин
МПК: F16H 1/16
Метки: передача, прецизионная, червячная
...в пределах 5-60,На фиг, 1 изображена общая схемасервячной передачи, на Фиг, 2 - проФиль зубьев червяка, поперечное сечение.Червячная передача (Фиг.1) содержит червячное колесо 1 и червяк 2,установленный в поворотной раме 3.С поворотной рамой 3 соединен рычаг4 с центром вращения в точке 0С15 рычагом 4 связана пружина 5 растяжения. В процессе работы передачипружина 5 растяжения обеспечиваетпостоянный прижим червяка 2 к червячному колесу 1 с постоянным.регу 20 лируе оптическим усилием,Передача работает следующим образом.Червяк 2, установленный на поворотной раме 3 и, следовательно, имею 25 щий воэможность поворота относительно оси центров. действует в радиальном направлении на червячное колесо1 постоянным усилием и своими зубьями в...
Диск мельницы
Номер патента: 947246
Опубликовано: 30.07.1982
Авторы: Воронов, Евтина, Лаптев, Легоцкий
МПК: D21D 1/30
...его размол.Во втором случае (фиг.2) волокнистый материал, проходя по поверхности диска с чередующимися по зернистости секторами, испытывает переменные по величине силовые воздействия, что приводит к повышению степени разработки волокна, так как зерна абразивного материала действуют как многочисленные микроножи, обеспеПоказатели Размалывающая гарнитура Известная Предлагаемая Ротор- металл, статор, металл Роторметалл,статоркерамикаплоская Ротор- металл, статоркерамика с чередующимися по зернистости секторами Роторметалл, статоркерамика с уменьшающейся зернистостью от центра к периферии Степень помола,ошР 33 33 33 33 Удельный расходэнергии на размол,кВтч/т 450 460 600 Водоудерживающаяспособность волокна, Ъ 168 163 160 156...
Устройство для регулирования режима стекловаренной печи с электроподогревом
Номер патента: 947094
Опубликовано: 30.07.1982
Автор: Лаптев
МПК: C03B 5/24
Метки: печи, режима, стекловаренной, электроподогревом
...трубки и соединенную с риулятором 4 и через реле 5 с элект о рнческим входом блока 6 подачи воздуха, пневматический выход которого через датчик 7 давления соединен с блоком 8 управления загрузчика 9 шихты, блок 10 изменения напряжения на электродах 1. 15Устройство работает следукнним образом.По сигналу с термопары 3 прн откло- нении температуры стекломассы от заданного значения регулятор 4 воздействует 20 на блок 10, изменяя напряжение на электродах 1 так, чтобы температура стекло- массы под слоем шихты приняла заданное значение.Прн отклонении топщины слоя шихты р и расплава стекла над уровнем установки трубки 2 например увепичении, возрастает гидростатическое давление и уравновешивающее его давление воздуха в трубке 2. С датчика 7...
Регулятор уровня стекломассы
Номер патента: 947093
Опубликовано: 30.07.1982
Автор: Лаптев
МПК: C03B 5/24
Метки: регулятор, стекломассы, уровня
...электропневмоклапана 7, соединяющего полость трубы 3 с источником 8воздуха, причем в корпусе трубы имеется калиброванное отверстие 9, служащеедля стравливания воздуха из полости трубы в атмосферу, а электрическая пеньклапана 7 соединена с выходом датчикауровня,Регулятор уровня работает следующимобразом.При уровне стекломассы меньше нормы электрод 2 не касается стекломассыи загрузчик 6 через нормально замкнутыеконтакты пускателя блока 5 управлениявключен на подачу шихты в сгекловаренную печь. Поспе достижения заданногоуровня стекломасса касается электрода 2,срабатывает высокочувствительное реледатчика 1 уровня, которое своими нор:мально разомкнутыми контактами 1-1включает через реле 4 времени и егоконтакты 4-1 пускатель блока 5...
Способ получения окрашенных хрустальных стекол
Номер патента: 947092
Опубликовано: 30.07.1982
Авторы: Бражкина, Лаптев, Любимова, Щенникова
МПК: C03B 5/02
Метки: окрашенных, стекол, хрустальных
...нейгазообразных продуктов реакций силикатси стеклообразования.Цветное стекло, полученное предлагаемым способом, отличается равномерным окрашиванием, при этом количествокрасителя уменьшено в 6 раэ.Кроме того, пснностью отсутствуетзагрязнение окружающей среды легучими ядовитыми компонентами. Способ получения окрашенных хрустальных стекоп, вкпючающий введение красителя в шихту, послойную засыпку шихты на поверхность стекломассы и варку в электрической печи, о т л и ч а ю щ и йс. я тем, что, с целью обеспечения равномерного окрашивания при экономии красителя, последний вводят в шихту в соотношении 1:5-15, а засыпку осуществляют на поверхность стекломассы с температурой 400-600 С, после чего подают слой шихты беэ красителя,35 Источники...
Способ очистки сточных вод
Номер патента: 947072
Опубликовано: 30.07.1982
Авторы: Зяблицев, Зяблицева, Камалов, Лаптев, Окатьев, Черкасов
МПК: C02F 1/461
...поглощения активного хлораполиэтиленом протекает медленнее посравнению с реакцией окисления органических примесей.После электрохимической очисткисточная вода поступает в разделитель2, где производится отделение полиэтилена. Очищенный раствор минеральныхсолей направляют на утилизацию, отработанный полиэтилен поступает на .регенерацию в смеситель 1,Расход адсорбента в каждом конкретном случае может быть определенв зависимости от очищаемой воды и,как правило, изменяется от 1 до100 г/л. Наиболее оптимальным дляпоглощения активного хлора и отделения полиэтилена от очищенной воды являются гранулы размером 0,1-5,0 мм. 4Регенерацию адсорбента активного хлора проводят при определенном рН исходной сточной воды, поступающей в...
Способ получения тиосульфата натрия
Номер патента: 945065
Опубликовано: 23.07.1982
Авторы: Басова, Галанин, Запорожец, Зиновьева, Кириленко, Лаптев, Мурин
МПК: C01B 17/64
Метки: натрия, тиосульфата
...и карбоната натрия с образованием сульфитных растворов,которые при взаимодействии с серой в1 О присутствии катализатора образуют раствор тиосульфата натрия 11.Недогтатком способа является сложность и длительность технологического процесса.Наиболее близким к предлагаемому по технической сущности и достигаемому результату является способ получения тиосульфата натрия путем взаимодействия элементарной серы и сульфата натрия при 90-100 о С в течение 3-5 ч в присутствии активаторов и щелочи 121;Недостатками известного способа являются низкая скорость реакции и 2образование побочных вецеств, загряз"няюцих конечный продукт что требуетвведения дополнительных стадий и усложнения технологического процесса,Целью изобретения является интенсификация...
Устройство для охлаждения полосы на отводящем рольганге широкополосного стана
Номер патента: 944701
Опубликовано: 23.07.1982
Авторы: Белянский, Герцев, Заключнов, Каретный, Лаптев, Степанов, Сычев, Титов, Шуйкин
МПК: B21B 45/02
Метки: отводящем, охлаждения, полосы, рольганге, стана, широкополосного
...смотки полосы.35Целью изобретения является получение равномерного распределения механических свойств по ширине полосыпутем охлаждения их сплошной плоскойбез разрывов струей при встрече ее сохлаждаемой полосой при высоте установки наполнительных баков на высоте1,8 и более метров.Поставленная цель достигается тем,что в устройстве для охлаждения поло 45сы, содержащем наполнительные баки,установленные над отводящим рольгангом и выполненные в виде наружногокожуха со щелевым соплом и внутреннего распределительного коллектора,отношение высоты установки наполнительных баков над рольгангом к величине зазора в щелевом сопле составляет 220-260,Данное соотношение позволяет выбрать размер щелевого сопла при установке наполнительных баков на...
Устройство для дробеструйной обработки деталей
Номер патента: 942974
Опубликовано: 15.07.1982
Авторы: Володин, Лаптев, Лукьянов, Смирнов
МПК: B24C 7/00
Метки: дробеструйной
...образуя с ними единую поворотную кон струкцию. При таком конструктивном решении валки 4 и 9 можно располагать не только в горизонтальной плоскости, но и в вертикальной друг над и другом, обеспечивая возможность обработки боковых поверхностей детали бе ее переналадки. Устройство снаб.жено силовым цилиндром 20, шарнир" но связанным с основанием 1 и с во" ронкой для дроби и обеспечиваоцим поворот валка 9 относительно оси валка 4.Устройство работает следующим об" разом. 23Электродвигатель 2 посредством редуктора 3 и приводного вала 6 вращает с заданным числом оборотов ва" лок 4, имеющий облицовку 5 из упру" гого материала.За счет трения, развиваемого в месте контакта валков, валок 9 с опор ным валом 11 вращается от валка 4 в подшипниковых...
Устройство для обработки информации
Номер патента: 941995
Опубликовано: 07.07.1982
Авторы: Демидов, Лаптев, Моисеев, Серов
МПК: G06F 7/00
Метки: информации
...одному из входов АЦП 7 и к селектору 2, один выход которого соединен с первым входом элемента ИЛИ 5, а другие выходы - с входами преобразователя 3 кода. Одни выходы преобразователя 3 кода подключены соответственно к первым входам блока 17 элементов И делителя 13 частоты, а другие - к входам блока 4 выделения сигналов калибровки, выходы которого соединены с другими входами элемента ИЛИ 5. Выход элемента ИЛИ 5 соединен с одним из входов элемента И 6, другой вход которого подключен к выходу элемента ИЛИ 18 делителя 13 частоты. Выход элемента И 6 соединен с другим входом блока 4 выделения сигналов калибровки, с другим входом АЦП 7 и с другими входами блока 11 элементов И. Выходы шифратора 9 подключены к входам регистра 1 О, выходы которого...
Шахтная воздухоохладительная установка
Номер патента: 941618
Опубликовано: 07.07.1982
Авторы: Авраменко, Герасименко, Качмазов, Лаптев
МПК: E21F 3/00
Метки: воздухоохладительная, шахтная
...влажность, близкую к 1 ООО(1,. а влагосодер.кание доходит до 20 30 г на 1 кг воздуха. Водяной пар вентиляционного воздуха, смешиваясь с холодным воздухом, отбирае- холод у него, вода конденсируется, затем кристаллизуется, замерзает, превращаясь в снежную пыль и транспортируется по внутренней теплопроводной трубе к рабочим местам выработки, где тает, отбирая тепло из воздуха выработки и возвращая холод, затр,ченный на замораживание.На чертеже изображено предлагаемое устройство, общий вид.Турбовентиляторный холсдильннй агрегат установки состоит из сопловых аппаратов , рабочего колеса 2 с лопатками 3, пневматической турбины по периферии и крыльчаткой вентилятора 4 и во внутренней части, отводов 5 и коллектора 6 охлажденного воздуха,...
Многогнездная пресс-форма для литья под давлением
Номер патента: 939167
Опубликовано: 30.06.1982
Авторы: Бирюков, Бондаренко, Дробышевский, Лаптев, Науменко, Сухин, Чащихин, Шолохов
МПК: B22D 17/22
Метки: давлением, литья, многогнездная, пресс-форма
...8 выталкивателей. Неподвижнаяполуформа состоит из литниковой втулки 9 и матрицы 10. В подвижной матрице 4 выполнены литниковые каналы11 к полостям отливок 7, литниковыйканал 12 к полости проьывника 13 ивентиляционный канал 14 для сообщения полости промывника с внешнейатмосферой. Литниковые каналы 11 перекрыты рассекателем 5. В рассекателе 5 выполнен канал 15 с промывником13 и вентиляцнонным каналом 14, торцоваяповерхность рассекателя 5 выполнена ступенчатой для поочередного открывания литниковых каналов 11многогнездиой пресс-формы. Прессующий поряень 16 выполнен со скошеннойповерхйостью для уменьшения прессостатка.Пресс-ф ма р мобразом,939167 формула изобретения Составитель А. КузнецоваТехред С. Мигунова Корректор В. Синицкая...
Роторная мельница
Номер патента: 939074
Опубликовано: 30.06.1982
Авторы: Константинов, Лаптев, Перлов, Халандовский, Черенков, Юрьев
МПК: B02C 13/284
...снова отбросит их на статор с отра жательными ребрами. Таким образом, более крупные частицы будут дольше находиться в рабочей камере по сравнению с измельченными частицами.В случае, если конечный продукт не соответствует желаемой степени помола, н оста 1 навливая мельницу, меняют угол поворотаотражательных ребер, а значит живое сечение сит, как указано выше.В дальнейшем отделение порошка целлюлозы из воздушной смеси обычно производится в циклонах.Благодаря применению указанной роторной мельницы обеспечивается возможность регулирования степени измельчения материала в процессе работы мельницы,Формула изобретения Роторная мельница, содержащая коррус, статор с, отражательными ребрами, ротор с пластинчатыми билами, ситовой короб,...
Приемник сверхвысоких частот
Номер патента: 936439
Опубликовано: 15.06.1982
Авторы: Бахтин, Лаптев, Масалов, Махов
МПК: H04B 1/10
Метки: приемник, сверхвысоких, частот
...поступает слабыйСВЧ сигнал, например Р 10 Вт, З40Положение рабочей точки по вольтамперной характеристике задается регулируемым источником 2 тока смещения, а модуляция ее положения осуществляетсяпутем подачи в модулятор 3 тока сме 35щения через первый токозвдающий элемент 11, малого сигнала с частотойнапример, 100 кГц, от генератора 7,Продетектированный слабый СВЧ сигналусиливается избирательными усилителями 4 и 8 с центральными частотамисоответственно Е и 2 Г. например, 100 кГци 200 кГц. Усиленные сигналы подаютсяна синхронные детекторы 5 и 9, некоторые опорные частоты, соответственно45и 2 подаются от генератора 7. Величина выходного напряжения слабогоСВЧ сигнала определяется выходнымблоком 6. Выходное напряжение дополнительного...
Регулируемый инвертор
Номер патента: 936308
Опубликовано: 15.06.1982
МПК: H02M 7/537
Метки: инвертор, регулируемый
...и 19 и дополнительныйключ 20. включенные аналогично осталь ным подобным ключам.Инвертор (Фиг. 1) работает следующим образом,Под действием сигналов задающегозогенератора 16 в первый полуприод выходной частоты инвертора открыты ключи 1 и 4, а во второй полупериодключи 2 и 3. Ключ 11 открыт некоторую часть " Т/2 первого полупериода,а ключ 12 такую же часть Т/2 второго полупериода, Когда в первом полупериоде открыты ключи 1, 4 и 12, ток(постоянная составляющая) проходитпо цепи 9-8-1-Л -12-15. РеактивныйН 4 Оток нагрузки ЕН (переменная составляющая) циркулирует в контуре: ключи 1и 4, конденсатор 5. Когда Фюч 12закрывается, открывается диод 10 иэнергия, накопленная в рассмотренномэтапе в дросселе, вызывает циркуляцию 45тока (постоянной...
Вращающееся контактное соединительное устройство
Номер патента: 936095
Опубликовано: 15.06.1982
Авторы: Вахрушев, Лаптев
МПК: H01R 39/30
Метки: вращающееся, контактное, соединительное
...соединений контактного типа.На фиг, 4,показано вращающеесяИслаботочное контактноесоединениедвух отрезков коаксиальной линии,Соединение имеет две секции - подвижную и неподвижную. Наружные проводники секций и внутренние выполненыаналогично,Подвижная секция состоит из проводника 1, скользящего контакта 2,пружины 3 и цанги ч. Проводниквращаетсч вместе с контактом 2 вподшипниках 5, эаключенных в неподвижный корпус 7.Подвижная секция включает в себянаружный проводник 9 и внутренний 18,разделенных изолятором 8.Контакт 2 имеет возможность осевого перемещения относительно проводника 1 и силой пружины 3 своей торцовой поверхностью прижимается к торцунеподвижного проводника 9. Электрическое соединение контакта 2 с проводником 1 осуществляется...
Установка для технического обслуживания автомобилей
Номер патента: 935344
Опубликовано: 15.06.1982
Авторы: Андреев, Богодухов, Лаптев, Шель
МПК: B60S 5/00
Метки: автомобилей, обслуживания, технического
...размещенного в направляющих 55 и соединенного со штоком силово -о цилиндра 56. На платформе напротив каждого проема размещены планки 57 с каналами 58 и 59, которые отцентрированы относительно каналов 53 и 54 на корпусе 52, каналы 58 и 59 с, омощью трубопроводов 60 и 61 соединены ,". гибкими рукавами 47 и 48 подаю.щими воздух в силовых цилиндрах 41,расположенных в нише 36, а каналы 53 и 54 корпуса 52 с помощью гибких ру" кавов 62 и 63 соединены с помощью электро-пневмоклапана (не показаны) с магистралью, подающей сжатый воздух Для подъема и опускания деталей и узлов необходимь 1 х для обслуживанияавтомобиля, из одной зоны в другую имеется грузовой лифт 64. Для удобства работы снизу автомобиля каждый пост снабжен эстакадой 65 для...
Фурма доменной печи
Номер патента: 933710
Опубликовано: 07.06.1982
Авторы: Ашпин, Бородулин, Вавилова, Гаврилов, Жембус, Канаев, Кобеза, Лаптев, Марьясов, Першиков, Янковский
МПК: C21B 7/16
...из фурмы.Недостатком известной фурмы является невысокая ее стойкость из-за неравномерного распределения охладителяпо поперечному сечению охлаждаемойполости фурмы.Цель изобретения - повышение стойкости известной фурмы.Поставленная цель достигается тем, что в фурме доменной печи, содержащей водоохлаждаемый корпус с наруж - ной и внутренней обечайками, трубы для подвода и отвода воды, гидродинамичеокую волнистую вставку, установленную в водоохлаждаемой полости, в которой отношение площадей поперечного сечения подводящего и отводящего охлаждающую воду профильных каналов, образованных вставкой на расстоянии 0,2-0,7 калибра от среза фурмы, равно 0,2-0,07, а у конца вставки на расстоянии 0,7-1,3 калибра от среза фурмы 007-4,0, при3710 ф атом...
Магнитно-транзисторный ключ
Номер патента: 932616
Опубликовано: 30.05.1982
Авторы: Завьялов, Лаптев, Цишевский
МПК: H03K 17/60
Метки: ключ, магнитно-транзисторный
...ф транзистора 7, а другим связана через диод 8 с эмиттером того же транзисто" ра,Последовательно с ключом включена нагрузка 9. Обратный диод 10 служит для улучшения запирания силового транзистора 1 по цепи управления. Управляющий переход вспомогательного транзистора связан в противофазе с управляющим переходом составного транзистора через элемент 11 задержки.Пусть составной транзистор (1,2) находится во включенном состоянии, а транзистор 7 - в выключенном состоянии. Благодаря действию токовой по ложительной обратной связи обеспечи" вается насыщенное состояние транзистора. 1, в котором он находится до мо. мента изменения полярности входного сигнала. В этот момент происходит40 включение транзистора 7 и дополнительная...

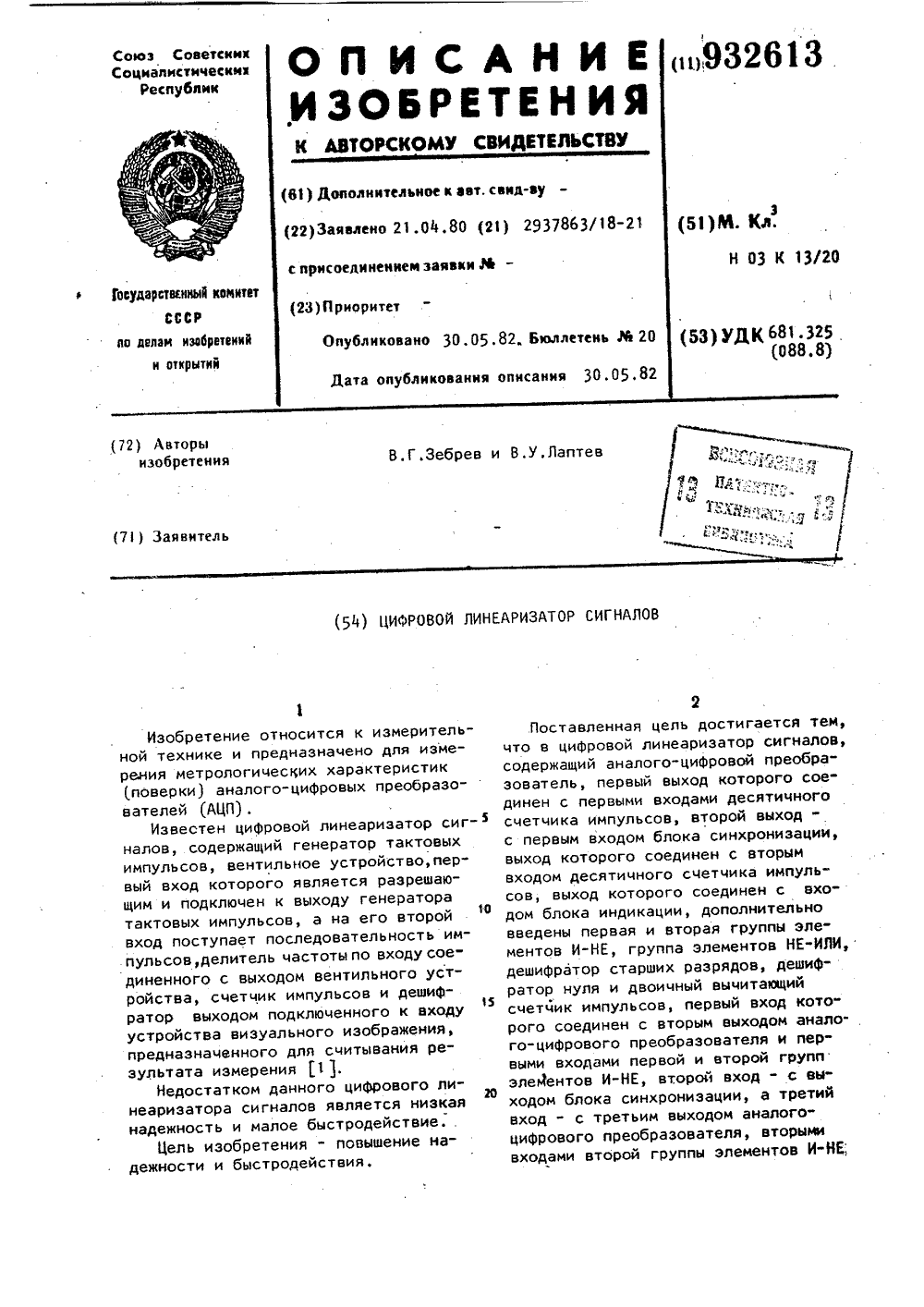

Цифровой линеаризатор сигналов
Номер патента: 932613
Опубликовано: 30.05.1982
Авторы: Зебрев, Лаптев
МПК: H03K 13/20
Метки: линеаризатор, сигналов, цифровой
...Несколькими уровнями.При первоначальном включении и подаче импульса "Сброс" поверяемый АЦП 1, десятичный счетчик 3 импульсов и двоичный вычитающий счетчик 4 импуль 40 сов устанавливаются в исходное состояние.Сигналы кода преобразуемого числа, постуоающие по информационной шине 5 стробируются сигналом "Конец преобразования" (строб-импульс), посту 45 дающим по шине 10 стробирования, при этом сигналы через элементы 8 первой группы И-НЕ поступают на установочные в единицу входы триггеров десятичного счетчика 3 импульсов, при этом в 5 в десятичный счетчик 3 импульсов записывается число, равное сумме весов . старших дешифрируемых,разрядов. Значение этого числа определяется дешифратором 6 старших разрядов, с выхода 55 которого в зависимости...
Устройство для охлаждения изделий
Номер патента: 931761
Опубликовано: 30.05.1982
Авторы: Белобров, Гарбер, Заключнов, Зюзин, Казаков, Лаптев, Липухин, Ломтев, Маковецкий, Пономарев, Попов, Савранский, Сахаров, Суняев, Тишков, Третьяков
МПК: C21D 1/62
Метки: охлаждения
...электроприводом 12 перемещения кареток от загрузочной вилки до оси лйнии, подвижные секции 13 и 14 с приводом 15 для перемещения кареток со слябами с одной линии на другую, цепную передачу 16 с приводом 17, холостые промежуточные звездочки 18 и упоры 19.Устройство работает следующим образом.Горячий сляб по рольгангу 2 поступает в зону загрузки-выгрузки и сдвигается толкателем 3 до упора загрузочной вилки 4, загрузочная вилка с помощью привода 5 поворачивается и устанавливает сляб на каретку 6, помещенную своей нижней частью в ванну 1 с охладителем. Сляб начинает интенсивно охлаждаться. Подвижная секция 11 с закрепленной на ней кареткой 6 перемещается в плоскости, перпендикулярной к продольной оси устройства в горизонтальном...
Устройство для охлаждения листового проката
Номер патента: 931259
Опубликовано: 30.05.1982
Авторы: Белянский, Каретный, Коцарь, Лаптев, Поляков, Пономарев, Псел
МПК: B21B 45/02
Метки: листового, охлаждения, проката
...стороной баков и объединяющих их в секции с образованием многозвенного параллелограмма.На фиг.1 представлено устройство, вид сбоку; на фиг,2 - то не, вид сверху.Устройство содержит наполнительнье баки 1, шарниры 2, соединяющие. баки с подвижными штангами 3, привод М штанг. Струи охладителя 5 попадают на поверхность полосы 6, которая транспортируется роликами 7 рольган- . га.Устройство работает следующим образом.При изменении ширины полосы привод 1 исполнительным механизмом перемещает подвижные штанги навстречу друг другу при уменьшении ширины или в противоположные стороны при увеличении. Благодаря шарнирному креплению к штангам, баки одновременно поворачиваются вокруг вертикальной оси в плоскости, паралельной поверхности...
