Лаптев

Номер патента: 1247661

Опубликовано: 30.07.1986

Авторы: Ельшин, Лаптев, Лукьянов, Салимов

МПК: G01F 13/00, G01G 17/04

Метки: весовой, расходомер

...этой. жидкостииэ мерной емкости в выкидную линию7 осуществляют насосом 8, Корпус 1соединен с узлом измерения ввиде сообщенной с корпусом уровне",мерной колонки, в которой размещены.поплавок 10, жестко закрепленныйнатрубчатом стержне 11 из немагнитного материала. На трубчатый стерженьсвободно насажен другой поплавок 12с постоянным магнитом 13. Стержень11 (а через него и поплавок 10) имеет возможность фиксации относительно колонки 9 посредством фиксатора14. В трубчатом стержне размещены,(например, герконы), которые электри,чески подсоединены к блоку регистрации, содержащему источник 17 постоянного напряжения, формирователь 18и хронометр 19. Расходомер работает следующим образом,Перед началом измерений фиксатор 14 открывают и поплавок 10 с...

Номер патента: 1247517

Опубликовано: 30.07.1986

Авторы: Абдуллин, Барский, Бернштейн, Лаптев, Лосев, Михайлов, Напольский

МПК: E21B 47/00, E21B 47/12

Метки: головка, кабельная

...в виде системы контактов 8, электрически соединенных с жилами кабеля 2, и контактов 9, электрически связанных с геофизическим прибором 4. Контакт 9 заключен в изоляционную втулку 1 О и подпружинен пружиной 11 с возможностью перемещения вдоль переходника 3. Перед спуском прибора в скважину полость корпуса 1 головки заполнена воздухом 12. Свободный объем полости корпуса головки, т.е. разница между полным объемом полости и объемом элементов конструкции, находящих - ся в ней, определяется из управления Менделеева-Клайперона с тем, чтобы под действием максимального гидростатического давления в скважине верхняя часть а полости корпуса кабельной головки, где находится коллектор, гарантировано находилась бы в воздушной среде. Исходя из...

Номер патента: 1247151

Опубликовано: 30.07.1986

Авторы: Изашвили, Квинтрадзе, Котляренко, Лаптев, Плаксин, Плаксина, Стоянченко, Татарашвили, Хоперия

МПК: B22C 9/03

Метки: автомат, вакуумно-пленочные, литья, формы

...плиты 227, и предохраняющие Фильтрующие оболочки 240 от абразивного воздействия формовочного материала. На выходе выпускная труба перекрыта затвором, содержащим днище 242 с отверстиями 243, изолированными от полости выпускной трубы пустотельви корпусами 244, имеющими в боковых стенках выпускные отверстия. Внутри пустотелыхкорпусов размещены плунжера 246,установленные с зазором 247 относительно верхних внутренних стенокпустотелых корпусов.Плунжера 246 снабжены возвратно"поступательным приводом, выполненным в виде опорной рамы 248, установленной толкателями 249 на упоры250, расположенные на наружной боковой поверхности выпускной трубы параллельно опорной раме, верхняяи нижняя поверхности которой покрытыэластичным материалом 251,...

Номер патента: 1245363

Опубликовано: 23.07.1986

Авторы: Белоногов, Владимиров, Ермилова, Лаптев, Пивоваров

МПК: B21B 1/04

Метки: дефибрерный, камень

...изобретения является повышение качества волокна и изцосоНа фиг,1 представлена рабочаяповерхность дефибрерного камня; нафиг.2 - разрез А-А на фцг.1Рабочая поверхность дефибрерцогокамня включает н себя кезамическиесегменты 1 и 2, установленные так,что между их стенками образованыканавки 3, заполненные бетоннымраствором,При работе дефцбрерцого камняпредложенной конструкции бетонныйраствор, прочцость которого меньшепрочности керамггческих сегмецтон,цстг:раетсл зцачитетгьно быстреепосзгедгшх, Это приззодит г.: тому, чтоповерхность эаполггегцгой бетоннымраствором канавки пришгггает н своемпоперечном сечении форму вогнутойн ггадцггы ( Фиг . 2,Отделившиеся от древесины придефибриронании волокна частично выносятся из зоны дефибриронацил на...

Номер патента: 1242915

Опубликовано: 07.07.1986

Авторы: Лаптев, Маруев, Снедков

МПК: G05B 19/18

Метки: отладки, подготовки, программ

...блока 1 управления информационных выходов блоков 3, 5 и 7 к информационному входу блока 3.Блок 5 ручного ввода содержит ручную клавиатуру для ввода программы. Блок 6 ввода-вывода обеспечивает ввод программы с программоносителя. Вычислительный блок 7 формирует и суммирует для каждого кадра программы контрольное число ло модулю 10.Адаптер 8 связи служит для передачи кода программы исполнения с блока 1 управления к станку с ЧПУ и команды управления от адаптера 8 связи в блок 1 управленияБлок 12 графического отображения информации .предназначен для прочерчивания предполагаемой траектории исполнительного органа станка с ЧПУ при вводе оператором новой программы и ее отладке. Блок 13 прерыванияснеобходим для организации одновременного...

Номер патента: 1242555

Опубликовано: 07.07.1986

Авторы: Арапов, Голубченко, Лаптев, Мачихин, Ходжамурадов, Чертовицкий

МПК: E02B 3/02

Метки: разработки, реки, русла

...прорезь 3 с головным участком в виде ,воронки 4 роспуска.Предварительно со стороны реки земпесосами производят разработку начального участка трассы пионерной траншеи с образованием затопа на месте будущей воронки 4 роспуска, затем намывают верховую перемычку 5,4. Способ по пп. 1 и 3, о т л ич а ю щ и й с я тем, что отставную продольную дамбу через перемычку русла исключаемой речной петли соединяют с системой существующих водо- оградительных дамб. 5. Способ по п, 1, о т л и ч а - ю щ и й с я тем, что саморазрыв прорези начинают вскрытием верховой и низовой перемычек пионерной траншеи с одновременным перекрьгтием русла исключаемой речной петли. изолирующую пионерную траншею от реки, разрабатывают воронку 4 роспуска и далее разрабатывают...

Номер патента: 1236033

Опубликовано: 07.06.1986

Авторы: Горбунов, Ильина, Лаптев, Лиске, Савицкий, Халандовский

МПК: D21D 1/00, D21H 3/00

Метки: бумаги, волокнистой, конденсаторной, массы, подготовки

...Образцы, отлитыеиз массы, подготовленной по пред. лагаемому способу ф ) Показател Иасса 1 м робивноеие, В пряжеасса 1 м , г 32 азрывная а, м Пробивное напряж ние, В Средняя дллокна, дг а во 5 ывная дли 4012 а фм оЗатраты электроэнергии, кВт чт няя длинаа, дг Ср ло 0 Затраты электроэнергии, кВт ч/т 3050 Иэ данных табл. 1 следует ,чтопробивное напряжение бумаги, изготовленной из массы по предлагаемомуспособу, на 183, а разрывная длина5на 253 выше, чем у бумаги, отлитойиз массы, подготовленной по известному спьсобу, При этом уменьшаются на203 затраты электроэнергии.20П р и м е р 2, Сульфатную небеленую хвойную целлюлозу (3-1) послевсех предварительных операций (при- .мер 1) размалывают до 35 ШР. Прифракционировании выделяют коротко...

Номер патента: 1232275

Опубликовано: 23.05.1986

Авторы: Белов, Гордон, Косинов, Кузнецов, Лаптев, Матерухин

МПК: B01D 46/02

Метки: регенерации, рукавов, фильтровальных

...эффективноств регенерации, устройство снабжено укрепленными на стенках корпуса фильтра упорами и 4, Устройство по п.З, о т л ич а ю щ е е с я тем, что упоры снабжены пружинами с регулируемой жесткостью.lИзобретение относится к очистке газов от пыли, в частности к способам и устройствам для регенерации фильтровальных рукавов, и может бытьиспользовано в цветной, черной металлургии. химической промышленности и других отраслях, где применяется тонкая очистка газов от пыли. Цель изобретения - увеличение срока службы рукавов и снижение энергозатрат за счет повышения эффективности регенерации.На фиг.1 представлен Фильтр, общий вид; на фиг.2 - узел регенерации фильтра; на фиг.3 - разрез А-А на фиг.2.Устройство соедржит механизм 1...

Номер патента: 1230885

Опубликовано: 15.05.1986

Авторы: Лаптев, Прищепа

МПК: B60P 1/56

Метки: средство, транспортное

...устройства соединена при помощи кронштейнов 9 с приводом - гидроцилиндрами 10 и 11, обеспечивающими поворот бокового ограждения 2 в горизонтальной плоскости относительно рамы 3 вокруг вертикальной оси ОХ.Гидроцилиндры 10 и 11 крепятся к платформе при помощи пальцев 12 и кронштейнов 13. Кузов соединен опорно-сцепным устройством 14 с тягачом транспортного средства 1.Днище 6 (см. фиг. 3 и 4) состоит из двух секций 15 и 16, соединенных посредством шарниров 17 и 18 с боковым ограждением 2. Секции 15 и 16 соединены посредством пальцев 19 и 20 с гидроцилиндрами 21 и 22, 40 закрепленными при помощи шарниров 23 и 24 на торцовых стенках бокового ограждения 2. Гидроцилиндры 20 и 21 установлены так, что оси их скрещиваются в...

Номер патента: 1229380

Опубликовано: 07.05.1986

Авторы: Арутюнян, Коган, Козлов, Лаптев, Литвинов

МПК: E21F 17/06

Метки: кабелеукладчика, траковая, цепь

...с вертикальными звенья1229380 На фиг. 1 изображен отрезок тран ковой цепи кабелеукладчика, общии вид; на фиг. 2 - отрезок траковой цепи, вид в плане; на фиг. 3 - разрез А-А на фиг. 1,Траковая цепь кабелеукладчикасостоит из отрезков круглозвеннойцепи 1, на каждое горизонтальноезвено которой с помощью болтовогосоединения 2 крепятся два траковыхзвена 3, образующих по обе стороныцепи закрытый по периметру канал 20 фт 2 Составитель Н.ЯстребинскаяТехред М,Ходанич Корректор И.Муска Редактор А.Сабо Заказ 2429/30 тираж 436 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие г. Ужгород, ул, Проектная, 4 Изобретение относится к...

Номер патента: 1229187

Опубликовано: 07.05.1986

Автор: Лаптев

МПК: C03B 5/24

Метки: стекломассы, уровня

...К:1 ОС)51 Ь ПС. "эц 1:.1 С)Е 1:Ла,пароме гогоуст 11 йс ",П) О)-.,ергкитЗаМЫКаЮщИЕ КснтаКТЫ 1:. Е;Е 1, рс)З-.мь 1 ка)1)щие 1 3 и 1 ) кс)нах гь 1 д еразмы)саюп.гге контакты 1 ) и 16 реле 3.,размыкэющие контакты 17 и 18 релезам)1 ка 10 щи 1 ксг)так 1.1 19.:1 20 реле 3,блок-контакты 21 и 22 соответственно пускателей 6 и 7 н силовые контакты 23 и 2 ч ггускателей.,Устроисгво работаег сл)е,цпощг 1 Мобразом,ПОСЛЕ ВК/ЮтЧЕНИЯ УСГРСйСГВа ЧЕРЕЗзаданную выдержку Времени замыкаетсяКОН)аКГ 12 1)слст 1 ВрЕМРНИ ПауЗЫ Брезультате подается сигнал на Включение реле ; -,)емец). иги 3 (В зависимостн от того,. Какой кон акт в урознемере 13 а)1 к;1 ут) ) ре;е ч Времеи) командного ре:)е 3 которое контаг;том 19 блокируе.: контак, а когпгак-Ом 20 Включает...

Номер патента: 1224391

Опубликовано: 15.04.1986

Авторы: Богданов, Ганжов, Лаптев, Теплов

МПК: E05B 37/16, E05B 37/20

Метки: запирающее, кодовое

...1. Фиксирующие элементы 5установлены в цилиндрических гнездах3 корпуса, представляют собой цилиндрические стержни с зубчатой нарезкой 13 по наружной поверхности длявзаимодействия с зубчатой нарезкой8 кодовых стержней и подпружиненыпружинами 14, Выемки 6 фиксирующих элементов выполнены по их диаметрально расположенных образующих поверхностях для обеспечения перемещения ригеля.Средство управления включает ключ, состоящий из планки 15 и установленных ца ней с возможностью поворота рукояток 16 по числу кодовых стержней 7, каждая из которых имеет палец 17, расположенный со стороны планки 15, противоположной размещению рукояток, для взаимодействия с головкой управления 9 соответствующего кодово" го стержня 7 и размещенный на ее свободном...

Номер патента: 1224339

Опубликовано: 15.04.1986

Авторы: Винокуров, Горбачев, Лаптев, Марьясов, Польщиков, Хорошилов, Янковский

МПК: C21B 7/12

Метки: доменных, заделки, леток, масса, огнеупорная, печей

...технологические показатели безводной 2зации поглотительного масла, получа- емого из каменноугольной смолы и используемого для улавливания бензольных углеводородов из коксового газа.Техническая характеристика полимеризованного поглотительного масла (ТУ 14-6-117;77) следующая: платоность при 20 С 1,04-1,07 г/см; зольность 0,3-0,4%; содержание воды не более 0,57., содержание смол не более 20,0%.Промышленные испытания показали, что добавление к сухой огнеупорной массе вместо воды полимеризованного поглотительного масла в количестве менее 16% обеспечивает недостаточный объемный рост при отвердевании всего 2-4% (см.табл. 1). При добавлении полимериэованного масла в количестве более 20% объемный рост массы при отвердевании составляет...

Номер патента: 1219890

Опубликовано: 23.03.1986

Авторы: Выходец, Козелков, Лаптев, Плешаков, Хоменко

МПК: F25D 11/00, F25D 29/00

Метки: бытового, параметров, теплоэнергетических, холодильника

...холодильного шкафа помещают датчик температуры, а ручку термостата устанавливают в положение, соответствующее режиму Наименьший холод, после чего с помощью технологического шнура холодильник включают в электросеть. Управление холодильником при этом осуществляют с помощью термостата.Включение холодильника свидетельствует о герметичности термочувствительности системы термостата и исправности электропроводки.После первого автоматического отключения холодильного агрегата осуществляют автоматическое шунтирование контактов термостата и перевод холодильника на работу с постоянной продолжительностью составных периодов цикла, стоянки и работы холодильного агрегата. Рабочий цикл начинается с периода стоянки, при этом фиксируют показания...

Номер патента: 1219801

Опубликовано: 23.03.1986

Авторы: Арутюнян, Козлов, Лаптев, Литвинов, Остапенко, Чичкан

МПК: E21C 27/02

Метки: выемочный, комплекс, пластов, пологих

...второй, четвертой и пятой от штрека, секции 3 с укороченными на величину захвата комбайна верхняками, конвейер 4 с навесным оборудованием 5, кабелеукладчик 6 с кареткой 7 ивынесенный механизм 8 подачи.Корпус комбайна 1 расположен за рамойконвейера 4 с завальной стороны, а егоисполнительные органы - с забойной стороны.В промежутке между корпусом комбайнаи почвой пласта располагается навесноеоборудование 5 конвейера 4, которое с однойстороны связано с завальным бортом конвейера 4, а с другой стороны - с механизмом перемещения секций.Навесное оборудование имеет направляющие 9, образующие желоб для траковойцепи кабелеукладчика 6, на которые базируется каретка 7. 35Петля траковой цепи кабелеукладчика 6принудительно вытягивается лебедкой с...

Номер патента: 1219697

Опубликовано: 23.03.1986

Авторы: Ильина, Лаптев, Савицкий, Халандовский

МПК: D21D 1/00, D21H 5/00

Метки: бумаги, волокнистой, жиронепроницаемой, массы, подготовки

...целлюлозу размалываютона дисковой мельнице до 50 ШР. Путемфракционирования из массы выделяют507 коротковолокнистой фракции соОстепенью помола 81 ШР. Длинноволокнистую фракцию, составляющую 50 Е Отпервоначального количества массы иимеющую степень помола 15 ШР, размаО,1219697 10 Таблица 2 Из массы,подготовленной по предлагаемому способу Показатели бумаги Таблица 3 Иэ массы,подготовленной по способу Показатели бумаги Жирапраницаемасть,мг 43,4 известно- предла 20 му гаемому Сопротивление продавливанию, кгс/см 1,68 Жирапроницаемость,мг 112,1 64,7 Сопротивление излому, ч.д.п 25 672 Сопротивление продавливанию, кгс/см 1,94 2,50 6440 Разливная длина,м Сопротивление иэДлина воЛокна, мм (средневзвешенная) 501 686 лому, ч.д.п.30 5740 6010...

Номер патента: 1214234

Опубликовано: 28.02.1986

Авторы: Лаптев, Мороз, Серебряный, Суминов, Чуреев

МПК: B05B 7/20, B05B 7/24

Метки: детонационной, импульсный, питатель, порошковый, установки

...плохосыпучих порошков,На чертеже схематически иэобра -жен импульсный порошковый питатель.Импульсный порошковый питательсодержит бункер-питатель 1, ленточный транспортер 2, установленныйпод бункером-питателем с зазором,на 15-20 превышающим требуемуютолщину слоя порошка. Над транспортером последовательно в направлениидвижения ленты на регулируемой повысоте планке 3 установлены калибрующая заслонка 4, подвижный шток 5с приводом 6 и дозирующей полостью7, к которой подсоединены гибкиетрубопроводы: подводящий 8 с электропневмоклапаном 9 и отводящий 10,Под лентой транспортера напротивштока установлен тормоз 11,Калибрующая заслонка 4 установлена так, что ее ннжняя кромка параллельна ленте транспортера и образует .угол 45 с краем ленты,...

Номер патента: 1213187

Опубликовано: 23.02.1986

Авторы: Боенко, Васильев, Гранкин, Косарев, Лаптев, Романенко

МПК: E21C 27/02

Метки: комбайн, нарезной

...комбайна).Нарезной комплекс содержит комбайн 1 .с.прикрепленным к нему перегружателем 2,15 гидродомкраты 3 и распорные стойки 4, установленные на основании 5 с направляющими 6, в которых расположена стабилизирующая балка 7. Комбайн имеет сдвоенный бар 8 с режуще-погрузочной цепью, раму 9 и привод исполнительного органа 10. На раме комбайна установлено удерживающее устройство, состоящее из гидравлических домкратов 11 и опорных плит 12. Соединение стабилизирующей балки с рамой комбайна, представляющей коробчатую конструкцию, 25 осуществЛяется с помощью вертикального шарнира 13 и съемной оси 14.В процессе работы комплекса исполнительный орган 8 совершает качательные движения в пределах мощности угольного пласта. Разрушенный уголь нижней...

Номер патента: 1212975

Опубликовано: 23.02.1986

Авторы: Лаптев, Носова, Плотников

МПК: C02F 1/58

Метки: аспарала-ф, водных, извлечения, растворов

...концентрацией аспарала-ср. В укаэанных условиях аспарал- р полностью переходит в осадок. При рН1,1 осадок образуется частична, а подкисление до рН0,8 нецелесообразно из-за перерасхода кислоты. Кипячение раствора в течение 4-6 мин ускоряет переход реагента в осадок. Менее продолжительное кипячение не выделяет весь осадок и не позволяет формировать плотные хлопья осадка, а бал"е продолжительное кипячение нецелесообразно, Отстаивание необходимо для достатачнага уплотнения осадка увеличения его концентрации в регенерираванном растворе и уменьшения расхода щелочи при регенерации аспарола -из полученного осадка. Аспарал-полностью перехоцит в осадок. Регенерацию аспарала- проводят абрабаткаи полученного осадка 15-25%-ным раствором щелочи до...

Номер патента: 1099802

Опубликовано: 15.02.1986

Авторы: Жариков, Лаптев, Струве, Хубер, Щербаков

МПК: H01S 3/16

Метки: активный, лазеров, материал, перестраиваемых, твердотельных

...способных работать с программным управлением частотой следования импульсов и энергией импульсной генерации, импульсной или средней мощности,Известен лазер на парах металлов, работающий в режиме саморазогрева, в котором реализуется режим стабилизации средней мощности генерации при цуговом импульсно-периодическом разряде. Недостатком данного лазера является то, что он не может работать при изменении частоты следования импульсов в широком диапазоне частот,5 О,П, 1099805 А 1 следования импульсов генерации, задатчик энергии импульсов генерации, формирователь импульсов запуска, выход которого соединен с источником дополнительных, це вызывающих генерацию, импульсов и через блок задеркки - с источником возбуждения, о т л и ч а ю щ и й с я...

Номер патента: 1208086

Опубликовано: 30.01.1986

Авторы: Алиев, Бабаскин, Баркан, Исаев, Исмаилов, Кравцов, Кутищев, Лаптев, Поджарский, Рамазанов

МПК: C21D 8/10, C21D 9/08

Метки: бурильных, производства, труб

...кг/мм (допускается до 3 кг/мм),следовательно, после нормализации20 не требуется дополнительный отпуск.Механические свойства обеспечиваются на уровне требований стандартаипрототипа. Номе п/п Термообработка В,кгс/мм кгс/ Скоид термо- бработки ыдерка, Сростьнагрева С/мин Нормалзация840 С 7 5 Нормализацияя880 С 0 Нормалзация870 С 0 1 0 52 Изобретение относится к трубопрокатному производству, в частности кспособам изготовления высокопрочныхбурильных труб нефтяного сортаментагруппы прочности Е и Л согласноГОСТ 631-75.Цель изобретения - снижение себестоимости и сокращение длительностипроцесса.Изобретение иллюстрируется следующими примерами,П р и м е р 1. Предлагаемый способ производства бурильных трубгруппы прочности Е из...

Номер патента: 1208025

Опубликовано: 30.01.1986

Автор: Лаптев

МПК: C03B 7/06

Метки: выработочная, камера, печи, стекловаренной

...4, нагревает стекломассу в верхних слоях иодновременно за счет установки 30электропроводных пластин 5,6 и 7 впристенных и придонных слоях. Наличие нескольких пластин и электрической связи между ними через блок 8коммутации позволяет компенсировать35возможные температурные перекосы посечению потока стекломассы, Так,например, если стекломасса в левойчасти камеры будет иметь более высокую температуру, чем в правойчасти, то для выравнивания температуры замыкают один из контактов,электрически соединяя основную иодну из дополнительных пластин. Врезультате ток через стекломассумежду этими пластинами не проходит 25 2и тепло в ней не выделяется, что при.водит к снижению температуры в левой части камеры, тем самым происходит выравнивание...

Номер патента: 1206235

Опубликовано: 23.01.1986

Автор: Лаптев

МПК: C03B 5/04

Метки: печь, стекловаренная

...их с варочным бассейном 1, а загрузчики 5 стеклобоя размещены над загрузочными камерами 8в своде 10 горелок и взаимодействуютс уровнемером 6 стекломассы и системой 3 перевода направления пламени. 25Печь также содержит блок 11 регулирования скорости подачИ шихты и блок12 регулирования скорости подачистеклобоя. Загрузчик 5 стеклобоясостоит из бункера 13 и питателя3014 с эагруэоччой воронкой 15. Газ вгорелку 2 вводят через ввод 16.Загрузка шнхты и стеклобоя встекловаренную печь производитсяследующим образом.Шихта подается загрузчиком 4 шихты в варочный бассейннепрерывно сзаданной скоростью, установленнойблоком 11 регулирования скоростиподачи шихты. Скорость подачи шнхтыустанавливается для расчетной номинальной производительности...

Номер патента: 1202566

Опубликовано: 07.01.1986

Авторы: Карапетьян, Корольков, Лаптев, Смирнов, Шаброва

МПК: A61B 17/16

Метки: остеотом

...спереди; на фиг. 3 - остеотом левый, вид сверху; на фиг. 4 -остеотом левьй, вид в изометрии; на 1 Офиг. 5 - остеотом правый, вид сбоку;на фиг. 6 - остеотом правый, видспереди; на фиг. 7 - остеотом правый, вид сверху; на фиг. 8 - остеотом правый, вид в изометрии.15Остеотом для резекции внутреннейкортикальной пластинки нижней челюсти содержит лезвие 1, ручку 2 и переходную часть 3.0 стеотом снабжен дополнительным лезвием 4, а переходнаячасть выполнена в виде плеча 5 и дуги 6, причем лезвия 1 и 4 по отношению к ручке 2 установлены консольно,на равных расстояних от нее,66 2По расположению плеча 5 и дуги 6 предлагаемые остеотомы условно различают на левые (фиг. 1 - 4) и правые (фиг, 5-8)..Остеотом работает следующим образом.В зависимости...

Номер патента: 1196822

Опубликовано: 07.12.1985

Авторы: Лаптев, Солоденков

МПК: G05D 13/22

Метки: регулятор, скорости, центробежный

...связанный с золотником 2 сервомотора, Золотник снабжен поршнем 3, Линия гидравлической обратной связи образованадвумя гидролиниями 4 и 5, которые через регулируемые дроссели 6 и 7 соединяют рабочие полости 8 и 9 сервомотора соответственно с полостями 10 и 11 поршня 3 золотника 2. По этим гидролиниям сигнал обратной связи, сформированный в исполнительном сервомоторе 12 передается на поршень 3 золотника 2.В поршне 3 золотника 2 выполнено дросселирующее отверстие 13, при помощи которого линия гидравлической обратной связи становится проточной, и расход рабочей жидкости по ней возрастает, что вызывает увеличение диапазона настройки регулятора,Усилие обратной связи назолотник определяется следующим выражением: Из графика(Фиг.2),...

Номер патента: 1196159

Опубликовано: 07.12.1985

Авторы: Алферов, Лаптев, Шихирин

МПК: B23B 47/00

Метки: отверстий

...втулки 1 с обрабатываемой платой4 максимально приближена к инструменту и форма втулки 1 в месте касания имеет усеченный конус, т.е.втулка 1 прижимает обрабатываемуюдеталь по кольцу в зоне обработки.Сама втулка 1 свободно закрепленапри помощи гайки 5 на невращающейсячасти шпинделя 6 станка, подпружинена с другой стороны пружиной 7 ипри этом зафиксирована штифтом 8.Нижняя часть устройства состоит изкорпуса 9 и подвижного стержня 10,диаметр которого равен диаметру1сверла, а материал, из которого. выполнен стержень, сходен по механическим свойствам с материалом обрабатываемой платы, Стержень 10приводится в движение от привода- устройства и начинают опускать шпиндель 6 с инструментом. Втулка 1опускается на обрабатываемую пла 96159 2ту 4, а...

Номер патента: 1194830

Опубликовано: 30.11.1985

Авторы: Лаптев, Саврасов, Эпиктетов

МПК: B66F 7/26

Метки: передвижной, подъемник, рычажный

...обслуживании и текущем ремонте автомобилей.Цель изобретения - упрощение конструкции.На фиг. 1 изображен подъемник,1 О общий вид, на фиг2 - то же, вид сверху на фиг, 3 - привод перемещения рычага, общий видф на фиг. 4 - вид по стрелке А на фиг. 3.Рычажный передвижной подъемник содержит подрессоренную ходовую тележку 1, на которой установлено основание 2. На основании 2 смонтированы подъемный рычаг 3 и электролривод, включающий редуктор 4 с электродвигателем 5 и привод перемещения рычага 3, В боковых стенках 6 основания 2 выполнены прямолинейный паэ 7 в горизонтальной плоскости и параболический паэ 8, На 25 конце подъемного рычага 3 установлены шарниры 9, с помощью которых рычаг 3 перемещается в горизонтальных пазах 7. Рычаг 3 в средней...

Номер патента: 466706

Опубликовано: 23.11.1985

Автор: Лаптев

МПК: B21H 3/06

Метки: накатывания, профилей

...часть их длины.На фиг. 1-3 показаны положенияплашек различных фазах накатывания,Цикл двойного хода разбивается на три равные по величине части - два рабочих хода и один холостойПростейшим приводом, позволяющим осуществить движение накатных плашек по указанному закону, является четырехзвенный кулисный механизм, имеющий две кулисы, которые качаются вокруг одной оси от двух кривошипов, расположенных под углом 20 один к другому и закрепленных на общей оси вращения.В. начале первой части цикла и в конце третьей накатные плашки 1 и 2 находятся в исходном положении (рабочий ход) .Заготовка 3 подается из бункера 4 в зону накатывания и закатывается между накатными плашками, перемещающимися во взаимно противоположных направлениях, при этом...

Номер патента: 1191755

Опубликовано: 15.11.1985

Авторы: Лаптев, Тулин, Харчев

МПК: G01K 7/20, G01R 17/20

Метки: потенциометр, термозависимый

...ни-.ми потенциометром 9, а вторая - дио дами 10 и 11 и включенным между ними 30потенциометром 12, причем диоды 10 и11 включены встречно по отношению кдиодам 7 и 8, Подвижные контакты потенциометров 9 и 12 соединены междусобой и средней точкой первого резистивного делителяРаботает термозависимый потенцио- метр следующим образом,При нормальной температуре Т р окружающей среды подбором сопротивления 10резисторов 1, 5 и 6 обеспечивают равенство сопротивления резистора 1сопротивлению резистора 2 сопротивления резистора 5 сопротивлению терморезпстора 3 и сопротивления резистора 6 сопротивлению терморезистора4, В этом случае при температуре Трнапряжения в средних точках всехтрех резистивных делителей равны1Бо = . Г , при этом ток через диод...

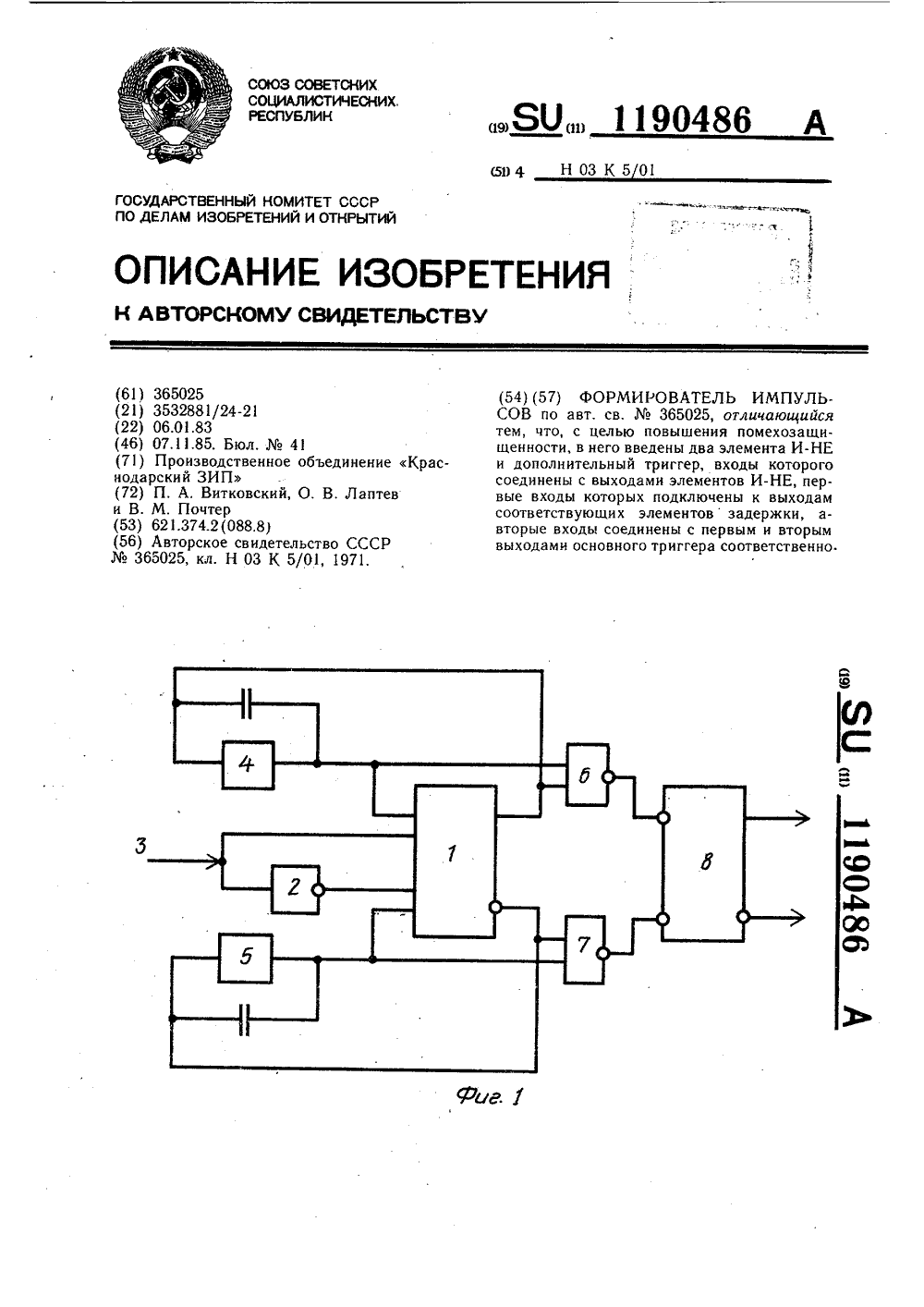

Номер патента: 1190486

Опубликовано: 07.11.1985

Авторы: Витковский, Лаптев, Почтер

МПК: H03K 5/01

Метки: импульсов, формирователь

...на прямом выходе триггера 1 О, на инверсном выходе . На выходах элементов 4 и 5 задержки также 1. При поступлении на вход инвертора 2 первого положительного перепада напряжения, на входе инвертора 2 устанавливается 1, на выходе О. Триггер 1 переходит в единичное состояние, когда на прямом выходе триггера 1 1, на инверсном выходе О. Перепад напряжения, возникающий на прямом выходе триггера 1, поступает на элемент 4 задержки, который вырабатывает импульс отрицательной полярности, подтверждающий единичное состояние триггера 1. Длительность этого импульса определяется емкостью конденсатора, шунтирующего элемент 4 задержки. Импульс с выхода элемента 4 задержки одновременно поступает на вход элемента И-НЕ 6 и по заднему фронту этого...
