Лаптев

Номер патента: 827667

Опубликовано: 07.05.1981

Авторы: Елкин, Ильин, Калинин, Кугушев, Лаптев, Розенфельд, Слуцкий, Смолин, Терентьев, Халандовский, Цирельсон, Швецов

МПК: D21F 11/02

Метки: бумажногополотна

...наливают бумажную массу того же состава со скоростью не выше 0,8 скорости сетки.Дополнительный налив бумажной массы на сформованное полотно производят в месте его сухости 8 - 10%,Далее происходит последующее живанне полотна, его прессование и827667 Просвет, лв сек при массе, лРОтношение ско,рости налива из второго яШпка к скорости сеткиРедактор Л, Волкова Корректор С, Файн Заказ 571/510 Изд.369 Тираж 419 ПодписноеНПО сПоиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Тип. Харьк. фил. пред. Патент вается общая толщина слоя на всей площади сетки. В итоге получается однослойное полотно, имеющее значительно более равномерный просвет, чем без дополнительного налива....

Номер патента: 827258

Опубликовано: 07.05.1981

Авторы: Лаптев, Ясногородский

МПК: B22D 13/04

Метки: нанесения, облицовки

...из пористого смачиваемого материала.Такой опособ осуществлен устройством для нанесения облицовки, содержащим вращающийся стол с установленной на нем разъемной литейной формой, с размещенной в ней с зазором перфорированной моделью.Отличие устройства, позволяющего осуществить предложенный способ, состоит в том, что для нанесения облицовки модель выполнена перфорированной, а литейная форма вместе с моделью смонтированы на вращающемся столе.На фиг, 1 изображено устройство для осуществления способа; на фиг. 2 - узел 1 фиг, 1.Устройство содержит вращающийся стол 1, разъемную литейную форму 2, перфорированную модель 3, пористую прокладку 4, форсунку 5 для подачи связующего 6 на внутреннюю поверхность модели.Нанесение облицовки на литейную...

Номер патента: 825758

Опубликовано: 30.04.1981

Авторы: Баскаулов, Вилисов, Горбачев, Дровосюк, Кузнецов, Лаптев, Левин, Пивоваров, Талмуд, Чижиков

МПК: D21H 3/00

Метки: бумаги, бумажная, видов, масса, массовых, печати, произюдства

...подвергнутой кавитационной обработке, образует более прочные связи приформовании бумажного листа.При кавитационной обработке упруго-эластичные свойства волокон древесной массы повышаются,а это в свою:очередь благоприятно сказывается наспособности композиции к свяэеобраэованию. Механическая прочность бумаги, полученной из такой обработаннойдревесной массы в сочетании с другимикомпонентами, увеличивается, причемпо показателю сопротивления изломуувеличение достигает более чем в двараза.Прочностные свойства отливок, изготовленных из повергнутой кавитационной обработке древесной массы, 40значительно выше, чем у изготовленных из необработанной древесной массы.Так, прочность на разрыв увеличивается на 25-40, а прочность на излом (число двойных...

Номер патента: 825279

Опубликовано: 30.04.1981

Авторы: Лаптев, Лукьянов, Никитин, Смирнов

МПК: B22D 29/00

Метки: 825279

...а ограниченном участке обрабатываемой поверхности. Для осуществления способа требуется плазмотрон с вольфрамовым электродом, генератор постоянного тока прямой полярности, газы (аргон, азот, водород, воздух).Недостатками известного способа, которые относятся к тому или иному виду огневой (газовой) резки, являются потребность в специализированном оборудовании, большой расход горючего (газа или горючих жидкостей), кислорода, воздуха, электродов, флюсов, электроэнергии. Так, из оборудования требуются различного рода резаки, баллоны с горючими газами или емкости с жидким горючим, флюсопитатели, представляющие собой сосуды под давлением, источники тока, например сварочные трансформаторы, сварочные генераторы повышенной мошности,...

Номер патента: 823318

Опубликовано: 23.04.1981

Авторы: Бражкина, Лаптев, Любимова, Сибиряков

МПК: C03B 5/02

Метки: печь, стекловаренная, электрическая

...изображена стекловаренная печь; на фиг. 225 то же, поперечный разрез; на Лиг. 3 то же, продольный разрез; на фиг. 4 узел установки электродного блока.Электрическая стекловаренная печьвключает в себя варочный 1 и выработочный 2 бассейны, проток 3, вермощности и при постоянной производи.тельности вспомогательные электродывыполняются в виде блоков из электропроводной керамики, примыкающих квертикальной перегородке.Изобретение за счет организациирациональных конвективных потоковпозволяет улучшить качество стекломассы, повысить производительностьпри исключении возможности попаданиянепровара в готовую стекломассу и о упростить регулирование подачи тока под силой шихты. Формула изобретения тикальную перегородку 4, перекрывныебрусья с...

Номер патента: 822379

Опубликовано: 15.04.1981

Авторы: Геворкян, Герливанова, Лаптев

МПК: H03K 23/24

Метки: деления, делитель, дробным, импульсовс, коэффициентом, следования, частоты

...выходные импульсы блока 1 поступают на вход блока 2 , после каждой группы Р входных импульсов. Коэффициент пересчета в блоке 2 равен Кд= (,+2, поэтому через (1),+ +2) входных импульсов выходной им- щ пульс блока 2 поступает на вход блока б, который производит установку в блоке 1 коэффициента пересчета К, =М. Таким образом, на выходе блока 1 образуется последовательность импульсов, из которых один следует через М входных импульсов делителя, а (+1)импульс - через Р входных импульсов. Следующий цикл из (+2 ) выходных импульсовтакой же, и коли. - чество циклов равно коэффициенту пересчета блока 3, который считает выходные импульсы блока 2, пропускаемые на его первый вход блоком 7. Коэффициент пересчета блока 3 постоянный и равен...

Номер патента: 821415

Опубликовано: 15.04.1981

Автор: Лаптев

МПК: C03B 7/00

Метки: подачи, стекломассы, формам

...электропневмоклапаны 6,7,8,камеру постоянной вместимости 9, датчик перепада давления10, программный блок 11, блок дифференцирования 12, задатчик 13, регулятор 14, клапан с приводом 15.Подача стекломассы к формам осуществляется следующим образом,В исходном положении клапан 7закрыт, клапан 8 - открыт, в камере9 устанавливается давление источникаа, клапан б открыт, сообщаяэлемент 4 с атмосферой. Внижнем положении полого элекогда его торцовая часть кадна чаши питателя и тем са821415 Формула изобретения мым ограничивается объем стекломассы иад выпускным очком, с программного блока 11 подаются команды на отключение привода 5, закрытие клапана 6, 8 и открытие клапана 7, иэ камеры 9 в йолый элемент подается под давлением воздух, который...

Номер патента: 820944

Опубликовано: 15.04.1981

Авторы: Казырский, Коломников, Кугушин, Лаврентьев, Лаптев, Мериин, Попов, Сапожников, Храбров, Шеногин

МПК: B21B 31/02

Метки: валка, опорный, прокатного, узел

...по резьбе с хвостовиком вала 17. Во внутренней расточке гай. ки 25 расположена пружина 26, отжимающая в крайнее левое положение ступицу 24 при любом ее положении (в осевом направлении) на хвостовике вала 17. Гайка 25 зафиксирована в осевом направлении относительно ступицы 24 кольцом 27, между торцом которого и торцом бурта гайки 25 предусмотрен осевой зазор, равный 0,3-0,5 высоты зуба кулачкового зацепления ступиц 23 и 24.С зубчатым венцом второй части б составного резьбового стакана взаимодействует шестерня 28, размещенная на валу 29, который размещен в расточках передней крышки 7 и жестко связанной с ней болтами 19 крышки 20, а в осевом направлении зафиксирован втулкой 30, неподвижно закрепленной совместно со стаканом 31...

Номер патента: 819915

Опубликовано: 07.04.1981

Авторы: Лаптев, Моин, Уан-Золи

МПК: H02M 7/537

Метки: инвертор, регулируемый

...6 третьей ячейки соединена последовательно с первичной обмоткой транс- форматора 5. Базы всех транзисторов соединены с блоком управления 7.Инвертор работает следующим образом.Транзисторы ячеек, получая сигналы с блока управления 7, Формируют на выходе ячейки прямоугольное напря жение одной полярности (состояние ячейки "+1"), когда открыты транзисторы одной диагонали моста прямоугольное напряжение другой йолярности (состояние ячейки "-1"), когд откры-О ты транзисторы другой диагонали моста, и выключают ячейку (состояние "0" когда открыты транзисторы, соединенные с одной из шин питания.Перевод ячейки из одного состояния 25 в другое ступенчато изменяет суммарное напряжение на первичных обмотках трансформаторов 4 и 5,и, следовательно,...

Номер патента: 819903

Опубликовано: 07.04.1981

Авторы: Завьялов, Лаптев, Уан-Зо

МПК: H02M 3/155

...ток, чем через транзистор 4.Вследствие этого транзистор 1также откроется несколько больше" 25транзистора 2, При этом на обмоткахтрансформатора 5 наводится напряжение с плюсом на началах обмоток, обозначенных точками. Напряжение на обмотке 8 обеспечивает положительноесмещение транзистора 1 и отпираниетранзистора ЗНапряжение на обмотке9 запирает транзистор 4, сумма напряжений обмоток 8 и 9 запирает транзистор 2,После намагничивания сердечникатрансформатора 5 закрывается транзистор 3. На обмотках 8 и 9 наводится ЭДС самоиндукции, которая откроет транзисторы 4 и 2 и закроет транзистор 1. 40Так как переход в режим отсечкитранзистора 1,из-за рассасывания неосновных носителей в его базе настулает после отпирания транзистора 2,то при...

Номер патента: 818735

Опубликовано: 07.04.1981

Авторы: Дубина, Кривко, Лаптев, Огурцов, Султанов

МПК: B22D 7/10

Метки: надставка, прибыльная

...объемного затвердевания, м/с/,ф,=(2,0 - :2,5) 10 -т - время затвердевания (время отконца наполнения слитка), с.Следовательно, изменение уровня металла в утеплителе, который идет на компенсацию этой усадки, происходит в соответствии с аналогичной зависимостью. Поэтому и экзотермический слой утеплителя также выполнен в соответствии с приведенной выше зависимостью.Покрытие экзослоя тонким слоем легкоплавкого, например шлакообразующего материала, предотвращает преждевременное (в процессе заполнения слитка) окисление экзотермического материала и приводит к его экономии. Наличие же тугоплавкого покрытия нижней плоскости экзослоя необходимо для того, чтобы предотвратить окисление экзотермического материала по этой плоскости в вертикальном...

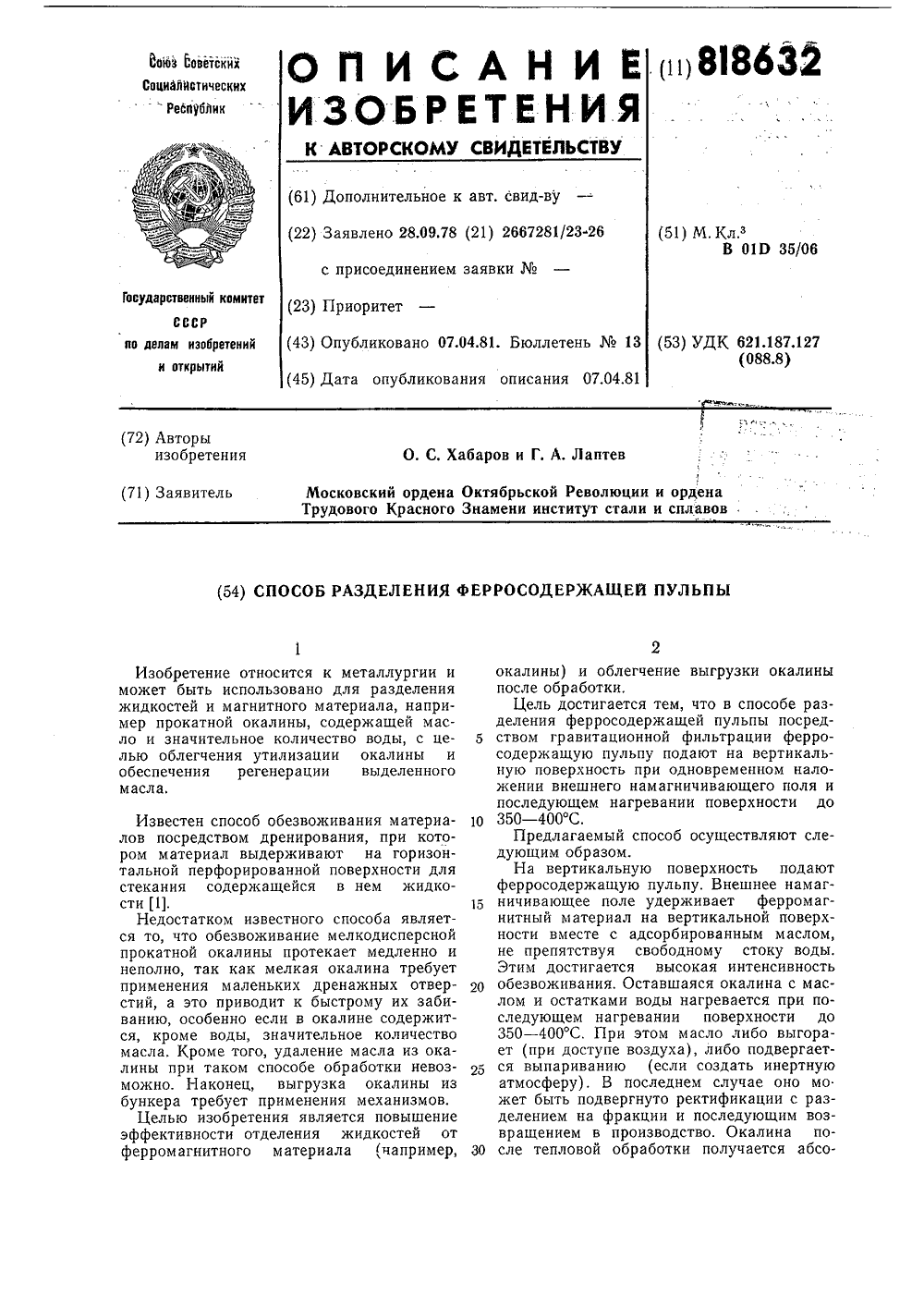

Номер патента: 818632

Опубликовано: 07.04.1981

Авторы: Лаптев, Хабаров

МПК: B01D 35/06

Метки: пульпы, разделения, ферросодер-жащей

...масла. Известен способ обезвоживания матерна лов посредством дренирования, при котором материал выдерживают на горизонтальной перфорированной поверхности для стекания содержащейся в нем жидкости Ц. 15Недостатком известного способа является то, что обезвоживание мелкодисперсной прокатной окалины протекает медленно и неполно, так как мелкая окалина требует применения маленьких дренажных отвер стий, а это приводит к быстрому их забиванию, особенно если в окалине содержится, кроме воды, значительное количество масла. Кроме того, удаление масла из окалины при таком способе обработки невозможно. Наконец, выгрузка окалины из бункера требует применения механизмов.Целью изобретения является повышение эффективности отделения жидкостей от...

Номер патента: 817322

Опубликовано: 30.03.1981

Авторы: Дмитренко, Лаптев, Любимов, Шевченко

МПК: F15B 1/02

Метки: гидропривод

...7. В средней позиции распределителя 4 напорная гидролиния 2 сообщена со сливной гидролинией 9 и с распределителе 8. Насос 1 снабжен разгрузочно-предохранительным клапаном 10, а в напорной гидролинии 2 установлен обратный клапан 11. Управление электромагнитом 12 клапана 10 осуществляет реле давления 13Гидропривод работает следующим образом.Для разго подъема рабочЕго органа (не и ан) с помощью рас817322 Формула изобретения 1284/4дписное ент",оектная,4 пределителя 8 одна из полостей гидро- двигателя 7, например б, соединяется с аккумулятором 3, а полость 5 со сливом.В период рекуперации и торможения при помощи распределителг. 4 полость 5, .где создается давление от кинематической и потенциальной энергии рабочего органа,...

Номер патента: 816972

Опубликовано: 30.03.1981

Автор: Лаптев

МПК: C03B 7/00

Метки: износа, машинах, стекло-формующих, форм

...значениям внутреннего объема изделия и его массы, ипо отклонению этой суммы от заданногозначения контролируется величина износа формы, с которой снято контролируемое изделие.На чертеже приведена схема устройства, реализующего способ.. Контроль износа форм осуществляется так. После подачи в чистовуюформу 1 пульки 2 опускается выдувная головка, клапан 3 открывается,и воздух из резервуара 4 вмести- О мостью Чо под давлением Ро подается в полость пульки на выдуваниеиз нее иэделия, В процессе выдувания увеличивается внутренний объемпульки и давление в замкнутой систе ме резервуара 4 - полость 1 пулькипадает на величину, пропорциональную (согласно закону Бойля-Мариотта)внутреннему объему изделия Чи, полученному в процессе выдуванйя. Эта О...

Номер патента: 816968

Опубликовано: 30.03.1981

Авторы: Козлов, Лаптев

МПК: C03B 5/02

Метки: печь, стекловаренная, электрическая

...а вход блока подачи газа соединен с выходом регулятора температуры.На чертеже показана предлагаемаяпечь, поперечный разрез.Электрическая стекловаренная печьвключает в себя бассейн 1, электроды2 в виде блоков из электропроводнойкерамики, барботажныв сопла 3, установленные ниже электродов, термопару 4, вмонтированную в электрод,блок 5 подачи газа и регулятор 6.Электрическая стекловаренная печьработает следующим образом.Стекломасса в бассейне 1 нагревается током, проходящим между электродами 2. Для повышения надежности элвкФормула изобретения ель Н М.Кош Сост Техр ьи ны Редактор Н. Бушаева Корректор С км Тираж 520 Подпи НИИПИ Государственного когытета СССР по делам изобретений и открытий,035, Москва, 3-35, Раушская наб., д. 4/5ах...

Номер патента: 814923

Опубликовано: 23.03.1981

Авторы: Абрамов, Алексеев, Буксеев, Лаптев

МПК: C04B 7/36

Метки: кислоты, портландцементногоклинкера, серной

...504 + 2 СО + 2 В- -ф йаа 5 ++ 2 НдО + 2 СОРасплав сульфида натри ряют: в воде и карбонизируют уг газом по, реакцииО йаа,5 + СОе, + НеО = йао,СОь +814923 Карбонат натрия является оборотным для разложения сульфата кальция, а сероводород окисляют до сернистого газа, а затем до 50 э и путем его адсорбции водой получают серную кислоту. Карбонат кальция смешивают с глинистым компонентом и подвергают термообработке при 1350-1400 ОС с получением клинкера.П р и м е р 1. 136 г сульфата кальция обрабатывают раствором карбонатной и сульфатной щелочи, содержащей 106 г/л МаСО и 140 г/л йай 50 л при 95 оС и продолжительности 1 ч. При этом получается 100 г осадка углекислого кальция и сульфатный раствор, содержащий 246 г/л Ма 50 л . 15Сульфатный...

Номер патента: 814650

Опубликовано: 23.03.1981

Авторы: Василевский, Калинин, Клейменов, Кораблев, Лаптев, Суминов

МПК: B23Q 7/00

Метки: подъемное

...стола-подъемника 20 со штоком гидроцилиндра, направляющие выполнены в виде колонок, закрепленных перпендикулярно плоскости стола соответственно в нижнем и верхнем положениях, а ролики расположены на 25 столе-подъемнике, причем гидроцилнндр шарнирно связан со станиной.На чертеже схематично изображеНа общая компоновка подъемного устройства, 30 Подъемное устрой р едующим образом.В исходном состоянии стол-подъемник 1 сбазирован с помощью направляющих коронок 7 и упоров 8 на нижнем основании б, обеспечивающем требуемый угол его наклона к горизонту.После получения соответствующего сигнала привод 12, связанный через тягу 10 и шарнир 11 со столом-подъемником, перемещает его в верхнее положение. В процессе этого перемещения ролики 4,...

Номер патента: 813004

Опубликовано: 15.03.1981

Авторы: Андрианов, Аничков, Лаптев

МПК: F16C 43/04

Метки: деформации, сепараторароликоподшипника, штамп

...штамп содержит смтированные в обойме матрицу и подпружиненное донышко с посадочным пояском для кольца, державку с прижимом и пуансоном, о т л и ч а ющ и й с я тем, что, с целью повышения долговечности, он снабжен упругими элементами, а матрица выполнена в виде отдельных равномерно расположенных по окружности отдельныхсекций, отделенных одна от другойупругим элементом,На фиг. 1 представлен штамрезе; на фиг. 2 - вид сверху В обойме 1 равномерно расположены по окружности секции матрицы 2 и по пружиненное донышко 3 с посадочным пояском 4 для фиксации внутреннего кольца 5 роликоподшипника с роликами 6 и сепаратором 7. Между смежными секциями матрицы 2 равномерно расположены по окружности упругие эле - менты 8, Державка Э содержит прижим 10 и...

Номер патента: 812833

Опубликовано: 15.03.1981

Авторы: Белянский, Герцев, Дружинин, Заключнов, Закржевский, Каретный, Карюков, Лаптев, Макеев, Максименко, Тонконогов, Франценюк

МПК: C21D 1/02

Метки: охлаждения, проката

...по концам корпуса с возможностью поворотаотносительно оси устройства, а набоковых стенках стаканов со стороныторцов, обращенных друг к другу,выполнены вырезы, одна сторона которых параллельна оси устройства, а другая криволинейна.На фиг. 1 изображено устройство, общий вид;на фиг.2 - вид А на фиг.1; на фиг. 3 - разрез Б-Б на фиг. 1., Устройство для охлаждения проката, преимущественно полосового, состоит из корпуса 1, внутри которого находится запорный орган, выполненный из стаканов 2, жестко связанных между собой соединительным элемен812833 Формула изобретения иг.3701/32 Тираж б 18 Подписное ИИПИ За Филиал ППП "Патент",г.Ужгород,ул.Проектная,4 том, например стержнем 3 и гайками 4. С внутреннего торца каждый из стаканов имеет...

Номер патента: 812772

Опубликовано: 15.03.1981

Авторы: Александров, Кучерявый, Лаптев, Селянко

МПК: C03B 5/02

Метки: печи, стекловаренной, электрод

...формы с диаметромоснования большим диаметра отверс тия в керамическом теле.На чертеже изображен электрод,общий вид.Электрод включает в себя электропроводное керамическое тело 1 с от верстием, конусный керамическийстержень 2,изготовленный из того же материала,что и керамическое тело, сдиаметром основания большим диаметра отверстия, так что керамическое 20 тело свободно висит на стержне припогружении в расплав на любую требуемую глубину, токоподвод 3 в видетрубки, имеющий надежный контакт сэлектропроводной керамикой стержняи подключенный к источнику тока,держатель 4 для крепления стержня набрусе свода стекловаренной печи,выполненный в виде кольца с болтамиВ качестве основного электропро- ЗО водного керамического тела может812772 НИИПИ...

Номер патента: 812392

Опубликовано: 15.03.1981

Авторы: Лаптев, Лукьянов, Смирнов, Шлыгин

МПК: B21D 43/08

Метки: зону, непрерывной, подачи, полосовогоматериала, пресса, рабочую

...на величину Т, большую шага подачи й, и за время, равное времени перемещения полос на шаг подачи С, позволяет устранить холостые ходы пресса 3 и неполную вырубку в начале и в конце полос, Работа пресса 3 при предложенной подаче полос аналогична работе пресса при вырубке деталей иэ ленточного материала.Перемещение полос на величину Т осуществляется со скоростью. Ч большей скорости Ч подачи полос на шаг подачи 1.Предлагаемый способ непрерывной подачи полосового материала осуществляется устройством для подачи полосового материала в рабочую зону пресса, содержащем толкающую пару валков 4 и тянущую пару валков 5,На валу 6 приводного валка 7 установлены тормоз 8 и шестерня 9, а вал 10 верхнего подающего валка 11 толкающей пары 4 связан с...

Номер патента: 810618

Опубликовано: 07.03.1981

Авторы: Лаптев, Цокуренко

МПК: C03B 5/027

Метки: стекловареннаяпечь, электрическая

...1 и варочный 2 бассейны, электроды 3, термочувствительный элемент 4, огнеупорные колпаки 5 с отверстиями для выхода газа, регулятор б, привод 7, механически связанный с колпаками. С помощью электродов 3 при подаче наннх напряжения в стекломассе выделяется тепло, которое подводится под шнхту, При нарушении процесса варки уменьшается 20,температура под слоем шихты и с термочувствительного элемента 4 подается сигнал на регулятор б, который через привод 7 поднимает колпаки 5 вверх, увеличивая чабочую поверхность электродов. В резуль тате в слое стекломассы под шихтой увел 11 ч 1 Вается количество Выде,чснного тепла и восстаяавл 11 вается требуемый режим варки стекла, Прн повышении температуры под слоем шихты регулятор подает коман ду...

Номер патента: 810309

Опубликовано: 07.03.1981

Авторы: Кирилин, Кугушин, Лаптев, Макеев, Новиков, Сапожников, Скуратов, Финягин, Целиков

МПК: B21B 13/10

Метки: клеть, универсальная

...и снижение времени наперевалку вертикальных валков,Указанная цель достигается за счет того,что клеть снабжена траверсами, установлен 20 ными с внешней стороны подушек на стяжках, а гидроцилиндры смонтированы в траверсах, при этом нажимные винты установлены соосно гидроцилиндрам и своими торцами упираются в станину.25 На фиг. 1 представлена схема поперечного разреза универсальной клети по подушкам вертикальных валков.На фиг. 2 представлена схема продольного разреза универсальной клети по стойЗО кам станины и дистанционным винтам, 810309Универсальная клеть состоит из станины1, горизонтальных валков 2, вертикальныхвалков 3, с подушками 4, встроенных в нихгаек 5 с нажимными винтами 6, имеющими приводы 7, кронштейнов 8 (в данном...

Номер патента: 810175

Опубликовано: 07.03.1981

Авторы: Зайцев, Иконников-Ципулин, Карпенко, Лаптев, Спичак, Тюктяев, Фридман, Хмельницкий, Шутов, Щагин

МПК: A01K 61/00

Метки: промышленноговыращивания, рыбы

...от осадков и гумуса. Поверхнему контуру садка в плане монтируется кранец 14, одновременно выполняющий и роль поплавка. 10Участок разгрузки садков имеет камеру15 для приема рыбы, кранбалку 16 сэлектроталью 17, приемный лоток 18 иводорыбный канал 19, связанный с участком сортировки или другими рыбоприемными емкостями или бассейнами.Кормораздаточный бункер 4 соединенпневмоприводом 20 или транспортером скормоскладом 21 кормоцеха 22 комплекса.Система водоснабжения, аквакондицио 20пирования, водообмена и регенерациикомплекса включает источник водопополнения 23, станцию 24 очистки воды, идущей на восполнение потерь, аквакондиционеры 25, окситенки 2 б, отстойники 27, участок бактериологической очистки 28, насосную станцию 29. Участок...

Номер патента: 807190

Опубликовано: 23.02.1981

Авторы: Бучма, Ершов, Калынюк, Лаптев, Мизюк, Поджарый

МПК: G01V 3/12

Метки: геологоразведки

...выпрямителя 17и измерительного прибора "8, пропорционален измеряемой квадратурнойсоставляющей сигнала измерительнойпетли 4, Напряжение управления коммутатором 10 и синхронным выпрямителем 17 вырабатывается триггерным делителем 19 частоты, который запускается выходным сигналом избирательного усилителя 7. мотки вариометра. Последовательно встречное включение. напряжений вторичной обмотки вариометра и измерительной петли позволяет произвести компенсацию синфазной составляющей. Пусть эта компенсация уменьшает амплитуду измеряемого сигнала в р раз. Тогда в этом случае измеряемая величика а может быть представлена следующим выражением.а- ыи(агсс 0 - +Ю),О. ОкОсагде О - амплитуда синфазной составляющей нескомпенсированной...

Номер патента: 806662

Опубликовано: 23.02.1981

Авторы: Ахмаров, Камалов, Лаптев, Паюсов, Чесноков

МПК: C05C 1/02

Метки: слеживаемостиминеральных, удобрений, устранения

...Слеживаемость удобрения с добавкой гидролизного лигнина определяют по. экспресс-методу ГИАП Государственного института азотной промышленности), сравнивая с селитрой без добавки. Сравнительные результаты приведены в табл. 1,806662 Табли ца 1 Раздавливающее усилие, кг/см Проба Добавка ли 1 нина, вес,Ь 1 1 0,05 0,1 2 2,5 1,3 0,26 0,23 0,22 2,5 1,2 0,25 0,25 0,.25 формула изобретения 25 Таблица 2 0,37 0,95 0,66 3,85 1,49 Составитель ф. АхмароваРедактор С. Патрушева Техрвд н, Вабурка КорректорВ. Синицкаяа а е еа в аа Эвказ 167/39 Тираж 456 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 11303, Москва, Ж, Раушская наб., д4/5 В Е е а а е ва е в е в е е в а Е в Е в в е а ав е аа а ва е е еа аа в еа е в а аа...

Номер патента: 806504

Опубликовано: 23.02.1981

Авторы: Дручинин, Лаптев

МПК: B60T 13/122

Метки: гидравлический, привод, тормозовавтомобиля

...ступени поршня.На чертеже изображена схема гидравлического привода тормозов автомобиля.Привод включает главный тормозной цилиндр 1, соединенный трубопроводом с преобразователем 2 давления с клапанным блоком 3, обводную магистраль 4, в которой установлен обратный клапан 5, и колесные тормозные цилиндры 6. Обратный клапан ссг держит -подпружиненный запорный элемент 7 и ступенчатый поршень 8, в сквозном отверстии которого установлен упор 9.При торможении жидкость из главного цилиндра 1 поступает по магистра ли 4 в полость большой ступени,поршня 8, перемещает его, освобождая запорный элемент 7 от упора 9, и через осевое отверстие в поршне 8 поступает в рабочие цилиндры б, При давлении срабатывания преобразователя обуславливаемом...

Номер патента: 804167

Опубликовано: 15.02.1981

Авторы: Лаптев, Савин

МПК: B21J 13/02

Метки: радиальной, штамп, штамповкидеталей

...установки в них дополнительных пуансонов 8 с возможностью перемещения в радиальном направлении посредством пружины 9. По числу дополнительных пуансонов на конической части 3 пуансона выполнены грани 10. Обрабатываемая деталь 11 крепится посредством расположенной на дополнительном пуансоне 8 подкладки 12.Штамп работает следующим образом.После полной токарной обработки зубчатое колесо 11 со шлицами, имеющими параллельные станки проФиля ус танавливают штамп на поцкладку 12,надев его на верхнюю цилиндрическуючасть 2 основного пуансона, при этомвпадины шлицев с некоторым зазоромзаходят в соединение с рабочей поверхностью дополнительных пуансонов8. После включения пресса .ползун сукрепленной на нем плитой 1 давитна торец основного пуансона,...

Номер патента: 804004

Опубликовано: 15.02.1981

Авторы: Купфер, Лаптев

МПК: B06B 3/00

Метки: огневой, полировкистеклоизделий

...Еорпус ультразвукового преобразователя 7 связан с корпусом газовой горелки б при помощи кронштейна 12. Ультразвуковой преобразователь 7 и горелка б могут перемещаться вокруг горизонтальных осей 13.Устройство работет следующим образом.При движении цепного конвейера 1 на его турникеты 3 устанавливаются стеклоиэделия, подлежащие полировке. Изделия проходят череэ полость туннельной электропечи (на чертеже не показана) , где подогреваются до температуры 350-400 . Повыходе из печи турникеты с изделиями за счет входа в зацепление шестерни 4 турникета с неподвияной зубчатой рейкой 5 начина ют вращаться, В таком состоянии иэделия поступают в пламя газовой горелки б. Одновременно штек 9 вместе с горелкой б и ультразвуковым преобра. -...

Номер патента: 802975

Опубликовано: 07.02.1981

Авторы: Егоров, Лаптев, Сологуб

МПК: G06K 9/12

Метки: анализатор, потока, светового

...совмещение центра наблюдаемого объекта с центром светового луча.Световой поток от источника света 1, освещая исследуемый объект 2,проходит элемент оптической системы 3 и попадает на анализирующую маску 4, закрепленную на полом валу ротора электродвигателя 5. Частично отражаясь от отражающего полукольца маски и полупрозрачного зеркала б, световой поток с помощью оптического элемента 7 формирует при вращении ротора электродвигателя 5 в плоскости фотоприемника 8 на темном фоне анализато" ра свеТлое пятно луча, которым ведется локация объекта. Пройдя прозрачный участок анализирующей маски и оптический элемент 9, световой поток формирует в плоскости фотоприемника 10 темное пятно, характеризующее положение объекта наблюдения на фоне светлого...
