Номер патента: 1381161

Опубликовано: 15.03.1988

Авторы: Вьюн, Денисенко, Зюнькин, Кутовой, Мельниченко

МПК: C14B 9/00

Метки: посадки, ремней, сыромятных

...посредством зубчатых и фрикционных передач парам калибровочных роликов 1, коническим роликам 3 и роликам 4 для нанесения дорожки. Ролики 3 установлены так, что верхняяобразующая каждого из них находитсявыше плоскости, проходящей черезлинии зажима роликов 1. Ремень 8заправляется в первую пару калибро"вочных роликови,попадая в зазормежду роликами, уплотняется и транспортируется н лоток 2. Так как линейная скорость верхнего ролика парыменьше линейной скорости нижнегоролика, конец ремня устремляетсявверх, получая предварительную ориентацию в направляющем лоткеТранспортирующий конический ролик, обладая большей линейной скоростью посравнению с калибровочными роликами,увлекает конец ремня 8, направляяего вдоль лотка 2, Благодаря конической...

Номер патента: 1371758

Опубликовано: 07.02.1988

Авторы: Кутовой, Новиков, Салтыков, Чистухин, Шувалов, Щербаков

МПК: B22C 9/03

Метки: вакуумной, комплект, модельный, наложения, пленки, формовке

...3 и пленкой, прошедшей две ступени нагрева, в сторону со стола 2 предварительного подогрева на другую позицию, где должен находиться модельный комплект, состоящий из плиты 7 и стола 8. В этом положениипленку догревают нагревателями термокамеры 3 в течение 3-20 с до состояния оптимальной пластичности 90 С. По готовности пленки включают цилиндр 9, поднимают модельную плиту 7, подают вакуум в подмодельный стол 8, пленка обтягивает модельную плиту 7, ножом 10 обрезают пленку, затем отключают цилиндр 9 и опускают модельную плиту 7 с пленкой. Операция наложения пленки завершена и модельный комплект можно подавать под опоку для формовки, а в это время следующий кусок пленки из рулона 1 уже лежит на столе 2 предварительного подогрева и...

Номер патента: 1355352

Опубликовано: 30.11.1987

Авторы: Исаева, Кислов, Кутовой, Новиков, Пентелина, Петров, Шувалов, Щербаков

МПК: B22C 21/01, B22C 9/03

Метки: вакуумной, опока, формовки

...материалом ухудшается, конечная плотность формы в углах недостаточна и требуется дополнительная вибрация для доуплотнения.С внутренней стороны боковых стенок во всю длину расположены сетчатые Фильтры 8 (фиг. 4), закрепленные планками 9 и болтами 10, по контуру рабочего лада опоки расположены вакуумируемые канавки 11 для удержания полимерной. пленки.Крьппка 4 опоки закрывает уменьшенное по площади загрузочное окно. Она состоит из сварной рамки 12, на про.дольных сторонах которой закреплена собственно диафрагма 13, выполняющая роль полимерной пленки и при вакуумировании формы уплотняющая контур загрузочного окна. 5 10 15 20 30 35 При отсутствии вакуума в опокеприжим крьппки осуществляется усилиемпружин 14 (фиг. 5). На торцовых...

Номер патента: 1343140

Опубликовано: 07.10.1987

Авторы: Кутовой, Левин, Приходько

МПК: F16C 32/06

Метки: гидростатических, опор, регулятор

...где повышено давле- сние, расход рабочей среды увеличивается, а в противоположные карманы -уменьшается. За счет этого центральная часть упругого стержня 4 получаетсмещение, направленное навстречу смещению под нагрузкой,При дальнеишем увеличении нагрузки на опору возрастает перепад давлений в ее карманах и соответственно деформация упругого стержня 4 вплоть до контакта их с внутренней поверхностью центральных упругих втулок 6, после чего стержень 4 продолжает деформироваться совместно с центральными втулками, 11 ри больших нагрузках, действующих ца опору, в работу после довательцо цс тунают ос тальш к втулки комплекта 6,Наибольший диапазон регулирования обеспечивается, когда размеры упругого стержня удовлетворяют соотно- шению Ро 01, з 1...

Номер патента: 1335508

Опубликовано: 07.09.1987

Авторы: Великович, Годович, Кутовой, Нахов

МПК: B65D 19/44, B65D 85/04

Метки: кольцеобразных, тара, хранения

...элемент 7 укреплен винтом 9 на поверхности выреза, выполненного во втулке 4. Штыри 5 установлены на опорной плите 1 в несколькорядов.Работа с тарой осуществляется следующим образом.После установки тары на приемнуюпозицию роботизированного технологического комплекса расположенный рядомс приемной позицией промьдппенный робот (не показаны), производит выгрузку деталей с одной стороны тары,снимая их сначала с первого штыря 5первого ряда. После снятия со штыря 5всех деталей, уложенных стопой,штырь 5 извлекается из базовой втулки4 захватом робота и выносится из тарь 1Таким образом, извлекаются из тары детали, установленные на штырях 5и штыри первого ряда, затем второгои последующих рядов, количество которых зависит от размеров деталей...

Номер патента: 1325303

Опубликовано: 23.07.1987

Авторы: Богуш, Вайнберг, Вощинин, Кутовой, Ланда, Нинеску, Шнайдерман

МПК: G01H 1/00

Метки: инструмент, мелодический, электромузыкальный

...3,1 - З.п. Проводя смычком 15 параллельно деке, меняют магнитное поле над катушкой за счет прохождения над катушкой магнита 16, что приводит к изменению ее индуктивности, а следовательно, и изменению частоты генератора 4. Кроме того, частота генератора 4 может быть изменена путем нажатия клавиши 3.1 - 3.4 на грифе 2, что приводит к закорачиванию конденсаторов 2.1. 12.п. При этом, при расположении смычка 15, а следовательно, и постоянного магнита 16, параллельно деке генераторы 5 и 6 отключены, так как герконы 13 и 14 при этом разомкнуты.При расположении смычка 15 под углом к деке под воздействием поля постоянного магнита 16 включается геркон 13 (либо 14), в результате чего частотозадающий контур подключается к генератору 5, частота...

Номер патента: 1301549

Опубликовано: 07.04.1987

Авторы: Зинченко, Кутовой, Фомин

МПК: B22C 5/00

Метки: зерен, кварцевых, песков, поверхности

...в частности к устройствам для очистки поверхности зеренкварцевых, песков, регенерации песков.Цель изобретения в , повышение степени очистки поверхности зерен кварцевых песков и снижение газотворносуи формовочных и стержневых смесейна основе очищенных песков.,На чертеже схематически изображено устройство.Устройство состоит из нагнетателя 1, загрузочного бункера 2, смесительной камеры 3 с воздушным соплом4, которая при помощи пневмотрубопро.вода 5 кольцевой формы соединена сочистной камерой б, оборудованной от.обойно-истирающим отражателем 7, сепаратором 8, и узла 9 разгрузки.Устройство работает следующимобразом,Сжатый воздух от нагнетателя 1,проходя через сопло 4, подхватываетпредварительно раздробленную,...

Номер патента: 1291286

Опубликовано: 23.02.1987

Авторы: Бондарчук, Киричек, Кутовой, Лизавенко

МПК: B22F 3/00

Метки: калибрования, спеченных

...изделиями должен быть.меньше их наружного диаметра.Устройство работает следующим образом.Из бункера (не показан) изделияпоступают в гнезда,питателя с втулками 10, причем в каждое гнездо помещается одновременно несколько калибруемых изделий в зависимости от их высоты. При вращении диска 9 питателя вокруг своей оси втулки 10 с нз 2делиями устанавливаются с помощью фиксатора 13 соосно с матрицей 3 и пуансоном 1. Одновременно с этим происходит вертикальное перемещение вниз верхней плиты пресса с закрепленными на ней пуансоном 1 и калибровочным стержнем 2. Пуансон 1 проталкивает пакет изделий через матрицу 3. При этом происходит калибро ванне изделий по наружному и внутреннему диаметрам одновременно. Внутренней поверхностью изделия...

Номер патента: 1289708

Опубликовано: 15.02.1987

Авторы: Касторный, Кеворкян, Клепиков, Кутовой

МПК: B60L 3/10

Метки: избыточного, колесной, пары, скольжения

...на второй вход (" Запись" ) запоминающе 08 2го блока 6. В этот момент происходитзапись сигнала скорости колеснойпары, поступающего на третий входзапоминающего блока 6. На первом вхо"де запоминающего блока 6 ("Считывание") в нормальном режиме устанавливается сигнал логического "О" свыхода порогового элемента 3, поэтому считывание сигнала скорости колесной пары не происходит, На второйвход второго логического элемента И5 подается сигнал скорости колеснойпары с выхода датчика 1. В нормальном режиме, когда сигнал на первомвходе второго элемента И 5 соответствует логическому "О", сигнал скорости колесной пары через него непроходит. Таким образом, в момент,предшествующий боксованию, сигналына обоих входах элемента 8 сравненияотсутствуют...

Номер патента: 1281363

Опубликовано: 07.01.1987

Авторы: Дубовецкий, Закревский, Кутовой, Малинин, Немировский, Походня, Ротенфельд, Униговский, Шлепаков

МПК: B23K 31/06, B23K 37/06

Метки: кольцевых, обратной, сборки, сварки, стороны, стыков, формированием, шва

...общий вид;на фиг, 2 - вид А на фиг. 1; нафиг. 3 - узел 1 на фиг. 2; на Фиг.4 - сечение Б-Б на фиг. 3,УстройствО содержит кольцевуюФормирующую подкладку 1, расположенную соосно с приводом, выполненным в виде поворотного кольца 2с упорами 3, в отверстия которыхвставлены вилки 4 с пружинами 5,Вилки 4 соединены шарнирно пальцами 6 с концами двуплечих рычагов.,а на других концах рычагов 7 размещены штыри 8, взаимодействующие:с элементами формирующей подкладки1Рычаги 7 размещены на осях 9,жестко закрепленных в корпусе 0,Вилки 4 снабжены хвостовиками 11,которые свободно входят в отверстияупоров 3. Для настройки устройствана требуемое усилиеприжатия элементов формирующей подкладки 1 на хвостовиках 11 вилок 4 установлены регулировочные гайки...

Номер патента: 1278166

Опубликовано: 23.12.1986

Авторы: Дубовецкий, Кутовой

МПК: B23K 31/06

Метки: автоматической, дуговой, неповоротных, сварки, стыков, труб

...(с амплитудой на 2-3 мм меньше ширины разделки) обеспечивают равномерное рассредоточение тепла по сечению плавильного пространства, поочередный подвод тепла к кромкам разделки и тем самым обеспечивают надежное сплавление металла шва с основным металлом и устраняют возможность прожогов, 54По мере продвижения вдоль стыка к нижнему положению меняется положение сварочной ванны относительно свариваемых кромок, В нижнем положении,Способ автоматической дуговойсварки неповоротных стыков труб, прикотором сварку каждой половины стыка ведут снизу вверх, от потолочного положения к нижнему, с поперечными колебаниями электрода, о т л и ч.а ющ и й с я тем, что, с целью повьппения качества сварного соединения засчет обеспечения равномерного заполнения...

Номер патента: 1276425

Опубликовано: 15.12.1986

Авторы: Кутовой, Новиков, Салтыков, Чистухин, Шувалов, Щербаков

МПК: B22C 9/03

Метки: вакуумной, модели, облицовки, пленкой, формовке

...причем чемвыше температура теплоносителя (дооТ= 80 С), тем лучше, Однако оптимальная температура из данного интервалазависит от схемы устройства подогрева пленки, величины ошибки в регулировании датчика температуры и других.35Температурный интервал нагревателей дистанционного нагрева, равный700-900 С, выбран из условия использования оптимального спектральногоизлучения нагретого тела, так как известно, что синтетические пленки имеют максимум поглощения энергии приспектре частот от излучения нагретого тела с температурой 700-900 С. 425 2грева до 60-80 С, а термокамеры до700-900 С. Синтетическую пленку изрулона 1 разматывают и накладываютна стол предварительного подогрева2, где пленка разогревается до тем -пературы стола за 5-8...

Номер патента: 1243791

Опубликовано: 15.07.1986

Авторы: Атрощенко, Зуев, Кутовой, Мироненко, Рыжов, Федорова

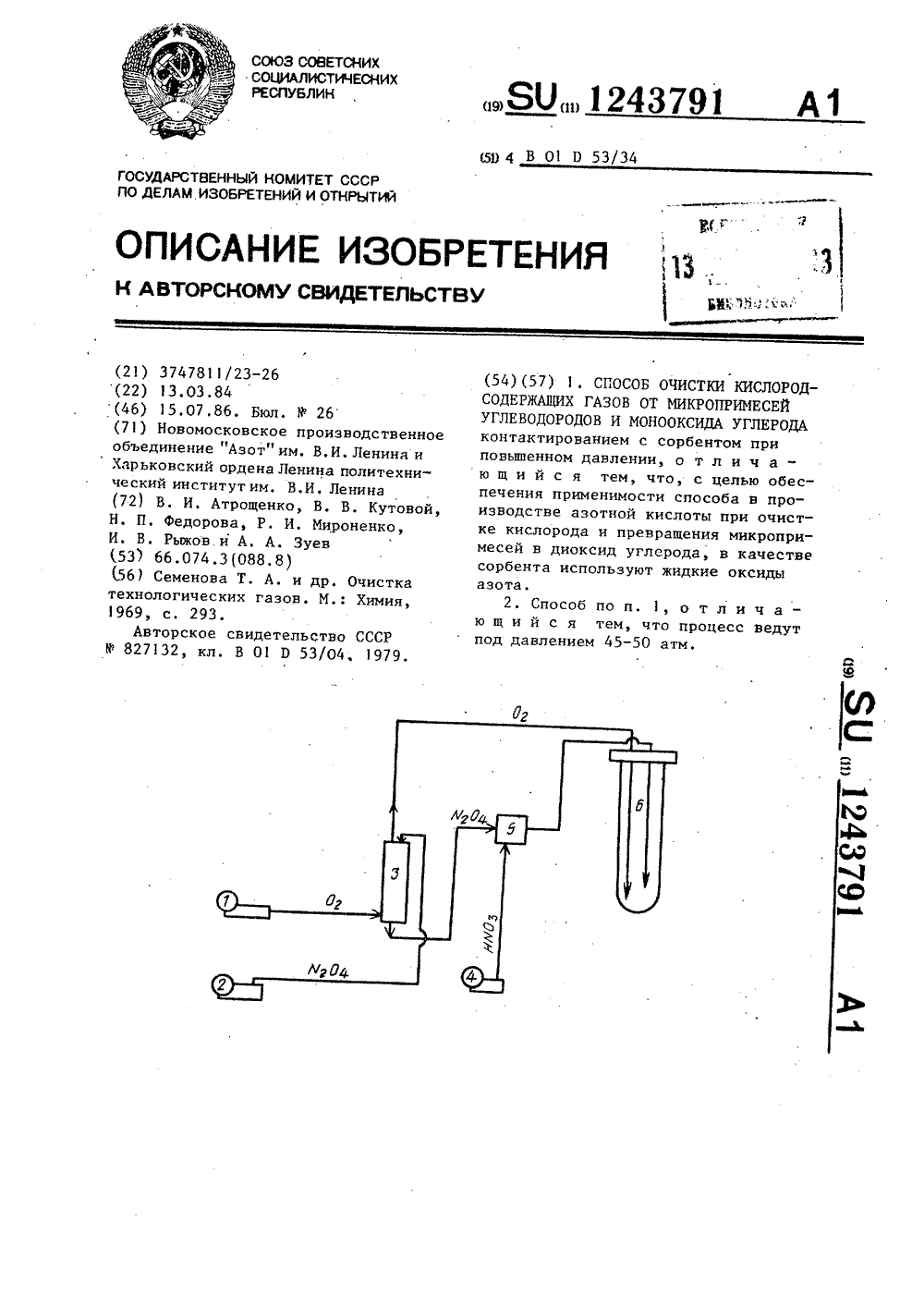

МПК: B01D 53/14, B01D 53/72, B01D 53/78 ...

Метки: газов, кислородсодержащих, микропримесей, монооксида, углеводородов, углерода

...промышленности.Цель изобретения - обеспечение применимости способа в производстве азотной кислоты при очистке кислорода и превращение микропримесей в диоксид углерода. Составитель Г. ВинокуроваТехред,Л.Олейник Корректор М. Шароши Редактор В. Ковтун Заказ 3739/8 Тираж 663 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 На чертеже схематически изображено устройство, поясняющее предлагаемый способ.Кислородным компрессором 1 и тримплекснасосом 2 подают технический кислород и жидкие оксиды азота в реактор очистки кислорода 3, Насосом 4 подают слабую азотную кислоту в смеситель 5, куда...

Номер патента: 1235622

Опубликовано: 07.06.1986

Авторы: Абрамова, Андрианова, Графская, Крылов, Кутовой, Соболев, Штракс

МПК: B22C 15/02

Метки: автомат, многопозиционный, прессово-формовочный

...: и 2) содержит толкатель 35, пневмогмортизатор 36, батарею непри водных опорных роликов 37 и два блока направляющих роликов -- стационарный внутренний 38 и откидной наружный 39. Наружный блок откидывается в том случае, когда производится замена молельной оснастки.Ось 40 поворота гкидного наружного блока 39 располагае, ня линии, совпадаю 1 цей с центром направляюцих роликов. Это исключает самопроизвольное откидывание блока 39 при переталкивании модельной оснастки и позволяет упростить конструкцию, ибо при этом отпалает необходимость в запорных или фиксирующих устройствах, удерживающих блок 39 в нужном положении (фиг. 9). Для облегчения откидывания блока 39 при смене модельной оснастки он снабжен ряз: рузочпыми пружинами 41, ко...

Номер патента: 1225795

Опубликовано: 23.04.1986

Авторы: Кутовой, Левин

МПК: B30B 15/04

Метки: пресс, штамповочный

...пресс содержит размещенный в направляющих 1 станины ползун 2 с узлом крепления верхней части 3 штампа, датчик 4 контроля углового положения ползуна 2, связанноес датчиком 4 регулировочное устройство 5, соединенное гидролинией с источником 6 давления, а также узел крепления нижней части 7 штампа к столу 8.В каждой из направляющих 1 выполнены со стороны ползуна 2 карманы 9, соединенные гидролиниями с регулировочным устройством 5. Датчик 4 выполнен в виде полостей 10 в части (подушке 11) нижней части 7 штампа.Регулировочное устройство 5 может быть выполнено (фиг.З) в виде двухкамерного цилиндра 12 мембранного типа с соплом 13 в камере 14. Последняя соединена с карманами 9 и источником 6 давления, а камера 15 - с полостями 10. Для...

Номер патента: 1224022

Опубликовано: 15.04.1986

Авторы: Кутовой, Погосов, Рудик

МПК: B08B 3/00

Метки: качения, мойки, подшипников

...делам изобретений 13035, Москва, Ж, Р 71 Подпикомитета СССРн открытийушская наб., д. 4/5 Заказ сное Филиал ППП Патент , г,Ужгород, ул.Проектная,Изобретение относится к промывкеподшипников качения с использованиеммоющего агента под давлением.На фиг.1 представлено устройство,общий вид; на фиг.2 - сечение А-А нафиг. 1Устройство для мойки подшипниковкачения включает в себя камеру 1 мойки, механизм 2 подачи моющего агента,сопла 3, направляющие 4, между которыми перемещается подшипник 5 при помощи транспортера 6 с толкателями 7.В камере 1 мойки установлен механизм8 вращения подшипников, опорная частькоторого выполнена в форме усеченного конуса 9 с ребрами 10, опорныеграни 11 которых связаны кольцевымиэлементами 12. При...

Номер патента: 1221092

Опубликовано: 30.03.1986

Авторы: Горлов, Киселев, Кутовой, Левин, Спивак, Тверезый

МПК: B65G 19/10

Метки: забойный, конвейер, скребковый, угловой

...фиг. 6 - разрез Г-Г на фиг. 3.Угловой забойный скребковый конвейер состоит из рештачного става 1, концевой секции 2, угловой секции 3, приводной секции 4, двух тяговых органов 5 и 6, к которым шарнирно полсоединены скребки, состоящие из двух шарнирно соединенных частей 7 и 8.На концевой секции 2 установлены свободные звездочки 9 - 11. На угловой секции 3 установлены звездочки 12 - 15. Приволная секция 4 включает приводные звездочки 16, 17 и обводные 18 - 24. Звездочки 10, 11; 1920; 21, 22 соосны, причем звездочки 21, 22 размещены в одном ряду с обводными звездочками 18 - 20. Все соосные звездочки установлены на консольных осях с зазором для прохождения скребка, а расстояние между звездочками 23, 24 равно длине развернутого...

Номер патента: 1214125

Опубликовано: 28.02.1986

Авторы: Атрощенко, Гаврилов, Гуторов, Ефременко, Коломиец, Кутовой, Лупырь

МПК: B01D 3/32

Метки: аппаратов, контактное, тепломассообменных

...4, навитые попеременным пропусканием ниже и вьппе рядом расположенных ветвей в видебесконечной спирали.Концы теплообменных труб от всех профилей сведены в коллекторы 5, где сваркой закреплены в виде трубной решетки, которая герметично закрепляется в корпусе колонного аппарата. Через коллекторы подается и отводится теплоноситель, Несколько теплообменных профилей 2 группируются в плотные пакеты б, пакеты расположены с зазором 7 между собой, в котором наклонно к основанию расположены радиальные лопасти 8, имеющие продольные каналы 9 для отвода жидкой фазы к основанию. Радиальные лопасти могут закрепляться на основании как указано на фиг. 1 либо вплетаются в нижний профиль выше расположенного пакета.Контактное устройство работает...

Номер патента: 1210959

Опубликовано: 15.02.1986

Авторы: Беленикин, Белова, Гуллер, Кусов, Кутовой, Малышкина, Сазонов, Штракс

МПК: B22C 15/00

Метки: автомат, однопозиционный, формовочный

...рамка 11 продолжаетопускаться до упора в опоку 40.На опущенную в нижнее положениенаполнительную рамку 11 выдвигаетсякоробчатый питатель 28 с формовочнойсмесью.Движение питателя 28 осуществляет.ся встроенным в него пневмодвижителем 34 с рассекателем 35. Пневмадвижитель 34 выполняет в данном случае,помимо основной функции - приводапитателя 28, еще и роль "зонтика",который затеняет подмодельную областьи обеспечивает попадание туда меньшего количества формовочной смеси.Это в дальнейшем позволяет избежатьпереуплотнения в центральной частиформы, что является характернымнедостатком для форм, полученныхчистым прессованием.Рассекатель 35 служит для предотвращения зависания формовочной смеси на пневмодвижителе 34 при высыпании...

Номер патента: 1209406

Опубликовано: 07.02.1986

Авторы: Годович, Козичев, Кутовой

МПК: B23P 19/027, B25B 27/04

Метки: вал, запрессовки, шпонки

...8 запрессонки шпонки 6 в паз. Механизмы 7 и 8 установлены на каретке, перемещающейся воэвратнопоступательно в цикле работы устройства в налравлении, перпендикулярном оси вала 1. Для подачи валов 1 иэ тары или с транспортера на устройство и удаления их после сборки со шпонкой 6 применен автоматический манипулятор (не показан).Паводковый центр 2 снабжен "зубом - поводком 9. Механизм 7 под- Ижима шпонки 6 к валу состоит из подвижно-поворотного корпуса 10, в котором размещены шток 11, соединенный с полым поршнем 2, поворотный цилиндр 13, лопасть 14 которого соединена с зубчатым колесом 15, нзаимоцействующим с двумя губками 16 и 17 зажима шпонки 6, перемещающимися поступательно во взаимно противоположных направлениях.В полом поршне 12...

Номер патента: 1209403

Опубликовано: 07.02.1986

Авторы: Дубовецкий, Кутовой

МПК: B23K 37/06

Метки: охлаждаемый, ползун, формирующий

...срока службы полэуна, достига.о емого его поворотом на 180 беэ переделки системы подвода и отвода охлаждающей жидкости.На фиг.1 показан формирующий ползун; на фиг,2 - система для подвода охлаждающей жидкости.Формирующий ползун содержит кор-. пус 1 с двумя формирующими канавками 2 с двух сторон полэуна и системы подвода и отвода охлаждающей жидкости, включающую каналы 3 и 4 для прохождения охлаждающей жидкости и съемные трубки 5 и 6 для подвода охлаждающей жидкости, на конце одной иэ которых нарезана на - ружная резьба, а на конце другой соответственно внутренняя. В трубке 5 выполнены отверстия 7 и 8 и поперечная перегородка 9, Позицией 10 обозначены уплотнения.Ползун работает следующим образомСъемные трубки 5 и 6 с надетыми на них...

Номер патента: 1205946

Опубликовано: 23.01.1986

Авторы: Алехина, Башкатов, Вовченко, Вязинько, Ефимов, Иванов, Кондратенко, Кутовой, Лиханский, Поляков, Рочняк, Рябцев, Усатенко, Фот, Чалыгин, Чичиль

МПК: B21B 1/38

Метки: лист, рифленый

...4к основанию 1. По величине угол о(больше угланаклона боковой грани5 к вертикальной оси симметрии 9 30ребра 3.Угол наклона у основания 8 канавки 6 к вертикальной оси 9 симметрииребра 3 выполнен по величине вдоль.высоты ребра 3 от верхней грани 4к основанию 1. По величине угол фбольше углаонаклона боковой грани5 к вертикальной оси 9 симметрииребра 3.Угол наклона (. боковой вертикальнойграни 7 к вертикальной оси 9 симмет 40рии ребра 3 должен быть .более 5 иоменее 40 . Величина 5 характеризуется необходимостью наличия минимальной величины технологического уклонапри производстве прокаткой. Умень 45ошение угла С менее 5 может привестик окову валков прокатываемым металлом,должен быть более 45 и менее 90ОЭт.е. в пределах 50-90 . Величина50 "...

Номер патента: 1201012

Опубликовано: 30.12.1985

Авторы: Бровман, Дмитриев, Казаков, Кутовой

МПК: B21B 45/04

Метки: гидросбива, заготовок, нагретых, окалины

...в установках для гидросбива окалины с нагретых заготовок ча станах горячей прокатки, а также для охлаждения металла в машинах полунепрерыв ной разлиВкиуЦель изобретения - повышение эффективности гидросбива окалины и упрощение конструкции. 1 ОНа чертеже схематически показано устройство для гидросбива окалины.Устройство для гидросбива окалины содержит камеру 1, соединенную через обратный клапан 2 трубопроводом 3 с 15 системой подачи воды,и трубопроводом 4 с соплом 5, подающим струю охладителя на заготовку 6. Камера 1 снабжена также нагревательными элементами 7, размещенными выше трубопровода 20 4, соединяющего камеру 1 с соплом 5. В верхней части камеры 1 установлен предохранительный клапан 8.Устройство работает следующим...

Номер патента: 1199432

Опубликовано: 23.12.1985

Авторы: Вербицкий, Клементьева, Крылов, Кутовой, Салтыков, Соболев, Штракс

МПК: B22C 15/02, B22C 15/30

Метки: предварительного, смеси, уплотнения

...уплотнения 10 смеси содержит корпус 1, во втулках 2 кото. рого установлен поршень 3. К днищу послед. него крепится плита 4 и боек 5, закреплен ный на поршне 3 через. упругие прокладки 6 и 7, Боек 5 центрируется в плите 4 через 15 упругие прокладки 8, Внутри поршня 3 в полости 4 установлен ударник 9, опирающий. ся на упругую прокладку 10, Подвод давления осуществляется через полости В и С;Опока 11 установлена на подмодельной плите 12, которая покоится на плите. стуле 13со стержнем 14.При работе машины через полость С под ударник 9 подается сжатый воздух с редуцированным давленйем, в результате чего про исходит подъем ударника 9 и поршня 3 с закрепленной на нем плитой 4, Одновременно через полость В, соединенную с воздухораспределительным...

Номер патента: 1004397

Опубликовано: 30.11.1985

Авторы: Кутовой, Семений, Солодущенко

МПК: A61K 31/66, A61P 35/00, C07F 9/24 ...

Метки: активностью, диэтиленамидотиофосфонилиминотрихлоруксусной, кислоты, обладающий, противоопухолевой, этиленамид

...хлорангидрида Б-дихлортиофосфонилиминотрихлоруксусной кислоты в 200 мл абсолютного бензола. После этого реакционную смесь перео мешивают еще 2 ч при 20-25 С и оставляют на ночь, Осадок отфильтровывают, промывают бензолом. Бензольный раствор упаривают при 20"-40 Со в вакууме водоструйного насоса, затем выдерживают 1 ч в вакууме масляного насоса. В остатке - светложелтая прозрачная жидкость, котораяпостепенно кристаллизуется, Кристаллы отделяют, и кристаллизуют этиленамид М-диэтиленамидотиофосфонилимидотрихлоруксусной кислоты из смесигексан - ацетон (1:5).Выход 5,6 г (317), т.пл. 137138 С (с разложением).При нагревании выше температурыплавления вещество постепенно темнеет и при температуре 165-170 Со,взрывоподобно разлагается,Найдено, Е: И...

Номер патента: 1192928

Опубликовано: 23.11.1985

Авторы: Гоцюк, Гриненко, Дубовецкий, Кутовой

МПК: B23K 31/06

Метки: автоматической, неповоротных, сварки, стыков, труб

...следующим образом.В начальный момент сварки свароч. ную головку размещаютв потодочном положении. Ползун формирующего . устройства устанавливают к свариваемым кромкам касательно к трубе передней частью формирующей плос кости. В зазор, образованный кромками свариваемых труб и формирующим устройством под углом .о, выбранным в пределах 25-50, подают электРод и зажигают сварочную ду гу, удерживая при этом уровень глубины сварочной ванны около переднего торца ползуна (точка А - активное пятно сварочной дуги в потолочном положении ). Затем пере мещают сварочную головку со скоростью Мдя, осуществляя сварку снизу- вверх от потолочного положения через вертикальную часть стыка (точка А 2. - активное пятно свароч ной дуги в вертикальной части...

Номер патента: 1174621

Опубликовано: 23.08.1985

Авторы: Кутовой, Левин

МПК: F16C 32/06

Метки: гидростатическая, опора

...выз ванное приложением внешней нагрузки.При этом в результате возрастаниядавления усиливается деформацияупругой оболочки 7 и увеличиваетсяплощадь ее контакта с мембраной 6 2 О (фиг. 2), В результате этого ещеболее возрастает нагрузка на мембрану 6 (пропорционально площади контакта ее с упругой оболочкой 7), чтовызывает дополнительный прогиб мем бракы, а следовательно, более высокуюстепень компенсации изменения толщины Составитель Т. ХромоваТехред М.Пароцай Редактор А. Сабо Корректор М, Максимишинец Заказ 5159/35 Тираж 812 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению и может...

Номер патента: 1166891

Опубликовано: 15.07.1985

Авторы: Кислов, Кутовой, Пентелина, Салтыков, Шувалов

МПК: B22C 9/02

Метки: манипулятор

...стержней в опоку низа;Ч 111 - сближение опок - сборки формы;1 Х - поворот блока манипулятора в положение Х для заливки формы (вертикальная заливка) и охлаждения.отливки в Форме.Работа манипулятора по приведенной программе производится следующим образом.На поз, 1 (удаления отливки) осуществляется развод опок в стороны поворотом на 90 одного иэовалов 12 (Фиг.2), который через секторы шестерен 13 поворачивает и второй вал 12 вместе со звеньями 14 и 15, валами 16 и опоками 1. При этом корпуса прямила 19 и 20 (Фиг.З) перемещаются по направляющим 21, сохраняя вертикальное положение опок. На поз. 11 приводы поворота входят в зацепление с валами 16 манипулятора и поворачиовают каждый вал на 90 , после чего опоки занимают положение...

Номер патента: 1156812

Опубликовано: 23.05.1985

Авторы: Королев, Кусов, Кутовой, Новиков, Поворотов

МПК: B22C 7/00, B22C 7/04

Метки: модельная, оснастка

...технической сущности является 10модельная оснастка, содержащая закрепленную на раме подмодельную плиту со смонтированными на ней моделя-.ми 23.Недостатком известных модельных 15оснасток является неудовлетворительное заполнение формовочной смесьютрчднозаполняемых мест в моделях ина подмодельных плитах при засыпкеи, как следствие, низкое качество 20изготавливаемых форм и недостаточная плотность заформоваиных болвановмежду моделями, у стенок опоки.Целью изобретения является повышение качества изготавливаемых формпутем динамического перераспределения, смеси перед прессованием,Указанная цель достигается тем,что модельная оснастка, содержащаязакрепленную на раме подмодельнуюплиту со смонтированнмаи на неймоделями, снабжена ударными...

Номер патента: 1155793

Опубликовано: 15.05.1985

Авторы: Кутовой, Левин

МПК: F16C 33/14

Метки: вкладыша, корпусе, подшипника, скольжения, формообразования

...оправке 2 направляющий элемент 3 в виде втулки с продольными пазами 4, полые упругие вставки 5, а также трубопроводы б со штуцерами . Во втулке вдоль 20 пазов 4 выполнены прорези 8. Вставки 5 размещены в соответствующих пазах 4 и прорезях 8, а также в зазоре между оправкой 2 и корпусом 1 и соединены посредством штуцеров с 25 размещенными в зазоре соответствую-" щими трубопроводами б, подсоединенными к источнику 9 давления. Трубо-. проводы 6 в корпусе 1 закрепляют фиксаторами 10. При изготовлении карманов сложной формы в выполненные в полых упругих вставках 5 пазы 11 вставляют проставки 12. Устройство работает следующим образом.Оправку 2 и втулку 3 с присоединенными к полым упругим вставкам 5 трубопроводами 6 размещают и центрируют...
