Решетчатая башня

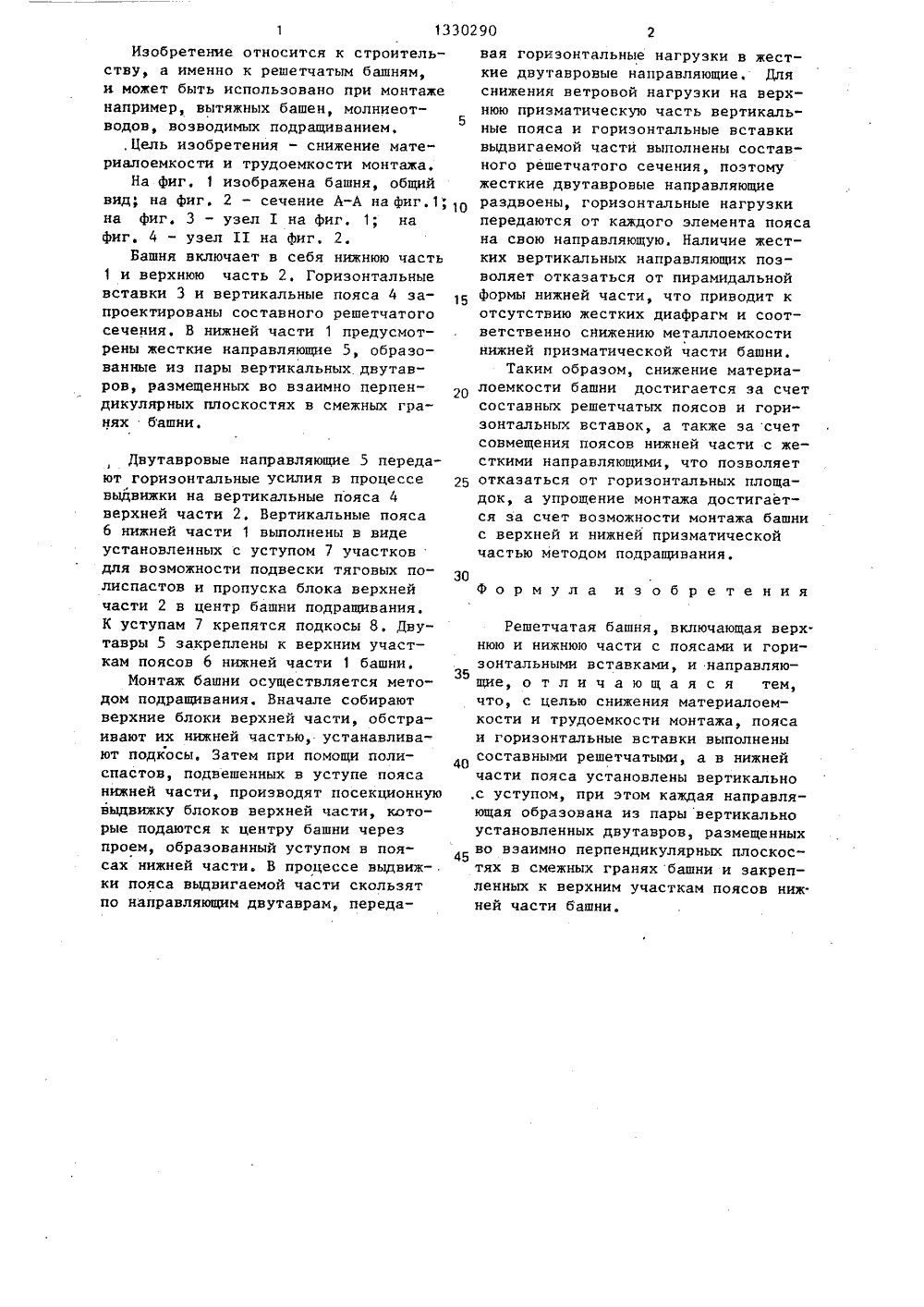

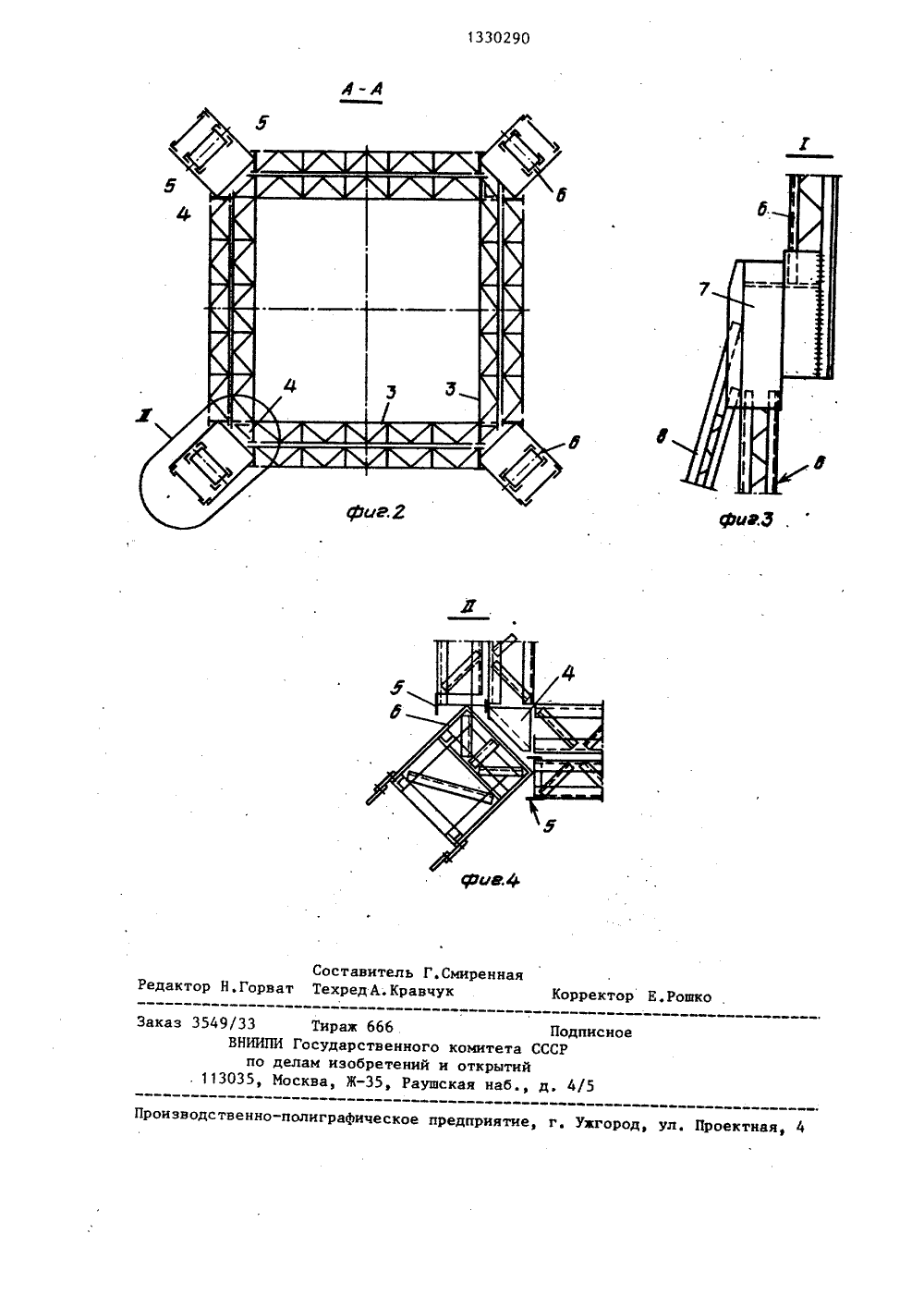

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК ЯО,(504 Е 04 ИЗ ОПИСАН ТЕНИН ДЕТЕПЬСТВ А ВТОРСНОМУ ся к област башен и мо монтаже ретения явемкости и подра ляетс о обеспе трудоемкостивается тем, ч1 башни выполных с уступом онтажа,о поясаены в вид нижнеи части е установлен- альных участпоясов б ниж в ков. К верхни ней башни зак каждая из кот м участка реплены направлорых образованадвутавров, размрпендикулярныхгранях башни.4 и 6 и горизо кицие,э парыенных ССР982,ертикальных о взаимно п оскос ежн х в альные ставки с ьные ечения, 4 ил Ъ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(7 1) Всесоюзный научно-исследовательский проектный институт "Промстальконструкция" и Узбекское отде ление Центрального научно-исследовательского и проектного института строительных конструкций им. Н,П.Мел никова(54) РЕШЕТЧАТАЯ БАШНЯ (57) Изобретение отно строительства решетчатыхжет быть использовано п щиванием, Целью из я снижение материал выполнены составного решИзобретение относится к строительству, а именно к решетчатым башням,и может быть использовано при монтаженапример, вытяжных башен, молниеотводов, возводимых подращиванием,,Цель изобретения - снижение материалоемкости и трудоемкости монтажа.На фиг, 1 изображена башня, общийвид; на фиг . 2 - сечение А-А на фиг . 1;на фиг. 3 - узел 1 на фиг. 1; нафиг, 4 - узел 11 на фиг. 2,Башня включает в себя нижнюю часть1 и верхнюю часть 2. Горизонтальныевставки 3 и вертикальные пояса 4 запроектированы составного решетчатогосечения. В нижней части 1 предусмотрены жесткие направляющие 5, образованные из пары вертикальных. двутавров, размещенных во взаимно перпендикулярных плоскостях в смежных гранях башни,Двутавровые направляющие 5 передают горизонтальные усилия в процессе выдвижки на вертикальные пояса 4 верхней части 2, Вертикальные пояса б нижней части 1 выполнены в виде установленных с уступом 7 участков для воэможности подвески тяговых полиспастов и пропуска блока верхней части 2 в центр башни подращивания, К уступам 7 крепятся подкосы 8, Двутавры 5 закреплены к верхним участкам поясов 6 нижней части 1 башни,Монтаж башни осуществляется методом подращивания. Вначале собирают верхние блоки верхней части, обстраивают их нижней частью, устанавливают подкосы. Затем при помощи полиспастов, подвешенных в уступе пояса нижней части, производят посекционную выдвижку блоков верхней части, которые подаются к центру башни через проем, образованный уступом в поясах нижней части. В процессе выдвижки пояса выдвигаемой части скользят по направляющим двутаврам передавая горизонтальные нагрузки в жесткие двутавровые направляющие. Дляснижения ветровой нагрузки на верхнюю призматическую часть вертикальные пояса и горизонтальные вставкивыдвигаемой части выполнены составного решетчатого сечения, поэтомужесткие двутавровые направляющиераздвоены, горизонтальные нагрузкипередаются от каждого элемента поясана свою направляющую. Наличие жестких вертикальных направляющих позволяет отказаться от пирамидальнойформы нижней части, что приводит котсутствию жестких диафрагм и соответственно снижению металлоемкостинижней призматической части башни.Таким образом, снижение материалоемкости башни достигается за счетсоставных решетчатых поясов и горизонтальных вставок, а также эа счетсовмещения поясов нижней части с жесткими направляющими, что позволяет 25 отказаться от горизонтальных площадок, а упрощение монтажа достигается за счет воэможности монтажа башнис верхней и нижней призматическойчастью методом поцращивания.30 Формула изобретения Решетчатая башня, включающая верхнюю и нижнюю части с поясами и горизонтальными вставками, и направляющие, о т л и ч а ю щ а я с я тем, что, с целью снижения материалоемкости и трудоемкости монтажа, пояса и горизонтальные вставки выполнены составными решетчатыми, а в нижней части пояса установлены вертикально ,с уступом, при этом каждая направляющая образована из пары вертикально установленных двутавров, размещенных во взаимно перпендикулярных плоскостях в смежных гранях башни и закрепленных к верхним участкам поясов ниж.ней части башни.1330290 иФ 3 Составитель Г.Смиреннаяедактор Н.Горват ТехредА.Кравчук Корректо ошко роизв твенно-полиграфическое предприятие,город, ул, Проектная Заказ 3549/33 Тирам 666 ВНИИПИ Государстве по делам изобрет. 113035, Москва, Ж, ного коми ний и от Раушская Подписитета СССРрытийнаб, д, 4/5
