Ильченко

Номер патента: 1153075

Опубликовано: 30.04.1985

Авторы: Ведяпин, Деделов, Ильченко, Кийкова, Петров, Рудометкин, Рябов, Сорокин, Старченко, Танских, Хардин, Шнасилова, Щербаков

МПК: E21D 17/02

Метки: верхняк, раздвижной

...Кроме того, такая конструкция устройства,:вообще непозволяет с помощью выдвижной частинавешиватьи распирать на базовомверхняке следующий.Цель изобретения - повышение надежности крепления.Указанная цель достигается тем,что в раздвижном верхняке, включающем корпус с опорой и эксцентриками, один из которых установлен наоси с возможностью взаимодействия скорпусом,а другой - с выдвижнойчастью, опора выполнена в виде установленных снаружи корпуса и выдвижной части симметричных балок, скрепленных между собой осью и проушиной,и кронштейна, закрепленного на балках, при этом другой эксцентрикзакреплен на кронштейне, а эксцентрики выполнены многоугольной форьы,На фиг.1 изображена схема нредлагаемого верхняка," на фиг,2 -вид А нафиг.1; на Фиг.З...

Номер патента: 1147939

Опубликовано: 30.03.1985

Авторы: Двоеглазов, Ильченко, Селюнин, Чирков

МПК: G01M 7/08, G01N 3/31

Метки: динамических, испытаний, стенд

...взаимодействующая с бойком 3 маховика 2. На станине 1 под механизмом 5 установлен упор 9, регулируемый по высоте.Механизм 5 предварительного статического нагружения включает установленные перпендикулярно оси тяги 8 первую плиту 10 и вторую 11 плиты, связанные соответственно с разрывным элементом 7 и динамометром 4, Между собой плиты 10 и 11 соединены посредством направляющих12, параллельных оси тяги 8.В плоскости плиты 11 образованыпрямолинейные направляющие 13, вкоторых установлен ползун 14, взаимодействующий с винтами 15. Ползун11479 1 О 314 содержит рычаг 16 с фиксатором17. На направляющих 13 и ползуне14 вьпюлнены соответственно линейные шкалы 18 и.угловая шкала 19 сотверстиями 20, риски 21. Плита 10и полэун 14 содержит элементы 22и...

Номер патента: 1139717

Опубликовано: 15.02.1985

Авторы: Ильченко, Чиботару

МПК: C03B 13/14

Метки: облицовочной, плитки, стеклянной

...ием уширеццой части в Бх вершиЕ 10311 ОГЯЕТ ООЕСПЕЧИТЬ ВЬ СОК 5 Есцеие 1 е между плиткой и облицован 4051 ымл конструкц,ями за с-ет НОВышецияДОЛН ког:эиоццо 1 О сцепленя11 роч цепления диктуется прочностьюцементного раствора на срез.Ва фиг, 1 изображен разрез цо первым прокатным валкам и формусмой ими ленте из стекломассы; иа фиг. 2 разрез по вторым прокацым валкам и форлируемьм ими с.-екляццым плиткам.На фиги 2 показаны падкий форл 1 ующий лицевук поверхОст 1: лец- ТЫ ВапОК 1 ИМЕОщцй КанаЗКИ ПО ОК" ружцос", формующий продольные вы.ступы ленты валок 25 лента иэ стекломассы 3, продольные выступы ца лец7 2те Й, имеющий более широкие и менее высокие канавки по окружности валок 5 и осаженцые выступы 6 на стеклянной плитке.Способ изготовления...

Номер патента: 1132332

Опубликовано: 30.12.1984

Авторы: Барышников, Верещагин, Вулис, Ильченко, Макальский, Мирзабекян, Труш, Шеваленко

МПК: H02M 7/06

Метки: высокого, двух, источников, питания, полярности, разной, электрофильтра

...пробоев в моменты изменения полярностивысокого напряжения. Это достигается тем, что переключение полярности напряжения во вторичной цепи трансформатора (т.е. на высокой стороне)осуществляют при отключении питающем напряжении к первичной цепитрансформатора (т.е. на низкой стороне). При этом отключение питающего напряжения в первичной цепитрансформатора осуществляют с упреждением, а включение - с отставаниемпо отношению к напряжению во вторич"ной цепи, причем отключение трансформатора производится в моментпрохождения тока трансформаторалчерез нуль,. а включение при нулевомнапряжении сети.1На чертеже приведена схема устройства, поясняющая способ.Основными элементами устройстваявляются высоковольтные источникипитания 1 и 2,...

Номер патента: 1131015

Опубликовано: 23.12.1984

Авторы: Верещагин, Ильченко, Макальский, Мирзабекян, Труш, Шеваленко

МПК: H02P 13/14

Метки: знакопеременное, переменного, постоянное, преобразователем

...отключение напряжения. 015 2Целью изобретения является повышение надежности способа путемустранения искровых разрядов в коммутаторах при их включении и отключении в моменты изменения полярностина емкостно-активной нагрузке.Поставленная цель достигается тем,что согласно способу управления преобразователем переменного напряжения в постоянное знакопеременное,питающим емкостно-активную нагрузку, например электрофильтр, и выполненным в виде двух параллельно соединенных цепочек, которые включеныпоследовательно между источникомпитания и нагрузкой и каждая из которых состоит из последовательносоединенных вентиля и коммутатора,причем вентили цепбчек включены относительно друг друга встречно, по которому изменение полярности напряжения на нагрузке...

Номер патента: 1129142

Опубликовано: 15.12.1984

Авторы: Ильченко, Рахманов

МПК: B65G 17/32

Метки: каретка, конвейерной, разборной, цепи

...каретка конвейерной разборной цепи, включающая внутренние звенья цепи и кронштейны с фиксирующими и распорными элементами в виде15 выступов на кронштейнах 2.Однако в этой конструкции распорный элемент в виде выступа не обеспечивает фиксацию кронштейнов от сдвига вдоль оси звена цепи в рабочем положении и требуется установка двух фиксирующих элементов в виде болтов.Цель изобретения - повышение надежности в работе конвейера и снижение металлоемкости путем обеспечения фиксации кронштейнов в рабочем положении от сдвига вдоль оси звена цепи,Эта цель достигается тем, что в каретке конвейерной разборной цепи, включающей внутренние звенья цепи и кронштейны с фиксирун ними и распорными элементами в виде выс.,нов на кронштейнах, выступы на...

Номер патента: 1119901

Опубликовано: 23.10.1984

Авторы: Гарбузов, Жуков, Иванченко, Ильченко, Котляренко, Лущик, Песенко

МПК: B61K 7/08

Метки: движения, замедления, рельсового, средства, транспортного

...К рельсу 5 жестко прикреплены вспомогательные гидроцилиндры 6, которые содержат закрепленные на поршнях 7 толкатели 8, возвышающиеся над головкой рельса. Рабочие полости 9 вспомогатель ных гидроцилиндров через обратные клапаны 1 О и гидрораспределители 11 соединеы трубопроводом 12 высокого давления с гидравлическими аккумуляторами 13 с всасывающими трубопроводами 14 с емкостью 15 для рабочей жидкости. Трубопровод высокого давления соединен через предохранительный клапан 16 с емкостью 15 для рабочей жидкости. Поршневые 17 и штоковые 18 полости силовых гидроцилиндров 4 соединены через управляемый гидрораспределитель 19 с гидравлическими аккумуляторами и емкостью для рабочей жидкости.В нижней части корпуса вспомогательных гидроцилиндров 6...

Номер патента: 1116035

Опубликовано: 30.09.1984

Авторы: Байшулаков, Жаворонок, Жолшибекова, Ильченко, Малахов

МПК: C07C 154/02

Метки: бутилдиксантогенида, бутилксантогената, растворе

...так как ультразвуковые колебания воздействуют на всю поверхность анода с одинаковой интенсивностью и плотностью.Указанные параметры ведения процесса электрохимического получения диксантогенида в ультразвуковом поле установлены экспериментально. Оптимальными параметрами процесса являются плотность тока, взятая в диапазоне 1,55-1,7 мА/см и интенсивность ультразвуковых колебаний 1,4- 2,8 Вт/смВ процессе обработки ксантогената при наложении ультразвуковых колебаний интенсивносТи 1,4-2,8 Вт/см наблюдается наиболее эффективное его электроокисление, характеризующееся наиболее высокой плотностью тока, при которой обеспечивается максимальные выход и диспергирующий эффект получаемого диксантогенида.При интенсивности ультразвуковых колебаний менее...

Номер патента: 1112038

Опубликовано: 07.09.1984

Авторы: Азаров, Борисевич, Боровкова, Гарист, Горбачев, Горбачева, Зозуля, Ильченко, Карпухина, Курушин, Левкевич, Пономарев, Приходько, Пятницкий, Сахарук

МПК: C09H 5/00

Метки: желатины, клея, производства

...что вызывает сшивку белка до сушки в растворе. Скорость ее настолько высока, что при перемешивании невозможно достичь равномерной консистенции продукта. Как правило, в этом случае получается смесь нерастворимого продукта с белком. ПоСледнее недопустимо. Сшивка в условиях термической и термоокислительно-восстановительной генерации свободных радикалов преду; сматривает жесткий режим сушки.Такую "55 сшивку целесообразно применять при обработке глютина низших сортов (клея или технического желатина). 4При выработке желатина предусматривается щадящий температурный режим сушки: через стадию застудневания (желатинизации). Застудневаниеи последующая сушка в мягких условиях позволяют получить прозрачныежелатиновые пленки, пригодные...

Номер патента: 1103312

Опубликовано: 15.07.1984

Авторы: Заславец, Ильченко, Осипов

МПК: H01P 1/22

Метки: аттенюатор, управляемый, электрически

...соединенных полупроводникового диода и блокировочного конденсатора и делитель управляющего напряжения 2.Недостатком известного электрически управляемого аттенюатора является также низкий уровень согласования при регулировании затухания. Целью изобретения является улучшение согласования при регулировании затухания.Поставленная цель достигается тем, что в электрически управляемом аттенюаторе, содержащем линию передачи с параллельно включенными цепочками из последовательно соединенных полупроводникового диода и блокировочного конденсатора и делитель управляющего напряжения, между каждыми соседними общими точками соединения полупроводникового диода и блокировочного конденсатора включены два дополнительных...

Номер патента: 1102519

Опубликовано: 15.07.1984

Авторы: Ильченко, Кравченко, Кузьминов, Малик, Онищенко, Рывлин

МПК: A01F 25/02

Метки: закладки, зимнее, корней, маточной, свеклы, траншеи, хранение

...фракции.На фиг. 1 показана схема механизированной линии, с помощью которой осуществляется способ, вид сбоку; на фиг. 2 - то же, вид сзади; на фиг. 3 - то же, вид сверху; на фиг. 4 - технологический процесс погрузки и закладки очищенных корнеплодов.Механизированная линия для осуществления способа закладки корнеплодов маточной сахарной свеклы на зимнее хранение содержит приемный бункер 1 с подвижным дном 2, подающий наклонный транспортер 3, калибровочный механизм 4 и переборочный стол 5, установленный за калибровочным механизмом 4 и разделенный щитком 6 на две продольные секции 7 и 8. Над каждой секцией 7 и 8 размещены скатные лотки 9 и 10 для подачи корней на сек 5 1 О 15 20 25 30 35 40 45 50 ции 7 и 8 переборочного стола 5....

Номер патента: 1101257

Опубликовано: 07.07.1984

Авторы: Архипов, Ильченко, Табаров

МПК: B01D 19/00

Метки: газожидкостной, смеси

...устройством, соединенным с атмосферой. На чертеже приведена принципиаль. ная схема установки для обработки газожидкостной смеси.Установка содержит испытуемый сепаратор 1, магистраль 2 подвода газожидкостИой смеси с установленными на жидкостном и газовом трактах расходомерами 3 и 4, разделительную емкость 5. Последняя выполнена из трех взаимосвязанных отсеков:. полностью заправленного жидкостью газосборника 6, частично заполненного жидкостью промежуточного отсека 7 и незаправленного сборника 8 жидкости. Газосборник 6 снабжен расположенным в верхней части отбор- ником газа - вентилем 9 - и в нижней части отборннком жидкости - вентилем 10 - для заправки и слива жидкости, соединен с затопленной зоной промежутонного отсека 7...

Номер патента: 1099159

Опубликовано: 23.06.1984

Авторы: Васильев, Горенко, Ильченко, Кравцов

МПК: F16J 15/43

Метки: уплотнительное

...уплотнений,причем каждый иэ видов уплотненияработает отдельно. и Функции одногоне влияют на Функции другого, таккак они установлены последовательнодруг за другом 3Недостатком известного комбинированного уплотнения янляется то, чтов процессе работы под влиянием температуры и давления рабочей средыпроисходит усадка набивки, вытеканиепропитки через зазоры, В уплотненияхподвижных соединений имеет место также интенсивная потеря массы набивкивследствие износа слоя, граничащегоС подвижным уплотняемым валом, иунос ее вместе с пропиткой черезимеющиеся зазоры. Через образовавшиеся пустоты происходит все нозрастающая но времени утечка рабочей среды, которая будет скапливаться внекотором объеме между сальниковым имагнитожидкостным уплотнением....

Номер патента: 1097981

Опубликовано: 15.06.1984

Авторы: Воротило, Зверева, Ильченко, Колодяжный, Коновалов, Павлова, Попов, Складнев, Шамонов

МПК: G05D 27/00

Метки: дрожжевого, лизата, непрерывного, процессом

...23 расхода раствора фермента, а выход - с входом исполнительного механизма 24, установленного на трубопроводе подачираствора фермента. Множительное устройство 21 функционально связано свходом вторичного прибора 25 и с регулятором исполнительного механизма26, установленного на трубопроводеподачи дрожжевой суспензии в смеситель 1; второй вход его соединен свыходом датчика 27 расхода дрожжевой суспензии. Датчик 5 вязкости, стабипизированной дрожжевой суспенэии черезвторой прибор 6 со встроенным регулятором функционально связан с входомвторичного прибора 28 со встроеннымрегулятором, второй вход которогосоединен с выходом датчика 29 расхода раэбавителя, а выход прибора 28 соединен с входом исполнительного механизма 30, установленного на...

Номер патента: 1094996

Опубликовано: 30.05.1984

Авторы: Аржанов, Ильченко, Лобовиков

МПК: F16H 48/28

Метки: дифференциал, самоблокирующийся

...сателлиты с закрепленными на них упорными шайбами, охватывающие последние фрикционные шайбы, взаимодействующие с ними и связанные с корпусом вкладыши и упругие элементы, посредством которых сателлиты поджаты к шайбам, упорные и фрикционные шайбы имеют на обращенных одна к другой цилиндрических поверхностях продольные пазы, дифференциал снабжен упорными подшипниками, посредством которых связаны опорные и фрикционные шайбы на каждой из осей, дополнительными упругими элементами и центробежными грузами, установленными в пазах упорных шайб с возможностью радиальных перемешений и поджатыми к этим шайбам дополнительными упругими элементами.10 15 ких поверхностях соответственно продольные пазы 13 и 14, дополнительные упругие элементы 15...

Номер патента: 1088977

Опубликовано: 30.04.1984

Авторы: Ганжела, Гарбузов, Ильченко, Песенко, Семиренко, Синюшин

МПК: B61K 7/02

Метки: колесных, средств, тормозное, транспортных

...в нданеф на фиг. 2 - сечение А-Ана фиг. 1; на фиг. 3 - сечение Б-Б нафиг. 1; на фиг. 4 - сечение В-В нафиг. 3.Устройство состоит из тормозныхбалок 1 и 2, на которых закреплены верхними опорными частями стойки 3 и 4,нижние части которых соединены шарнирно с основаниями стаканов 5 и 6, вставленными один в другой, разжимаемыхпружиной 7, заключенной между ними,На основании стакана 5 меньшего диаметра закреплен цилиндрического профиля ограничитель 8 хода стакана 6большего диаметра. Тормозные балкизакрепдены на опорах 9 и 10, в которых шарнирно установлены оси 11 и 12,заключенные в направляющих радиальных пазах, выполненных в приводныхноворотных втулках 13. и 14. Каждыйнаправдищнй радиальный паз в приводнойвтулке выполнен в виде...

Номер патента: 1084258

Опубликовано: 07.04.1984

Автор: Ильченко

МПК: C04B 19/02

Метки: блоков, известняков, пильных

...каменныхконструкций, в качестве активизирующей добавки используют хлористыйнатрий в 20-103 соотношении к концентрации жидкого стекла, Для блоковпильного известняка, предназначенных для выполнения армокаменных конструкций, в качестве активизирующейдобавки используют нитрит натрияв 10-2 Х соотношении к концентрациижидкого стекла.Обработку образцов камня.осуществляют их погружением последовательно в раствор силиката натрия и раствор коагулянта. Продолжительностьпогружения образцов камня в растворы", с.Образцы кладки выполняют по типу"крестов" с площадью контакта 100 смсразу после обработки камня.Каждая серия образцов состоитиз 6 образцов - "близнецов".Кладочный раствор с целью исключения разрушения при испытанияхпо раствору...

Номер патента: 1081048

Опубликовано: 23.03.1984

Авторы: Ганжела, Гарбузов, Длоугий, Ильченко, Песенко, Сухих

МПК: B61K 7/02

Метки: движения, железнодорожных, скорости, средств, транспортных

...18 - на входном валу зубчатой передачи 13 поворотного цилиндра 3ускоряющего ), при этом они соединенымежду собой шатуном 19. На кривошипе17 выполнена ось 20, на которой шарнирно закреплен шток 21 гидроцилиндра22,Функциональная схема гидроприводас гидроцилиндром 22 редуктора 10 состоит из бака 23, насоса 24, дросселей 25, демпфера 2 б, распределителя27, переливного золотника 28 с вспомогательным золотником 29 электромагнитного действия и магистралей 30.Управление работой привода насоса 24 и работой вспомогательного золотника 29 осуществляется от упора(не показан), установленного в торцелюбого поворотного цилиндра 3 или 4,воздействующего на конечный выключатель не показан ). Устройство работает следующим образом.При движении подвижной...

Номер патента: 1071839

Опубликовано: 07.02.1984

Авторы: Базовой, Босой, Горяинов, Ильченко

МПК: F16H 21/16

Метки: возвратно-поступательное, вращательного, движения, механизм, планетарный, преобразования

...и сателлитомс кривошипным пальцем, расположеннымис другой стороны водила противофазно первым, вторыми рабочим органом и поводком,ориентированными в сторону первых, а водило выполнено в виде колеса со сменнымободом.Сменный обод может быть выполнен ввиде зубчатого венца или звездочки, илишкива с возможностью привода от любоймеханической передачи.Кривошипные пальцы и поводки могутбыть снабжены подшипникам с объемнымупругим элементом,На фиг. 1 изображена кинематическаясхема планетарного механизма для преобразования вращательного движения в возвратно-поступательное; на фиг, 2 - разрезА-А на фиг, 1; на фиг. 3 - разрез Б-Бна фиг. 1.Планетарный механизм содержит водило 1, выполненное в виде колеса со сменным ободом 2, в качестве которого...

Номер патента: 1069678

Опубликовано: 30.01.1984

Авторы: Губанов, Ильченко, Михайленко

МПК: A01D 34/10

Метки: аппарата, привод, режущего

...на фиг.4 - разрез Б-Б на фиг, 3.Механизм привода содержит корпус 1,в котором установлен ведущий вал 2 с эксцентрично расположенными элементами,выполненными в виде направляющих 3, скаждой из которых подвижно сопряжен диск 4, центр тяжести которого находится вне его геометрического центра. Диск 4 охвачен внутренней поверхностью подшипника 5. Между направляющей 3 и внутренней обоймой подшипника 5 установлена возвратная пружина 6 и стакан 7. Подшипник 5 расположен между рабочими стенками кулисы 8 которая посредством штока 9 связана с ножом режущего аппарата 10. Между ножом и неподвижным корпусом установлен упругий элемент 11.Привод режущего аппарата работает следующим образом.При вращении ведущего вала 2 на диск 4 будет действовать...

Номер патента: 1061746

Опубликовано: 23.12.1983

Авторы: Губанов, Ильченко, Ломтадзе

МПК: A01D 55/26

Метки: аппарата, привод, режущего

...надежности и долговечности.1Указанная цель достигается тем, что кри- .вошипы размещены в подшипниках, а между ними и стенками окоч. кулис размещенапо крайней мере одна йара дополнитель.ных подшипников, оси которых соединенымежду собой жестко,35Оси дополнительных подшипников соеди.иены между собой при помощи винтовой пары.На фиг. 1 показан механизм приводавид сверху; на фиг. 2 - разрез А-А нафиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1, 4 ОМеханизм привода содержит закрытыйкорпус 1, в котором установлен кривошип.ный вал 2, Кривошип смонтирован в под-,шипнике 3 каретки 4, которая кроме подшипника 3 содержит еще и дополнительныеведомые подшипники 5,Подшипники 3 и 5 каретки 4 сопряженыдруг с другом и с соответствующими противоположными...

Номер патента: 1059397

Опубликовано: 07.12.1983

Авторы: Антоненко, Гузь, Ильченко, Колотий, Кулиш, Логвинский, Музыка

МПК: F27B 9/14

Метки: печь, туннельная

...не обеспечивает надежногоуплотнения рабочего канала печи из-завозможного раскрытия стыков вагонет".ки н утечки гооячих газов в подвагонеточное пространство.Бель изобоетения. в . повышение надежности уплотнения рабочего канала,Поставленная цель, достигаетсятем, что в туннельной. пеЧи для обжига керамических изделий. оодержашейрабочий канал. вагонетки и рельсовыйпУть корытообразного проФиля, наклонные ччастки рельсового пути оасполокены на входе и выходе из печи,образуя пои этом тчпой угол с горизонтальным участком рельсового пути,размещенным внутри печи.На фиг.1 изображена печь, видсбоку; на фиг.2 - то же, план, нафиг.3 - рабочий канал, вертикаль-ный разрез,Печь содержит рабочий канал 1, снабженный герметическими...

Номер патента: 1051690

Опубликовано: 30.10.1983

Авторы: Ильченко, Скрыпов

МПК: H03K 3/286

Метки: триггер

...азатворы нагрузочных транзисторовк истокам этих транзисторов и кшине питания Г 2 3К недостаткам устройстна относится значительное увеличение потребляемой мощности при увеличении егобыстродействия.Цель изобретения - снижение потребляемой мощности.Для достижения поставленной целин й 5-триггере, каждое плечо которого содержит нагруэочный, логический и управляющий МДП-транзисторы, последовательно включенные между шинами питания, причем затворылогических транзисторов перекрестно подключены к их стокам, к стокамнагрузочных транзисторов и к выход-ным шинам, а затворы управляющихтранзисторов подключены к соответствующим входным шинам, затвор нагрузочного транзистора прямого плечаподключен к входной шине инверсногоплеча, а затвор нагруэочного...

Номер патента: 1043096

Опубликовано: 23.09.1983

Авторы: Андреев, Ильченко, Клименко, Мошкарев, Панкрашкин, Ряхин, Тотолин

МПК: B66C 5/10

Метки: грузоподъемного, крана, опорная, рама

...нагрузки по периметру базового элемента.Поставленная цель достигается тем, чтоопорная рама грузоподъемного крана, содержащая перекрестные балки, связанныес базовым элементом опорно-поворотногоустройства, снабжена цилиндрической трубой и листом, а базовый элемент опорноповоротного устройства выполнен в видеусеченного обращенного меньшим основанием вниз конуса, на верхнем основании которого расположен упомянутый лист, с которым связана одним из торцов цилиндрическая труба, установленная в конусе исвязанная другим торцом с его меньшимоснованием.При этом перекрестные балки жесткосвязаны с цилиндрической трубой.На фиг, 1 представлена опорная рамагрузоподъемного крана, вид в плане; нафиг. 2 - разрез А - А на фиг. 1,Опорная рама содержит...

Номер патента: 1041824

Опубликовано: 15.09.1983

Авторы: Демин, Ильченко, Новохацкий, Харлампиди

МПК: F24H 7/02

Метки: отопительный, прибор

...с источником тепла, между корпусом и источником тепла установлена муфта с расположенной в ней с возможностью перемеще"ния в направлении, перпендикулярном продольной оси корпуса, пластиной,выполненной из теплопроводного материала, торцы которой покрытымономолекулярным слоем теплостой",.кого пластика.40 Тираж 783 Подписное ВНИИПИ Заказ 7103/39 филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 На чертеже представлен предлагаемый,.отопительный прибор..Отопительный прибор имеет герметичный корпус 1, образующий зоны испарения 2 и конденсации 3. Герметичный корпус 1 частично заполнен теплоносителем, например водой, находящимся в термодинамическом равновесии со своими парами. Зона. испарения 2 снабжена регулятором,состоящим из муфты 4,...

Номер патента: 1041521

Опубликовано: 15.09.1983

Авторы: Беличенко, Буров, Витер, Егоричев, Ерохин, Ильченко, Обозный, Шварц

МПК: B01D 24/46, C02F 1/00, C02F 1/40 ...

Метки: вод, сточных, фильтр

...в виде хлопьев.фильтр работает следукщим образом, Фф Сточная вода через подводящийпатрубок 9 подается в фильтроваль ную камеру 1 при закрытом запорномустройстве б и фильтруется черезфильтрующий материал 11, напримерпенополиуретан. ФиЛьтрат отводитсячерез патрубок 10 наружу.Расположение снаружи фильтровальной камеры 1 дополнительного обрате"ного усеченного конуса 8 с отводящимФильтратпатрубком 10 и сопряженного большим диаметром с обратным 0 усеченным конусом 4, а меньшимс цилиндром 3 и выполнение при этомповерхности фильтровальной ка;4 рры,перекрытой обратным конусом 8перфорированной, позволяет повысить 65 эффективность отвода Фильтра при;дель изобретения - сокращение времени регенерации путем интенсификации выгрузки Фильтрующего...

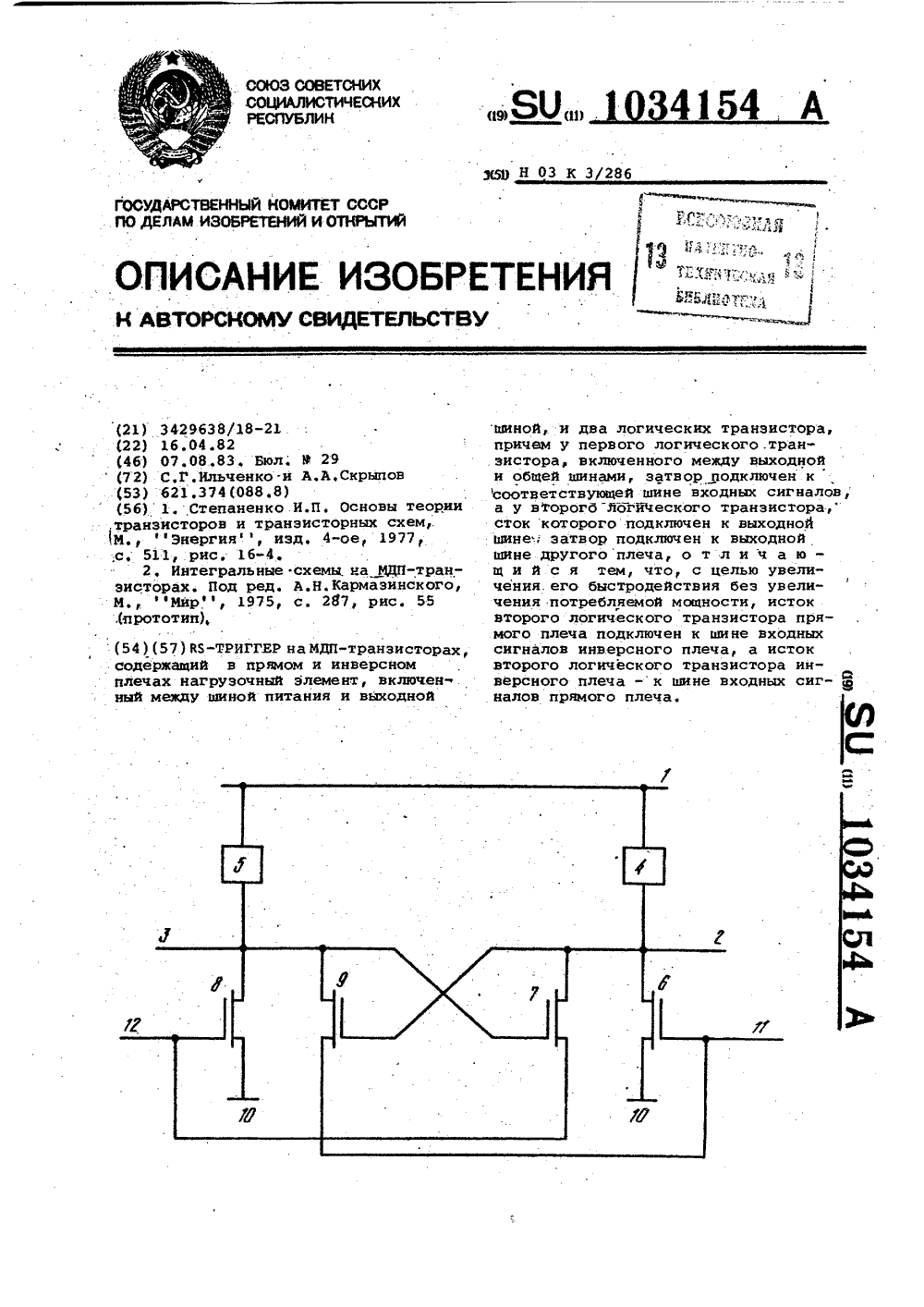

Номер патента: 1034154

Опубликовано: 07.08.1983

Авторы: Ильченко, Скрыпов

МПК: H03K 3/286

Метки: триггер

...быстродействия Й 5-триггера без увеличения потребляемой мощности, 65 Для достижения поставленной цели в К 5-триггере на МДП-транзисторах, содержащем в прямом и инверсном пле- чах нагрузочный элемент, включенный между шиной питания и выходной шиной., и два логических транзистора, причем у первого .логического транзистора, включенного между выходной и общей шинами, затвор подключен к соответствующей шине входных сигналов, а у второго логичесокго транзистора, сток которого подключен к .выходной шине, затвор подключен к выходной, шине другого плеча, исток второго логического транзистора прямого плеча подключен к шине входных сигналов инверсного плеча, а исток второго логического транзистора инверсного плеча - к шине входных сигналов пря"...

Номер патента: 1033546

Опубликовано: 07.08.1983

Авторы: Гладкоскок, Голофаев, Ильченко, Ляшенко, Новохацкий, Радвинская

МПК: C21B 7/10

Метки: металлургических, охлаждения, печей, элементов

...скорость ее движе,ния 2 .55Недостатком данного устройства яв;ляется. недостаточная интенсивностьохлаждения, обусловленная сравнительно невысокой скоростью движения теп-,лоносителя в замкнутом контуре.Целью изобретения является интенсификация охлаждения путем повышения скорости движениятеплоносителя.Поставлейная цель достигается тем,что устройство для охлаждения элемен тов металлургических печей, включающеезамкнутый контур циркуляции жидкометаллического теплоносителя с подъемнойиопускной трубами и трубопровод вводадеаэрированной воды в подъемную трубу замкнутого контура, снабжено коллектором, входной патрубок которогосоединен с трубопроводом ввода деаэрированной воды, а выходные патрубки коллектора соединены с подъемнойтрубой и...

Номер патента: 1033329

Опубликовано: 07.08.1983

Авторы: Антоненко, Гузь, Гуткин, Зайцев, Ильченко, Клундук, Музыка, Щербаков

МПК: B28B 1/14

Метки: отсоса, форм, шликера

...цель достигается 45 тем, что, в устройстве для отсоса шликера из форм, содержащем вакуум- камеру в конусном дне которой выполнено гнездо для отсасывающего патРубка, соединенного посредством ре гулирующего средства со сливной емкостью, и вакуумный трубопровод, вакуум-камера выполнена неразъемной, а регулирующее средство выполнено в виде крана, расположенного 55 снаружи камеры непосредственно подее дном.На фиг. 1 изображено предлагаемое устройство вид спереди, на фиг.2 разрез А-А на Фиг. 1. бОустройство содержит вакуум-камеру, состоящую из корпуса 1 с наклонными к центру конусным дном и крышкой 2, на которой закреплены сферические колпаки 3, направляющие отсасывающий шликер на дно вакуум-камеры, и патрубки 4, связывающие ее с вакуумной...

Номер патента: 1030411

Опубликовано: 23.07.1983

Авторы: Журавлев, Ильченко, Клименко

МПК: C21B 7/12

Метки: гидравлическая, доменной, забивки, летки, печи, пушка

...доменной печи время плунжер гидроцилиндра 26 заи включает в себя гидроцилиндр 17 счет жесткой связи.с колонной вводит"плунжерного типа с плунжером 18, 15 ся в гидроцилиндр.две пружины 19 сжатия и поворота и Существенным признаком механизмаповоротно-наклонный лафет 20; На ла- поворота гидравлической пушки являетфете 20 установлен гидроцилиндр 17, ся применение в качестве привода двух . размещены пружины 19 сжатия и посред- криволинейных цилиндров плунжерногоством скобы 10 подвешен механизм 1 2 О типа, плунжеры которых непосредственвыдавливания. Пружины 19 размещены но соединяются с поворотной колоннойв,пазу лафета 20 с опорой на шток без применения зубчатых или иных пе- ,21 и торец паза в лафете 20. редач, а также совмещенное...
