H02B 1/02 — H02B 1/02

Номер патента: 12074

Опубликовано: 30.09.1929

Автор: Мюнстерлейдт

МПК: H02B 1/02

Метки: поддерживающее, распределительных, щитков, электрических

...напр. в аппаратных будках кино-театров, мастерских и т. п., щитки эти приходится ставить настолько близко от стены, что, в случае какой-либо неисправности, или необходимости переключения, задняя сторона щитка недоступна для работы.,Предлагаемое поддерживающее устройство предназначается для устранения указанного неудобства тем, что щиток может быть отодвинут от стены на требуемое расстояние и после работы снова поставлен на место,Поддерживающее устройство, изображенное на чертеже в разрезе, состоит из штыря 1, который может выдвигаться из оправы 2, заделанной в стену по линии 3 при чем размер выдвижения штыря ограничивается направляющим шпеньком 4, входящим в продольный паз 5, В требуемом положении выдвижной, штырь закрепляется...

Номер патента: 42621

Опубликовано: 30.04.1935

Авторы: Грачев, Солнцев

МПК: H02B 1/015, H02B 1/02

Метки: распределительный, щиток

...надвигаются на угольник параллельно его верхней полке и закрепляются при посредстве шпилек 5 (фиг. 5 и 6), вдви- (356) обеспечивается прочность ее установки.Шпильки 5 не позволяют снять клемму и вместе с тем связывают все клеммы в одно целое, Каждую клемму можно вынуть, не трогая соседних, для чего нужно вынуть две крепящие ее шпильки (число шпилек на единицу меньше числа клемм). Шпильки сделаны пружинящими для устранения возможности произвольного выскакивания их. Форма изолирующего основания клеммы допускает применение любой формы вкладышей с подводом проводов петелькой илн с торцевым креплением,На чертеже изображен вкладыш 2 с торцевым креплением отходящих и подводящих проводов, которые зажимаются в отверстиях 8 и,...

Номер патента: 262208

Опубликовано: 01.01.1970

МПК: H02B 1/02

Метки: 262208

...однотипных малогабаригных приборов.5 Описанные выше конструктивные исполнения приборных панелей не позволяют компоновать на их поверхности приборы общепромышленного применения, как то: показывающих, регистрирующих, регулирующих и т. д.0 Предлагаемая приборная панель отличаетсяот известных тем, что элементы, из которых изготовлена приборная панель, выполнены в форме пустотелого куба, с выемками в ребрахки крепежных деталей с длиной 1/4 части диаметра шайб.ает конструкцию панели.е изображена предлагаемая папель.Приборная панель щитов контроля и управ ления состоит нз отдельных аналогичных элементов-ячеек 1, выполненных в форме пустотелого куба, с выемками в ребрах для установки крепежных деталей и деталей крепежа: конических шайб...

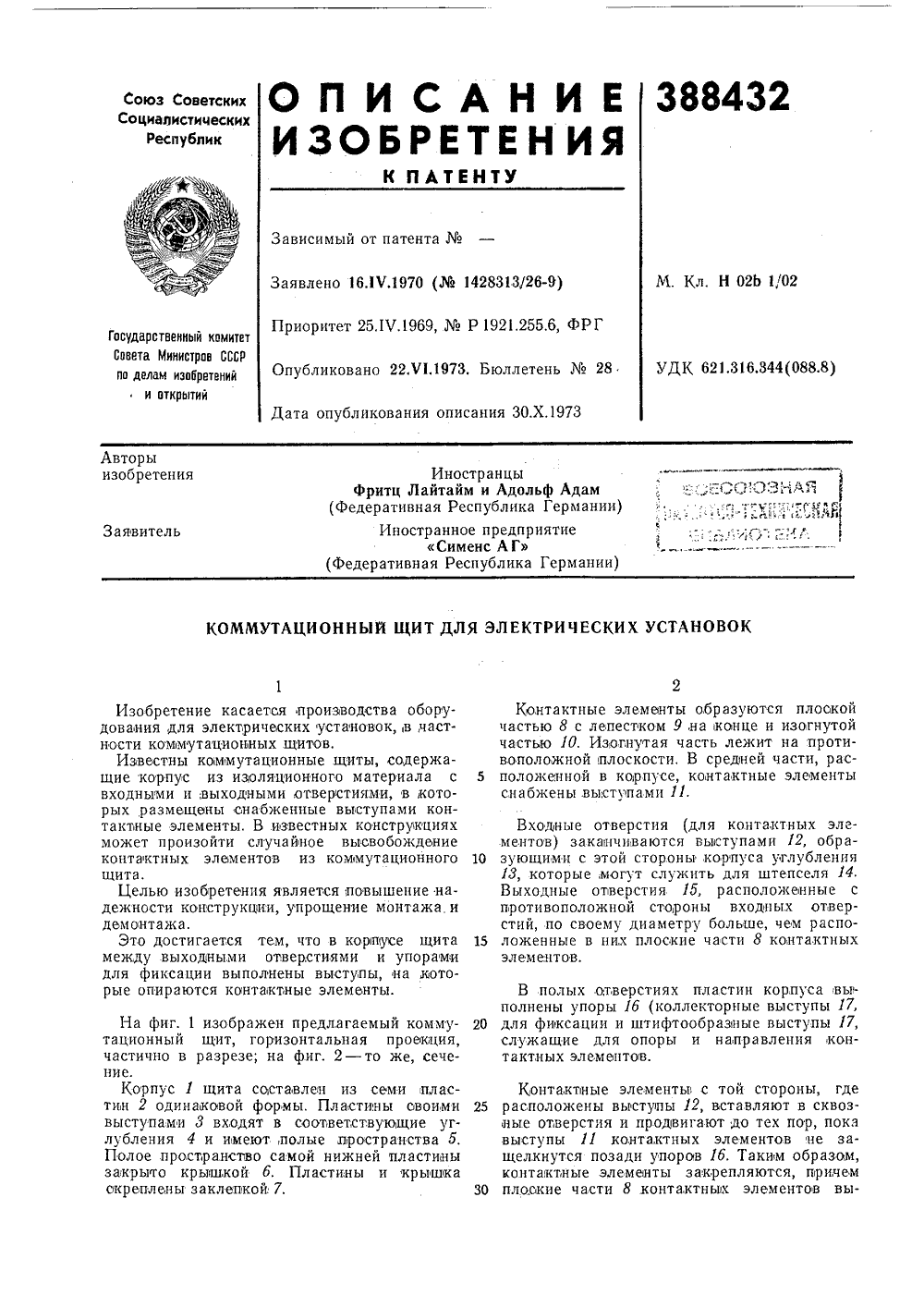

Номер патента: 388432

Опубликовано: 01.01.1973

Авторы: Адольф, Иностранцы

МПК: H02B 1/015, H02B 1/02

Метки: a1in, nfwi"ii, tfv'el'nirrss, всесоюзная, •f

...на фиг. 2 - то же, сечение.Корпус 1 щита составлен из семи пластики 2 одинаковой формы. Пластины своими 25 выступами 8 входят в соответствутощие углубления 4 и имеют,полые лространства 5, Полое пространство самой нижней ттластины закроо крьвшкой б. Пластины и крышечка скреплены заклепкой 7. 30 Кюнтактные элементы образуются частью 8 с лепестком 9,на козинце и из частью 10. Изогнутая часть лежит на воположной плоскости, В средней час положенной в корпусе, контактные э снабжены выступами 11. Входные отверстия (для контактных элементов) заканчиваются вьоступами 12, образующими с этой стороны корпуса углубления 18, которые, могут служить для штепселя 4. Выходные отверстия 15, расположенные с противоположной стороны входных отверстий, по...

Номер патента: 469180

Опубликовано: 30.04.1975

Авторы: Беньяминсон, Бухарин, Глик, Казарян, Каттель, Тимошенко, Шейко

МПК: H02B 1/02

Метки: высоковольтного, каркас, оборудования, размещения

...часть каждой стойки по высоте выполнена из изоляционного материала, например фарфора, а для обеспечения равномер пой передачи вертикальной нагрузки между частями каждой стойки проложена упругая прокладка, например из паранита.На фиг. 1 показан капкас, вид спесбоку (разрез по А - А), на фиг. 2 - тплане (разрез по Б - Б) и узел 1.В данном описании представлен вариант исполнения каркаса из 19 ярусов общей высотой более 15 м. На каждом из 15 верхних ярусов устанавливают по 18 кон в 1 весом по О, т.Первые четыре этажа, являющиеся опорой для всей батареи конденсаторов, выполнены из стальных горизонтальных рам 2 и изоляторов 3 типа КОсм, используемых в качестве опорных стоек.Каждый ярус каркаса состоит из развитых стальных горизонтальных рам 4...

Номер патента: 513431

Опубликовано: 05.05.1976

Авторы: Личиницер, Ратников

МПК: H02B 1/02

Метки: пульт

...(гнутый швеллер уголок) в сочетании с элементами качения. двух опорных роликов нв выдвижном блоке двух вспомогательных опорных роликов, акрепленных на горизонтальном участке направляющих пульта) обеспечивает простоту и технологичность конструкции, высокую ехнику безопасности, быстроту и надежностьработе.На фиг.условно сеэ по А-А Й. Ратникови А.И. Личинице Изобретение относится к области электроники и может быть использовано в пультах управления и репейных шкафах,Известны устройства, предназначенные дпя электронной. аппаратуры и содержащие 5 корпус с нвправпяющими . выполненными в виде ломаной линии, один из участков которой расположен параллельно основанию корпуса, и выдвижной блок с опорными роликами. 1 ООднако известные...

Номер патента: 570139

Опубликовано: 25.08.1977

Автор: Матюшин

МПК: H02B 1/02

Метки: операционных, электрощиток

...в полость другого, между цилиндрами установлено антифрикционноекольцо, а на выступе закреплен посредстном винтов антифрикционный, диск,при этом кабель свит в компенсирующие кольца н полости одного из цилиндров и закреплен посредством скобына антифрикционном диске.На Фиг. 1 показан электрощйток дляоперационных на поворотном кронштейненид сбоку; на фиг.2 - то же, вид сверху; на фиг,З - разрез А-А на Фиг, 2.Щиток изображен в двух положенияхкронштейна: обе части кронштейнаперпендикулярны стене - кронштейн врабочей зоне; кронштейн сложен в однуиз сторон к стене - щиток в нерабочем положении. На фиг,1 один из шарнирон разрезан и схематически показывает принцип компенсирующих кабельных колец,Электрощиток.представляет собойметалическую...

Номер патента: 607301

Опубликовано: 15.05.1978

Авторы: Рыбин, Шмуклер

МПК: H02B 1/02

Метки: крана-экскаватора, пуль

...10 с фигурным пазом, шар.Оуправлении машиной. Однако колонка управ- ннрно закрепленной на каркасе 1 пульта н лення, расположенная со стороны двери каби- взанмодействующей в крайних положениях коны, мешает свободному входу в кабину и вы- донки 6 со штифтом 11, закрепленным на этой ходу из нее, затрудняя эксплуатацию крана. колонке;Целью изобретения является улучшение ус В положение А колонка б устанавливается ловнй эксплуатации крана. Это достигается тем, для выполнения рабочйх операций, .При этом что предлагаемый пульт управления снабжен рукоятки 5 н 8 управлення расположены сям-. шарнирно закрепленной на каркасе подпружн- метрнчпо я вблизи от сиденья, обеснечивая пенной защелкой с фнгурным пазом, одна нз удобноеположение рук машиниста...

Номер патента: 628572

Опубликовано: 15.10.1978

Авторы: Брыков, Мотов, Хорошевский

МПК: H02B 1/02

Метки: статив, электрооборудования

...с горизонтальными рамами, поперек которых установлены элементы для установки плат с электрооборудованием и разъемов для подключения кабеля, дополнительно снабжен полками, закрепленными ца каркасе и размещенными между горизонтальными рамами, с по- перечно расположецнылщ напрявлюошими, причем эти напрявляю 1 цие служат для укладки кабельной петли.На фиг. 1 изображен предложенный статив; на фиг. 2 - раэмешение кабеля в Вертикальной 1 уоскости Внутри стятивя,Каркас статива 1 содержит неподвиж -ные цаправляюшце 2, выдвижные гориэон 30 таль 1 п 1 е монтажные рамы 3 этажа, На горизонтальных этажных рамах 3 закреплены расположенные е направле 1 п 1 и вставления плат 4 рязьемы прижимного типа 5 и ответные части 6,7 кабельных жгу 35 тов 8-11,...

Номер патента: 634412

Опубликовано: 25.11.1978

Авторы: Гришаков, Ершов, Переломов

МПК: H02B 1/02

Метки: аппаратов, крепления, электрических

...отверстие пластины-Фиксатора и крулая пластина соединены вторым крепежным элементом,ид.Устройство состоит из пластины- фиксатора 1 с выступом 2, размер которого принят с учетом ячейки щита 3 и содержит прорези 4 для хода винта 5, крепящего элемент 6, Винт 7 и гайка 8 служат для соединения пласти" ны 1 с диском 9. Пружинная шайба 10 исключает самопроизвольное вывинчи" вание винта 7, создавая тем самыми жесткую Фиксацию центрального отверстия 11 диска 9 на шите 3. Эксцентрично расположенное отверстие 12 дискавпадает с прорезью 4,Устройство работает следующим образом.634412 Формула изобретения Составитель А.ЛевковскийРедактор Е.Кравцова Техред З.Фанта Корректор Е.Дичинск 0 ПодписноеСовета Министров ССС и открытий ская наб д, 4/5...

Номер патента: 725132

Опубликовано: 30.03.1980

Авторы: Коротеев, Мешков, Рянцев, Сивачев

МПК: H02B 1/02

Метки: панель, приборная

...блоков, скрепленных между собой при помощи винтов, гаек и шайб 2.Однако в известной приборной панели исключена возможность замены элементов без предварительного снятия с них перед них панелей, закрывающих в собранном положении доступ к крепежным элементам, что вместе с применением для соединения элементов винтов, гаек и шайб создает неудобства при сборке и значительно увеличивает время перекомпоновки. Выполнение элементов в виде пустотелых кубов исключает возможность установки на их передних панелях элементов управления, сигнализации и контроля удлиненной формы, на Рянцев и А. П, Сивачевющих элементы фиксации, например кольцевые канавки 9.Соединение съемных блоков осуществляется следующим образом.В отверстия 6 фиксаторов 5 съемных 5...

Номер патента: 748609

Опубликовано: 15.07.1980

Авторы: Дегтярев, Маханова, Суворов

МПК: H02B 1/02

Метки: пульт

...оси с отверстием таким образом,. что отверстия втулки и оси совмещены, а между втулками размещены уплотнения.На фиг.изображен пульт, общий вид;на фиг. 2 - то же, разрез по шарниру,Пульт содержит панель 1, установленнуюна корпусе 2, к которому шарниром 3 присоединена крышка 4. Для закрепления крышв ки в нерабочем положении на корпусе 2установлен замок 5, при этом зазор между корпусом 2 и крышкои 4 уплотняется прокладкой 6, установленной в крышке 4.Шарнир 3 содержит втулку 7, установленную на корпусе 2, и втулку 8 с окном на, боковой поверхности, закрепленную на крышке 4 таким образом, что окно обращено внутрь полости крышки 4, и пустотелую ось 9, соединяющую втулки 7 и 8. На боковой поверхности оси 9 выполнено окно, и ось 9 установлена...

Номер патента: 849360

Опубликовано: 23.07.1981

Авторы: Громов, Корнилов, Орлов, Писарев, Савельев

МПК: H02B 1/02

Метки: каркас, электроустановок

...на фиг,2 - каркас панели открытого типа в сборке с вынесенным козырьком и основанием; на фиг.З - вариант шкафной панели; на фиг,4 в . вариант каркаса пане ли с установленной аппаратурой; на фиг,5 - стойка устройства автоматического управления и контроля с функциональными блоками; на фиг.6 - один из вариантов пульта управления.Секция-модуль состоит из двух боковых параллельно расположенных прямоугольных рам 1, каждая из которых выполнена из двух вертикальных стоек 2 коробочного профиля, жестко соединенных двумя 1-образными поперечинами 3. Соединение, как правило,производится сваркой, На нижнем торце каждой стойки приварен П-образный выступ 4.Рамы 1 соединяются между собойгоризонтальными стяжками 5 и 6 и несущими рейками 8. Стяжки...

Номер патента: 864398

Опубликовано: 15.09.1981

Авторы: Вармашкин, Константинов, Кузьменок, Сидский, Становой

МПК: H02B 1/02

Метки: аппаратуры, высоковольтной, шкаф

...захвата оси17. Ось 17 замка имеет буртик 21, в 35исходном положении занимающий местов пазу 22 подпятника 23 каркасаразъединителя (исходное положениебуртика 21 показано на фиг,4 пункти-,ром). Для присоединения каркасаразъединителя к шкафу достаточнопотянуть ось 17 за палец 20, чтобыбуртик 21 вышел из паза 22 и повернуть ее на 90 . Соединение шин 24,закрепленныМ на разъединителе, с ши" .нами 25 проходного изолятора осущест вляется П-образным зажимом 26,(фиг,5) который осью 27 соединен сшиной 25. На стенках зажима имеютсявыступы 28,. которые во время соедине"ния с натягом входят в отверстие 29шины 25 проходного изолятора и препятствуют смещению одной шины относительно другой,Использование предлагаемого шкафа для высоковольтной станции...

Номер патента: 1050026

Опубликовано: 23.10.1983

Авторы: Кузьменок, Курчицер, Макаров, Романов, Становой

МПК: H02B 1/02

Метки: аппаратуры, высоковольтной, шкаф

...направляющих которых размещены выдвижные опоры, причем направляющие выполнены с отверстиями, в которых размещены фиксаторы, снабжен рамой с направляющими, пружиной и поворотным от рукоятки кулачком, причем ось поворотного кулачка шарнирно закреплена на раме, которая размещена под каркасом высоковольтного блока так, что ее направляющие охватывают выдвижные опоры, а профиль кулачка упирается в каркас высоковольтного блока, пружины размещены на выдвижных опорах между каркасом высоковольтного блока и рамой, при этом фиксаторы выполнены в виде подпружиненных пальцев со скосом в верхней части, закрепленных на каркасе высоковольтного блока и на раме, а направляюшие каркаса высоковольтного блока выполнены с демпфирующими отверстиями.На фиг. 1...

Номер патента: 1190550

Опубликовано: 07.11.1985

Авторы: Грашин, Синельников

МПК: H02B 1/02, H05K 5/00

Метки: аппаратуры, радиоэлектронной, стойка

...радиоэлектронных блоков, аксонометрия; на фиг. 6 - схематичное изображение узла перемещения, поворота и фиксации блока при зафиксированном положении блока; на фиг. 7 - то же, при промежуточном положении блока.Стойка радиоэлектронной аппаратуры содержит каркас 1, на противоположных стенках которого попарно закреплены узлы 2 перемещения, поворота и фиксации выдвижных радиоэлектронных блоков 3, на противоположных стенках каждого из которых жестко закреплены оси 4 с жестко закрепленными на них зубчатыми колесами 5 и установленными с возможностью вращения относительно них зубчатыми колесами 6. Каждый из узлов 2 перемещения выполнен в виде образованного шарнирно соединенными между собой верхней 7 и нижней 8 частями корпуса с пазами 9 и...

Номер патента: 1292086

Опубликовано: 23.02.1987

Авторы: Карел, Мирослав, Станислав, Ян

МПК: H02B 1/02

Метки: каркас, комплектного, распределительного, устройства, шкафа

...1, Свнутренней стороны боковые рамы 1выполнены с овальными отверстиями 25,которые позволяют прикреплять простую 8 и профильную 7 опоры в любомнужном месте так, что во внутреннемпространстве каркаса шкафа можетбыть размещена монтажная стенка,подобная приведенной на фиг.2, Обе 50монтажные стенки могут размещатьсяв промежутках внутреннего пространства шкафа распределителя и служат длязакрепления внутреннего оборудования.55Кроме того, профильная опора 7.может служить для закрепления болееобъемных и более тяжелых деталейвнутреннего оборудования, как, напри 86мер, трансформатора или дросселя на дне шкафа. Для этой же цели может служить и пространство, образованное горизонтальными опорами 26, закрепленными в овальных отверстиях 24 на...

Номер патента: 1320857

Опубликовано: 30.06.1987

Авторы: Бондарчук, Иванова, Молдавский, Федоров

МПК: H02B 1/02

Метки: каркас, шкафа, электроаппаратуры

...1 и боковой стяжке 2. Угловой кронштейн 3 выполнен в виде единой детали,изготовленной листовой штамповкой, в горизонтальной плоскости имеет отгиб 35 9 с отверстием 10 для крепления в верхней части каркаса грузового устройства, например рым-болта 11, в нижней - анкерных болтов для крепления шкафа к Фундаменту, Для увеличе - 40 ния прочности горизонтальный отгиб 9 одним ребром 12 приварен,к горизонтальной полке 13 передней и соответственно задней стяжки 4, другим 14 к вертикальному отгибу 15 крокштей на 3, образуя тем самым в сечении назначенного для навешивания двери18, что позволяет разгрузить вертикальные стойки 1 от усилий, возникающих при открывании двери, и изготовить их меньшего сечения. 4 ил. замкнутую П-образную форму, Для...

Номер патента: 1365210

Опубликовано: 07.01.1988

Авторы: Моллот, Мосолова

МПК: H02B 1/02

Метки: аппаратов, каркаса, крепления, стойке

...цилиндры 15, в отверстие уголка вставляютстержень 11 Т-образной детали 10,на резьбовой конец которого навинчивают гайку 13, Упоры 16 стержня 12удерживают цилиндры 15 в пазах 14.Между цилиндрами 15 и стержнем 12Т-образной детали 10 остается зазор,Далее в прорезь 2 стойки вставляют кронштейн таким образом, чтобывыступ уголка с Т-образной деталью10 и цилиндрами 15 оказался внутристойки 1, а с внешней ее стороныостались полки 3 и 4 уголка и гайки13 на конце стержня 11.Устройство продвигают вдоль стойки 1 до нужного уровня и затягиваютгайку 13 до тех пор, пока стержень12 не коснется цилиндров 15, прижавих к стенкам стойки 1, при этом,кронштейн фиксируется в стойке 1 благодаря силе трения, которая увеличива.ется при размещении нагрузки...

Номер патента: 1367081

Опубликовано: 15.01.1988

Авторы: Королев, Сазонов

МПК: H01H 85/30, H02B 1/02

Метки: распределения, щит, электроэнергии

...которой размещены в ряд предохранители с указателями срабатывания, закрепленные в пружинных контактах, сигнальное устройство, о т л и ч аю щ и й с я тем, что, с целью повышения надежности эксплуатации, он снабжен коммутационным аппаратом, сое. диненным с сигнальным устройством, указатель срабатывания выполнен в виде пластин из материала с памятью формы, которые одним концом жестко прикреплены к контактам предохранителя, а на другом конце выполнена прорезь, в которой размещен стержень с парами ограничителей по числу контактов, установленный в корпусе щита с возможностью осевого перемещения, причем напротив одного из концов стержня размещен подвижный контакт коммутационного аппарата. 1 13670Изобретение относится к электротехнике, в...

Номер патента: 1460775

Опубликовано: 23.02.1989

Авторы: Козлов, Мехтиев, Штейнберг

МПК: H02B 1/02, H05K 5/00, H05K 7/00 ...

Метки: направляющая, телескопическая

...звеном1 перемещают вдоль неподвижного звена5 до тех пор, пока упор 6 звена 5 непридет в соприкосновение с краем паза 19 планки 18. В этот момент фиксатор 23 стопора 20 западает в отверстие 8 неподвижного звена 5. Далее несущее звено 3 перемещают вдоль зафиксированного звена 1 до тех пор, покапод действием пружины 17 выступ 10рычага 9 не западет в прямоугольныйпаз 27 промежуточного звена .1, темсамым зафиксировав несущее звено 3фотносительно промежуточного звена 1,Телескопическая направляющая раздвинута и все звенья зафиксированы одноотносительно другого,При возвращении звеньев направляющей в исходное положение нажатием навыступ 12 рычага 9, преодолевая сопротивление пружины 17, выводят его,выступ 10 из зацепления. с пазом 27...
