Устройство для управления модулятором амплитудно модулированного передатчика

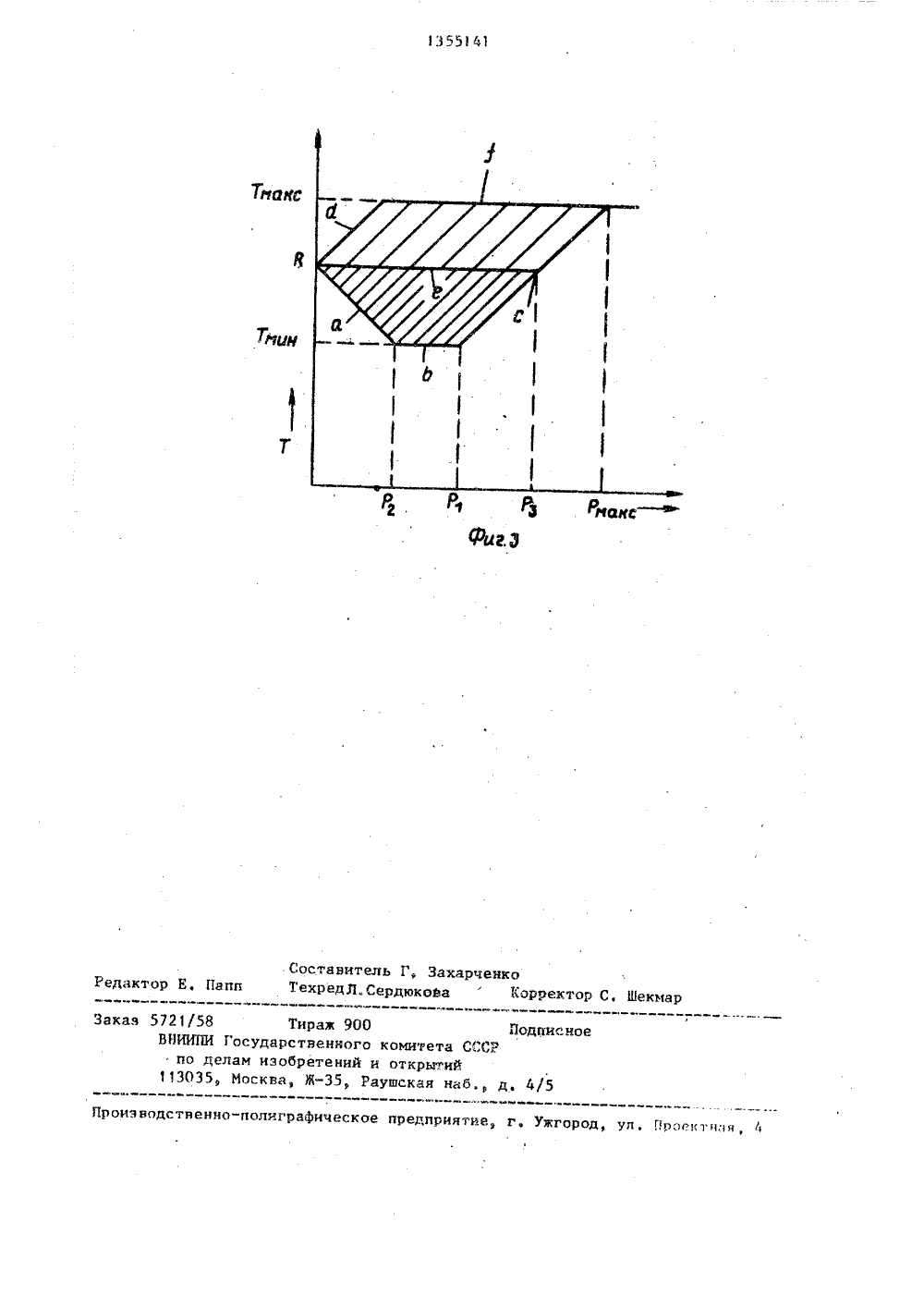

СОЮЗ СОВЕТСНИХСОЩИАЛИСТИЧЕСНИХРЕСПУБЛИН 5141 4 НОЗС 13 Г. ВИЛИ 67 Е А ОПИСАНИЕ ИЗОБРЕТЕНИ Н) личного опп, 2-5 фструкциикоммутато ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) ББЦ АГ Браун, Бовери унд Ко (С(75) ББЦ АГ Браун, Бовери унд Ко (С(54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ МОДУЙЯТОРОМ АМПЛИТУДНО-МОДУЛИРОВАННОГОПЕРЕДАТЧИКА(57) Изобретение относится к радиотехнике и обеспечивает расширение гпределов регулирования уровня несущей частоты в сторону меньших значений, Устр-во содержит выпрямитель 1 пиковый детектор 2, формирователь 3 сигналов для управления нарастанием амплитуды несущей частоты от миним. уровня, отличного от нуля, до макс., формирователь 4 сигналов для управления уменьшением амплитуды несущей частоты от заданного уровня до ми ним отличного от нуля, формирователь 5 сигналов для установки миним, значения амплитуды несущей частоты, отт нуля, коммутатор б, В -лы соответственно даны конформирователей 3, 4 и 5 и ра б, 5 з.п. ф-лы, 3 ил.2Фщей частоты, по оси обсцисс - уро-. вень модуляции, причем Р . - Уро -ципервый, второй и третий уровни модуляции, К - остаточная величина несущей при РО.Как показано на фиг. 3, статическую характеристику, описывающую форму управления несущей частотой, образуют.три линейных участка характеристики - а, Ь, с, Наиболее хороший результат получается, если наклон первого участка характеристики а по модулю равен наклону третьего участка характеристики с. В этом случае сумма значения уровня несущей частоты Т и уровня модуляции Р в области первого участка характерис" тики а постоянна, Участки д, е, С представляют собой участки динамической характеристики.Входной сигнал модуляции низкой частоты поступает на вход ныпрямителя 1, ко;орый может быть выполнен, например, как двухполупериодный выпрямитель, и который преобразует низкочастОтный сигнал переменного напряжения в пульсирующее напряжение постоянного тока, которое далее по" ступает на вход пикового детектора 2. Пиковый детектор 2 Аормирует иэ пульсирующего сигнала постоянного тока сигнал, который имеет временные из" менения, соответствующие изменению огибающей входного сигнала модуляции. В результате .регулирования постоянной времени в пиковом детекторе 2 крат" ковременные провалы в уровне модуляции на выход не проходят.На входе Аормирователя 3 формируется сигнал, соответствующий участку характеристики с статической характеристики (фиг. 3), пропорциональный выходному сигналу пикового детек" тора 2. На вход формирователя 4 сиг-. нал поступает с выхода формирователя 3 (или Он может поступать с выхода пикового детектора 2, что идентично),. Формирователь 4 формирует сигнал, соотнетстнучпдй участку характеристики а. Выходной сигнал его сдвинут к:;. постоянную величину, которая остае 1 ся прн исчезающе малом входном модулирующеи сигнале, Формирователь 5 выдает независимое от огибающей мо,дулирующего сигнала постоянное регулируемое выходное напряжение, которое используется. для задания миннмальногс 1355 Изобретение относится к радиотехнике и может использоваться для формирования сигнала, управляющего величиной несущей частоты модулятора амплитудно-модулированных передатчи ков.Цель изобретения - расширение пределов регулирования уровня несущей частоты в сторону меньших значений. 1 ОЯа Аиг. 1 представлена структурная электрическая схема предлагаемого устройства; на Аиг. 2 - пример выполнения его нринцнпиальной электрическо 1 схемьц на фиг. 3 - Аорма его стати Б ческой характеристики и область динамического управления.Устройство для управления модулятором амплитудно-модулированного передатчика фиг. 1) содержит выпря митель 1, пиковый детектор 2, формирователь 3 сигналов для управления на 1растанием амплитуды несущей частоты от минимального уровня, отличного от нуля, до максимального, формирователь 4 сигналов для управления уменьшением амплитуды несущей частоты от заданного уровня до минимального,отличного от нуля, формирователь 5 сигналов для установки минимального ф значения амплитуды несущей частоты, отличного от нуля, коммутатор 6, при этом (фиг . 2) формирователь 3 выполнен в виде операционного усилителя7 в неиннертирующем включении, фор- ЗБ мирователь 4 выполнен в ниде операционного усилителя 8 н инверсном включении, в цепь обратной. связи которого включен конденсатор 9, формирователь 5 выполнен в виде операционного уси лителя 10 в неиннертирующем включении, причем его неиннертирующий нход соединен с источником сигнала постоянного напряжения, включающим дели- тель 11 напряжения, резистор 12, ком" 4 Б мутатор 6 содержит первый, второй,третий диоды 13-15, выходной транзистор 16, Кроме того, база транзистора 16 соединена с одним выводом конденсатора 17, другой вывод которого БОсоединен через резистор 18 с инверсным входом операционного усилителя 7 усилителя 7.Устройство работает следующим образом, ББНа фиг, 3 по оси ординат отложены значения уронней несущей частоты, соответственно Т , и Т , - максимальная и минимальная величины несу13551 значения несущей Тв соответствии с участком характеристики Ь .(фиг. 3) Выходные сигналы формирователей 3-5 поступают на входы коммутатора 6. В5 зависимости от уровня модуляции Р на выход коммутатора 6 проходят поочередно сигналы от разных формирователей 3, 4 или 5. При значении уровня модуляции межцу Р = О и Р = 1 О щ Р на выход коммутатора 6 проходит2, только сигнал с формирователя 4, между Р - Р и РР, - только сигнал формирователя 5, и вьппе Р, - сигнал с формирователя 3. 15 Это статическое управление не , учитывает различные времена нарастания и спадания уровня модуляции. Дляэтого вводится динамическое управ Оление уровнем несущей, которое исходя из статической характеристикипри более быстрых изменениях несущей : уровня модуляции величину несущейвсегда увеличивает так, что и при 25 .крутом нарастанииуровня в основномуничтожаются переходные искажения исоответственно побочные излучения передатчика,30Для этого управление по первомуучастку характеристики а задерживается во времени относительно огибающей сигнала пикового детектора 2,например, с помощью включения в формирователь 4 элемента задержки. Если ,;. нарастание уровня происходит с постоянной времени значительно меньшей постоянной времени элемента задержки,то формирователь 4 уже не срабатывает 4 О ;в отведенном ему участке характеристики. Регулирование на уменьшение не происходит, потому что уровень модуля. ции Р по истечении времени задержкинаходится вьппе второго значения уров- ня Р, т.е. зта задержка приводит к переходу к отрезку динамической характеристики е. При этом на выход коммутатора 6 должен проходить выход" ной сигнал того иэ формирователей 3-5, который является наибольшим.Если уровень модуляции Р от значения РО очень быстро поднимается до уровня Рз, то вследствие задержки в формирователе 4 выходной сигнал коммутатора 6 имеет величину, соответ. ствующую несущей К, и в области уровней О - Р изо всех выходных сигналов3имеет наибольшую величину. При даль 414нейшем повышении уровня модуляции выше Р этот выходной сигнал сменя-. ется большим по величине сигналом с формирователя 3, который соответственно участку характеристики с увеличивает несущую, Вйходной сигнал формирователя 5 при таком динамическом управлении для всех уровней модуляции меньше выходных сигналов дру гих формирователей и соответственно не проходит на выход коммутатора 6. Величина несущей при этом увеличивается вдоль участка динамической характеристики е и далее - на участке с статической характеристики.Если крутое нарастание:уровня модуляции Р происходит не от Р д О, а от уровня между Р = О и Р , получается участок характеристики, параллельный е, но лежащий ниже, так что при этом типе динамического управления независимо от выходного уровня и крутизны нарастания весь заштрихованный участок на фиг, 3 между участками а, Ь, с и е используется для управления несущей. Частичное перекрытие областей величин несущей Т, которые отйосятся к статическим участкам характеристики а, Ъ и с, уменьшает переходные искажения, которые при реэ ких нарастаниях уровня и управления несущей по статической характеристике могли бы возникнуть.При более коротком времени нара" стания уровня модуляции Р величина несущей Т регулируется на увеличение не только при значениях уровня модуля ции между Р, и Рмакс у а уже и при меньших уровнях модуляции, При самом коротком возможном времени нарастания величина, несущей Т поднимается вдоль участка динамической характеристики - с 1 и й (фиг. 3). В этом случае используется еще и участок характеристики между отрезками д, е, Г, с (редкая штриховка).При укаэанном на фиг. 2 выполнении предлагаемого устройства для управления модулятором амплитудно-модулированного передатчика сигнал с выхода выпрямителя 1 поступает на пиковый детектор 2, выполненный на дифференциальном усилителе 19 с входными резисторами 20 и 21, который, как повторитель напряжения, через дИоды 22 и 23 и транзистор 24 заряжает конденсатор 25 до пикового значения пуль" сирующего постоянного напряжения от513551 выпрямителя 1. Конденсатор 25, работающий как запоминающий элемент для пиковых значений напряжения, разряжается через схему токового зеркала на транзисторах 26 и 27 с постоянной5 времени, которая может быть задана через добавочный резистор 28 с помощью регулируемого резистора 29.Запомненное значение (пиковое) 10 напряжение конденсатора 2 снимается с .эмиттера транзистора 24 и поступает на вход Формирователя 3, который выполнен на операционном усилителе 7 в неинвертирующем включении с отрицательной обратной связью через диоды 30 и 31 и резистор 18. Зчходной .сигнал Формирователя 3 с операционно-го усилителя 7 через резистор 32 поступает на вход Формйроватедя 4, вы, полненного на операционном усилителе 8 в инверсном включении с конценсато 1ром 9 в цепи обратной связи, Формирователь 4 инвертирует участок характеристики, Формуемый Формирователем 75 3, относительно оси абсцисс.Необходимый сдвиг этой инвертированной характерйстики на постоянную величину достигается подачей постоянного смещающего напряжения на инвертирующнй вход.операционного усилителя 8 посредством делителя 33 напряжения через резисторы 34 и 35 Форми, рователь 5 выполненна операционном усилителе 10 в неиннертирующем включеЗБ нии, входное постоянное напряжение на котором устанавливается посредством депигеля 11 напряжения через резистор 12. Коммутатор 6, включающийдцоды 13-15 и транзистор 16, про-, 40 пускает на выход сигналы формирователей 3-5, нз которых составляетсястатическая характеристика участков а, Ъ, с. Динамическое управление достигается с помощью конденсаторов 17 и 9.При включении конденсатора 17 прикрутом нарастании уровня модуляцииР диод 13 шунтируется так, что управ"ление на увеличение несущей Т в этомслучае начинается уже ниже первогозначения уровня Р . Конденсатор 9вызынает временную задержку регулирования на уменьшение относительноуровня модуляции Р. Для защиты отперемодуляцни служит ограничитель на дифференциальном усилителе 36, опорное напряжение на который поступает с делителя 37 через резистор 38 416В случае необходимости перед выпрямителем 1 может быть установлен предварительный усилитель.Формула изобретения1. Устройство для управления моду-лятором амплитудно-модулированногопередатчика, содержащее последователь.но соединенные выпрямитель, пиковыйдетектор и Формирователь сигналов дляуправления нарастанием амплитуды несущей частоты от минимального уровня,отличного,от нуля, до максимального,о т л и,ч а ю щ е е с я тем, что, сцелью расширения пределов регулирования уровня несущей частоты в сторону меньших значений, в него введеныкоммутатор, первый вход которого соединен с выходом Формирователя сигналов для управления нарастанием ампли"туды несущей частоты от минимальногоуровня, отличного от нуля,до максимального Формиронатель сигналов дляуправления уменьшением амплитудынесущей частоты от заданного уровнядо минимального, отличного от нуля,вход которого соединен с выходом формирователя сигналов для управлениянарастанием амплитуды несущей частоты от минимального уровня, отличногоот нуля, до максимального, а выхдд -с вторым входом коммутаторе, и Формирователь сигналов для установкиминимального значения амплитуды несущей частоты, отличного от нуля, выход которого соединен с третьим входом коммутатора, при этом выход коммутатора является выходом устройствадля управления модулятором амплитудно-модулированного передатчика.2. Устройстно по п. 1, о т ли -ч а ю щ е е с я тем, что, формирователь сигналов для упранления нарастанием амплитуды несущей частотыотминимального уровня, отличного отнуля, до максимального выполнен нвиде операцчонного усилителя в неннвертирующем включении.Зф Устройство пб пе 1 р о т д ич а ю щ е е с я тем, что формирователь сигналов для управления уменьшением амплитудынесущей частотыот заданного уровня до минимальнооотличного от нуля, выполнен в видеоперационйого усилителя в инверсномвключении, в цепь обратной связи которого включен конденсатор, 4, Устройство но и. 1, о т л и ч а ю щ е е с я тем, что формирователь сигналов для установки минимального значения амплитуды несущей.5 частоты, отличного от нуля, выполнен ,в виде операционного усилителя в неин вертирующем включении, причем его неинзертирующий вход соединен с источником сигнала постоянногонапряжения. 1 О5. Устройствопо п. 1, о т л и - ч а ю щ е е с я тем, что коммутатор содержит первый, второй и третий диоды, одни одноименные электроды которых соеДинены с базой выходного 15 транзистора, а вторые электроды пер-. ного, второго и третьего диодов являются соответственно первым, вторым и третьим выходами коммутатора,6, Устройство по и. 1, о т л и - ц а ю щ е е с я тем, что оно содер- жит конденсатор, один вывод которого соединен с базой выходного транзистора коммутатора, а другой через рези" стор соединен с инвертирующим входом операционного усилителя в неинверти". рующем включении, на котором выполнен формирователь сигнапов для управления нарастанием амплитуды несущей частоты от минимального уровня, отличного от нуля, до максимального..Составитель ТехредЛ.Сер Редактор и Подписное олиграфическое предприятие, г. Ужгород, ул, Броектцдя,дствен акая 5721/58 Тираж 90 ВНИИПИ Государственног по делам иэобретений 113035, Москва, И-З 5, ЗахарченкоковаЕорректор С. Шеки омитета СССРоткрытийшскав наб., д, 4
