Номер патента: 868927

Опубликовано: 30.09.1981

Автор: Шилинскас

МПК: H02K 1/16

Метки: статор, электрической

...так и для данного статора электрической машины существенным недостатком является наличие неизбежных зазоров между сегментами-пакетами.Цель изобретения - уменьшение потерь холостого хода путем рассосредоточения стыков сегментов по окружности.Указанная цель достигается тем, что центральный угол и; каждого сег мента выполнен не кратным полному углу в соответствии с формулой360 360- Пи 2 где 7 - число зубцов;и = 2,3,4;,а = 1,2,3На фиг.1 изображен сегмент-лист( а,с= 10); на фиг.2 - статор;нафиг.3 - то же, вид сбоку.Сегмент-лист (фиг.1) содержитспинку 1 и зубцы 2, которые образуютцелые пазы 3 и срезанные пазы 4.Статор электрической машины (фиг.содержит одинаковые сегменты-листы 1(К = + в) 360 360 С и Е где 2 - число зубцов; и =...

Номер патента: 868928

Опубликовано: 30.09.1981

Автор: Лущик

МПК: H02K 3/28

Метки: обмотка, совмещенная, трехфазная

...Катушечная группа фазы С, имеющая номер 1 + 16 К является началом фазы С, состоит из ЗК катушек, выполненных шагом у = 15 К, и включена с остальными катушечными группами фазы С согласно с группой 1 + 23 К, выполненной иэ 2 К катушек шага у = 2 К, и встречно с группой 1 + 2 К, выполненной иэ 2 К катушек шага у = 8 К.В катушечных группах, число катушек в которых равно ЗК, треть катушек, расположенных посреди катушечной группы, имеют вдвое большее число витков по сравнению с остальными катушками. На фиг.1 - это катушки, расположенные в,пазах 13 - 28, 18 33, 23 - 2.При Р 7 1 дополнительно к указанным катушечным группам добавляется Р -1, аналогичных, таким же образом включенных катушечных групп, номера которых определяются посредством...

Номер патента: 868929

Опубликовано: 30.09.1981

Авторы: Авдеев, Алексеев, Антонов, Винокуров, Комов, Пузанов

МПК: H02K 9/04

Метки: бесконтактных, высотных, испытаний, машин, электрических

...давление РбазИспытуемый генератор 1 устанавли вают на стенд, соединяют с электродвигателем 2, подсоединяют нагрузочную колонку 9, блок 8 для замера электрических параметров и температур элементов генератора, блок 7 для замера параметров охлаждения, включают электродвигателем 2, приводят во вращение генератор 1, включаютР = Е(Т) дР (Н) = Е(Т); Е = Е(Т).,где Р - барометрическое давлениеокружающей среды;35 Т - время работы электрической машины;дРо (Н)- перепад полного давленияна электрической машинена высоте Н;температура охлаждающеговоздуха.Проводят подсчет Р(Н) (перепададавления на высоте Н), заданного графиком (фиг.2), на эквивалентный перепад давления в наземных условияхдРо (Н=О) по формуле (1) .Строят график (фиг.4)...

Номер патента: 868930

Опубликовано: 30.09.1981

Авторы: Баринов, Круглый, Хачатрян

МПК: H02K 15/00

Метки: испытания, машин, электрических

...машиной 2.Подсоединяют обе машины через выключатели к шинам неизменного напряжения со сдвигом соответствующих одноименных фазных обмоток статора нагрузочной машины в сторону опережения на 120 эл.град. по отношению кФазным обкаткам испытуемой и нулевымсдвигом продольных осей полюсов роторов.Фазные обмотки .машин 1 и 2 должныбыть одинаково ориентированы в пространстве. Фазы А В и С машины 1 чеоез выключатель соединяют с фазами сети со сдвигом, т.е. фазу А машииы 2 соединяют с фазой С сети, фазу В " с фазой А и фазу С - с фазой В.Обмотки возбуждения синхронных машин 1 и 2 подключают к выходам источников 3 и 4 питания регулируемых статических тиристорных преобразова 5 0 15 20 25 ЗО 35 40 45 50 55 60 65 телей питающихся от сети через...

Номер патента: 868931

Опубликовано: 30.09.1981

Авторы: Делегач, Лам, Петрушанский

МПК: H02K 15/02

Метки: бандажирования, лобовых, машин, станку, статоров, фиксации, центрирования, частей, электрических

...2 шарнирно, установлены вобойме б, подпружиненной упругим эле"ментом 7 относительно оправки 1.0 бой"ма б опирается на стержни 8, поочередно вэаимодействукюцие с участками О кулачка 4, имеющими наклонные плос868931 4 Формула изобретения ВНИИПИ Заказ 8350/80 Тираж 733 Подписное Фнлиал ППП "Патент", г,Ужгород, ул,Проектная, 4. кости А и Ь , параллельные основаниюкулачка.Опорные элементы 3 взаимодействуют с наклонными плоскостями С , ана их установочные площадки помещает. ся статор 9.Устройство для фиксации и центрирования статоров работает следующимобразом.В исходном положении кулачок 4 находится в крайнем правом положении,опорные элементы 3 опущены вниз, азахваты 2.сведены к центру оправки 1,Статор 9 устанавливается. на оправ-ку 1 до...

Номер патента: 868932

Опубликовано: 30.09.1981

Авторы: Боярский, Епифанов, Карелов, Олефиренко, Пашков, Фельдштейн

МПК: H02K 15/04

Метки: групп, катушечных, машин, электрических

...большего диаметра с толкателями 11-14, кольцо 15 для ориентирования провода при переходе со ступени на ступень, мотовило 16, крючок17 механизма образования выводов(не показан) и промежуточную оправку 18.35Способ изготовления катушечныхгрупп электрических машин осуществляют следующим образом.Провод 19 (фиг. 1 и 2) наматывают на ступень 1 меньшего диаметра,образуя катушку 20, вращающимся мотонилом 16. Затем крючок 17 механизмаобразования выводов перемещают в зону наматываемого мотовилом 16 провода 19, При дальнейшем вращении (беэостанова и замедления) мотовила 16 45провод 19 зацепляется крючком 17, образуя вывод.Ранее намотанные катушки 21-25толкателями 2,11, 3, 12 и 13 перемещают вдоль ступеней 1 и 10 шаблона в щположение, показанное на...

Номер патента: 868933

Опубликовано: 30.09.1981

Авторы: Боярский, Епифанов, Карелов, Олефиренко, Пашков, Фельдштейн

МПК: H02K 15/04

Метки: катушек, шаблон, электрических

...другую или обратно, равно двум диаметрам наматываемого провода, вследствие чего переходосуществляется без остановки мотовила. После начала намотки катушки наступень 2 рейка 36 перемещается внизв направлении стрелки 47, вращая зубчатые колеса 33 и 34, которые вращают установленные в них винты 5 и 6.Так как резьбы 7 и 8 выпоюЖены раз"ными (левой и правой), то выступы 10,12, 14 и 16 выдвигаются, перемещаясьвдоль отверстий . 3 ступени 1, и входят в отверстия 4 ступени 2После этого рейка 35 перемещаетсявверх в направлении, указанном стрелкой 46, вращая зубчатые колеса 31 и32. Аналогично описанному вьые выступы 9, 11, 13 и 15 выходят иэ отверстий 4 ступени 2 и ввинчиваются в те 40 ло ступени 1. Ступени 1 и 2 соедине.ны в этот момент только...

Номер патента: 868934

Опубликовано: 30.09.1981

Авторы: Боярский, Епифанов, Карелов, Олефиренко, Пашков, Фельдштейн

МПК: H02K 15/04

Метки: групп, катушечных, машин, станок, электрических

...на намоточнойгрупп электрических машин снабжен5головке 2 намотку катушки 54 провостолом 57, через звездочки 58 и 59, дом 56, например, на ступень 9 меньцепь 60 и вал 61 связанным с редукто- шего размера. Намотка производитсяром 51. На столе 57 установлена пово- на конус, поэтому в процессе намоткиротная планшайба 62 с промежуточными витки сползают вдоль ступени 9, обраоправками 63 и 64 и имеется поворот- зуя катушку 54. Вместе с намоточнойный механизм индексированного поворо- (О головкой 2 вращаются также сателлиты та планшаибы 62 и промежуточных опра с осями 15. Вследствие того, чтовок 63 и 64 (не показан). передаточное отношение между шестерМеханизм 7 для образования отво- ней 81 и большой центральной шестердов через звездочки 65 и...

Номер патента: 868935

Опубликовано: 30.09.1981

Авторы: Седов, Смирнов

МПК: H02K 15/09

Метки: коллектором, обмотки, сборки, электрической, якоря

...электрических машин с коллекторомсодержит технологическое кольцо 1 спазами, радиально расположенными поокружности, и устанавливаемое на корпусе устройства (не показан), с торцатехнологического кольца вего пазахрасположены ориентирующие элементы2, выполненные в виде клиньев(фиг. 2) с приводом нх радиальногоперемещения относительно технологического кольца (не показан), В пазах ЗО технологического кольца установленынаправляющие элементы 3 для ориентации коллектора относительно технологического кольца. Между ориентирующими элементами 2 расположены пуансоны 4 для завальцовки концов обмотки .в пазах коллектора. после запрессовки коллектора 5 на вал 6 якоря 7 механизмом запрессовки (не показан).1 Якорь 7 имеет выводные концы обмотки 8 и...

Номер патента: 868936

Опубликовано: 30.09.1981

Авторы: Панат, Яковчук

МПК: H02K 19/12

Метки: бесконтактная, синхронная

...изобретения - повышение насти работы машины.Поставленная цель достигается при нением на статоре третьей обмотки, полненной на тоже число полюсов,чт якорная обмотка машины, подсоединной через управляемый выпрямитель обмотке возбуждения возбудителя. а обмотка имеет малый объем меди8 б 893 б Формула изобретения НИИПИ Заказ 8350/80 Тираж 733 Подписное Ча Ч"Патент", г,ужгор ул.проектна лиа и занимает незначительную часть пазамашины.На чертеже показа схема предлагаемой синхронной машины.На статоре машины расположена якорная обмотка 1, обмотка 2 возбуждения возбудителя, подсоединенная через управляемый выпрямитель 3 к третьей обмотке 4.На роторе - якрная обмотка возбудителя 5 подсоединена через выпрямитель б к обмотке 7 возбуждения...

Номер патента: 868937

Опубликовано: 30.09.1981

Авторы: Верхогляд, Дука, Казьмин, Лейбович, Милованов, Нестеров, Скляр, Усенко

МПК: H02K 19/34

Метки: генератор, двухчастотный, самовозбуждающийся

...силовая обмотка 1, выполненная на основную частоту, и электрически независимая от нее обмотка 2,выполненная на утроенную частоту.Навалу 3 генератора находится сердечник ротора 4, на котором известнымспособом, например с помощью "ласточкиных хвостов" закреплены сердечники 5 полюсов, оканчивающиеся полюсными наконечниками 6. На сердечниках5 помещена основная обмотка 7 возбуждения. Дополнительная обмотка 8 возбуждения, уложенная в пазы 9 и закрепленная клиньями 10, расположенав зоне полюсного наконечника 6.Клинья10 из магнитотвердого материала намагничены в направлении, перпендикулярном плоскости оси пазов 9. Магнитные полюсы (И и Б) клиньев 10 ориентированы в пазах таким образом, что полюс, сбращенный к краю полюсного "наконечника бф,...

Номер патента: 868938

Опубликовано: 30.09.1981

Автор: Лущик

МПК: H02K 23/02

Метки: двигатель, постоянного

...Воздушный зазор между внутренней поверхностью стато ра и сердечником якоря одинаковый и обдерется минимально допустимым по механическим условиям Пазы могут быть равномерно распределены по окружности, как в статорных пластинах машин переменного тока, тогда некоторая .часть пазов будет пустовать, или могут быть выштампованы только на той части, в которой будут помещены обмотки.ОбмотКа 5 возбуждения укладывается в пазах на каждом полюсном делении ь на дуге в, = ( - - в )Т.Ось(ф 1 12 4обмотки совпадает с продольной осьюд. Относительно поперечной осиобмотка расположена симметрично.Компенсационная обмотка 6 размещена в пазах между продольной осью ди пазами с обмоткой независимого возбуждения и занимает на каждом полюсном делении дугу в = ....

Номер патента: 868939

Опубликовано: 30.09.1981

Авторы: Арсеньев, Новоселов, Тюрин, Четвериков

МПК: H02K 23/20

Метки: двигатель, поля, поперечного

...определен с помощью операциЧ умножения постоянного числа 9 = - р на (М 11 м -1),где йц, - число импульсов одной йо"лярности ЭДС сигнальной обмотки.Частота вращения может быть опре делена с помощью операции дифференцирования угла поворота якоря по вре-мени или с помощью других известныхспособов (например, частотомера), .Укаэанные операции достаточнопросто реализуются в системах автоматического регулирования.Дополнительная информация можетбыть получена в предлагаемом двигателе если использовать свойство,заклю чающееся в изменении фазы импульсовЭДС на 180 при изменении направлениямагнитного потока, проходящего черезмагнитопроводящий зубец.В необходимых случаях, когда тре буется существенно повысить амплитуду импульса сигнальной обмотки,...

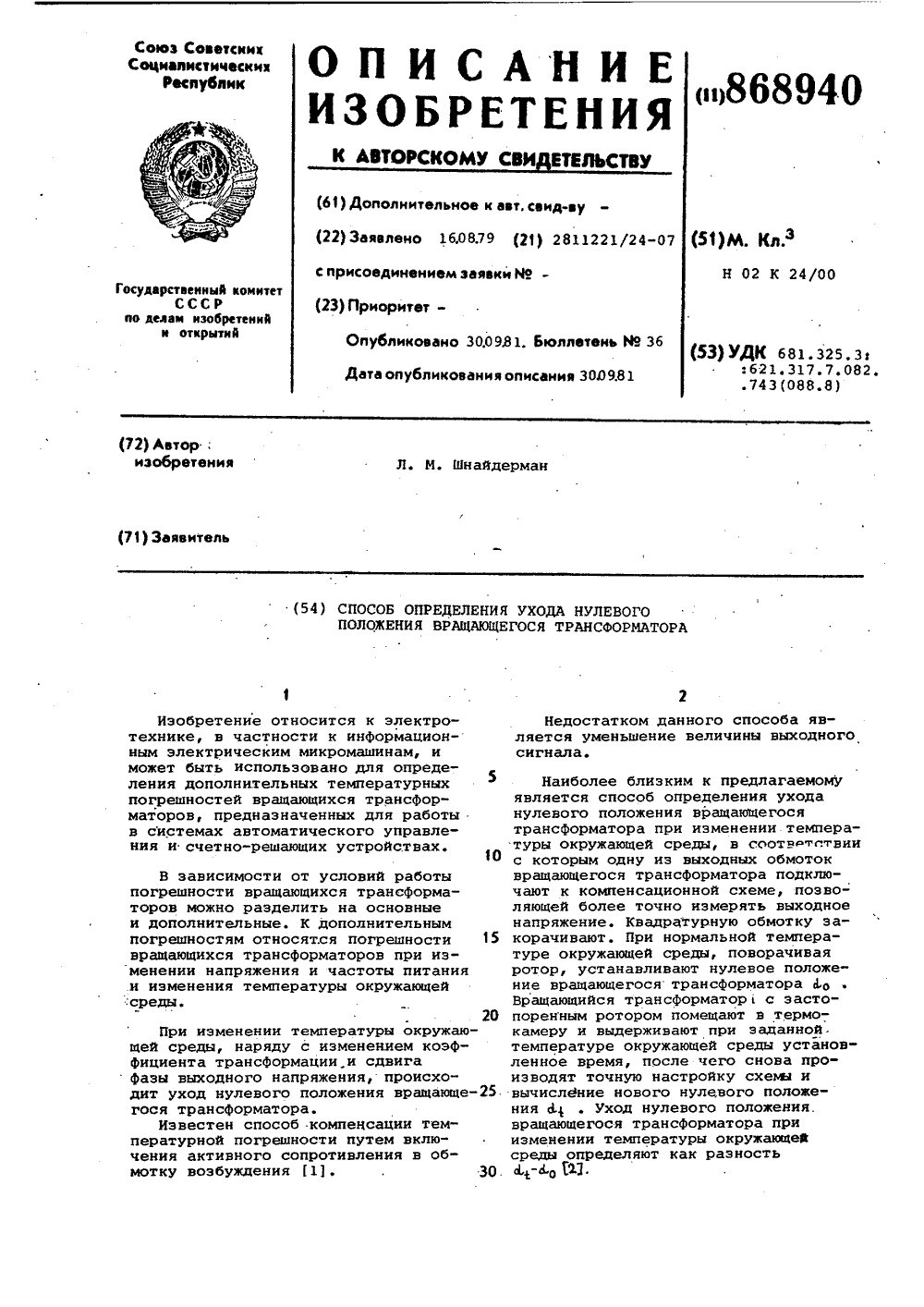

Номер патента: 868940

Опубликовано: 30.09.1981

Автор: Шнайдерман

МПК: H02K 24/00

Метки: вращающегося, нулевого, положения, трансформатора, ухода

...фиксированной частоты,станет минимальным; измеряют при помощивольтметра Фиксированной частотыЭДС квадратурной обмотки ВЗВ 4 принормальной температуре окружающейсреды; устанавливают в термокамерезаданную температуруу выдерживают"вращающийся трансформатор при даннойтемпературе окружающей среды задан ное время; измеряют при помощи вольтметра фиксированной частоты ЭДСквадратурной обмотки ВЗВ 4 призаданной температуре окружающейсреды; при обоих температурах определяют входное сопротивление холостого хода, сопротивление намагничива;ния, индуктивное сопротивление квадратурной обмотки и активное сопротивление квадратурной обмотки; вычисляют уход нулевого положениФ вращающе- Ж гося трансформатора по Формуле (1).Уход нулевого положения...

Номер патента: 868941

Опубликовано: 30.09.1981

Авторы: Вуколов, Дегтярев, Краснопевцев, Усыскин

МПК: H02K 27/00

Метки: шаговый, электродвигатель

...12 и 13 соответственно.Полюса 10 и 11 могут полностью охватывать ротора (Фиг. 41.Роторы 12 и 13 установлены на общем валу 14 с взаимным разворотом наполовину зубцового деления.Вал 14 закреплен во втулке 1 спомощью подшипников 15. Для обеспече,ния момента фиксации ротора в магнитной цепи двигателя предусмотрена .асимметрия эа счет пазов 16 на ротореи пазов 17 на полюсных наконечниках4 и 5,Двигатель работает следующим образом.При подаче импульса тока в обмотку управления магнитный поток в воздушном зазоре одного из полюсов,например полюса 10, стержня 7 ослаб.ляется , а в воздушном зазоре другого полюса стержня 7 (в данном случае полюса 11) магнитный поток усиливается. Вал 14 роторов 12 и 13стремится занять такое положение,при котором зубец...

Номер патента: 868942

Опубликовано: 30.09.1981

Авторы: Попов, Соломин, Хантимиров, Шириков

МПК: H02K 41/02

Метки: асинхронный, двигатель, линейный

...2, шихтованными в продольномнаправленин,и многофазной сосредо точенной обмотки, каждая катушка3 которой охватывает поперечно ипродольно шихтованные сердечники,а также якорь, состоящий из электропроводной 4 и магнитопроводящей 5 30 частейОбмотка индуктора соединяется так, что катушкимногофаэной обмотки каждого ряда имеют в направлении движения одинаковое чередование фаз, а в поперечном направлении до середины ряда одно, а после середины ряда " противоположное чередование фаз.Двигатель работает следующим образом.При подключении обмотки индуктора к источнику трехфазного тока по ней протекает ток, создающий магнитные потоки индуктора. Магнитный поток индуктора, бегущий в направлении движения, при взаимодействии а токами проводящей полосы...

Номер патента: 868943

Опубликовано: 30.09.1981

Авторы: Кутьин, Павлов, Ромашкин, Рукшин, Смирнов, Хрущев

МПК: G01B 7/30, H02K 24/00

Метки: вращающийся, линейный, трансформатор

...одному выходу линейного вращающегося трансформатора, к другому выходу которого подключена точка соеди"нения последовательно включенныхобмоток ротора и статора с источникомпитания, а другая обмотка статора закорочена 21.Недостатком известного устройстваявляется низкая точность, обусловленная изменением параметров обмотокв процессе эксплуатации в особых условиях.Цель изобретения - повышение точ- ности линейного вращающегося трансформатора.868943 Формула изобретения Подписно ВНИИПИ Заказ 8350/80 Тираж Проектная, 4. П "Патент", г.ужгоро ли к другому выходу линейного вращающегося трансформатора.На чертеже представлена схема ли-, нейного вращающегося трансформатора.Линейный вращающийся трансформатор содержит две взаимно перпендикулярные...

Номер патента: 871277

Опубликовано: 07.10.1981

Автор: Лущик

МПК: H02K 3/28

Метки: обмотка, совмещенная, трехфазная

...с шагом= щ 8 И, третья фаза имеет аналогично соединенные такие же катушечные группы, как и вторая фаза, но смещенные на 16- У21 рад, при этом число пазов г кратно 42 р где- целые числа от 1 до Р;х42 РНа фиг. 1 показана схема обмоткис 2 р = 2,2 р = 14, выполненная наЗ 0ф 42 пазах;. на фиг. 2 - намагничивающая сила(н.с,) обмотки для моментавремени 1 = О; на фиг. 3 - разложение н.с, фиг, 2 на две гармоники; нафиг. 4 - н.с. обмотки для момента времени В = - радиан; на фиг. 5 - раз 3 Гложение н.с. фиг, 4 на две гармоники.Трехфазная обмотка с отношениемчисел пар полюсов Р 01 Р= 7 (фиг. 1)выполнена из соединенных в звездуфазных обмоток, которые состоят из -последовательно включенных катушечныхгрупп.Число пазов, в которых может бытьуложена...

Номер патента: 871278

Опубликовано: 07.10.1981

Авторы: Глущенко, Федотов

МПК: H02K 3/50

Метки: электрической, якорь

...через упругий элемент.На чертеже показан якорь электрической машины.1 ОЯкорь содержит сердечник 1, обмотку 2, обмоткодержатель 3, бандаж 4из кольцевых металлических пластин,изолированных одна от другой покрытием 5, подкладку 6 из изоляционногоматериала, предохраняющую обмотку 2от механического воздействия бандажана изоляцию, разрезную втулку 7 сучастком 8 тороидальной формы, контактирующую с бандажом через упругий20элемент 9.Якорь собирается в следующей последовательности. Кольцевые пластиныбандажа 4, выштампованные предварительно из листового металла, покрываютсяизоляционным покрытием, например лаковым, затем одеваются на лобовыечасти обмотки 2, изолированные подкладкой 6. Обмотка 2 втулкой 7 поджимается к бандажу 4, а своим...

Номер патента: 871279

Опубликовано: 07.10.1981

Авторы: Зайцев, Литвиненко, Носков

МПК: H02H 6/00, H02H 7/085, H02K 11/00 ...

Метки: модель, тепловая, электродвигателя

...с выпрямителем, стабилитроном, нагрузочными резисторами, посредством.которых сигнал подается на промежуточ 25ный усилитель 1. Далее сигнал токоограничения суммируется с управляющимсигналом от блока 12 управления и подается на цепи системы импульсно-фазового управления (СИФУ) 13. С двига 30телем на одномвалу сидит тахогенератор 4 .постоянного тока, который черезмодулятор 5 подключен к обмоткам 9и 10 тепловой модели. В случае применения тахогенератора переменного токаустановка модулятора не требуется.Кроме тогов случае достаточногоуровня оборотных, полюсных или зубцовых пульсаций тахогенератора, возможно питание обмоток 9 и 10 непосредственно от выходных зажимов тахогенера-тора через соответственно подобранныйразделительный...

Номер патента: 871280

Опубликовано: 07.10.1981

Авторы: Антонов, Двойных

МПК: H02K 15/06

Метки: беспазового, обмоток, реализации, статора, укладки

...статора , на которое накладывается устанавливаемая катушка статора так, чтобы ее ось была перпендикулярна оси платформы 6, Выводные концы устанавливаемой катушки подклю" чаются на другой вход блока измерения сдвига Фаз, Намагниченный ротор 2 приводится во вращение и создает вращающееся магнитное поле.Поворотом катушки статора на основании статора 7 вокруг оси вращения платфоРмы 6 добиваются нулевого фазового сдвига между сигналами базовой 5 и устанавливаемой катушками, После этого катушку фиксируют на осноФвании статора 7. Положение установленной катушки отмечают риской на основании статора 7, которая лежит в плоскости риски базовой. 5 катушки на основании 4, Для установления последующей катушки платформу б вместе с основанием...

Номер патента: 871281

Опубликовано: 07.10.1981

Авторы: Бухтеев, Послейдер

МПК: H02K 15/10

Метки: изолирования, магнитопроводов, машин, пазов, роторов, станок, статоров, электрических

...и фиксации магнитопровода 7 относительно выходной фильерьь 12. Планки 9 закреплены на основании 13, снабженном приводом его возвратно-поступательного перемещения. Скосы 14планок 9 обращены друг к другу. Механизм 5 иагнитопровода 7 выполненв виде подпружиненных толкателей, которые расположены на основании междупланками 9 и параллельно им,Станок работает следующим образом.Иагнитопровод 7 устанавливают вгнездо диска 11 поворотного приспособления станка и фиксируют относительно фильеры 12. 4из паза магннтопровода 7 при отходеоснования 13 в исходное положение.После изолировки одного пазамагнитопровод 7 поворачивают наодно пазовое деление и вновь фиксируют относительно фильеры 12.Приводом в станке является электродвигатель с редукторои и...

Номер патента: 871282

Опубликовано: 07.10.1981

Авторы: Апсит, Ивченко, Леонов, Пугачев, Щукин, Яблуновский

МПК: H02K 19/22

Метки: переменнополюсная, синхронная

...фиг. 2 - то же, поперечный разрез.Ъ Машина содержит статор 1 с зубцами якоря 2 и размещенными на них зубцовыми катушками 3 якорной обмотки. Ротор состоит из двух систем когтеобразных полюсов 4, насаженных на вал 5, катушки 6 возбуждения на цилиндрической втулке 7. Щеточвоконтактный узел 8 показан схематично. 4При наличии "к" ветвей число полюсов ротора 2 р и число зубцов якоря 211 связываются соотношением 5 а для обмотки с одной ветвью в фазе Якорная обмотка выполняется из катушек, причем катушки, принадлежащие одной фазе, располагаются на несколь" ких рядом стоящих зубцах якоря. Так для обмотки с 1 =все катушки одной фазы располагаются на 2 ч/а ря дом стоящих зубцах якоря и при трехфазной обмотке щ 3 занимают 1/3 рас рочки якоря.Для...

Номер патента: 871283

Опубликовано: 07.10.1981

Автор: Попов

МПК: H02K 19/36

Метки: синхронная, совмещенная, электрическая

...гармоники поля.Эта цель достигается тем, что обмотка статора содержит 12 р катушечных групп и в фазе соединены последовательно группы с номерами АЙ 2 (М "1) согласно и 2(р-Е)+8 встречно для одной ветви, 2+12(1-) согласно и 12(р - 1)+ 7 встречно для другой ветви, начала групп первой и второй подключены к зажиму фазы, а седьмой и восьмой - к общей нулевой точке и дополнительные выводы выполнены от средних точек ветвей, другие фазы выполнены аналогично и номера их групп чередуются с интервалов в четыре группы, число катушек в каждой группе имеет одинаковое значение при г /2 р-целое число и на единицу больше в нечетных группах по сравнению с четными при г/18 р-целое нечетное число, причем выпрямительные мосты подсоединены к...

Номер патента: 871284

Опубликовано: 07.10.1981

Автор: Севрюгин

МПК: H02K 23/22

Метки: коллекторная, электрическая

...многовичь,ковыми, из медных проводников кругло",го или прямоугольного сечения.Устройство предлагаемой машины иее демпферной обмотки поясняются соответствующим графическим материалом.На фиг, 1 изображен схематическийразрез добавочного полюса и его20обмоток, а также части якоря предлагаемой электрической машины. Электрическая машина содержит станину 1,одностержневой сердечник 2 добавоч 25ного полюса, обмотку 3 возбуждениядобавочного полюса, демпферную обмотку 4, состоящую из двух катушек,образующих один замкнутый контур,секцию 5 якорной обмотки, находящиеся в завершающеи стадии их периодаЗОкоммутации,На фиг. 1 показана схема включениядвухвитковых катушек демпферной обмотки одного добавочного полюса предлагаемой машины, а также токи...

Номер патента: 871285

Опубликовано: 07.10.1981

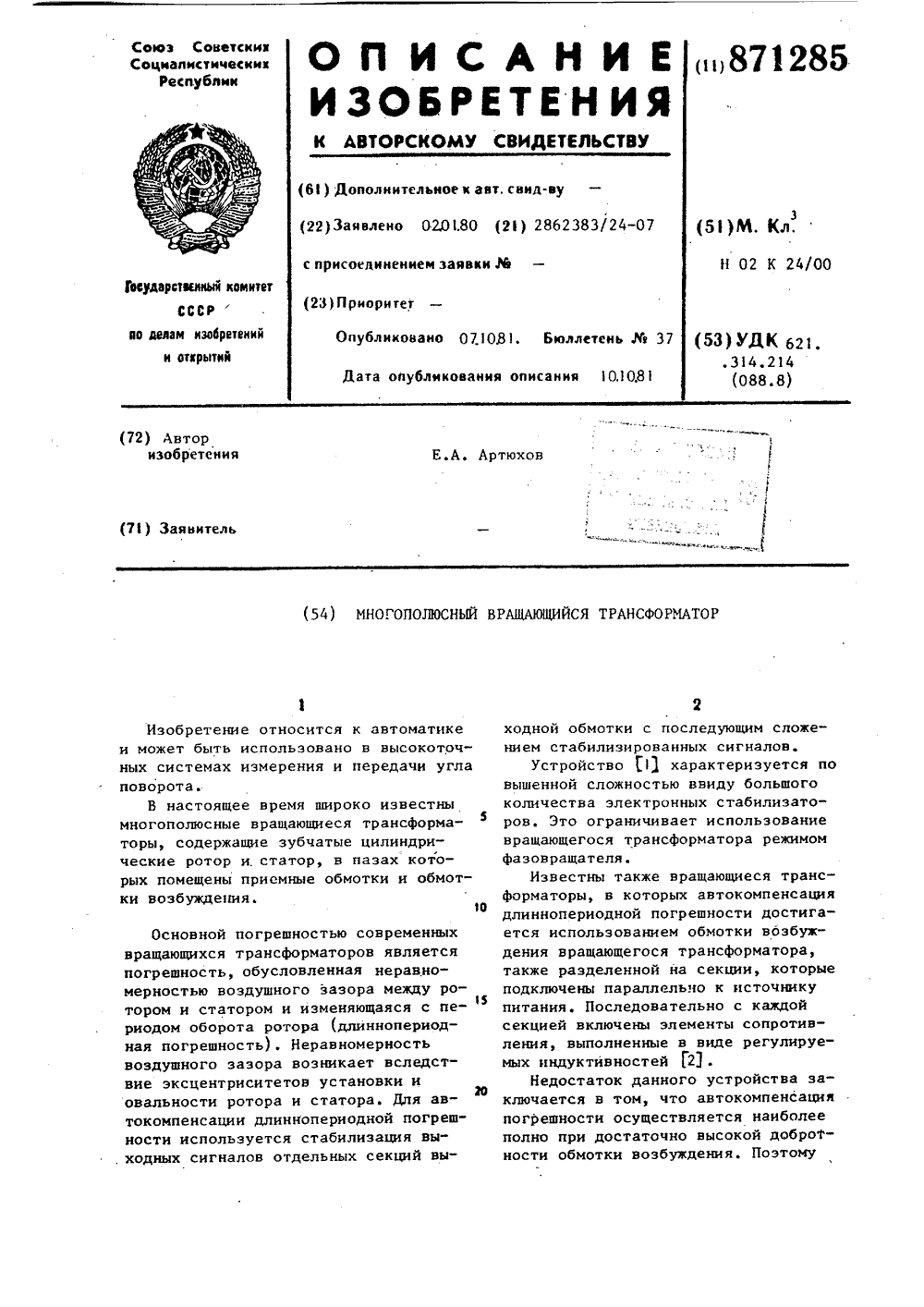

Автор: Артюхов

МПК: H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...обмотке 3 статора подключен источник питания О 14 т. Выходное напряжение О 1 ь, снимается с обмотки 4 ротора.При повороте ротора на угол с выходное напряжение изменяется по законуОЬ,ш = Опят 5и (Р д. Ж зи МОп 1,т= О 51 гцог.где Ю - угловая частота источника питания;- коэффициент трансформации;р - число пар полюсов (коэффициент электрическойредукции),Фф +УЕрЕ"- р - амплитуда длиннопериодной погрешности вращающегося трансформатора;5Ч 0 Чр - индексы фазовой модуляции выходного сигналапары полюсов, обусловленной, например технологическими эксцентриситетами статора 2 г и ротора 3 т 0 (т.е. несовпадением центра заготовкистатора или ротора с центром шпинделя делительного устройства, на кото 5ром осуществляется нарезка шлицов...

Номер патента: 871286

Опубликовано: 07.10.1981

Авторы: Бондаренко, Смищук, Хохлов

МПК: H02K 37/00

Метки: нереверсивный, однофазный, шаговый, электродвигатель

...потоков обмотки 1 О и магнита4 под полюсом 8 приведет к уменьшению магнитных потоков под полюсами7 и 2 и к созданию движущего моментав направлении против часовой стрелки.Одновременно с управляющимимпульсом в секцию 5 компенсирующей обмотки тоже подается импульс тока, Сучетом того, нто постоянная временисекции 5 существенно меньше постоянной времени обмотки 1 О, магнитный по.ток, вызванный током секции 5, нарас-.тает быстрее, причем он должен бытьнаправлен так, чтобы уменьшить магнитный поток магнита 3, создающийфиксирующий момент. Это способствует40увеличению движущего момента в начальной фазе движения, повышая быстродействие двигателя, нескомпенсированный на данном шаге магнитныйпоток магнита 4 тоже способствуетувеличению движущего...

Номер патента: 873331

Опубликовано: 15.10.1981

Авторы: Завгородний, Черепаняк, Чучман

МПК: H02K 1/16

Метки: кольцевой, сердечник, цилиндрический, электрической, якоря

...имеющий зубцы на наружной и внутренней поверхностях, оси которых расположены со скосом к образующим цилинд-, ра 12.Однако в этой конструкции уровень пульсации ЭДС и электромагнитного момента несколько ниже, чем в сердечниках с зубцами, расположенными вдоль образующих, но все же остается достаточно высоким,Цель изобретения - улучшение эксплуа- тационных характеристик путем снижения пульсаций ЭДС и электромагнитного момента.Указанная цель достигается тем,. что в цилиндрическом кольцевом сердечнике якоря электрической машины имеющем зубцы 2на наружной и внутренней поверхнкоторых расположены со скосом кщим цилиндра, скос осей зубцов нной и внутренней поверхности вьпроти воположные стороны.На чертеже изображен предлагадечник, поперечный...

Номер патента: 873332

Опубликовано: 15.10.1981

Авторы: Данилевич, Острейко, Черников, Чубраева

МПК: H02K 1/20

Метки: криогенной, статор, электрической

...конструкцию. Во всех трех вариантах в полости камеры расположены аксиальные ребра 2 корпуса, предотвращающие закручивание жидкости магнитным полем.Каждый из вариантов конструктивного исполнения статора целесообразен в соответствии с требованиями, которые могут быть предъявлены к статору криотурбогенератора.В первом варианте возможно осуществления надежного крепления обмотки статора преимущественно в турбогенераторах с невысокой магнитной индукцией в зазоре, так как происходит насыщение убцового слоя.Второй вариант целесообразен в случае высоких индукций в зазоре, но при этом возникают определенные трудности с креплением обмотки.Третий вариант целесообразен в случае, если индукция в зазоре невелика и нет необходимости вводить...

Номер патента: 873333

Опубликовано: 15.10.1981

Авторы: Бауман, Ивченко, Леонов

МПК: H02K 1/24

Метки: когтеобразными, полюсами, ротор

...поверхности, плоскостности, перпендикулярности к оси ро 3 лектрооборудования АТ:Р 1-.обретения - улучшение харак- частности, автомобильных гене873333 А К Составител Техред А. Бо Тираж 733 Государственного елам изобретений сква, Ж - 35, Рау Патент, г, Ужгорарис фе и ас КорректорПодписноекомитета СССРи открытийшская наб., д. 4/5од ул Проектная 4 едактор Л. Тюринааказ 9066/80ВНИИП 13035,илиал ППзс торцовой поверхностью центральной втулки; на фиг. 2 - то же, с цилиндрической поверхностью.Магнитопровод ротора состоит из первой ступицы 1 с когтеобразными полюсами 2 и центральной втулкой 3, выполненной заодно со ступицей 1, например, литьем. Вторая ступица 4 с когтеобразными полюсами 5 состыкована с выступающей за концы полюсов 2 первой...
