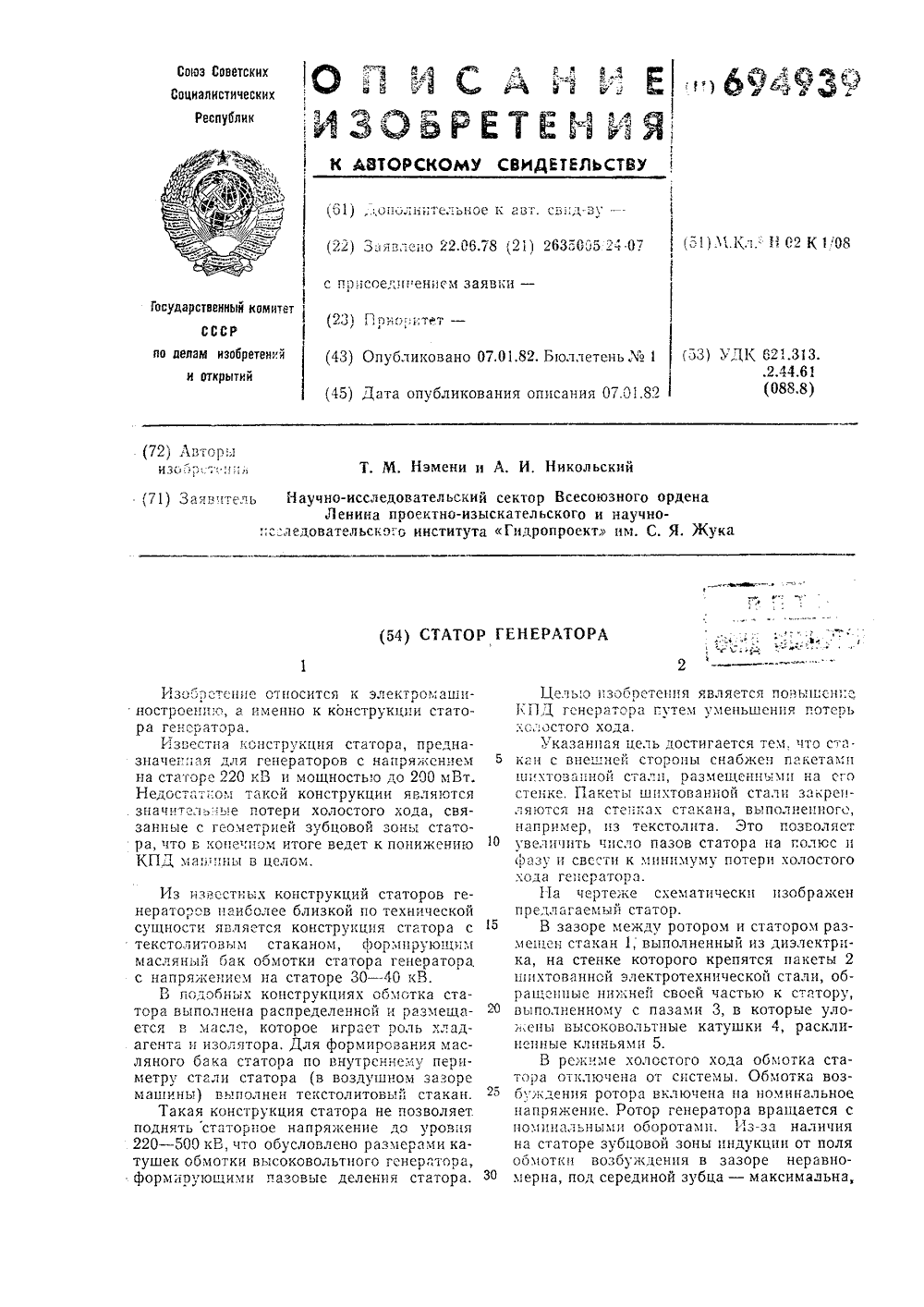

Номер патента: 694939

Опубликовано: 07.01.1982

Авторы: Никольский, Нэмени

МПК: H02K 1/08

Метки: генератора, статор

...его стенке. Пакеты шцхтованной стали заире- ляются на степках стакана, вьГполнецногс, например, пз текстолита, Это позволяет 10 увеличить число пазов статора ца голюс иГЬазу и свести к минимуму потери холостого хода геГГсратсра.На чертеже схематически изображенпредлагаемый статор.В зазоре между ротором и статором размещен стакан 1, выполненный из диэлектрика, на стенке которого крепятся пакеты 2 шцхтованнсй электротехнической стали, обращсчшые них;ней своей частью к статору, 20 выполненному с пазами 3, в которые улов,ецы высоковольтные катушки 4, расклинеццые клиньями 5.В режиме холостого хода обмотка статора откл.счена от системы, Обмотка воз 2 д бгжденГГя ротора включена на номинальноЕнапряжение. Ротор генератора вращается с 11 омц 1...

Номер патента: 898555

Опубликовано: 15.01.1982

Авторы: Коренцвит, Сафиуллина, Суханов

МПК: H02K 1/24

Метки: массивный, полюс, ротора

...чертеже показан предлагаемый 1полюс ротора, продольный разрез.Козырек 1, выполненный в виде от-.дельной детали из немагнитного материала например сталь, чугун), удержива- Иется на торцовой поверхности сердечникаполюса 2 при помощи болта 3 и нижнего зубкозырька 4. Торцы сердечников полюсови сердечника статора 5 в зоне воздушного зазора машины совпадают, Козы 3 89855 рек удерживает катушку возбуждения б; от перемещения в радиальном направлении под действием центробежных сил.Медный сегмент 7 помещен между сердечником и козырьком и прижат болтом 8 к поверхности сердечника полюса.При этом разгружается консольная часть козырька от действия центробеж- ных сил, создаваемых массой сегмента. Соединение сегментов соседних полю-О сов...

Номер патента: 898556

Опубликовано: 15.01.1982

Авторы: Ладыка, Марков

МПК: H02K 1/30

Метки: внешний, ротор, электродвигателя

...и требует специального оборудования для сборки, сварки или пайки.Целью изобретения является повышение технологичности изготовления и снижение материалоемкости армирую щей втулки при сохранении достаточной прочности.Эта цель достигается тем, что втулка выполнена как единое целое из дискообразной стальной пластины, и 13 упомянутые части втулки соединены при помощи полого усеченного конуса, на боковой поверхности которого рас положены вырубленные из нее отагнутые в противоположных направлениях секто-, ра, торцы которых со стороны большого основания. конуса образуют дополнительную опорную поверхность для вала.На фиг. 1 изображен внешний ротор электродвигателя, продольный разрез; на фиг. 2 - вид А на фиг. 3 и 4 (на армирующую втулку); на...

Номер патента: 898557

Опубликовано: 15.01.1982

Авторы: Иванов, Масленников, Новосадов, Погуляйко, Чжен, Чириков

МПК: H02K 3/22

Метки: аксиального, жидкости, обмотки, охлаждающей, полых, проводников, ротора, слива

...изоляционную втулку.,На чертеже изображен аксиальныйузел слива охлаждающей жидкости, про- Одольный разрез.В аксиальном отверстии вала 1 расположен отвод 2 от обмотки ротора,выведенный за пределы лобовой части на- фружу, Изоляция конца отвода от вала 13осуществляется изоляционными втулками 3 и 4, имеющими уплотнение 5 поотверстию в валу и уплотнение 6 понаружному диаметру отвода,Между сопрягаемыми изоляционнымивтулками установлено кольцо 7 с уплотнением между втулкой и отводом)проводника с нанесенной на его поверхности негигроскопичной изоляцией 8,Уплотнение этих деталей достигается дпосредством ежатия кольца гайкой 9через изоляционную втулку.В процессе работы охлаждающая жидкость, сливаемая из обмотки по кана.лу 10 в отводе 2 в камеру...

Номер патента: 898558

Опубликовано: 15.01.1982

Авторы: Беликова, Дегтев, Радимов

МПК: H02K 3/28

Метки: двухскоростная, обмотка, полюсопереключаемая, трехфазная

...по том (1.,сов и,пе вы ни нным двиг начением еля, а ошение оот ндукциияющим ном ос дву сов- 1,536К и ук ладки э тих за того, чтоожены в дух Ц ние тех- использо изобретения - упрощукладки и повышени тивных материалов. олог ия а ная еме полю сс в/,олняетз 6 Кк оящей соя групп катушки е п я к алую дер шие катушки выполняются с шагом у=5и занимают весь объем паза, малые нима катушк с шагом у = бъема паза. оловин Изобретение относится к полюсореключаемым обмоткам переменного ока и может быть использовано при зготовлении двухскоростных асинхронных машин,Извесны двухслойные с2-4 11.Однако автоматизацибмо ток за труди ена и затушки обмоток распол хскоростные обмоткиотношением чисел полюслоях,Наиболее близкой к предлагаемойпо технической...

Номер патента: 898559

Опубликовано: 15.01.1982

Авторы: Клычков, Прихода, Смаль, Яковлев

МПК: H02K 3/48

Метки: статор, электрической

...кли магищих 20является ньев И вследсткрепления обиз ви того ненадежнос ки статора. ние относится к электро аль и А,И. Яковлев.,89855 полненные немагнитным материалом, например напрягающим цементом, и арми- рованы металлическими прутками 6, расположенными вдоль всего клина в поперечной плоскости с зазором относительно друг друга.Армирующие прутки 6 могут быть размещены в один или несколько рядов и своими торцовыми поверхностями сопряжены со стенками пазов 2 магнито провода. Соотношение глубины пазов 5 клиньев и глубины размещения прутков 6 в клиньях 4 может быть больше или 9 4закрепленную в пазах магнитопроводапосредством клиньев, выполненных намагнитодиэлектрической основе и имеющих продольные пазы, о т л и ч а ю -щ и й с я тем, что, с...

Номер патента: 898560

Опубликовано: 15.01.1982

Авторы: Авилов, Ющенко

МПК: H02K 13/10

Метки: машин, щетка, электрических

...например датчика Холла 5.Ширина сбегающей части 3 щетки меньше ширины изоляции 6 между коллекторными пластинами 7, Щетка имееттакжевходные 8 и выходные 9 электродц датчика 5.Во время работы электрической машины сбегающая часть 3 щетки 1 самостоятельно контактирует только с однойколлекторной пластиной, при этом ток 3разрыва между сбегающей частью 3щетки 1 и коллекторной пластиной 7вызывает магнитный поток, замыкающийся по сердечнику 4 через датчик Холла 5, Электрический сигнал на выход- Зрных электродах 9 датчика 5, которыеподсоединяются к измерительной цепи,пропорционален только величине магнитной индукции в зазоре магнитопровода, если напряжение на входныхэлектродах 8 дачика 5 поддерживаетсяпостоянным по величине и направлению.При...

Номер патента: 898561

Опубликовано: 15.01.1982

Автор: Лепешкин

МПК: H02K 15/04

Метки: изоляции, машин, обмоток, опрессовки, пазовой, термообработки, электрических

...О навливается необходимый наклон каждого Ряда струбцин. К каждой струбцине шарнйрно присоединены вертикальный рычаг 6 с захватом 7 и горизонтальный рычаг 8 с роликом 9. Тяги 10 шарнирно в соединяют вертикальный рычаг и гайки 11 ходового винта 12. Внутри каждого ряда струбцин расположены пресс-формы 13, снабженные нагревательными элементами. Пресс-формы вместе с рейками 14 образуют короб, внутри которого располагается прессуемая часть обмот" ки 15.Устройство работает следующим образом. 23После укладки прессуемой обмотки между пресс-формами и рейками вертикальное нажимное устройство поворачи" вают в горизонтальное положение. От электродвигателя 16 через редуктор 17 в и ходовой винт гайке сообщается вертикальное перемещение. Шарнирно...

Номер патента: 898562

Опубликовано: 15.01.1982

Авторы: Бугянис, Каралюнас, Ковас, Сятковский

МПК: H02K 17/04

Метки: асинхронный, однофазный, электродвигатель

...ос Пакет ротора состоит из час му р асин жащи част коро полн ектродвид стато- коротко 4 коток н рото Изобрете ким машинам асинхронным быть исполь электроприв фаэной сетиИзвестен ель достигается тем,что полнен однопакетным, а ротор разделен на две части, выиз магнитопроводящего мараэличными потерями.теже схематически изображен мый электродвигатель, раз-89856 Формула изобретения 1965/72 Тираж 718 Подписное ВНИИПИ За Уж лиал ППП "Патен ул,Проектная,с различными активными потерями, выгполненных по длине ротора.Предлагаемый электродвигатель работает следующим образом.При подключении обмотки к сети переменного напряжения по ней протекает ток, создающий в частях 5 и 6 магнитопровода ротора соответственно пульсирующие магнитные потоки Ф и ф...

Номер патента: 898563

Опубликовано: 15.01.1982

Авторы: Филатов, Цой

МПК: H02K 17/32

Метки: двухроторный, электродвигатель

...луч еля валу дви разви что наннего льшем, чем гате Изобретение относитс ным асинхронным электро Известны двухроторны электродвигатели с конц положенными роторами 11 Недостатком таких эл лей является невозможно разгона рабочего механи ми маховыми массами,Наиболее близкими по сущности к предлагаемом электродвигатели с конц положенными ротррами, у ренний ротор свободно в подшипниках 1 2 1. Недостатком этих э является невозможност больших скольжениях. Цель изобретения - по ного разгона двигателя при маховь 1 х массах и работы пр скольиениях. Эта цель достигается те торцовых поверхностях внутформула изобретения Составитель В, КрасновРедактор М. Петрова Техред М. Рейвес Корректор Л. Оеньо 965/72 Тираж 7 ВНИИПИ Государстве по делам...

Номер патента: 898564

Опубликовано: 15.01.1982

Авторы: Ковалев, Ковалева, Тазов, Хрущев

МПК: H02K 17/42

Метки: асинхронный, тахогенератор

...- повышение точности тахогенератора.25 Указанная цель достигается тем, что в асинхронный тахогенератор, содержащий ротор, обмотку возбуждения и30 выходную обмотку, введен блок, реализующий функцию Ч = Ч 0, а выходнаяВыхобмотка снабжена дополнительным выводом, соединенным с одним входом блока, другой вход и один из выходов которого соединены с одним из концов выходной обмотки. 1 При относительной частоте вращения ротора 1 асинхронного тахогенератора Ч ЭДС выходной обмотки 3 Ч 1+1 Чгде О - напряжение возбуждения асинхронного тахогенератора;а, р - коэффициенты, определяемыесобственными параметрами обмоток и намагничивающегоконтура синхронного тахогенератора.На вход блока 4 подается напряже- ние где К - отношение числа витков части...

Номер патента: 898565

Опубликовано: 15.01.1982

Авторы: Артюхов, Геравкер

МПК: H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...неравномерностью воздушного зазора, Этапогрешность пропорциональна крутизнеК изменения ЭДС пары полюсов выходнойобмотки при изменении, например, отЗОэксцентриситета установки ротора(статора), воздушного зазора междузубцами взаимодействующих между собойпар полюсов статора и ротора, Такимобразом, уменьшая величину К, можноуменьшить рассматриваемую погрешность, а в пределе при К = 0 свестиее к нулю,Для выполнения условия К = 0 не"обходимо регулировать ток, протекающийв витках обмотки возбуждения, составляющих пару полюсов таким образом,чтобы значение ЭДС, наводимой в витках выходной обмотки, оставалось неизменным при изменении зазора.В известных устройствах величинатока возбуждения определяется сопротивлением всей обмотки...

Номер патента: 900368

Опубликовано: 23.01.1982

Авторы: Делекторский, Младенцев, Никаноров, Первушин, Попонин, Ушаков

МПК: H02K 1/06

Метки: переменного, электродвигатель

...по обе стороны от торцов статора 1 через немагнитные промежутки 5 и 61 Вследствие неточности начальной . установки пакета ротора 2 относительно пакета статора 1, неоднородности лобовых частей обмотки и при акси ф альной магнитной несимметрии машины возникает аксиальная сила притяжения сердечника-ротора 2 к якорю-статору 1, стремящаяся привести ротор 2 в симметричное относительно статора Зф 1 положение. Экспериментальный график зависимости аксиальной силы Г от функции смещения ротора показан на фиг, 2.При установке компенсирующих. ко Й лец 3 и 4 на валу без пакета ротора 2 в симметричное относительно статора положение (фиг. 1) часть магнитно 4го потока статора 1 замыкается на ближние к статору 1 торцы компенсирующих колец 3 и 4. Это...

Номер патента: 900369

Опубликовано: 23.01.1982

Авторы: Беликова, Дегтев, Радимов

МПК: H02K 3/28

Метки: варианты, двухскоростная, ее, обмотка, полюсопереключаемая, трехфазная

...упрощением технологии изготовления и повышенным сроком ее использования.Формула изобретения1. Трехфазная двухскоростная полюсопереключаемая обмотка с переклю чением чисел полюсов по схеме УУ/Ь в отношении 2 р,: 2 р = 2 : 4 в числефпазов статора 2, кратном 12, содержащая шесть катушечных групп, о тл и ч а ю щ а я с я тем, что, с пелью упрощения технологии изготовления и экономии изоляционных материалов, обмотка выполняется цепной с несплошной фазной зоной, однослойной, с шагом у = 21 /3-1 с числом катушек в катушечной группе, равном 2/12.фсрВ то же время обмоточные коэффи-, циенты схемы Даландера с шагом у=7 составляют:К = 0,76Ю 2 р:2К ,= 0,808К = 0,784.Обмоточные коэффициенты схемы, изображенной на Фиг. 2, следующие:- 0,786щ тр=яК...

Номер патента: 900370

Опубликовано: 23.01.1982

Авторы: Галиновский, Лущик

МПК: H02K 3/28

Метки: машин, обмотка, переменного, трехфазная, электрических

...одно; 12, слойные катушки числом и шагом24 Р.)Т, У эл. рад. Однослойнь)е катушки имеют в два раза большее число витков по сравнению с двухслойными.фазы располагают друг от друга на расстоянии - 1( эл. рад (фиг . 1) .ЪПри укладке данной обмотки в серийный магнитопровод, число пазов которого должно быть к = 24 р и (и - любое целое число), 253 пазов не заполняются медью, и еще 257. пазов заполняются обмоточным проводом наполовину. При изготовлении специального магнитопровода незаполняемые пазы должны быть исключены, а заполняемые наполовину соответственно уменьшены,При питании обмотки от трехфазной сети создается два вращающихся в одну сторону магнитные поля числом полюсов 2 ри 2 р(, р; р= 4.Трехфазная система синусоидальных токов,...

Номер патента: 900371

Опубликовано: 23.01.1982

Авторы: Бан, Попов, Сипайлов, Хорьков

МПК: H02K 7/02

Метки: генератор, ударный

...размещена якорная обмотка.На Фиг. 1 представлен ударный генератор, разрез; на фиг. 2 - статорное кольцо, на Фиг. 3 - хвостовик," на фиг. 4 - обод.Ударный генератор содержит остов 1 и кольца 2, выполненные из прочного изоляционного материала, на которые уложена якорная обмотка 3. Обмотка якоря выполнена трехфазной и закреплена стеклобандажом с последующей пропиткой, Остов 1 напрессован на хвостовики 4, которые зафиксированы в стояковых опорах 5. Выводы обмотки статора выполнены через центральное отверстие в хвостовике. Лобовые части якорной обмотки экранированы бандажными кольцами 6. Шихтованный внешний магнитопроводящий ротор 7 запрессован в трубу 8. На 4трубе приварены направляющие 9, на которых закреплены маховики 10, выполненные...

Номер патента: 900372

Опубликовано: 23.01.1982

Авторы: Вилин, Денисов, Козлова, Полубояринов, Суворкин, Эйбщиц, Яковлев

МПК: H02K 9/19

Метки: жидкостным, охлаждением, электрическая

...валу, Втулка предназначенадля увеличения нагнетательной способности вала. С другой стороны от боч 2 4ки ротора 3 размещена неподвижная,схватывающая вал, выгородка 9, выполненная, например, в виде втулки, прикрепленной к корпусу 2. Статор 1снабжен аксиальными каналами 10. Зазором между статором и ротором образован кольцевой канал 11. Каналы 5,)О и )1 предназначены для обеспече-ния аксиальной циркуляции охлаждающего агента.Выгородка 9 делит внутреннюю полость машины с одной стороны от бочкиротора на камеры 12 и 13. С другойстороны от бочки ротора внутренняяполость машины образует камеру 14.В первом варианте выгородка 9представляет собой сплошную втулку( без отверстий), а вал со сторонывыгородки крепится внутри корпуса машины на опоре 15,...

Номер патента: 900373

Опубликовано: 23.01.1982

Авторы: Боренштейн, Орлов, Рубинчик

МПК: H02K 15/08

Метки: комплекта, машин, обмотки, переноса, секций, электрических

...в зацепление с пальцами 7 поворотного диска 8 (Фиг3)Механизм 9 поддержки концов секций ".снабжен направляющими кулачками 10.Диаметр поворотного штыря 4 со сто- ороны выступа 5 равен зазору между сек-циями в лобовой части, а величинавыступа 5 не превышает толщину профиля секции (фиг. 4).Устройство работает следующим образом.При перемещении подвижного элемента 1 к комплекту секций поворотныештыри 4 с выступами 5 свободно, самоустанавливаясь по лобовой части укомплекта секций, входят в пространство между секциями, вследствие того, что жесткость штырей, вставленных в ступенчатые отверстия 3 направляющей втулки 2, меньше жесткостилобовой части секций. Это позволяетконцам поворотных штырей 4 с выступами 5 иметь две степени свободы...

Номер патента: 900374

Опубликовано: 23.01.1982

Авторы: Арустамян, Атабекян, Жуловян, Панарин, Седракян, Шевченко

МПК: H02K 19/06

Метки: редукторный, электродвигатель

...на двух соседних полюсах 2-13. В общем случае в фазы вклюОчены к пар обмоток 17 полюсов 2-13,отделенных друг от друга 2(в) полюсами 2-13. Фазы трехфазной машины могут быть включены в треугольник или звезду, Обмотки 17 полюсов2-13 одной Фазы могут быть включеныпараллельно или последовательно. Электродвигатель работает следующим образом. Я11 ри включении обмотки 17 статора 1, например.трехфазной машины, в трехфазную сеть переменного тока по обмотке 17 полюсов 2-13 начинает протекать ток. Токи соседних фаз име- ц ют временной сдвиг 2 В /ш (фиг. 3), Эти токи создадут н.с. полюсов2-13, распределение которой по рас 74 4точке двигателя в различные момен -ты времени приведено на фиг, 3 и 4,В момент времени со (фиг. 3).ток имеет...

Номер патента: 782689

Опубликовано: 23.01.1982

Авторы: Кириллов, Огородников, Остапенко

МПК: H02K 44/06

Метки: индукционный, линейный, насос, цилиндрический

...индукционных насосах примагнитных числах Рейнольдса Р,5 1 профильскорости токопроводящей жидкости становится неоднородным."В результате насос работает неустойчиво, вознйкают колебаниядавления и"расхода, что приводит к появлению значительных вибраций койтура и"является недопустимым при эксплуатации насосов, например, в основных контурах быстрых реакторов.Цельюизобретения является повышениеэффективности путем устранения неустойчивости работы насоса, выражающейся в наличии колебаний давления и расхода при больших параметрах электромагнитного взаимодействия.Цель достигается тем, что в предлагае.мом цилиндрическом линейном индукционном" насосе, -содержащем индуктор с трехфазной обмоткой и линейный кольцевойианал с элеквропроводящими...

Номер патента: 782690

Опубликовано: 23.01.1982

Авторы: Кириллов, Огородников, Остапенко

МПК: H02K 44/06

Метки: индукционный, линейный, насос, цилиндрический

...приводит к возникновению перетоков,Цилиндрический линейный индукционный насос, содержащий кольцевой канал, охватывающий вйутренний мачнитопровод, 25 обмотку в виде дисковых катушек, наружныи магнитопровод, состоящий из м секций по длине насоса при п пакетов в каждой секции, о т л и ч а ю щ и й с я тем, что, с целью уменьшений колебаний расхода и М давления-путем уменьшения степени неод"нородности немагнитного зазора, каждая секция магнитопровода поверну 1 а вокруг оси канала относительно предыдущей секции на угол 3600/мп.З 5, Источники информации, принятые вовнимание при экспертизе:1, Баранов Г, А., Глухих В, А Кириллов И. Р. Расчет и проектирование индукционных МГД-машин с жидкометалличес ким рабочим телом. М., Атомиздат, 1978,2,...

Номер патента: 901495

Опубликовано: 30.01.1982

Авторы: Баскаков, Гришин, Евсеев

МПК: E21C 37/00, H02K 33/12

Метки: колебаний, механических, образования

...зарядный вентиль 5. Диод 6 обеспечивает протекание тока через обмотки 3 при закрытом зарядном вентиле 5.Выключатель 7, шунтирующий обмотку 4 якоря, имеет в цепи управления последовательно включенные контакты датчика 8 на 3 1 О 2 О 25 зо зз копленной магнитной энергии, замыкающиеся при образовании заданного уровня магнитного потока энергии, в воздушном зазоре магнитопровода 1 и 2 и контакты датчика 9 положения якоря.Конструктивно датчик положения якоря содержит подвижный контакт, закрепленный на якоре, и неподвижный - на статоре. Замыкание контактов происходит при наличии нагрузки на рабочем органе 10 и перемещении жестко связанного с ним якоря внутрь устройства. В случае отсутствия нагрузки на рабочем органе 10 якорь выдвигается...

Номер патента: 902042

Опубликовано: 30.01.1982

Авторы: Бармина, Васанов, Копелянская, Фатеев

МПК: G01B 7/30, H02K 24/00

Метки: поворота, угла, фазу

...грубого отсчетачувствительные элемец - ты грубого отсчета установлены с возможностью их перемещения относительно зубцов статора и ротора датчика с последующей фиксацией, магни 45 топроводы чувствительцых элементов грубого отсчета выполнены из постоянных магнитов, а маркерные элементы грубого отсчета выполнены из магцито. мягкого материала.На Фиг.1 представлен преобразова 50 тель угла поворота в Фазу; на Фиг.2- чувствительный элемент грубого отсчета.Преобразователь содержит неподвижный зубчатый статор датчика 1, укреп ленный на входном валузуб .атый ротор 2 датчика, два зубчатых модулятора 3 и 4, магнитно связанных с зуб 2 4чатым статором 1 и ротором 2 соответственно и укрепленных ца роторе5 двигателя, неподвижный статор...

Номер патента: 902154

Опубликовано: 30.01.1982

Авторы: Дебельский, Лесохин

МПК: H02K 5/15

Метки: электрическая

...образующей канавки корпуса.902154 3На фиг, 1 представлена машина,продольный разрез, на фиг, 2 - сечение А-А на фиг. 1.Электрическая машина 1 содержитщит 2, корпус со статором 3 и ротор4. Щит 2 имеет радиальную часть 5 свыполненной на ней аксиально высту"пающей частью 6, входящей в расточкукорпуса, и отверстия для проходакрепежных элементов, например, винтов, В корпусе выполнена кольцеваяпроточка 7, Винты 8, проходящие через отверстия щита, ввертываются врезьбовые отверстия пластин 9,имеющих неодинаковые расстояния отоси резьбы до образующей каждую плас.тину поверхности (поВерхностей).Пластина 9 конструктивно выполнена,с расстоянием Г от оси резьбы,меньшим, чем расстояние В от тойже оси до образующей расточки коркуса. Поэтому, при...

Номер патента: 902155

Опубликовано: 30.01.1982

Авторы: Зоненштейн, Ивачев, Кондратьев, Отченаш

МПК: H02K 9/04

Метки: электрическая

...отверстия для входа и выхода охлаждающего воздуха, расположенные со стороны, противоположной лопаткам.На чертеже представлена предлагаемаяэлектрическая машина с полым якорем, разго РезПредлагаемое устройство содержит полый немагнитный якорь 1, консольно закрепленный на несущей втулке 2, на боковой поверхности которой расположены вентиляционные лопатки 3. Внутри полого яко902155 Формула изобретения 4-дб Составитель Л. Карцева Редактор М. Янович Техред А. Бойкас Корректор С. Щомак Заказ 124 266 Тираж 718 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4ря размещен индуктор, состоящий из полюсов 4 и ферромагнитной...

Номер патента: 902156

Опубликовано: 30.01.1982

Авторы: Гаевская, Куценко, Любарцев, Пилюгина, Яковенко

МПК: H02K 9/20

Метки: закрытая, обдуваемая, электрическая

...вращения вентилятора-теплообменника.Питание обмотки 14 магнитопровода 8асинхронного двигателя осуществляется отколлектора 4 охлаждаемой машины. Триравноудаленные точки коллектора соединены с помощью отводов Г 5 с обмоткой 14статора. Отводы уложены в каналы 16, выполненные в валу 5. Обмотка и магнитопровод асинхронного двигателя выполненыводонепроницаемыми. При охлаждении асинхронного двигателя, содержащего магнитопровод с обмоткой и короткозамкнутый ротор, (фиг. 3) питание обмотки 14 торцового асинхронного двигателя осуществляется от сети переменного тока. Для этого на валу 5 установлены контактные кольца 17, соединяющие обмотку 14 с сетью переменного тока,При работе машины охлаждающая жидкость под действием центробежных сил...

Номер патента: 902157

Опубликовано: 30.01.1982

Авторы: Зоненштейн, Отченаш

МПК: G01P 3/00, H02K 11/00, H02K 5/08 ...

Метки: постоянного, тахогенератором, электродвигатель

...конструкции тахогенератор отделен от силового щеточно-коллекторного узла подшипниковым щитом, выполненным из электропрово дящего материала, то коммутация токов всиловой цепи двигателя не будет наводить в обмотке якоря тахогенератора ЭДС. Недостатком этой конструкции является то, что элементы крепления ротора, тахогенератор-шайба и винт - увеличивают осевую длину двигателя. Кроме того, такая конструкция делает невозможным применение в двигателе полого вала, который способству902157 Формула изобретения Составитель С. Шутова Редактор М. Янович Техред А. Бойкас Корректор М. Демчик Заказ 124 2/66 Тираж 7 8 Подписное ВНИИПИ Государственного, комитета СССР по делам изобретений и о крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал...

Номер патента: 902158

Опубликовано: 30.01.1982

Авторы: Бондаренко, Егоров, Ломов, Минаев, Яковенко

МПК: H02K 13/10

Метки: машин, щетка, электрических

...которого расположен изолированный от основного дополнительный проводящий слой, дополнительный проводящий слой не доходит до контактной поверхности щетки в нижней ее части, электрически соединен с основным проводяШим слоем в верхней торцовой части щетки и изолирован от основного проводяшего слоя щетки слоем сегнетоэлектрика типа титана бария.На 1 е 1)теже показан 1 е 1 с. рукция це 1- ки для электрических ма)цин.Щетка состоит из основного 1 и дополнительного 2 проводяших слоев, изолироВанного сОя 3 из титаната 011 рия между с 1051- ми и токопровоу,япего жгута 4. Дополни. тельный проводящий слой 2 расположен по боковой цоверхноти основного с,.:Оя 1, не доходит до контактной поверхности щетки в нижней ее части и электрически соединен с...

Номер патента: 902159

Опубликовано: 30.01.1982

Авторы: Макаровский, Прудников, Скороспешкин, Трошин, Чеботков

МПК: H02K 13/14

Метки: коллекторной, коммутации, постоянного, улучшения, электрической

...создаваемого ви-ком, по которому протекает якорный ток, в сигнал постоянного тока. Магнитные диоды 9 совместно с операционным усилителем 10 составляют датчик якорного тока.Выходное напряжение операционного уси 4 215 36 з :О лителя 10 пропорционально величине якорного тока машины 7.Управляемый усилитель 1 мощности настраивается таким образом, что при пряиолипейной коммутации, когда сигнал с элементов 8 управления, характеризующих ;е.иу добавочного тока при ускоренной или замедленной коммутации, равен нулю, ,силитель 1 моцности ооеспечивает начальый ток в обмотке 2, соответствующИй настройке дополнительных полюсов на середину зоны безыскровой работы. При изменении характера коммутации изменяется сигнал с управляющих элементов 8, который...

Номер патента: 902160

Опубликовано: 30.01.1982

Авторы: Коломиец, Лопатинский, Максимов, Фоков

МПК: H02K 15/00

Метки: машин, обмоток, обрезки, электрических

...закрепленным на нем пальцем 9, который через продольный паз 10 в оп 2 о равке контактирует с упорами 3 валика 2.На фланце 7 закреплена крышка 11. в которой установлены оси, смещенные относительно центра оправки, с закрепленными на них режущими сегментами 12. На осяхсегментов 12 з(5 крсцг(сны;цсс-(сргц( з, ц- ходя(циес 5 в зацеп.(еции с змбчатым колесом б.Устройство для обрезки (5 бг Ок эл ктрических машин работает след,(о,и оо разом.В исходном положении у(". р(.й(с(:о цнс, водят к лобовой части обмотки электрической машины, цри этом Осц головки и электрической машины совцс 5 да(сгг, а режущие сегменты 12 не касаются обмотки эл ктрицеской машины. При врац;ецпи оправкисегменты 12 цод действием це(ггробежной силы симметрично поворачиваются...
