H02H — Схемы защиты электрических линий, машин и приборов

Номер патента: 1683113

Опубликовано: 07.10.1991

Авторы: Соколов, Филатов, Фокин

МПК: H02H 3/06, H02J 3/24

Метки: включения, линии, однофазного, повторного, электропередачи

...резисторов дает существенную зкономию.При осуществлении предлагаемого способа формируют сигнал от пусковых органов ОАПВ, подаваемый на входа блока 1 фиксации предаварийной моЩности, сигналы от избирательных органов ОАПВ, подаваемые на входы блока 4 выбора выключателя тормозного резистора, и сигнал от включающих реле ОАПВ, подаваемый на вход блока 6 отключения тормозных резисторов.При появлении сигнала от релейной защиты, действующего на отключение линейных выключателей и фиксируемого пусковыми органами ОАПВ, датчиком мощности 2 и блоком 1 фиксации предаварийной мощности формируется сигнал, соответствующий значению мощности генератора в предаварийном режиме, который поступает на вход компаратора 3.Компаратор 3 сравнивает значение...

Номер патента: 1683114

Опубликовано: 07.10.1991

Авторы: Дубовский, Краснухин, Пономарева, Савоськин

МПК: H02H 3/17

Метки: защитного, изолированной, нейтралью, отключения, сети

...проводе тиристорного электропривода 18 ток утечки протекает через катодную группу тиристоров электропривода 18, сопротивление Ву 1 утечки, землю, выпрямитель 10 и в, соответствующую фазу работы коммутатора 11, через группу вентилей 14,При замыкании в отрицательном проводе электропривода 18 образуется замкнутый контур для протекания тока утечки через группу вентилей 13, коммутатор 11, выпрямитель 10, землю, сопротивление уте и Яу 2 и анодную группу тиристоров электропривода 18. При утечке в фазных проводах питающей сети ток замыкается через обе группы вентилей 13 и 14.Как следует иэ изложенного, измерение сопротивления утечки при замыкании в фаэных проводах контролируемой сети осуществляется в обе фазы работы коммутатора 11. Сигнал,...

Номер патента: 1683115

Опубликовано: 07.10.1991

Авторы: Гирченко, Корчемный, Филоненко, Юсупов

МПК: H02H 3/44, H02H 5/04, H02H 7/08 ...

Метки: защиты, перегрева, увлажнения, электродвигателя

...посто 55 5 10 15 20 25 30 35 40 45 янной времени нарева электродвигателя в режиме защиты от управления, При этом контур 31 разомкнут, Так как посгоянная времени нагрева электродвига геля зависит от температуры и влажности окружающей среды, в блок 3 теплового аналога включены измеритель 5 влажности с резистивным оптроном 37 на выходе и датчик 4 температуры на позисторе. При увеличении температуры и влажности окружающей среды постоянная времени нагрева увеличивается, поэтому увеличивает свое сопротивление фотарезистор оптрона 37 и позистор 4, тем самым корректируя постоянную времени.С выхода блока 3 теплового аналога конденсатора Зб сигнала, пропорциональный температуре обмоток пос.гупает на неинверсный вход разнастного усилителя 16. По...

Номер патента: 1683116

Опубликовано: 07.10.1991

Автор: Бутев

МПК: H02H 5/04, H02H 7/08

Метки: защиты, постоянного, тепловой, электродвигателя

...срабатывания защиты определяется исходным разбалансоМ моста при холодном состоянии машины и регулируется с помощью резистора 5. Уставка срабатывания практически не зависит от температурц 5 10 15 20 25 30 35 40 Параметры. резисторов 4 и 5 выбираются так, чтобы срабатывание защиты вследствие уравновешивания моста, образванного ими совместно с контролируемой обмоткой 2 и токоизмерительным шунтом 3, при котором выполняется равенство Вгй 4 = Взй 5, наступало бы только при максимально допустимом перегреве машины, т,е. при выбранной в качестве уставки ее температуре, а следовательно, и температуре контролируемой обмотки,Устройство работает следующим образом.В номинальном режиме, когда ток якоря 1 отличен от нуля, а температура машины...

Номер патента: 1683117

Опубликовано: 07.10.1991

Автор: Дмитренко

МПК: H02H 7/08

Метки: защиты, переменного, электродвигателя

...симистора 4, и он запирается, Поскольку контакт 6 первого путевого выключателя разомкнуты; в цепи первой кнопки управле 5 10 15 20 25 30 35 ния вклкчить электродвигатель в прямом направлении вращения с помощью замыкания замыкающего контакта 8 этой кнопки нельзя. При замыкании контактов 10 второй кнопки управления отпирается второй симистор 5, электродвигатель 1 и его рабочий орган перемещаются в реверсивном направлении. Так же как первый симистор 4, второй симистор 5 поддерживается в открытом состоянии и после размыкания контактов 10 второй кнопки управления за счет разряда второго конденсатора 20 на его цепь управления через второй резистор 18, При достижении рабочим органом второго путевого выключателя 7 его контакты замыкаются,...

Номер патента: 1683118

Опубликовано: 07.10.1991

Авторы: Курдюков, Листенгартен, Мустафаев

МПК: H02H 3/08, H02H 7/08

Метки: защиты, повреждения, трехфазного, электродвигателя

...обмотка 5, но катушка 31 реле остается включенной через открытый тиристор 30 от источника 33 питания до выяснения причины отключения электродвигателя,После устранения неисправности нажатием раэмыкающей кнопки 34 прерывается ток в цепи тиристора 30 и обмотки реле 31, После отпускания кнопки 34 и замыкания ее контактов устройство-приходит в исходное состояние, замкнутый контакт 32 подготавливает цепь питания катушки магнитного пускателя 4 для повторного пуска.Следует заметит, что время заряда конденсатора 16 до порогового значения зави 16 Г 1 830 достигает порогового значения, то произой 45 50 55 сит от напряжения на конденсаторе 42 фильтра трехфазного выпрямителя 39.Чем выше напряжение на выходе выпрямителя 39, тем быстрее величина...

Номер патента: 1683119

Опубликовано: 07.10.1991

Авторы: Дзюбан, Житников, Камшицкий, Маренич, Сидоренко

МПК: H02H 3/08, H02H 7/08, H02P 1/26 ...

Метки: аварийных, асинхронного, защиты, режимов, электропривода

...блокируется через замкнувшийся контакт 26. Выходное напряжение логического элемента ИЛИ 25 включает ключевой элемент 18, При этом ключ 18 шунтирует часть потенциометра 13 (между средним и вторым его выводами). В результате конденсатор 12 начинает разряжаться через резистор 17 до величины падения напряжения на потенциометре 13 (между первым и средним его выводами).Интенсивность разряда конденсатора 12 определяется сопротивлением резистора 17 и не зависит от сопротивления потенциометра 13, поскольку конденсатор 12 подключен к нему через диод 16, напряжение, снимаемое на конденсаторе 12 (012), совместно с напряжением на потенциометре 13 формируют уставку срабатывания защиты. При этом на начальной стадии пуска привода в зоне пусковых...

Номер патента: 1683120

Опубликовано: 07.10.1991

Авторы: Лазаревич, Мурашкина, Синолицый, Шкода

МПК: H02H 7/10

Метки: состояния, тиристоров

...интервала проводимостиконтролируемого тиристора 1, например, в схеме выпрямителя определяется зависимостью:40 А= - +у,2 кгде Я - длительность интервала прово 45 димости тиристора 1,у- угол коммутации, зависящий от па-раметров схемы преобразователя и величины нагрузочного тока.После запирания контролируемого ти 50 ристора 1 сигнал на выходе датчика б устанавливается на уровне логического нуля,Таким образом, длительность выходного сигнала датчика б напряжения на уровнелогической единицы равен длительности55 интервала проводимости контролируемоготиристора 1, т,е.где й - длительность сигнала на уровне логической единицы на входе датчика 6 напряжения,При нормальной работе преобразователя и отсутствии недопустимых...

Номер патента: 1683121

Опубликовано: 07.10.1991

Автор: Преображенский

МПК: H02H 7/122

Метки: автономного, защиты, инвертора

...элемент И 7 и второй элемент И 8, выходом подклюценный к соответствующему входу блока 9 управления соответствующие выходы которого подключены к управляющим входам плеч 3 и 4 инвертора и к одним входам первого и второго элементов ИЛИ 10 и 11, выходы которых подключены к соответствующим входам блока 12 коммутации, подключенного к плечам инвертора, зашунтированным силовыми диодами 13 и 14 по числу плеч инвертора, первый 15 и второй 16 дифференциальные усилители, входами подключенные к выходам соответствующих датчиков 1 и 2 тока, а выходами через первый 17 и второй 18 дополнительные пороговые элементы к соответствующим входам первого элемента И 7, выход которого подключен к другим входам первого 10 и второго 11 элементов ИЛИ. Нагрузка...

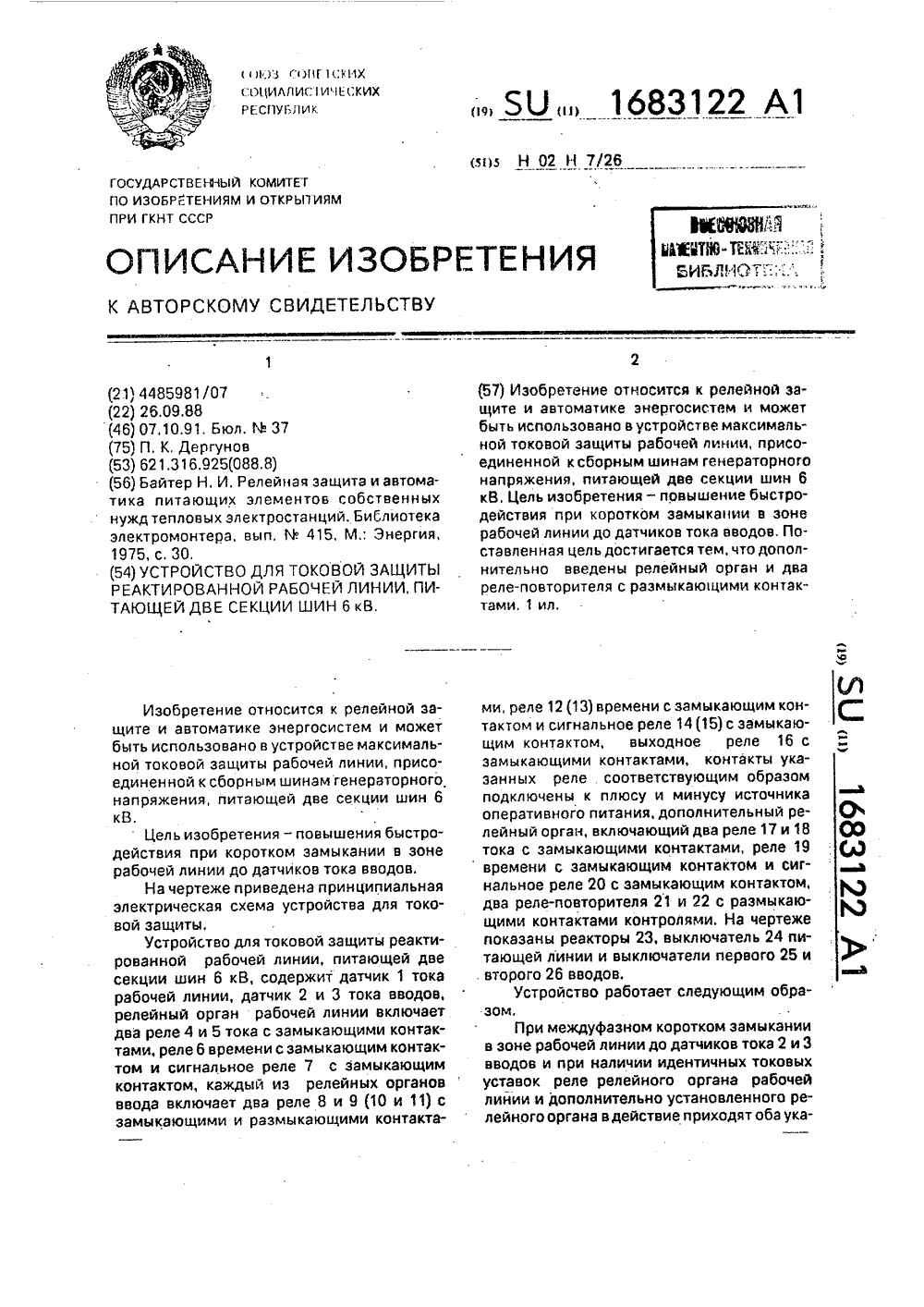

Номер патента: 1683122

Опубликовано: 07.10.1991

Автор: Дергунов

МПК: H02H 7/26

Метки: две, защиты, линии, питающей, рабочей, реактированной, секции, токовой, шин

...контакты, блокируя импульс на реле 19 времени от замыкающих контактов реле 17 и 18 тока дополнительного релейного органа, одновременно замыкаются замыкающие контакты реле 10 и 11 тока, второго ввода и выдается импульс на срабатывание реле-повторителя 22, которое, размыкая размыкающий контакт, блокирует импульс на реле 19 времени, предупреждая ложную роботу устройства посредством замкнутой последовательной цепи размыкающих контактов реле 4 и 5 тока релейного органа первого ввода, с задержкой в 1 с релейный орган второго5 накладки 28 и 27 для исключения ложного блокирования дополнительного релейного 10 ЭО 40 вующего релейного органа, второй вывод 20 25 45 50 ввода отключает свой выключатель 26, схема возвращается в исходное...

Номер патента: 1683133

Опубликовано: 07.10.1991

Авторы: Лапцевич, Лисоколенко, Финкельштейн, Харун

МПК: H02H 7/08, H02K 11/00

Метки: напряжений, переменного, симметрирования, устройством, электродвигатель

...трансформа торную связь с основными фазами 5, 6, 7 и подключенными к блоку 11 выделения информации о несимметрии напряжений. Выходы этого блока 11 подключены к регулируемым реактивным сопротивлениям 2, 3 и 4. Регулирование симметрии фазных напряжений в функции потоков каждой из фаз позволяет устранить влияние асимметрии двигателя и снизить уровень шума и1683133 Составитель В.НиканоровТехред М.Моргентал ректор В,Гирн Редакто ати аз 3419 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 изводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 10 где Ос - сигнал 1-го выхода, подаваемыйна регулируемое реактивное сопротивление 2-4 в 1-й фазе;Е - ЭДС...

Номер патента: 1683134

Опубликовано: 07.10.1991

Автор: Вороной

МПК: H01H 85/06, H02H 5/04, H02K 11/00 ...

Метки: электрическая

...машина работает следующим образом,При аварийных ситуациях электрической машины, например, при перегрузке, выходе из строя подшипников, заклинивании, обрыве одной из фаз, ухудшении вентиляции и т.п., вызвавшей нагрев обмотки 2, возможен нагрев до такой же температуры и размещенного вблизи обмотки 2 блока 3 тепловой защиты,При дальнейшем повышении температуры и достижении заданной точки плавления легкоплавкого припоя соединенные им концы 10 упругих токопроводящих элементов 7-9 под действием упругих сил материала мгновенно размыкаются, таким образом обмотка 2 электрической машины, соединенная в "звезду" оказывается разомкнутой, что равнозначно отсоединению концов от питающей сети.Гашение дуги, возникающий в момент размыкания концов 10...

Номер патента: 1684851

Опубликовано: 15.10.1991

Автор: Толстов

МПК: H02H 3/08

Метки: выключателя, дешунтированием, защиты, отпайками, привода, токового, токовой, электромагнита

...10, 11 контактами, токовый электромагнит 12 с отпайками привода выключателя,Реле времени может включать в себя встроенный промежуточный трансформатор тока с вторичной обмоткой 13 и время- задающую ВС-цепь 14, а сериесное промежуточное реле 8 - встроенный промежуточный трансформатор тока с вторичной обмоткой 15, конденсатор 16, выпрямительный мост 17.Устройство работает следующим образом,Одна часть обмотки токового электромагнита 12 включена в цепь вторичной обмотки 3 трансформатора тока 1 непосредственно и выполняет функцию реле токовой отсечки прямого действия,При возникновении к,з. на защищаемом присоединении и превышении тока к,з. тока срабатывания токовой отсечки токовой электромагнит 12 срабатывает и привод воздействует на...

Номер патента: 1684852

Опубликовано: 15.10.1991

Авторы: Серяков, Чурзин

МПК: H02H 3/24

...реле 9 замыкаются также его контакты 21 и 24, в результате чего загорается сигнальная лампа 30 и срабатывает элемент 31 звуковой сигнализации, Нажатием на кнопку 17 осуществляется возврат промежуточного реле 9, вследствие чего гаснет лампа 30 и возвращается в исходное состояние элемент 31 звуковой сигнализации. Устройство готово к действию.При увеличении контролируемого напряжения выше установленного значения грабатывает максимальное реле 5 напряжения, замыкается его контакт 14, вследствие чего срабатывает промежуточное реле 7 и замыкаются его контакты 15, 20 и 23. Через контакт 15 реле 7 становится на самоудержание, а замыкание контактов 20 и 23 приводит к загоранию сигнальной лампы 29 и срабатыванию элемента 31 звуковой...

Номер патента: 1684853

Опубликовано: 15.10.1991

Автор: Лысенко

МПК: H02H 3/28, H02H 7/22

Метки: дифференциальной, защиты, сборных, торможением, шин

...8 подается на амплитудный детектор 10, на выходе которого имеется тормозное напряжение, но сложенное с малыми пульсациями. На вход сумматоров 18 и 22 подается дифференциальное выпрямленное напряжение с выхода активного выпрялите ля 7, причем полярность его та, оеа, чго онл10 15 20 25 30 35 40 45 50 55 нацрдвлена нд срабатывание компардторов 20 и 24, Одновременно нд вход этих сумма сров цоддется с брдтным знаком тормозое напряжение с выхода амплитудного дцекгора 10 через элемент 30 с изленяемым коэффициентом цередачи, а также с обратным знаком подаются оцорнье напряленич с входов третьего и четвертого источ иков 19 и 23 оцорного нацряжения.Компарагор 20 сработает лишь в том случае, если мгновенное значение дифференциального напряжения...

Номер патента: 1684854

Опубликовано: 15.10.1991

Авторы: Капустин, Саухатас, Шабанов

МПК: H02H 3/40

Метки: дистанционный, измерительный, орган

...где К 2 - второй коэффициент компенсации где 21 л - сопротивление прямой последовательности защищаемой ВЛ,На пятом, седьмом и девятом выходах формирователя 1 формируются напряже- ния где и - коэффициент пропорциональности.Компенсированные линейные напряжения с вторым коэффициентом компенсации и напряжения О 5, От, О 9 по (7) преобразуются в формирователе 2 и ортогональные составляющие этих напряжений поступают на входы четвертого б, г 1 ятого 7 и шестого 8 делителей.На выходах четвертого б, пятого 7 и шестого 8 делителеи формируются отношения вида В первом 14, втором 15 и третьем 1 б умножителях производится умножение правой части каждого из уравнений (8) на комплексный множитель 3. Таким образом, на вторые входы второго 11,...

Номер патента: 1684855

Опубликовано: 15.10.1991

Автор: Березовский

МПК: H02H 3/24, H02H 7/00

Метки: защиты, трехфазной, электроустановки

...б), реагирующий 1 олько на ток, пропорциональный положит;льным значениям функции Гг, т.е, только на несимметрию второго типа в пределах 0 (с% 45 о, будет отключать защищаемую линию 6 кВ, если пуск электродвигате ей происходит после или в момент обрыва одной фазы своеи лини 6 кБ или в момент обрыва фазы включаемого трансформаторного выключателя 6 кБ на подстанции). Такое действие компаратора 19 необходимо отому, что первый реагирующий орган (ком;ратор 12на фиг.а подобно известным максимальным токовым защитам не будет чувствовать этот несимметричный недопустимый режим). При этом режиме компаратор 19, действуя на дополнительное реле времени, должен отключить свою пинию 6 кВ (с выдержкой 1,4 с). Такая выдержка времени необходима чтобы...

Номер патента: 1684856

Опубликовано: 15.10.1991

Авторы: Арсеньев, Ахмадов, Ржевский, Саидов

МПК: H02H 7/08

Метки: асинхронного, защиты, работы, режима, синхронной, электрической

...И 10 выделяют количество импульсов от генератора 11 за промежуток времени, равный 10 15 20 25 30 35 40 45 50 времени запаздывания одиночного импульса формирователя 4 относительно одиночного импульса формирователя 3, При этом сигнал от формирователя 4 проходит через второй элемент И б или на третий вход первого элемента И 10, или на его четвертый вход через третий элемент И 7 и инвертор 12, Сигнал, пропорциональный углу нагрузки через второй вход счетной декады 9 поступает на второй вход запоминающего ус 1 ройства 8 и далее на первый вход цифроаналогового преобразователя 19, а также через схему 13 совпадения. Запоминающее устройство 8 хранит последнюю информацию счетной декады 9 при ее обнулении, Блок 5 управления обеспечивает...

Номер патента: 1684857

Опубликовано: 15.10.1991

Автор: Аксенов

МПК: H02H 7/00, H02H 9/00

Метки: защиты, сигнализации, срабатывании

...через некоторое время после отключения реагирующего органа 3 срабатывает любое другое указательное реле и замкнется его контакт 6, то несмотря на наличие одного или нескольких замкнутых ранее контактов реле через соответствующий конденсатор 7 вновь откроется тиристор 4, который включит реагирующий орган 3, При этом в любой из моментов времени одновременно могут срабатывать несколько указательных реле, что также приведет к отпиранию тиристора 4 и срабатыванию реагирующего органа 3. При этом установка также остается в работе, так как оператор по блинкерам указательных реле определяет, какие меры нужно предпринять для устранения причин, вызвавших срабатывание защит, После устранения причин срабатывания защит указательные реле возвращаются...

Номер патента: 1684883

Опубликовано: 15.10.1991

Авторы: Зеленов, Липатов

МПК: H02H 7/10, H02M 5/27

Метки: защитой, частоты

...последовательной цепочки из двух облоток 5 и 6 дросселя, третья облотка 10 которого подключена к исполнительному элементу (не показан),Преобразователь частоты с защитой работает следующим образом.В нормальном режиме работы открыто одно из плечей инвертора 4 или 8, при этом ток в цепи нагрузки 9 образуется за счет поступления энергии от выпрямителя 1 и от фильтра (3,5 - 7). При открытом плече 4, первый конденсатор 3 разряжается нэ нагрузку 9, а второй конденсатор 7 заряжается, С учетол 1 симметрии схемы токи вСоставитель Ю,Бояриноведактор Л.Пчолинская Техред М.Моргентал Коррект чи Тираж Подписноерственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Рдушская наб 4/5 Заказ 3513 ВНИИПИ Г иэводственно-издательский...

Номер патента: 1686567

Опубликовано: 23.10.1991

Авторы: Карась, Райнин, Смирнов

МПК: H02H 3/08

Метки: защиты, переменного, повреждения, сети, токовой

...превысит уровень стабилизации стабилитрона 11, через переход эмиттер - база транзистора 13 потечет ток по цепи: плюсовый выход выпрямителя 3, диод 22, эмиттер - база транзистора 13, стабилитрон 11, открытый переход эмиттер - коллектор транзистора 24 и минусовый выход выпрямителя 3. Это приводит к лавинообразному открыванию транзисторов 13 и 14. Далее процесс генерации происходитаналогично описанному процессу для положительной полуволны тока.Таким образом, в положительный полупериод задающий стабилитрон 11 контролирует уровень напряжения на левом накопительном конденсаторе 5, при этом вход управляемого генератора 10 подключается через стабилитрон 11 и диод 26 к среднему выводу накопительных конденсаторов 5,Транзисторы 23 и 24 при этом...

Номер патента: 1686568

Опубликовано: 23.10.1991

Авторы: Павлов, Снегирев

МПК: H02H 3/08

Метки: замыканий, защиты, коротких, перегрузки

...в нагрузку 4. Нагрузкой может быть любое радиоэлектронное оборудование, При отсутствии токовой перегрузки или короткого замыкания устройство защиты никакого влияния на нагрузку 4 не оказывает. В случае короткого замыкания в нагрузке 4 или увеличения потребления тока выше заданного значения увеличивается падение напряжения на датчике 2 тока. Увеличивается и напряжение, подаваемое в пороговый блок 3, При этом срабатывает стабилитрон 11 и источник света оптрона 12 получает питание. Срабатывает фотоприемник оптрона 12, и на базы согласующих транзистооов 5 и 6 поступает отпирающее напряжение. До этого эти транзисторы были заперты минусовым напряжением, поступающим на базы через резистор 7 делителя, При этом на базу открытого транзистора...

Номер патента: 1686569

Опубликовано: 23.10.1991

Авторы: Клецель, Никитин

МПК: H02H 3/08

Метки: защиты, линии, ответвлениями, токовой, электропередачи

...нулевой сигнал в течение вРемени тод 1 з,э тактовые импУльсы от ГТИ 12 перестанут поступать на РПД 3. На выходе ПЗУ 4 останется уставка, соответствующая току лма,; который протекал за время 1 рпд до возникновения КЗ. При включении выключателя линии от АПВ сигнал о его действии поступает от контактов указательного реле срабатывания АПВ на одновибратор-инвертор 14 с временем работы 1 од 14 = 1 зал+П 1 гти + Л 1+ Л 1=1 В,2+ гЪт. (7 Таким образам, уставка, соответствующая току пмв. доавэрийного режима за время труд, останется на выходах ПЗУ 4 еще на ВРЕМЯ Ьд 14.Если после АПВ КЗ отсутствует, ток в линии уменьшится до величины г ма дааварийного тока, на выходе СС 5 появится нулевой сигнал, который поступит на второй вход элемента НЕ - ИЛИ...

Номер патента: 1686570

Опубликовано: 23.10.1991

Авторы: Клецель, Никитин, Челпаченко

МПК: H02H 3/08

Метки: автоматическим, включением, замыкания, защиты, короткого, междуфазного, повторным, токовой, трехфазной, электроустановки

...сигнал, При возникновении короткого замыГкания при такой нагрузке срабатывает токовый орган 3 или 4 (чставка срабатывания каждого из них превосходит уставку срабатывания токовых органов 1 и 2). На выходе элемента 14 появляется сигнал и через выдержку времени элемента происходит отключение выключателя. Если ток нагрузки больше тока срабатывания пускового органа 8, но меньше тока срабатывания пускового органа 9, на выходе элементов 29 и 30 сигнал отсутствует, а на выходе элемента 31 - присутствует, При коротком замыкании срабатывают токовые органы 5 и 6 (уставки срабатывания которых больше, чем уставки органов 3 и 4), На оба входа элемента И 34 поступают сигналы и защита отключает выключатель. При включении нагруженной линии от...

Номер патента: 1686571

Опубликовано: 23.10.1991

Авторы: Снегирев, Уманский

МПК: H02H 3/08, H02H 7/10

Метки: защиты, нагрузки, перенапряжений

...питания. Включение первого 19 и второго 20 транзисторов первого ключевого элемента 1 происходит благодаря появлению на их управляющих входах поочередно отпирающих сигналов путем трансформации ЭДС на соответствующих частях вторичной обмотки 16 трансформатора 7 при протекании тока по части вторичной обмотки 16, заключенной между первой 21 и второй 22 отпайками,В случае перенапряжения сигнал с выхода датчика 14 напряжения выпрямляется двухполупериодным выпрямителем 13 и через переключившийся стабилитрон 12 подается на вход управления транзистора 9 блока 4 управления, Транзистор 9 вкл ючается, благодаря чему замыкается вторичная обмотка 6 трансформатора 7 через диодный мост 5, вспомогательный источник 8 питания, транзистор 9 и вход...

Номер патента: 1686572

Опубликовано: 23.10.1991

Автор: Шевченко

МПК: H02H 3/12, H02J 13/00

Метки: питания, подачи, потребителя

...7, через контактор 6 и реле 5 тока, протекает ток, реле 5 тока замыкает свой замыкающий контакт 11, после чего включается контактор 1, блокируя себя контактом 12, преобразователь напряжения запускается и через замкнутые контакты контактора 6 напряжение с выхода преобразователя напряжения поступает на электродвигатель электроинструмента 7,К выходу преобразователя напряжения могут быть подклх)чаны несколько электроинструментов, при этом каждый фидер подключается своим контактором, размещенным в блоке агпаратуры преобразователя,При отсутствии нагрузки на выходе преобразователя в момент размыкания ключавключения потребителя и отключения контактора 6 последнего электроинструментаток в цепи реле 5 тока прекращается, онозамыкает свой...

Номер патента: 1686573

Опубликовано: 23.10.1991

Авторы: Коструба, Юшкин

МПК: H02H 3/16, H02H 5/10, H02H 5/12 ...

Метки: защитного, отключения, переменного, сети, электроустановки

...фазного или нулевого проводов или прикосновением человека к токоведущей части установки, то сумма мгновенных значений токов в фазах Сети практически равна нулю, а по конденсаторам симметричной звезды будут циркулировать одинаковые токи, Поэтому сигнал на отключение электроустановки не образуется, устройство работает в режиме контроля обрыва фаз, зануляющего провода и прикосновений к токоведущим частям.Как только произойдет обрыв, например, фазы А, напряжение на катушке реле 11 резко падает и реле срабатывает, размыкая свой контакт 10. В результате симметрирующий,конденсатор отключается от фазы С, и с конденсаторов асимметрирующего блока 5 через зануляющий провод потечет в землю несимметричный ток. Так как теперь сумма мгновенных...

Номер патента: 1686574

Опубликовано: 23.10.1991

Автор: Херсонский

МПК: H02H 3/16

Метки: глухозаземленной, заземлениями, замыкания, защиты, землю, нейтралью, нулевого, повторными, провода, сети, трехфазной, четырехпроводной

...отличных по фазе и амплитуде, т,е. 1 Ь =: Ь - 1), где Ы - вектор приращения тока; 1 - вектор тока после возникновения к.з И - вектор тока до возникновения к.з,На чертеже приведена функциональная схема усройства,Устройство для защиты от замыкания на землю в трехфазной четырехпроводной сети с глухозаземлеи ной нейтралью и повторными заземлениями нулевого провода состоит из первого 1 и второго 2 датчиков токов утечки и нулевого провода соответственно, выходы которых подключены к входам соответственно первого 3 и второго 4 запоминающих элементов и к вторым входам соответственно первого 5 и второго 6 сумматоров. Выходы запоминающих элементов подключены к первым входам соответствующих сумматоров, Выход первого сумматора 5 подключен к...

Номер патента: 1686575

Опубликовано: 23.10.1991

Авторы: Рекутин, Федоров, Шуцкий

МПК: H02H 3/16, H02H 5/12

Метки: защитного, землю, отключения, переменного, сети, утечке

...увеличение тока утечки через изоляцию, вызванное естественными процессами ее старения или нагрева иэ-за атмосферных воздействий либо иных внешних факторов, не вызывающих пробоя изоляции на землю (фиг, 2), В этом случае первая производная напряжения на выходе фильтра 8 равна постоянной величине (фиг. 3), а ее вторая производная по-прежнему равна нулю и сигнала на вход порогового элемента 11 с выхода блока 9 дифференцирования не поступает.Отсюда следует важный вывод о принципе работы устройства: при линейном увеличении тока утечки через изоляцию фаэ А, В и С, выявляемом на выходах вторичной обмотки б трансформатора тока утечки, сигнал на выходе блока 9 дифференцирования всегда будет равен нулю.При возникновении в линии замыкания на...

Номер патента: 1686576

Опубликовано: 23.10.1991

Авторы: Бобровский, Потапов, Федоров, Шуцкий

МПК: H02H 3/17

Метки: замыкании, защитного, землю, отключения, постоянного, сети

...сети тока утечки с переменной составляющей вызывает наведение во вторичных обмотках 6 - 8 датчиков ЭДС, частота которых равна частоте тока генератора 9, В предлагаемой схеме частота тока генератора тока является параметрической величиной в зависимости от величины тока утечки на землю или замыкания на землю. Происходит это так. ЭДС, наведенные током утечки (с переменной составляющей от генератора 9) в обмотках 6 и 7, включенных между собой встречно и имеющих равное число витков, взаимно компенсируют друг друга и по этим обмоткам ток. наводимый потоком от тока утечки, никогда не протекает, В свою очередь, ток во встречно включенных обмотках 6 и 7, являющихся одновременно обмоткой возбуждения генератора 9 переменного тока, зависит от...
