Система питания трансформатора с изолированной нейтралью с блоком защиты от перенапряжений

Номер патента: 1427468

Авторы: Грушко, Кутелев, Нагорный

ZIP архив

Текст

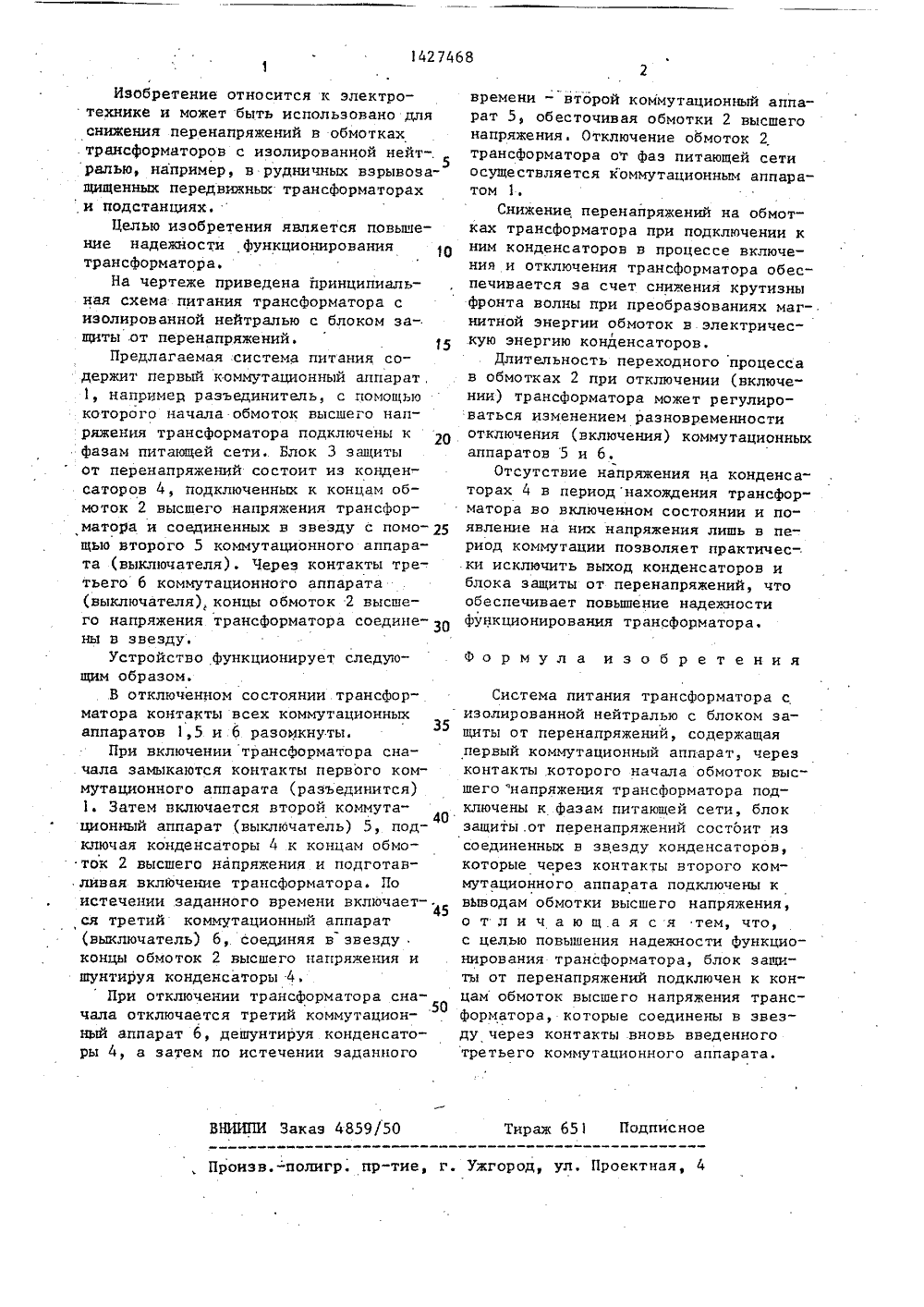

СОЮЗ СО 8 ЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 8014274 А 1 1)4 Н 02 Н 9 04 ОПИСАНИЕ ИЭОБРЕТЕН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ко ГОСУДАРСТ 8 ЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Всесоюзный научно-исследовательский проектно-конструкторский и технологический институт взрывозащищенного и рудничного электрооборудования(56) Авторское свидетельство СССР Нф 1163413, кл. Н 02 Н 9/04, 1983,Курехин В.В Латышев М.П, Исследование перенапряжений при коммутации шахтных подстанций вакуумным выключателем. -Электрификация угольных шахт и разрезов: Сб. научных трудов КуэПИ, Кемерово, 1973, с. 79-85. (54) СИСТЕМА ПИТАНИЯ ТРАНСФОРМАТОРА С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ С БЛОКОМ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЙ(57) Изобретение относится к электротехнике, в частности к релейной защите. Цель изобретения - повышение надежности функционирования трансформатора. Устройство содержит блок защиты от перенапряжений 3, состоящий из конденсаторов 4, подключенных к обмоткам 2 высшего напряжения трансформаторасоединенным в звезду через коммутационный аппарат 5, При отключении трансформатора сначала от" ключается коммутационный аппарат 6, дешунтируя конденсаторы 4, Затем по истечении заданного времени отключается коммутационный аппарат 5, обес" точивая обмотки 2 высшего напряжения,Во включенном состоянии трансформатора на конденсаторах 4 напряжение отсутствует, На;:эяжение появляется только в пери д коммутации, что ис " ключает выход из строя конденсаторов и блока защиты от перенапряжений.1 кп.1427468 ВНИИПИ Заказ 4859/50 Тираж 651 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 Изобретение относится к электротехнике и может быть использовано дляснижения перенапряжений в обмотках. трансформаторов с изолированной неит-.ралью, например, в рудничных взрывоза 5щищенных передвижных трансформаторахи подстанциях.Целью изобретения является повышение надежности функционированиятрансформатора.На чертеже приведена принципиальная схема питания трансформатора сизолированной нейтралью с блоком защиты .от перенапряжений, 15Предлагаемая:система питания содержит первый коммутационный аппарат,. 1, например разъединитель, с помощьюкоторого начала обмоток высшего напряжения трансформатора подключены кФазам питающей сети. Блок 3 защитыот перенапряжений состоит из конденсаторов 4, подключенных к концам обмоток 2 высшего напряжения трансформатора и соединенных в звезду с помощью второго 5 коммутационного аппарата (выключателя). Через контакты третьего 6 коммутационного аппарата(выключателя),концы обмоток 2 высшего напряжения трансформатора соединены в звезду,Устройство функционирует следующим образом.В отключенном состоянии трансформатора контакты всех коммутационныхаппаратов 1,5 и б разомкнуты.При включении трансформатора сначала замыкаются контакты первого коммутационного аппарата (разъединится)1. Затем включается второй коммутационный аппарат (выключатель) 5, подключая конденсаторы 4 к концам обмоток 2 высшего напряжения и подготавливая включение трансформатора. Поистечении заданного времени включает-ся третий коммутационный аппарат(выключатель) 6, соединяя в звездуконцы обмоток 2 высшего напряжения ишунтируя конденсаторы 4.При отключении трансформатора сначала отключается третий коммутацион 50ный аппарат б, дешунтируя конденсаторы 4, а затем по истечении заданного времени - второй коммутационный аппарат 5, обесточивая обмотки 2 высшегонапряжения, Отключение обмоток 2трансформатора от фаз питающей сетиосуществляется коммутационным аппаратом 1.Снижение перенапряжений на обмотках трансформатора при подключении кним конденсаторов в процессе включения и отключения трансформатора обеспечивается за счет снижения крутизныфронта волны при преобразованиях магнитной энергии обмоток в электрическую энергию конденсаторов.Длительность переходного процессав обмотках 2 при отключении (включении) трансформатора может регулироваться изменением разновременностиотключения (включения) коммутационныхаппаратов 5 и б,Отсутствие напряжения на конденсаторах 4 в период нахождения трансформатора во включенном состоянии и появление на них напряжения лишь в период коммутации позволяет практически исключить выход конденсаторов иблока защиты от перенапряжений, чтообеспечивает повьппение надежностифункционирования трансформатора,Формула изобретения Система питания трансформатора с изолированной нейтралью с блоком защиты от перенапряжений, содержащая первый коммутационный аппарат, через контакты которого начала обмоток высшего напряжения трансформатора подключены к Фазам питающей сети, блок защиты .от перенапряжений состоит из соединенных в звезду конденсаторов, которые через контакты второго коммутационного аппарата подключены к выводам обмотки высшего напряжения, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности Функционирования трансформатора, блок защиты от перенапряжений подключен к концам обмоток высшего напряжения трансформатора, которые соединены в звезду через контакты вновь введенного третьего коммутационного аппарата.

Смотреть

Заявка

4026938, 26.02.1986

ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ПРОЕКТНО КОНСТРУКТОРСКИЙ И ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ВЗРЫВОЗАЩИЩЕННОГО И РУДНИЧНОГО ЭЛЕКТРООБОРУДОВАНИЯ

НАГОРНЫЙ МИХАИЛ АЛЕКСАНДРОВИЧ, ГРУШКО ВЛАДИМИР МАНИЛОВИЧ, КУТЕЛЕВ ГЕННАДИЙ АЛЕКСАНДРОВИЧ

МПК / Метки

МПК: H02H 9/04

Метки: блоком, защиты, изолированной, нейтралью, перенапряжений, питания, трансформатора
