Грищенко

Номер патента: 1258791

Опубликовано: 23.09.1986

Авторы: Грищенко, Катаев, Макаров

МПК: B65G 47/34

Метки: конвейера, ленточного, промежуточной, разгрузки

...Ненаков Текред И. Верее Корректор М. Демчик Тираж 833 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 3035, Москва, Ж 35, Раушская наб., д. 4,5 Филиа, ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н.;.1 анкулицЗаказ 5083123 Изобретение относится к конвейерному оборудованию, а именно к устройствам для промежуточной разгрузки ленточного конвейера.Цель изобретения -- уменьц 1 ение износа ленты конвейера.На фиг. 1 изображено устройство для промежуточной разгрузки ленточного конвейера, вид сбоку; на фиг. 2 - то же, вид сверху.Устройство для промежуточной разгрузки ленточного конвейера включает ходовую тележку 1 с колесами 2, на котовой установлены отклоняющий барабан 3, желоб 4 с роликоопорами 5, винтовой...

Номер патента: 1256845

Опубликовано: 15.09.1986

Авторы: Грищенко, Кукуй, Мельников, Уваров, Уварова, Чернышов

МПК: B22C 1/00, B22C 9/00

Метки: керамических, моделям, постоянным, стержней, суспензия, форм

...перекиси лаурила по первому этапу с выделением активных перекисных радикалов, с образованием поперечных связей в полимере и упрочнением керамики, При дальнейшем нагреве и выдержке при 80-100 С наступает второй этап разложения перекисй лаурила с выделением СО и повышением газопроницаемости керамики, Показатели прочности ее при этом снижаются незначительно и остаются выше соответствующих показателей физико-механических свойств прототипа,Технология приготовления суспензииВ емкость лопастной мешалки вли вают связующее - гидролизованный раствор этилсиликата (ГРЗ) и технологическую добавку " ацетоновый раствор перекиси лаурила, Далее при переме-. шивании вводят огнеупорные материалы, например кварцевый песок 1 К 02 А, и.пылевидный кварц...

Номер патента: 1255437

Опубликовано: 07.09.1986

Авторы: Грищенко, Калин, Лосицкий, Харышак

МПК: B27L 5/06

Метки: станок, шпонострогальный

...за счет увеличения надежностиработы станка,На чертеже изображена схема шпонострогального станка, вид сбоку,Шпонострогальный станок включает станину 1, на которой смонтированы рабочий стол 2 с зажимами 3 и двухсторонний суппорт 4 с кулачками 5, а также узел 6 подъема рабочего стола 2 с левым 7 и правым 8 поворотными коромыслами и храповой механизм 9, при этом узел 6 подъема выполнен в виде трособлочной системы 1 О,установленной на станине 1 вдоль рабочего стола 2, Один конец троса 11 связан с нижней частью 12 левого поворотного коромысла 7, другой - с верхней частью 13 правого поворотного коромысла 8, а храповой механизм смонтирован в плоскости левого поверхностного коромысла 7, причем на верхних концах коромысел 7 и 8...

Номер патента: 1255224

Опубликовано: 07.09.1986

Авторы: Баранов, Грищенко, Мехед, Пименов, Сосковец, Трайно

МПК: B21B 1/38

Метки: листов, производства

...с шероховатостью поверхности 1,2- 1,8 мкм К полностью прорабатывают и обновляют поверхностный слой полосы, закатывают мелкие риски, царапины, наследственную шероховатость после холодной прокатки. Увеличение обжатия и шероховатости поверхности валков в первом проходе до указанных величин приводит к росту контактного скольжения в очаге деформации, разрушению иудалению загрязнений поверхности полосы, Последующей дрессировкой во 25 втором проходе с обжатием 0,5-0,77в валках с шероховатостью поверхности0,01-0,03 мкм Кс, обеспечивается выглаживание микронеровностей поверхности (фиг.2). Для гальванизации такого З 0 листа требуется минимальный расходпокрытия толщиной НЭкспериментально установлено, чтопри обжатии в первом проходе более,чем...

Номер патента: 997397

Опубликовано: 30.08.1986

Авторы: Грищенко, Задворнов, Котов, Павлычев, Рогозкин, Тюгаев, Хворов, Якушкин

МПК: C07C 7/10

Метки: ароматических, выделения, неароматическими, смеси, углеводородов

...г рафината (верхний слой) и 56,46 г насыщенного растворителя (нижний слой), из которого отгонкой получают 6,99 г экстракта с содержанием 68,7 мас.% бензола.Извлечение ароматических углеводородов составляет 58,11 мас.% от потенциала, коэффициент распределения ароматических углеводородов 0,43.П р и м е р 2. В обогреваемый аппарат с мешалкой загружают 11,1 сырья, содержащего 35 мас.% о-ксилола и 65 мас,% н. октана и 22,2 г растворителя ОЭПА.0 После перемешивания при 75 С в течение 10 мин и отстаивания в течение30 мин получают 9,02 г рафинате и23,88 г насыщенного растворителя,из которого отгонкой получают 2,38 г 5экстракта с содержанием 70,6 мас.%о-ксилола. Промытый рафинат содержит26,2% о-ксилола.Извлечение ароматических углеводородов...

Номер патента: 1253773

Опубликовано: 30.08.1986

Авторы: Воробьев, Грищенко

МПК: B27B 5/00

Метки: пачек, раскряжевки, хлыстов

...2 - вид А нафиг. 1; на фиг. 3 - узел 1 на фиг.1(приспособление для перехода тележки с пилой с одного полукольца надругое)Устройство для раскряжевки пачекхлыстов 1 состоит из приемного устройства 2, зубчатки 3, тележки 4, 15электродвигатели 5 для привода механизма передвижения тележек и надвигания режущего органа, редуктора 6с двумя выходными валами, муфты 7включения механизма передвижения тележки, ведущей звездочки 8, опорныхколес 9, переходной муфты 10 предельного момента, цепной передачи 11 механизма надвигания, электродвигателя 12 привода механизма резания,дисковой пилы 13, приспособления 14 дляперехода тележки с одного полукольца на другое, которое включает всебя гибкую пластину 15, направляющие 16, шток с ограничительной шайбой...

Номер патента: 1253505

Опубликовано: 30.08.1986

Авторы: Грищенко, Давыдов, Плеханов

МПК: A01G 17/02, A01G 17/08

Метки: остатков, проволоки, растительных, удаления, шпалерной

...закреплена на раме 2 энергетического средства-тракторе 3,Дополнительная рама 1 в своейнижней части имеет расположенные пообе ее стороны два наклонных гидроцилиндра 4 механизма поворота по- ЗОсредством шарниров 5, закрепленныходним концом на дополнительной рамеи вторым концом на подвеске 6,которая снабжена рыхлящими рабочими органами 7,В своей средней части дополнительная рама 1 имеет установленныепод углом к горизонтальной плоскос-ти нижние захватывающе-транспортирующие элементы 8, состоящие из гибких бесконечных нитей 9 и блоков10, с редукторами 11, приводнымишкивами 12 и гибкими передачами13, измельчающие рабочие органы,выполненные в виде вертикальных 45барабанов 14 со шкивами 5 и гибкими передачами 16, в виде лопастныхшвырялок...

Номер патента: 1250504

Опубликовано: 15.08.1986

Авторы: Блувштейн, Бочаров, Грищенко, Чевела

МПК: B65G 53/50

Метки: камерный, питатель, пневмотранспортной, установки

...повышение надежи(сти и производительшстиНа фиг. 1 изображен камерный питатель в рабочем положении, продольный разрез; на фиг. 2 узел 1 ца фиг. .Камерный питатель пневмотранспортной установки содержит емкость 1 с аэродцищем 2, о.ость 3 которого сообщена с емкостью отверстиями а и с воздуховодом 4 с глухим торцом, имеющим радиальные отверстия 5, выходящие н при гор(овук) полость 6 пилидра 7, диамег которой мень 3;и ди;)метр;) тог( ии.3 )р 7 Пи гпн Вс)Я ПО ЗОСЬ ) НОРИ (ОНспс КО,)с)Е)Х( с сР(МРсз,)и. Н)пи 11, 3,3333 .), кто)о с с)3333 1; )ея Нс) Г(р , ;3.,)Ипд)3 , с ,)(сс,(с ;3() р с ( П ( 1,ССС С И с( 3И . 13 И ( р (с,С)Ы Н(сЗ И 3)ССПО,(С 3, И)с)И( (И 3 33 о 1)5 ,5 и,) ниж)(, к(и)п( Кнеп;п,3 1со р3с(,3с (и.3 ни, и. ()( с...

Номер патента: 1249185

Опубликовано: 07.08.1986

Авторы: Бахтиаров, Белан, Грищенко, Ивановский, Лихачев, Машкин, Овчаренко, Толстой, Фельдман

МПК: F02M 61/00

Метки: распределитель, штифтовый

...содержит корпус 1 с сопловым отверстием 2 и иглу 3, выполненную с запорным конусом, состоящим из двух конических поверхностей 4 и 5 и обратным распыливающим конусом 6, бочкообразной наружной цилиндрической поверхностью 7 и переходными радиусами 8. Корпус 1 распылителяыполнен с запирающим конусом 9 и бочкообразной внутренней цилиндрической поверхностью 10. Запирающий конус 9 корпуса 1 распылителя выполнен с углом 5930Игла 3 относительно запирающего конуса 9 корпуса 1 распылителя выполнена с большим углом при вершине ко 1 нической поверхности 4: от 30 доо1,5 , а также с обратным распыливаюощим конусом 6 - 6-8Запорный конус снабжен дополнительной конической поверхностью 5 сОуглом 77 +30 , что соответствует разнице углов...

Номер патента: 1245368

Опубликовано: 23.07.1986

Авторы: Алексеева, Баранов, Грищенко, Пименов, Сосковец, Трайно

МПК: B21B 27/10

Метки: валок, опорный

...металла от улучшения равномерпости охлаждения рабочего 1 и опорного 2 валков, так как количество разгоняемой охлаждающей жидкости мало. При повышении суммарной площади канавок более 117 от площади бочки 3 опорного валка 2 происходит снижение качества прокатываемого металла вследствие интенсивного износа валков, увеличивается тепловыделение и ухудшается равномерность охлаждеиияУстройство работает следующим образом.Б .,леть жестекатального ставакварто 1400 заваливают опорньде валки2. дпаметром 1300 мм. Площадь поверхддостдд бочкдд 3 опорддод"о дзалка 2тавляет 4082 мм . На бочках 3 выполхневы спиральные канавки 4 и 5, уголподъема которых равеп 42 . Площадь,Ъэаимаемая кацавками 4 и 5, равна245 мм , что составляет 67, от плойщади бочки 3...

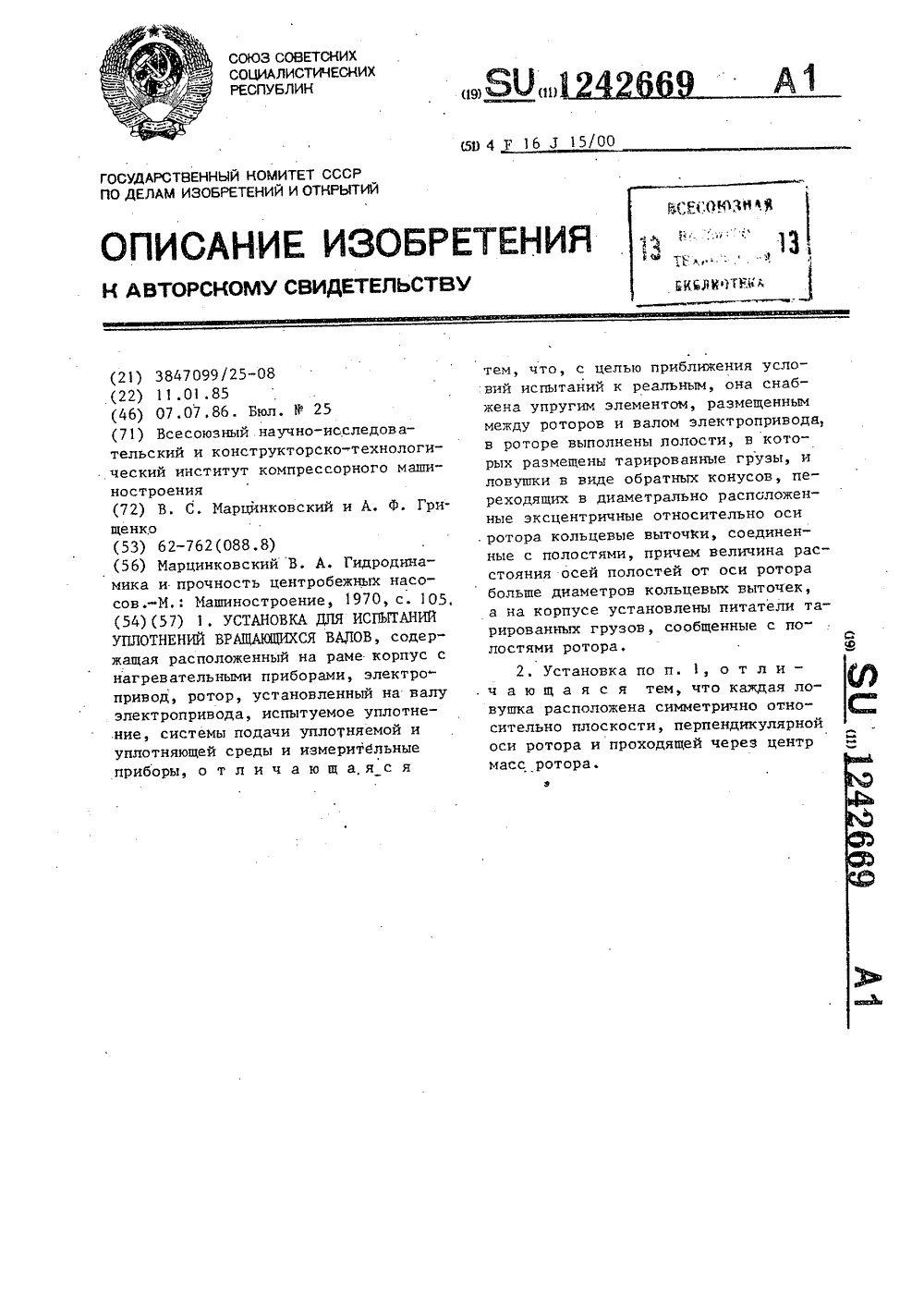

Номер патента: 1242669

Опубликовано: 07.07.1986

Авторы: Грищенко, Марцинковский

МПК: F16J 15/00

Метки: валов, вращающихся, испытаний, уплотнений

...посредст"вом которых тарированные грузы 13подаются з полости 11 и 12 ротора б,Корпус 2 и уплотнение 14 соединеныс системами подачи 22 и 23 подачи ираспределения давления газа и системой 24 подачи инертного газа на запи-орание уплотнения 14,При работе установки газ подаетсяот системы 22 в корпус 2 и уплотнение 14. В корпусе 2 газ нагреваетсянагревательными элементами 15 и впроцессе работы поддерживается требуемая температура на заданном режиме, которая контролируется термодатчиком 19, далее газ выходит черезтрубопровод системы 23 в безнапорнуюемкость. Системой подачи и распределения давления газа поддерживаетсянеобходимое давление газа в корпусе 2и на эапирание уплотнения 14.В уплотнение 14 при испытании на5воздухе газ подается от...

Номер патента: 1240756

Опубликовано: 30.06.1986

Авторы: Ажогин, Галициян, Грищенко, Мовчан, Рыжий, Скоблов

МПК: C05B 7/00, G05D 27/00

Метки: нейтрализации, производстве, процесса, удобрений, фосфоросодержащих

...исполнительный механизм 5 подачи аммиака,термопару 6, регулятор 7 и исполнительный механизм 8 подачи стоков абсорбции,Способ осуществляют следующим образом.В реактор 1 подают фосфорную кислоту, аммиак и стоки абсорбции. Соотношение расхода аммиака и фосфорнойкислоты поддерживают с помощью контура регулирования, состоящего из измерителей 2 и 3 расходов фосфорнойкислоты и аммиака,. регулятора 4 соотношения и исполнительного механизма 5. Температуру в реакторе измеряютс помощью термопары 6. При постоян-.ной нагрузке (постоянном соотношениирасходов аммиака и фосфорной кислоты)изменение температуры в реакторе возможно только при изменении концентрации фосфорной кислоты, Влиянием температуры окружающей среды вследствиеего малости и...

Номер патента: 1031018

Опубликовано: 23.06.1986

Авторы: Грищенко, Ершов, Мокина, Параев

МПК: A01C 7/00

Метки: глубиномер, глубины, машин, органов, посевных, рабочих, хода

...концом, значит, точка контакта его с почвой при работе сеялки на полях с мелкохолмистым рельефом пере 55 мешается по поверхности копира, что влечет за собой погрешности измерений, так как в этом случае одной и 18 зтой же глубине будут соответствовать различные взаимные положения копира и сошника.Цель изобретения - повышение точности измерений.Цель достигается тем, что глуби- номер снабжен дополнительным поводком, который жестко соединен с основным поводком, нри этом оба поводка установлены на рабочем органе при помощи шарнирно закрепленной на нем втулки, причем осьшарнира втулки расположена в горизонтальной плоскос-ти в направлении движения рабочего органа, ана свободных концах обоих поводков шарнирно закреплены криволинейные пластины.На...

Номер патента: 1237432

Опубликовано: 15.06.1986

Авторы: Грищенко, Лосицкий, Сумерин, Харышак

МПК: B27L 5/00, B27L 5/08

Метки: строганого, укладки, шпона

...промышленности и может быть использовано.при производстве шпона для приема иукладки его в кноли (стопы),Целью изобретения является повышение надежности работы.На фиг.изображено предлагаемоеустройство, общий вид; на фиг. 2вид по стрелке А на фиг.Устройство для укладки строганого шпона содержит стойки 1, междукоторыми размещены поворотные мотовила 2, расположенных на осях 3, накоторых установлены попарно верхниенеподвижные 4 и нижние подвижные 5зажимы, выполненные рамной конструкции, электромагниты 6, установленные на осях 3 и предназначенные длязащемления листов 7 строганого шпона,подаваемого выносными транспортерами 8 и укладываемого на стол 9, который перемещается в вертикальном на.правлении приводом 10 в виде пневмоцилиндра....

Номер патента: 1231221

Опубликовано: 15.05.1986

Авторы: Грищенко, Кононов, Мелькумов, Чувилин

МПК: E21C 35/183

Метки: горнорежущего, инструмента, пластина, твердосплавная

...аксонометрия. 10Твердосплавная пластина для горнорежущего инструмента включает основание 1 и клиновидную переднюю поверхность 2, выполненную ступенчатой,Горизонтальные участки 3, .4 и 5 нижней 6 и верхней 7 ступеней соединенымежду собой двугранными углами 8 и 9.Прерывистые режущие кромки 10 и 11образованы ребрами двуграниых углов8 и 9наклоненными к основанию 2 в 20направлении, обратном усилию резания.Грани двуграннога угла 8 нижней ступени 6 имеют форму трапеции, а гранидвуграниого угла 9 верхней ступени7 - форму треугольника. В сечении, 25параллельном основанию пластины,двугранные углы равны р=90-120 , приэтом угол при вершине клиновиднойпередней поверхности о=45-90 . Чтобыисключить возможность отклоненияЗОинструмента при нарезке...

Номер патента: 1229401

Опубликовано: 07.05.1986

Авторы: Грищенко, Ковалевский, Колосов, Кофман, Спицын, Стрекопытов

МПК: F02D 23/02

Метки: вращения, мощности, регулятор, центробежный, частоты

...посредством дросселя 12 и с золотником 6 непосредственно, рабочая (верхняя) - с золатнггком 6 через чувствительный элемент переходных процессов в виде бу.- ферного цилиндра с подпружиненным с обоих сторон поршнем 13, расположенного в канале между золотником 6 и сервомотором 7. Поршнем 13 буферный цилиндр разделен на две полости, соециненные между собой дросселемОдновременно они подсоединены к управляющим полостям следящего гидро- усилителя 15, между которыми расположен подпружиненный золотник с исполнительным органом, связанным с узлом 16 управления мощности генератора, Гибкая отрицательная обратная связь 5 О 5 20 25 30 35 40 50 55 выполнена через иэадромный сервамо. тар с поршнем 17.Регулятор частоты вращения и мощности работает...

Номер патента: 1229336

Опубликовано: 07.05.1986

Авторы: Грищенко, Панфиленков

МПК: E21D 9/10

Метки: буром, комбайн, навесным, проходческий

...г. Ужгород, ул. Проектная,Изобретение относится к горному делу и предназначено для бурения горизонтальных и наклонных скважин эна - чительной длины,Целью изобретения является повышение скорости проведения выработки за счет увеличения длины опережающей скважины.На фиг.1 представлен проходческий комбайн с опережающим буром, общий 1 О вид;на фиг.2 - опережающий бур, разрез.Опережающий бур состоит из реечнохрапового механизма 1 увеличения подачи, направляющих 2., которые закреп лены болтами к корпусу рукояти 3 комбайна, патрона 4, подхвата 5 и бура 6.Механизм увеличения подачи состоит из полой штанги 7 квадратного сечения, в которой помещена подвижная 2 О рейка 8 квадратного сечения. На штанге 7 шарнирно закреплены собачки 9,...

Номер патента: 1224820

Опубликовано: 15.04.1986

Автор: Грищенко

МПК: G10K 11/00

Метки: звука, поглощения

...цоглощепця звукафНа чертсже изображена конструкцияустройства для поглощения звука.Устройство содержит акустоэлектрическис преобразователи 1, сопряженные с нцешцей поверхностью волцовода 2 и жестко соединенные с ней сзазором 3 между собой; Акустоэлектрическце преобразователи электрическисоединены с электрической нагрузкой4. Балцавод с цреабраэонателяиц размещен в вакуумцой камере 5, образованной степкой волцовода, кожухом 6и фланцами. 7.Устройство для поглощения знукаработает следующим образом,Звуковая галиа данлелия, распространяющаяся по волцоводу, сапранождастся деформацией стенки налцоиода и жестко соеди"ейных с цей акустоэлектрцческцх преобразователей.Лкустоэлектрцческцмц преобразователямц за счет цх деформации вырабатывается...

Номер патента: 1223062

Опубликовано: 07.04.1986

Авторы: Бут, Геращенко, Грищенко, Декуша, Счастливый, Федоренко

МПК: G01K 17/00

Метки: потоков, распределения, тепловых

...преобразователь 1 теплового потока выполнен в видеэлектропроводной спирали 2,соединеннойс электроизоляционной пленочнойподложкой 3, имеющей П-образную фор 35му,и установлен и щелевом отверстии 5во вспомогательной стенке 4 так,что спираль 2 располагается междуэлектроизоляционной подложкой 3 ивспомогательной стенкой 4, при этомспираль 2 подсоединена к поверхностям вспомогательной стенки 4 при помощи клеевых швов,Вспомогательная стенка 4 выполнена однородной и общей для всехтермоэлектрических преобразователей теплового потока. Спираль 2 выполненаиз термоэлектродного материала,частично покрытого парным термоэлект 50родным материалом 6, с местами 7 переходов от непокрытых участков к покрытым, контактами ветвей, размещенными на противоположных...

Номер патента: 1222867

Опубликовано: 07.04.1986

Авторы: Балычев, Грищенко, Стрекопытов

МПК: F01P 7/14

Метки: дизеля, жидкости, охлаждающей, регулятор, температуры

...8, он увеличивает выходной сигнал последнего, что через регулятор1 мощности тягового генератора умень О шает нагрузку дизеля. Как следствиеэтого, уменьшается и тепловыделениеот деталей дизеля в охлаждающуюжидкость. После сравнения и интегрирования таймер 9 вырабатывает сигнал 25 отрицательной полярности, которыйразрешает запись в устройство 6 памяти нового значения температуры,если она изменилась. Процесс работыповторяется через интервал времени ЗО Т. Если градиент температуры сноваокажется положительным, то выходнойсигнал интегратора 8 еще возрастет,,мощность тягового генератора снизится. Если же разность будет отрицательна, то это свидетельствует обуменьшении .температуры охлаждающейжидкости, а сигнал интегратора 8уменьшится,...

Номер патента: 1222680

Опубликовано: 07.04.1986

Авторы: Гладуш, Грищенко, Кисленко, Лялюк, Маложон, Петухов, Почекайло, Ризницкий

МПК: C21B 7/14

Метки: разделения, чугуна, шлака

...происходит их разделение. Чугунпроходит под скиммером 4 и черезперевал 6 для чугуна по желобу 14пос"упает на качающийся желоб и далее в чугуновозные ковши. Во время выпуска продуктов плавки через чугун. ную летку отверстие 10 в главномжелобе 1 забито огнеупорной массой,что перекрывает переливной желоб 12,Шлак при этом задерживается скиммером 4 и через перевал 8 для шлакапо желобам 16 18 и 20 подается вловушку 22 для чугуна, В это время",;елоба 17, 19 и 31 отделены от пути следоьания шлака огнеупорной массой,Частички чугуна, вынесенные шлаком из главного желоба 1 через шлаковый перевал 8 желоба 16 и 18 в шлаковомжелсбе 20, оседают на его дно, отделяются от шлака, и, перерастая в ручей металла год слоем шлака, поступают в ловушку 22....

Номер патента: 1220599

Опубликовано: 30.03.1986

Авторы: Грищенко, Сень

МПК: A21C 15/00, B65B 5/10

Метки: загрузки, контейнеры, полочные

...40вается регулируемым упором 16.Рычаг, установленный в канале,примыкающем к формирователю рядов,имеет удлиненное нижнее плечо 17,В нижней части направляющих каналов418 к ним примыкают соответствующиеполки контейнеров 19 для хлебных иэделий 20.Хлебные изделия подаются на формирователь рядов хлебас конвейера 21 по склизу 22 (фиг.3).Работает устройство следующимобразом,Хлебные изделия 20 подаются конвейером 21 по склизу 22 на полку 2формирователя рядов хлеба 1, кото- йрая при поступлении заданного количества хлебных изделий (например,3 единиц), преодолевая сопротивление грузового фиксатора 3, поворачивается на один шаг, пока хлеб недойдет до наклонного спуска 5, аротор 1 не зафиксируется грузовымфиксатором 3 вновь. При поворотеротора хлеб...

Номер патента: 573976

Опубликовано: 30.03.1986

Авторы: Голик, Грищенко, Ильин, Коренга, Кошелев, Кручинин, Сидоров, Степанов

МПК: E21C 41/06

Метки: ископаемых, месторождений, мощных, полезных, разработки

...Патент" ул, Проектная г. Ужг Изобретение относится к горнодобывающей промышленности.Известен способ разработки мощных пологопадающих пластов путем выработки нижнего слоя пласта лавой иобрушения потолочины в лаву нижнегослоя. Для обрушения потолочины взрывным способом на скребковый конвейербурят скважины на всю мощность потолочины,Недостатком указанного способаявляется сейсмическое воздействиевзрыва на кровлю пласта.Известен способ разработки мощныхместорождений полезных ископаемыхкамерами, включающий проходку верхней и нижней подсечек, отбойку уступа слоями в открытое очистное пространство взрыванием скважин, пробуренных с верхней подсечки на всю высоту уступа.Недостатком этого способа является сейсмическое воздействие взрывана...

Номер патента: 1219613

Опубликовано: 23.03.1986

Авторы: Грищенко, Куцин, Мельник, Щербина

МПК: C08K 5/00, C08L 27/06

Метки: композиция, полимерная

...-фталат 30Азодикарбонамид 0,1 ние латиниэао ции, С истиранию,Дж/мм 170 2-Иеркаптобензтиазол 0,1 Дибутилфталат 30 Изобретение относится к технологии переработки полимеров, а именнок полимерным композициям на основеполивинилхлорида для получения технических поливинилхлоридных пленок и 5изделий - ковров, обуви, игрушек,линолеума и т.д причем пленки используются в виде покрытий различных основ - пенорезины, бумаги, пеноэласта, ткани, трикотажа, нетканых 1 Оматериалов, а также могут служитьосновой для отделочных покрытий.Цель изобретения - снижение температуры желатинизации и повышениесопротивления истиранию. 15Способ приготовления композициизависит от содержания пластификаторов, Если содержание последних непревышает 29 мас.ч., то вначале...

Номер патента: 1216199

Опубликовано: 07.03.1986

Авторы: Бондаренко, Грищенко, Дышлевич, Рабинович, Товаровский, Тоцкий, Хомич, Шидловский

МПК: C21B 3/00

Метки: восстановительных, добавок, доменную, печь, подачи

...в дутье сокращается до 257, остальные параметрыне изменяются,Через 40 мин после отключениявозобновляют подачу природногогаза и кислорода в прежних количествах, а расход кокса устанавливают на исходном уровне. На последующих выпусках чугуна и шлакапри нормальном нагреве продуктовплавки наблюдают вынос мусора изпечи. Теплосъем на холодильникахгорна несколько увеличивает и составляет 3,5-3,8 кВт/м , кроме района сектора фурм 8-13, где он неизменяется. Операцию повторяют,отключив природный газ только нафурмы 8 13 на 40 мин. Предварительно эа; 3 ч до отключения загружают холостую подачу. Послеэтого увеличивают расход коксав каждую подачу на ЗХ, а через 3 чснова отключают природный газ икислород на 40 мин. Возобновлениеподачи...

Номер патента: 1216085

Опубликовано: 07.03.1986

Авторы: Грищенко, Дынкин

МПК: B65G 1/127

Метки: грузов, механизированный, накопитель, штучных

...скручивания цепи 11 под весомштучного груза 19. Направляющая 9 служитдля ограничения габарита штучного груза 19.Склад работает следующим образом.Штучный груз 19 загружается на грузонесущие конические ролики 12 полотна цепного рольгангового конвейера 3 на верхнем ярусе многоярусного стеллажа 1. Штучный груз 19 вместе с полотном цепногорольгангового конвейера 3 движется до упора 10,Возле упора 10 штучный груз 19 останавливается, а полотно цепного рольганговогоконвейера 3 продолжает двигаться. При этомгрузонесущие конические ролики 12 начинают перекатываться по опорной поверхности штучного груза 19 (фиг, 3), В момент, когда отверстие окажется под штучным грузом 19, последний, воздействуя наверхние упоры 14 клапана 5,...

Номер патента: 1214334

Опубликовано: 28.02.1986

Автор: Грищенко

МПК: B23B 29/04

Метки: держатель, пластинчатых, резцов

...4, имеющим резьбовое отверстие 5, в котором установлен опорный регулировочный винт б.Верхняя поверхность 7 элемента 1в поперечном сечении выполнена овальной, а высота элемента 1 несколькоменьше высоты резца 3.При работе пластинчатого резцав качестве отрезного и канавочногоон вставляется в паз 2 элемента 1держателя, который, в свою очередь,устанавливается в резцедержатель 8токарного станка так, что боковыестороны элемента 1 и выступа 4 примыкают к сторонам угла резцедержателя 8. Затем с помощью опорного регу-.лировочного винта 6 резец 3 устанавливается строго перпендикулярно базовой плоскости 9 резцедержателя 8,после чего винтами 10 резцедержателя 8, упирающимися в верхнюю поверхность 7 элемента 1 держатель плас 4334 2тинчатых резцов...

Номер патента: 1204967

Опубликовано: 15.01.1986

Авторы: Геращенко, Грищенко, Гурьянов, Золотаренко, Зорий, Пуцыло, Чайковский

МПК: G01K 7/00

Метки: температуры

...значением коэффициента усиления усилителя 5, эта ЭДС стремится к нулю, а 1 О следовательно, стремится к,нулю ипогрешность статиэма устройства.Использование блока .извлеченияквадратного корня 8 в цепи отрицательной обратной связи обусловлено 15 необходимостью получения линейнойзависимости выходного напряженияот измеряемой температуры Т, При равенстве температуры объекта Т температуре, создаваемой на.гревателем 2 О Т она пропорциональна мощности,выделяемой нагревателем, т.е.ПгТ, = Т)( йН25 гдекоэффициент пропорциональности;Би К - соответственно напряжение на нагревателе иего сопротивление.ЗОДля получения линейной зависимости между вьгкодным напряжением устройства Б формируемым на выходе блока сравнения (входе блока извлечения квадратного...

Номер патента: 1203189

Опубликовано: 07.01.1986

Авторы: Гантман, Грищенко, Денищенко, Дядченко, Кизяев, Остапов, Тарнопольская, Тарнопольский, Щепеткин, Эрминиди

МПК: E02D 3/046

Метки: вокруг, грунта, траншее, трубопровода, уплотнения

...центрально расположенная уплотняющая плитавыполнена с вогнутой цилиндрическойрабочей поверхностью.За 8393/35 Ти 48 Подписно ииал ППП Патент , г.Ужгород, ул.Проектная,1203Изобретение относится к строительству и предназначено для уплотнениягрунта и других материалов в стесненных условиях, преимущественно вокругмагистральных трубопроводов, 5Цель изобретения - повышение производительности и качества уплотненияНа чертеже изображено предлагаемоеустройств, общий вид,Устройство содержит раму, над ко Оторой расположен возбудитель 1 колебаний, выполненный, например, в виде гидромолота, и центрально расположенную уплотняющую плиту 2.Рама выполнена из шарнирно соединенных центральной 3, установленнойв пазах возбудителя колебаний 1, иконсольных 4...

Номер патента: 1202500

Опубликовано: 07.01.1986

Авторы: Грищенко, Мухин

МПК: A01C 7/16

Метки: аппарат, высевающий

...С, Шекмар Заказ 8181/1 Тираж 142 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная,4 Изобретение относится к сельскохозяйственному машиностроению, в частности к высевающим аппаратам посевных машин. Цель изобретения - повышениеравномерности высева семян овощныхкультур.На чертеже изображен высевающийаппарат, общий вид. Высевающий аппарат состоит из корпуса 1, внутри которого имеется вращающийся валик 2 с лопастями 3 и крестовиной 4. На передней стенке корпуса расположено высевное окно 5. Боковая поверхность 6 корпуса аппарата со стороны зоны захвата и подачи семян лопастями к высевному окну 5 выполнена по концентрической...
