Установка для испытаний уплотнений вращающихся валов

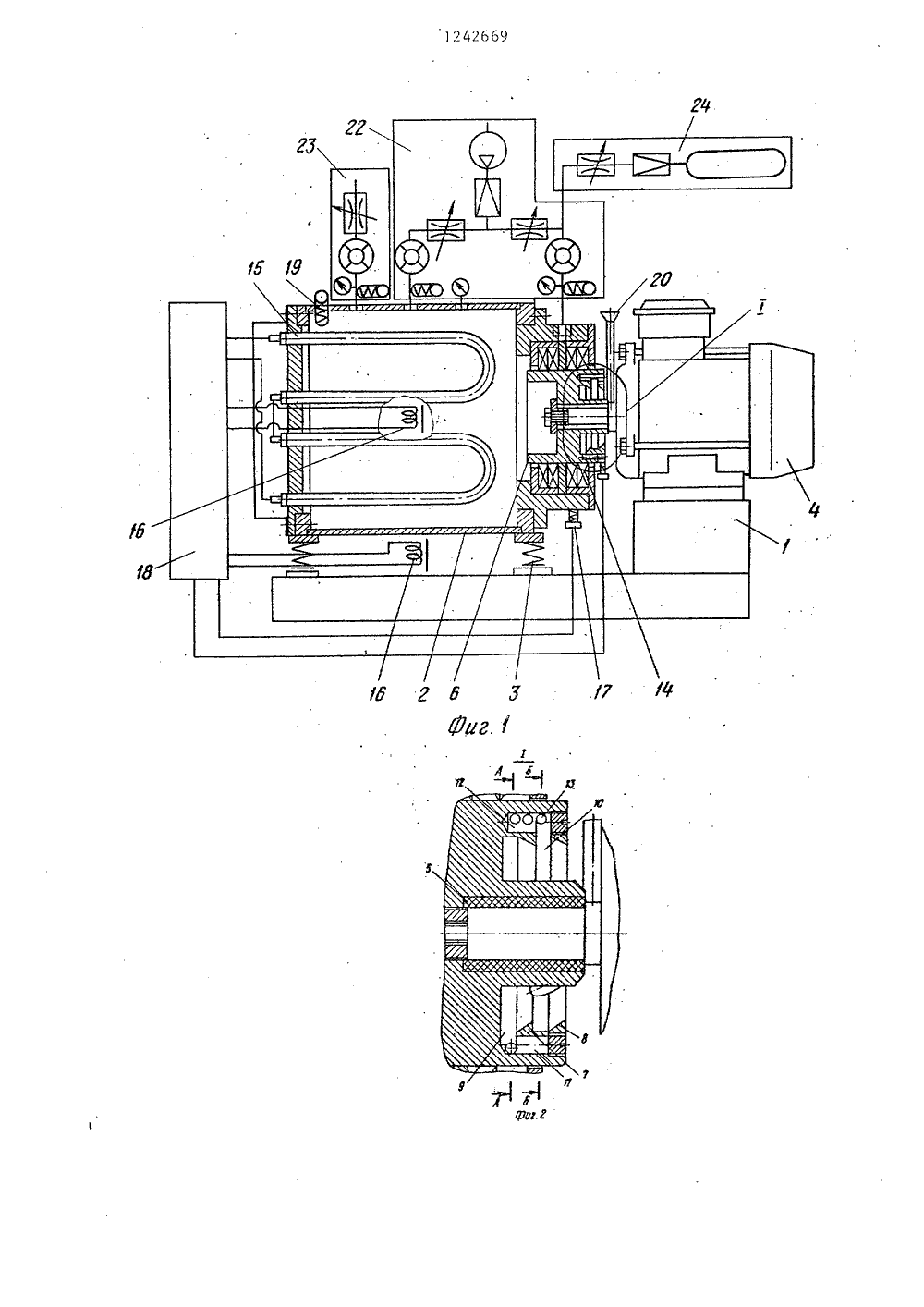

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1)4 Р 163 РСР;ОЮ)11 вИЕ ИЗОБРЕТЕН ПИС 13,МЯ К ) ТЕьА аш Г асо 105АНИЙ с 1,от о о каждая л в неи трично отнопендикулярной ерез цен УДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ТОРСНОМУ СВИДЕТЕЛЬСТВУ(54) (57) 1. УСТАНОВКА ДЛЯ ИСПИТУПЛОТНЕНИЙ ВРАШАЮЩИХСЯ ВАПОВ, сожащая расположенный на раме корпнагревательными приборами, электпривод, ротор, установленный наэлектропривода, испытуемое уплоние, системы подачи уплотняемойуплотняющей среды и измерительны приборы, о т л и ч а ю щ а, я с я тем, что, с целью приближения условий испытаний к реальным, она снабжена упругим элементом, размещенным между роторов и валом электропривода, в роторе выполнены полости, в которых размещены тарированные грузы, и ловушки в виде обратных конусов, переходящих в диаметрально расположенные эксцентричные относительно оси . ротора кольцевые выточки, соединенные с полостями, причем величина расстояния осей полостей от оси ротора больше диаметров кольцевых выточек, а на корпусе установлены питатели тарированных грузов, сообщенные с по" лостями ротора. 2 Установка по п.. ч а ю щ а я с я тем,вушка расположена симм сительно плоскости, пе оси ротора и проходяще масс ротора.Изобретение относится. к уплотнительной технике и может быть использозано для исследования и испытания уплотнений,Пельш изобретения является приближение условий испытаний к реальным за счет изменения эксцентриситета 124 ротора,На фиг. 1 показана установка дляиспытания уплотнений вращающихся валов; на фиг, 2 - узел 1 на фиг. 1;на фиг. 3 - сечение А-А на фиг, 2;на фиг. 4 - сечение Б - Б на фиг, 21на фиг. 5 - сечение В-Б на фиг. 3;на фиг. 6 - сечение Г-Г на фиг, 4.установка содержит раму 1 с установленными на ней корпусом 2 на зиброопорах 3 и электроприводом 4, назалу которого установлен госредствомупругого элемента 5 ротор б с обрат- ;Оными конусами 7 и 8, эксцентричнымивыточками 9 и 10 с полостями 11 и 1-2для тарированных грузов 13, На корпу"сс 2 установлено испытываемое уплотнение 14 и нагревательные элементы 15,.5Корпус 2 связан с двумя генераторами 16 колебаний. В уплотнении 14 установлены вибродатчики 17, которыесвязаны с нагревательными элементами 15 и генератором 16 колебаний ли- :Ониями управления с системой 18 управления.На корпусе 2 установлены термодатчики 19 и питатели 20 и 21, посредст"вом которых тарированные грузы 13подаются з полости 11 и 12 ротора б,Корпус 2 и уплотнение 14 соединеныс системами подачи 22 и 23 подачи ираспределения давления газа и системой 24 подачи инертного газа на запи-орание уплотнения 14,При работе установки газ подаетсяот системы 22 в корпус 2 и уплотнение 14. В корпусе 2 газ нагреваетсянагревательными элементами 15 и впроцессе работы поддерживается требуемая температура на заданном режиме, которая контролируется термодатчиком 19, далее газ выходит черезтрубопровод системы 23 в безнапорнуюемкость. Системой подачи и распределения давления газа поддерживаетсянеобходимое давление газа в корпусе 2и на эапирание уплотнения 14.В уплотнение 14 при испытании на5воздухе газ подается от системы 22,а при запирании уплотнения инертнымгазом газ подается от источника инерт.ного газа из системы 24,2669 2Бо время работы установки производят замеры: амплитуды и частоты колебаний (вибрационные характеристики) ротора 6 и корпуса 2, расхода температуры и давления газа в корпусе 2 и системах 22-24 подачи и распределения газа. Задание определенных вибрационнъх режимов работы осуществляется "увеличением дисбаланса ротора подачей тарированных грузов 13 через нитатели 20 и 21, обратные конусы 7, 8 и эксцентричные выточки 9 и 10 в полости 11 и 12, а также при.помощи генератора 1 б колебаний и виброопор 3 с изменяемой жидкостью задают определенный режим вибрации корпусу 2.Требуемый режим температуры и давления в корпусе 2 задается системами 22 и 23, а также количеством включения нагревательных элементов 15 (температура изменяется и за счет изменения расхода нагревательного га,за) .При изменении дисбаланса ротор смещается относительно оси вала засчет сжатия упругого элемента 5, при этом смещается центр масс ротора 6и увеличивается эксцентриситет исоответственно амплитуда колебаний,Частоту колебаний изменяют путем регулирования частоты вращения валаэлектропривода.Виброопоры 3 предназначены дляизменения жесткости системы приастройке на необходимые выбрационные характеристики. Для увеличенияэксцентриситета тарированные грузы13 добавляют в одну из полостей (11и 12), а для уменьшения эксцентриситета помещают груз в противоположно расг;:оложенную полость черех другой питатель. Таким образом установка позволяет моделировать в широком диапазоне различные режимы и условия работы уплотнения, испытыватьуплотнения, полностью моделируя условия его работь 1 в реальной машине, проводить сравнительные испытания уплотнений со снятиями расходных характеристик при изменении эксцентриситета, частоты вращения, температуры, перепада давления, частотных. характеристик корпуса, производить доводку, испытание новых уплотнений для машин, работающих во взрывоопасных агрес" сивных токсичных средах с непрерывным режимом работы.1242 б 69 Составитель АВолкова Техред Л.Опейн мишин е едакт Заказ 3684/3ВН одписн коми и от ская 4 оизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Тираж 880арственногизобретенийЖ, Ра ИИПИ Гос по делам 035, Моск Бельцовак Корректо ета ССС рытий наб., д
