Грищенко

Номер патента: 838164

Опубликовано: 15.06.1981

Авторы: Грищенко, Костромин, Паринов

МПК: F16D 55/38

Метки: дисковый, тормоз

...формула изобретенияПритормаживание, остановка и поворот при работакщем двигателе осуществляется также при помсщи гидро-, систеьы, когда жидкость под регулируемым давлением подается в цилиндр выключения и частично уменьшает момент, создаваемый пружинами, а при необходимости резкого торможения и крутого поворота подается толь.ко в дополнительный цилиндр,включения и перемещает поршень 11, который воздействует на нажимной диск 5 и 10 параллельно пружинам дополнительно сжимает диски 2 и 3 трения обеспечи-, вая тормозной момент, необходиьий дФя остановки и поворота.Удержание на заданном уклоне при 15 работающем и неработающем двигателе (тормоз работает в качестве автоматически включаемого горного тормоза) осуществляется, когда в...

Номер патента: 838102

Опубликовано: 15.06.1981

Авторы: Грищенко, Киргизбаев

МПК: F16B 2/02

Метки: замковое

...фиг. 1.Замковое устройство содержит нижний полукорпус 1, прикрепленный к окантовке 2 заклепками 3, верхний полукорпус-втулку 4 с двумя буртиками, установленный в отверстии крышки 5, зафиксированный от выпадания из нее дополнительной шайбой 6. Поджатие верхнего полукорпуса-втулки 4 к нижнему полукорпусу(стяжка пакета) обеспечивается запорным органом 7, подпружиненным конической пружиной 8, опирающейся одним концом (большего диаметра) на шайбу 9, другим концом (меньшего диаметра) на головку запорного органа 7. Запорный орган имеет Т-образный хвостовик 10 с винтовыми поверхностями 11 и 12 и квадратным концом 13. В полости 14 запорного органа 7 размещен подвижный в осевом направлении сердечник 15, на одном конце которого выполнен буртик 16,...

Номер патента: 837659

Опубликовано: 15.06.1981

Авторы: Бойко, Грищенко, Данилов, Сычев

МПК: B23K 9/10

Метки: датчик, фотоэлектрический

...датчика, Сложность настройки и контроля работы обтюратора затрудняет процесс определения середины светящейся полосы, у которой распределение температуры в ее поперечном сечении имеет колоколообразную форму. Для обеспечения качества.отраженных и направляемых в световод световых потоков требуется специальная предварительная, обработка кромок стыка под сварку.Известен также фотоэлектрический датчик, содержащий световод с объективом, призму и фотоэлемент, на который проектируется преломленный с 15 призмы свет ГЗОднако датчик дает значительную погрешность при близком расположении его к сварочной ванне, не дает возможность визуально наблюдать за фор мированием сварного шва, сложны настройка и контроль за работой датчика а значит, точность...

Номер патента: 836195

Опубликовано: 07.06.1981

Авторы: Аксаков, Ардентов, Владимиров, Горынин, Грищенко, Ельцов, Левицкая, Легостаев, Малышевский, Набатов, Соколов, Стеценко

МПК: C22C 38/50

Метки: сталь

...0,35 0,12 0,01 0,01 0,02 0,005 0,02 0,001 0,001 Остальное+ 20 С продольные поперечные продольные поперечные поперечные вертикаль- ные Предлагаемая 29,4 20,2 27,8 28,8 17,7 27,0 18,5 15,4 18,5 17,212,2 16,0 79,1 69,2 73,5 77,1 60,0 69,2 Извест- ная 13,1 9,3 7 7 6,0 67,2 20 4 Сера 0,001-0,010Фосфор 0,001-0,015Хром 0(01-0,80Медь 0,01-2)50Титан 0,02-0,25Церий 0,005-0,010Алюминий О)02-0,15Железо ОстальноеСодержание стали в предлагаемых пределах серы, фосфора, алюминия и церия способствует получению высокихзначений пластических свойств в нап-. равлении оси 2 (по толщине материала,Легирование в предлагаемых пределах алюминием, титаном и церием обеспечивает также хорошую деформируемость стали в интервале температур 900-1150 С.Заявленная...

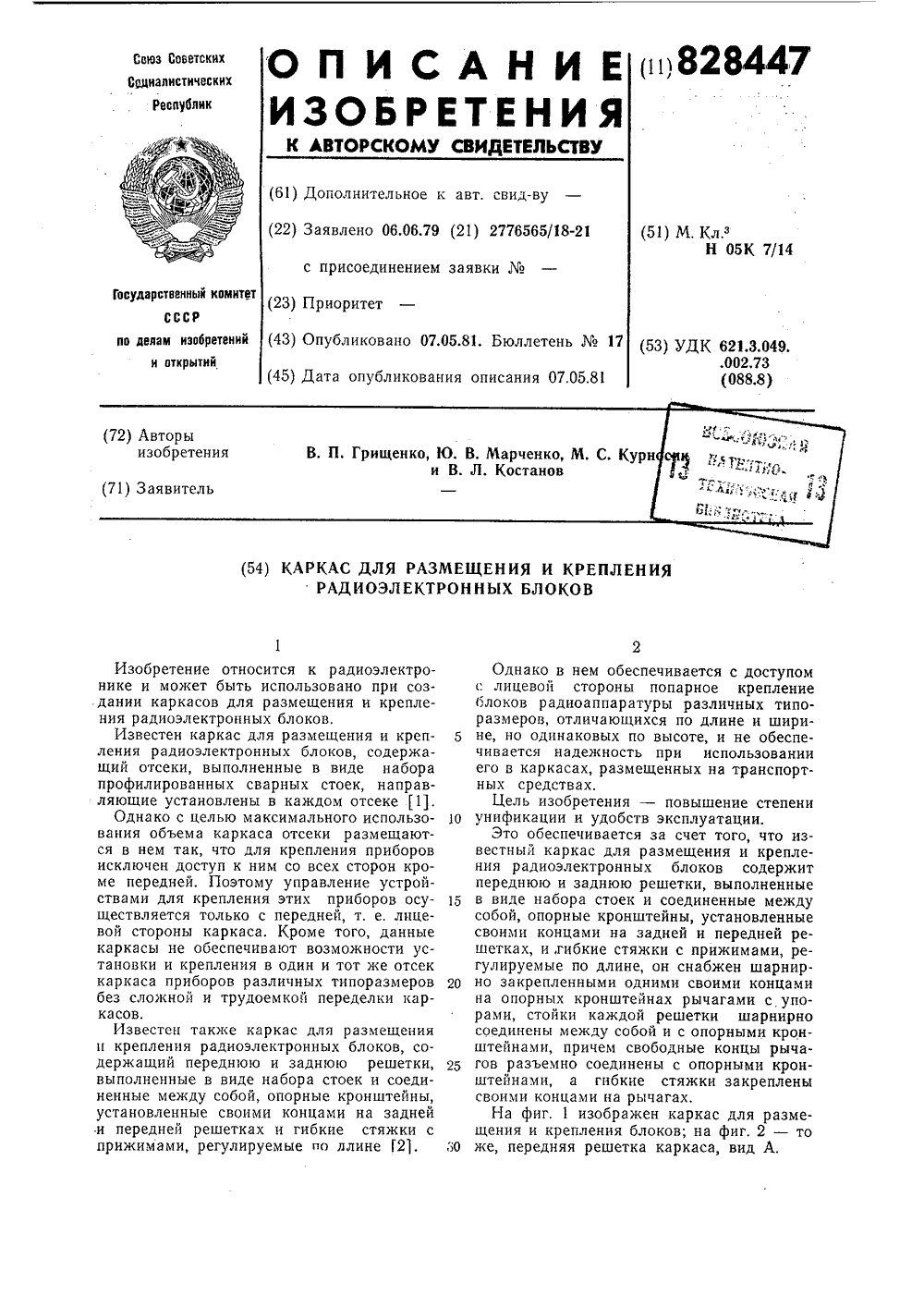

Номер патента: 828447

Опубликовано: 07.05.1981

Авторы: Грищенко, Костанов, Курносик, Марченко

МПК: H05K 7/14

Метки: блоков, каркас, креплениярадиоэлектронных, размещения

...на нем откидным болтом 11 с гайкой 12 входит в вертикальную вилку 13 опорного кронштейна 8, откидной болт 11 входит в горизонтальную вилку 14 опорного кронштейна 8.На кронштейнах 8 установлены упоры 15 и гибкие стяжки 16, положение которых по длине кронштейнов 8 регулируется в зависимости от длины устанавливаемых блоков 17, гибкие стяжки 16, огибая блоки 17, накладываются одна на другую, образуя скобу, и скрепляются двумя прижимами 18. Наличие прижимов 18 позволяет в пределах суммарной длины гибких стяжек 16 регулировать размеры, образовавшейся скобы в зависимости от высоты и ширины устанавливаемого блока 17. На вертикальных боковых ветвях гибких стяжек 16 установлены упоры 19, которые служат для придания ветвям гибких стяжек 16...

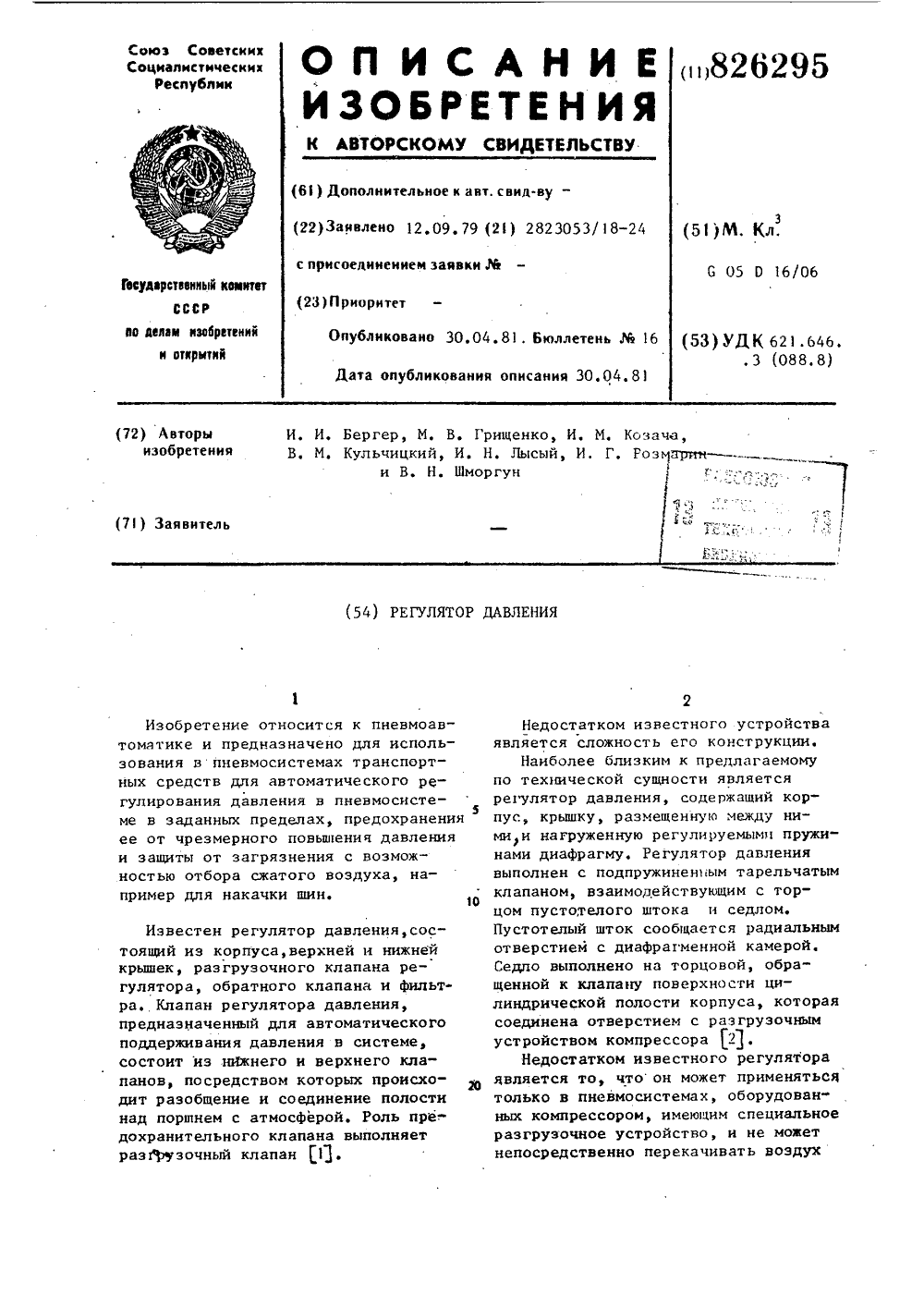

Номер патента: 826295

Опубликовано: 30.04.1981

Авторы: Бергер, Грищенко, Козача, Кульчицкий, Лысый, Розмарин, Шморгун

МПК: G05D 16/06

Метки: давления, регулятор

...клапан 16 и штуцер 17. В нижней крышке размещен регулировочный упор 18. Для очистки сжатого воздуха от твердых частиц внутри корпуса концентрично полому поршню 8 установлен фильтр 19.Нагнетающая полость регулятора давления, обозначенная на фигурах буквой В, связана с подмембранной полостью А , ограниченной обратным клапаном 16, отверстием ГДля выхода сжатого воздуха при разгрузке компрессора в нижней крышке 4 предусмотрены отверстия Д , Предлагаемый регулятор давления снабжен клапаном для отбора сжатого воздуха, например для накачки шин не показан.Регулятор давления работает . следующим образом.В момент включения на накачивание фиг.1 сжатый воздух из компрессора подводится,к полости 9 и через фильтр 19, отверстие Г в корпусе 1...

Номер патента: 823040

Опубликовано: 23.04.1981

Авторы: Баркан, Грищенко, Шапиро

МПК: B23K 31/10

Метки: многопроходной, плазменно-дуговой, резки

...канав-д ки) напряжение на дуге имеет максимальное значение, так как при этом возрастает длина дуги из-за изгиба столба дуги.При выполнении первого прохода определяют значение Оа ,.Затем устанавливают максимальную скорость перемещения плазмотрона, при которой глубина наплавляемой канавки практически равна нулю при данном токе, угле наклона плазмотрона, расходе плазмообразующего и охлаждающего газа, а также расстоянии от среза сопла до поверхности металла. При этих условиях возбуждают вновь сжатую дугу и перемещают плазмотрон 35 с данной скоростью.Значение напряженности магнитного поля Н поддерживают таким же, как и при выполнении первого прохода, и фиксируют при этом также измерение 40 амплитуды значений напряжения на дуге Оа....

Номер патента: 822978

Опубликовано: 23.04.1981

Авторы: Агарышев, Антипин, Бахчеев, Бураковский, Грищенко, Курицын, Логвинов, Моренко, Ромазан, Селиванов, Столяров

МПК: B22D 7/00

Метки: закупориванияслитков, кипящей, стали, химического

...наполнения изложницы,составляет менее 1 от его количества, вводимого в изложницу, то поверхностная корочка слитка получается рыхлой, пронизайной многочислен" 45ными каналами. Если величина этойпорции раскислителя превышает 10от его количества, вводимого в изложницу; то металл в процессе наполнения изложницы кипит вяло и поверх Оностная корка слитка получаетсятонкой. В обоих случаях качествоповерхности проката, полученного изслитка, ухудшается.Если величина второй порции раскислителя, вводимой на зеркало жидкого металла через 5-20 с послеокончания заливки изложницы, составляет менее 1 от всего количествараскислителя, вводимого в изложницу, то ее введение не уменьшает 60до нужного уровня интенсивность кипения металла. Тогда...

Номер патента: 821339

Опубликовано: 15.04.1981

Авторы: Грищенко, Лившиц, Шойхет

МПК: B65G 17/26

Метки: конвейер, тележечный

...возможностью перемещения по направляющим 6, соединенным с тяговым органом 7 через шток цилиндра 8. Бесштоковая полость цилиндра 8 постоянно связана с атмосферой. На тележке 5 размещены упоры 9, каждый из которых состоит из группы пластин 10, установленных на оси 11, параллельной направляющим 6, а на оси 12 смонтированы подпружиненные фиксаторы 13 рабочего и нерабочего положений упоров (пластин 10).Конвейер работает следующим образом.При перемещении тележки 5 по направляющим 6 рамы 1 пластина 10 упора 9 упирается в останов 2, после чего автоматически выключается привод перемещения тележки. Продолжение его работы по инерции не влияет на точность останова вследствие перемещения поршня со штоком в цилиндре 8.После окончания технологической...

Номер патента: 813220

Опубликовано: 15.03.1981

Авторы: Богданов, Грищенко, Медведев

МПК: G01N 25/18

Метки: жидкостей, тепло-физических, характеристик

...ширине переги на его торцовых поверхностях устны спаи дополнительной термопарьключенной к дополнительному гальванометру.На фиг, 1 изображена схема устройства; на фиг. 2 -- то же, вид сверху.Устройство содержит нагреватель 1 постоянной температуры с установленным на нем одним из спаев 2 термопары, кювету 3, выполненную в виде двух одинаковых объемов, разделенных перегородкой 4 из теплоизоляц ионного материала, в которые помещаются реперная 5 и исследуемая 6 жидкости. На дне кюветы расположена опора 7, выполненная в виде двух полуколец. На опору установлен теплоприемник 8, выполненный в виде цилиндра с вырезом на торцовой поверхности, равным ширине перегородки кюветы. На торцовой поверхности теплоприемника установлен второй спай 9...

Номер патента: 808081

Опубликовано: 28.02.1981

Авторы: Бородай, Грищенко, Раина

МПК: A61B 18/02

Метки: внутренней, криокоагулятор, матки, по-верхности

...На чертеже изображен криокоагулятор, продольный разрез.Криокоагулятор содержит коаксиально расположенные патрубок 1 для подвода хладагента, снабженный отверстиями 2 и патрубок 3 для отвода хладагента, а также оболочки: внутреннюю 4, среднюю 5 и наружную 6, имеющие аналогичные формы и установленные между собой с равномерным зазором. Патрубок 1 для подвода хлад- агента подсоединен к зазору между внутренней и средней оболочками 4 и 5. Средняя оболочка 5 имеет перфорацию 9. В зазорах 7 и 8, являющихся каналами движения хлад- агента установлены спиральные вставки 10и 11.Работает криокоагулятор следующим образом.Хладагент, жидкий или газообразный, поступает по патрубку 1 через отверстия 2 в винтовой канал (зазор) 7 между средней и внутренней...

Номер патента: 807065

Опубликовано: 23.02.1981

Авторы: Брусенский, Грищенко, Лемешко, Лещинский, Мамай

МПК: G01F 23/12

Метки: жидкости, индикатор, уровня

...8. Внутри мерной трубы в поплавке 9 установлен уп авляющий магнит 10, который поддерживается на поверхности жидкости 11. на концах трубки 1установлены дополнительные магниты12, ориентирование друг к другу одно.именными полюсами, противоположнымирабочему полюсу управляющего магни-.та 10,5Устройство работает следующим образом.Рабочий полюс управляющего магнита10, расположенного в поплавке 9,ориентирует поворотные магнитные элементы 7 в соответствии с направлением силовых магнитных линий управляющего магнита 10. В связи с тем,что поворотные элементы 7 представляют собой постоянные магниты, ониориентируются по отношеньио к управляющему магниту 10 только одним полюсом, противоположным по отношению крабочему полюсу управляющего...

Номер патента: 805273

Опубликовано: 15.02.1981

Авторы: Баско, Грищенко, Семенец, Сушицкий

МПК: G05D 23/00

Метки: зонах, температурыв, червячной

...замыкаются контакты датчика оборотов, причем каждый из них - при достижении, определенной скорости вращения, в соответствии с настройкой. Через эти коНтакты запитываются обмотки промежуточных реле, контакты которых, замыкаясь, шунтируют добавочные сопротивления на входах обратных связей регуляторов зон. Это изменяет частоту следования импульсов в системе в соответствии с изменением динамических свойств объектов регулирования, что позволяет поддерживать требуемую точность и максимально возможную при этом надежность системы во всем диапазоне скоростей вращения червяка.На фиг. 1 представлена функциональная схема предлагаемой системы терморегулирования, а на фиг. 2 - принципиальная схема обратной связи.В материальном цилиндре 1 с...

Номер патента: 805036

Опубликовано: 15.02.1981

Авторы: Грищенко, Иванов, Коваленко, Курбанов, Петрухин, Пилюков

МПК: F27B 7/16

Метки: барабанная, печь

...камеры 5 на наклонную раму 8, Диафрагмы 3 выполняют разногодиаметра и крепят посредством штырей9 к барабану 2 так , что зазор междувнутренней поверхностью барабана 2и последней диафрагмой 3 равен диаметру фракции конечного продукта, Количество диафрагм 3 выбирается в зависимости от выбора тепловых зон, Зазормежду диафрагмами 3 и внутренней поверхностью барабана 2 уменьшается всторону разгрузки по зависимостии-+,)ъ =и, а,где Ь - зазор между соответствующей 20диафрагмой 3 и внутреннейповерхностью барабана 2;К - отношение объема конечногопрсдукта к исходному;Н - высота засыпки продукта в 25первой зоне;и - число диафрагм 3;- порядковый номер диафрагмы3;Йф - диаметр фракции конечногопродукта.В диафрагмах 3 на высоту засыпкипродукта в...

Номер патента: 805025

Опубликовано: 15.02.1981

Авторы: Грищенко, Костромин, Тузлуков

МПК: F24H 1/12

Метки: водоподогреватель

...эксплуатации.указанная цель достигается тем,что водоподогреватель снабжен пово. ротными петлями с осями поворота; установленными в овальных отверстиях,апереходники закреплены на секциях"с 20помощью упомянутых петель.На фиг. 1 изображен водоподогреватель, общий вид на фиг. 2 - конструкция петель.2 Водоподогреватель содержит кожухотрубные секции 1, соединенные переходниками 2 посредством поворотных . петель 3 с осями поворота 4, установленными в овальных отверстиях 5; 30 Прн техническом обслуживании водо"подогревателя Н-образные переходники2 освобождаются от крепления, а затемсвободно поворачиваются на петлях 3,открывая доступ к кожухотрубным секциям 1. Овальная форма отверстий 5обеспечивает плотное закрытие Н-образных переходников...

Номер патента: 804621

Опубликовано: 15.02.1981

Авторы: Власенко, Грищенко, Коваленко, Кондратьев, Нестерчук, Рогозкин, Тарелкин, Якушкин

МПК: C07C 15/02, C07C 7/10

Метки: ароматическихуглеводородов, выделения, смесей, снеароматическими

...- 2-ного водного раствора моноэтаноламина при 100-150 ОС.Водный раствор стабилизатора препятствует разложению ДМА при высоких температурах и позволяет проводить процесс экстракции при 100150 С без снижения его селективности.П р и м е р 1. В обогреваемый 40аппарат с мешалкой загружают 100 гсырья, представляющего смесь 35толуола с 65 гептана, а также 200 гэкстрагента, состоящего из 80ДЭГ, 10 ДМА и 10 стабилизатора2-ного водного раствора.моноэтаноламина (ЭА)После перемешиванияпри 100 С в течение 10 мин и отстаивания в течение 30 мин получают209,8 г нижнего слоя и 81,2 г верхнего слоя, содержащих 74,1 и "24,9 вес.Ъ ароматических углеводородов соответственно,.Извлечение составляет 47 от потенциала. Коэффициент распределения и...

Номер патента: 798513

Опубликовано: 23.01.1981

Авторы: Геращенко, Грищенко, Драбович, Криштафович

МПК: G01K 17/08

Метки: количества, тепла

...отрезков времени,На фиг.1 изображено устройство,реализующее предлагаемый способ; на2 фиг.2 - граФик зависимости нагреваобразцов от времени.Устройство содержит калориметрическую камеру 1 с эталонным образцом,калориметрическую камеру 2 с иссле 30 дуемым образцом, дифференциальнуютермобатарею 3, усилитель 4, релейный элемент 5, источник 6 переменного тока, источник 7 постоянного тока.При включении схемы тепло поступает на один из образцов и его температура начинает повышаться. Это продолжается до тех пор, пока сигнал от диФФеренциальной термобатареи 3, Фиксирующей разность температуры между образцами, станет настолько велик, что сработает репейный элемент 5 (момент времени с). С этого момента энергия поцается на другой образец и с...

Номер патента: 796935

Опубликовано: 15.01.1981

Автор: Грищенко

МПК: H01H 3/24

Метки: контактор

...поршень 1, подвижный ци" линдр 2 поднимается, сжимая возвратную пружину 3, производит основную работу - коммутацию контактов. Одновременно с этим происходит поворот коромысла 4, которое, поворачивая кулачок 5, выводит его из фиксированного положения (ролик 7. поднимается, сжимая пружину 8) с одной стороны, с другой поворачивает маятниковый груз 6, уменьшает угол ФПри достижении конечного положения (фиг. 2) ролик 7 снова фиксирует кулачок 5, но теперь с другой его стороны.Когда контактор отключается и сжатый воздух выбрасывается из цилиндра в атмосферу, возвратная пружина 8 ставит подвижную часть в начальное положение (фиг. 1), заставляя двигаться при этом кинематические элементы в обратном порядке.Требуемая форма...

Номер патента: 789598

Опубликовано: 23.12.1980

Авторы: Грищенко, Дадашев

МПК: C21D 1/63

Метки: закалки, колец

...неподвижных пальцев 22 и подвижных пальцев 23 и 24, Устройство имеет ограничитель 25 опусканиястола.Механизм вращения состоит из ленточ-ного транспортера 26, лента которого выполнена из жаропрочной стали, рамы 27и пиевмоцилиндра 29, шарнирно соединенных с кареткой 28, которая установлена нанаправляющей 30, закрепленной на станине 31. Станина имеет упор 32, ограничивающий перемещение каретки вниз.К раме крепится сменная рамка 33, имеющая поперечные упорные ролики 34, установленные на стойках 35. Рама имеет направляющий нож 36, входящий во втулку 37, закрепленную на станине.Для вращения винтов устройство имеетдва ключа 38 и 39, герметично установленные на гидрозатворе и баке.Устройство работает следующим образом,Кольца, подошедшие на...

Номер патента: 789595

Опубликовано: 23.12.1980

Авторы: Грищенко, Дадашев

МПК: C21D 1/62

Метки: закалки

...роликами 6 (нафиг. 2 места крепления условно показаны крестиками). Под рамкой, соосно,ей, расположен ленточный транспортер 3, установленный на роликах иприводимый в движение гидродвигателем 4.20Рама 1 установлена на станине 10,которая снабжена упором 11 и центрирующей втулкой 12, взаимодействующейс ножом 13, укрепленным на раме 1.Упорные ролики состоят из наружной 25втулки 14, выполненной из жаропрочнойстали, в утренней втулки 15 из антифрикционного материала и оси 16.Рамка 5 и количество упорных роликов 6 подбираются для каждого типоразмера колец и с учетом числа ру -чьев, т,е. колец в одной стопке, выходящей из печи. Размеры проема рамкитаковы, что исключают разворот кол .цпоперек ленты транспортера 3 и их перемещение вдоль ленты при...

Номер патента: 789430

Опубликовано: 23.12.1980

Авторы: Газиева, Грищенко, Дерковский, Заяц, Филиппов

МПК: C02F 3/34

Метки: биохимической, вод, жирозаменителей, производства, синтетических, сточных

...вода где а - количество концентрированнойпромышленной сточной воды, рассчитанное в соответствии с ее ХПК и ХПКсреды (спецагара) по специфическимзагрязнениям, мл,Промышленную сточную воду добавляют в горячий питательный агар послеавтоклавирования в количестве, необходимом для создания по специфическим загрязнениям производства СЖЗХПК среды в пределах 500-3000 мг/л.Активный ил для очистки высококонцентрированных сточных вод наращи 1дают на штаммах микроорганизмов(Вас 111 ць с(ап 1 сць Вас 111 ць р 1 айусЬоща, Васйег 1 цщ а 11 рйай 1 сцщ),выделенных вышеописанным способом,Высокая степень окисления ( 98),хорошее состояние ила при очисткеконцентрированных стоков с ХПК=5000 мг/л достигается при использовании активного ила, в состав...

Номер патента: 787726

Опубликовано: 15.12.1980

Авторы: Бежанишвили, Грищенко, Коноваленко, Криворотько, Лысенко, Нуждин, Порохов, Софер, Шевченко

МПК: F04B 51/00

Метки: машин, обкатки, поршневых

...в картере, равная 1,5-2,5 ата, и не менее чем 30-кратная смена масла в картере малины при проведении обкатки являются оптимальными для обеспечения эффи ктив - ной очистки картера от продуктов и 1 ио10 Формула изобретения Составитель В. ЛазуткинТехред А.Ач Корректор С Щомак Редактор С. Тараненко Тираж 725 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб, д. 4/5 Заказ 8314/38 Филиал ППП "Патент", г. Ужгород, ул. Гроектн 1 ч, 4 са и других механических частиц, Применьших значениях укаэанных величинне обеспечивается эффективная очистка картера.При увеличении давления и кратности смены масла в картере в значительной степени усложняется маслосистемаобкаточного стенда и повышаются...

Номер патента: 785551

Опубликовано: 07.12.1980

Авторы: Грищенко, Доронин, Костиков

МПК: F04C 18/02

Метки: роторная

...Машина содержит корпус 1 с эксцентрично установленнью в нем ротором 2 и размещенный в полости корпуса 1 щибер 3, имеющий привод от эксцентрика 4 вала 5, сочлененного с ротором 2 посредством установленных на них и на промежуточной оси 6 зубчатых шестерен 7, 8 и 9, На эксцентрике 4 вала 5 установлено с воэможностью вращения кольцо 10, шарнирно соединенное с шибером 3, а зубчатые иестерни 7, 8 и 9 установленк экс це н три чно .При выполнении машинн многоступенчатой с шиберами 11 и 12 в каждой ступени кольцо 10 соединено со всеми шиберами, В корпусе 1 имеются каналк 13 для подачи охлаждающей среды. При вращении ротора 2 через шестерни 7, 9 и 8 вращение передается валу 5 и эксцентрику 4, который шарнирно сочленен с шибером 3, Шибер...

Номер патента: 785030

Опубликовано: 07.12.1980

Автор: Грищенко

МПК: B27B 3/04

Метки: бревен, грищенко, продольной, распиловки

...рамки шарнирносоединены упорами со станиной,На чертеже представлена кинемати.ческая схема описываемого устройства, 30 Оно содержит станину (на чертеже не обозначена), пыльную рамку 1 с пилами, имеющими двусторонние режущие кромки, верхнюю и нижнюю направляющие 2 пильной рамки 1, кривошипно-шатунныи механизм 3, несущую раму 4, которая закреплена посред" ством центральной осн 5 на станине, кинематически связана йосредством тяги 6 и двуплечего рычага 7 с кривошипно-шатунным механизмом 3 и посредством осей 8 и 9, соответственно, с верхней и нижней направляющими 2, которые, в свою очередь, шарнирно соединены упорами 10 со станиной.такая кинематическая схема прн работе устройства обеспечивает пильной рамке сложное движение: возвратно-...

Номер патента: 783664

Опубликовано: 30.11.1980

Авторы: Андреев, Геращенко, Грищенко, Лебедев

МПК: G01N 25/18

Метки: коэффициента, теплопроводности

...монолите и равными по термосопротнвлению с целью создания однородной по термическому сопротнзлению зоны по всей рабочей поверхнооти холодильнчка для исключения влияния краевых эффектов дс границе датчика теплового потока.Площадь чувствительной поверхности датчика 3 составляет менее 001 площад=: рабочей поверхности холодильника, чтобы измеряемый датчиком тепловой поток, пронизывающий исследуемь;й .образец б, не был подвержен искажениям вследствие боковых эффектов в образце при испытаниях различных но теплопроводности материалов на разных температурных уровнях. Эта величина определена аналитччески и подтверждена экспериментально термопары с поверхностью исследуемогообразца термозлектродная проволока в,области спая н далее до ьыхода...

Номер патента: 782732

Опубликовано: 30.11.1980

Авторы: Грищенко, Лотник

МПК: A01C 7/16

Метки: аппарат, высевающий

...изогнутых по параболическим кривым с наибольшей кривизной у крестовины, причем каждая лопасть охватывает валик на четвертьего окружности. Для обеспечения качественного посева семян различныхкультур на корпусе против высевногоокна установлена регулирующая заслон782732, ка, позволяющая изменить проходноесечение окна,На фиг. 1 изображен высевающий ап парат, общий вид; на фиг. 2 - то же,вид сбоку; на фиг, 3 показан отдель.но ротор высевающего аппарата, 5Аппарат включает корпус 1, крышку 2для выгрузки семян,высевное окно 3.Внутри корпуса на валике 4 закрепленакрестовина 5; К крестовйне жестко"прикреплены лойасти б, смещенные поокружности одна относительно другойна 90. Каждая лопасть выполнена ввиде ленты, изогнутой по параболичес-кой кривой,...

Номер патента: 777884

Опубликовано: 07.11.1980

Автор: Грищенко

МПК: H04R 17/00

Метки: генерации, импульсов, ультразвуковых

...пьезоэлемент 4 в случае генерации ультразвуковых импульсов объемных волн выполнены в виде дискретных элементов (см. фиг. 1) либо в виде монолитной конструкции стержневого типа (см. фиг, 2). Кроме того, в случае генерации ультразвуковых импульсов поверхностных волн активный пьезоэлемент 1, акустический резо зО мого усилителя электрических сигналов 8 Г) 1 О 15 20 25 35 40 45 50 55 60 65 натор 2 и управляющий пьезоэлемент 4 выполнены в виде системы встречно-штыревых проводящих электродов, нанесенных на пьезоактивный материал (см. фиг, 3).Предлагаемое устройство работает .следующим образом.В исходном положении добротность управляемой активно-индуктивной электрической нагрузки б управляющего пьезоэлемента 4 устанавливают максимально...

Номер патента: 777433

Опубликовано: 07.11.1980

Авторы: Грищенко, Золотухин

МПК: G01D 21/00

Метки: аэродинамической, интенсивности, установки, шума

...установки определяют путем определения интенсивности его тональной составляющей в дальнем акустическом поле. Интенсивность тональной составляющей шума аэродйнамнческой устаноькя Определяют, после измерения интенсивности тональной составляющей шума аэролина 1 мической установки в ближнем "акустическом поле, характеризуемом отсутствием согласования междугСоставитель Ю.-К. В. Розенкранц1 - /Редактор О. Филиппова Теехред А. Камышникова Корректор И, Осиповская Заказ 1477/1475Изд.544Тираж 810 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений й открытий1 Ц 035, Москва, Ж, Раушская наб., д. 4/5/ 1 ип. Харьк. фил. пред. Патент 3ффазами колебательной скорости и звукового давления. В ближнем акустическом лоле измеряют также...

Номер патента: 771833

Опубликовано: 15.10.1980

Авторы: Грищенко, Ломакин, Ткаченко, Фаустова

МПК: H02P 5/00

Метки: взаимосвязанного, драглайна, подъема, тяги, электроприводами

...суммирующего усилителя 9 с противоположными знаками. При этом коэффициенты уснления второго суммирующего усилителя 9 по каждому иэ его входов обеспечивают умножение сигнала, пропорционального усилию в тяговом канате Рна коэффициент веса В, а сигнала,пропорционального усилию Р в подьемном канате - на коэффициент весаА, С помощью второго суммирующего налы АРП и ВР, а выходной сигнал второго суммирующего усилителя 9, пропорциональный их разности АР -ВРи тг подают на один из входов первого суммирующего усилителя 8. Отношение коэффициента веса В при усилии Гт в тяговом канате к коэффициенту веса А при усилии Ря в подъемном канате выбирают равным отношению усилия в подъемном канате к усилию в тяговом канате при загруженном ковше на границе...

Номер патента: 771520

Опубликовано: 15.10.1980

Авторы: Бевзюк, Геращенко, Грищенко, Кутас

МПК: G01N 25/18

Метки: горных, пород, теплопроводности

...в зависимости от соотношения те лопроводностей породы 35околоскважинного пространства и введенного в скважину образца,На фиг. 1 представлены температурные поля: а - до введения в скважинобразца, б, в, г - после введения, 4 Она Фиг. 2 - график отношения М градиентов (естественного геотермическогов вдоль тепломера) для раэгличных значений отношениятеплопроводностей (горной породы 1 г итепломера Ъг).Случай а характеризуется определенным установившемся температурным полем, которое при внедрении в скважину постороннего тела изменяется, 5 О при этом, если теплопроводность внедренного образца равна теплопроводности породы скважины, температурное поле скважины в стационарном состоянии сохраняется прежним (фиг. 1 б), то есть...
