Горохов
Способ подготовки каменноугольной смолы к дистилляции
Номер патента: 283233
Опубликовано: 01.01.1970
Авторы: Айзенберг, Антонов, Белецкий, Горохов, Зайченко, Медведев, Папушин, Привалов, Харькина
МПК: C10C 1/02
Метки: дистилляции, каменноугольной, подготовки, смолы
...с надсмольной водой холодильникового цикла до получения эмульсии, а затем ее разрушают с выделением смолы, воды и остаточных фусов. Полученную смолу подают на конечные холодильники для извлечения нафталина из воды цикла конечного охлаждения, после чего ее смешивают со смолой холодильникового цикла. Такой способ не обеспечивает полного осаждения фусов и зольных примесей, а также обезвоживания.Цель изобретения - устранить указанные недостатки,Для этого смолу холодильникового цикла смешивают со смолой газосоорников в декан- тере-осветлителе, затем смесь смол направля. ют на извлечение нафталина из воды цикла конечного охлаждения, обеспечивая при этом рециркуляцию. Дальнейшую ооработку ведут по известному методу. 1. б 50 г смолы...
Следящая система комбинированного регулирования
Номер патента: 280613
Опубликовано: 01.01.1970
Авторы: Балаболов, Горохов, Кобзев, Новоселов, Потапов
МПК: G05B 11/01, G05B 13/00
Метки: комбинированного, следящая
...частот и подключенный кего выходу третий дифференциатор, выход которого связан со входом ключа, а также дополнительно установлены соединенный со вторым дифференциатором компенсирующего устройства блок реле и подключенный к его входу еще один дифференциатор, вход которогосвязан с выходом первого дифференциатора,На чертеже представлена блок-схема следящей системы,Вход основного контура регулирования 1 спередаточной функцией К (р) соединен с выходом компенсирующего устройства 2 с передаточной функцией (р), состоящего из двухпоследовательно соединенных дифференциаторов 3 с передаточной функцией Кар и 4 с пе 1 + Т,рредаточной функцией. Контур само 1+ Убр настройки 5 состоит из фильтра нижних частот 6, пропускающего полезный сигнал, выход...
Контрастный материал
Номер патента: 280038
Опубликовано: 01.01.1970
Авторы: Билев, Горохов, Ильин, Марченко, Орлов
МПК: G01N 23/04
Метки: контрастный, материал
...из АМГ 6 ленту дят между листами в зону шва. После ки осуществляют рентгенографию с испо ванием обычной пленки типа РТ,овку, ентуот"С вво- вар- ьзо 5 - 15%. Известные контрастные материалы на основе алюминия, вводимые в зону контактной сварки листов из материала АМГ 6 для повышения качества последующего радиографйрования, содержащие 5 - 6% марганца и 95 - 94% алюминия, создают хрупкую неоднородность в зоне сварки и предусматривают использование высококачественных пленок, что усложняет процесс радиографирования.Предлагаемый материал отличается от из вестных тем, что, в целях повышения механических свойств шва и упрощения процесса контроля, он состоит из алюминия в количестве 85 - 95% и серебра в количестве 5 - 15%.Технология...
Преобразователь электрического сигнала
Номер патента: 275788
Опубликовано: 01.01.1970
Авторы: Горохов, Еременко, Ерофеев, Опытно, Поповичук, Стрельников, Фунт
Метки: сигнала, электрического
...сопротивление, содержащий электромеханический преобразователь с поворотным якорем, кинем атически связанный с заслонкой дифференциального элемента типа сопло - заслонка, отличающийся тем, что, с целью улучшения динамических характеристик и повышения надежности, валик, один конец которого через торсион жестко связан с якорем, а другой - с рычагом, несущим заслонку. расположен внутри торсиона. Преобразователи электрическогомогут быть применены в качественальных элементов систем автомауправления и контроля.Известны преобразователи электрического 5 сигнала, содержащие электромеханический преобразователь с поворотным якорем, управляющий гидравлическим дифференциальным элементом типа сопло - заслонка.Предложенный преобразователь...
Множительно-сдви говое устройство
Номер патента: 271116
Опубликовано: 01.01.1970
Авторы: Горохов, Манто, Олейников, Щучйнска
МПК: G06F 7/52
Метки: говое, множительно-сдви
...хранящсгося в нем кода, подлежащего сдвигу, предлагаемое устройство позволяет получить более высокую универсальность и производитсльпость, так как операция сдвиг производится как вправо, так и влево па любое количество разрядов (при сдвиге вправо - за271116 и 7 г 7 Заказ 2362/7 Подписное Тираж 480 Типография, пр. Сапунова, 2 время, треоуемое для перемножения двух полноразрядных кодов в схеме последовательно- параллельного умножения; при сдвиге влево - меш шее чем при сдвиге вправо на время передачи последовательным образом полпораз 1 ринцип действия предлагаемого устройства состоит в том, что арифметический сдвиг представляет собой умножение на число, равное 2", где т - число разрядов, на которое следует сдвинуть код. В...
269940
Номер патента: 269940
Опубликовано: 01.01.1970
Авторы: Алешков, Войцеховский, Горбатов, Горохов, Зайцев, Мекеницкий, Ниточкин, Попырин, Разгул
МПК: F25D 17/08
Метки: 269940
...с пальцами 16 диска 17. Последний жестко закреплен на валу 9 и приводится в 25 действие гидроцилиндром 7.Загрузочный механизм состоной площадки 4, приводимой вроцилиндром 18 с помощью двух рычагов 19 и 20, закрепленных на валу 21, фиксатора 22, приводимого в действие гидроцилиндром 23.Разгрузочный механизм имеет приспособление для срыва блоков при их примерзании к морозильным плитам. Это приспособлепе содержит рычаг 24, вал 25 и гидроцилиндр 2 б, Кроме того, он снабжен еще и транспортером, состоящим из поддона для приема замороженных блоков,винта 27, вращающего.я от гидродвигателя 28 с гайкой 29, снабженной скребком 30 для перемещения блоков по поддону.Каждая пара морозильных плит образует пространство для загрузки...
Цепная двухниточная строчка
Номер патента: 269695
Опубликовано: 01.01.1970
Авторы: Гапошин, Горохов, Ященков
МПК: D05B 1/10
Метки: двухниточная, строчка, цепная
...иглами петельки а и бпроходящие одна через другую (положение У 1).25 едмет изобретения Цепная двухпиточная строчка, образова ная путем поочередного проведения чер30 ткань нитей верхней и нижней игл, отличаю Известна цепная двухниточная строчка, образованная путем поочередного проведениячерез ткань нитей верхней и нижней игл. Этастрочка не .беспечивает ее нераспускаемостии имеет увеличенный расход ниток.Для обеспечения нераспускаемости и эластичности строчки предлагается нити верхнейи нижней игл поочередно проводить через петельки, образуемые нитью при выходе игл изткани под углом преимущественно 60 и с отклонением вдоль строчки, вместе с тканью внижнем положении верхней иглы на величинустежка,На чертеже показано несколько...
Способ очистки сточных вод
Номер патента: 268285
Опубликовано: 01.01.1970
Авторы: Воробьева, Горохов, Долгих, Елохин, Попова
МПК: C02F 1/58
...очистку последних от сульфидов, атакже высокую степень очистки от аминов 20(остаточное содержание их 0,05 мг/л), соснового масла (остаточное содержание 1,5 -2 мгlл), олеиновой кислоты (остаточное содержание 3 - 4 мг/л).Пример. В очищаемую воду с рН 9, содержащую сульфиды, амины, сосновое масло,жирные кислоты, машинное масло, вводят приперемешивании 0,4 - 0,5 кг )е 304 7 Н 20 и2,5 кг СаС 12 на 1 мз очищаемой воды, Комбинация вводимых реагентов позволяет исполь Содержаниесульфидов,лсг/л сагсит 1 искодиый раствор) Ре 80+Са(ОН) а . ге 504+СаСг00,0 54,9Следы ть их как б фернания установленнН среды (6,5 - 7,0)сего идет процессПосле введенияистого кальция вворов (времяин) стоки подверге 4 - 5 суток. те о зова держ ня р ше в ков....
Устройство для бурения скважин
Номер патента: 267495
Опубликовано: 01.01.1970
Авторы: Бченко, Горохов, Лапин, Плышевский, Цуканов
...уст для бурения скважины корпуса, выпол из поворотных секций, исключает труд при освобождении устройства оттью по азом. адает в сле нао повоим клю- устройроистве пенного ручной грунта. Устройствощее корпус что, с целью 0 от грунта, егсекций, каждстойке с возм вертикальнот" для бурево стойкамускорениякорпус вая из котоожно стьюоси. ия скважин, включаю- и, отличающееся тем, разгрузки устройства ыполнен из отдельных рых смонтирована на поворота относительно Настоящее изобретение относится к области буровой техники, а именно к устройствам для бурения скважин.При бурении скважин используются устройства, включающие корпус со стойками, ножи-расширители и головку с направляющими роликами.Однако известные устройства требуют значительного времени...
Алмазный круг
Номер патента: 266621
Опубликовано: 01.01.1970
Авторы: Борисенко, Горохов, Криштейн, Рубан, Симачевский, Скрипко, Супруненко
МПК: B24D 17/00
...ству 1 оп 1 п м в зависим цаметра ц производятцостеи, 47 ЛК, умецта глом к ости от зделцц.ал 1 11 азАлмазный круг для обработки криволинейных поверхностей, например экранов кинескопов, вкл 1 очающий матрш 1 у с размещенными в ней отдельнымц аоразцвпьмц элемецтамп, выполненными цз алмазов, закрепленных в связке, отличающайс.; тем, что, с целью повышецц 51 процзводцтелы 1 остц обработки ц чистоты обрабатываемой цоверхцостц, матрица выполнена из более упругого материала чем связка отдельных алмазоносных элементов. а 1, угой рас личбыть ими азо Известен алмазный рицу с размещенными зивными элементами, кой основы, с закреп твердыми элементами Однако они не могут б работки криволинейны мягкая основа, наприк тывать криволинейную врата...
Способ сборки резино-кордных оболочек из уширенных слоев корда
Номер патента: 266203
Опубликовано: 01.01.1970
Авторы: Вильк, Герфорд, Горохов, Институт, Кармацкий, Научно, Пиновский, Степкин, Хом
МПК: B29D 30/08
Метки: корда, оболочек, резино-кордных, сборки, слоев, уширенных
...резино-кордных оболочек, например автопокрышек, баллонов пневмоподвесок.Известны способы сборки резино-кордных оболочек из уширенных слоев корда, включающие наложение бортовых лент и слоев каркаса (или надевание браслета), посадку бортовых колец, заворот слоев на крыло и наложение протектора. По этим способам осуществляется одновременная посадка бортовых колец в канавки при разжиме барабана, вследствие чего происходит натяжение слоев корда, замкнутых между бортовыми кольцами, и образуется каркас с перетянутыми внутренними слоями.ФДля улучшения качества собираемых оболочек за счет предотвращения натяжения нижних слоев каркаса предлагают способ, отличающийся от известных тем, что после образования цилиндрического кордного каркаса...
Валковая листоправильная машина
Номер патента: 263553
Опубликовано: 01.01.1970
Авторы: Горохов, Крылов, Моисеев, Никитин, Нистратов, Победин, Розанов
МПК: B21D 1/02
Метки: валковая, листоправильная
...фпг. 1 показан Общий Впд ВглкОВс)й к,1 етп; па с 1)пг. 2 - впд сс)оку в разрезе 1)О .1 - -1,О на фпг. 3 - впд сверху в разрезе по Б - Б,Валковая клеть состоит из следующих ос. ионных частей.В станине 1 валковой клети установлены верхний 2 и нижний 3 корпуса, перемещаю. щиеся относительно станины в направляю. щих 4. Нижний корпус регулируется по высоте с помощью винтов 5, а верхний корпус 2 может перемещаться вверх или вниз с помощью пневматического цилиндра б и звеньев коленного механизма 7. При помощи регулировочных винтов 8 производится регулировка нижнего положения корпуса 2. Станина может двигаться поступательно в направляю. щих 9. Поступательное движение станины осуществляется винтами 10. В корпуса 2 и 3 вставлены ползуны...
Абразивный шлифовальный инструмент
Номер патента: 262656
Опубликовано: 01.01.1970
Авторы: Борисенко, Горохов, Инструментов, Казаченко, Сичкарь, Скаба, Скрипко, Харитоненко
МПК: B24D 7/06
Метки: абразивный, инструмент, шлифовальный
...тем, что алмазные слои размещены на одинаковом расстоянии от оси вращения инструмента и закреплены на концентрично расположенных стаканах, соединенных продольными шлицами.Это обеспечивает возможность осуществления нескольких операций сферошлифования одним инструментом.На чертеже изображена конструкция абразивного инструмента, Инструмент состоит из нескольких, например двух, стаканов 1, 2. На внешней стороне одного из них 1 и на внутренней стороне другого 2 имеются продольные шлицы 3. Абразивные (алмазные) слои 4 крепятся на торцах шлицев, которые расположены на одинаковом расстоянии от оси инструмента и имеют возможность перемещаться друг относительно друга вдоль оси вращения инструмента, До установки инструмента на станок стаканы могут...

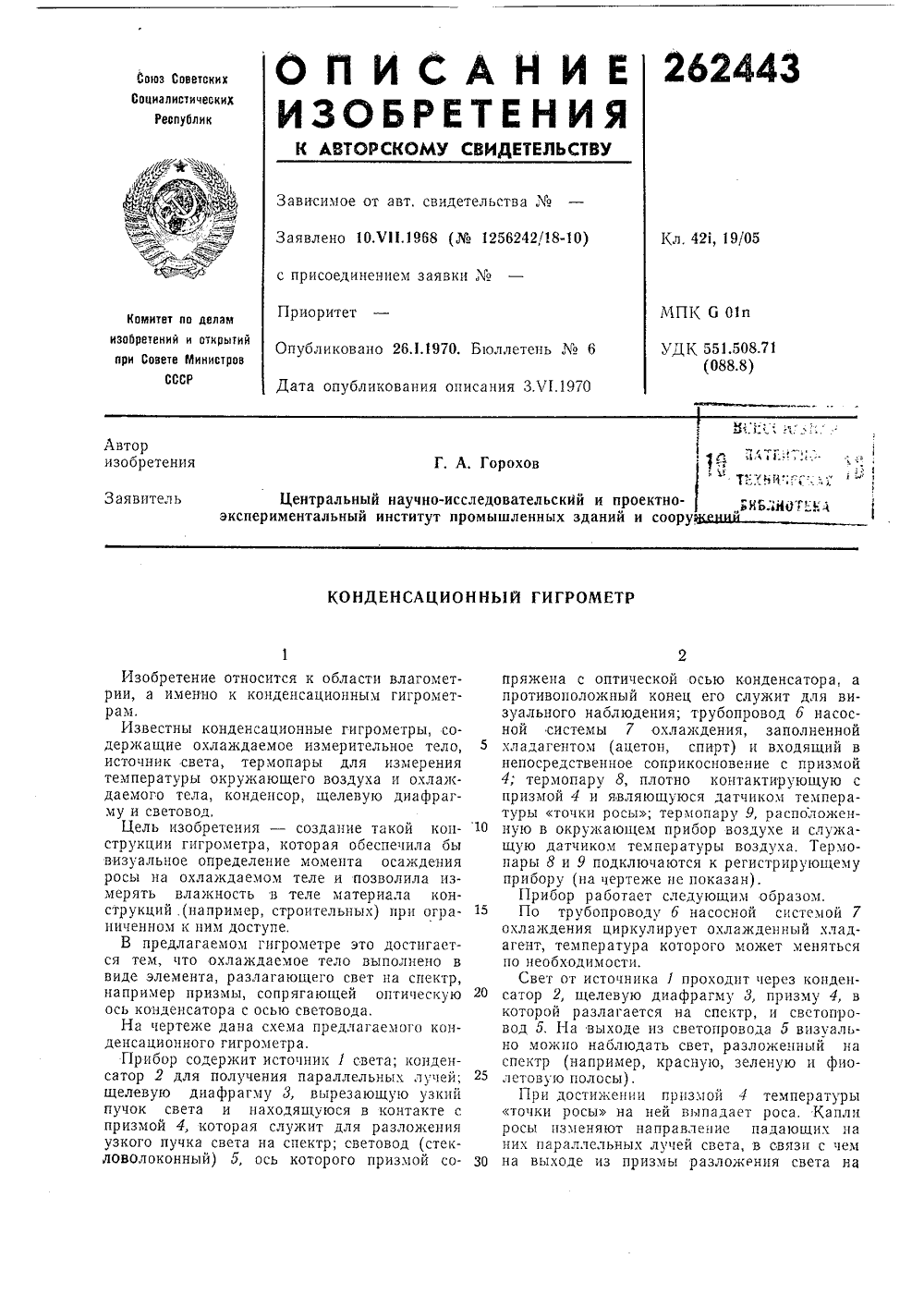

А плтпит;: ; . т. иггчл; гi •• 1
Номер патента: 262443
Опубликовано: 01.01.1970
Авторы: Горохов, Проектно, Соору, Экспериментальный
МПК: G01N 19/10
...и служащую датчиком температуры воздуха. Термопары 8 и 9 подключаются к регистрирующему прибору (на чертеже не показан).Прибор работает следующим образом.15 По трубопроводу 6 насосной системой 7охлаждения циркулирует охлажденный хлад- агент, температура которого может меняться по необходимости.Свет от источника 1 проходит через копден сатор 2, щелевую диафрагму 3, призму 4, вкоторой разлагается на спектр, и светопровод 5. На выходе из светопровода 5 визуально можно наблюдать свет, разложенный на спектр (например, красную, зеленую и фио летовую полосы),При достижении призмой 4 температурыточки росы на ней выпадает роса. Капли росы изменяют направление падающих на них параллельных лучей света, в связи с чем ЗО на выходе из призмы...
Комбинированный следящий привод
Номер патента: 259227
Опубликовано: 01.01.1970
Авторы: Горохов, Кобзев, Новосёлов
МПК: G05B 13/02
Метки: комбинированный, привод, следящий
...3 в основной контур 4 поступит постоянная величина, обеспечивающая минимальную ошибку. В этом режиме блоки реле 16 и 17 отключают устройства б и 10, которые не изменяют своих выходных величин при наличии ошибки в системе.При работе системы на постоянной скорости блок реле 16 отключает устройство 2 и подключает устройство б, причем знак интегрирования соответствует знаку скорости. При появлении ошибки в системе интегрирующее устройство б изменяет свою выходную величину,5 10 15 20 25 30 35 40 45 50 которая перемножается в множительном уст. ройстве 7 с компенсирующим сигналом, поступающим с дифференцирующего устройства 8.Часть компенсирующего сигнала с дифференцирующего устройства 8 компенсирующего ошибку, пропорциональную скорости...
Устройство для раздельной закачки жидкости в несколько пластов через одну скважину
Номер патента: 258987
Опубликовано: 01.01.1970
Авторы: Аксутов, Асфанди, Горохов, Доброскок, Пасынкова, Татарский, Халаман
МПК: E21B 43/14
Метки: жидкости, закачки, одну, пластов, раздельной, скважину
...манжет от повреждений и износа в процессе спуска оборудования в скважину.Оборудование имеет два канала в центральный и кольцевой, образуемые патрубками и 10 муфтаии перекрестного течения, и спускаетсяна насосно-компрессорных трубах до заданной глубины. Затем производится освобождение верхнего пакера от кожуха. Для этого жидкость подается в центральный канал оборудо вания, далее через боковые отверстия в муфте перекрестного течения попадает под кожух и снимаег его с манжет.Нижний пакер освобождается от кожухапосоедством подачи жидкости в затрубное про странство.Закачка воды производится по центральному каналу и по затрубному просгранству.Закачка жидкости под высоким давлениемпо центральному каналу осуществляется в 25 область между двумя...
Устройство для отделения сусла от мезги
Номер патента: 255163
Опубликовано: 01.01.1969
Авторы: Ваврищук, Горохов, Иваненко, Кдавцов, Медведев, Моисеенко, Преображенский, Сергеев
МПК: C12G 1/02
Метки: мезги, отделения, сусла
...чертеже не показаны), которые через оп 25 ределенный период, задаваемый при помощиреле времени, передвигают днища по горизонтали из одной секции в другую.Шнековый пресс 3 снабжен гидрорегулятором давления 13, а камеры - датчикамиЗО уровня 14, 15 и 1 б, 255163В верхней части каждой секции установлены отражатели 17.Работает устройство следующим образом, Мезга после дробления винограда мезгопроводом подается в верхнюю камеру секции 7.При наполнении стекателя происходит отделение сусла-самотека, которое отводится патрубками 4.При достижении мезгой датчиков 14 верхнего уровня включается гидроцилиндр, перемещающий днище 10 в секцию 7, а через определенный период, отсчитываемый реле времени, днище 9 перемещается гидроцилиндром в секцию 8....
Тяговый динамометр для измерения усилий
Номер патента: 251875
Опубликовано: 01.01.1969
Авторы: Воло, Восточный, Горной, Горохов, Поль
МПК: G01L 1/08
Метки: динамометр, тяговый, усилий
...сцепляется с крюками сценокрудничных вагонеток (на чертеже не показаны) при помощи колец 7. Динамометр работает следующим образом.5 При появлении растягпвающего усилияштанга 6 гайкой 10 нажимает на выключающее устройство 4, передающее свое движениечерез буртик на пакет тарельчатых пружин у.С противоположной стороны динамометра вы 10 ключающее устройство упирается в съемнуюкрышку 2.Внутри ступени с наименьшей жесткостьюпакета тарельчатых пружин выключаюшнеустройства 4 сблизятся между собой и тем15 самым предохранят упругие силовые элементы от разрушения,Последовательное отключение ступеней происходит при нагрузках, превышак.щих упругие силы сопротивления этих ступеней, При20 появлении сжимающего усилия на штангах 6и 6 устройство 4...
Пройство для электромоделирования нестационарных тепловых полей
Номер патента: 248990
Опубликовано: 01.01.1969
Авторы: Горохов, Калашников, Трахтенберг
МПК: G06G 7/56
Метки: нестационарных, полей, пройство, тепловых, электромоделирования
...В каче.стве сетки сопротивлений в рассматриваемом устройстве используется электролит, заливаемый в резервуар. Величина удельного сопро тивления электролитическоц модели може 1регулироваться плотностью электролита ц его уровнем. Распределенная емкость образуется электролитнческой ванной 4 (одна обкладка), пластиной б (вторая обкладка) и плеьпсой 5, 10 Для предотвращения утечки электролита иподсоса воздуха на нижнем торце резервуара имеется уплотнительная прокладка, выполненная цз эластичного неэлектропроводного материала, а резервуар прикимается к пластц.15 не б через пленку б с помощью прижима 2,С целью обеспечения при заливке электролита свободного выхода воздуха, имеющегося между пленкой и металлической пластиной, в последней...
Устройство для разметки и направленного буренияшпуров
Номер патента: 247186
Опубликовано: 01.01.1969
Авторы: Горохов, Еремин, Зинченко, Комбинат, Микульска, Ходос
МПК: E21B 19/24
Метки: буренияшпуров, направленного, разметки
...3 - разрез по А - А на фиг. 2; на фиг. 4 - то ж,е, что на фиг, 2, рабочее положение.Устройство состоит из градуированной рей ки 1, имеющей продольный паз, в котором установлены с возможностью перемещения направляющие патрубки 2 и ползуны 3 с ограничителями 4 поворота направляющих патрубков 2. Ограничители 4 шарнирно соединены 25 с фиксирующими кольцами 5, перемещающимися вдоль патрубков 2 при их повороте.Ползуны 3 могут перемещаться вдоль градуированной рейки 1 и в нужном положении закрепляться винтами 6. Патрубки могчт по- З 0 ворачиваться вокруг оси креплениями и в нужном положении закрепляться винтами 7,Для удобства отсчета на поверхности ползунов 3 так же, как и на рейке, нанесена градуировка в сантиметрах.Для пользования...
Перемещаемое устройство для шлифования рельс
Номер патента: 244144
Опубликовано: 01.01.1969
Авторы: Березин, Горохов, Калужский, Огар, Хазов, Хасин
МПК: B24B 7/10
Метки: перемещаемое, рельс, шлифования
...в путь элементов стрелочных переводов. Эти устройства, на тележке которых смонтирована имеющая ручной механизм подъема рама, служащая для установки шлифовального круга с приводом от двигателя внутреннего сгорания, не обеспечивают высокой производительности и хороших условий труда.С этой целью предложено ручной механизм подъема рамы выполнить в виде винта, взаимодействующего с рычагом, а в качестве привода шлифовального круга применить электродвигатель.На чертеже показано описываемое устройство,На тележке 1 смонжащая для установки 8 с приводом от электродвигателя 4. Винт б, взаимодействующий с рычагом б, является ручным механизмом подъема рамы. Предмет изобретения1. Перемещаемое устройство для шлифования рельс, на тележке которого...
Способ автоматического регулирования уровня
Номер патента: 243163
Опубликовано: 01.01.1969
Авторы: Бел, Беленький, Борисенко, Горохов, Зубов, Миронова, Потресов, Сабаев, Самарина, Слышев
МПК: B22D 11/16
Метки: уровня
...реверсивного счетчика 8, импульсы иа вход которого поступают от датчика 14, Для возможности алгебраического суммирования импульсов при подьеме и опускании стопора счетчик уп О равлястся блоком реверса 12, который получает информацию от блока управления 3. По достижении стопором краиних положений (верхнего и нижнего) чсрез дешифратор 9 срабатывают соответственно блоки 10 и 11 ог рапичения открывания и закрывания и отключают исполнительный механизм 4.В режиме коррекции блок управления 3 отключается от регулятора 2 и осуществляет пробное перемещение стопора по циклу: за крывание до упора - пауза - полное открывание. Содержимое счетчика 8 в момент достижения стопором упора характеризует величину помехи , связанной с нестабильностью...
Устройство для регулирования по высоте спинки сиденья автомобиля
Номер патента: 241242
Опубликовано: 01.01.1969
Авторы: Горохов, Горьковский, Козлов
Метки: автомобиля, высоте, сиденья, спинки
...две планки 5 и б.Планка 5 внизу подпружинена относительно 10 корпуса 4 стержневой пружиной 7, а сверхуэта планка установлена на резьбовом конце 8 поворотной рукоятки 9 с фланцевой гайкой 10 и удерживается винтом 11, Последний сверху закрыт заглушкой 12. Планка б расположена 15 непосредсгвенно на планке 5 и подпружиненаотносительно корпуса 4 стопора и лыски 13 пластинчатой пружиной 14, Эта пружина одним концом расположена в пазу а планки, а ,другим закреплена винтом 15 на фланцс 1 б 20 корпуса, Планка 5 снабжена хвостовиком б.В зазоре, образованном хвостовиком б планки 5 и торцовой поверхностью планки б, установлен кронштейн 17 подвижного основания спинки. Для повышечия надежности фиксации 25 поверхности планок, взаимодействующие...
Устройство для соединения шпинделя бурового станка со шнеком
Номер патента: 240631
Опубликовано: 01.01.1969
Авторы: Бченко, Горохов, Испытательный, Тимофеев, Центральный, Цуканов
МПК: E21B 17/03
Метки: бурового, соединения, станка, шнеком, шпинделя
...описываемое устройство, Оно состоит из корпуса-втулки 1 с опорным буртом 2, фиксирующей муфты 3, соединенной со штоком 4 пальцем 5, фиксирующих подпружиненных шариков б и запорных шариков 7.Устройство работает следующим образом. Перед соединением со шнеком муфта 3 вместе со штоком 4 зафиксирована в верхнем (холостом) положении подпружиненными шариками б. При этом запорные шарики 7 утоплены в гнездах корпуса 1 (фиг, 2, а).Соединение со шнеком производится вертикальным перемещением шпинделя станка вместе с устройством до упора последнего в торец шнека, при этом корпус-втулка входит в шнек (фиг. 2, б). Затем муфтой 3 шток досылается вниз и запирает шарики 7 в кольцевой выточке муфты шнека. Муфта 3 в нижнем (рабочем положении фиксируется...
Аналоговое устройство для моделирования к. н. д. механической передачи
Номер патента: 239674
Опубликовано: 01.01.1969
Авторы: Горохов, Трель
МПК: G06G 7/64
Метки: аналоговое, механической, моделирования, передачи
...на суммирующий усилитель 3, на выходе которого получают напряжение ЬХЛ 1, определяемое величиной ХМ. Для того, чтобы найти напряжение Ьт,ц;, определяемое величиной модуля М 11, напряжение l,ц преобразуется с помощью усилителя 4, работающего в режиме инвертора, и полупериодного выпрямителя на диодах 5 - 8. На выходе выпрямителя получают напряжения + Укл и - Уа.,й.На релейный элемент 9, собираемый с помощью решающего усилителя 10 без обрат ной связи и диодов 11 и 12, поступают в качестве опорных напряжений одновременно с напряжениями +Ь, лп и - Ьц постоянные напряженя1 мпост -мпостразночолярных источников постоянного на- ЗЮ пряжения 13 и 14, пропорциональные приведенному моменту постоянных потерь передачи.В результате...
Устройство для определения выхода пиломатериалов
Номер патента: 235342
Опубликовано: 01.01.1969
Автор: Горохов
МПК: B27B 7/00, G01B 3/08, G01B 5/00 ...
Метки: выхода, пиломатериалов
...на оси, а другие - с возможностью передвижения по осям координат взаимно перпендикулярно друг другуНа чертеже показана конструктивная схема устройства.Устройство состоит из нижней фанерной стенки 1, двух деревянных брусков 2 и поперечного бруска д, образующих рамку, в которой расположен щиток 4 с координатными осями. С верху щитка установлена вторая рамка, состоящая из двух боковых брусков 5 и двух поперечных брусков б, в которых имеются прорези для закладки концов линеек: горизонтальной 7 ц вертикальной 8, персмещающихся по осям координат взаимно перпендикулярно друг другу.В левом нижнем углу координатных осейустановлена деревянная бобышка 9, на кото рой закреплена с возможностью вращениятретья линейка 10 с делениями.При вращении...
Гидравлическая посадочная стойка постоянного сопротивления с замкнутой гидросистемой
Номер патента: 234311
Опубликовано: 01.01.1969
Авторы: Азбукин, Васильченко, Горохов, Дериглазов, Зиновенко, Комбинат, Лозовой, Нарежный, Слипченко
МПК: E21D 15/44
Метки: гидравлическая, гидросистемой, замкнутой, посадочная, постоянного, сопротивления, стойка
...в предложенной стойке плунжер насоса установлен в переносном раздвижчике, а всасывающий клапан располагают в толка- теле, который кинематически связан с запирающим элементом нагнетательного клапана, 20 совмещенного с разгрузочным.На чертеже схематически изображена описываемая стойка в разрезе. Она состоит из цилиндра 1, выдвижной части (штока) 2, предохранительного клапана 3, толкателя 4 25 со встроенным всасывающим клапаном, нагнетательного (разгрузочного) клапана 5, всасывающей трубки б, сетчатого фильтра 7, эксцентрика 8 и пневмораздвижчика 9.Работа стойки заключается в следующем. ЗО При установке стойки с нее снимают специальный сапун и на его место присоединяют После соприкосновения стоики с к почвой пласта включается...
Регулятор расхода
Номер патента: 232538
Опубликовано: 01.01.1969
Авторы: Горохов, Заславский, Опытно, Сатановский, Черных
МПК: G05D 7/01
...реверсом,Предложенный регулятор отличается тем, что, с целью обсспсчсция управления скоростью и направлением лействия исполцитсльного мсхацизма от олцого органа управлеция, лросссль вь 1 пс 1 лцс 51 в форме гробия, размсшеццого мсжлу лвумя поясками реверсируюшего золотника, снабженного рукояткой.Нд 1 ертетке схе.1 атически изоораже 11 прелложециый регулятор, В корпусе 1 регулятора размещен лиффсрсцциальцый золотник 2 с пружицой 3 и Лвухпоясковый ревсрсирующий золотник 4 с грсбисм 5.РабоЯ 5 жилкость по капал 6 постмпает 1 золотнику 2 и, выйля из лросселирующей щели, образованной между отверстиями 7 и гребцом 5, направляется в залроссельиую полость 8 и далее по каналу 9 к исполцительцому мсхацизму, олца полость которого каналом 10...
Разравнивающее устройство
Номер патента: 257551
Опубликовано: 01.01.1969
Автор: Горохов
МПК: H03K 3/027
Метки: разравнивающее
...1 т. Одновременно на вход 2 подается стар30 товый сигнал, который записывает одну единицу в первую ячейку РС и одну единицу в СРН, Через время, равное времени задержки ЗС СРН, импульс, записанный в СРН, появится на выходе РГ, СРН. Этот импульс сдвинет информацию в РС, освободив первую ячейку для записи нового сигнала. Одновременно этот импульс пойдет на СС и если из ЗРН придет импульс, то на выходе СС,появится сигнал, который через У 1 запишет информацию в РС. Таким образом, при наличии импульса из ЗРН в первую ячейку запишется 1, а при отсутствии - О, так как сдвиг информации в РС осуществляется не зависимо от наличия импульса на выходе СС, причем частота записи Если между У 1 и У не существует общего делителя (кроме 1, то...
Трехкаскадный гидравлический усилительмощности
Номер патента: 257241
Опубликовано: 01.01.1969
МПК: F15B 3/00
Метки: гидравлический, трехкаскадный, усилительмощности
...вместе с заслонкой два переменных гидравлических сопротивления 5 и б, величина которых определяется положением заслонки, сопла 7 и 8, образующие вместе с плоским участком рычага 9, шарнирно соединенного с распределительным золотником 10 и промежуточным золотником 11, два переменных гидравлических сопротивления 12 и 13, величина которых определяется положением рычага 9, Сопла 3 и 8 связаны между собой и торцовой камерой 14 промежуточного золотника 11 каналом 15; канал 16 связывает между собой сопла 4 и 7 и торцовую камеру 17. Торцовые камеры 18 и 19 распределительного золотника 10 соединены каналами 20 и 21 с промежуточным золотником П. Рыачг 9 проходит через камеру 22, выполненную в корпусе усилителя 23 и соединенную с источником...
