Головков

Номер патента: 1564641

Опубликовано: 15.05.1990

Авторы: Артемьев, Головков, Попов, Шатило

МПК: G06F 15/16, H04L 12/00

Метки: контроллер, сетевой

...и передача сетевым контроллером информациииэ блока 19 буферной памяти приемапередачи в сеть 22 по адресу АП, При приеме после выполнения микроцикла4 выполнение ьикроцикла 42 - занесение адреса блока 19 в регистр 18 адреса, увеличенного в РОНе процессора 17 при обработке первого байта, на икроцикле 43 - запись байта в блок 19, на микроцикле 44 инкрементируется счетчик длины пакета, на микроцикле 45 инкрементируется счетчик адреса блока 18, на этом прием второго байта закончен, при этом затрачивается восемь микрокомандных циклов.По условию приема байта и записи его в регистр 4 приема - микроцикл 46 - анализ условия приема байта, блок 13 микропрограммного управления обработки начинает выборку микрокоманд из блока 14 постоянной...

Номер патента: 1564098

Опубликовано: 15.05.1990

Авторы: Алешин, Головков, Куликов

МПК: B66C 1/12

Метки: захват-кантователь

...втулок 4, Количество 20втулок 4 определяется размером груза 6, ноих количество должно быть не меньше двух.Ветви стропов 1 и 2 могут быть соединены между собой стяжками 7.Захват-кантователь работает следующимобразом.К передней кромке горизонтально расположенного груза 6, например прямоугольнойпоковки или диска, которые установлены наподкладке, подводят опору так, чтобы втулка 5 расположилась против центра тяжести груза. При кантовании длинномерногогруза к имеющимся трем втулкам 4 и 5для повышения его устойчивости могут бытьдобавлены еще несколько втулок 4. Затемпод груз 6 заводят обе ветви стропа 2 и на 4вешивают их петлями на крюк 3, расположенный у задней кромки груза 6. Ветви стропа 1 свободно располагают сверху груза 6 и также...

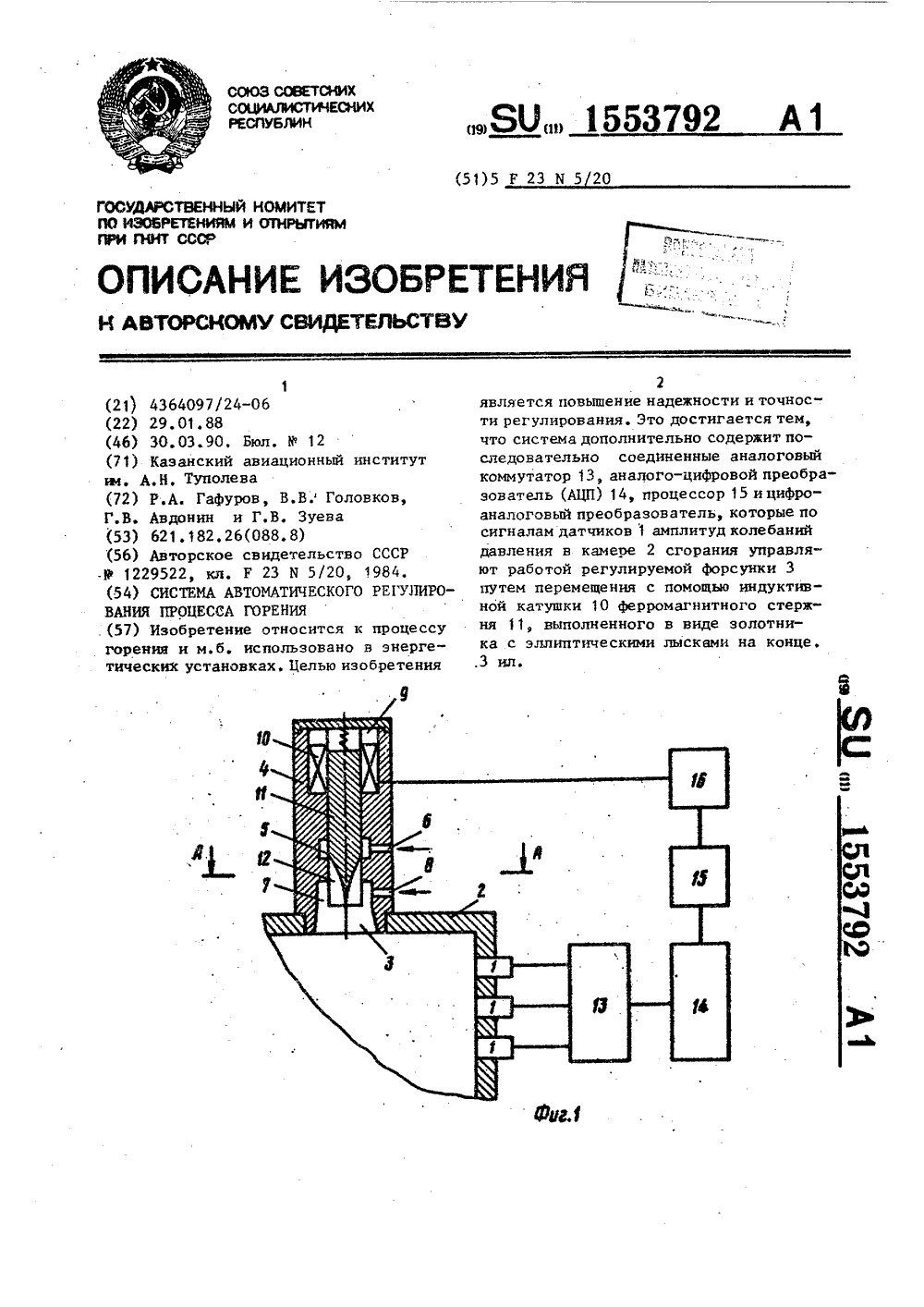

Номер патента: 1553792

Опубликовано: 30.03.1990

Авторы: Авдонин, Гафуров, Головков, Зуева

МПК: F23N 5/20

Метки: горения, процесса

...Напряжение прикладывается к индуктивной катушке 10.В результате стержень 11 устанавливается в положение, при которомуменьшается или увеличивается расходи изменяется соотношение компонентовпри увеличении и уменьшении давлениясоответственно. В результате многократного последовательного приближения давление приобретает требуемоезначение,В процессе работы энергетическойустановки в камере сгорания могутвозникнуть акустические колебания сосложным спектром частот. В результате изменяется распределение давлениявдоль реакционной зоны, э. следовательно, и информация, записанная в оперативную память процессора. Управлявшаяпрограмма, проанализировав измерительную информацию, вызывает периодическое изменение кода, который преобразуется в напряжение...

Номер патента: 1553791

Опубликовано: 30.03.1990

Авторы: Гафуров, Головков, Зуева, Шулаков

МПК: F23N 5/20

Метки: горения, процесса

...код,который поступает в ЦАП 9. Напряжениес выхода ЦАП 9 подается на индуктивную катушку .б. Величина магнитногополя, создаваемого катушкой; определяет положение Ферромагнитного стержня 7, а значит расход и геометрию Факела распыливания.Воздействие внешних возмущающихФакторов приводит к отклонению профиля энерговыделения от требуемого,вследствие этого - изменение информации, поступающей в процессор. В результате под действием управляющейпрограммы формируется код, вызывающий перемещение стержня, а значити такое изменение геометрии распыливания, которое компенсирует внешнеевоздействие и устанавливает требуемоераспределение энергии вдоль реакционной зоны.Алгоритм работы процессора 13 представлен на блок-схеме. Работа происходит...

Номер патента: 1546358

Опубликовано: 28.02.1990

Авторы: Головков, Макарихин

МПК: B65G 15/32

Метки: гибкого, кромок, полотна, соединения

...такого рода полотен.Цель изобретения - ,расширение технологических возможностей и повышение удобства эксплуатации.На чертеже изображено приспособление для соединения кромок гибкого полотна, ак,сонометрия.Приспособление для соединения кромок ,гибкого полотна состоит из охватывающего элемента 1, закрепленного на одной из кромок 2 гибкого полотна. Охватывающий элемент 1 имеет форму цилиндра из гибкого материала и снабжен кольцевыми ребрами 3 для придания жесткости. По всей длине цилиндра выполнена прорезь, На второй кромке 4 гибкого полотна закреплен охватываемый элемент 5, представляющий собой полый стержень из гибкого материала, на торцах которого расположены патрубки 6 и 7 для Подачи и отвода рабочего агента. Внутри Полого стержня...

Номер патента: 1539153

Опубликовано: 30.01.1990

Авторы: Белов, Головков, Панчишин

МПК: B65G 69/18

Метки: перегрузки, сыпучих

...10, связанное с гибкой тягсй и опираюгцееся на кольцевой уплотнитель 11 из эластичного материала. При этом внутренний диаметр кольца должен быть не менее диаметра разгрузочного отверстия 12. Устройство работает следующим образом.Обечайка 8 с помощью подъемного устройства 4 и гибкой тяги 5 устанавливается в нижней секции корпуса 1, при этом крышка 6 перекрывает загрузочное отверстие патрубка 7, а кольцо 10 опирается через уплотнитель 11 на поверхность внутренней части нижней секции в зоне разгрузочного отверстия 12, обеспечивая своим весом натяжение оболочки. При поступлении сыпучего материала через приемную воронку 2, в кольцевой полости, образованной обечайкой 8 и стенками корпуса 1, формируется фильтрующий слой из сыпучего...

Номер патента: 1522035

Опубликовано: 15.11.1989

Авторы: Головков, Петров

МПК: G01B 21/00

Метки: изображения, оптического, считывания

...преобразовании зарегистрированного изображения,измерении ширины спектра сигнала длякаждой строки и изменении скоростипострочного преобразования до согласования измеренной ширины спектра сполосой фильтрации сигнала. 1 ил. которого подключен к выходу фильтра4, управляющий вход анализатора 5 подподключен к тактовому выходу селектора 1 аются сигналы с элементов стой, определяемой такто ом 8, Сигнал с выхода мульт плексора 3 поступ т на фильтр 4. Сигнал с выхода фильтра 4 поступает на буферный блок 9 вывода и на вход анализатора спектра 5. Буферный блок 9 вывода накапливает информацию об оптическом изображении в течение все го времени считывания. Анализатор спектра. 5 осуществляет анализ ытрины спектра сигнала каждой считанной строки,...

Номер патента: 1521991

Опубликовано: 15.11.1989

Авторы: Головков, Дерновой, Рожков, Тарнопольский, Хайхян

МПК: F24D 19/10

Метки: отпуска, пункте, тепловом, теплоты

...7, при этом ре ле 10 управления подключено к исполнительному механизму 6 регулирующегооргана 7 через датцик-реле 9 и микропереклюцатель 1 ч и через первуюпару контактов 11 к блоку 5 питания,регулятор 1 подсоединен к блоку 5через вторую пару контактов 12,вклюценных в канал 1 связи, черезкоторую подсоединен к блоку.5 питанияи исполнительный механизм 6 регулирующего органа 7,способ осуществляют следующим образом,Датчики 2 и 3 контролируемых параметров теплоносителя подают импульсврегулятор 1, связанный с блоком 5питания. В случае несоответствия параметров теплоносителя заданным значениям, регулятор 1 воздействует наисполнительнь 1 й механизм 6 регулирующего органа 7, изменяя положение егоштока 15 на необходимую величину,При сбое регулятора...

Номер патента: 1518561

Опубликовано: 30.10.1989

Авторы: Басистый, Гитис, Головков, Картуесов, Шпара

МПК: F02F 1/24, F02F 1/42

Метки: внутреннего, головка, двигателя, сгорания, цилиндра

...фигуры 8, симметричной относительноплоскости, проходящей через оси 9и 10 канала и клапана соответственно,а большая ось 1 1 фигуры 8 перпендикулярна оси 10 клапана.Фигура выполнена в виде прямоугольника со скругленными углами.Радиус скругления (г) выбирается всоответствии с выражениемг=0,5 К-К,а большая ось фигуры превышает ееменьшую ось на величину Н, равнуюГ -(К 2-г 2) (4-т2 КЮгде К - радиус седла клапана;Р - площадь втулки и клапана,перекрывающая прочную частьканала,Фигура 8 может быть выполнена в виде эллипса или овала.Во время работы поток газа поступает по каналам 2, огибая выступающие в проточную часть втулку и стержень ьклапана, в камеру сгорания, а по каналам 3 отводится из камеры сгорания, благодаря выполнению каналовв...

Номер патента: 1516718

Опубликовано: 23.10.1989

Авторы: Головков, Дерновой, Рожков, Тарнопольский, Хайхян

МПК: F24D 19/10

Метки: отпуска, пункте, тепловом, теплоты

...температуры теплоносителя 7, над величиной , + дрегулятор 6 температуры открывает клапан 10, включается насос. Одновременно в регуляторе 6 понижают уставку на - й до заданного значенияПроисходит подмешивание воды из обратного трубопровода 3 в подающий, При этом величину изменения уставки определяют по40 формуле1+С пРрасчетная температура водыв подающем трубопроводе,ОС,расчетная температура водыв обратном трубопроводе,СФотносительная величина пропуска воды регулирующимклапаном в закрытом положении при работающем насосе. лРЬ1 где лр Спр где , - расчетная температура водыв подающем трубопроводе, СР- расчетная температура водыв обратном трубопроводе,С;С- относительная величина пропуска воды регулирующимклапаном при...

Номер патента: 1515251

Опубликовано: 15.10.1989

Авторы: Аксенов, Головков, Лесковец, Ляпин, Сахаров

МПК: H02H 9/04

Метки: высоковольтная, испытательная

...фазы на корпус 3 (по оценке 15 мФ), то наибольшая разность потенциалов будет на этом элементе, т.е. на изоляции между кабелем сетевого питания 5 и заземленным корпусом защищаемой аппаратуры 1. Для устранения этого перенапряжения 10 в петлю заземленИя подключен импульсный трансформатор 11, при этом первый вывод первичной обмотки через конденсаторы 12 и 1 Э соединен с кабелем сетевого питания 5, второй вывод 15 первичной обмотки соединен с первым выводом вторичной обмотки и присоединен к клемме эаземпения через переносное заземление 9, а второй вывод вторичной обмотки через переносное 20 заземление 14, проложенное совместно с кабелем сетевого питания 5, присоединяется к клемме заземления коммутационного аппарата З,источника сетевого...

Номер патента: 1510957

Опубликовано: 30.09.1989

Авторы: Афлятунов, Боровинский, Валишин, Головков, Леонтьев

МПК: B07B 1/00, B07B 1/56

Метки: грохот

...налипания материала,Поэтому все колосники 4 и 5 грохотапостоянно покрыты пленкой жидкости,которая предотвращает замазываниегрохота, в результате этого повышается эффективность его работы,При поступлении сухого сыпучегоматериала замыкание электрическойцепи между колосниками 4 и 5 не про"исходит, а также не наблюдаютсяявления электроосмоса и выход жидкости через отверстие колосников 3 151095Изобретение относится к устройствам для разделения сыпучего материала, в частности к грохотам, и можетбыть применено в строительной, горно1рудной и других отраслях промьппленности,Цель изобретения - повышение эффективности работы эа счет предотвращения замазывания колосников при 10грохочении влажного материала,На фиг,1 изображен...

Номер патента: 1509688

Опубликовано: 23.09.1989

Авторы: Головков, Чернов

МПК: G01N 21/55

Метки: зеркала, коэффициента, отражения

...поворачивают вокруг друх взаимно перпендикулярных осей, лежащих в плоскости, перпендикулярной оптической оси устройства, таким обра- . зом, чтобы световой пучок, отраженный от зеркала 15 и затем отраженный от внешней поверхностипластины 8, попадал в центр "креста" ПФП 6, При этом световой пучок, отражен - ный от зеркала 15 и от внутренней поверхности пластины 8, попадает на заданный участок ФП 11Выходные сигналы ФП 10 и 11, при этой равны рают, Убирают также зеркало 15. Частьсветового потока фп, падающего напластину 8, отражается на ФП 10, авторая часть этого потока проходитпластину 8, отражается от пластины 9и попадает на ФП 13Выходные сигналы 11 и 11 на ФП О и 13 при этомсоответственно оказываются равными(7) (8) 2 РаР 9 фч 2,ь "...

Номер патента: 1495476

Опубликовано: 23.07.1989

Авторы: Гитис, Головков, Клинкевич, Лукин, Поваляев

МПК: F02F 1/42

Метки: внутреннего, головка, двигателя, сгорания, цилиндра

...изобретения - снижение удельного расхода топлива путем улучшения газообмена.На фиг.представлена головка цилццдрд, вид снизу; ца фиг. 2 - сечение А - .А цд фиг. . Головка 1 цилиндра содержит клдцацные гнезда 2 с цодклапанными выточками 3, 1 Овыполненными с фасками 4, обращенными всторону цилиндра (це показан). Кажддяфаска 4 имеет точку 5 касания с образующей цилиндра,Фаски 4 выполнены с переменным угломнаклона к оси 6 клапана в секторе 60 - 90,расположенном симметрично относительноплоскости, проходяцей через ось 6 клдпдцди точку 5 касания )дски с обрдзуощейцилиндра. Минимальный угол цдк,цтнд фдски 4 лежит в плоскости сцххсрцц сскторд ц стставляет 5 -О.В процессе работы благодаря выцолцсццю фаски в районе ее кдсдцця с образующей цилиндра с...

Номер патента: 1481873

Опубликовано: 23.05.1989

Авторы: Головков, Казакова, Шорохов

МПК: H02G 3/22

Метки: ввода, защитном, кабеля, металлорукаве, узел

...диаметр 14 зажимного элемента 4 (Фиг. 2) соответствует внутреннему диаметру профиля спирали металлорукава, развод концов 15 соответствует шагу спирали металло- рукава, а наружный диаметр 16 повторяет размер кольцевой проточки 6 накидкой гайки, причем направление разреза 17, равное 15 , противоположно направлению витка спирали металлорукава и выбрано из оптимальных условий завинчивания зажимного элемента на металлорукав при монтаже и наиболее благоприятных условиях стопорения кромками разреза бо.ковых плоскостей витка спирали металлорукава. Сборка узлов осуществляется вследующей последовательности.Перед сборкой на закрепляемомконце металлорукава выполняетсясрез, перпендикулярный оси металлорукава1481873 М4 ж 7 Составитель Ю, К Техред...

Номер патента: 1472836

Опубликовано: 15.04.1989

Авторы: Афонин, Головков, Осипов, Приходько

МПК: G01R 21/00

Метки: мощности

...которого образуются два луча одинаковойинтенсивности. Эти лучи поступаютна датчики 3,4 мощности. В датчике 3световой луч проходит четвертьволновую пластинку 5 и приобретает циркулярную поляризацию. Далее циркулярнополяризованный свет поступает в первый электрооптический кристалл 6,при этом в кристалле будут распространяться две ортогонально поляризованные компоненты с одинаковыми амплитудами. После прохождения кристалла 6 эти компоненты приобретают разность фаз Г, пропорционально приложенному к управляющим электродамсреднему напряжению Б,Ьзг 0Л игде и- показатель преломления; г - электрооптический коэффициент; Ь - длина кристалла; а - толщина;длина волны света.Электрооптический кристалл 6 с электродами на боковых гранях, имеющий длины...

Номер патента: 1470330

Опубликовано: 07.04.1989

Авторы: Боровинский, Головков, Леонтьев, Мизонов, Ушаков

МПК: B02C 17/02

Метки: барабанная, грохот-дробилка

...4 и поднимаются вверх по ходу вращения корпуса 1. Во время захвата и подъема материала сита 3, закрепленные шарнирно на одной из балок 2, под действием собственного веса и центробежной силы инерции опираются на смежную балку 2, при этом гребенки 8 занимают одно из крайних положений в пазах 9 полок 4, когда они находятся на наибольшем расстоянии от оси вращения барабана 1. Упоры-ограничители 10 поворота сит 3 установлены между полками 4 и зафиксированы у свободного края полок 4. В определенный момент вращения корпуса 1 и подъема материала на определенную высоту, когда составляющая силы тяжести, действующая на материал, направленная к оси вращения корпуса 1, становится равной или больше центробежной силы, инерции и силытрения материала о...

Номер патента: 1455110

Опубликовано: 30.01.1989

Авторы: Головков, Кевралетин

МПК: F16T 1/45

Метки: вантуз

...к трубопроводной арматуре, в частности к устройствам, обеспечивающим впуск и выпуск воздуха в водоводах, заполненных 5 перегретым теплоносителем, например водой, находящейся под избыточным давлением.Цель изобретения - снижение инерционности и повьппение надежности работы в условиях перегретого теплоносителя.На чертеже показан вантуз, общий вид.Вантуз содержит воздухосборную камеру 1, подключенную патрубком 2 ктрубопроводу с перегретым теплоносителем. В камере 1 размещен основной клапан с запорным органом 3, соединенным рычагом 4 с поплавком 5 и взаимодействующим с выпускным каналом 6. В камере 1 размещен дополнительный мембранный клапан, мембрана 7 которого образует с торцом выпускного пат убка 8 замкнутую полость 9, сообщенжую...

Номер патента: 1455059

Опубликовано: 30.01.1989

Авторы: Головков, Максимова, Смоляницкий, Толпин

МПК: F15B 11/04, F15B 11/17

Метки: гидропривод, лебедки

...11 и 12 установлены односторонние гидрозамки 13 и 14, линии 15 и 16 управления которых связаны с насосом 17 подпитки, установ ленным автономно и являющимся источн 1 ком питания системы управления, Сливине линии 18 и 19 распределителей 5 и,6 подключены к общей линии 20 слива, с общенной с входами 2 - 23 насосов 1 - 3. В 1 ход 24 насоса 2 подключен к напори й линии 4 через обратный клапан 25, выход 26 насоса 3 подключен к выходу 24 насоса 2 через односторонний гидрозамок 27, а к линии 20 слива - через последовательно установленные односторонний гидр 1 ззамок 28 и обратный клапан 29.Линии 7 и 8 подъема гидромоторов 1 и 12 подключены через обратные клапаны 30 и 31 к клапану 32 давленияпредохраняющему систему от перегрузОк, а линии...

Номер патента: 1444441

Опубликовано: 15.12.1988

Авторы: Бурмистрова, Волков, Головков, Евлахова, Мазур, Морозова, Рогозин, Ширанков

МПК: C09J 7/04, D21H 1/24

Метки: бумага, гуммированная

...получают путем введения 1,5 гоксида цинка марки БЦО-М в емкость,содержащую предварительно подготовленный разбавленный раствор Ба-КМЦ,и диспергируют.Разбавленный раствор На-КМЦ гото-1 вят растворением в 100 мл воды 5,5 гМа-КМЦ, затем 0,5 мл приготовленно.го раствора отбирают в другую емкость и разбавляют в 100 раз. Готовую дисперсию наполнителя смешиваютс оставшимся концентрированным раствором На-КМЦ. 50Состав клеевого слоя получают смешением 200 г 507-ного раствора декстрина, 200 г 1,57-ного раствора аммиачного (ТУ-01-1049-81) полиакриламида и приготовленной дисперсии наполнителя.Приготовленный состав наносят набумажную подложку на лабораторной поливочной установке с ракелем Майера,441 4сушат и готовую гуммиронанную...

Номер патента: 1435674

Опубликовано: 07.11.1988

Автор: Головков

МПК: E01B 7/18

Метки: перевод, стрелочный

...НаНа шарнире 5, размещенном на поперечной балке 19 рамы 1, установлен раэ ноплечий рычаг 20, одно плечо которого соединено посредством тяги 21 соштоком 22 привода 23 перевода стрелки, закрепленного также на поперечной балке 19, и фиксируемой вдольстяжки 12 ползушкой 24, Второе плечорычага 20 соединено с фиксируемойвдоль стяжки 14 другой ползушкой 24через тягу 25. Вблизи крестовины 9размещен механизм 26 фиксаици перевода, попеременно запирающий концы переводных отрезкой рельсов 10 и 11,прижатых к крестовине 9, и состоящийнапример, из пружинной защелки, вы"ключающейся с момента начала работыпривода 23 перевода стрелки.Стрелочный перевод работает следующим образом,В момент начала работы привода 23перевода стрелки выключается механизм 26...

Номер патента: 1369631

Опубликовано: 07.09.1988

Авторы: Головков, Казакова

МПК: F16L 33/22, H02G 3/06

Метки: гибкого, защитного, крепления, трубопровода, узел, электропроводки

...имеет участок 8, выполненный в виде цанги для закрепления кв"беля с помощью бандажа (например,спиральная пружина), и торец 9. Участок 8 ниппеля 1.выполняется в зависимости от формы ответного участка соединителя электротехнического иэделия 45(например, резьбового участка, см.фиг.2),Сборка узла осуществляется в следующей последовательности.Перед сборкой ив конце металлорукава 4, которым последний устанавливается в узел, выполняется срез, перпендикулярный оси металлорукава. На металлорукав иввиичиввется гайка 2 таким обрвэои, чтобы со стороны ее внутренней проточки 6 выступало не менее четырех витков спнрали иеталлорукава. Затеи металлорукав с легкии осе" выи усилием от руки иадеваетси на посадочные участки ниппеля 3, 5 до торца 9 и...

Номер патента: 1420309

Опубликовано: 30.08.1988

Авторы: Быстров, Головков, Динцин, Загривый, Куликов, Розенштейн, Харечко, Шмигуль

МПК: F24F 3/147, F28D 9/00

Метки: воздуха, вытяжного, теплоты, утилизации

...и кшли ци и(пров дн ня розлу ха.бульк) г(обретения является повышение н;),1 жносп и работы прн отрицзге.(ьной теми.р у р с)ружнОГО иозлухз.11 д чертеже прелсгзилена принципиальная схема устройства лля утилизации теплоты Вь)тяжноГО иозлуха.Утройство лля утилизации теплоты вытяжного иозлуха содержит корпусс перскрестноточными каналами 2 и 3 наружно(с и вытяжного воздуха, первые из которых обрдзоидны пучком 4 труб, закрепленных конпдми в лвух трубных решетках 5 и 6.1 хдндль( 2 и 3 наружного и вытяжноп) волоук;( полклк)чены сооти 1 твенно и ихолным и иь(холным патрубкдм 7, 8 и 9, 1) наружного и вытяжного иозлуха.В корпусес наклоном расположена промежуточная трубная решетка 11, рдзлеляи)п(ая его по холу вытяжного возлухд нд лиффузор 12 н...

Номер патента: 1417921

Опубликовано: 23.08.1988

Авторы: Головков, Леонтьев, Петренко, Седов

МПК: B02C 13/28

Метки: дробилки, молотковой, молоток

...выполнена в виде усеченной полусферы, большее основание которой обращено к боковой поверхности 7 держателя. При вращении молотка держатель 1 занимает радиальное положение, а головка 3 оказывает необходимое динамическое воздействие на дробимый материал, при этом происходит абразивный износ и соответственно уменьшение массы периферийной части головки, что приводит к смещению центра масс головки 3 с оси вращения хвостовика 4 в сторону отверстия 2 держателя 1, т.е. кнарушению устойчивого равновесия головки 3 и одновременно возникновению вращающего момента и, следовательно, к угловому развороту головки до восстановления ее нового устойчивого равновесия, при котором менее сработанная, как "более массвою длину и, тем самым,...

Номер патента: 1417205

Опубликовано: 15.08.1988

Авторы: Головков, Журавлев, Трусевич

МПК: H04L 7/02

Метки: задержке, поиска, сигналов, шумоподобных

...В том случае, когда число, накопленное счетчиком 11 в результате анализа, оказывается достаточным для вынесения решения о присутствии на входе устройства сигнала (это происходит в момент, когда счетчик 11 переполнится), блок управления 10 прекращает поиск и коммутатор 15, на управляющий вход которогоУстройство поиска шумоподобных сигналов по задержке, содержащее последовательно соединенные перемножитель, полосовой фильтр, детектор огибающей, первый ключ, накопитель, решающий блок, второй ключ, счетчик импульсов, блок управления поиском, генератор псевдослучайной последовательности и частотный синтезатор, выход которого соединен с опорным входом перемножителя, при этом другой выход блока управления поиском подключен к управляющим...

Номер патента: 1411011

Опубликовано: 23.07.1988

Авторы: Володин, Головков, Гридин, Матюх, Тимофеев, Троицкий, Штольц

МПК: B01D 53/14

Метки: моноэтаноламина, насыщенного, раствора, регенерации

...эффективности процесса за счет снижения энергозатрат и повышения степе(и регенерации.Пример. Водный насыщенный С 02 раствор МЭА с я = 0,49 моль СОг/моль МЗА нагревают в рекуперационных теплообменниках до 90 С и подают в противоточный тарельчатый регенератор диаметром 3,0 м, имеющий 16 ситчатых тарелок с организованным переливом жидкой фазы. В регенераторе насыщенный СО 2 раствор МЗА кипит и при этом регенерируется, Скорость парогазовой смеси в живом сечении каждой ступени контакта поддерживается одина ковой за счет снижения живого сечения тарелок по направлению снизу вверх в 2 раза 1 нижпяя тарелка 10%, верхняя 5%) и составляет 0,5 - 0,6 м/с.11 стая .,02 уходит через верх регенератора. Регснсрированный раствор МЗА со...

Номер патента: 1406508

Опубликовано: 30.06.1988

Авторы: Афонин, Афонина, Головков

МПК: G01R 23/17

Метки: измеритель, частоты

...выбрано равным половине периода интерференционной картины, значит, если один из фо- топриемников каждой пары будет располагаться в максимуме освещенности, то второй - в минимуме освещенности, Токи фотоприемников 30 и 11.первой пары поступают на вход вцчитающего устройства 12, а токи фотоприемников 18 и 19 - на входы вычитающего устройства 20. Вычитающие устройства 12 и 20 обеспечивают подавление фоновой засветки фотоприемников и выделяют на своих выходах напряжения, пропорциональные интенсивности интерференционной картины в пределах апертуры фотоприемников.Первая пара фотоприемников 10 и11 является основной, вторая парафотоприемников 18 и 19 - дополнительной и включается в работу в тот момент, когда на основную пару фотоприемников 10 и...

Номер патента: 1401403

Опубликовано: 07.06.1988

Авторы: Головков, Калиникос, Кузнецов, Осипов, Пивоваров

МПК: G01R 27/06

Метки: анализатор, волны, стоячей

...интерференционной картины фиксируется фотоприемниками 16 и 17.Если расстояние между фотоприемниками 16 и 1 выбрано равным половине периода интерференционной картины, то один из них регистрирует максимум интерференционной картины, а другой - минимум. Токи фотоприемников 16 и 17 поступают на вход вычитающего блока 18, который обеспечивает при выбранном расстоянии между фотоприемниками подавление фоновой засветки фотоприемников и выделение тока, пропорционально перепаду интенсивностей максимумов и минимумов интерференционных полос при сдвиге интерференционной картины.Пороговый блок 19 имеет фиксированный порог, определяемый шумами фотоприемников, и формирует на выходе прямоугольные импульсы, каждый иэ которых соответствует сдвигу...

Номер патента: 1391702

Опубликовано: 30.04.1988

Авторы: Барсуков, Головков, Казаков, Леонтьев

МПК: B02C 13/28

Метки: дробилки, молотковой, молоток

...,гопасти. Этс повьшает эффектвцость работы лробилки. Кроме Того, предлагаемая кон)руксия молоткг лс).т возможность мцогОкрдтг 0 использовать ядро с упругим элементом в случае абразивного износа лопдсти и ее замены цз новук, что значителыо сцижае метдллимкосгь молотков и цовыцд 1 эфф кт и в ность. Молоток лля молотковой дробилки работает слелх юцим образом.В исхолном (нсрсгбочел) состоянии ядро 7 н полости б пол лействием силы сжатия уггругоп э.слцтг 8 находится в нижнм крайнем положении нз наименьшем расстоянии от оси полне;) 4 лопасти 2. В этом случае маоной лсмент инерции молотка относительно оси врдщния,исков 5 ротора дробилки мицимз,ен.11 ри пуске лробилки ротор с лисками 5 и молотками 1 н,гчиндет врдщаься. Нд ядро 7 )начинает...

Номер патента: 1368611

Опубликовано: 23.01.1988

Авторы: Быстров, Головков, Динцин, Ефимов, Розенштейн

МПК: B21D 53/06, F28F 1/40

Метки: теплообменного, элемента

...для систем кондиционирования.Цель изобретения - повышение технологичности при изготовлении теплообменного элемента с переменным шагом витков спирали.На Фиг.1 изображен теплообменный элемент в вще цилиндрической трубы с размещенной в ней проволочной спиралью; на фиг,2 - спираль до размещения в трубу.Теплообменный элемент выполнен в виде цилиндрической трубы 1, внутри которой размещена проволочная спираль 2, имеющая переменный шаг вит- ков, уменьшающийсяпо ходу теплоносителя от с - 2,8 й + 25,2 Ь до 3 17,5 Ь, где 1 в шаг витков, Й внутренний диаметр трубы, Ь - толщина проволочной спирали,В процессе изготовления теплообменного элемента до размещения в трубке 1 спираль 2 наматывается на оправку в виде усеченного конуса. При этом...
