F24D 19/10 — устройство или монтаж устройств управления или предохранительных устройств

Номер патента: 43489

Опубликовано: 30.06.1935

Автор: Давидсон

МПК: F16K 5/04, F24D 19/10, F24H 9/12 ...

Метки: воды, газа, других, количества, кран, однотрубной, отопления, пара, постоянного, распределения, регулирующий, системы, случаев, трехходовый

...во многих случаях жилищного строительства, в особенности при наличии присоединения систем к теплофикационным сетям,В основу регулирующего трехходового крана для указанной системы отопления положено требование, чтобы сумма сечений проходов - основного ишунтового - была постоянной, независимо от положения золотника А из разрезной пластины (фиг. 2) или пробки Ахарактеристики и по крайней простоте управления им кран успешно решает как задачи проектирования, так и эксплоатационные требования.Кроме того, предлагаемый кран может оказаться полезным во всех случаях, когда приходится постоянное количество воды, пара и газа распределять по двум отдельным трубопроводам, включаемым взаимно, попеременно и частично.(фиг, 1), в пределах...

Номер патента: 115988

Опубликовано: 01.01.1958

Авторы: Булавицкий, Дмитриев

МПК: F24D 19/10, G05D 23/19

Метки: воды, прямой, сетевой, температуры

...принципиальная схема регулирования температуры прямой сетевой воды.Датчик 1 температуры наружного воздуха - первый термометр сопротивления - дает импульс на измерительный блок 2 главного рсгулятора, на который действует также датчик 3 температуры прямой сетевой воды -- второй термометр сопротив:1 енця, Равновесие измсрцтельного блока 2 регулятора наступит при соответствии между температурами наружногооздуха и ииямой сетевой воды; датчик 4 гозволяст измеят это равновес сВ случае нарушения равновесия на главиьш регулятор б будет постуать импульс, который приведет к соответствующему воздействию на индивидуальные регуляторы б. Последние, при помощи своих исполнительных механизмов 7, воздействуют на датчики регуляторов давления в отборе...

Номер патента: 131098

Опубликовано: 01.01.1960

Автор: Оржеховский

МПК: F24D 19/10, G05D 16/18

Метки: регулятор

...температуры воды в котле до нижнего заданно;о значения передающий механизм под воздействием упругих сил пружины перемещается вверх и замыкает контактную систему.Контактная система включена последовательно в электрическую цепь питания и при своем размыкании или замыкании отключает или включает соответствующие релейные цепи, что приводит к пуску или остановке мотора электропривода,Регулятор рассчитан на работу в диапазоне от 70 до 120.В случае необходимости работы регулятора в другом диапазоне температур следует произвести замену пружины и заполнителя соответственно новым требованиям,Настройка регулятора на заданные режимы работы котло-агрегата осуществляется регулировочной гайкой 3 и ограничителем хода 8. Точка включения на заданную...

Номер патента: 132391

Опубликовано: 01.01.1960

Автор: Копылов

МПК: F24D 12/00, F24D 19/10, F24D 3/00 ...

Метки: конденсационная, отопления

...исполнительному механизму подпруж 1;- ненного клапана, установленного на обратном трубопроводе системы отопления.Система может применяться при наличии на объекте в качестве ос новного теплоносителя пара и необходимости устройства в отдельных помсшсниях (зданиях) по гигиеническим требованиям систем водяного отопления с автоматическим поддержанием заданной температуры в нем.На чер 1 еже изображена схема местной коц снстсмь: отопления.В систему входят конденсатосборпик 1 с термопарой 2, подпружиненный клапан 3, исполнительный механизм 4 клапана 3, электрорегулятор 5, нагревательные приборы б, воздушник 7, трубопроводы подводки горячего 8 и охлажденного 9 конденсатов.Предмет изооретенияКонденсационная система отопления, о т л и ч а...

Номер патента: 156666

Опубликовано: 01.01.1963

МПК: F24D 19/10, F24H 3/08

Метки: 156666

...находящегося между футляром 2 ибруском 1, в колонке создается гравитационное давление, перемещающее воздух помещения через сечение колонки.Регулировка температуры в помещении можетвручную или автоматически при помощи клапанов, устачении между бруском и футляром.156666При автоматическом регулировании величины температуры в помещении на шкале датчика (на чертеже не показан) устанавливают жслаемукэ величину температуры в пределах от 15 С до 20 С.В качестве датчика может быть применено биметаллическое реле.Исполнительный механизм для регулирования температуры состоит из двух клапанов 4, перекрывающих сечение колонки и соединенных штоком 5 с сердечником 6 соленоида.При включении в сеть индукционной катушки 7, вследствие возникшего в...

Номер патента: 164955

Опубликовано: 01.01.1964

МПК: F24D 19/10

Метки: 164955

...механизма 5 приводит в движение поворотную регу лирующую задвижку б, изменяющую расходводы в местной системе.Работает устройство следующим образом,При расчетной наружной температуре 1 сопротивление датчика 1 минимальное; этой тем пературе соответствуют расчетная температура воды 1, и максимальное сопротивление датчика 2. Суммарное сопротивление последовательно соединенных датчиков 1 и 2 равно сопротивлению в противоположном плече мо ста входной схемы. Мост сбалансирован, сигнал в диагонали моста равен нулю.Величина сопротивлений датчиков 1 и 2 вы.брана такой, что при работе сети по отопительному графику без надбавки уменьшение 30 сопротивления датчика 2 компенсируется уве164955 Предмет изобретения Оз пеплосзосеши ем но о...

Номер патента: 209688

Опубликовано: 01.01.1968

Авторы: Задоров, Исупов

МПК: F24D 19/10, F24F 3/10, F24H 9/20 ...

Метки: замораживания, защиты, калорифера

...поворот рычага оси дроссельной заслонки. Пр ет изобретен иство вания воздух прово тем, ч ти, ве я соедв воз Устроморажирифер,в трубоиеесядежносносителленным Известные устройства для защиты калорифера от замораживания, содержащие вентилятор, калорифер, воздуховод и вентиль, который вмонтирован в трубопровод для теплоносителя, недостаточно надежны в работе, 5 так как при высоких температурах происходят частые случаи заедания вентиля и на его работу затрачивается электроэнергия.Для повышения надежности в предлагаемом устройстве вентиль трубопровода для 10 теплоносителя соединен тягой с шибером, установленным в воздуховоде,На чертеже схематично показано описываемое устройство.При включении вентилятора 1 воздух про ходит через...

Номер патента: 217628

Опубликовано: 01.01.1968

Автор: Остаиущеико

МПК: F24D 19/10, F24D 5/00, F24F 3/147 ...

Метки: агрегатfl-li, ионный, отопительно-вентиляя

...нагрева воздуха, в которой смонтированы форсунки б, и полость 7 для предварительного нагрева воздуха. Полость 7 выполне а в виде изогнутого перфорированного трубопровода, под которым расположен поддон 1.Холодный воздух подается вецтиляторокт 4 в полость предварительного нагрева. Здесь оц вступает в контакт с водой, отдавшей большуо часть тепла в полости прокскуточого нагрева д и в калорифере 1, и воспрмаег от нее часть оставшегося тепла. В полости з воздух увлажцяется и подогревается, затем, 5 пройдя каплеуловитель 8, нагревается до трс.буекой температуры в калорифере и вы;ускается в помещение через воздухораспрсделцтсльцый насадок 9. Нцзкотемпературцый тецлоноситель-вода поступает в калорифер, где 10 отдает часть тепла...

Номер патента: 338754

Опубликовано: 01.01.1972

Авторы: Павлов, Шохрин

МПК: F24D 19/10, F24D 3/02

Метки: возведения, отопления, системы, центральной

...строительства здания.Для этого обратный трубопровод системы временно располагают в подполье здания, а по мере возведения этажей здания стояки также временно соединяют попарно, например, гибким шлангом.Чертеж иллюстрирует реализацию предлагаемого способа,Центральная система отопления здания состоит из подающего 1 и обратного 2 трубопроводов и,стояков 3, 4 с нагревательными приборами б,По мере возведения довательно собирают трубопроводы и соеди нагревательными,приб 5 го трубопровода 6 сис гают в подполье здан временно соединяют п ким шлангом 7. При э ются в качестве подаю О стве обратных.этажеи здания послеодающий и обратный няют их со стояками с орами. Часть обратно- темы временно располаия, а стояки 3,4 также опарно, например, гибтом...

Номер патента: 343117

Опубликовано: 01.01.1972

Авторы: Васильков, Грудзинский, Ливчак, Львов, Московский, Проектный, Типового, Экспериментального

МПК: F24D 19/10, F24D 3/02

Метки: вертикальная, водяного, здания, многоэтажного, однотрубная, отопления

...температуру воздуха помещений, расположенных в последних по ходу движения воды в стояке этажах. Регулятор э соединен с датчиком 7, который фиксирует 10 температуру воздуха помегцений, расположенных в первых походу движения воды в стояке этажах. Датчики 6 и 7 могут устанавливаться как в самих помещениях, так и в сборных каналах выгяжной вентиляции, удаляющих 15 воздух из соответствующей группы помещений.Система работает следующим образом. Еслиотклонение от заданной температуры воздуха происходит толыко в помещениях, расположенных в последних по ходу движения воды в 20 стояке этажах, по команде датчика 6 вступаетв работу клапан 4, и в системе происходит соответствующее изменение расхода воды, Изменение расхода воды в вертикальной...

Номер патента: 407150

Опубликовано: 01.01.1973

Автор: Вител

МПК: F24D 17/00, F24D 19/10, F24D 3/00 ...

Метки: работой, теплового

...образованного датчиком 13 и блоком 14, т. е. обеспечивается независимость работы отопления и горячего водоснабжения, что обуславливает повышение качества их работы. Такие условия имеют место в течение наибольшей части отопительного сезона (переходный осенне-весенний период в будние дни).При увеличении расхода сетевой воды на пункт сверх своего расчетного значения, вызванным увеличением расхода горячей воды в системе 3 сверх значения, соответствующего средней нагрузке горячего водоснабжения, и работой регулятора температуры горячей воды, увеличивающего расход сетевой воды на параллельную ступень 2, на выходе пороговых элементов 25 и 27 соответствующих датчиков 16 и 28 появляются такие сигналы, поступающие к схемам И и ИЛИ...

Номер патента: 1180621

Опубликовано: 23.09.1985

Авторы: Мухина, Невструева, Трофимович

МПК: F16K 11/02, F24D 19/10

Метки: клапан, смесительный

...работает следующим образом,При положении регулирующего органа,схематически показанном (на фиг. 3),жесткие изогнутые пластины б и 7максимально удалены одна от другой и плотно прилегают соответственно кстенкам 2 и 4 корпуса, гибкие пластины 8 и 9 максимально сближены, причем концы их также плотно прилегают к стенкам 2 и 4 корпуса и к жестким пластинам б и 7. В этом положениигибкие пластины 9 и 8 образуют состенками 5 и 3 корпуса соответственноплавные каналы для прохода теплоносителяиз котла 1 в систему отопленияи из системы в котел 1. Нагретый акотле 1 теплоноситель по патрубку 13поступает в корпус смесительногоклапана и по патрубку 14 в систему отопления, из которой охлажденный теплоноситель поступает по патрубку 11 в корпус и по...

Номер патента: 1183788

Опубликовано: 07.10.1985

Авторы: Жидович, Каган, Любошиц

МПК: F24D 19/10

Метки: предохранительное, теплосети

...- и ри помощи трубоп ровода 19.Конденсатор снабжен побудителем возврата конденсата в газовую полость 3, выполненным в виде поршня 20 с приводом 21, и сообщен с газовой полостью 3 через стрэвливающий клапан 22 с пружиной 23, контактирующий со штоком 7 чувствительного элемента 5. Конденсатор с нагревателем сообщены через обратный клапан 24, установленный на трубопроводе 9. Устройство снабжено также системой 25 регулирования давления в газовой полости 3, связанной с нагревателем и сообщенной с продувочным вентилем 26, Греющие элементы 16 могут быть выполнены в виде трубчатой поверхности нагрева, включенной в тракт сетевой воды,Предохранительное устройство теплосети работает следующим образом.Для создания давления в газовой полости 3...

Номер патента: 1229495

Опубликовано: 07.05.1986

Авторы: Жидович, Куц, Лозников, Любошиц

МПК: F16K 17/00, F24D 19/10

Метки: предохранительное

...14, а нижняя полость 15 соединена с входным патрубком 9 импульсного мембранного клапана 8.Кроме того, верхняя полость 14 снабжена штуцером 18 для заправки приводного цилиндра 7 сжатым газом.Предохранительное устройство работает следующим образом.При давлении среды в подводящем трубопроводе 2 ниже давления открытия предохранительного устройства импульсный мембранный клапан 8 открыт, и давление газа в верхней 14 и нижней 15 полостях надпоршневой зоны 11 одинаковое. Это давление передается на силовую мембрану 6, а от нее через шток 5 на запорный орган 4 что обеспечивает закрьпжепредохранительного устройства.При повышении давления среды в 5 подводящем трубопроводе 2 мембрана13 клапана 8, перемещаясь закрываетпоследний, что приводит к...

Номер патента: 1229498

Опубликовано: 07.05.1986

Авторы: Жидович, Куц, Лозников, Любошиц

МПК: F16K 17/10, F24D 19/10

Метки: предохранительное

...камера 11 импульсного мембранного клапана 8 снабжена осевымвыходным патрубкам 15 с обратным клапаном 16, подключенным вместе с боковым выходным патрубкам 9 к подпоршневой зоне 17 приводного цилиндра 7,Дпя закрьтия запорного органа 4приводной цилиндр 7 снабжен силовойпружиной 18, а импульсный мембранныйклапан 8 - поршнем 19.При номинальном. давлении среды вподводящем трубопроводе 2 усилие,оказываемое давлением среды на запорный орган 4 и на поршень 6 из подпоршневой зоны 17 приводного цилиндра 7, куда среда попадает через открытый импульсный мембранный клапан 8,оказывается недостаточным для преодоления усилия силовой пружины 18 и запорный орган 4 разобщает подводящий 2и отводящий 3 трубопроводы,При повышении давления среды...

Номер патента: 1239466

Опубликовано: 23.06.1986

Авторы: Евтеев, Каневский, Мельниченко, Папуш

МПК: F24D 19/10

Метки: помещении, программного, тепмературы

...греющей воды обычно приводит к изменению температуры воздуха в помещении на 2 - 5 С в зависимости от метеоусловий и вида здания.Процесс программного регулирования происходит следующим образом.В соответствии с возросшей величиной сопротивления на соответствующем входе регулятора 6 температуры после размыкания размыкающего контакта 2 программного реле 1 времени регулятор 6 температуры будет воздействовать на исполнительный механизм 7 так, чтобы он изменял расход сетевой воды через сопло узла 4 смешения нейтрализуя последствия возмущения.Это возможно при снижении сопротивления датчика-преобразователя 5 сопротивления, подключенного последовательно с термистором 8, т. е. при охлаждении датчика-преобразователя 5. Процесс снижения...

Номер патента: 1257363

Опубликовано: 15.09.1986

Авторы: Бойко, Илясов

МПК: F24D 19/10, F24D 3/02

Метки: теплоснабжения

...и уве-.личение периода. Этот процесс сопровождается вытеснением воды из объема 2 и сжатием газообразной среды, например углекислого газа, в газовомобъеме 5.При достижении давлением значениянастройки срабатывания автоматическиоткрывается сбросной клапан 11 и осуществляется сброс воды из водяногообъема 2 под давлением углекислогогаза в объеме 5, При этом давлениеводы в объеме 2 может снижаться илиувеличиваться в зависимости от величины гидравлического удара.При достижении давлением значениянастройки срабатывания предохранительного клапана 7 он автоматически от крывается, При этом осуществляетсясброс газа и воды одновременно через)Подписное ВИИИПИ Заказ 4902/34 Гираж б 49 Произв.-полигр. пр-тие, г. Ужгород, ул, Проектная, 4...

Номер патента: 1267120

Опубликовано: 30.10.1986

Авторы: Калинин, Крылов, Пец, Тарасов

МПК: F24D 19/10

Метки: пункта, теплового

...6 обеспечивается дифференциальным регулятором 3 по сигналу датчика 5 с коррекцией по температуре воздуха непосредственно в отапливаемом помещ:нии 6 по сигналу датчика 4 путем импульсного воздействия через ступенчатый прерыватель 1 и запретно-разрешающее устройство 10 на исполнительный механизм 8, который изменяет сечение сопла 9 гидроэлеватора 7, изменяя тем самым расход горячего теплоносителя в соответствующую сторону,Одновременно с этим регулятор 12 разности температур по сигналу датчика 13, контролирующего температуру в прямом трубопроводе 1 до гидроэлеватора 7, и датчика 14, контролирующего температуру в обратном трубопроводе 2, обеспечивает отслеживание температурного графика на температуру обратного теплоносителя строго в...

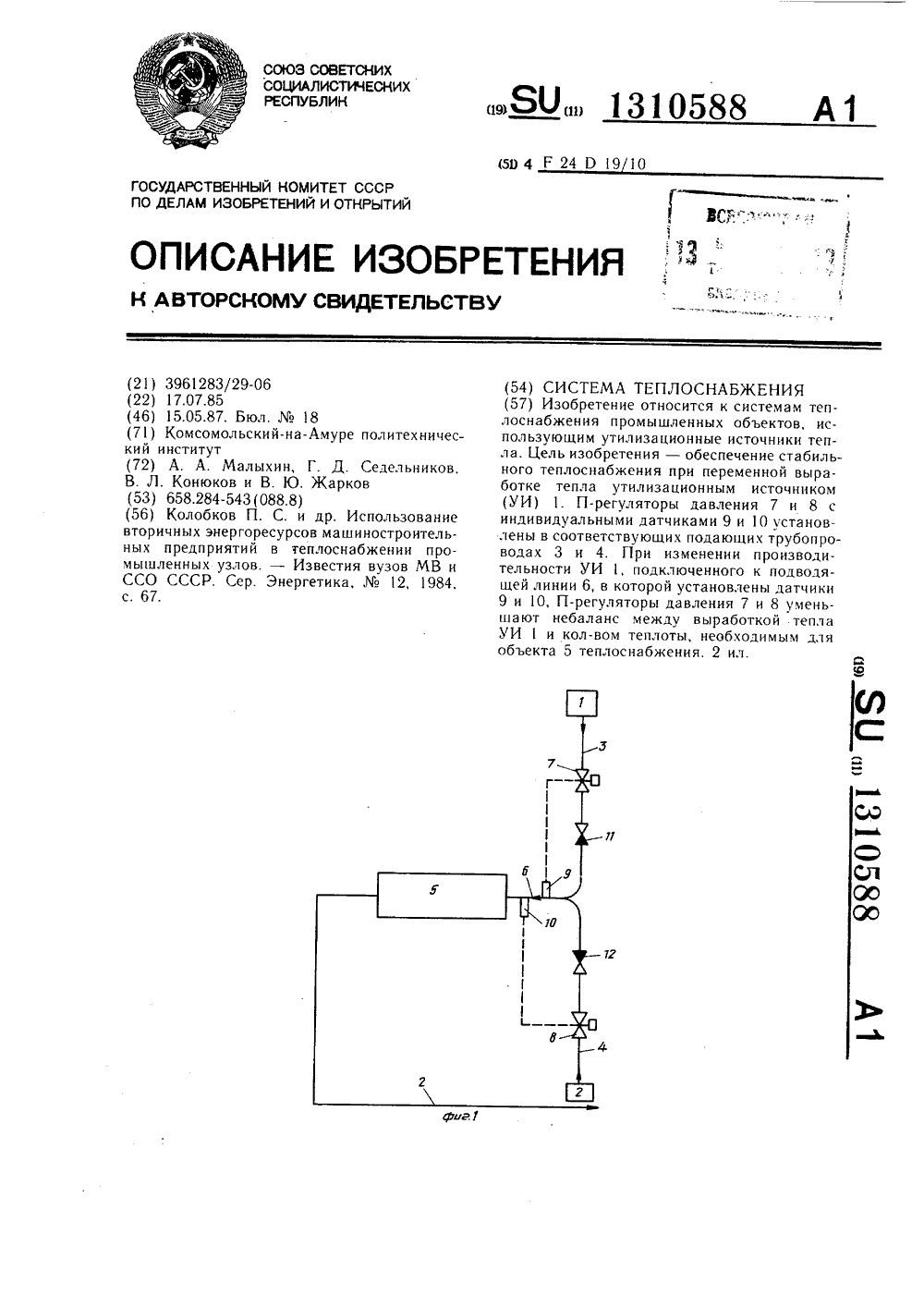

Номер патента: 1310588

Опубликовано: 15.05.1987

Авторы: Жарков, Конюков, Малыхин, Седельников

МПК: F24D 19/10

Метки: теплоснабжения

...давления (1 э ) в той же линии 6.При расчетной производительности утилизационный источник 1 обеспечивает объект 5 теплоносителем заданной температуры с изменением давления в подающем трубопроводе 3 в результате изменения количества утилизируемых вторичных энергоресурсов в диапазоне Р. - Р.При уменьшении производительности ути лизационного источника 1 ниже расчетного уровня в подающем трубопроводе 3 уменьшается количество теплоносителя (при сохранении его температуры) и при поникении дав.чения в подакшем трубопрово" г 3 ниже величины Р в действие вступает П-регулятор 8 давления на подающем трубопроводе 4, уменьшая небаланс между выработкой теплоты утилизационным источником 1 и количеством теплоты, необходих.ым для обьекта 5...

Номер патента: 1314197

Опубликовано: 30.05.1987

Авторы: Загребин, Стоумова

МПК: F24D 19/10

Метки: здания, пункт, тепловой

...воды на горячее водоснабжение,настроенным на более низкую температуру срабатывания по сравнению с регулятором б температуры отводящего З 0трубопровода 5. Подгреватель 3 нижнейступени соединен с обратным трубопроводом 9 тепловой сети с помощью подводящего 10 и отводящего 11 трубопроводов. На участке между трубопроводами 10 и 11 на обратном трубопроводе 9установлен вентиль 12 для регулирования отвода теплоносителя на подогреватель 3. На подающем трубопроводе 2 за отводящим трубопроводом 5 установлен обратный клапан 13, а за ниммежду подающим 2 и обратным 9 трубо. проводами выполнена перемычка 14 сподмешивающим насосом 15. Вода на горячее водоснабжение из водопровода 45подается по трубопроводу 16.Тепловой пункт здания работаетследующим...

Номер патента: 1322019

Опубликовано: 07.07.1987

Авторы: Аверьянов, Кравинский, Крицкий, Соколов, Чистович

МПК: F24D 19/10

Метки: открытой, работы, сети, тепловой

...наружного воздуха происходит изменение температуры воздуха внутри помещения.По сигналу от датчика температуры регулятор 9 отпуска тепла., воздействуя на регулирующий, орган 8, увеличивает при повьппении температуры воздуха в помещении или уменьшает при ее снижении расход воды чеРез Перемычку , изМеняя соответственно расход воды, поступающий из прямой линии 1 на отопление. Регулирующим устройством 11 воздействуют на насос 10, изменяют 19 2его производительность так, чтобы поддержать постоянный расход воды в системе 5 отопления.Центральное Регулирование отпускатепла по данному способу осуществляется следующим образом.В течение отопительного сезона(фиг.2) для определенного интервалатемператур наружного воздуха, наприМмер с - гц, в...

Номер патента: 1326844

Опубликовано: 30.07.1987

Автор: Кыйв

МПК: F24D 19/10

Метки: отпуска, тепла

...схеме подключе. ния подогревателей горячей воды) или подогревателем второй ступеки (при смешанной схеме подключения подогревателей).Регулирующее устроцстно 3 отпуска тепла на отопление может быть реализовано в виде электронного регулятора, включающего измерительный блок 13 (например, в виде измерительного моста) с исполнительным механизмом (например, электромехакический привод) и регулирующим органом (например, регулирующий клапан или игольчатый илунжер регулируемого элеватора). Регулирующим устройствомтемпературы горячей волы может быть любой Оегулятор температуры,Устройстзом 6 определения расхода пря. мого теплоносителя ца:Орячсе нодоснабжени 1" язляетс 51 насходомеп (например элктнромагнит 1 ыи расходом ср с токовым ныхо дом);...

Номер патента: 1341461

Опубликовано: 30.09.1987

Авторы: Анисимов, Булычев, Извеков, Колосов, Коршунов, Прокофьев, Протопопов, Рожков, Соколов, Хайхян

МПК: F24D 19/10

Метки: отопление, расхода, теплоты

...(ЦЛП) 10, причем первый соединен входами с датчиками 6 - 8 метеоусловий и с выходом теплосчетчика 2, а выходом - с входом вьгчислительного блока 3, а второй - входом с выходом вычислительного блока 3 и выходом - с входом регулятора 5. Последний соединен через исполнительный механизм 1 с регулирующим органом 2. АЦП 9 одним из своих входов дополнительно соединен с йзмерителем 13 расхода. Теплосчетчик 2 включает в себя индукционный расходомер 14 для определения расхода теплоносителя на отопление, два датчика 15 и 16 для измерения температуры теплоносителя соответственно в подаюцем трубопроводе 17 и обратном трубопроводе 8 и блок 19 для вычисления мгновенного расхода теплоты и для учета количества теплоты, отпугценной на...

Номер патента: 1343196

Опубликовано: 07.10.1987

Авторы: Виглин, Ивянский, Малков

МПК: F24D 19/10

Метки: здания, отопления, расхода, системе, теплоты, центрального

...температуры воды в подающем трубопроводе 1 производят путем изменения ее расхода через регулирующий клапан 5 при его перемещении исполнительным механизмом 12 по сигналу регулятора 11.При достижении регулирующим клапаном 5 полностью закрытого положения по сигналу от концевого микровыключателя 13 переключают регулятор 11, сравнивая с его помощью температуру воздуха внутри помещения по датчику 10 с заданной, и формируют на выходе регулятора 11 управляющий сигнал, полярность которого соответствует знаку отклонения этой температуры от заданного значения. Зацанную температуру воздуха внутри помещения устанавливают на уровне ее комфортных значеоний (21 С). При температуре воздуха внутри помещения, превышающей заданную, управляющий сигнал...

Номер патента: 1355834

Опубликовано: 30.11.1987

Авторы: Жарков, Конюков, Малыхин, Седельников

МПК: F24D 19/10

Метки: системы, теплоснабжения

...контролируемая температураравна заданной и снабжение объекта3 теплом осуществляется из обоих параллельно работающих утилизационногои централизованного источников 1,2,При изменении количества выработаннойтеплоты утилизационным источником 1теплоты счетчик 13 тепла выдает сиг 4 2нал, пропорциональный изменению величины выработки тегла.По данному сигналу прерыватель 12 обрывает связь между датчиком 9 и регулятором 11 расхода на постоянное время т=3-4 Т где Т - постоянная времени регулятора 10 расхода (время должно быть равным или превышать время переходного процесса в системе регулирования температуры), а регулятор 11 изменяет положение своего регулирующего органа (клапана) и, следовательно, подвод теплоты от централизованного...

Номер патента: 1362897

Опубликовано: 30.12.1987

Авторы: Москвина, Пескин, Ратнер, Эпштейн

МПК: F24D 19/10

Метки: здания, промышленного, расхода, системе, тепла, теплоснабжения

...выключателя 27 при минимально допустимом количестве теплоносителя в местную систему теплоснабжения (фиг. 1), замыкается контакт 28 конечного вылючателя, включается пускатель 20, при этом контакт 19 пускателя 20 размыкается, а контакт 2135 40 45 50 55 замыкается, перенося воздействие регулятора 17 по линии Больше с ЭИМ 11 на ЭИМ 15, а силовые контакты 26 пускателя 20 замыкаются, включая электродвигатель 25 смесительного насоса 13.Если при этом внутри здания 6 температура продолжает оставаться выше заданной, регулятор 17 по линии Больше воздействует на ЭИМ 15, открывая клапан 14, увеличивая количество обратной воды, подмешиваемой из трубопровода 8 в трубопровод 1, снижая тем самым температуру на входе в местную систему...

Номер патента: 1390487

Опубликовано: 23.04.1988

Авторы: Камоско, Каплинский, Фаликов

МПК: F24D 19/10

Метки: отопления, системе, температуры

...наружного воздуха приатемпературе наружного воздуха 0 С,поступают на входы второго сумматора 12, Последний осуществляет формирование сигнала напряжения, пропорционального текущему значению температуры наружного воздуха с коэфкфициентом, равным 10, что также поз"воляет измерять величину температуры с помощью блока 14 цифровой индикации или вольтметра, 1390487Третий сумматор 13 формирует сигнал задания в нелинейной зависимостиот изменения температуры наружноговоздуха. Формирование сигнала задания осуществляется путем суммирова 5ния сигналов напряжения, пропорциональных температурам и составляющихзадание,На первый вход третьего сумматора13 поступает сигнал напряжения с выхода блока 8 уставок температур,соответствующий значению...

Номер патента: 1404759

Опубликовано: 23.06.1988

Авторы: Крылов, Тарасов

МПК: F24D 19/10

Метки: абоненту, автоматический, отпуска, программный, регулятор, сети, тепла, тепловой

...и на выходе моста 10 появляется соответствующий сигнал.В результате этого с заданным узлом17 законом регулирования, напримерпропорционально-интегральным, начинает прикрываться или открываться регулирующий орган 12, который изменяет с помощью насоса 19 степень рециркуляции воды иэ обратнои линии 2 абонента 3 в подающую линию 23 абонента3. В результате этого понижается илиповышается (в зависимости от сигнала термопреобразователей 4 и 14) температура воды в обратной линии 2 абонента 3 до тех пор, пока на выходемоста 8, термопреобразователь 1 которого установлен в обратной линии 2 абонента 3, не появляется сигнал, равный по величине, но с обратнымзнаком по отношению к сигналу с выхода моста 10. В этом случае сигнал навыходе каскада 11...

Номер патента: 1413366

Опубликовано: 30.07.1988

Авторы: Гайстер, Добротворцев, Здасюк, Зельцер, Кащеев, Обухов, Чепиков, Яровой

МПК: F24D 19/10

Метки: автоматизированный, пункт, тепловой

...обратном трубопро 35 водах 1 и 3 передают сигналы в регуляторы 2 и 6, и в них образуется рассогласование между установленной и фактической величинами соответствующих температур. Регуляторы 2 и б под бирают такими, чтобы они работали в импульсном режиме. Длительность импульса сигнала регулятора 2 выбирают, например, 2 с, а период между передачей сигналов - 10 с. Регулятор 2 от рабатывают до тех пор, пока не вос" становится соответствие между температурой воды в подающем трубопроводе 1 и требуемой согласно задатчику. Пусть время переходного процесса со 50 ставляет 3 мин, а время прохождения порции жидкости через отопительную систему от датчика 21 до датчика 8 - 15 мин, Для того, чтобы учесть транспортное запаздывание и в то же время...

Номер патента: 1441137

Опубликовано: 30.11.1988

Авторы: Казанцева, Кромина, Михайленко

МПК: F24D 19/10

Метки: воздуха, помещении, температуры

...выходной сигнал которого определяется следующим выражением:2(Г) = а,Е(е) - а Х(е), 2(с )=2(2) Вгде 2(г.) - скорость изменения выходного сигнала блока 17;Е - значение сигнала блока17 в начальный моментвремени;а, а - параметры, учитывающиечувствительность конкретного отапливаемого помещения 1 к температуретеплоносителя и тепловуюинерцию теплообменника 2.Согласно выражениям (1) и (2),определяющим закон изменения задания,оно будет уменьшаться при увеличениитемпературы наружного воздуха и солнечной радиации и увеличиваться приувеличении скорости ветра. При этомскорость его изменения Е(г,) зависитот соотношения параметров метеоусловий, тепловой инерции скоростноготеплообменника и чувствительностиотапливаемого помещения к температуре...
