Способ регулирования отпуска теплоты в тепловом пункте и устройство для его осуществления

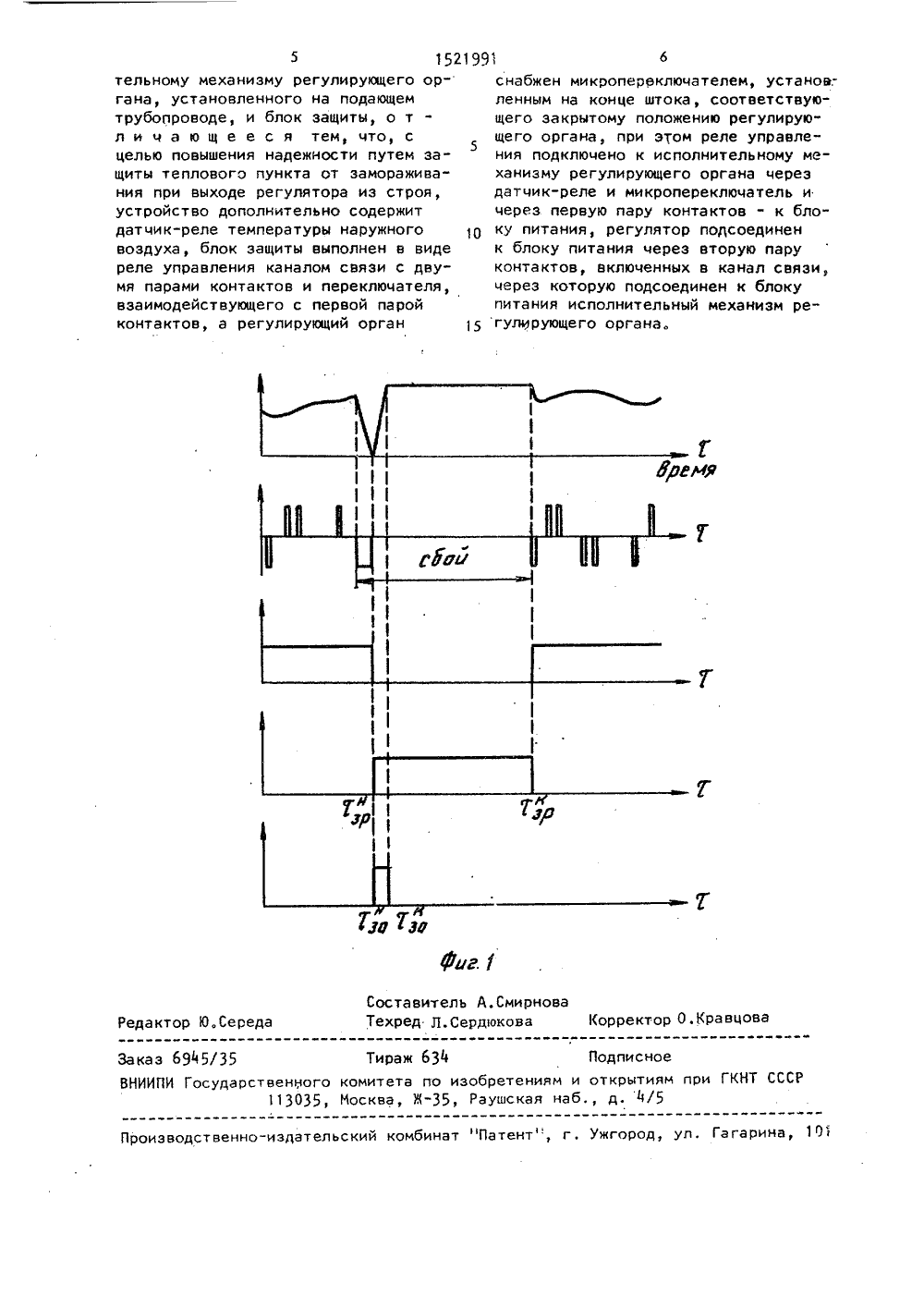

)4 р ПИСАНИЕ ИЗОБРЕТЕ довантальудованных онноет" уст,155 ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОПОКРЫТИЯПРИ ГКНТ СССР Н АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Центральный научно-исслетельский и проектно-эксперименый институт инженерного оборния городов, жилых и обществезданий и Ремонтно-эксплуатаципредприятие "Теплоэнергоремон(5") СПОСОБ РЕГУЛИРОВАНИЯ ОТПУСКАТЕПЛОТЫ В ТЕПЛОВОМ ПУНКТЕ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к отопительной технике и может быть использовано для регулирования отпуска теплоты в тепловом пункте. Повышениенадежности путем защиты тепловогопункта от замораживания достигаетсяза счет того, что в момент полногозакрытия регулирующего органа 7, установленного на подающем трубопроводе 8, при выходе регулятора 1 изстроя при отрицательных температурахнаружного воздуха подают противоаварийные импульсы защиты на открытиерегулирующего органа 7 и на отключение регулятора 1, 2 с.п.ф-лы, 2 ил,зИзобретение относится к отопительной технике и может быть использовано для регулирования отпуска теплотыв тепловом пункте,Цель изобретения - повышение надежности путем защиты теплового пункта от замораживания при выходе регулятора из строя,На фиг. 1 изображен граФик работы,регулирующего органа и регулятора приподаче противоаварийных импульсов за щиты;на Фиг. 2 - устройство для регу, лирования отпуска теплоты в тепловомпункте.Устройство содержит регулятор 1. с датчиками 2 и 3 контролируемых параметров теплоносителя, подсоединенный посредством канала 1 связи к бло, ку 5 питания и к исполнительному механизму 6 регулирующего органа 7, установленного на подающем трубопрово де 8, и блок защиты, Устройство дополнительно содержит датчик-реле 9температуры наружного воздуха, блокзащиты выполнен в виде реле 10 управления каналом ч связи с двумя парамиконтактов 11 и 12 и переключателя13, взаимодействующего с первой па"рой контактов 11, а регулирующий ор-,ган 7 снабжен микропереключателем 1 ч,установленным на конце штока 15, соответствующем закрытому положениюрегулирующего органа 7, при этом ре ле 10 управления подключено к исполнительному механизму 6 регулирующегооргана 7 через датцик-реле 9 и микропереклюцатель 1 ч и через первуюпару контактов 11 к блоку 5 питания,регулятор 1 подсоединен к блоку 5через вторую пару контактов 12,вклюценных в канал 1 связи, черезкоторую подсоединен к блоку.5 питанияи исполнительный механизм 6 регулирующего органа 7,способ осуществляют следующим образом,Датчики 2 и 3 контролируемых параметров теплоносителя подают импульсврегулятор 1, связанный с блоком 5питания. В случае несоответствия параметров теплоносителя заданным значениям, регулятор 1 воздействует наисполнительнь 1 й механизм 6 регулирующего органа 7, изменяя положение егоштока 15 на необходимую величину,При сбое регулятора 1 и ложногосигнала на закрытие регулирующего органа его шток 15 доходит до крайнего21991 Формула изобретения 40 45 50 55 5 10 15 20 25 30 положения 7 и воздействует на микро- переключатель 1 Й, Бсли температу наружного воздуха соответствует отопительному периоду, т,е,. имеет отрицательное значение в момент полного закрытия регулирующего органа ( . р) подают противоаварийный импульсЗозащиты, при этом от блока 5 питания через регулятор 1, микропереклюцатель 1 ч регулирующего органа 7, датчик-реле 9 .подают сигнал на реле 10 управления, Реле 10 управления через свои контакты 11 и 12 отклюцает блок 5 питания от регулятора 1, подключает одновременно блок 5 питания к исполнительному механизму 6 регулирующего органа 7 и самоподклюцается цереэ контакты 11 через переключатель 12 к блоку 5 питания, При этом исполнительный механизм 6 передвигает шток 15, открывая тем самым проход теплоносителя через регулирующий орган 7, После восстановления Функциональных возможностей (ремонте и т.п.) в момент времени ь р ирегуля тора 1, реле 10 управления отклюцается от блока 5 питания посредством переключателя 13, подключая при этом к блоку 5 питания регулятор 1, который непосредственно воздействует на исполнительный механизм регулирующе. го органа 7. 1, Способ регулирования отпуска теплоты в тепловом пункте путем подачи импульса на изменение расхода теплоносителя через регулирующий орган в подающем трубопроводе по сигналу регулятора контролируемых параметров и противоаварийного импульса защиты, о т л и ч а ю щ и й с я тем, цто, с целью повышения надежности путем защиты теплового пункта от замораживания при выходе регулятора из строя, противоаварийный импульс при отрицательных температурах наружного воздуха подают в момент полного закрытия регулирующего органа на его открытие и на отключение регулятора.2. Устройство регулирования отпуска теплоты в тепловом пункте, содержащее регулятор с датциками контролируемых параметров теплоносителя, подсоединенный посредством канала связи к блоку питания и к исполни
