Гофман

Номер патента: 709414

Опубликовано: 15.01.1980

Авторы: Габай, Гофман

МПК: B60K 20/14

Метки: механизм, передач, переключения

...5 и 6, шток 7 со стаканами 8. Между поршнями и стаканами установлены пружины 9 и 10, Шток 7 с возможностью осевого перемещения установлен во втулке 11, которая через лазы 5 12 в гильзе 4 штифтами 13 неподвижно соединена с вилкой 14 переключения передач, Вил.ка 14 свободно установлена на гильзе 4 и снаб. жена буртиками для взаимодействия с плунжерами 2 и 3. В нейтральном положении (фиг.1) полости В и Г соединены со сливом. При под. воде рабочей жидкости, например, в полость В при полости Г, соединенной со сливом, пор.шень 6, перемещаясь в осевом направлении, сжимает пружину 1 О, которая, воздействуя на втулку 11, перемещает вилку 14 до положения, при котором зубья включаемых шестерен соприкоснутся. Одновременно с этим поршень 5 под...

Номер патента: 709391

Опубликовано: 15.01.1980

Авторы: Гофман, Спиридонова

МПК: B41C 1/00

Метки: клише, цинкографских

...равном1,6 мм, Подтравливания печатающихэлементов не наблюдается. Полученныецинкогрефские клише используют для печати на переплетных крышках краской. изоб ретения Способ изготовления цинкографскихклише, заключающийся в нанесении напластинукислотоупорного слоя, имеющегоконфигурацию печатающих элементов изображения, подачи на пластину травящегораствора в режиме затравки и в режиметравления, о т л и ч а ю щ и й с я тем,что, с целью расширения технологическихвозможностей клише, после травления врежиме затравки производят промежуточв- ные травления, после чего осуществляюттравление в рабочем режиме,травления первое при скорости подачи Подтравпиванраствора в пределах 10-11 м/с в тече- не наблюдается.ние 10 мин, а второе - при скорости по...

Номер патента: 709361

Опубликовано: 15.01.1980

Авторы: Гофман, Гришко

МПК: B28B 1/087

Метки: смесей, формования, ячеистобетонных

...массе смеси 1600-2000 кг/м, а виб 3 ровоздействие осуществляют с интенсивностью 1-10 Д, изменяя ее в процессе вспучивания при0,5 ск в сторону уменьшения и при С0,7 Ф в сторону увеличения,кгде 1- - температура смеси ко времекни окончания вспучиванияГ . - время окончания вспучивання;- максимальное значение темпеКратуры смеси при вспучиванин.Примеры осуществления способа.П р и м е р 1. Формовали изделие с удельной обьемной массой 1000 кгlм . ,Пля зтого в форму заливали яч.исто- бетонную слсесь на 0,7 ее рабочего70 обьема. Интенствность вибровоздействия 1 Д;В процессе вспучивания определили время окончания вспучивания С =7,5 мии и температуру смеси к этому времени=- 0,78 1 к,так как 1. )0,71 к,интейсивность вибровоздействия...

Номер патента: 707677

Опубликовано: 05.01.1980

Авторы: Гофман, Каспревич, Семенов

МПК: B22C 7/02

Метки: копирное

...для пресс-форм и системой включенияколирных роликов; на фиг. 2 - развертка707677 35 Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР У 199358,кл. В 22 С, 7/02, 1968,2. Авторское свидетельство СССР У 469527,40. кл. В 22 С 9/04, 1974. копирных направляющих и траектории движенияопорного ролика.На основании 1 укреплены основная копирная направляющая 2 с ветвями 3 - 5 и проме.жуточные направляющие 6 и 7, которые размещены в местах разрыва основной копирнойнаправляющей 2,На корпусе тележки 8 для пресс-форм 9устройства для изготовления моделей жесткоукреплена ось опорного ролика 10 и шарнирно укреплен кронштейн 11 с выдвижнымироликами 12 и 13. Кронштейн 11 тягой свя.зан с рукояткой 14 переключения...

Номер патента: 705102

Опубликовано: 25.12.1979

Авторы: Гофман, Мельцер, Петренко, Резник

МПК: E21B 47/14, G01V 1/40

Метки: акустического, аппаратуры, балансировки, каротажа, селекторов, синхроимпульсов

...дальнего излучателей. Пройдя через нормальнозамкнутые цепи коммутатора 1, сигнал поступает на фазовращатель 2 и далее на селекторы 3и 4, Фазовращатель пропускает без измененияфазы сигнал на вход селектора 3 (эпюра 8) иизменяет на 180 фазу сигнала, поступающегона вход селектора 4 (эпюра 9). Таким образом,на входе селектора 3 оказывается сигнал с положительными синхроимпульсами от моментавозбуждения дальнего излучателя, а на входеселектора 4 - сигнал с положительными синхроимпульсами от момента возбуждения ближнего излучателя. Селекторы представляют собойидентичные по схеме спусковые устройства, срабатывающие от положительного сигнала определенного уровня. В момент, когда величина синхроимпульса на входе селекторов достигает порога...

Номер патента: 703901

Опубликовано: 15.12.1979

Авторы: Гофман, Ревякин, Славянинов

МПК: H03K 5/18

Метки: длительности, импульсов, максимальной, селектор

...8, диода 9 и конденсатора 10, дополнительные диоды 11 и )2, дифференцирующую КС-цепь, состоящую из конденсатора 13 и резистора 14, и дополнительный логический элемент И 15. Входной сигналО 1 О подан на входную шину 16, выходнои сигнал снимается с выхода 17.Селектор работает следующим образом.В исходном состоянии при отсутствии селектируемого сигнала триггер 6 находится в состоянии, определяемом уровнем логический О на выходе логического элемента И 4, который поддерживает конденсатор 10 в разряженном состоянии. На выходе инвертора 2 установлен уровень логический О, который удерживает выходлогического элеъо мента И 1 в состоянии логическая 1.Одновременно при поступлении на входную шину 16 селектора импульса по его переднему фронту...

Номер патента: 690279

Опубликовано: 05.10.1979

Авторы: Бляхер, Болитэр, Гофман, Пастухова, Шехтман, Шинделевич, Штерензон

МПК: F28F 21/06

Метки: вертикальный, теплообменник

...1 на фиг.2 вид А фнг, 1Теплообменник содержит теплообменные поверхности 1, представляющие собой плоские рукава из полимерной пленки, опорные трубы 2, с помощью которых осуществляется закрепление верхних концов теплообменных поверх- ностей и одновременно регулировка их длины путем вращения опорной трубы вокруг своей продольной оси, йодводящую перфорированную трубу 3 и трубу 4 для подвода и распределения теплоносителя поверхностви 1. Груба 4 может быть выполнена Т, Г или П-образной формы. В нижней части теплообменных поверхностей 1 раэйещеныколлектор 5 для сбора жидкого теплоносителя и коллектор б для сбора,агрессивного теплоносителяВ коллекторе б выполнены прямоугольные штуцера 7, внутрь которых входят нижние концы теплообмвнных...

Номер патента: 690065

Опубликовано: 05.10.1979

Авторы: Голяницкий, Гофман, Гурвич, Краснова

МПК: C11D 3/16

Метки: металлических, моющее, поверхностей, средство

...средство),690065Продолжение Коррозион стали 0,8 таиной ра очищающих (камера и климатаС - 3 ая стойко обрабо рами дств ственн т го к 000 часо аллы десятибалльнойистемы 4 2 способносабораторораторнуюной струей.о в баллах ормула изобретен озии метал и характе- вычисляе розии в приУ мпоз.иции ибез нее.Значение величин 1 и 1 определяют 35 после экстраполяции катодных и анодных ветвей поляризационных кривых, полученных потенциостатическим методом для стали 0,8 КП в растворах ис- пытуемых моющих рецептур.Коррозионную стойкость стали 0,8 КП, обработанной растворами моющих композиций, после ускоренных коррозионных испытаний в камере искусственного климата при 1=30+2 С и отно сительной влажности 96 в течение 1000 ч оценивают весовым...

Номер патента: 687070

Опубликовано: 25.09.1979

Авторы: Бабичев, Воловенко, Гофман

МПК: A61K 31/402, A61K 31/4164, C07D 207/36 ...

Метки: 2-амино-4(5н)кетопирролов

...моль 2-цианметилбензимидазола, 0,11 моль метилового эфира анилиноуксусной кислоты и О, 4 моль трет.-бутилата натрия в 50 мл пиридина нагревают в течение 3 час. Охлаждают реакционную смесь, пиридин удаляют в вакууме. К охлажденному остатку приливают 600 мл воды, а через 1 час - 28 мл уксусной кислоты. Отфильтровывают образовавшийся осадок.Выход: 88 1-фенил-амино- в (бензимидазол-ил)-4(5 Н)-кетопиррола, т.пл. 290 С (из н-пропанола).Пример 2.Из 2"цианметилпиридина и этилового эфира а-анилинопропиновой кислоты получают 1"Фенил-амино-(пиридин-ил)-5-метил(5 Н)-кетопиррол.Выход: 74, т.пл. 110 С (из октана).Найдено,%: 15,8.Вычислено,%: 15,85,Пример 3.Из 2-цианметилпиридина и метилового эфира к -(4-броманилино) -мас"ляной кислоты получают...

Номер патента: 591068

Опубликовано: 25.08.1979

Авторы: Бретош, Гофман, Севостьянов, Штрейс

МПК: G03C 1/52

Метки: бумаги, диазотипной, покрытия, состав

...и ч ю по увел ания хлор енин 0,77-1,760,22-0,490,5-1,05,0-8,0 илани на поливочной машине известными спо собами.П р и м е р 1. Берут 0,22 г реэорцина, растворяют и 40 мл холодной воущ, добанляют 0,5 г лимонной кислоты, 5 г хлористого цинка, 1 г тиомочевины и перемешивают до полного растворения, Отдельно растворяют 0,77 г парадиазодиэтиланилину в 40 мл холодной воды (не выше 30 С), Приготонленные растворы сливают при перемешивании и доливают воду до необходимого объема. Укаэанные количества вводимых компонентов в граммах соответствуют их содержанию в со"тане, выраженному в вес.В.Полученный раствор наносят на бумагу-оснону на поливочной машине известными способами.П р и м е р 2. Приготонление состава ведут по примеру 1. Готовят следующий...

Номер патента: 681340

Опубликовано: 25.08.1979

Авторы: Брегман, Гофман

МПК: G01M 7/00

Метки: вибратор, механический

...й 613 - расстояние между опорами;Ф погонная масса балки; 4Е - модуль упругости;В - величина сосредоточенноймассыЭ = момент инерции балки;д - диаметр балки.Усилие Р, действующее на основание вибратора определяется формулой: 4Работает вибратор следующим образом.При вращении винта 7 выступы 5 и 6 балок 3 и 4 смещаются относительно друг друга, при этом балки 3 и 4 изгибаются. Максимальное нагружение балок соответствует. контакту выступов 5 и 6 большими основаниями. При дальнейшем относительном смещении балок происходит срыв выступов;балки резко разгружаются и колеблются, возбуждая колебания основания 1, передающего вибрации на объект испытаний 8.При необходимости повторного вибрационного нагружения объекта 8 выступы 5 и 6 ставятся в...

Номер патента: 674216

Опубликовано: 15.07.1979

Авторы: Алексеев, Гофман

МПК: H03K 17/02

Метки: коммутационное

...которого соединен с общей шиной и коллекторами первых транзисторов п дополнительных линейных пропускателей, змиттер третьего транзистора пер вого дополнительного линейного пропускателя подключен к базе первого транзистора первого линейного пропускателя.На чертеже представлена принципирическая схема коммутационного ус/В исходном состоянии в первом и во второмразрядах регистра управления 16 записаны нули,а в третьем - единица, При этом транзисторы2 1:2 и 21 фЗ закрыты, а транзистор 2 фоткрыт.Таким образом, в исходном состоянии вход3.коммутационного устройства электрическисвязан с транзистором 4-1 линейного пропуска- Отеля 1 и его выходом 14=1 (выход резервноготракта) .При работе устройства.в случае коммутациивхода 13=3 на вход транзистора...

Номер патента: 671819

Опубликовано: 05.07.1979

Авторы: Гофман, Жорницкий

МПК: A62C 35/46

Метки: автоматическое, водо-пенного, пожаротушения, противопожарное

...насос 6 с приемным трубопроводом от кингсона 7 и магистральным трубопроводом 8, на которомустановлен датчик-расходомер 9,снабженный электроконтактным приспособлением 10, замыкаюшде контакты которого последовательно включены в цепь .автоматики управленияклапанами-доваторами 4, расходно- ЗО го клапана 2 и насоса 3 подачи пено3обраэователя; концевые клапаны 11, устансрленные на магистральном трубопроводе, с подсоединенными при помощи рукавов 12 пеногенераторами 13, схему 14 автоматики обнаружения пожара в охраняемом помещении, подключенную к противопожарному насосу б и секущему клапану 15 на трубопроводе 16 подачи раствора пенообразователя к стационарным пеногенераторам 13 охраняемого помещения.Устройство работает следующим образом.. При...

Номер патента: 665860

Опубликовано: 05.06.1979

Авторы: Гофман, Чехонина

МПК: F15B 11/04

Метки: гидропровод, лесозаготовительной, срезающего, устройства

...2 и далее - через распределитель 1 на слив. Обратный клапан 16 предотвращает блокирование гидроуправляемого обратного клапана 15 давлением рабочей жидкос. пана 15, находящийся под давлением рабочей жидкости в магистрали 2, предотвращает ее перетекание на слив. За счет того, что давление в полос.тях 25 и 26 гидроуправляемого обратного клапа.на 15 одинаковое, поршень 24 под действием пружины 22 находится в крайнем верхнем положе.нии; так что между ним и направляющим стержнем 23 имеется зазор. Происходит пиление (вращение и надвигание пыльной цепи), Под действи 45 0 ем давления рабочей жидкости гидроуправляемый золотник 11, сжимая возвратную пружину, пере мешается вправо по чертежу), перекрывая тру. бопроводы 10 и 27. Гидроаккумулятор...

Номер патента: 664981

Опубликовано: 30.05.1979

Авторы: Бляхман, Гофман, Каменецкий, Розов

МПК: C09J 3/16

Метки: клеевая, композиция

...амин - ангидрид дикарбоновой кислоты для отвержлепил эпоксидной диановой смолы, модифицированной олигоэфируретандиэпоксидом, позволяет повысить эластичность клея, а именно увеличить прочность при неравномерном отрыве, при сохранении высокой адгезионной прочности при равномерном отрыве. Известно, что ангидриды дикарбоповых кислот и ароматичсскпс амины не придают продуктам отверкдения повышенной эластичности. В случае применения указанной системы отвердителей для нсмодифицированной эпоксидной смолы (не содержащей олигоэфируретандиэпоксида) такой эффект не наблюдается. Положительный эффект при отверждении эпоксидной смолы, содержащей олигоэфируретандиэпоксид в случае применения каждого из указанных типов отвердителей в отдельности...

Номер патента: 663548

Опубликовано: 25.05.1979

Авторы: Абаимов, Гофман, Израилев, Киселев, Уфатов

МПК: B23Q 41/02

Метки: автоматическая, линия, механической, осей, типа

...с сектором 11, а другая 14 принадлежит рельсовому пути, с которым она также жестко связана. 4Транспортеры-накопители 5 имеют боковые ограничительные элементы 15,которые могут регулироваться с фиксацией на заданную длину обрабатываемой детал 1.,в данном случае оси 16, а прием-. ные части неподвижных гребенок транспортеров-накопителей 5 токарных станков 2 и 3 выполнены удлиненными навеличину "В, равную половине разнос 1 О ти наибольшей и наименьшей длин обра-е,батываемых деталей, т.е. В=Работа данной автоматической линииосуществляется следующим образом.Заготовки 16, находящиеся на входном15 транспортере-накопителе 5, расположенном слева от агрегатного станка 1 с помощью одного из захватов автооператора4 подаются для обработки на этом...

Номер патента: 662245

Опубликовано: 15.05.1979

Авторы: Гофман, Каспревич

МПК: B22C 23/02

Метки: керамических, форм

...в результате чего подвески 12 с блоками 18 с помогцью роликов 16 ложатся на копир 6 и цикл повторяется до получения нужного количества слоев огнеупорного покрытия. После сушки последнего слоя огнеупорного покрытия блоки 18 вручную или манипулятором заменяются новыми. Применение установки позволяет не только исключить трудоемкие ручные операции по перегрузке блоков на каждом слое с установок нанесения огнеупорного покрытия в вакуумную камеру и обратно, но и повысить качество формы за счет сокращения времени между нанесением огнеупорного покрытия и началом вакуумной сушки и отсутствия перегрузочных операций. Установка для изготовления керамических форм по выплавляемым моделям, содержашая расположенные по кругу ванны для суспензии и...

Номер патента: 659375

Опубликовано: 30.04.1979

Авторы: Амлинский, Гофман, Красников, Рапопорт, Сизова, Солин

МПК: B25J 1/00

Метки: автоматизированная, единица, технологическая

...станка 1, определяемую для данной партии деталей регулируемым ксстким упором 10 и соответственно ему установленным конечным вьпслючателем 11, Схват 19 в разжатом состоянии выдвигается в направлении патрона 3 до регулируемого жесткого упора 31. При этом планка 26 нажимает на конечный выключатель 29, срабатывание которого фиксирует окончание выдвикения схвата 19 па величину Б,. Далее по циклу схват 19 зажимает деталь 5, находящуюся в патроне 3, патрон разкимается и схват с деталью отходит от патрона. При этом планка 27 нажимает на конечный выключатель 30, срабатывание которого фиксирует окончание перемещения схвата 19 в направлении от патрона. После этого головка 17 промышленного робота 2 поворачивается вокруг вертикальной оси руки 16 на...

Номер патента: 657849

Опубликовано: 25.04.1979

Авторы: Гофман, Кремплевский, Кудрявцев, Лисицын, Плотников, Сагинаев

МПК: B02C 19/16

Метки: дисперсного

...вертикального виброгранспортера разделен по длине радиальньчми перегородками на помольные камеры с мелеяими теламн в них, причем перегородки установлены над днищем с зазором, меньшим минимального размера мелющих тел.Импульсные взаимодействия материа. а с мелющими телами в отдельных, последо. вательно сообщаюи 1 ихся через зазоры, ка. мерах между перегородками способствуют интенсивному структурообразованпю порошка в непрерывном режиме, что повышает эффективность процесса.На чертеже показано предлагаемое уст.роиство.Закрепленный на центральной трубе 1 вертикального вибротранспортера спираль. ный желоб 2 разделен радиальными перегородками 3 на камеры, в которых размеще. ны мелющие тела 4. Желоб виброгранспор657849 Формула изобретения...

Номер патента: 650840

Опубликовано: 05.03.1979

Авторы: Бочков, Гофман, Коршунов

МПК: B41B 1/12

Метки: набора, нотного, ручного, текста

...тележки в рабочем положении осуществляется тормозами 4, установленными на колесах2,Наборная доска 5 навешивается крючками б на подвижную раму 7, котораяимеет зубчатые рейки 8, перемешающиеся в направляющих опоры 9.Требуемый угол наклона устанавливается фиксатором 10 положения опоры,входящим в отверстия сектора 11.Передвижение рамы 7 осуществляетсяповоротом маховика 12 (см,фиг.2) через самотормозящуюся червячную передачу 13, шестерни 14 и зубчатые рей650840 Формула изобретения 4 ки 8. Для облегчения подъема наборной доски 5 рейки 8 и трубчатое основание 1 связаны между собой пружинами 15.Приспособление устанавливается рядом с кассо-реалами, положение ее фиксируется тормозами 4, наборная 8 доска опускается в исходное положение с помощью...

Номер патента: 650037

Опубликовано: 28.02.1979

Авторы: Гофман, Петренко, Резник

МПК: G01V 1/52

Метки: акустический, блок, каротажного, прибора, скважинного

...является упрощс;Еис КОНСТРУКЦЕ 11 1 110 ВЕЛЦЕСЦИС 111 ДСИЕЕОС 11 МСТ- ройства.Указанная цель достшастся тем, что акустический преобразователь, включающий 10 прослойку диэлектрической жидкости для связи с окружающей средой, установлен в полости, занимающей часть сухого объема внутри пустотелого элемента, и отделен от остальной части сухого объема с помощью 15 упругой оболочки.На чертеже изоб 1 э.1 жсц акусти 1 ескеЕЙ олок скважинного каротажцого прибора.Основными узлами акустического блока являются акустический преобразователь звукоприсмник 1 с прослойкой диэлектрической жидкости 2, пустотелый элсмецт - герметический акустический изолятор 3, внутренняя часть которого представляет собой сухой (воздушный) объем 4, защищен ный от внешнего...

Номер патента: 643892

Опубликовано: 25.01.1979

Авторы: Гибин, Гофман, Кибирев, Твердохлеб

МПК: G06F 17/30

Метки: информационно-поисковая

...сигналы исходного состояния триггера и, вовторых, одновременно выполнятьоперении в блоках 5,7,8. Многошаговость процедуры поиска проводит к необходимости хранения результатов промежуточных вычислений, причем, при таких сложных процедурах, как поиск по системе признаков в заданных пределах каждого признака, необходимо хранение двух промежуточных результатов при одновременном вычислении третьего. Хранение можно осуществлять вустройстве обработки, однако при этомнеобходимо на каждом шаге передаватьв устройство обработки промежуточныерезультаты размерностью примерно10 ф разрядов, которые требуется обье 15динять по алгоритму с промежуточнымирезультатами предыдущего шага. Такимобрезом основная функциональная нагрузка ложится на устройство...

Номер патента: 639066

Опубликовано: 25.12.1978

Авторы: Авласович, Гофман, Молотов, Петров

МПК: H02G 1/06

Метки: кабеля, прокладки

...Проектная, 4 ЦНИИПИ Заказ 7295/43 ТиражФо 1 иал ППП Патегггз, г. Ужгород,гибкий замкнутый элемент 2, охватывающий ведущий 3 и ведомый 4 валы, на внутренней поверхности которого расположены прижимнь 1 е вращающиеся ролики 5, имеющие проточки 6, приблизительно равные диаметру кабеля; крышку 7, соединенную петлями 8 с корпусом 1, в которой размещен верхний гибкий замкнутый элемент 9, охватыва. ющий ведущий 10 и ведомый 11 валы, на внутренней поверхности к торого расположены прижимные врацгающиеся ролики 12, имеющие проточки 13 под кабель; ролики 12 связаны с прижимным устройством 14, служащим для изменения зазора между гибкими замкнутыми элементами 2 и 9, а ведущие валы 3 и 10 кинематически связаны между собой с помощью контактируюццх...

Номер патента: 638832

Опубликовано: 25.12.1978

Авторы: Бляхер, Гофман, Шехтман

МПК: F28D 3/04

Метки: жидкости, пленочного, распределитель, теплообменника

...теплообменных труб 1 устанавливаются распределители жидкости, выполненные в виде полого усеченного конуса 9, на тв наружной поверхности которого имеются ка.павкиО, расположенные по винтовой линии.Диаметр основания 11 конуса 9 равен внутреннему диаметру трубы 1. Конус 9 может изготавливаться из пластического материа.ла с диаметром нижнего основания нескольт ко большим внутреннего диаметра трубы, Пообразующей конуса вырезается щель опре.деленного размера, которая позволяет при установке конуса внутри трубы предварительно его сжать и тем самым обеспечить плотное прилегание нижней окружности конуса к внутреннеи поверхности трубы после установки. Под нижними торцами труб установлен поддон 12 с патрубком 13 для отвода жидкости.При работе...

Номер патента: 634768

Опубликовано: 30.11.1978

Авторы: Бляхер, Гофман, Живайкин, Хлуднев

МПК: B01D 53/18

Метки: аппарат, тепломассообменный

...Гок Уд нызо Ла килкост:.Те)ло)Яссоюбчс:3:1 й дцпа;)д г рдоогдетслслтОИГИ) 00,)дзом.Газ 1 иа: посту:аст в кл;)ус У д:Ярятд 1 ечРсЗ ц ",)чОок У ) 3 33);.)Язл 5 с 3 с 51 13 ц;)(- 20:трдис 1 зо ц(1 Л;)сцск;)и ). /1 илос 3) 1300 1 ч- пяет В д:1 цдрд срез )дтр Оок У 4 и лвц)Стя сверку виз. Г 1 ерсток ж:Лкости с (ор 13 ОНТЯ;)ЬНОЙ ПС,.(.ГО,)ОЛКИ 6 ИЯ )Сц 011 чт Г) ОС- ,:.ССТВГЯСТСЯ ЕР(чз Ка 12)1, 00;,)Я 30:3;1:1:Ь(й Берт)кд,)ьцо) 1 с)сГО:)ОлкОЙ У и В() Гцкяг 1 ьОй пластц:.3 ой 7, и зазор УО.Газ 1 Н 23,;Остт 1110 щ)13 В пр)с 32 нстВОмежлт решстк;и ) 13 Г 01)3130 таль 033 цсрсГО-.Сдкой 6. лв,(кется по контдктным элемен-) 1 дм ) Всту;д 1 зо ьзаимолейстз(с с:лсикой жидкости, текщей сверху вниз по внутренней поверхности этих элементов....

Номер патента: 627816

Опубликовано: 15.10.1978

Авторы: Гофман, Меламед, Пиньковский, Шницер

МПК: A43D 25/02

Метки: клея, нанесения, обуви, подошвы, пяточную, часть

...виде усеченных конусов и расположенные один над другим, резервуар 4 для клея, приспособление для подачи подошв, включающее площадку - толкатель 5 с упором 6 для подошв установленную на основании с возможностью еповорота посредством реечного механизма 7 и не сушую регулируемые вертикальные направители 8 и 9. Валики 2 и 3 установлены в опорах качения и связаны с приводом посредством шарниров Гука 10 е Вертикаль ный направитель 8 выполнен поворотным в аиде угольника. Вертикальный направи- ,тель 9 представляет собою криволинейную во дачи подошв со-ель, с упоромую на основаниипосредством ре другим.Приснособлеиие для и держит площадку - толка для подошв установленн с возможностью поворот и 10-летия комсомола Украины627816 пластину,...

Номер патента: 625910

Опубликовано: 30.09.1978

Авторы: Богатырев, Гофман, Зыков, Мисевич, Румянцева

МПК: B24B 27/06

Метки: абразивной, резки, станок

...регулировку камеры в зависимости от толщины разрезаемой заготовки. В верхней части камеры приварена цапфа 10 с каналами а, б и в. От каналов в внутрь камеры проведены трубки, подающие СОЖ на отрезной круг. На цапфу,подводного канала 10 надета муфта 18. Муфта имеет полость В, сооб,щающуюся с каналом б цапфы и с каналами г, д и е колена.На наружную цилиндрическую часть колена д 1 асажена муфта 19, внутренняя по- ЛОСТЬ Г КОТорой СОЕДИНЯЕТСЯ С КанаЛОМ Ж, а таки(е имеет Выход к рггиноВОму шланг 1 8, подводящему СОЖ от насоса. Кроме того, на конце цилиндрической части колена насажена муфты 20, канал к которой соединен с каналом л колена, через которые прокладывается электропроводка для нита. ,ния электродвигателя 4 вращения шпинделя. Канал...

Номер патента: 623038

Опубликовано: 05.09.1978

Авторы: Гофман, Жорницкий

МПК: F16K 17/19

Метки: дыхательный, клапан

...шайб 6 н гайки 7 со штоком 8 го в направляющей втулке 9. Шток имеет от.верстие О н ограничитель подъема .Клапан крепится к фланцу воздушнойтрубы 2 резервуара и при хранении в ем.кости легковоспламеняющейся жидкости обо рудуется пламяпрерываюшей сеткой..-,623Клапан работает следующим образом.При 11 ормальном давлении мембрана 5перекрывает ьпускиой канал 3 и выпускныеотверстия 4, предохраняя от потерь жидкости при испарении, так как открытого сообщения резервуара, на котором установлен клапан, с атмосферой нет,При выдаче жидкости из резервуара впоследнем создается разрежение. При дос.ти женин заданной степени разрежения врезервуаре атмосферное давление преодолевает силу веса мембраны 5 и штока 8, атмосферный воздух через канал 3...

Номер патента: 619541

Опубликовано: 15.08.1978

Авторы: Ботя, Гофман, Каспревич

МПК: C23C 3/00

Метки: выщелачивания, керамики

...щелочного отсека 6 закреплен шламосборннк 14 с люком 15 для отвода шлама, В .шлаМосборяик 14 могут быть помещены ша- З 5 ры 16. Снаружи шламосборяика 14 рас-, положен шламоприемяик 17.Пря вращении барабана 4 с раскачиванием отливки увлекаются обечайгФормула изобретения кой и благодаря ее сравнительно большой скорости интенсивно омываются в предлагаемая установка, разрез по . продольной оси барабана; на Фяг. 2" то же разрез по шламосборнику (по А-А на Фиг. 1) .На раме 1 установки закреплены опорные катки 2, связанные с приводом 3. На катки 2 опирается барабан 4, разделенный перегородкой 5 на отсеки: щелочной б и промывочный 7.Внутри каждого отсека находится устройство для перемещения отливок в виде спирали 8, а между щелочным отсеком...

Номер патента: 617060

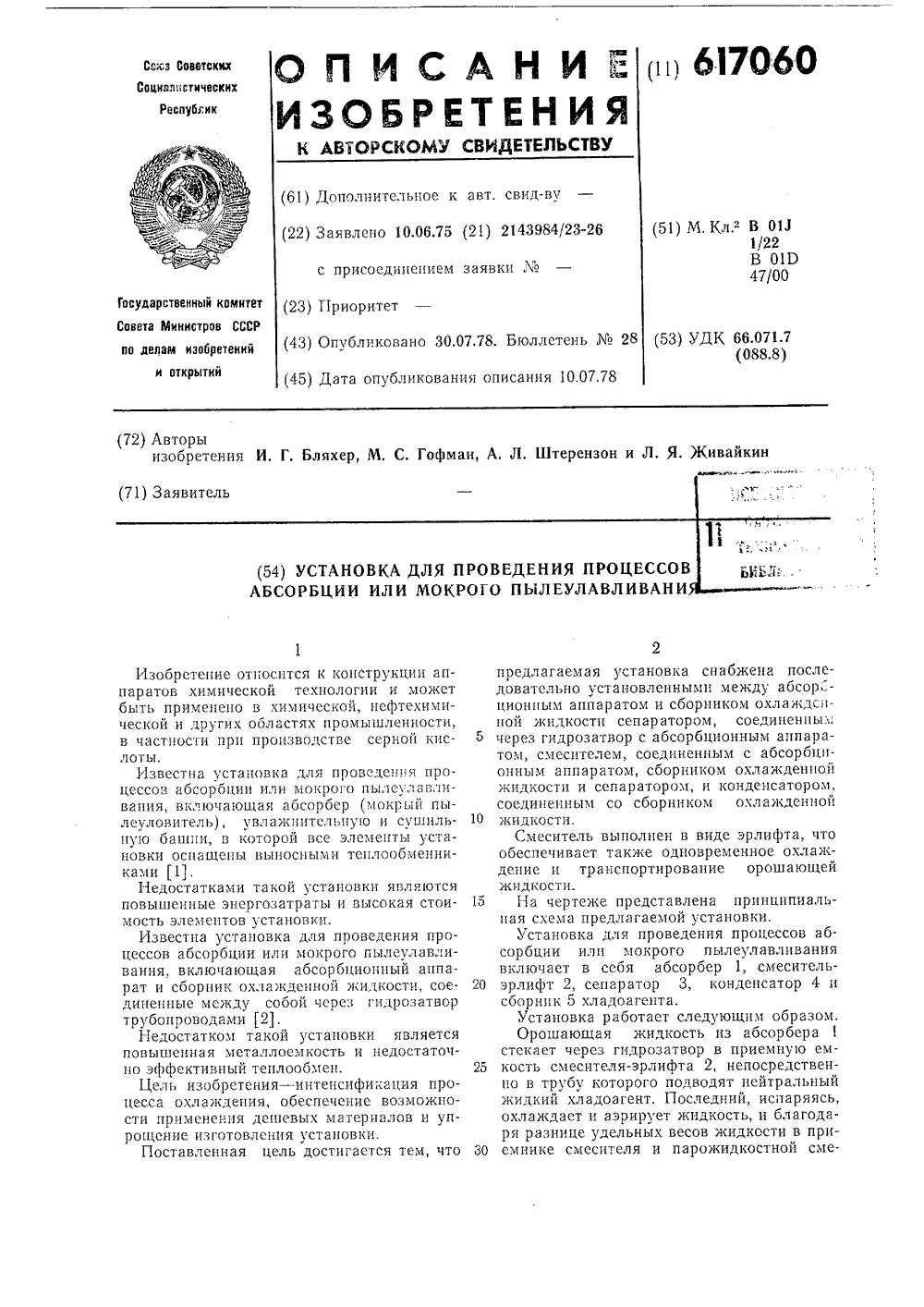

Опубликовано: 30.07.1978

Авторы: Бляхер, Гофман, Живайкин, Штерензон

МПК: B01J 1/22

Метки: абсорбции, мокрого, проведения, процессов, пылеулавливания

...со сборником охлажденной жидкости.Смеситель выполнен в виде эрлифта, что обеспечивает также одновременное охлаждение и транспортирование орошающей жидкости.На чертеже представлена принципиальная схема предлагаемой установки,Установка для проведения процессов абсорбции илп мокрого пылеулавливания включает в себя абсорбер 1, смесительэрлифт 2, сепаратор 3, конденсатор 4 н сборник 5 хладоагента.Установка работает следующим образом.Орошающая жидкость из абсорбера 1 стекает через гидрозатвор в приемную емкость смесителя-эрлифта 2, непосредственно в трубу которого подводят нейтральный жидкий хладоагент, Последний, испаряясь, охлаждает и аэрирует жидкость, и благодаря разнице удельных весов жидкости в приемнике смесителя и...
