Установка для изготовления керамических форм
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

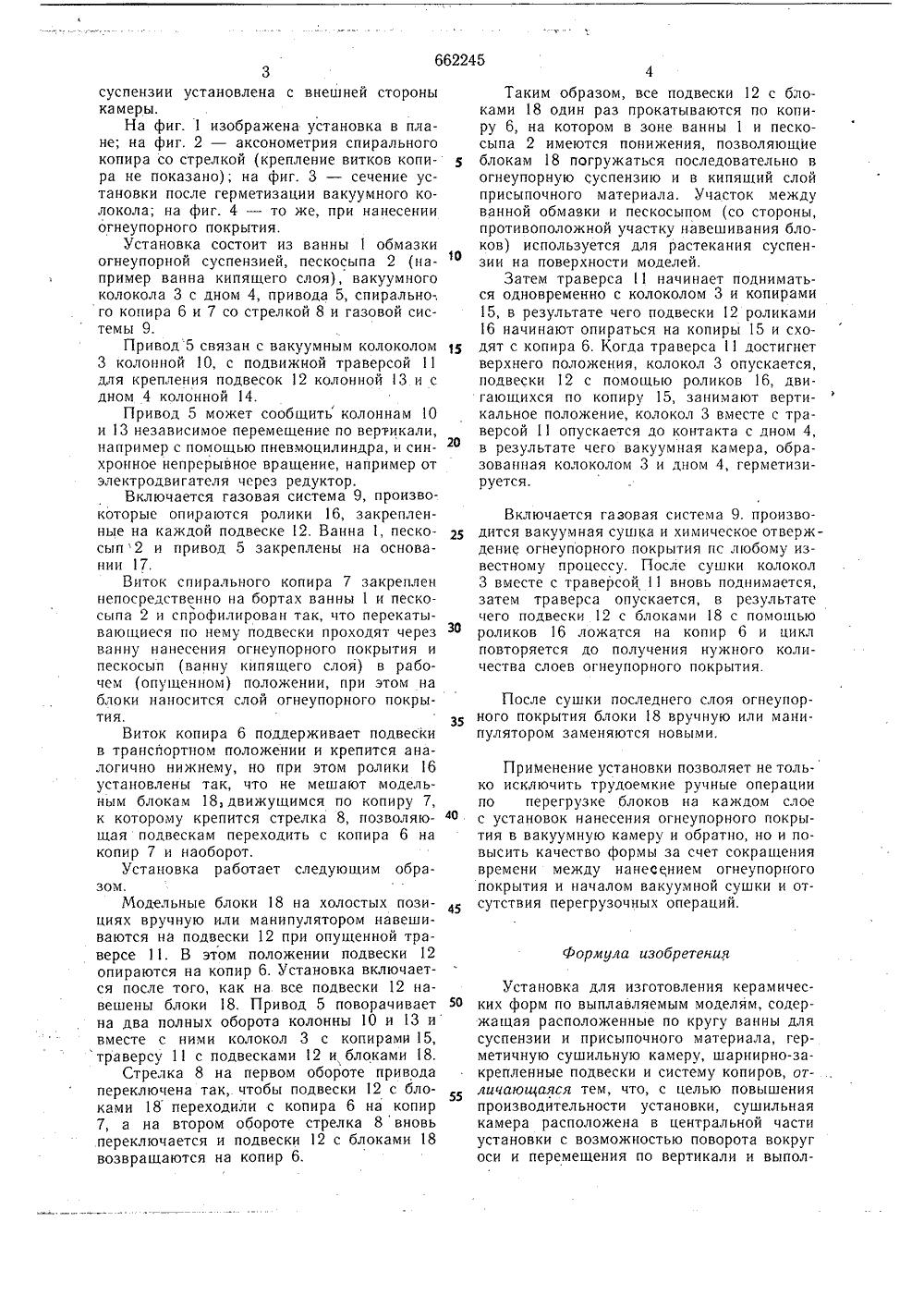

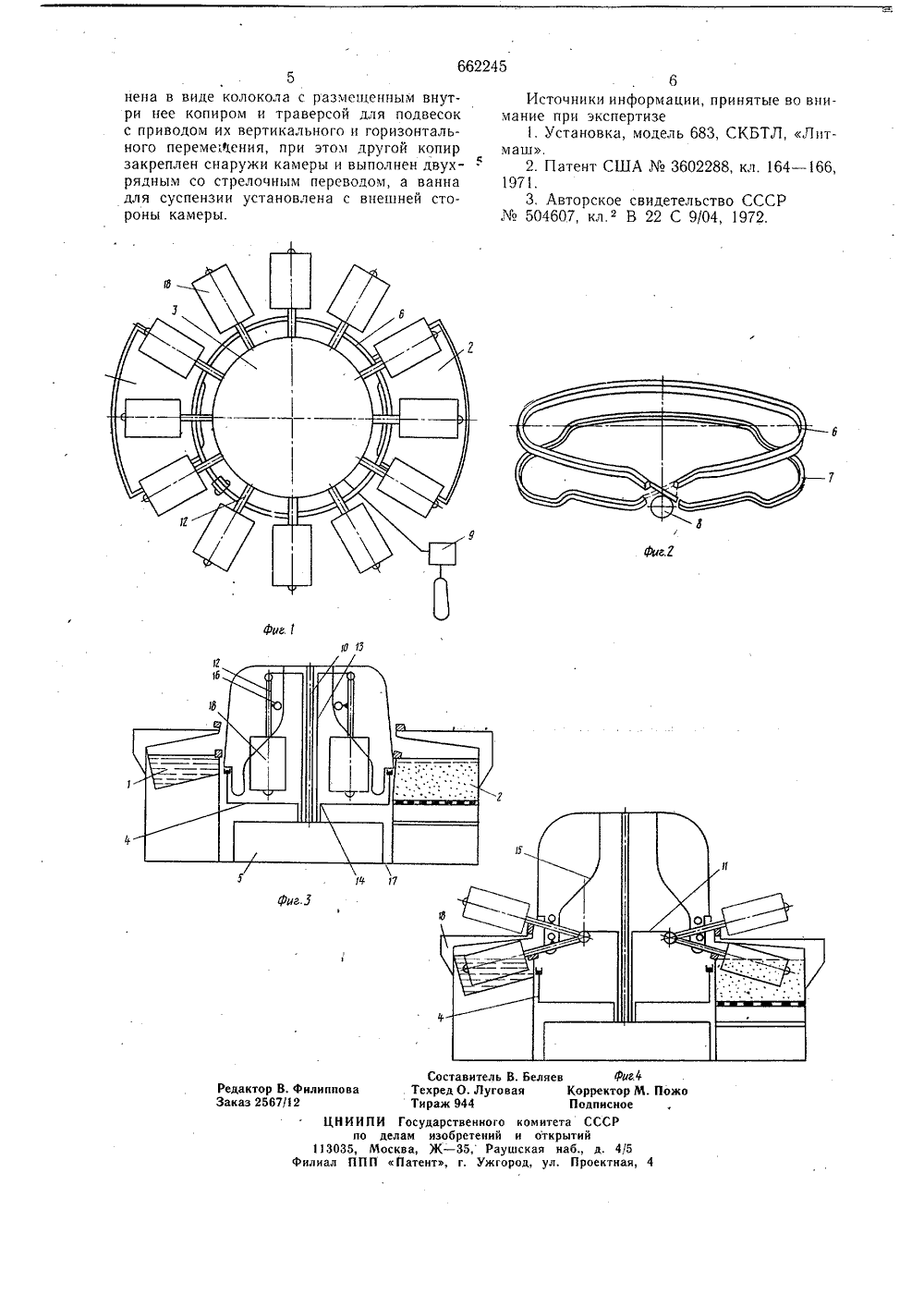

СССР по делам изобретений и открытий(72) Авторы изобретении И. И. Гофман и В. Н. Каспревич Специальное конструкторское бюро по проектированию машин для точного литья при заводе Литмаш им. С. М.,Кирова(54) УСТАНОВКА ДЛЯ ИЗГОТОВЛЕНИЯ КЕРАМИЧЕСКИХ ФОРМ1Изобретение относится к области литья по выплавляемым моделям.Известны установки для ускоренной сушки керамического покрытия. Установки содержат устройства для окраски и обсыпки модельного блока и сушильцую камеру. Пос ле нанесения каждого слоя блоки вручную перегружают для подачи в сушильную каме(1Известны установки нанесения огнеупорного покрытия, включающие ванну обМаз 10 ки, пескосып и сушильные камеры, в которых модельные блоки транспортируются конвейером через ванны обмазки, пескосып и суш и льны е камеры 12 .Недостатком этих установок и линий является чрезвычайно длительный цикл изго-. товления многослойной формы (1,5 - 1 О ч на слой), причем основное время затрачивается на сушку.Наиболее близкой к изобретению является автоматизированная установка для изготовления керамических форм. Установка содержит сушильную камеру, шарнирцо-за. крепленные подвески, устройства для окраски и обсыпки модельного блока, расположенные по кругу, выполненные в виде приводного барабана с горизонтальной осью вращения и кольцевые поворотные столы для транспортирования модельных блоков. Сушильная камера состоит из герметичной камеры аммиачной сушки, которая обкатывает снаружи устройство окраски и обсыпки и обогреваемую камеру предварительной сушки. Перегрузка блоков из камеры в камеру производится с помогцью шлюзового устройства Ь .Недостатком установки является ее сложность и снижение качества покрытия за счет перегрузок в шлюзовых устройствах.Целью изобретения является повышение производительности установки.Цель достигается тем, что сушильная камера расположена в центральной части установки с возможцость 1 о поворота вокруг оси и перемещения по вертикали и выполпенав виде колокола с размещецным внутри цее копцром и траверсой для подвесок с приводом их вертикального и горизонтального перемещения, при этом другой копир закреплен снаружи камеры и выполнен двухрядным со стрелочным переводом, а ванна для662245 4Таким образом, все подвески 12 с блоками 18 один раз прокатываются по копиру 6, на котором в зоне ванны 1 и пескосыпа 2 имеются понижения, позволяющие блокам 18 погружаться последовательно в огнеупорную суспензию и в кипящий слой присыпочного материала. Участок между ванной обмавки и пескосыпом (со стороны, противоположной участку навешивания блоков) используется для растекания суспензии на поверхности моделей.Затем траверса 11 начинает подниматься одновременно с колоколом 3 и копирами 15, в результате чего подвески 12 роликами 16 начинают опираться на копиры 15 и сходят с копира 6, Когда траверса 11 достигнет верхнего положения, колокол 3 опускается, подвески 12 с помощью роликов 16, двигаюшихся по копиру 15, занимают вертикальное положение, колокол 3 вместе с траверсой 11 опускается до контакта с дном 4, в результате чего вакуумная камера, образованная колоколом 3 и дном 4, герметизируется. Включается газовая система 9. производится вакуумная сушка и химическое отверждение огнеупорного покрытия пс любому известному процессу. После сушки колокол 3 вместе с траверсой 11 вновь поднимается, затем траверса опускается, в результате чего подвески 12 с блоками 18 с помогцью роликов 16 ложатся на копир 6 и цикл повторяется до получения нужного количества слоев огнеупорного покрытия. После сушки последнего слоя огнеупорного покрытия блоки 18 вручную или манипулятором заменяются новыми. Применение установки позволяет не только исключить трудоемкие ручные операции по перегрузке блоков на каждом слое с установок нанесения огнеупорного покрытия в вакуумную камеру и обратно, но и повысить качество формы за счет сокращения времени между нанесением огнеупорного покрытия и началом вакуумной сушки и отсутствия перегрузочных операций. Установка для изготовления керамических форм по выплавляемым моделям, содержашая расположенные по кругу ванны для суспензии и присыпочного материала, герметичную сушильную камеру, шарнирно-закрепленные подвески и систему копиров, отличающаяся тем, что, с целью повышения производительности установки, сушильная камера расположена в центральной части установки с возможностью поворота вокруг оси и перемещения по вертикали и выпол 3суспензии установлена с внешней стороныкамеры.На фиг. 1 изображена установка в плане; на фиг. 2 - аксонометрия спиральногокопира со стрелкой (крепление витков копира не показано); на фиг. 3 - сечение установки после герметизации вакуумного колокола; на фиг. 4 - то же, при нанесенииогнеупорного покрытия.Установка состоит из ванны 1 обмазкиогнеупорной суспензией, пескосыпа 2 (например ванна кипяшего слоя), вакуумногоколокола 3 с дном 4, привода 5, спирально;го копира 6 и 7 со стрелкой 8 и газовой системы 9.Привод 5 связан с вакуумным колоколом3 колонной 10, с подвижной траверсой 11для крепления подвесок 12 колонной 13 и сдном 4 колонной 14,Привод 5 может сообщить колоннам 10и 13 независимое перемешение по вертикали,например с помощью пневмоцилиндра, и син Охронное непрерывное вращение, например отэлектродвигателя через редуктор.Включается газовая система 9, произвокоторые опираются ролики 16, закрепленные на каждой подвеске 12. Ванна 1, пескосып 2 и привод 5 закреплены на основании 17,Виток спирального копира 7 закрепленнепосредственно на бортах ванны 1 и пескосыпа 2 и спрофилирован так, что перекатываюшиеся по нему подвески проходят черезванну нанесения огнеупорного покрытия ипескосып (ванну кипящего слоя) в рабочем (опушенном) положении, при этом наблоки наносится слой огнеупорного покрытия. 35Виток копира 6 поддерживает подвескив транспортном положении и крепится аналогично нижнему, но при этом ролики 16установлены так, что не мешают модельным блокам 18,движущимся по копиру 7,к которому крепится стрелка 8, позволяю Ошая подвескам переходить с копира 6 накопир 7 и наоборот.Установка работает следующим образом.Модельные блоки 18 на холостых позициях вручную или манипулятором навешиваются на подвески 12 при опушенной траверсе 11. В этом положении подвески 12 Формула изобретенияопираются на копир 6. Установка включается после того, как на все подвески 12 навешены блоки 18. Привод 5 поворачивает 50на два полных оборота колонны 10 и 13 ивместе с ними колокол 3 с копирами 15,траверсу 11 с подвесками 12 и блоками 18.Стрелка 8 на первом обороте приводапереключена так, чтобы подвески 12 с блоками 18 переходили с копира 6 на копир7, а на втором обороте стрелка 8 вновьпереключается и подвески 12 с блоками 18возвращаются на копир 6.662245 Фиа 4рректор М. ПожоодписноеСССРй ель В. БеляЛуговая В, филиппова7/12ЦНИИ Редакто Заказ 2 ного енийРа комитета и открыт шская наб род, ул. П 4/5 ктная, 4113035 Мфилиал ППП непа в виде колокола с размещенным внутри нее копиром и траверсой для подвесок с приводом их вертикального и горизонтального перемещения, при этом другой копир закреплен снаружи камеры и выполнен двухрядным со стрелочным переводом, а ванна для суспензии установлена с внешней стороны камеры. СоставитТехред О.Тираж 944Государствен елам изобрет сква, Ж - 35, Патент, г. 6Источники информации, принятые во внимание при экспертизе1. Установка, модель 683, СКБТЛ, Литмац 1,2, Патент США3602288, кл. 164 - 166, 1971,3, Авторское свидетельство СССР504607, клВ 22 С 9/04, 1972.
СмотретьЗаявка
2407420, 28.09.1976
СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО ПО ПРОЕКТИРОВАНИЮ МАШИН ДЛЯ ТОЧНОГО ЛИТЬЯ ПРИ ЗАВОДЕ "ЛИТМАШ" ИМ. С. М. КИРОВА
ГОФМАН ИЛЬЯ ИОСИФОВИЧ, КАСПРЕВИЧ ВЛАДИМИР НИКОЛАЕВИЧ
МПК / Метки
МПК: B22C 23/02
Метки: керамических, форм
Опубликовано: 15.05.1979
