H03K 5/18 — H03K 5/18

Номер патента: 437211

Опубликовано: 25.07.1974

Авторы: Бараников, Пойда, Шумихин

МПК: H03K 5/18

Метки: селектор, частотно-фазовый

...Уо, У, уэста10 ных выходах триггер 4высокий потенциал и птриггера 3,Наконец, импульс последовательности Уимеющий низшую частоту, устанавливает вы 15 сокий потенциал,и на единичном выходе триггера 4=п. С этого момента триггеры 4=1 -4=и на единичных выходах имеют высокиепотенциалы, которые подаются на входы схемы 2, вследствие чего на ее выходе устанав 20 ливается низкий потенциал, который подаетсяна вход установки О триггера обратнойсвязи 3.Так как в это же время импульс последовательности С, пройдя через схему ИЛИ 1,25 поступает на вход установки 1 триггера 3,который принимает состояние, двух логическихединиц на своих выходах. Таким образомтриггер 3 не может возвратить триггеры 4 висходное состояние в течение времени...

Номер патента: 437212

Опубликовано: 25.07.1974

Авторы: Агеев, Москвин, Семенов

МПК: H03K 5/18

Метки: видеосигналов, дискриминатор, максимум, момента, перехода, произвольной, формы

...туннельного диода 7 и, кроме того, через линию задержки 3 на базу транзистора 2. В эмиттерную цепь транзистора 2 последовательно включены резистор, туннельный диод 7 и резистор 14. Исследуемый видеосигнал 13, поступивший на анод диода 7, вызовет уменьшение тока смещения 1, и, следовательно, перемещение рабочей точки 8 вниз по первой ветви вольтамперной характеристики туннельного диода. Задержанный видеосигнал 15, поступивший на катод туннельного диода, вызовет увеличение тока смещения 1, и перемещение рабочей точки 8 вверх по первой ветви вольтамперной характеристики туннельного диода, При одновременном действии обоих сигналов 13 и 15 положение рабочей точки 8 будет определяться величиной и знаком разности между их мгновенными...

Номер патента: 437213

Опубликовано: 25.07.1974

Автор: Эстрин

МПК: H03K 5/18

Метки: импульсов, превышения, следования, частоты

...2, поступает на второй вход клапана 1, на первый вход которого в это время поступает прямой входной сигнал, Состояние клапана 1 при этом не меняется. Входным инвертированным импульсом опрокидывается клапан 4, приобретая на своем выходе высокий поген циал.Во время действия этого импульса времязадающий конденсатор 6 через диод 7 и открытый клапан 2 разряжается, После прохождения входного сигнала клапан 2 повторно опро кидывается, получая первоначальное значениепотенциала на своем выходе. При этом на входах клапана 1 потенциалы меняются на противоположные, не меняя его состояния.Клапан 4 опрокидывается, получая на своем 20 выходе нулевой потенциал и запрещая действие входного сигнала на клапан 2. С этого момента начинается заряд...

Номер патента: 438103

Опубликовано: 30.07.1974

Авторы: Гуменюк, Легостаев, Нагайник

МПК: H03K 5/18

Метки: временной, дискриминатор

...И - НЕ 1 и 2, выходные логические схемы И - НЕ 3 и 4 и второй Я - 5-триггер, построенный на двух логических схемах И - НЕ 5 и 6.Схема работает следующим образом.В исходном состоянии входы Я и 5 имеют нулевой потенциал, выходы логических схем И - НЕ 1, 2, 3 и 4 имеют положительный потенциал, Второй Я - 5-триггер на логических схемах И - НЕ 5 и 6 может находиться в любом устойчивом состоянии, которое задается импульсом сброса (в данном случае выход Я имеет положительный потенциал, а выход Я - нулевой).Пусть сигнал на входе Я опережает сигнал на входе 5, По переднему фронту импульса на выходе схемы И - НЕ 1 устанавливается нулевой потенциал, который подтверждает положительный потенциал на выходе схемы И - НЕ 3. Выход схемы И - НЕ 2...

Номер патента: 440780

Опубликовано: 25.08.1974

Авторы: Динкевич, Кан

МПК: H03K 5/18

Метки: длительности, импульсов, селекции

...сигнальный вход схемы совпадения 6 (см. фиг. 2 б).Селекция импульсов осуществляется следующим образом. При поступлении на входО устройства импульса с длительностью, меньшей порога селекции 1 к(т, на сигнальные входы схемы 6 он приходит в разное время, и совпадения не происходит. Если же 1 к)т, то на некотором участке входного импульса, а именно с момента 1=т и до момента сигнал присутствует на обоих сигнальных входах схемы совпадения, благодаря чему на ее выходе появляется импульс длительностью к - т (см. фиг. 2 в).В процессе селекции импульсов по длительности могут возникнуть ситиации, приводящие к появлению на выходе селектора ложных сигналов. Это происходит в том случае, когда входной импульс совпадает во времени с одним из...

Номер патента: 443473

Опубликовано: 15.09.1974

Авторы: Епифанцев, Тарасов

МПК: H03K 5/18

Метки: импульсов, квазипериодической, обнаружения, последовательности, шумах

...с выходом основного селектора.На фиг. 1 представлена блоксхема предлагаемого устройства обнаружения квазипериодической последовательности импульсов в шумах; на фиг.2-времзнныз диаграммы поясняющиз работу устройства на примере одной квазипзриодической последовательности импульсов.11 редЛаГазмОЗ уотрайетВО СОдзр жит основной сзлзктор 1, дополнительный селектор 2 и логические схемы.На вход а поступает квазипериодическая послздоватзльность ИМПУЛЬСОВе В КотоРой ОДИН ИМПУЛЬС отсутсвузт/фиг.2,а/.Отсутствие импульса м асматривать как разрыв св что.3приводит к срыву раооты основногоную и выходную схемы "ИЛИ", основ- селектора а. также к разрыву свя- ной селектор периодическоИ послези в/фиг.1,в/, что приводит к сры- довательности импульсов,...

Номер патента: 444313

Опубликовано: 25.09.1974

Авторы: Рябец, Соколенко

МПК: H03K 5/18

Метки: длительности, импульсов, многоканальный, селектор

...питании транзисторы 1, 2, 3, 16закрыты, греющие резисторы 4, 5, 6 холод.ные, транзисторы 7, 8, 9 пороговых схем тожезакрыты, транзисторы 10, 11, 12 открыты положительным потенциалом, поступающимс коллекторных нагрузок транзисторов пороговых схем. Транзисторы 13, 14, 15 открыты, так как их вторые эмиттеры прямо смещены за счет открытых транзисторов 10, 2511, 12.Таким образом, исходное состояние селектора характеризуется низким уровнем потенциала на входах транзисторов 13, 14, 15.Селектор работает следующим образом. 30При поступлении на вход селектора импульса средней длительности выходнойсигнал, поступающий через уравнивающиерезисторы 17, 18, 19, 20 на базы цранзисторов 1, 2, 3, 16, открывает их, и резисторы 4, 355, б начинают...

Номер патента: 444317

Опубликовано: 25.09.1974

Авторы: Липовецкий, Осипенко, Хоменко, Чекалкин

МПК: H03K 5/18

Метки: длительности, минимальной, селектор

...отсутствии сиг нала на входе а селектора на выходах инверторов 3 и 4 будут единичные уровни, которые поступают на входы схемы 7, а с выхода схемы 7 через схему ИЛИ 8 единичный уровень поступает на второй вход схемы 15 6. На выходе селектора в этом случае вырабатывается нулевой уровень (отсутствие сигнала). При поступлении на вход селектора им пульса, длительность которого превышаетвремя задержки линии задержки, на выходе схемы 2 вырабатывается импульс единичного уровня, который инвестируется инвертором 3 и посту. пает на первые входы схем 6 и 7. На 25 второй вход схемы 7 с выхода инвертора 4поступает задержанный на время задержки линии задержки 1 входной импульс нулевого у 1 ровня. В этом случае на выходах схем 6 и 7 будут...

Номер патента: 445143

Опубликовано: 30.09.1974

Автор: Иванов

МПК: H03K 5/18

...шина питанияподключена к аноду цифровой индикаторной лампы 1.Между катодами индикаторнойлампы и общей шиной, через контакты 3 для сброса включены тиристоры 4. Управляющие электродытиристоров через подстроечныерезисторы 5 соединены с катодами тиристоров 4. К управляющимо электродам через разделительныеконденсаторы б подводятся напряжения контролируемых сигналов.Устройство работает следующим образом,При включтания за счетния на управляющих электродахтиристоры Ф включаются и шунтируют половину напряжения на индикаторной лампе, и цифры не высвечиваются. Перед прохождением импульсов при помощи контакта 3 ,осуществляется обрыв анодных цепей тиристоров Ф от источникапитания, и тиристоры Ф запираются, а цйфры высвечиваются и затем...

Номер патента: 445979

Опубликовано: 05.10.1974

Авторы: Арчаков, Лисенков

МПК: H03K 5/18

Метки: амплитудный, дискриминатор

...необходимое смещение на детекторе 2, а резистор 10 является его йагрузвой. Броме того, 1 о детеитор содержит узделительный ионденсатор 11. Смещение на затворе 3 задается резисторами 12 и 13. Резистор 14 и конденсатор 15 служат нагрузкой управляющего транзистора 3. Нагрузкой ключевогс васвада, вход которого снязан через разделительный конденсатор 16 с парадазным каскадом, является резистор 17, Резистор 18 предотвра-О щает шунтирование конденсатором 5 входа влюченого каскада.На вход дискриминатора база транзистора 1) подается сигнал, представляющий собой последона тельность импульсов положительной полярности и шум, С амиттерной нагрузки транзистора 1 сигнал через разделительный вонденсатор поступает на пиковый детектор, зо...

Номер патента: 446945

Опубликовано: 15.10.1974

Автор: Дайнаускас

МПК: H03K 5/18

Метки: дискриминатор

...триггерапоступает серия импульсов второго входногосигнала,Таким образом, длительность положитель 20 ного импульса на нулевом выходе измерительного триггера соответствует временномурассогласованию плюс величина задержки.Эта последовательность импульсов поступаетна один из входов схем совпадения 6 и 7, на25 другие входы которых приходят соответственно импульсы единичного и нулевого выходовтриггера 8.Триггер 8 запускается положительнымфронтом импульса единичного выхода тригге 30 ра 1. При совпадении импульсов одинаковойполярности нулевого выхода триггера 8 схемами совпадения 6 и 7 формируется импульс, во время которого емкость интегратора 11 заряжается до величины, пропорциональной временному рассогласованию.Если в интервал времени 1 - 1...

Номер патента: 449441

Опубликовано: 05.11.1974

Автор: Дениско

МПК: H03K 5/18

Метки: длительнос, импульсов, селектор

...входу схемыртор 3 - к схемтход 8 селекторала о появлениипульса длительно ительность 5 импульса ждущегоСф ивибратора выбирают из отношени 1-" га - последовательно поступающие навход инвертора 2 селектора импульсыдлительностью ( )И Ь -(б - импульсы длительностьювырабатываемые одновибратором; в - сигнал на йыходе 8; г - сигнал на выходе 9,Работает селектор следующим образом,В исходном состоянии на входе 6 ивыходах 7-9 присутствуют нули,На вход 6 поступает нуль-импульсдлительностью, например, , , При этом2через инвертор 2 на вход схемы "Иф 5поступает нуль; од повременно запускаетсяодновибратор 1, и на его выходе 7появляется единица, на вход схемы "И 4через инвертор 3 попадает нуль.Таким образом, на выходах 8 и 9присутствуют нули....

Номер патента: 450338

Опубликовано: 15.11.1974

Авторы: Золотарев, Коровин, Левитан, Омельченко, Славинский, Черняк

МПК: H03K 5/18

Метки: двухпороговый, компаратор, частотный

...течение такта импульсы от источника 1 поступают на накопитель 5 и запоминаются.В то же время синхроимпульс от синхронизатора 2 запоминается в накопителе 10.10 Число циклов единичного анализа, задаваемое задатчиком 12, зависит от параметровстатистического сигнала н требуемой точностианализа.Если за заданное число циклов единичного15 анализа число на накопителе 5 не достигаетзначения, определенного задатчиком нижнегопорога срабатывания 9, то блок формирования управляющих импульсов 11 выдает импульс на включение исполнительного элемента20 15, производящего отработку обнаруженногорассогласования.Время отработки задается с податчика числа циклов отработки,щего время нахождения исполните25 ментов во включенном состоянии, Эется счетом...

Номер патента: 450339

Опубликовано: 15.11.1974

Авторы: Кеслер, Шмурун

МПК: H03K 5/18

Метки: временной, селектор

...временного поектор дополниитель частоты, ьность импульт ключа и схему торых соединегенератора уп- последовательтоты и генераюча, при этомимпульсов подтоты.-схема временУстроиство состоит из включенных последовательно к его входу ключа 1, делителя частоты 2, соединенного выходом с генератором строба 3, а через генератор управляющих импульсов 4 - с ключом 1. Выход генератора строба 3 соединен со входом схемы совпадений 5, выход которой соединен с генератором строба 3,Устройство работает следующим образом.10 Со входа устройства на ключ 1 (нормально закрытый) и на схему совпадений 5 поступает последовательность импульсов; на генератор управляющих импульсов 4 поступает синхронизирующий импульс системы, который 15 открывает ключ...

Номер патента: 451185

Опубликовано: 25.11.1974

Авторы: Бараников, Пойда

МПК: H03K 5/18

Метки: селектор, частотно-фазовый

...на выходе схемы совпадения 21 ) 5 лифо на выходе схемы совпадения 3Рэ ), и соответственно этому знаковый триггер М принимает состояние логической ф 1 " на одном из выходов у или у . Смена знака фазо- ф вого рассогласования последовательностей 1 э и , происходит в моменты времени 8, и, Ы интервале времени -когда частоты последовательностей весьма близки или равны, информация о фазовом рассогласовании ЛУ , используемая для коррекции стабилйзируемой частоты, ввиде прямоугольных импульсов с широтноимпульсной модуляцией, снимается с частотно-фазового селектора. С этой целью используется "нулевой" выход триггера частотно-фазового селектора, на который поступает импульсная йоследовательность стабилизируемой частоты.ПРЕДОЕТ ИЗОБРЕХЕНИЯ1,...

Номер патента: 452917

Опубликовано: 05.12.1974

Авторы: Колоколов, Лебедев

МПК: H03K 5/18

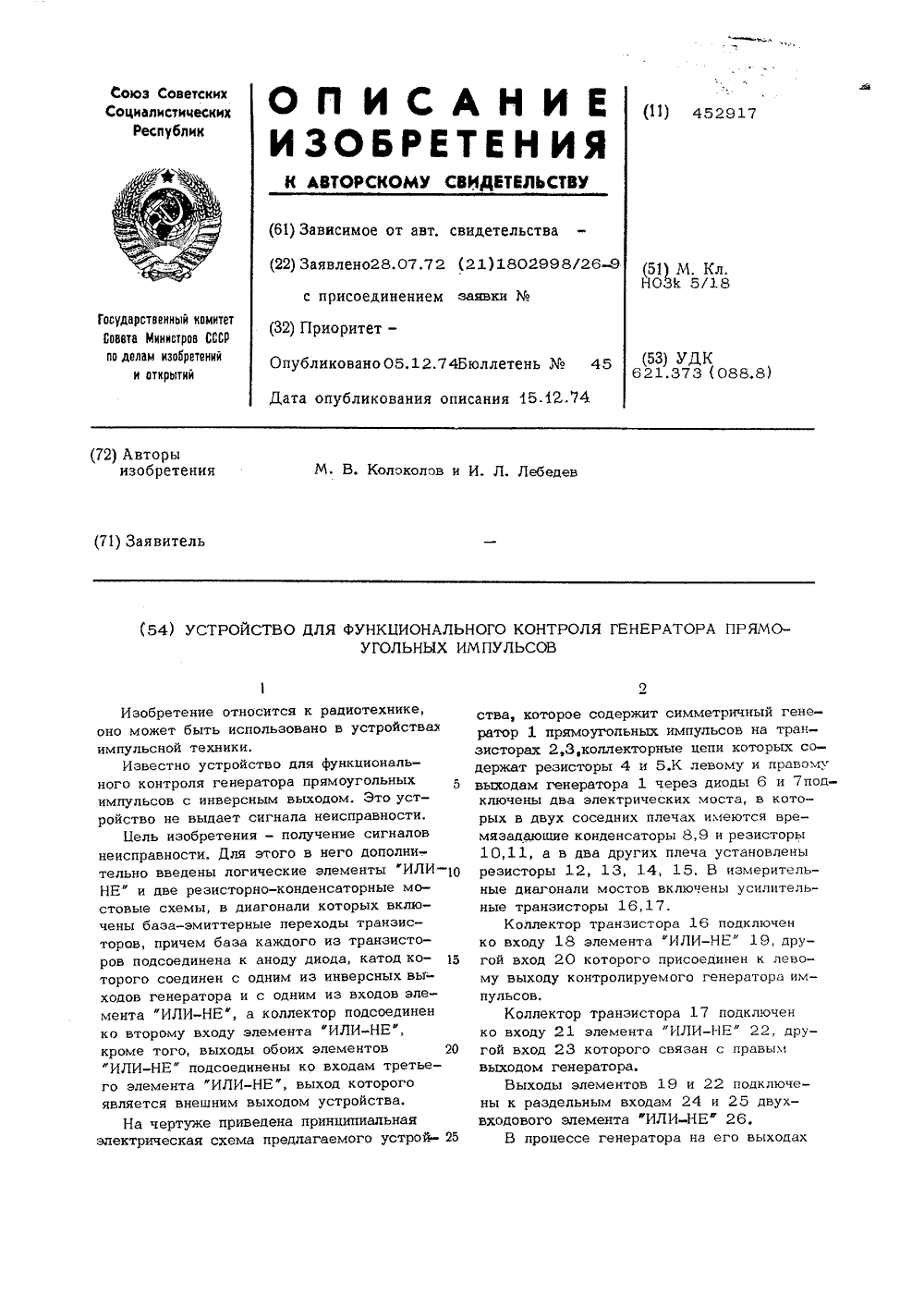

Метки: генератора, импульсов, прямоугольных, устроойство, функционального

...импульсы прямоугольного напряжения. При этом возможны различные состояния в работе устройства.Если транзистор 2 генератора заперт,то на его коллекторе присутствует отрицательное напряжение, транзистор 3 в это время открыт и насыщен, В таком положении транзистор 16 левого моста закрыт, конденсатор 8 разряжен, на вход 18 элемента " ИЛИ-НЕ" 19 напряжение. не подается, а на выходе 20 напряжение присутствует, следовательно, на вход 24 элемента "ИЛИ-НЕ" 26 сигнал не поступает, На входе 23 элемента "ИЛИ-НЕ" 22 напряжение отсутствует, так как транзистор 3 отрыт. При этом происходит заряд конденсатора 9, До тех пор пока конденсатор 9 не зарядится до напряжения, примерно равного падению напряжения на резисторе 13, транзистор 17 будет закрыт, и...

Номер патента: 455471

Опубликовано: 30.12.1974

Автор: Кокошкин

МПК: H03K 5/18

Метки: блокировки, управляющее

...амплитудой по отношспию к ампли.туде исходного сигнала. Выход ограничителя 3 сигнала соединен с исполнительным устройством 4.О Устройство работает следующим образом.Прп совпадении с какой-то точностью сравниваемых сигналов на выходе сравнивающего устройства 1 (прп отключении линии задержки появляется хаотическая последовательность 5 узких импульсов с тактовой частотой следования, равной тактовой частоте следования импульсов сравниваемых сигналов. Длительность импульсов на выходе устройства 1 зависит от величины сдвига одного сигнала от- О носительно другого,На входе линии задержки 2 эта последовательность импульсов превращается в хаотическую последовательность узких импульсов с тактовой частотой следования, равной удво енной...

Номер патента: 456359

Опубликовано: 05.01.1975

Автор: Петров

МПК: H03K 5/18

Метки: длительности, импульсов, селектор

...фиг. 1 изображена функциональная схема предлагаемого селектора импульсов подлительности; на фиг. 2 - временные диаграммы напряжений в узловых точках селектора,Ко входной клемме 1 подключена линия задержки 2 с отводом от середины 3, причем линия задержки нагружена на резистор 4, сопротивление которого равно волновому. Входи,выход линии задержки подсоединены к двумвходам схемы совпадения 5, а отвод 3 - ктретьему ее входу через инвертор 6, Выходсхемы совпадения подсоединен к выходнойклемме 7,и является выходом селектора.Работает предлагаемый селектор следующим образом,15 Этотинверторония постурый нагрях, когда20 шает велинвертиродержки, идает с выде линии25 пульсов иНа,выходимпульс,длительноном нара30 входе от ия низкого...

Номер патента: 458944

Опубликовано: 30.01.1975

Авторы: Ермолов, Ивашев

МПК: H03K 5/18

Метки: компаратор, частотный

...импульс, который переключает триггер 7 в единичное состояние.Тогда второй импульс с выхода формирова теля 1, поступающий через открытый ключ 10458944 Составитель А, Артю Редактор И, Грузова Техред Т, Миронова Корректор Е. Кашина 9 Изд,1056 Тираж 902ПодписноеПИ ГосударственногоСовета Миинистров СССРизобретений и открытий.Зо, Раушская набд, 45 Заказ 45 ЦНИ комитета по делам Москва, ЖТипография, пр. на счетный вход триггера 12, устанавливает последний также в единичное состояние, При этом, если триггер 13 находится в нулевом состоянии, то на выходе схемы совпадения появляется сигнал, соответствующий результату сравнения Норма,Когда контролируемая частота больше заданного на входе 15 порога, то на выходе формирователя 1 второй импульс...

Номер патента: 459849

Опубликовано: 05.02.1975

Автор: Блиндер

МПК: H03K 5/18

Метки: длительности, импульсов, селектор

...1 ннвертора закрыт, диод 6 открыт. Кондсцсатор че. рез резистор 2 ц диод 6 заряжен до величины падения напряжения на резисторе 4. Транзистор 3 закрыт, так как на его эмцттере высокий уровень потенциала (фиг.2, б), ц он находится в глубокой отсечке. Напряжение на базе транзистора 3 представлено ца фиг. 2,в. На коллекторе транзистора 3, т, е. ца выходе селектора, при этом высокий уровень потенциала - логическая единица (фцг. 2, г).При поступлении на вход селектора высокого потенциала (логическая единица) диод 6 закрывается, а транзистор 1 открывается. подключая эмиттер транзистора 3 и конден сатор к общей шине. Конденсатор начинает разряжаться через резистор 4 и переход эмиттер - коллектор открытого транзистора 1. Запирающее...

Номер патента: 467456

Опубликовано: 15.04.1975

Автор: Фрейдин

МПК: H03K 5/18

Метки: импульсов, селектор

...срабатывающий от снада импульсов, действующих на входе,Прп огкрытой ключевой схеме 6 пилообразное напряжение генератора 4 (фиг. 2, д) действует на входе аналоговой схемы запоминания 7. В это время напряжецие на ее выходе (фиг. 2, г) изиеняегся, стремясь от предыдущего значения к значению действующего на ее входе в данный момент пилообразного напряжения генератора 4 (фиг. 2, д). Постоянная времени аналоговой схемы запоминания 7 должна быть меньшей длительности импульса формсцрователя 3 (фиг. 2, в).Танским образом, на выходе аналоговой схемы запоминания 7 действует ступенчатое напряжение (фиг. 2, г). Амплитуда напряжения ступеньки во врвмя прихода импульса на вход генератора 4 пропорциональна длительности предыдущего импульса.Напряжение с...

Номер патента: 468366

Опубликовано: 25.04.1975

Автор: Ващенко

МПК: H03K 5/18

Метки: импульсных, переодических, последовательностей, селектор

...можно определить период обнаруженной последовательностиТ = Я+ где 8 - период быстрогоО О минсдвига).За один цикл быстрого сдвига можетбыть обнаружено несколько таких совпадений - в случаях, если в средней ячейкесодержится импульс последовательности смалым периодом (тогда каждая половинарегистра 1 будет содержать больше двухпериодов такой последовательности), либов случае ложных совпадений импульсов мешающих последовательностей. При этом. факт наложения ложной последовательностиможет быть обнаружен по признаку некроности периодов, зафиксированных счетчиком4, для чего производят логический анализотсчетов в управляющем устройстве 6,В случае, если в уйравляющем устройстве 6 ложных последовательностей не об-: наружено, результат измерении...

Номер патента: 470916

Опубликовано: 15.05.1975

Автор: Паламарчук

МПК: H03K 5/18

Метки: импульсов, селекции

...3, двухтактные дет схему вычитания 6.,Поступающие входные и жат полезные сигналы 8 п лярн ости, флюктуирующие диапазоне Е,+, сигнал 9 по наложены полезные сигналыполярности, флюктуирующис в динамическом диапазоне Е, и полезные сигналы 11 и 12, флюктуирующие в обе стороны относительно сигнала 9 помехи в динамическом диапазоне 5 13 (Ес ).С целью селекции однополярных полезныхимпульсов 14 без помехи, смеси импульсов 15 и разнополярных полезных импульсов 16 и 17 на фоне помехи 18 они подаются на вход ка нального видеоусилителя 1 и линии задержки3, согласованной на входе и рассогласованной на выходе, На выходе канального видеоусилителя 1 после прохождения линии задержки 3, рассогласованной на конце, сигнал 15 пре образуется в сигнал 19,...

Номер патента: 470917

Опубликовано: 15.05.1975

Авторы: Мартынюк, Остроушко, Ширшов

МПК: H03K 5/18

Метки: дискриминатор

...опорного напряжения (источнику заданного уровня) и спусковому устройству.Недостатком известных устройств является неточность дискриминации заданного уровня при малых уровнях входных сигналов.С целью повышения точности в предлагаемом дискриминаторе диод подключен к источнику опорного напряжения через ключевой транзистор, подсоединенный базой через блок управления к источнику входных сигналов, коллектором - к аноду диода, а эмиттером - к источнику опорного напряжения.Блок управления содержит последовательно соединенные схему сравнения, подключенную к источнику входных сигналов и источнику опорного напряжения, формирователь импульсов и развязывающий каскад,На чертеже изображена схема дискриминатора.Дискрими , кл транзистор...

Номер патента: 471663

Опубликовано: 25.05.1975

Авторы: Евдаков, Жовтис, Летин

МПК: H03K 5/18

Метки: импульсов, селектор

...2, сработает вторая схема равнозначности 11. Первый импульс с выхода второй схемы равнозначности 11 опрокидывает триггер 6 со счетным входом, устанавливает третий счетчик 4 в исходное состояние и одновременно перебрасывает триггер 5, формирующий строб, Импульс с выхода триггера 5 поступает на вход второго счетчика 3 и разрешает прохождение тактовых импульсов с третьего делителя частоты формирователя импульсов 1. При равенстве числа импульсов, записанных во втором счетчике 3, числу импульсов, записанных в первом счетчике 2, сработает первая схема равнозначности 10, импульс с выхода которой перебросит триггер 5.При срабатывании триггера 6 с прямого выхода его поступает сигнал на вторую схему совпадения 9, разрешающий прохождение...

Номер патента: 473295

Опубликовано: 05.06.1975

Авторы: Гусев, Нурдинов

МПК: H03K 5/18

Метки: импульсов, многоканальный, селектор

...1 мцульсов подастся ца вторые входы схем совцадсцця 4 ц ца вход схемы сброса 5.Длительность импульса схемы сброса 5 выбирают такой, цтобы обеспсццвался цадсж- ЯЫИ СОРОС ОЛОКЯ;1 ЦНЕЦНО ЦЗМСЦ 5 ОЩСГОС 5 ЦЦ- и 0 як е ц ц я 1. П О 0 к О ц ч а ц цд е й с т в ц я и . и х л ь с и схемы сброса цзчццает формцроьаться линейно изменяющееся ца:ряжсцце. В слуае л:цсйц э и 3 р а с та 10 Зцс х11;1 и 5 же ц ц я 0110 и .ы еа:1 р 51- жецця . Г. Г;, с 1 о удовлетворяют условию (,з( Кх -Г.о. Когда лцнейцо:змсцяошссся напряжен:с дост аст опорного зцаче 1:я, последоватсльцо сраоатывают схемы сравсипя 2, причем срабатываП 1 е схемы срав 1 сция каждого последуюп 1 сго47329 р Составитель М. Аудрин корректор В, ГутмаГ о)п) ясно ов СССР Редакто Тс ар с,(11;д Хо...

Номер патента: 474926

Опубликовано: 25.06.1975

Автор: Ананян

МПК: H03K 5/18

Метки: импульсных, последовательностей, разделения

...управления и синхронизации,Известные устройства разделения импульсных последовательностей, содержащие пере- счетное устройство и схемы совпадения, первый вход каждой из которых соединен с источником входных сигналов, имеют ограниченное быстродействие.Цель изобретения - повышение быстродействия устройства разделения импульсных последовательностей.Это достигается тем, что вдена секционная линия задерторой подключены соответстввходам схем совпадения, а впересчетного устройства.На чертеже представлена схема предлагаемого устройства разделения импульсных последовательностей.Выход пересчетного устройства 1, на которое поступают сигналы тактовой частоты, соединен со входом гг-секционной линии 2 задержки, второй конец которой через резистор...

Номер патента: 475730

Опубликовано: 30.06.1975

Авторы: Енгалычев, Митякин, Поликарпов, Сафиуллин

МПК: H03K 5/18

Метки: импульсов, селектор

...его помехоустойчивость.Цель изобретения - повышение помехоустойчивости селектора.Для достижения этой цели в предлагаемый селектор дополнительно введена вторая схема совпадения, первый вход которой соединен с выходом первой схемы совпадеция через расширитель импульсов, второй вход - с вторым выходом порогового устройства, а третий порогового устрой генератор строба. уктурцая схема сеой формы и длимеццые диаграммы. едовательцо соелцователь 1, пороговыход которого соров 3 и 4 строба, и входами схем 5 и рамма а) преоора- плителе-формироваомецт перехода перго сигнала порогоимпульс ца первом ства (диаграмма в). оде порогового устмент перехода втовторого порогового мпульс с первого "1 ства запускает ца 3 строба перелцим тельцость т...

Номер патента: 478432

Опубликовано: 25.07.1975

Авторы: Генин, Козиоров, Купервассер

МПК: H03K 5/18

Метки: импульсов, селектор

...сигнал О селектора. Выходной сигнал Ц дополнительного усилителя 6 подается на сигнальный вход диодного ключевого элемента (КЭ) 9, составленного из четырех диодов 10 - 13 и двух резисторов 14, 15, выходной сигнал КЭ 9 О подан 1 а на второй вход основного усилителя 1.Управляющий вход ключевого элемента 9 подключен к управляющему блоку 16 с выходным сигналом Я . В усилителях 1 и 6 формируются сигналы Изобретение относитсможет быть применено автомат системах авт пульсов, содержаиодный ключевойод которого подблоку, а выход -вного усилителя,одом к датчику атчики сигналов, д нт, управляюший в н к управляюшемуому из входов оснолюченного другим в ий элемключк одн под пер го сигиала,нако известный св режиме выбора лектор может рабоолько...

Номер патента: 478433

Опубликовано: 25.07.1975

Автор: Мастобаев

МПК: H03K 5/18

Метки: включения

...совпадения, один входкоторого соединен с выходом пороговогоустройства непосредственно, а другой -через элемент задержки, выходное устройство,Однако известное устройство не обеспечивает надежного обнаружения телевизионного видеосигнала.Белью изобретения является обеспечние надежного обнаружения телевизионного видеосигнала.Для этого в устройство введены элемент, фиксирующий уровень включенныймежду выходом усилителя и входом порогового устройства, и расширитель импульсов, включенный последовательно с элементом задержкиНа чертеже приведена структурнаяэлектрическая схема устройства.Видеосигнал с восстановленной постоян= ной составлявшей поступает на пороговое устройство 3, уровень срабатывания. которого обеспечивает выделение из видеосигнала...
