G08C 9/00 — G08C 9/00

Номер патента: 613354

Опубликовано: 30.06.1978

Автор: Кочергин

МПК: G08C 9/00

Метки: вала, направления, перемещения

...на 90 эл. град. На выходных шинах дешифратора 2 образуются сигналы, последовательность чередования которых определяется направлением вращения вала датчика 1 угла.При одном направлении вращения вала датчика 1 угла выходной сигнал дешифратора 2 приходит на вход элемента И, на другой вход которого не поступает сигнал с триггера 10. Поэтому с выхода элемента И 6 нет сигнала на переключение триггера. Триггеры 10 и 9 находятся при этом соответственно в положении 1 и О,Следующий импульс дешифратора 2 поступает на входы элементов И 3 и 7. В это время с триггера 9 на другой вход элемента И 3 не подается сигнал, а на другой вход элемента И 7 поступает сигнал, Поэтому сигнал с выхода элемента И 7 установит триггер 10 в состояние О.Следующий...

Номер патента: 619941

Опубликовано: 15.08.1978

Авторы: Глаголев, Дорохин, Мамич, Смирнов

МПК: G08C 9/00

Метки: вала, код, поворота, угла

...скорости вращения вала, когда не предъявляются жесткие, требования к динамической погрешности преобразователя, подается соответсч- вуюшая команда с формирователя 8 на коммутаторы 3 и 5. Синусоидальный сигнал с выхода источника 1 переменного на- зО пряжения поступает на вход синусно-косийусного датчика 4, например на обмотку возбуждения, индукционного редуктосина. На выходе синусно-косинусного датчика 4 вырабатываются переменные синусоидальные сигналы, модулированные по амплитуде в функции угла поворота по закону синуса и косинуса. Выходные сигналы синусно-косинусного датчика 4 через коммутатор 5 поступают в блок 6, где пре ,образуются в код путем промежуточного преобразования в фазу и временной интер вал или путем промежуточного...

Номер патента: 620999

Опубликовано: 25.08.1978

Авторы: Ипатов, Смуров, Черногорский

МПК: G08C 9/00

Метки: код, перемещений

...этого, напряжения цпо законам синуса и косинуса. Амплитуда модуляции определяется сигналом,поступающим со счетчика 3, состояниекоторого устанавливается блоками 11и 8 в зависимости от знака сигнала,поступающего с датчика 5 через усилитель 7 в анализатор рассогласования9. Анализатор 9 определяет знак сиг 1нала рассогласования. Сигнал с анализатора рассогласования 9 через блоки8 и 11 записывается в счетчик 3 и спротивоположным знаком в счетчик 4.Дискретность обработки сигналарассогласования выбирается по результату анализа тестовой программы, задаваемой формирователем б динамических программ, Счетчик 4 является накопителем рассогласования. Его выходявляется цифровым, выходом кодовогоэквивалента величиныперемещения.Распределитель 10...

Номер патента: 622138

Опубликовано: 30.08.1978

Автор: Тильман

МПК: G08C 9/00

Метки: код, перемещения

...выходные сигналы чувствительных элементов 2, 3 и 4 последовательно через элемент ИЛИ 9 поступают на счетный вход триггера 10, который осуществляет их сложение по модулю два. По окончании опроса на выходе триггера 10 устанавливается значение разряда весом 2выходного двоичного кода.Таким образом, выходной код содержит (и.+1) разряд при п-разрядной кодовой шкале 1 и погрешность дискретности равна половине младшего разряда кодовой шкалы. Введение сумматора 8 приводит к уменьшению погрешности дискретности преобразователя перемещения в код,Реализация данного преобразователя не5 требует конструктивных изменений преобразователей, а осуществляется внешнимподключением сумматора к имеющимсявыходам преобразователя,Экономический эффект от...

Номер патента: 623223

Опубликовано: 05.09.1978

Авторы: Бобров, Волнянский, Прохоров, Сафонов

МПК: G08C 9/00

Метки: вала, код, поворота, угла

...приводится во вращение. и в оператцвнбй памяти вычислительного олока 6 фиксируется вторая функция разности колов.После этого вычислительный олок 6 по25 двум известным функциям разности колов выцисляет функции статической погре 1 ц 1 цтстц обоих датчиков 1 ц 2 для условно нулевого полокения стзтора датчика 2 угла и засылает вычисленные функции в блок лол 1 овре менной памяти, а оперативная память выч ислительного устройства освобожлыс гся.Представление функций псц рсшностц в блоке долговременной памяти может оьи ь, например, в виде коэффициентов сесивых рядов Фурье. После этого стытор лыт ццкы 2 угла возвращается в цсхолнос пулевое положение и фиксируется. Ны этом этап регулировки преобразователя заканчивается,По запроо абоненты в...

Номер патента: 625226

Опубликовано: 25.09.1978

Авторы: Бирман, Демина, Каган, Сумароков

МПК: G08C 9/00

Метки: вала, код, поворота, угла

...1 с одним чувствительным элементом 2 первого разряда и двумя чувствительными элементами 3 и 4 в последующих старших разрядах, Выход чувствительного элемента 2 через формирователь 5подключен к. входу одного чувствительного элемента 3 второго разряда, выходформирователя 5 через инвертор 6 подключен к входу другого чувствительного элемента 4 второгоразряда, Выходы чувст-вительных элементов 3 и 4 попарно обьединены и подключены к выходам преобразователя, к одному чувствительному элементу 3 следующего разряда и через инверторы 7 к другому чувствительному элементу 4 следующего разряда. Вход чувствительного эпемента 2 подключен к источ 5нику 8 сигнала ОПРОС. Чувствительныеэлементы 3 и 4 расположены по методуЧ-развертки,Преобразователь...

Номер патента: 627498

Опубликовано: 05.10.1978

Авторы: Бергер, Куцоконь, Наумов, Нокалин, Шербаков

МПК: G08C 9/00

Метки: вала, отсчета, положений, угловых

...автоматического измерения погреш. ноствй датчика 4 последний установлен на задающий вад 3 и посредством четырех.- проводной синхронной передачи соединен35 ,с приемником 7, Выходной вад приемника 7 через механический дифференциал 13 соединен с выходом дийференциада Э на вычитание. На выходе дифференциала 13 установлены шкала точного отсчета 12 и40 потенциометрический датчик 14, предназначенный для записи погрешности испытуемого многополюсного вращающегося трансформатора на самописце.Отсчетное устройство работает сдедую 45 щим образом,Наибольшие составляющие иогрвшноотей многоподюсных Вращающихся трансфор маторов имеют систематический характер поэтому знаки Ь т и ь У протявоподожны. В атом сдучае на выходном валу дифферен циала 9...

Номер патента: 627499

Опубликовано: 05.10.1978

Автор: Колмаков

МПК: G08C 9/00

Метки: вала, код, многоканальный, поворота, угла

...к.формирователю коммутирующих сигналов.На чертеже приведена структурная схема устройства,Преобразователь содержит генератор1 импульсов, реверсивный счетчик 2,блок 3 управления, блок 4 синхронизации,один компаратор 5, блок 6 питания, селектор 7 каналов фазовращатели 8, дру.1гие компараторы 9, Формирователи 0приращений, формирователь 11 коммутирупих сигналов,Преобразователь работает следующимоб разом е1С блока 6 напряжение питания подается на компаратор 5, где Формируется импульс опорной Фазы, и на Фазовращатели8, на выходе которых Формируются синусоидальные напряжения, сдвинутые по Фа 30эе относительно входного на р.лы, пропорциональные углам разворота роторовфаэовращателей 8.Компараторы 5 и 9 формируют импульсы в моменты периопа...

Номер патента: 631964

Опубликовано: 05.11.1978

Автор: Сотников

МПК: G08C 9/00

Метки: вала, код, поворота, угла

...14, Другой вход триггера 14 соединен с выходом генератора 1, а выходы триггера 14 - с входами коммутаторов 6 и 7. Вход установки в ноль триггера 10 подключен к выходу генератора 1.Преобразователь работает следующим образом.Из сигналов генератора 1 в блоке 2 формируется синусоидальное напряжение питания постоянной амплитуды. На выходе синусно-косинусного датчика 3 появляются синусоидальные напряжения, промодулированные по амплитуде в функции синуса и косинуса угла поворота. Выходые сигналы фазосдвигающих цепочек 5 постоянны по амплитуде, но сдвинуты по фазе в разные стороны по отношению к напряжению питания с выхода блока 2 на угол, пропорциональный углу поворота синусно-косинусного датчика 3Синхронно с напряжением питания в генераторе...

Номер патента: 631965

Опубликовано: 05.11.1978

Авторы: Петросов, Тильман

МПК: G08C 9/00

Метки: код, перемещения

...ОПРОС формирователь 8 вырабатывает модулирующий сигнал контроля границы, который поступает на вход только формирователя 4 уровня. Если чувст О вительный элемент 2 находится вблизи границы разряда, то формирователь 4 уровня под действием модулируюшего сигнала, суммированного с выходным сигналом чувствительного элемента 2, изменит свое состояние.Это изменение состояния формирователя 4 подается в виде сигнала о наличии границы перехода на вход формирователя 8. По окончании модулирующего сигнала формирователь 8 вырабатывает сигнал опроса, поступающий на управляющие входы блока 6 элементов И.При наличии границы перехода с второго выхода формирователя 8 одновременно с опросом состояний формирователей 4 и 5 производится модуляция входных...

Номер патента: 633049

Опубликовано: 15.11.1978

Авторы: Колошейна, Степанцев

МПК: G08C 9/00

Метки: валов, объекта, поверяемого, преобразователя, связи, фотоэлектрического

...от источника света 2, пройдя через кодовый диск 4, щелевую диафрагму 3, индексную пластинку 6 со щелью, попадает в объектив 7, с помощью которого осуществляется процесс совмещения щели индексной пластинки 6 с щелью кодового диска 4 и совмещение кодовых дорожек кодового диска 4 ц щелевой диафрагмы 3, Совмещение осуществляется следующим образом, Вращают вал 14 преобразователя 1, а вместе с ним и кодовый диск 4, ц через объектив 7 наблюдают биение кодовых дорожек младшего разряда кодового диска 4 и щелевой диафрагмы 3 относительно перекрестия объектива, При отсутствии биения перекрестие объектива 7 будет скользить по наружному диаМетру кодовой дорожки, как кодового диска 4, так и щелевой диафрагмы 3. При биении кодовых дорожек кодовый...

Номер патента: 634337

Опубликовано: 25.11.1978

Авторы: Абрамсон, Гугелев, Колмаков

МПК: G08C 9/00

Метки: вала, код, поворота, угла

...входы бпока 10 эпементов И соединены с потенциальными вьходами старших Дг триггеров депитепя 2. частоты.Через бпок эпементов И в регистр 12 записывается й - разрядный двоичный код, соответствующий угповому положению оси фазовращатепя 5 ГО.Устройство 13 сопряжения грубогои точного отсчетов работает спедуюшимобразом. На второй вход синхронизатора14 поступают тактовые импупьсы с частотой х . фазовый импупьс ГО поступает на первый вход синхронизатора 14и запускает его, Синхронизатор 14 пропускает на счетный вход счетчика 15 спеременным коэффициентом пересчета тактовые импупьсы до тех пор, пока спгнаппереполнения со счетчика 15 не закроетсинхронизатор 14 (сигнап фУстановка Оф),Этот же сигнал явпяется сопряженнымфазовым импупьсом ГО....

Номер патента: 634338

Опубликовано: 25.11.1978

Авторы: Богаенко, Ковтунович-Сошинский, Кучмагра, Опрышко, Цыбченко

МПК: G08C 9/00

Метки: вала, код, поворота, угла

...текущей координаты от Мк0 (положительное приращение) ипи (-)при переходе текущей координаты от 0к М(отрицвтепьное приращение). Сигнапы с выхода бпокв 3 поступают наодин из входов элементов 4 и 5, причемна второй вход элемента И 4 поступаетпрямой код модупя счета М (с одногоиэ выходов регистра прямого М и обратного кода М, бпок 3), на второй входсхемы совпадения И 2 поступает обратный код М (со второго выхода регистра7 прямого и обратного кода - модулясчета М). Сигналы с выхода блока 3 формирования знака перемещения управпяютэпементами И 4 ипи 5 и в зависимостиот знака приращения угловой координатынв один из входов . допопнитепьногосумматора 9 через схему ИЛИ 6 поступает прямой код М ипи обратный код М,причем в спучае поступления в...

Номер патента: 634339

Опубликовано: 25.11.1978

Авторы: Белкинд, Габидуллин, Горяинов, Редкозубов

МПК: G08C 9/00

Метки: вала, код, поворота, угла

...селектора10 направления перемешения, входы которого соединены с выходами триггеров Й, Входы сброса буферного реверсивного счетчика 9 и реверсивного счетчика 7 грубого отсчета соединеньг с выходом датчика 11 нулевого положения, выходы буферного реверсивного счетчика соединены соответственно с суммирующим и вычитаюшим входами реверсивного счетчика 7 грубого отсчета.Преобразователь работает спедуюшимЮ образом: выходные импульсные напряжения типа "меандрф источника 1 многофазного напряжения, смещенные по фазе друг относительно друга на 29/Ю,гдеВй - чиспо фаз, поступают на 1) - входы триггеров 8 и на входы фазового датчика 2 угла. Выходной импульсный сигнап фазового датчика 2 угла, фаза Ч которого пропорциональна углу поворота контроиируемого...

Номер патента: 634340

Опубликовано: 25.11.1978

Автор: Гостев

МПК: G08C 9/00

Метки: вала, пневматическое, поворота, телепередачи, угла

...давление, в пинии сопла 17давление также равно атмосферному. Прикаждом повороте диска от значений фО"через "1 ф, 2 и т, д. до 9., ввидунезначительности угла подъема на каждомФучастке, шток формирователя кода 12свободно перемешается в вертикальномположении вниз, а при переходе кулачкаот значения ф 9" к значению "О" возвращается в крайнее верхнее положение. ВЮэтом положении диска 2 происходит замыкание пневмоконтактв и нв входепневморепе 18 появляется сигнал давления воздуха, однако, на его выходе сохраняется атмосферное давление, твк какверхнее соппо закрыто усипием пружины,Таким образом, при повороте диска 2против часовой стрелки происходит свободное перемешение штока формирователякода вверх и вниз, а...

Номер патента: 636652

Опубликовано: 05.12.1978

Авторы: Безродный, Дворниченко, Сюрха

МПК: G08C 9/00

Метки: вала, поворота, преобразования, пропорциональный, сигнал, угла

...которого явдяется момент перехода через нулевое значение опорного сигнала Оо=Ц, Ми свВ, а концом - момент равенства мгновенных значений опорного сигнала и сигнапа огибающей СКВТ. Из этих выражений видно, что зависимостьЬ (с ) от угпа поворота ротора СКИТ ( сК ) является пропорциональной; так как все чпены правой части этих выражений, кроме 4 постоянны.Неоднозначность временного интервада объясняется тем, что в каждом периоде опорного сигиада Цо существуют два момента равенства (фиг. 2).Истинным значением временного интер- вада, который изменяется пропорционапьно изменению угла с, является временный интервал 12 так как при однознач но выбранном моменте начала временного интервапа, например момент перехода опорного сигнапа через нудевое...

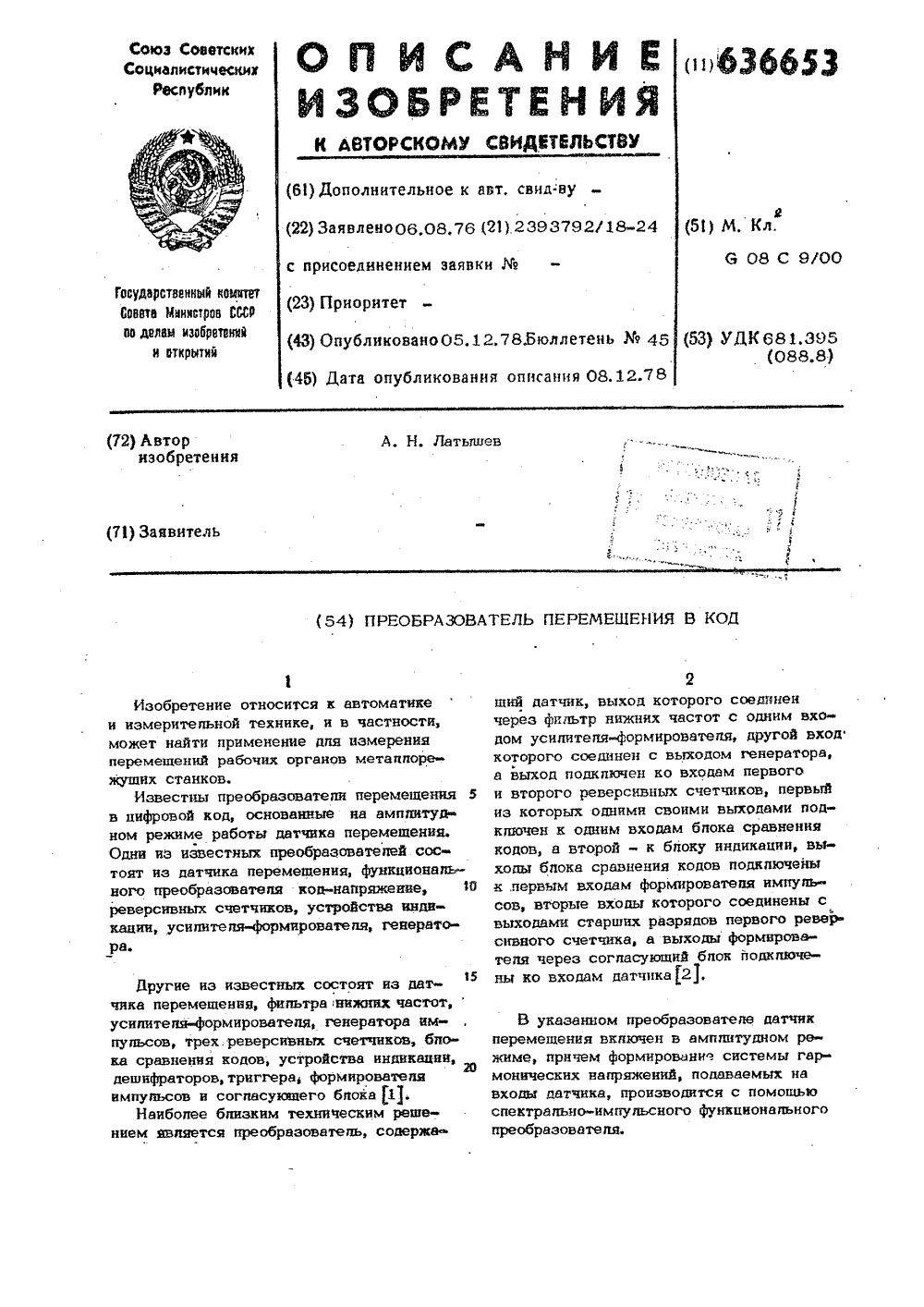

Номер патента: 636653

Опубликовано: 05.12.1978

Автор: Латышев

МПК: G08C 9/00

Метки: код, перемещения

...навыходе датчика перемещения;О, сОЬо.= О Мпю 1 соьЮ. -напряжениена входе сййусной обмотки датчика;О ь 1 пс. =0 ь 1 пцИМпс. -напряжениена входе косинусной обмотки, датчика;К - коэффициент передачи датчика;Ч -угон поворота ротора датчика относительно статора;сС -угон, задаваемый во входных напряжениях датчика.При о ЧО ОДля попучения системы двух напряжений, амппитуды которых меняются по сиТМигде Т - период повторения импупьсов; -,длительность импульса в синусном канапе.Еспи исходной информацией дпя формирования импупьсов с дпитепьностью Т является двоичный код угла ( А ), то дпя формирования импупьсов с дпитепьностью ( -- Г ) возможно использот2 ивание обратного кода этого угпа.Йпя попучения синусно-косинусной зависимости на...

Номер патента: 636654

Опубликовано: 05.12.1978

Авторы: Былинский, Меер

МПК: G08C 9/00

Метки: код, поворота, угла, функциональный, цифровой

...= МПу и М (О) =1 г =Соь с выходов бпоков 2 и 3 соответственно в интегрвторы 4 и 5, Одновременно счетчик 19 перекпючается в режим накопления, я интеграторы 4 и 5 - в режим вычитания и накопления соответственно, Хол преобразований показан на временных (фиг, 2 а) и круговой (фиг.2 б) диаграммах. Поскольку кодовое содержимое счетчика 19 стапо ненулевым, дешифратор 20 возубждает генератор 6, импульсы которого производят преобразование содержимого Йи М в интеграторах 4 и 5 по законам синуса и косинуса соответственно относитепьцослоовкогодвокуок - вектора к=ДЙ,(а 13 + +Ь (ОЧ,а также прибввпяются к начальному содержимому В счетчика 19.При фиксации на регистровом выходе интегратора 4 нулевого кола видя 0,0000 дешифратор нупя 10 выдает сигнап ца...

Номер патента: 637843

Опубликовано: 15.12.1978

Авторы: Латышев, Фузеев

МПК: G08C 9/00

Метки: код, перемещения

...11 импульсов, выход которого подключец к второму входу элемента И 5. Принцип работы преобразователя основан на амплитудном режиме работы датцун ка перемещения, который характеризуется тем, что на входы датчика подается система гармонических напряжений, амплитуда которых пропорциональна синусу и косинусу перемещения, хранящегося в реверсивном счетчике 7. При этом, если это перемещение равно перемещению ротора относительно статора, то выходной сигнал датчика равен нулю ц следящая система находится в состоянии равновесия. Если сигнал иа выходе датчика не равен нулю, то на выходе усилителя-формцрователя 3 появляются импульсы, которые изменяют число в реверсивном счетчике 7 до тех пор, пока этот сигнал не станет нулевым. Формирование...

Номер патента: 641478

Опубликовано: 05.01.1979

Автор: Хайнацкий

МПК: G08C 9/00

Метки: вала, код, поворота, преобразования, угла

...сигнала. показывающий угол поворота подвижногоэлемента ЗКП; 15 - импульсы, сформированные на выходе блока формированиякорректирующего сигнала; 16 - импульсы, сформированные на выходе элементасопряжения 10.На фиг,3 обозначены: 17 - ключ;18 - триггер,Устройство работает следующимобразом,Измеряемая величина а с помощьюдатчика угла поворота 1 преобразуется в электрический сигнал, модули"руемый параметр которого, например,напряжение или фаза, изменяетсяпропорционально измеряемой величинеа. Выходной сигнал датчика 1 поступает на вход ЭКП 2, на выходе которого формируется сигнал рассогласования между измеряемой величиной си угловым положением подвижного элемента ЭКП.По сигналу рассогласования блокуправления включает блок перемещения 3,...

Номер патента: 642753

Опубликовано: 15.01.1979

Автор: Шварцман

МПК: G08C 9/00

Метки: код, поворота, угла

...соединенные соответствуюшнм редуктором 4.Блок 16 формирования кола вырабатывает код, пропорциональный углу поворотакодового датчика,Одновременно с вращением кодового дат 0 чика происходит врацение тахогенератора 4,выходные сигналы которого поступают наинтегратор 5, формирующий на своем выходе код, пропорциональный углу поворотаза время между сигналами, поступаюшимис выхода блока 6, которые вырабатываютсяв моменты изменения кола датчика 1. Если кодовый диск точного отсчета оцифрован,например, в .)-коде, то это происходит иаграницах участков младшей дорожки кодового диска, соответствующих съему сигна 20 ла 1 нли О, Таким образом, на выходеинтегратора формируются дополнительныеразряды по отношению к кванту кодовогодатчика.Код...

Номер патента: 642754

Опубликовано: 15.01.1979

Автор: Мтварелишвили

МПК: G08C 9/00

Метки: код, перемещения

...формирователя 5 среднего чувствительного элемента 2. Выходы формирователей 4 и 6 соединены сТаким Образом, предлагаемое устройство позволяет измерять перемещение в прогивоположных направлениях и выдает импульсы в зависимости от направления перемещения на выходах элементов И 11 или 12, что позволяет определить разностное пере. мещение и фиксировать его на реверсивном счетчике, Этд выгодно отличает предлагаемое устройство от известных. Формула изобретения Преобразователь перемещения в код, со.держащий последовательно расположенные три чувствительных элемента, вцходц первого и носледиего чувствительных элементов через формирователи подключены к первым входам триггеров, выходы которых пбдключены к одним входам соответствующих элементов И, к...

Номер патента: 645187

Опубликовано: 30.01.1979

Авторы: Баркан, Дудкевич, Милых, Смирнов, Степанцев, Тюрин

МПК: G08C 9/00

Метки: код, ошибки, поворота, преобразования, угла

...блока 5, управляющего работой элементов устройства, не показаны.Второй вход логического элемента 6 подключен к выходу преобразователя 4,Выходы преобразователя 2 и логическогоэлемента 6 подключены к соответствующимвходам сумматора 7 анализатора текущейпогрешности, содержащего также блок 8хранения расчетного угла, блок 9 хранениядопуска, блок 10 считывания, регистр 11хранения расчетных чисел, буферный регистр 12 хранения текущей погрешности,соединенный со входом блока 13 сигнализации и регистрации ошибки.Причем блоки 8 и 9 соединены с соответствующими входами сумматора 7, другойвход которого соединен с выходом регистра11, вход последнего подключен через блоксчитывания 10 к выходу сумматора, соединенному также с буферным регистром 12. 5 1...

Номер патента: 645188

Опубликовано: 30.01.1979

Авторы: Прошин, Сашкин

МПК: G08C 9/00

Метки: вала, вращения, направления, сигнальное

...выход каждого датчика подключен к одному из выходов В-триггера,На фиг. 1 показана схема сигнального устроиства для определения направления вр ащения.Устройство содержит датчики 1 и 2 оборотов,.О-триггер 3. Информационный и син хронизирующий входы 0-триггера соединены с датчиками оборотов.Устройство работает следующим образом.С выходов датчиков 1, 2 на входы 0-триггера поступают напряжения У, и У 2, сдви- О нутые по фазе на четверть периода (фиг. 2).При одном направлении вращения, например, по часовой стрелке, импульсы напряжения, поступающие на синхронизирующий вход триггера, опережают по фазе импуль сы напряжения, поступающие на информационный вход триггера, т. е. в момент перехода напряжения на синхронизирующем входе триггера из 0...

Номер патента: 645189

Опубликовано: 30.01.1979

Авторы: Лоншаков, Марцинковский, Реймхен, Сидоренко

МПК: G08C 9/00

Метки: вала, код, поворота, угла

...усилителя-огчителя.ль изобретения - повышение точности бразователя,ставленная цель достигается тем, что в бразователь введены два триггера, ые входы которых соединены с соотвующими выходами усилителя-ограния, а выходы подключены к второму и ему входам формирователя временных рвалов,каз 2629/12 Изд.135 Тираж 726 НПО Государственного комитета СССР по делам изобретений 113035, Москва, Ж.35, Раушская наб., д. 4/5 Подписиоярытий ипография, пр. Сапуно Работает преобразователь следующим образом,На выходе фазовращателя 1 формируется синусоидальный сигнал, сдвиг по фазе которого по отношению к опорному сигналу с выхода источника 5 пропорционален измеряемому углу поворота. Выходные сигналы усилителя-ограничителя 2 имеют прямоугольную форму со...

Номер патента: 649006

Опубликовано: 25.02.1979

Автор: Никонов

МПК: G08C 9/00

Метки: код, перемещения

...элементы 2 и 3, выход каждого из которьн 1 вдклниен через формирователи 4 и 5 к дифференцирующим элементам 6 - 9 и к соответ ствующему входу логического блока 10, выходы которого подключены к реверсивному счетчику 11, Выходы первого разряда реверсивного счетчи. ка 11 подключены к одним входам элементов И 12-15, другие входы которых подключены к выходам элементов 6 - 9, а выходы - к другим входам логического блока 1 О.Логический блок 10 состоит иэ инверторов 16 и 17, элементов И 18-25 и элементов ИЛИ 26 и 27, Формирователи 4 и 5 вырабатывают им. пульсные сигналы с фронтом, соответствующим моментам пересечения считывающими элементамн 2 и 3 границ между соседними градациями ходовой шкалы 1. Элементы 6 и 8 вырабатывают сигналы,...

Номер патента: 651386

Опубликовано: 05.03.1979

Авторы: Бархоткин, Богословский, Горностаева, Кондрашов, Недопекин, Преснухин, Топильский, Фролов

МПК: G08C 9/00

Метки: вала, код, поворота, угла

...нуль-органаи через блоки преобразования напряжения в код - ко входам Фазовращателя.Структашная схизма преобразователяпредставлена на чертеже,Преобразойатрль содержит генератор 1 импульсов, выход которого подключен к цифровому синусно-косинусному Формирователю 2. Выходы формирователя 2 подключены к дополнительнымблокам 3 элементов И 3 и 4, к блокам5 и 6 преобразования кода в напряжение. Выходы блоков 5 и 6 подключенык Фазовращателю 7, выход которогочерез нуль-орган 8 подключен к управляющим входам волоков 3, 4 элементов И. Генератор 1 импульсов подключен к делителю 10 частоты, выходыразрядов которого подключены к блоку9 элементов И, а выход старшего раз"ряда - к синхронизирующему входу формирователя 2.-;, Импульсы с генератора 1...

Номер патента: 652592

Опубликовано: 15.03.1979

Автор: Меськин

МПК: G08C 9/00

Метки: код, перемещения

...2, 3, .10 - отстающие чувствительные элементы, 1, 11 и 111 - группычувствительных элементов, имеющих одинаковый интервал расположения.Предложенный преобразователь перемешения в код содержит чувствительный элемент 1 первого (младшего) разряда, опере-жающие чувствительные элементы 2, 3,10,соответствуюших разрядов, отстающие чувствительные элементы 2, 3,10 соответст-вующих разрядов, блоки обработки информации 11, 12, 13, 1 р, 210 р - выходныеразряды двоичного кода преобразователя,диафрагмы 14.В преобразователе для считывания информации в младшем разряде используетсяодин чувствительный элемент 1, а во всехостальных разрядах расположенные симметрично ему опережаюший и отстающий элементы (2 и 2, 3 и 3,10 и 1 О), В...

Номер патента: 658585

Опубликовано: 25.04.1979

Авторы: Габидулин, Степанцев

МПК: G08C 9/00

Метки: вала, код, поворота, угла

...счетчика 4, а на второй и,четвертый входы коммутатора б подаются сигналы со второго и третьего выходов фазорасщепителя 3, первые гармоники 1 циорых пропорциональны з 1 пь 1 и-жяи . При этом первая гармоника выходного сигнала коммутатора б в первую и вторую половины цикла пропорциональна соответственно я 1 па 1 и.-з 1 па 1 и и, проходя через усилитель 7 мощности, подагся на одну из двух статорных обмоток фазовращателя 9, вторая статорная обмотка фазовращателя 9, через усилитель 8 мощности постоянно запитывается первым выходным сигналом фазорасщепнтеля 3, первая:фф гармоника которого пропорциональна сова 1,Выходной сигнал фазовращателя 9 пос-тупает на фильтр 10. в котором ьыделяется 4первая гармоника сигнала, фаза которого...

Номер патента: 658586

Опубликовано: 25.04.1979

Автор: Вершинин

МПК: G08C 9/00

Метки: код, многоканальный
