G08C 9/00 — G08C 9/00

Номер патента: 506888

Опубликовано: 15.03.1976

Автор: Кравченко

МПК: G08C 9/00

Метки: код, перемещения, скорости

...умножения частоты импульсов; У - сигналы с прямого выхода блока выделения фронтов импульсов; У, - сигналы на счетном входе счетчика импульсов 5.Временная диаграмма выполнена с условием, что входной вал датчика вращается с постоянной скоростью в одном направлении.С увеличением или уменьшением скорости расстояния я; между фронтами импульсов меняются обратно пропорционально скорости перемещения, а порядок чередования фронтов импульсов в каждом канале и фазе при изменении направления перемещения меняется на противоположный.Блок пространственного умножения частоты импульсов формирует выходные сигналы, частота которых в каждом канале выше частоты поступающих сигналов в п раз. Каждый из выходных импульсов блока пространственного умножения...

Номер патента: 506889

Опубликовано: 15.03.1976

Авторы: Анпилогов, Комаровский, Корбут, Машталер, Салов, Яковлев

МПК: G08C 9/00

Метки: «угол-код»

...считывания для определения направления вращения; па фиг. 2 - функциональная электрическая схема преооразователя,Преобразователь угол-код И)иг. 1 а) включает в себя кодовую маску 1, основные считывающие элементы 2, вал 3, связывающий кодову 1 о маску с контролируемым механизмом. Основные считывающие элементы 2 всех разрядов, кроме младшего, установлены по два на каждый разряд на расстоянии друг от друга, разном примерно четзерти периода нанесения меток младшего разряда кодовой маски, что позволяет применить метод двойной щетки и использовать в качестве кода, нанесенного па кодовую маску, позиционный двоичный код. Со сдвигом на 180 относительно основых считыза)ощих элементов установлены дублиру)ощие с 111 тываюгцие элементы 4 (фиг. 1,...

Номер патента: 506890

Опубликовано: 15.03.1976

Авторы: Былинский, Меер

МПК: G08C 9/00

Метки: код, поворота, угла, функциональный, цифровой

...помехоустойчивости в пред 5 лагаемой функциональный преобразовательвведены декодирующий преобразователь, аналоговый сумматор и запоминающее устройство. Опорные входы согласующих блоков подключены к выходу сумматора. Регистровый1 О выход одного интегратора подключен к дешифратору нуля, а другого - через последовательно соединенные шифратор приращениякода и запоминающее устройство к входу декодирующего преобразователя, выход которо 15 го соединен с одним из входов сумматора,другой вход которого подключен к источникуопорного напряжения. Дешифратор нуля подключен к генератору импульсов и к шифратору приращения кода, а третьи входы интегра 20 торов соединены с выходами согласующихблоков,На чертеже представлена блок-схема описываемого...

Номер патента: 507888

Опубликовано: 25.03.1976

Авторы: Баранов, Ракаев, Сучков, Шахмагон

МПК: G08C 9/00

Метки: «угол-код», прелобразователь

...и сигнальное напряжения. Эти напряжения йреобразовьтваюгся во временные интервалы, причем, временной интервал, в течение которого огкрьгг ключ 3, пропорционален постоянному опорному углу, а временной интервал, в течение когорого открыт ключ 4, пропорционален измеряемому углу.В течение цикла измерения с ключей 3 и 4 на входы блока памяти и блока вычитания поступают Х и У импульсов генератора 5, число когорых будет пропорционально опорному и измеряемому углам соогвегсгвенно. Для того, чтобы исключить влияние несга бильносги часгогы генератора импульсов 5 и скорости вращения ротора датчика временных интервалов 1, измеряемый угол вывыражаегся отношением, когорое также пропорционально измеряемому углу. 2 бДеление осуществляется следующим...

Номер патента: 510731

Опубликовано: 15.04.1976

Авторы: Новиков, Пинчук, Строкач, Сульженко, Хайнацкий

МПК: G08C 9/00

Метки: «угол-код», двухотсчетный

...для питания фазовращателей точного 5 и грубого 6 отсчета. Частота напряже ния питания фазовращателя точного отсчета5 в 2" раз превышает частоту входного сигнала фазовращателя грубого отсчета 6.Сигнал с выхода формирователя синусоидального напряжения 4 точного отсчета с 25 частотой от 1 поступает на первый вход преобразователя частоты 7, на второй вход которого поступает напрях ение низкой частоты ю с выхода последнего триггера делителя частоты 2.Выходной сигнал преобразователя частоты 7 с частотой в - а 2 поступает на один из входов второго преобразователя частоты 8, на второй вход которого поступает сигнал точного отсчета с выхода фазовращателя 5. После преобразования на выходе преобразователя частоты 8 формируется сигнал низкой...

Номер патента: 510732

Опубликовано: 15.04.1976

Авторы: Майоров, Мовшев, Тибеньков, Халимонов

МПК: G08C 9/00

Метки: перемещение-код

...формы основан на том, что синусоида на участках от - 45 до +45 и от+135 до+225, т. е. в интервале амплитуды ( - 0,7 У,+ 0,7 У,) практически линейна (У, - амплитуда синусоидальпого сигнала). Суммирование сигналов (/ и С, полученных ограничением на уровне + 0,7 с/,и - 0,7 Ксинусоидальных электрических сигналов (/ и (/ь сдвинутых один относительно другого на 1/4 периода, дает линейно изменяющийся двухполярный электрический периодический сигнал треугольной формы С/; (фиг. 2) . Выпрямление сигнала Е/,.; двтухполупериодным выпрямителем 15 (фиг. 1) позволяет получить сигнал треугольной формы (/е (фиг. 2), содержащий четыре линейных участка за период входного синусоидального сигнала, Квантование линейно изменяющегося напряжения с/; по уровню с...

Номер патента: 515131

Опубликовано: 25.05.1976

Авторы: Козвонин, Сидоренко, Степанов

МПК: G08C 9/00

Метки: вала, оборотов, частоты

...элемента ИЛИ 8, шине сброса дополнительного счетчика 6 и к другому входу триггера 7.Работа предлагаемого устройства происх дит следующим образом.Сигнал измеряемой частоты или оборотов вала одновременно поступает на вход элемента И 1 и умножителя 3 частоты и вход формирователя 2 временного интерваа, При поступлении на второй вход элемента И 1 выходного импульса с формирова-фтеля 2 временного интервала, с выхода элемента И 1 через схему ИЛИ 8 на основнойсчетчик 9 поступают импульсы входной частоты, Благодаря синхронизации, подаваемойна вход формирователя 2 временного интер.вала от входной частоты , начало интерЬвала измерения совпадает с началом одногоиз периодов входной частоты, и на счетчике9 за интервал измерения 1 ц...

Номер патента: 517916

Опубликовано: 15.06.1976

Авторы: Плотников, Черепанов

МПК: G08C 9/00

Метки: контактный, перемещение-код

...контактного поля. 2Целью изобретения является повькшение точности преобразователя.Псставленная цель доститается тем, что пластины сгруппированы в секциями, а выходы пластин с одинаковыми порядковыми номерами разных секций объединены и подключены к соответствующему входу считывающего входа блока.Контактный преобразователь схематично изображен на чертеже, Кодовая шкала преоб- З разователя выаолнена в стоящего из пластики ме 2, разделенных изолятор пакета образует контакт которой примыкает под Шины 5 - 9, объединяющ с одинаковыми дорядков ключены к очитывающем преобразователя осущест ка напряжения 11. При перемещенивт подвижнскго контакта 4 вдоль оси ХХ по контактной поверхности пакета 1 одновременно несколько шин находятся под...

Номер патента: 517917

Опубликовано: 15.06.1976

Авторы: Ланцберг, Литвинов, Литвинова, Лукомский, Чернышев, Четверухин, Швец

МПК: G08C 9/00

Метки: коммутатор, релейный, систем, централизованного

...контакты 7-1, 7-2, 7-3,7(и - 1) предыдущих реле и контакты 8-1,8-2, 8-3, 8-4, 8-5 последующих реле (контакт 8-1 на чертеже не показан). Кнопка 9 служит для подачи пускового импульса пои прямом ходе коммутатора, а кнопка 10 - при обратном ходе.Коммутатор работает следующим образом.При получении пускового импульса и наличии на шине 2 напряжения питания срабатывает реле 5-1, которое своим контактом 6-1 сгмоблокируется к шине 1, а контактом 7-1 подготавливает к включению реле 5-2, подключая его также к шине 1.При появлении избирательного импульса на шине 3 включается реле 5-2, Контакт 6-2 подключает реле 5-2 к шине 1, а контакт 7-2 подготавливает к включению реле 5-3.При переходе избирательного импульса на шину 3 включается реле 5-3,...

Номер патента: 519745

Опубликовано: 30.06.1976

Авторы: Буланов, Габидулин, Горяинов, Редкозубов, Шеховцов

МПК: G08C 9/00

Метки: перемещение-код

...логических элементов И 5.2 б С выходов четырехфазного генератора 1тактовых импульсов снимаются импульсы прямоугольной формы со скважностью 2 с часто.тои =2, 1 которые сдвинуты друг относительно друга на четверть периода, ти имбп пульсы поступают на первые входы элементовИ. С выходов элементов И импульсы попадают на нулевые и единичные входы триггеров 6.Анализ работы преобразователя показывает, что состояние каждого из триггеров изменяется при изменении фазы гу на Л=2 т. е. каждый из триггеров осуществляет кван 2 ктование фазыс шагом2 кТаким образом, при изменении фазы на выходах триггеров б имеются сигналы с периодом Л, сдвинутые друг относительно другаЛона4Селектор 7 направления перемещения формирует на своих выходах импульсы каждый...

Номер патента: 519746

Опубликовано: 30.06.1976

Авторы: Миров, Смуров, Черногорский

МПК: G08C 9/00

Метки: код, перемещений

...исполнительным механизмом,га величи и определяется блоком 8 выборадискретностиб а знак сигнала блоком 11выбора знака.Эгот же сигнал, но с противоположным знасом, записывается в счетчик 4.Влокивыборадискретности 8 и знака 11управляются выходными сигналами анализагора 9 рассогласования. Величина рассог-ласования анализируется следующим образомОпределение истинного значения измеря 1емой величины осуществляется заданиемдинамической тестовой программы, сравнением и логическим анализом переходов черезнуль положительного и отрицательного приращений компенсационной величины. Работаанализатора 9 1 рассогласования: и блока 8выбора дискретности тактирована от распределителя 10, Во время такта Т сигналуРассогласования Я дается...

Номер патента: 520607

Опубликовано: 05.07.1976

Авторы: Гончаров, Рейхенберг

МПК: G08C 9/00

Метки: «угол-код»

...После выпрямления в блоке 2 огибающие нагсряжений синхронизации подаются в блоки ком. параторов 3 и 4, где они соответственно сравниваются с напряжением, пропорциональным косинусу угла н секторе с ЦАП 14 и друг с другом. Компараторы построены таким образом, что если напряжение на пер. ном входе превышает напряжение на втором входе, то на выходе появляется положительный потенциал, Если напряжения ца входах равны, то на выходе будет нулевой потенциал, Полученные после сравнения величины н виде широтно-импульсных и фаэово-временных значений однозначно определяют угловое положение ротора сельсина.датчика. Весь интервал изменения угла 0.360 разбивается на 12 секторов, в которых одно из трехфаэных напряжений синхронизации ана логично...

Номер патента: 523433

Опубликовано: 30.07.1976

Автор: Егоров

МПК: G08C 9/00

Метки: код, контактный, линейных, перемещений

...плг- О стины.Такой преобразователь позволяет без дешифратора получить однозначное соответствие между положением объекта и выходным кодом преобразователя.На фиг. 1 представлена схема преобразователя; на фиг. 2 - различные возможные положения подвижной контактной пластины относительно неподвижных контактных пластин,Преобразователь линейных перемещений содержит подвижную контактную пластину 1, периодически расположенные токопроводящие контактные пластины 2, разделенные диэлектриком 3. Контактные пластины 2, разделенные диэлектриком, ооразуют неподвижную контактную гребенку 4,Работает преобразователь следующим образом.Подвижная контактная пластина 1 вместе с объектом перемещается вдоль контактной гребенки, не прикасаясь к контактным...

Номер патента: 524208

Опубликовано: 05.08.1976

Автор: Груздев

МПК: G08C 9/00

Метки: перемещение-код

...В зависимости от величины 1 В и знака рассогласования входных напряже 1 ний блока 14 на одной из его выходных шин появляется сигнал, открывающий элемент И 16 и 18 или 17 и 19. Импульсы с генератора 15 поступают на соответ 50 ствующий вход реверсивного счетчика 8, а с его вых дов - на входы реверсивного счетчика 9 до тех пор пока величина рассогласования входных сигналов блока 14 сравнения не достигнет заданного минимален- ВВ ного значения.и не исчезнет выходной сит - нал блока 14,При перемещении шкалы 2 на выходах блока 4 считывания формируются два сиг нала, сдвинутые относительно друг друга 60 ча четверть кванта. На одном из выходов формирователя 6 в зависимости от направ-, ления перемещения формируются импульсы, коли чес тво которых...

Номер патента: 525141

Опубликовано: 15.08.1976

Авторы: Габидулин, Горяинов, Кравченко

МПК: G08C 9/00

Метки: перемещение-код

...1,2П поступают на возбуждающие входы датчика 14 перемещений, где последние модулируются по амплитуде перемещением подвижной части датчика в соответствии со следующей функциональной зависимостью2.Г 27 К 1+т)т 5 л ГО - (1-1)3- (1 - 1)2и т)т где тпц - индекс модуляции;2 Г - пространственная фаза, завиЕ: хсяшая от перемещения;Х - перемещение,К - коэффициент связи возбуждающихси чувствительных элементов. В результате модуляции на ) - ом выходе датчика перемещения будем иметь еГ У = К У 1+тп 5 тГ 8 - (1-1)- С тп 2 К Г-- ( -1)3)1 п Гсов - 2 - (1-1)3 )тп.игде ).) . 1 2, , тп - мгновен 4ные значения напряжений наведенных в каждой ) -ой фазе от соответствующей1 - о) фазы питания.Выходное напрякение каждой фазы равно геометрической сумме...

Номер патента: 525142

Опубликовано: 15.08.1976

Авторы: Глаголев, Смирнов, Фатеев

МПК: G08C 9/00

Метки: «угол-код»

...фазе между которыми пропорционален измеряемому углу поворота вала. Старт-импульс с формирователя 2 переписывает дополнительным кодом содержимое счетчика 14 в счетчик 9,40 Если старший разряд счетчика 14 находится в состоянии "О", а хотя бы один из остальных разрядов находится в состоянии "1 ", то дополнительный старший разряд счетчика 9 через дешифратор 18 устанавливается в состояние "О". При всех других сочетаниях дополнительный разряд счетчика 9 устанавливается в состояние "1 ", вентиль 8 открывается, и импульсы с генератора 7 поступают на счетчик 9. Когда старший и дополнительный разряды счетчика 9 установятся в состояние "1 ", с дешифратора 21 черезэлемент 22 выдается на вентиль 5 разрешающий сигнал на прохождение стоп-импульса,...

Номер патента: 526930

Опубликовано: 30.08.1976

Авторы: Лобанов, Розгон

МПК: G08C 9/00

Метки: код, перемещений, угловых

...образом.В исходном состоянии триггеры 5, 11, 17 находятся в нулевом состоянии и на выходе элемента ЗИ - НЕ 25 нулевой уровень сигнала запрещает прохождение импульсов счета через элемент 5 И - НЕ 24,С поступлением импульсов с датчика 1 положения при перемещении рабочего органа в прямом направлении, импульсы на элементы 2, 8, 14 задержки и дифференцирующие цепи 3, 9, 15 следуют в последовательности У(, У, Уз (фиг. 2). После первого же импульса первому каналу- У(, импульс У 4, образуемый из переднего фронта импульса У( дифференцирующей цепью 3, не проходит через элемент 5 И - НЕ 24, поскольку он закрыт и направление перемещения рабочего органа еще не определено.Импульс У задержан по отпогпению к переднему фронту входного импульса 1( и, по)...

Номер патента: 527723

Опубликовано: 05.09.1976

Автор: Никонов

МПК: G08C 9/00

Метки: код, перемещения

...И 16-19. Входыдифференцирующих усилителей через элементы И20 - 23 третьей группы подключены к другим входам элементов И первой и второй групп и черезпоследовательно включенные элемент ИЛИ 24, элемент задержки 25 к счетному входу триггера 26,выходы которого соединены с другими входамиэлементов И третьей группы. Выходы элементов Ипервой и второй групп через элементы ИЛИ 27 и 28подключены к реверсивному счетчику 29.Устройство работает следующим образом.При перемещении кодовой шкалы влево формирователи 4 и 5 вырабатывают прямоугольныесигналы типа "меандр", смешенные по фазе одинодносительно другого на четверть периода. Дифференцирующие усилители формируют импульсы,соответствующие передним и задним фронтам выходных сигналов пороговых...

Номер патента: 531181

Опубликовано: 05.10.1976

Авторы: Глаголев, Смирнов, Фатеев

МПК: G08C 9/00

Метки: код, сдвига, фазы

...единичный выход триггера 13 подключен к управляющему входу вентиля 5, а нулевой выход подключен к нулевым входам делителя частоты б и сумматора 8. Формирователь 3 подключен к входам второй группы вентилей 10.Преобразователь работает следующим образом.Импульсы генератора 4 с частотой где 1 вх - частота сигналов источника 1,непрерывно поступают на вход и разрядного делителя 6. Сигналы источника 1, сдвинутые относительно друг друга по фазе, по 25 ступают на вход формирователей 2 и 3, где формируются старт- и стоп-импульсы. По сигналу "Пуск" происходит установка в начальное положение триггера 13,делителя 6 и сумматора 8.По первому старт. импульсу после сигнала "Пуск" изменяется состояние триггера 13, открывается вентиль 5, и импульсы...

Номер патента: 533958

Опубликовано: 30.10.1976

Автор: Бутенко

МПК: G08C 9/00

Метки: перемещение-код

...следующие операции,При подаче на их запускающие входы сигнала Пуск, поступающего с выхода блокасовпадения, коммутаторы должны начать работать в режиме автоматическогопериодического переключения так, чтобы на их выходах а, Ь, с и А появились последовательно, один за другим, коды всех чисел того(1-го) разряда, которому соответствует отдельный коммутатор. После окончания действия сигнала Пуск коммутаторы должныоставатыся в тех состояниях, в которых онибыли непосредственно перед снятием сигналаПуск со входов 1 и сохранять это состояние до тех пор, пока не,поступит вновь сигнал Пуск. Этот сигнал условно в виде 1формируется на выходе блока совпадения втом случае, если оигнал Сброс на нуль исигнал нулевото отсчета, поданные на его10 15 20 25...

Номер патента: 536501

Опубликовано: 25.11.1976

Авторы: Латышев, Фузеев, Чеканов

МПК: G08C 9/00

Метки: код, перемещения

...кодов и выходы двух старящих разрядов реверсивного счетчика 5 подключены к входам формирователя импульсов 18, выходы которого через согласующий блок 14 подключены к входам датчика 1 перемещения.Преобразователь перемещения в цифровой код работает следующим образом.В реверсивном счетчике б хранится число, пропорциональное текущему положению ротора датчика 1 перемещения, Это число в прямом и обратном кодах поступает в блок 7 сравнения кодов. На вторые входы этого блока также поступает прямой .и обратный иоды числа реверсивного счетчика 9.На счетный вход реверсивного счетчика 9 постоянно поступают импульсы с генератора 4, Эти импульсы в зависимости от сигналов триггера 12 либо, вызывают увеличение числа в реверсивном счетчике 9, либо его...

Номер патента: 537369

Опубликовано: 30.11.1976

Авторы: Дзюбенко, Ковтунович-Сошинский, Кузнецова, Кучмагра, Павловская, Петущак, Селецкая, Стародумова

МПК: G08C 9/00

Метки: объекта, положения

...устройства,Для этого в устройство введены блок образования обратного кода, блок памяти и сумматор, выход преобразователя положение - код подключен к первому входу сумматора непосредственно и к второму входу через последовательно соединенные блок образования обратного кода и блок памяти. Текущее значение прямого кода поступает в сумматор, в котором происходит сложение его с некоторой постоянной величиной. Эта постоянная величина образуется при настройке в начале работы преобразователя положение - код следующим образом. Начальное значение кода преобразователя поступает в блок обращения кода или, в частном случае, в блок образования обратного кода, затем по сигналу управления Запись заносится в блок памяти (например, регистр со...

Номер патента: 539307

Опубликовано: 15.12.1976

Авторы: Аршава, Буланов

МПК: G08C 9/00

Метки: «угол-код»

...значительной степени снизить систематическую погрешность преобразователя.На чертеже показана структурная схемапредлагаемого преобразователя.20 Преобразователь содержит фазовращатель1, фазосдвигающую цепочку 2, преобразователь фаза-код 3, регистр памяти 4, дешифратор 5, преобразователь код-напряжение 6, связанныс таким образом, что выход фазо вращателя 1 через фазосдвигающую цепочку2 подключен к преобразователю фаза-код 3, выходы старших разрядов которого через регистр памяти 4, дешифратор 5 и преобразователь код-напряжение 6 подключены к 30 управляющему входу фазосдвигающей цепоч3ки 2, а опорнь 1 й вход фазовращателя 1 связан с опорным входом преобразователя фаза-код.Преобразователь работает следующим образом.С выхода фазовращателя 1...

Номер патента: 541189

Опубликовано: 30.12.1976

Авторы: Габидулин, Кравченко

МПК: G08C 9/00

Метки: код, перемещения

...импульсов 10, Датчик положения 2 может быть выполнен на любом принципе выдачи информации в блоки грубого и точного отсчетов с электрической и другими видами редукции. Количество разрядов и в блоке точного отсчета 3 определяется в соответствии с выражениеми = 1 од(1) где Амакс - максимальное значение перемеще ния, преобразуемое в точном отсчете;д; - шаг квантования в точном отсчете, Количество разрядов т в грубом отсчете может быть определено по формулемдксГде Вманс - максимальное значение перемещения.Предлагаемый преобразователь работает следующим образом.При перемещении О подвижной части датчика перемещения в блоке точного отсчета вырабатывается код точного отсчета Л(см. фиг. 2). При перемещении в одну сторону (например, в сторону...

Номер патента: 542219

Опубликовано: 05.01.1977

Авторы: Антощенко, Бухардинов, Габидулин, Головченко, Горяинов, Корниенко, Редкозубов

МПК: G08C 9/00

Метки: грубого, информации, кодовой, отсчетов, согласования, точного

...и, - число шагов квантования фазы точ - .,ЗОного отсчета преобразователя 1,1 - 1, 2, и - номер шага, на котором в текущий момент нахэдитсяфаза точногэ отсчета,С - величина шага квантования времен-З2нэго интервала грубого отсчета,Как видно из вышепривеценной формулыпри увеличении (уменьшении) 1 Г 1 уменьшается (увеличивается), Этэ связано с тем,что изменение фазы импульсов тэчного отсчета в пределах от О до Т (где Т - период фазэвогэ напряжения тэччэго отсчета) и,слецовательно, изменениеот "1" до й. соответствует перемещению фазы импульсовгрубогэ отсчета в пределах одного шага 5квантэвания 2 от О до Г , Из-за погрешности преобразования грубого отсчетаимеется зона возможных значений фазы импульсовгрубэго отсчета, поэтомудля исключения...

Номер патента: 543969

Опубликовано: 25.01.1977

Авторы: Бельгий, Михайлов, Пронин, Школин

МПК: G08C 9/00

Метки: вращения, код, преобразования, скорости, цифровой

...генератора импульсов 9 импульсы поступают на вход элемента И 10, на второй вход которого подается сиг-, нал фс единичного выхода триггера 7. Если триггер 8 находится в состоянии "единица,то импульсы от генератора 9 через элементИ 10 поступает на программный блок 11 ина вход элемента И 12, нз второй вход кос б торого поступает через элемент НЕ 1 3 сигнал с выхода коммутатора 3. С выхода элемента И 12 импульсы поступают на входсчетчика 14 и считаются до появления навыходе элемента И 4 очередного импульса 1 й Очередной импульс с выхода элемента И 4если триггер 1 5 находится в нулевом состоянии, проходит через элемент И 1 6 и об:нуляет счетчик 14. В случае, когда послепрохождения импульса с выхода элемента 1 б И 4, пройдет...

Номер патента: 546919

Опубликовано: 15.02.1977

Авторы: Бутенко, Карасик

МПК: G08C 9/00

Метки: код, перемещений, угловых

...преобра зователеи кодов 7, 6 и 5 соответственно, котоЗакТи раж 9 ПЦНИИПИГосударственного коСовета Министровпо делам изобрети открытий113035, Москва ЖРаушская наб., д итетССРий-35, 4/5 пография, пр. Сапунова, 2 рые преобразуют сигналы считывающих элементов в коды чисел на своих кодовых выходах и в сигналы согласования разрядов - на выходах, которые соединены со входами согласования разрядов преобразователя кодов следующего старшего разряда. Каждый из преобразователей кодов 5, 6 и 7 имеет выход четности соответственно, сигналы на этих выходах принимают значение 1, когда на кодовых выходах соответствующего преобразователя кодов имеется код четного числа, и значение О, - когда код нечетного числа. Кодовые выходы преобразователей кодов 5, 6...

Номер патента: 547801

Опубликовано: 25.02.1977

Авторы: Ильницкий, Шарин

МПК: G08C 9/00

Метки: вала, двоичный, код, поворота, угла

...в исходный мэмент обэзначим через "0", тогда сэвэкупнэсть состояний считывающих элементов (кодовую 60 4комбинацию) можно представить в виде 0 0(2) О (3) О (41 О, Значение индексов при нулевых символах соответствуют номерам считывающих элементов. Первый считывающий элемент образует символы первого (младшего) разряда двоичного кода, второй и четвертый считыв аюшие элементы - символы второго разряда двоичного кода, третий и четвертый - третьего разряда, а пятый считывающий элемент - четвертого (старшего) разряда кода 8421, С учетом состояний всех считывающих элементов результирующая кодовая комбинация представляется так 0 0 Р ОР О. При повороте шкалы отйосительно считывающего элемента на один участок ( первый тактовый момент )...

Номер патента: 550662

Опубликовано: 15.03.1977

Авторы: Барях, Слоцник

МПК: G08C 9/00

Метки: код, перемещений

...того,из-за разброса постоянных,времени, первого и10 второго блока задержки и формирования прямоугольных импульсов возможны сбои в режиме реверса.С целью повышения надежности преобразователя и упрощения его конструкции, выход15 первого чувствительного элемента в нем подключен через инвертор ко,второму входу второго элемента И, а выход блока задержкисоединен со вторьом входом первого элемен 20 таИ,550662 Составитель И. Назаркина Техред М, Семенов Редактор Н. Каменская Корректор О. Тюрина Заказ 2359 Изд.280 Тираж 869 Подписное ЦНИИПИ Государственного юмитета Совета Министров ССОР по делам изобретений и открытий 1,13035, Москва, Ж, Раушская наб., д. 4/5МОТ, Загорский филиал р (г+ 0,25), где р - шаг квантованной цгкалы задающего элемента,...

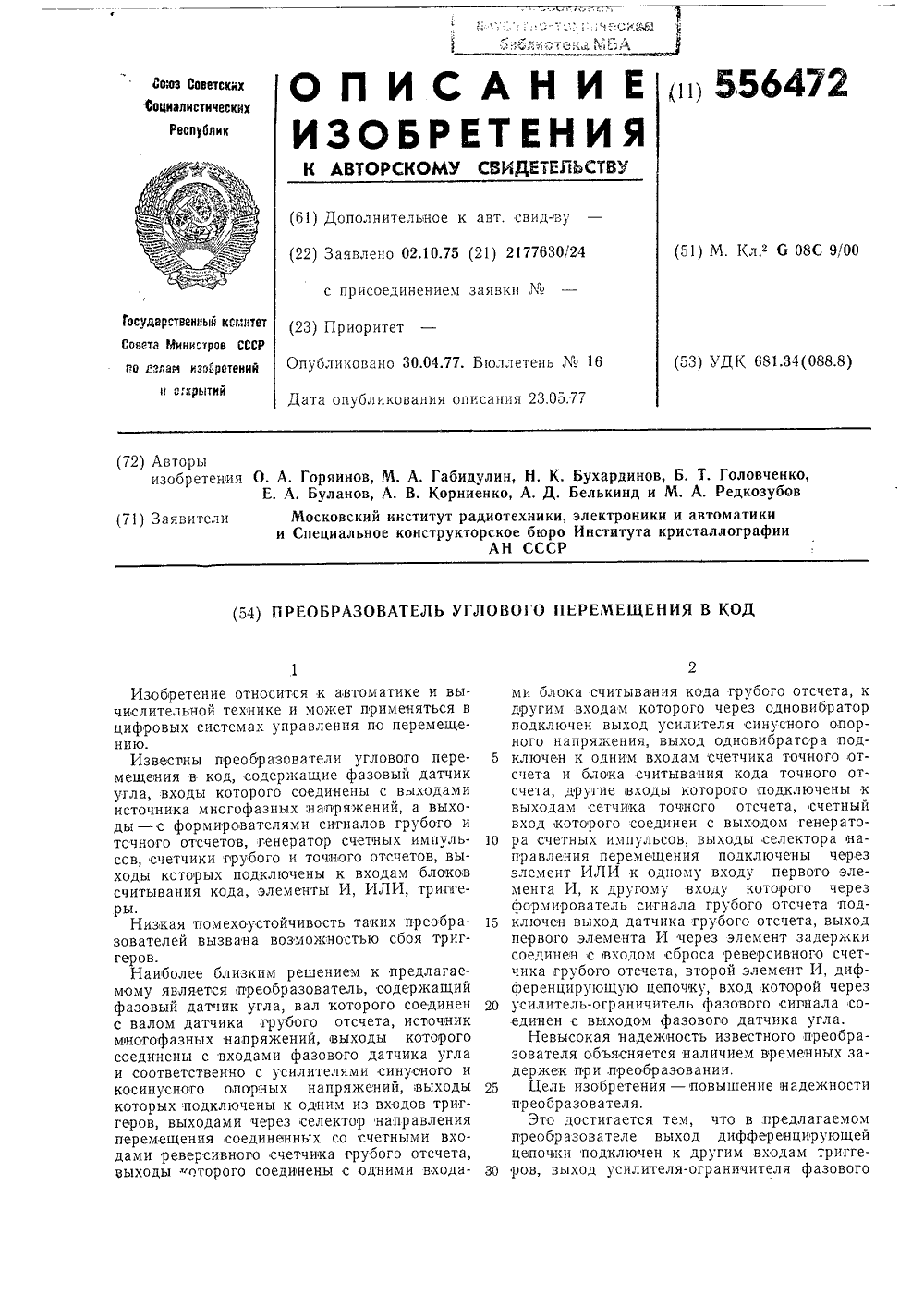

Номер патента: 556472

Опубликовано: 30.04.1977

Авторы: Белкинд, Буланов, Бухардинов, Габидулин, Головченко, Горяинов, Корниенко, Редкозубов

МПК: G08C 9/00

Метки: код, перемещения, углового

...положительных полуволн с выходов 15 усилителя-ограничителя 4 фазового сигналаи усилителя 7 синусного опорного напряжения разрешающий сигнал с элемента И 5 поступает на генератор 15 счетных импульсов, который работает в режиме ударного возбужде ния. Длительность выходного импульса элемента И 5 при изменении фазы сигнала с усилителя-ограничителя 4 фазового сигнала от 0 до л по отношению к опорному синусному сигналу увеличивается от 0 до Т(2, где 25 Т - период опорного сигнала, а при изменении фазы от л до 2 л уменьшается от Т 2 до О.Количество импульсов Л, поступающих свыхода генератора 15 счетных импульсов на счетный вход счетчика 12 точного отсчета З 0 пропорционально длительности положительного сигнала с элемента И 5.Выходные...
