Номер патента: 1752421

Опубликовано: 07.08.1992

Автор: Фузеев

МПК: B02C 18/30

Метки: измельчения, решетка, устройству

...6 решетки отверстия выходят на концентрический ряд 7, диаметр которого больше диаметра концентрического ряда 3 на входной стороне 4. Таким образом, отверстия расположены под углом к горизонтальной оси диска и к горизонтальной оси шнека в устройстве,Отверстия могут быть выполнены как цилиндрическими, так и конусными, расширяющимися в сторону выхода продукта для облегчения прохода измельченной массы,Расстояние между центрами отверстий Н 2 на выходной стороне решетки значительно превышает расстояние между центрами отверстий Н 1 на входной стороне, Для обеспечения достаточной механической3" прочности решетки перемычки между отверстиями на выходной ее стороне имеютдостаточную ширину НЗ.Решетка имеет буртик 8 для ее крепле 5 ния, выемку...

Номер патента: 1443113

Опубликовано: 07.12.1988

Авторы: Зубрилов, Коц, Новиков, Фузеев

МПК: H02P 6/08, H02P 6/22, H02P 6/24 ...

Метки: вентильным, электродвигателем

...к входуширотно-импульсного модулятора 1. Устройство работает следующим образом.При наличии на входе устройства управления бесконтактным двигателем постоянного тока положительного сигнала управления протекает ток через второй диод 7, При этом появляется положительный сигнал на входе второго компаратора 9 и на втором сумми" рующем входе 14 сумматора 10. Наличие положительного сигнала на входе компаратора 9 приводит к его срабатыванию, на его выходе появляется сигнал, соответствующий логической "1", который подается на четвертый вход блока 2 логики, по которому задается правое направление вращения, При положительном сигнале на входе 14 сумматора 10 на его выходе появляется напряжение, пропорциональное управляющему сигналу П ....

Номер патента: 1422353

Опубликовано: 07.09.1988

Авторы: Зубрилов, Коц, Фузеев

МПК: H02P 6/24

Метки: бесконтактного, двигателя, постоянного, противовключением, торможения

...Под межкоммутационным интервалом понимается угол поворота ротора синхронной машины, при котором комбинация сигналов датчика положения ротора остается неизменной. Начало фазы В-Ь подключается к плюсу источника питания, а ее конец - к минусу источника питания, Ток, протекая по этой фазе обмотки, создает магнитный поток Ч(сплошная линия, фиг. 1).Магнитный поток якорной обмотки, взаимодействуя с магнитным потоком полюсов ротора 2, создает момент, который стремится повернуть ротор 2 так, чтобы угол 0 стал равным О, т.е, создаваемый момент стремится совместить ось полюса ротора 2 с вертикальной осью.Таким образом постоянный ток пропускают по фазе В-Ь такого направления, что создаваемый этой Фазой магнитный поток и магнитный поток...

Номер патента: 990630

Опубликовано: 23.01.1983

Авторы: Бодрова, Фузеев

МПК: B66C 1/10

Метки: рым-болт

...оси стержня 1 (фиг. 1), диаметр кольца перпендикулярен к оси стержня 1 (фиг. 2).Если рым-болт устанавливают в груз сверху и груз поднимают, или если рымболт устанавливают в груз сбоку и груз перемещают горизонтально, то кольцо 4 устанавливают в первое положение (фиг. 1). Если рым-болт устанавливают в груз сбоку и груз поднимают, или если рым-болт устанавливают в груз сверху и груз перемещают горизонтально, то кольцо 4 устанавливают во второе положение. Для установки кольца 4 в первое положение отверстие 6 на кольце 4 совмещают с осевым отверстием 7 в стержне 1. для установки кольца 4 во второе положение отверстие 5 на кольце 4 совмещают с осевым отверстием 7 в стержне 1.Затем крепежный элемент 8 предварительно так, чтобы он не выходил...

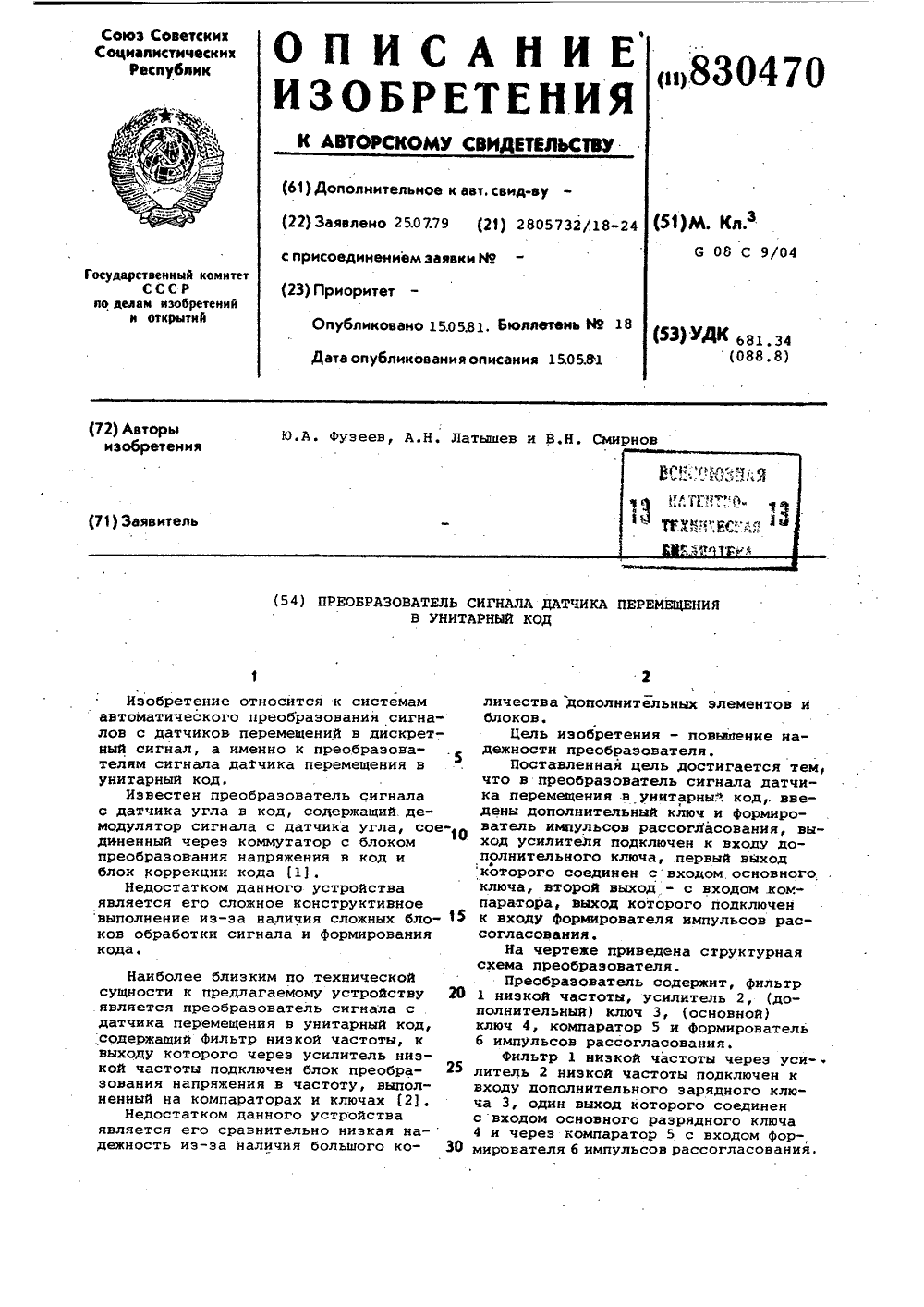

Номер патента: 830470

Опубликовано: 15.05.1981

Авторы: Латышев, Смирнов, Фузеев

МПК: G08C 9/04

Метки: датчикаперемещения, код, сигнала, унитарный

...перемещения в унитарныйсодержащий фильтр низкой частотывыходу которого через усилителькой частоты подключен блок преобзования напряжения в частоту, выненный на компараторах и ключахНедостатком данного устройствявляется его сравнительно низкаядежность из-эа наличия большого к полнительных элементов и-35, Раушская наб. Тираж НИИПИ Госуд по делам Москва, ЖПодписноеСССРий 1303 филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Преобразователь работает, следующим образом.Сигнал с выхода датчика перемещения поступает на фильтр 1 низкой частоты, пропускающий первую гармонику сигнала, усиливается в усилителе2 низкой частоты и поступает на разрядный ключ 3, состоящий иэ транзистора и конденсатора. Транзисторстробируется импульсом и открываетсяв...

Номер патента: 709111

Опубликовано: 15.01.1980

Авторы: Завольский, Кутергин, Фузеев

МПК: B01D 17/028, C02F 1/40

Метки: двух, действия, жидких, неоднородных, непрерывного, разделения, сепаратор, фракций

...тем, что в верхней части входного патрубка и сосуда отвода легкой фракции выше штуцера отвода легкой фракции выполнены отверстия, соединяющие полости входного патрубка и обоих сосудов.На чертеже показан предлагаемый сепаратор, Сепаратор состоит из приемной камеры 1 с фильтром 2 и штуцером 3, двух вертикальных сообщающихся сосудов 4 и 5, имеющих общую перегородку б, недоходящую до дна, штуцер слива 7, входной патру" бок 8 с жиклером 9, штуцер 10 отвода легкой фракции и штуцер 11 отвода тяжелой фракции. Входной патрубок имеет отверстие 12, а перегородка - отверстие 13.Устройство работает следующим образом. Смесь жидкостей поступает в приемную камеру 1 с фильром 2, проходит через жиклер 9 и через входной патрубок 8 поступает в сосуд...

Номер патента: 637843

Опубликовано: 15.12.1978

Авторы: Латышев, Фузеев

МПК: G08C 9/00

Метки: код, перемещения

...11 импульсов, выход которого подключец к второму входу элемента И 5. Принцип работы преобразователя основан на амплитудном режиме работы датцун ка перемещения, который характеризуется тем, что на входы датчика подается система гармонических напряжений, амплитуда которых пропорциональна синусу и косинусу перемещения, хранящегося в реверсивном счетчике 7. При этом, если это перемещение равно перемещению ротора относительно статора, то выходной сигнал датчика равен нулю ц следящая система находится в состоянии равновесия. Если сигнал иа выходе датчика не равен нулю, то на выходе усилителя-формцрователя 3 появляются импульсы, которые изменяют число в реверсивном счетчике 7 до тех пор, пока этот сигнал не станет нулевым. Формирование...

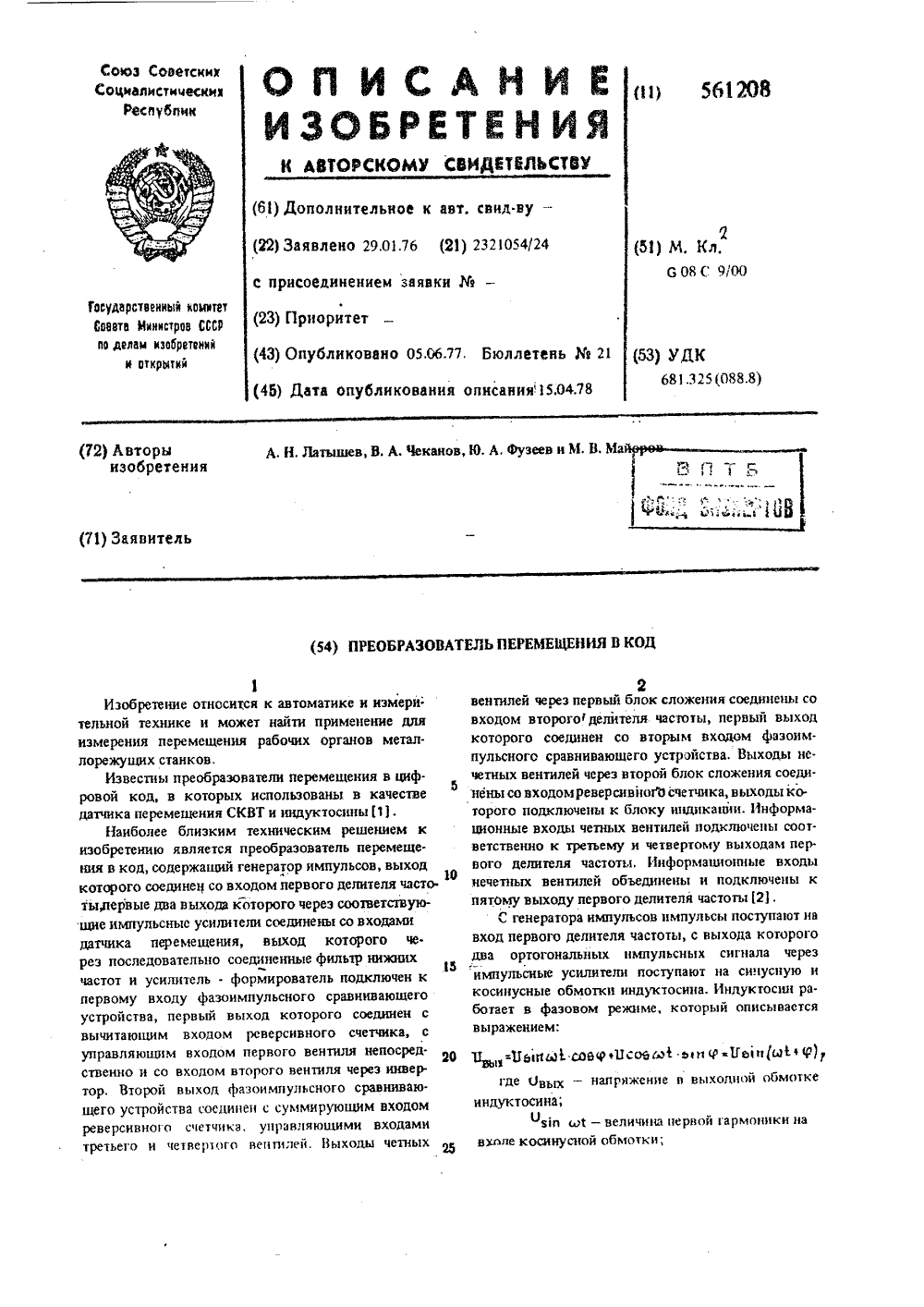

Номер патента: 561208

Опубликовано: 05.06.1977

Авторы: Латышев, Майоров, Фузеев, Чеканов

МПК: G08C 9/00

Метки: код, перемещения

...к счетному входу делите.ля частоты 16, первый выход которого подключен ко второму входу устройства 8, Выходы венти.лей 9,14 через блоки сложения 17 подключены к счетному входу счетчика 10, выходами соединенного с устройством индикации 18, Выход блока сложения 17 подключен к счетному входу счегчи.4 О ка 19, установочный вход которого соединен совторым выходом делителя частоты 16 и входом блока сложения 20, второй вход которого соединен с выходом счетчика 19. Выход блока сложения 20 подключен к третьему входу фазонмпульсной сле дящей системы (ФИСС).Преобразователь работает следующим образом.Яа вход делителя частоты 2 поступает сигнал сгенератора 1. С первого н второго выходов дели.теля частоты 2 импульсные сигналы, имеющие форму...

Номер патента: 536501

Опубликовано: 25.11.1976

Авторы: Латышев, Фузеев, Чеканов

МПК: G08C 9/00

Метки: код, перемещения

...кодов и выходы двух старящих разрядов реверсивного счетчика 5 подключены к входам формирователя импульсов 18, выходы которого через согласующий блок 14 подключены к входам датчика 1 перемещения.Преобразователь перемещения в цифровой код работает следующим образом.В реверсивном счетчике б хранится число, пропорциональное текущему положению ротора датчика 1 перемещения, Это число в прямом и обратном кодах поступает в блок 7 сравнения кодов. На вторые входы этого блока также поступает прямой .и обратный иоды числа реверсивного счетчика 9.На счетный вход реверсивного счетчика 9 постоянно поступают импульсы с генератора 4, Эти импульсы в зависимости от сигналов триггера 12 либо, вызывают увеличение числа в реверсивном счетчике 9, либо его...

Номер патента: 331201

Опубликовано: 01.01.1972

Автор: Фузеев

МПК: F16H 29/04

Метки: кулачковое

...чертеже схематично изображецо описываемое устройство. Оцо содержит основной кулачок 1 ц взаимодействующий с цим толкатель 2, кццематцчески связанный с механизмом увели еция хода толкателя. Этот механизм выполнен также в виде кулачкового механизма, в котором с пазом 3 кулачка 4 взаимодействует ролик э, связанный с толкателем 6, составляощцм часть 7 профиля паза 8 осцовцого кулачка 1 и воздействующим ца его толкатель 2. Кулачковое устройство работает следующим образом.При поступательном движении (влево почертежу) основного кулачка 1 ролик 9 толка теля 2 подходит к части 7 профиля паза 8, аролик 6 - к участку подъема паза 3 кулачка.При дальнейшем движении кулачка 1 часть 7 толкателя 6 через ролик 9 под действием кулачка 4 начинает...
