Устройство для считывания кривых и контурных изображенийгit; ii. i: , . l. e: -r: 5: i

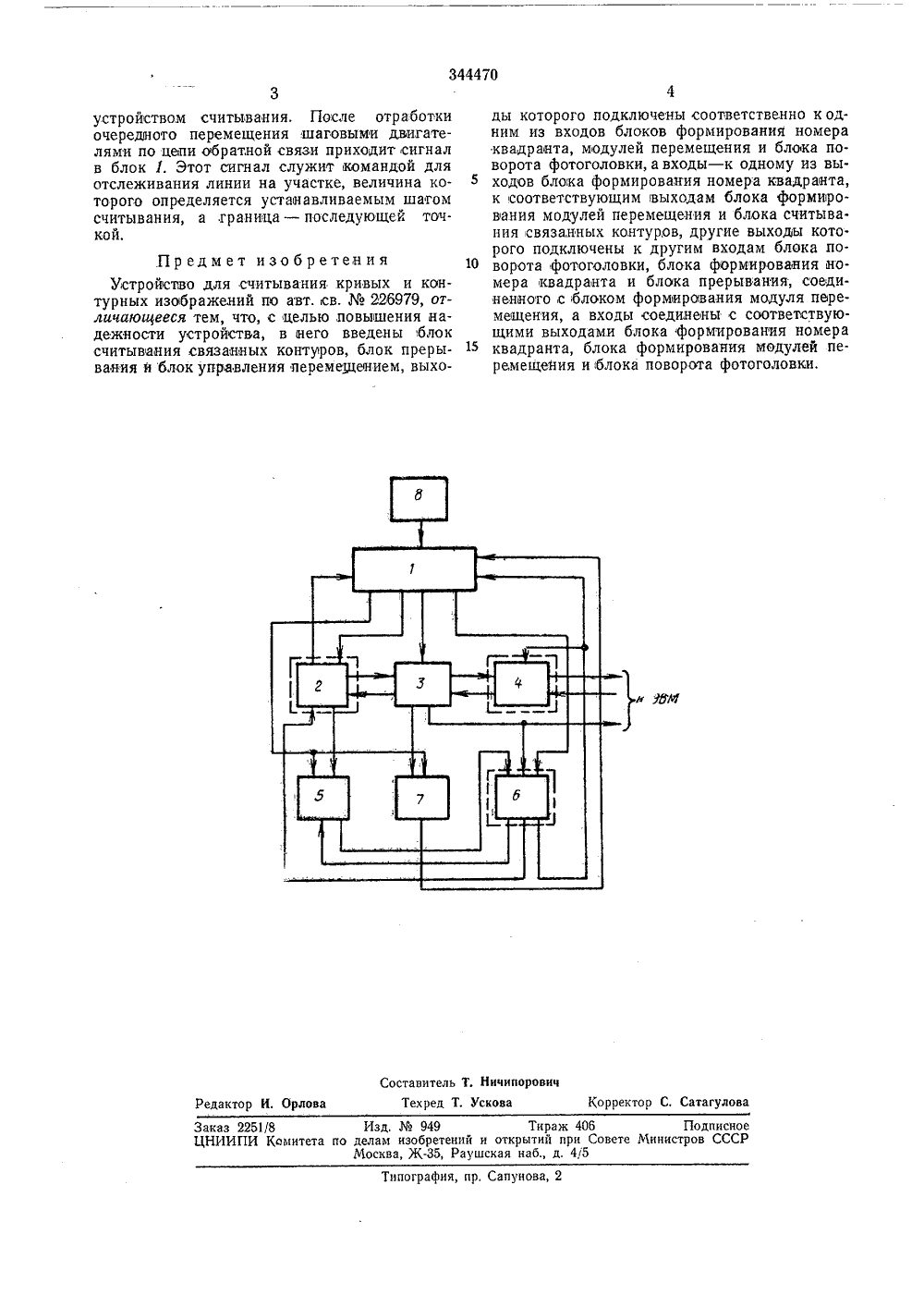

О П И С А Н И Е 344470ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Реепублик(омитет по деламобретений и открытийри Совете Министров К 68.327.11(088.8) ллетень7.Ч .1972. 21 Х 11,19 ппя описатп Авторыизобретени. Чеголии, ф Мил р и А. В. Асииовск Институт технической кибериет и АН Белорусской С аявите рРъг(л)л 1 лсчт ТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ КРИВЫХ И КОНТУРНЫХ ИЗОБРАЖЕНИЙ Изобретение относится к области автоматики и вычислительной техники и может быть применено в устройствах обработки графической ин фор м ации.Известны устройства для считывания кри вых и контурных изображений по основному авт. св.226979,Известные устройства обладают малой надежностью считывания пересекающихся и взаимно связанных контуров.10С целью повышения, надежности в предлагаемое устройство введены блок считывания связанных контуров, блок прерывания и блок управления перемещением, выходы которого подключены соответственно к одним из,входон 15 блоков формирования номера квадранта, модулей перемещения и блока поворота фотоголовки, а входы - к одному из выходов блока формирования номера квадранта, к соответствующим входам блока формирования модулей 20 перемещения и блока считывания связанных контуров, друтие выходы которото подключены к другим входам блока поворота фотоголовки, блока формирования номера квадранта и блока прерывания, соединенного с блоком 25 формирования модуля перемещения, а входы соединены с соответствующими выходами блока формирования номера квадранта, блока формирования модулей, перемещения и блока поворота фотоголовки. ЗО Блок-схема устройства представлена на чертеже.Устройство содержит блок 1 формирования номера квадранта и направления перемещения при слежении, блок 2 управления перемещением, блок 3 формирования модулей перемещения и номеров точек, блок 4 прерывания основной программы ЭВМ, блок 5 поворота фотоголовки, блок б считывания связанных контуров, блок 7 управления шаговым двигателем, блок питания 8.При отслеживании контурной линии чертежа сигналы восприятия поступают н блок,1 формирования номера квадранта и направления перемещения при слежении. От блока 1 сигналы поступают в блок 3 формирования модулей перемещения и номеров точек, в блок б поворота фотоголовки и в блок 0 считывания связанных, контуров.Режим считывания связанных контуров задается с пульта управления; в этом случае сигналы с блока 1 поступают также в блок 2 считывания связанных контуров, который осуществляет управление перемещением на участке между кривыми.Из блока 3 сигналы поступают в блок 7 управления шаговыми двигателями и в блок 4 прерывания вьпполнения основной программы Э ВМ, управляющий по соответствующим каналам, обменом информацией между ЭВМ и344470 Составитель Т. Ничипоровичактор И. Орлова Техред Т, Ускова Корректор С, Сатагуло аз 2251/8 Изд,949 ИИПИ Комитета по делам изобретений Москва, Ж-З 5, РауТипография, пр. Сапун устройством считывания. После отработки очередното перемещения шаговыми двигателями по цепи обратной связи приходит сигнал в блок 1. Этот сигнал служит юмандой для отслеживания линии на участке, величина которого определяется устаяавливаемым шагом считывания, а,граница - последующей точкой. Предмет изобретенияУстроВство для считывания кривых и контурных изображений по авт, св.226979, отличающееся тем, что, с целью,повьвшения надежности устройства, в яего введены блок считывания связанных контуров, блок прерывания и блок управления перемещением, выходы которого подключены соответственно кодним из входов блоков формирования номера квадранта, модулей перемещения и блока поворота фотоголовки, а входы - к одному из выходов блока формирования номера квадранта, к соответствующим выходам блока формирования модулей перемещения и блока считыва.ния связанных контуров, другие выходы кото.рого подключены к другим входам блока по ворота фотоголовки, блока формирования номера квадранта и блока прерывания, соединенного с блоком формирования модуля перемещения, а входы соединены с соответствующими выходами блока формирования номера квадранта, блока формирования модулей перемещения и блока поворота фотоголовки,Тираж 406 Подписное открытий при Совете Министров СССР кая наб., д. 45
