G05B 19/08 — с использованием штеккерных коммутаторов, кроссовых распределителей, матричных переключателей и подобных им элементов

Номер патента: 433493

Опубликовано: 25.06.1974

Авторы: Ленинградский, Чижик

МПК: G05B 19/08, G06F 15/50

Метки: упрсрбщстеамитранспортными

...позициипозиция 10 ), то на выходах схем ИЛИ 20-22 устайов тся сигналы "1", которые поступят на вход формирователей импульсов 23-25. После подачи импульса команды разрешения на запись адреса с выхода блока управления исполнительными механизмами 6 на общие входы Формирователей.6импульсов 2" 25 на выходах этихформирователей появятся импульсыкода адреса и триггеры 26-23 поменяют свое состояние на обратное.Р счетчик записывается цвоичноечисло 111. Автооператор начнетпередвигаться вперед,При прохождении мимо 11-ой позиции на выходе соответствующего, выключателя с"ормируется импульс,который через блок Е поступит насчетный вход счетчика 2. В счетчик запишется число 000, На выходе схемы И 3 появится сигнал "1",который как команца "СТОП"...

Номер патента: 456254

Опубликовано: 05.01.1975

Авторы: Есенов, Магомаев, Маненьков, Цой

МПК: G05B 19/08

Метки: программного

...и образуют выход блока задания программам, поэтому коммутатор имеет пять шин-выходов. Распределитель 2 имеет десять шин-выходов по числу эталонных тактов в цикле управления. Следуя по тактам временного графика по каждой программе, отыскиваем временные сечения, в которых есть операции управления. В соответствующих этим операциям местах (пересечениях) на сетке шин подключены схемы совпадения И одним входом к вертикалвной, вторым - к горизонтальной шинам, а выходами - к соответствующим входам объектных триггеров в зависимости от вида операции.Устройство работает следующим образом, При подключении устройства к источнику питания запускается генератор 1, сигналы с которого следуют через интервалы Л 1, Этими сигналами сдвигается распределитель...

Номер патента: 477396

Опубликовано: 15.07.1975

Авторы: Бучинский, Домбровский, Дуда

МПК: G05B 19/08

Метки: программное, процессами, циклическими

...блок-схема предлагаемого устройства.Программное устройство для управления циклическими процессами содержит задающий генератор импульсов 1, кольцевые регистры сдвига 2 с числами разрядов, некратными между собой, и элемент И 3.Устройство работает следующим образом.На выходе 4 элемента И 3 образуются импульсы различной длительности, характери зуемые соответственными числами, записанными в регистрах сдвига 2, сдвигаемые задающим генератором импульсов 1.Пусть, например, количество импульсных кольцевых регистров сдвига равно двум, причем первый регистр трехразрядный и в нем записано число 101, а второй регистр пятиразрядный и в нем записано число 10110.На выходе элемента И 3 появляется комбинация импульсов, которая характеризуется числом...

Номер патента: 488189

Опубликовано: 15.10.1975

Авторы: Жолков, Косарев, Раввин, Чибриков, Юркина

МПК: G05B 19/08

Метки: автоматической, подналадки, станка

...Устройство содержит датчик 1 размера детали; триггер 2 памяти; инверторы 3, 4, 5, 6; формирователи 7 - 9 длительности импульса: сигнала наличия детали, сигнала брака и сигнала сброса соответственно, схемы И 10, 11; схемы ИЛИ 12; вентили 13 - 16; многопозиционный переключатель 17, элементы 18 - 22 запоминания сигналов брака; реле времени 23; исполнительный механизм 24. На чертеже показаны также каналы 25 - 27 сигналов датчика размера детали: брак, наличие детали и деталь на контрольной позиции. Вентили 13 - 16 и элементы 1 Ь - 22 запоминания сигналов брака образуют накопитель 2 Ь.Устроиство работает следующим образом.Когда на контрольной позиции находится деталь, на выходе 2 о датчика 1 имеется единичный сигнал. Если размер детали в...

Номер патента: 489081

Опубликовано: 25.10.1975

Авторы: Головченко, Домбровский, Корзин

МПК: G05B 19/08

Метки: команд, распределитель

...и Щ -2 групп реле.Распределитель команд состоит изгрупп (7 В 2) реле и схем ИЛИ. Квждгруппа содержит командные реле 1-36), причем первые концы обмоток реле;реэ их замыкающие контакты 7 подклю1ны к первому полюсу 8 источника пита,реле выбора объекта 9 (10),многовходсхему ИЛИ 11 (12), выход которой чзамыкаюший контакт 13 (14) релс вьеобъекта 9 (10) также подключен к иему полюсу 8 источника питния. В каждойгруппе установлены также двухвходовыесхемы ИДИ 1 17 ( ) д 2 О) перв е входы которых подключены к управляющим входам 21-23 распределителя команд, вторыевходы через размьгкакчпий контакт 24 (25)реле 9 (1 О) связаны со вторым полюссм26 источника питания, а выходы подключены ко вторым концам 27 Обмоток команд-ных реле 1-3 (4-6),Объекты...

Номер патента: 504179

Опубликовано: 25.02.1976

Авторы: Гуменюк, Легостаев, Нагайник

МПК: G05B 19/08

Метки: программного

...вторые входы которых соединены с датчиками обратной связи муфт редукторов, связанных с выходами блока сравнения, привод подачи, связанный с выходом блока сравнениь и датчиком исходного положения привода подачи, и блок управления, первый выход которого соединен с входом блока фотоввода, а входы - с выходом Это позволяет осный оперативный вчей программы (безных органов), выявижения управляющейвводе и отработке вния, что обеспечивапри позиционированииорганов,огок ку рабо- лнительть искари ееуправлеработы полнительнь Изобретение относится му управлению станками и использовано, например, в автоматизированной систем вания конструкторсКой док управления сверлильным ст лении печатных плат, испо ющую информацию, записан ленту, которая...

Номер патента: 537328

Опубликовано: 30.11.1976

Авторы: Данилевский, Розин, Соловьев

МПК: G05B 19/08

Метки: программного

...И, а входы - с выходом первого блока задержки и нулевыми выходами вторых триггеров, нулевые входы которых и входы блоков задержки подключены к выходам блока набора программы, а выход второго блока задержки - к входу сброса в нуль блока распределения импульсов. чертеже представлена схема устройстстоянии объект находится до появления сигнала управления в гнезде, подключенном через элемент ИЛИ 4 к нулевому входу данного триггера 5, который возвращается в нулевое состояние, и соответственно отключается объект управления.Сигнал управления, поступивший в любое приемное гнездо, подсоединенное к входу блока 10 задержки, вызывает формирование на его выходе сигнала Запрет, проходящего на второй вход элемента И 2 через элемент ИЛИ 9, и...

Номер патента: 538340

Опубликовано: 05.12.1976

Автор: Шацилло

МПК: G05B 19/02, G05B 19/08

Метки: логическое

...соединены с соот ветствующими прямой 2 и инверсной 3 горизонтальными шинами, замыкающие контакты 14 выходных реле 12, которые включе ны между источником питания 9 и выходами 15 логического устройства, переключающие контакты 16 выходных реле 12, которые подключены к источнику 9 питания, размыкающие и замыкающие контакты 17 вы ходных реле 12, соединенные с прямыми 4 и инверсными 5 вертикальными шинами.Устройство работает следующим образом, Предварительно,в соответствии с заданной программой функционирования,в опреде денные гнезда 6 контактной матрицы 1 устанавливают съемные диодные модули. При этом происходит соединение между прямыми 2 и инверсными 3 горизонтальными и прямыми 4 и инверсными 5 вертикальными 5 О шинами.При подаче...

Номер патента: 546854

Опубликовано: 15.02.1977

Авторы: Коробочкин, Присс, Салакаев

МПК: G05B 19/08, G05B 19/18

Метки: программного

...объектов управления.Описываемое устройство для его упрощения содержит дополнительные блоки совпадения, входы которых подключены к выходам первого и второго блоков совпадения и распределителя тМпульсов, д ыоды - ко входам Олока трптеров.На чертеже показана блок-схема Оисывдс- МОГО УСТРОЙСТВД. ржит первый генератор импульсов Гмпульсов 2, блок триггеров 3, втоатор импульсов 4, распределитель 5, блок задания программ 6, блоки 7 и 8 и дополнительные блоки сов-10.546854 Составитель Н. БелинковаРедактор Л. Тюрина Техред Н, Аук Корректор И, Позняковска Тираж 1069тета Совета Министров ССний и открытийРаушская наб., д. 4/5 одпис Изд. М 245 Государственного коь по делам изобрет 3035, Москва, Ж, аказ 5355ЦНИИПИ Типография, пр. Сапунова,Частоту...

Номер патента: 553594

Опубликовано: 05.04.1977

Авторы: Волков, Линков, Серовский

МПК: G05B 19/08, G05B 19/406

Метки: задающее, программное

...ввода программы в сторону увеличения выходных уровней, а с другого выхода ( - ) - в сторону их уменьшения, При поступлении любой из команд происходит переход программы на новую позицию, Одновременно третий формирователь 12 импульсов переводит делитель 10 временных интервалов, второй счетчик 8 импульсов, блок 9 коррекции программы в нулевое состояние, в дальнейшем обнуление происходит при каждом переходе программы с одной позиции на другую.Блок б ввода программы осуществляет синхронизацию определенных логических элементов блока 7 совпадения и блока 9 коррекции программы с позициями программы и производит выдачу уровней, соответствующих позициям программы на вход блока 13 сравнения, при помощи которого осуществляется стабилизация...

Номер патента: 554527

Опубликовано: 15.04.1977

Авторы: Бендиков, Вораксо, Родионов

МПК: B23Q 15/22, G05B 19/08

Метки: подачей, станка, шлифовального

...6, индицируется в блоке 10 цифровой индикации.Устройство работает следующим образом.В исходном состоянии датчик 1 разомкнут, в счетчике 6 записано число, равное расстоянию от кромки шлифовального круга до точки, определяющей нужный размер обрабатываемой детали, Подвод круга к обрабатываемой детали осуществляется на максимальной скорости, которая определяется частотой генератора 2, импульсы которого через элемент И 3 и коммутатор 4 поступают на шаговый двигатель 5, который, перемещает шлифовальную головку с кругом по направлению к обрабатываемой детали. При касании круга с деталью включается датчик 1 и частота генератора 2 уменьшается до величины, соответствующей скорости врезания при черновом шлифовании. Одновременно импульсы с выхода...

Номер патента: 554528

Опубликовано: 15.04.1977

Авторы: Бендиков, Вораксо, Родионов

МПК: B23Q 15/22, G05B 19/08, G05B 19/18 ...

Метки: подачей, станка, шлифовального

...круга до точки, определяющей нужный размер обрабатываемой детали. После команды на начало подачи на одном из первых выходов 2 счетчика 3 (выход управления величиной форсированной подачи) появляется сигнал, поступающий в блок 1 и разрешающий прохождение импульсов через логический блок 4 и коммутатор 5 на шаговый двигатель 6.Кроме того, с второго выхода логического блока 4 эти импульсы поступают на вычитающий счетчик 7. Шаговый двигатель 6 начинает вращаться и перемещает шлифовальную бабку в направление к обрабатываемой детали со скоростью форсированной подачи.В момент касания круга с обрабатываемой деталью от реле касания (не показано) происходит переключение счетчика 3 в следующее состояние, когда по одному из выходов 2 с блока 1...

Номер патента: 562798

Опубликовано: 25.06.1977

Авторы: Благинин, Гюппенен, Манило

МПК: G05B 19/08, G05B 19/406

Метки: программного

...операций. В блоке б задания времени устанавливают время прессования. После, загрузки исполнительный орган,10, например пресс, включают на выполнение технологического процесса - начинается отработка подпрессовок. При каждом смыкании пресс-форм, формирователь 7 импульсов выдает сигнал на счетчик 9, а при размыкании - на блок 8 контроля режимов. Однако блок контроля, режимов от этих сигналов не срабатывает, так как на первый вход его поступает сигнал с блока 3 управления. Количество отработанных подпрессовок фиксирует счетчик 9 и контролирует блок 2 сравнения, на первый вход которого поступает сигнал с блока 1 задания программы. После отработки заданного количества подпрессовок на выходе блока 2 сравнения формируется сигнал, который через...

Номер патента: 570882

Опубликовано: 30.08.1977

Авторы: Терлецкий, Юревич

МПК: G05B 19/08

Метки: объекта, перемещения, позиционного, приводом

...выход цепочки через размыкающий контакт 31 реле 30 - к обмотке реле 29 (Вперед).Устройство работает следующим образом, Привод находится на позиции, которой соответствуют контакты 14 - 22.При этом положении привода путевой переключатель возбужден, т. е. контакты 14 и 22 разомкнуты. Если положение элемента задания 1 места остановки соответствует показанному на чертеже, ток не может пройти ни по одной из обмоток реле 29 и 30 исполнительного органа 3,Привод находится на позиции, которой соответствуют контакты путевых переключателей 14 - 22, Элемент задания места остановки 1 перемещен в положение, соответствующее выходу 9, в обмотку реле 29 Вперед исполнительного органа пройдет ток через замкнутые контакты 17, 26, 27 путевых...

Номер патента: 578640

Опубликовано: 30.10.1977

Автор: Коробочкин

МПК: G05B 19/08, G05B 19/18

Метки: программного

...управляющей команды в течение вре- МЕНЯ ЕЕ ДЛИТЕ,ЬНОСтн ИЛИ ПаУЗЫ ВВЕДЕпа ООРатПВЯ СВГЗЬ По ВЬи,.ГОЧЕНИ 10 ГРУПП ЯЧССК блоков 17 и 18. 11 ри этом, записанный первопачаль;10 В какуо-ЛГГбо группу ячеек блокОВ 8 и 9 код сравнивается с текущим кодом счетчика 2. Сравнение происходит в блоке 6 совпадения кода начала управляющей команды или в блоке 7 совпадения кода конца управляющей команды в зависимости от того, в какой блок 8 и 9 записывается в данный момент код.Выделенный в результате сравнения сигнал с выхода каждого из блоков 6 или 7, проходя через соответствующий блок 13 или 14 ключевых элементов и триггеры 15 или 16, выключает ту группу ячеек в блоках 17 или 18, которая обеспечила первоначальную запись кола в одну из групп ячеек...

Номер патента: 591823

Опубликовано: 05.02.1978

Авторы: Песчанский, Полякова, Розинов, Тихтман, Шраго

МПК: G05B 19/08

Метки: ввода, программы

...3 набора программы, с выходной шиной 4.На коммутаторе 3 произведен наборадресной, размерной и технологическойинформации, включая вспомогательныеФункции. При этом адреса записаны постолбцам, а этапы обработки - по стро-кам распределения программы.По адресу вспомогательных функций,либо на отдельной шине 4 (задатчикек-пар управляющих сигналов фСтарти Стоп) коммутатора установленыкодированные штекеры, Фиксирующиевзаимосвязанные команды Старт и"Стоп попарно несовместимыми наборами (например, о, О; Ь,Ь;к, й ).Эти команды по мере продвижения распределителя 2 по этапам, по строкамзадания коммутируются йа дешифраторе5, с выхода которого поступают насбросовые входы линейки 5-Я триггеровб и К - элементов ЗАПРЕТ 7. 25Выходы элементов ЗАПРЕТ...

Номер патента: 594483

Опубликовано: 25.02.1978

Авторы: Дзисяк, Купершмит, Черняковский

МПК: G05B 19/08

Метки: механизмами, программного

...близкий ФЮеическнм решениемк изобретению является устройство дляпрограммного управления механизмами, содержащее последовательно соед пенные генератор импульсов, счетчик импульсов, дешифратор, блок задания программы, формирователь команд и блок контроля и индикации 21,2594483 1 ИИГ 1 И Заказ 914/57 Тираж 2 Подписное ул. Проектная, 4 таймер 10, сумматор 11 н схему сравнения 12.Устройство работает следующим образом. Генератор 1, счетчик 2 и дешифратор 3выполняют функцию формирования временныхйнтервапов (стробов) высокой частоты. Вмомент формирования одного строба ссуществпяется обработка одной программы в устройстве,Бпок 4 по сигналу с датчиков открывает10бпок совпадения 9 и и блок памяти 7 спомощью таймера 10 заносится...

Номер патента: 596912

Опубликовано: 05.03.1978

Авторы: Левин, Могилевский, Пачушкин

МПК: G05B 19/08

Метки: программного, процессами, циклическими

...блока,На чертеже дана структурная схемапредложенного устройства,Устройство содержит генератор 1импульсов, делитель 2 частоты, время"б задающийблок 3, блок 4 набора прог"рамм, элемент ИЛИ 5, блок временнойзадержки б, блок циклического обнуления 7 и исполнительный блок 8.тройство работает следующим об596912 Формула изобретения Составитель В.Катасонов Техред Е,Давидович Корректор Д.Мельниченко Редактор Л.УтехинаЗаказ 1135/45 Тираж 1033 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП Патент 1, Г. Ужгород, ул. Проектная,4 С выхода времязадающего блока 3импульсы, соответствующие окончаниюинтервалов времени, поступают на блок4 набора...

Номер патента: 608121

Опубликовано: 25.05.1978

Авторы: Агаларов, Логутов, Маркатун

МПК: G05B 19/08

Метки: многоканального, программного

...всей обработки информации в задающей частн и канале не будет происходить. ложных переключений исполнительных органов. Во время обратной передачи из задающей части в секцию на выходе 11 - 2 будет разрешающий сигнал, на вы. ходе 11 - 3 - запрещающий, Обратная связь в регистре.19 разорвана, и из задающей часта в секцию поступает новый код. Если ограничение сверху времени обработки информации в задающей части соблюдено, то элемент 20 и все сопутствующие ему связи;и сигналы могут быть исключены, а выход счетчика 9 непосредственно подключен к входам регистров 19 всех каналов,Рассмотрим теперь работу устройства в операторном и индикаторном режимах, Перевод распределитеая 11 имвульсов в операторный и индикаторный режимы производится с...

Номер патента: 616612

Опубликовано: 25.07.1978

Авторы: Петров, Самойлов

МПК: G05B 19/08

Метки: исполнительным, органом

...питания 19.Первое реле б срабатывает и своимпервым замыкающим контактом б подключает первый вход исполнительногооргана 8 ко второй положительной шине питания 18. При этом, движение исполнительного органа 8 будет осуществляться по часовой стрелке (или вперед),Одновременно через первый выпрямитель 22 запускается генератор импульсов 9, который выдает с определенной временной задержкой сигнал через последовательно соединенные размыкающий контакт второго реле 72 и гвторой замыкающий контакт бз первогореле на первую обмотку РШИ 11, используемой в цепи управления при движенииисполнительного органа 8 по часовойстрелке (или вперед).Щетки 13 и 14 ротора РШИ перейдутсоответственно на ламели 15 и 16первого и второго рядов...

Номер патента: 623181

Опубликовано: 05.09.1978

Автор: Шабайкович

МПК: G05B 19/08

Метки: исполнительного, механизма, положением, программного

...необхоцимых ориентирующих движений и упреапять процессом ориентирования разнотипных цетапей, имеющих раэпичные структурные формупы взаимосвязи своих положений без перепайки шин коммутатора 2. Устройство работает спецующим образом,Задатчик 1 задает требуемое положен детвпи, например, при помощи перекпючатепя. Штеккеры коммутатора 2 устенавопиввют таким образом,.чтобы быпа небра на структурная формупа взаимосвязи всех попожений цетапи, При этом обязатепьно допжен быть задействован первый ряц горизонтапьных ипи вертикальных шин комму твтора 2, Затем с помощью переменных ре;о зисторов, установленных на щтеккервх коммутатора 2, уствнавпивеют изменяемую частьарограммы перемещения цетапи в требуемое попожение. При этом сребатывеют...

Номер патента: 640258

Опубликовано: 30.12.1978

Авторы: Розуменко, Тоценко

МПК: G05B 19/08

Метки: программного

...проверки заданного в коммутаторе 4 алгоритма контроля.Выполнив проверку я, оператор вводит ее результат в блок 1, который формирует сигналы О или 1, поступающие на регистр 2. Сигналы О или 1 с блока 1 соответствуют вводимому оператором результату проверки л1, если контролируемый параметр или их совокупность оказались в норме;О, в противном случае.По сигналам с блока 1 с помощью регистра 10 сдвига информации происходит дальнейшее заполнение регистра 2 по правилу(а" Х 2), если поступил сигнал 0;а= (а)(2)+1, если поступил сигнал1;а - содержимое регистра 2 Регистр; а - содержимое регистра 2 Регистрна предыдущем шаге,Первоначально с помощью регистра 10 осуществляется сдвиг содержимого а на один разряд в сторону старших разрядов, чем...

Номер патента: 647655

Опубликовано: 15.02.1979

Авторы: Афонин, Володарский, Кукура, Мимотин

МПК: G05B 19/08

Метки: временное, программное

...когда рабочие частоты делителя представляют собой ряд чисел 2, 4, 8, 16, целесообразно использовать в качестве делителя частоты двоичный счетчик, причем в этом случае устройство позволяет исключить дешифратор 9 между запоминающим блоком и группой элементов И.Когда по заданию запоминающего блока 8 открывается второй элемент И 17, не связанный с делителем частоты 4, на вход счетчика времени 6 через первый элемент ИЛИ 5 поступает собственная частота генератора импульсов 3. Содержимое счетчика времени 6 уменьшается в такт с импульсами на его счетном входе.Одновременно команда с выхода первого элемента ИЛИ 5 поступает на второй вход первого элемента И 4, первый вход которого соединен с одним из выходов запоминающего блока 8, Если на вход...

Номер патента: 652532

Опубликовано: 15.03.1979

Автор: Стрыгин

МПК: G05B 19/08, G05B 19/418

Метки: обслуживанием, объектов

...фиксируется в буферном ре Огистре 2 в виде пары последовательнозаписанных кодов (1,)Изменение состояний элементов памяти буферного регистра 2 вызываетпоявление сигнала на его выходах; сигналы всех его разрядов поступают напервые входы всех элементов И группыэлементов И 7, а сигналы Р приоритетных разрядов поступают через элементы ИЛИ 3 так же и на вход триггера 4,Триггер 4 срабатывает и запускает генератор импульсои 5,Импульсы с выхода генератора импульсов 5 поступают на вход распределителязаписи 6; при этом последний изменяетсвое состояние (определяемое "работаю щим" выходом, т,е. выходом, на которомпоявляется сигнал) циклически с О-го на1-е 2-е, о-е, 1-е, 2-е и т.д. Сигналы1 ь с выходов 1,2п(О распределителя записи 6 поступают на...

Номер патента: 656023

Опубликовано: 05.04.1979

Авторы: Карасев, Корсаков

МПК: G05B 19/08

Метки: многоканальное, программного

...анодам третьего и четвертогоразделительных диодов, катод третьегоиз которых соединенс другим выводом 16включающей обмотки, а катод четвер,того разделительного диода - с другимвыводом отключающей обмотки через под-вижный контакт переключателя программданного канала. 20На чертеже представлена функциональная схема устройства.Оно содержит;времязадающий блок 1,ключи 2, первый 3 и второй 4 разделительные диоды, переключатели программ 285,индикаторы 6, включающие и отключающие обмотки 7 и 8 исполнительных элементов 9, содержащих также третьи 10и четвертые 11 разделительные диоды.Блок 1 выполнен в виде подвижнойконсоли, элементы 9 - в виде контакто,рсв, а ключи 2 расположены по окружности. При этом число и взаимное расположение ключей 2...

Номер патента: 667955

Опубликовано: 15.06.1979

Автор: Козлов

МПК: G05B 19/08

Метки: задающее, программное

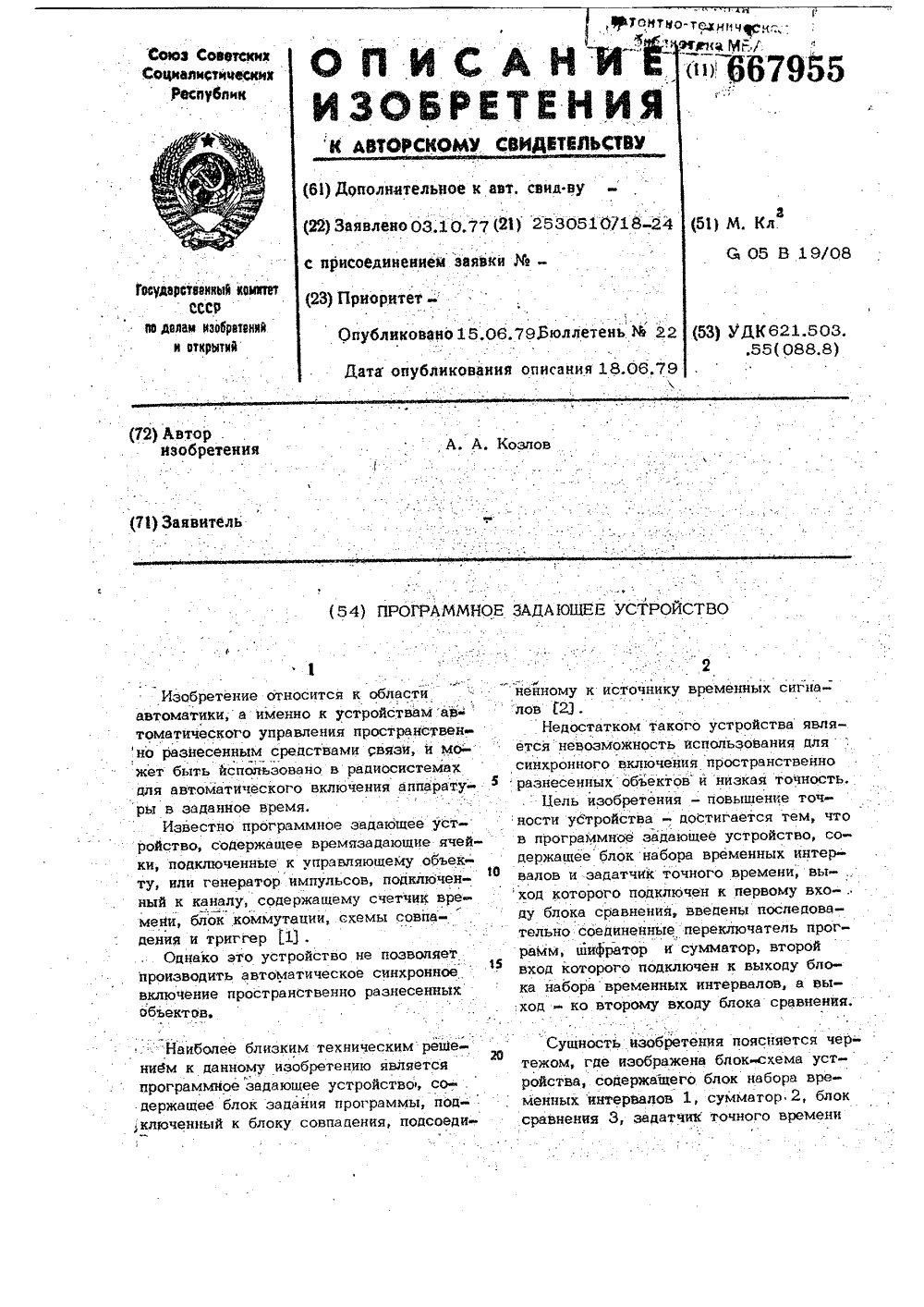

...прогОднако это устройство не позволяет рамм, шифратор и сумматор, второйзподить автоматическое синхронное вход которого подключен к выходу блот 5чение пространственно разнесенных : ка набора временных интерпалоп, а пыктоп, ход - ко второму входу блока сравнения.66 %, переюпочатель программ 5 и шифра тор 6.Устройство работаетследующим образом.В блоке 1 набирается время начала работы первой программы. Шифратор 6 задает временный сдвиг каждой программы относительно. первой при устанбвКе переключателя 5 в положение"соответствующее номеру выбранной программы, При этом код соответствующего временного интервала поступает с шифра 1 ора 6 на сумматор 2, где суммирует ; ся с кодом времени начала работы пер- вой программы, поступающим с блока 1....

Номер патента: 682875

Опубликовано: 30.08.1979

Автор: Мишинский

МПК: G05B 19/08, G05B 19/18

Метки: программного

...входы всех ячеек 16 блока 15 формирования управляющих сигналов. При этом ца некоторых выходах ячеек 16 появятся потенциалы логической 1.Одновременно ца втором выходе 12 формирователя 10 появится потенциал логического О, который поступит только на вход первой ячейки 18 блока 17 выбора эталонных частот.В зависимости от заранее запрограммированных соединений внутри ячейки 18 выбирается один из элементов И 20 блока 17. В рсзультатс один из генераторов 4 эталонных частот чсрсз элемент ИЛИ 19 подсоединяется ко входу счетчика 6. Персд этим в счетчик б заносится код, зарансс запрограммированный в ячейке 8 выбора программы блока 7. Ячейка 8 опрашцвастся строб-импульсом чсрсз вь)бранный в данный момент формирователь 10. Строб-импульс...

Номер патента: 686016

Опубликовано: 15.09.1979

Авторы: Кадук, Рудковский, Садовский, Сыроежко, Тесленко, Шаповаленко

МПК: G05B 19/08

Метки: программного

...10 (1 с = 50, То = 1 с, и = 10). Предположим далее, что через 30 с после включения устройства необходимо подать в объект4 управляющую команду длительностью в 45 с (А, 6 ( = 45 с). В результате этого на адресной шине А появляется сигнал, подготавливающий триггеры 13 к включению через элементы И 12. Одновременно на выходе элемента ИЛИ 7 формируется сигнал, закрывающий коммутатор 6 и открывающий элемент И 8, через который на счетный вход счетчика 9 распределителя 10 поступает пачка из 45 импульсов, следующих с частотой, немного превышающей частоту генератора 2.Из этого следует, что к коду числа 30 распределителя 10 добавится число 45, в результате на выходе 1 Д появится сигнал, который переключит триггер 13 в единичное состояние - начало...

Номер патента: 691808

Опубликовано: 15.10.1979

Авторы: Артемьева, Ермолаев, Салов

МПК: G05B 19/08, G05B 19/408

Метки: программного

...сигналов, и он снимает блбкировку с генератора 7 импульсов. Тактовыеимпульсы с генератора 7 поступают на40вход блока 10 команд, который в соответствии с поступившим с блока 9 навторой вход условия вырабатывает команду-условие, Данная команда-условие через блоки 14 - 16 в зависимости от45заданных этими блоками временных интервалов поступает на соответствующиевходы блоков 17 - 19 управления, Водин из блоков 17 - 19 управления, навходе которого присутствует сигнал разрешения, например, блок 17, вводитсяреле времени, соответствующее заданномублоком 14 временному интервалу дляданного объекта. С выхода 24 блока 17управления поступает сигнал на включениеобъекта, а с другого - сигнал совпадейия на вход элемента И 13,Аналогично...

Номер патента: 693337

Опубликовано: 25.10.1979

Авторы: Ильин, Подколзин, Подкользина

МПК: G05B 19/08, G05B 19/409

Метки: задающее, программное

...16 и 17. Импульсы эталонной частоты с генератора 1 поступают через делитель блока 13 в соответствии с выбранной скоростью развертки на-м участке через элемент 14 и элемент ИЛИ 20 на информационные входы счетчиков 16 и 17, на информационные входы которых импульсы будут поступать в соответствии со скоростью на-м участке до тех пор, пока в блоке 9 не выработается импульсный сигнал, соотЧветствующий (+1) -му номеру участка программы, и блоки 12 и 13 не переключатся на новый режим работы счетчика 16 и 17 и новую скорость развертки и т. д. В случае различия кодов вырабар 25 тываемых обоими счетчиками, выход блока 13 будет заблокирован с помощью элемента ЗАПРЕТ 14, на который запрещающий потенциальный сигнал поступит с выхода блока 18,...
