Способ измерения и составления распределения плотности вероятности пробивного напряжения диэлектриков

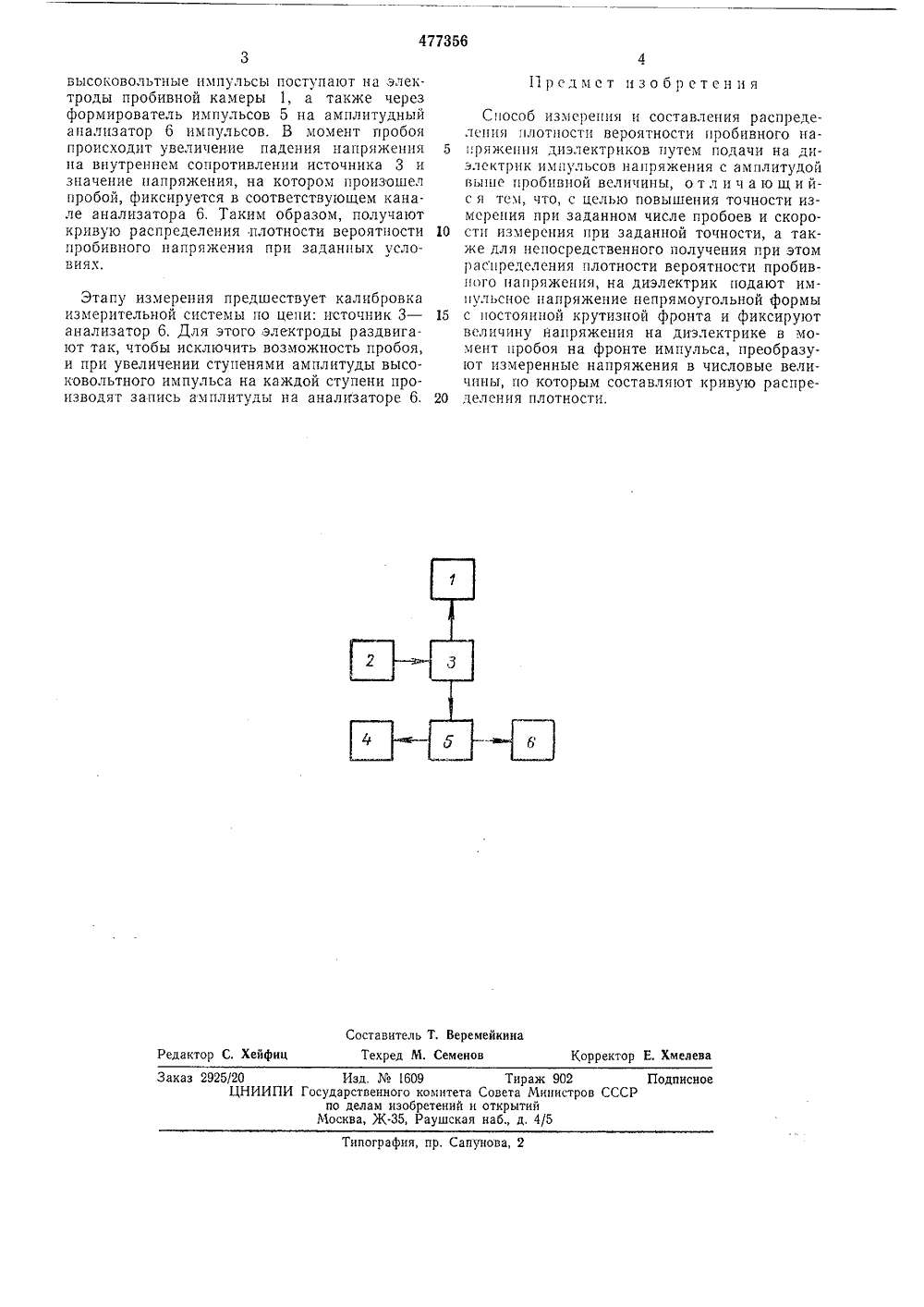

нн 477356 Союв Советсиих Соииалистичеоких Рвф ии(51) М. Кл, 6 01 г 19/00 Госудаостввиимй комитат Совета Министров СССР ио делам иво 5;.втсиийи атирьзтий(54) СПОСОБ ИЗМЕРЕНИЯ И СОСТАВЛЕНИЯ РАСПРЕДЕЛЕНИЯ ПЛОТНОСТИ ВЕРОЯТНОСТИ ПРОБИВНОГО НАПРЯЖЕНИЯ ДИЭЛ ЕКТРИ КО ВИзобретение относится к области измерения электрических величин и может быть использовано для испытания изоляционных материалов, например жидких диэлектриков, применяемых в электроустановках с высоким напряжением, и для определения влияния как внешних, так и внутренних факторов, например, ионизирующего излучения примесей, на электрическую прочность диэлектриков при воздействии импульсов высокого напряжения. Известны способы измерения пробивного напряжения диэлектрика путем подачи на диэлектрик импульсного напряжения с амплитудой выше пробивной величины, где за пробивное напряжение принимается амплитуда импульса, при котором произошел пробой. Недостатком известных способов является то, что измеряется не конкретная величина пробивного напряжения, а число пробоев в исследуемой системе, начиная с некоторого уровня в диапазоне срабатывания амплитудного дискриминатора, соответственно компенсирующему напряжению.Кроме того, этим способом невозможно непосредственно получить распределение плотности вероятности пробивного напряжения,Для повышения точности измерения при заданном числе пробоев и скорости измерения при заданной точности, а также для непосредственного получения при этом распределения плотности вероятности пробивного напряжения по предлагаемому способу на диэлек трик подают импульсное напряжение непрямоугольной формы с постоянной крутизной фронта и фиксируют величину напряжения на диэлектрике в момент пробоя на фронте импульса, преооразуют измеренные напряжения 10 в числовые величины, по которым составляюткривую распределения плотности. На чертеже показана блок-схема устройства для:измерения напряжения описываемым 15 способом,Измерение пробивного напряжения производят в следующем порядке. Устанавливают заданный промежуток в 20 пробивной камере 1, и она заполняется исследуемой жидкостью выше уровня электродов.Затем устанавливают частоту следования импульсов запускающего генератора 2 и первичное напряжение источника 3 высоковольтных 25 импульсов, амплитуда которых должна превышать пробивную величину настолько, чтобы на каждый импульс происходил пробой на фронте импульса, что проверяют наблюдением формы импульса на экране осциллографа 4.30 При включении запускающего генератора 2477356 Предмет изобретения Составитель Т. Веремейкина Техред М, Семенов Корректор Е. Хмелева Редактор С, Хейфиц Заказ 2925/20 Изд.1609 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж.35, Раушская наб., д, 4/5Типография, пр. Сапунова, 2 высоковольтные импульсы поступают на элек. троды пробивной камеры 1, а также через формирователь импульсов 5 на амплитудный анализатор 6 импульсов. В момент пробоя происходит увеличение падения напряжения ца внутреннем сопротивлении источника 3 и значение напряжения, на котором произошел пробой, фиксируется в соответствующем канале анализатора 6. Таким образом, получают кривую распределения плотности вероятности пробивного напряжения при заданных условиях. Этапу измерения предшествует калибровка измерительной системы по цепи: источник 3 - анализатор 6. Для этого электроды раздвигают так, чтобы исключить возможность пробоя, и при увеличении ступенями амплитуды высоковольтного импульса на каждой ступени производят запись амплитуды на анализаторе 6. Способ измерения и составления распределения плотности вероятности пробивного на цряжеция диэлектриков путем подачи на диэлектрик импульсов напряжения с амплитудой выше пробивной величины, о т л и ч а ю щ и йс я тем, что, с целью повышения точности измсреция при заданном числе пробоев и скоро стц измерения при заданной точности, а такке для непосредственного получения при этом распределения плотности вероятности пробивного напряжения, на диэлектрик подают импульсное напряжение непрямоугольной формы 15 с постоянной крутизной фронта и фиксируютвеличину напряжения на диэлектрике в момент пробоя на фронте импульса, преобразуют измеренные напряжения в числовые величины, по которым составляют кривую распре деления плотности.
