G01R — Измерение электрических и магнитных величин

Номер патента: 389464

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01R 21/01

Метки: мощности, падающей, свч

...подводимой мощности. 15Предлагаемое устройство отличается тем,что соединенный с механотронным преобразователом короткозамьекающий поршень подключен к одному из плеч т-циркулятора, а кдвум другим его плечам присоединены генератор и нагрузка,Схема устройства изображена на чертеже.т-циркулятор 1 включен в волноводнойтракт плечами а и б. В плечо в включен отрезок волновода с подвижным короткозамыкающим поршнем 2, который механическисвязан со штырем механотронного преобразователя давления 3, подключенного,к индикатору 4,Падаюпцая мощность проходит из плеча а в плечо в т-циркулятора, отражается от поршня, переходит пз плеча в в,плечо б и поступает к нагрузке. При этом поршень под дейстьпем силы, пропорцпональной величине псдающей...

Номер патента: 389465

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01R 29/10

Метки: антенной, излучателей, параметров, решетки

...с соответствующими входами двухканального приемника б, Приемник содержит гибридную схему сложения и вычитания, выходы которой связаны с соответствующими ,входами индикатора 7, включающего в себя измеритель комплексного коэффициента передачи. Коммутатор соединен с блоком управ ления, который подает на него управляющийсигнал на подключение очередного возбуждаемого излучателя (ряда излучателей),проверяемой антенны к генератору 1 и,контролируемых излучателей (рядов излучателей) к со ответствующим входам приемника б,При поступлении на коммутатор 2 управляющего сигнала с блока управления 8 очередной излучатель, например 3, подключается к выходу генератора контрольного сигнала 1.15 Одновременно соседние, симметричные относительно излучателя...

Номер патента: 389466

Опубликовано: 01.01.1973

Авторы: Иржавский, Петрова, Хатунцев

МПК: G01R 23/04, H03H 3/007

Метки: 389466

...резонаторов,Цель изобретения - повышение точности измерения.Предлагаемый способ отличается тем, что при измерении резонансной частоты и-ного резонатора (и - любое целое число) демпфируют и+1-й резонатор, датчиком возбуждают колебания в и - 1-м резонаторе и регистрируют измеряемую частоту на выходе фильтра по положениго минимума наибольшего провала частотной характеристики напряжения,На фиг. 1 изображены электромеханические фильтры; на фиг. 2 - частотные характеристики фильтров.Пусть резонатор (фиг. 1 а) возбуждается датчиком, Если задемпфировать и+1-й резонатор, на выходе фильтра оказывается частотная характеристика с относительно небольшими провалами (фиг. 2 а).Если освободить и+1-й резонатор и задсмпфировать следующий за пим (фиг,...

Номер патента: 389467

Опубликовано: 01.01.1973

Автор: Касумов

МПК: G01R 23/12

Метки: сигнала, флуктуации, частоты

...флуктуация фазы сигнала на его выходе является рсзультатом флуктуации частоты, а флуктуация амплитуды сигнала подавлена.С выхода блаансного дискриминатора мо дулированный по фазе сигнал подается на модулятор 9, где модулируется синусоидальным колебанием низкой частоты, Отсюда он поступает на фазовый детектор, состоящий из СВЧ-моста 10 и двух СВЧ детекторов 11 и 15 12 Фазовый детектор совместно с усилителями низкой частоты 13 и 14 и вычитающимустройством 15 преобразует сигнал модулированный по фазе непосредственно в видео 0 сигнал,С выхода вычитающего устройства 15 сигнал поступает на анализатор спектра 1 б, гдеусиливается в полосе Л 1 и подается на селективный усилитель, состоящий из квадратич 5 ного детектора 17 и усилителя...

Номер патента: 389468

Опубликовано: 01.01.1973

Авторы: Лебедев, Минаев

МПК: G01R 25/00

Метки: фазометрическое

...6, амплитудный детектор 7, осциллограф 8, поглощающее устройство (нагрузку) 9.На входное гибридное соединение поступают сигналы с частотамии , Отсюда оба сигнала поступают в опорный и измерительный каналы. В измерительном канале оба сигнала проходят через исследуемый усилитель 10, Выделенный полосовым фильтром 8 исследуемый сигнал чсрез фазовращатель 6 поступает на вход гибридного соединения 2, из которого часть мощности этого сигнала поступает на амплитудный детектор 7, а все остальное поглощается нагрузкой 9, В опорном канале полосовой фильтр 4 выделяет исследуемый сигнал, который через фазовый модулятор 6 поступает на гибридное соединение 2, Далее мощность опорного сигнала попадает на амплитудный детектор 7 и в нагрузк 9,Таким...

Номер патента: 389469

Опубликовано: 01.01.1973

Авторы: Авдюхов, Зудов, Фимин

МПК: G01R 27/18

Метки: изоляции, сопротивления

...контроля применим, в частности, для систем передачи информации, в которых недопустимо, отключение кабельной 15 линии от передающей и приемной аппаратуры. Способ оперативного контроля за состоянием сопротивления изоляции кабельных линий поясняется эквивалентной схемой, представленной на фиг. 1; где У - напряжение 20 источника постоянного тока обтекания жилкабельной линии;Р:, - километрическое сопротивление жилкабельной линии связи току обтекания;Р - сопротивление нагрузки, представ ляющее или сопротивление обмоток реле илидругих устройств, реагирующих,на изменение тока в линии путем выдачи информации в виде да или нет (сработал, не сработал);Р - сопротивление изоляции между жиЗо лами или между жилами п землей,389469 а.7. Обозначим...

Номер патента: 389470

Опубликовано: 01.01.1973

Авторы: Бузмаков, Зеленков, Часовский, Шилов, Шкиндеров

МПК: G01R 27/26

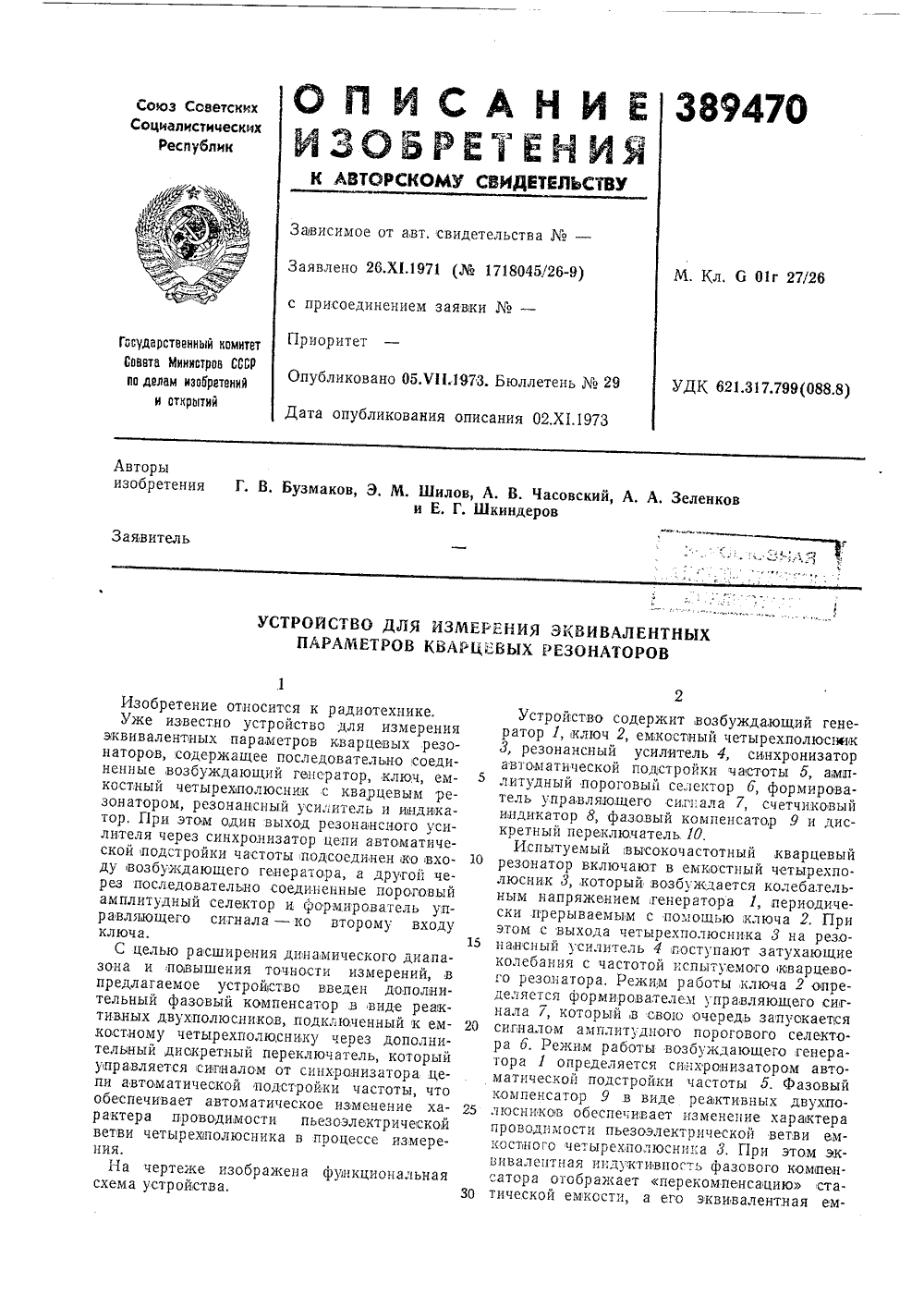

Метки: кварцевых, параметров, резонаторов, эквивалентных

...Устройство содержит возбуждающий генератор 1, ключ 2, емкостный четырехполюснии 3, резонансный усилитель 4, синхронизатор автоматической подстройки частоты б, амллитудный пороговый селектор 6, формирователь управляющего сигнала 7, счетчиковый индикатор 8, фазовый компенсатор 9 и дискретный переключатель 10,Испытуемый вьгсокочастотный кварцевый 10 резонатор включают в емгостный четырехполюсник 3, который возбуждается колебательным напряжением, генератора 1, периодически прерываемым с помощью ключа 2. При этом с выхода четырехполюсника 3 на резо нансный усилитель 4 поступают затухающиеколебания с частотой испытуемого кварцевого резонатора. Режим работы ключа 2 определяется формирователем управляющего сигнала 7, который в свою...

Номер патента: 389471

Опубликовано: 01.01.1973

Автор: Петров

МПК: G01R 27/32

Метки: расстройки, свч

...модулирующего,напряжения 2, СВЧ-детектора д, полосовой фильгр 4 и измеритель фазы 5,Подключив исследуемый резонатор б между генератором 1 и детектором 3, колебания генератора модулируют по частоте по пилообразному закону, причем период модуляции выбирают значительно меньше необходимого времени измерения (например, несколько микросекунд при времени измерения,в сотни и тысячи микросекунд). Модулированный сигнал оропускают через исследуемый резонатор и затем детектируют. Выходной сигнал СВЧ-детектора за каждый период модуляции 5 представляет собой импульс, соответствующий резонансной кривой резонатора, в результате чего образуется периодическая последовательность импульсов, следующих с частотой, модуляции. Положение каждого им...

Номер патента: 389472

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01R 29/08

Метки: поля, распределения, фазового, электромагнитного

...через 5 балансный модулятор 9 и направленный ответвитель 10 подается опорный сигнал от СВЧ генератора 11, Низкочастотные модулированные сигналы, глубина модуляции которых зависит от фазы измеряемой электромагнитной О волны, подаются с выходов фазового дискриминатора на регистрирующее устройство.Устройство для измерения фазового распределения электромагнитного поля работает следующим образом.5 Высокочастотный сигнал от генератора 11поступает через направленный ответвитель 10 в передающую антенну 12. Часть электромагнитной энергии через направленный ответвитель 10 и балансный модулятор 9 поступает в О виде опорного сигнала на фазовый дискриминатор б.Электромагнитная энергия, излучаемая передающей антенной 12, принимается СВЧ зондом 1. В...

Номер патента: 389473

Опубликовано: 01.01.1973

МПК: G01R 29/12

Метки: измеритель, поля, электростатического

...заземлены, а измери 0 тельный электрод через усилитель переменного тока 5 подключен ко входу б синхронногодетектора 7. Цепь коллекторного двигателя 4соединена со входом формирователя импульсов 8 и с выходом цепи обратной связи 9, а5 выход формирователя импульсов 8 - со входом цепи обратной связи 9 и со входом 10синхронного детектора 7, к выходу которогоподключен показывающий прибор П.Измеритель электростатического поля ра 0 ботает следующим образом,Коллекторный двигат=ль 4 приводит во вращение подвижный электрод 2, в результатчего напряженность измеряемого электростатического поля преобразуется в переменное5 напряжсие. Напряжение,ритсльного электрода 1, через усилитель переменного ток,. б подается на вход б синхронного детектора 7. В...

Номер патента: 389474

Опубликовано: 01.01.1973

МПК: G01R 31/08

Метки: библиотека

...в данном способе фиксируют изменение на участках кабеля, по крайней мере, на порядок меньших шага скрутки его жил, что равносильно изменению производной, и о месте повреждения судят по прекращению периодичности указанных изменений и по снижению их абсолютной величины.Сущность способа заключается в измерении производной э.д.с., наводимой в рамке по длине ее перемещения, что позволяет отстроиться от мешающего магнитного поля одиночного тока и тока растекания. 2Это объясняется тем, что значительное повеличине поле одиночного тока и тока растекания изменяются медленно, дается производная, близкая к нулю, а поле пары токов 5 изменяется периодически с шагом скруткижил кабеля и обеспечивает высокий уровень сигнала и периодичность его...

Номер патента: 389475

Опубликовано: 01.01.1973

Авторы: Тарвид, Шаронов

МПК: G01R 31/26

Метки: вптб

...14, Напряжение конденсатора через усилитель мощности 17 поступает на коллектор измеряемого транзистора.Так как вчачале импульсы с релаксатора следуют с частотой задающего генератора, то второй накопитель 15 также заряжается и включает транзисторный ключ 16, через который происходит быстрый заряд накопительного конденсатора 14 от источника постоянного тока.Когда напряжение на коллекторе измеряемого транзистора достигает максимального напряжения устойчивого усиления, ток через базовый резистор 9 прекращается, фазовый селектор 11 перестает запускать релаксатор, заряд накопительного конденсатора 14 заканчивается. Накопительный конденсатор начинает разряжаться через стабилизатор тока разряда 18 и входную цепь усилителя мощности. Процесс...

Номер патента: 389476

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01R 31/28, G01R 31/327, G05B 23/02 ...

Метки: контактной, реле, системы, электромагнитных

...счетчик 8 числа замыканий контактов, запускающий вход которого связан с индикатором сбоев 5, счетный вход - с гечератором импульсов 2, а. выход - с фотоаппаратом 9, 20 При каждом срабатывании или отпусканииреле 3 замыкается его контакт, и на вход У осциллографа 7 через ограничитель времени 4, который блокирует систему контроля па время размыкания и дребезга контактов, и 25 дифференциальный усилитель б подается сигнал, пропорциональный падению напряжения на контактах.Так как на вход внешней синхронизацииосциллографа поступают и импульсы с гене ратора 2, на экране появляются двухполяр- адактор Б, Федотов аз 3001/14ЦНИИПИ Тираж 755митета Совета Министров ССетений и открытийаушская наб., д, 4/5 Подписное Изд./43 сударствснного к по...

Номер патента: 389477

Опубликовано: 01.01.1973

МПК: G01R 33/12

Метки: ферромагнитных, характеристик, электромагнитных

...тиристоров путем синхронного изменения момента подачи управляющих импульсов обель Л Т. Ку льдман хре едактор раж 755ста Мшшстроврытий.,д.45 ПодписноеСР Изд. Мз 743Государственного комит по делам изобретен Москва, Ж, Рауш аказ 3001/15ЦИИИП а Соио ая н нова, 2 Тппогра, пр,спечивает регулировку коэффициента несинусоидальности намагничивающего тока.Импульсный генератор 7 позволяет осуществлять дополнительную регулировку одного из управляющих импульсов, что приводит к несимметричному режиму работы схемы.Путем подачи управляющих импульсов на блок управляемых тиристоров б несинхронного по четной и нечетной полуволнах приложенного переменного напряжения вводится постоянная составляющая подмагничивающего поля. Варьируя указанную несинхронность,...

Номер патента: 389487

Опубликовано: 01.01.1973

Авторы: Бардугимеос, Пипинов

МПК: G01R 19/255

Метки: всесоюзная

...Затем от программника 13 в реверсивный десятичный счегчик 5 заносят код числа У, связанного с заданной номинальной длительностью Т соотношением Ун =Т, где- частота следования тактовых импульсов опорного генератора 1. В момент поступления на вход 17 прямоугольного импульса Тблагодаря дифференцирующей цепочке 15 трипгер 2 устанавливается в единицу.Тактовые импульсы генератора 1 проходят через схему совпадения 8 и вычитывают по единице из содержимого реверсивного десятичного счетчика 5, Они поступают на вход реверсивного десятичного счетчика до тех:порпока содержимое счетчика не обратится,в нуль. От нулевого состояния реверсивного десятичного счетчика триггер 2 возвращается в исходное состояние нуль. Таким образом, продолжительность...

Номер патента: 389578

Опубликовано: 01.01.1973

Авторы: Баховкин, Куршев, Масленников, Степанов

МПК: G01R 31/26, H01L 21/66

Метки: изобретения, пгсга, рпи

...повышена благодаря бжено дополнительной зончетырьмя щупами (количеетствует количеству вывороена в поворотный рычаг оединена с блоком ориенниковых приборов по полоизмерения электрическихустройством. 1-1 икняя зондовая головка 5 вмонтирована в поворотный рычаг кронштейна 7 манипулятора д.Предложенное устройство работает следующим образом. 5Из вибробункера 1 транзисторы 8 подаются в гнездо 9 нижней зондовой головки 5 и фиксируются по упорам (см. фпг. 4).Затем вибробункер отключается, и кронштейн 7 переносит транзистор к верхней зондовой 10 головке 4 (см. фиг. 2). Кронштейн перемещается с помощью двух кулачков, укрепленных на распределительном валу (на фиг. 2 не показаны), и соединенных с рычагами 10 и 11, один из которых поворачивает крон...

Номер патента: 389625

Опубликовано: 01.01.1973

Авторы: Нагинаева, Финогенов

МПК: G01R 19/255, G04F 10/04, H03M 1/50 ...

Метки: временного, интервала, формирования

...9, присутствует единичный потенциал, соответствует временному интервалу, равному заданному. На другой вход схемы ИЛИ 9 по входу 10 поступает разре шающий,потенциал, соответствующий заданному временному интервалу. Схема ИЛИ 9 соединена с первым из управляемых ключей 2, на который поступает также эталонная частота по входу 11.20 Импульс начальной установки по входу бначальной установки устанавливает все триггеры устройства в состояние нуль, которое ,принимают за исходное. По входу 10 потенциал, соответствующий заданному временно му интервалу, разрешает прохождение черезсхему ИЛИ 9 импульсов эталонной частоты, поступающих по входу 11 через первый ключ 2. По окончании заданного временного интервала на вход 8 поступает импульс блоки ровки...

Номер патента: 390456

Опубликовано: 01.01.1973

Авторы: Голубев, Конин, Фурманов

МПК: G01R 1/00, G01R 3/00

Метки: опорах, трения, уменьшения

...продольным полем. 1При этом в результате прямого эффектаВидемана в подвижном элементе, напримерво вращающемся валу, возникают магнитострикционные геликоидальные напряжения,периодически закручивающие его относительно оси вращения.Постоянное круговое магнитное поле создают, например, с помощью постоянного тока,проходящего через проводник, пропущенныйчерез осевой канал вала, а переменное продольное поле - с помощью аксиальной обмотки переменного тока, размещенной снаруживала.Пример осуществления описываемого способа показан на чертеже. 3 Полностью или частично ферромагнитный полый вал 1 прибора установлен в подшипник 2 и охвачен аксиальной обмоткой 3. Сквозь полый вал 1 пропущена торроидальпая обмотка, например проводник 4.При...

Номер патента: 390457

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01R 15/24

Метки: высоковольтных

...21 и 22, 25 подключенных к выходу фотоприемника иусиливающих сигнал до значения, обеспечивающего работу нагрузочных устройств, например измерительного прибора, устройства для защиты от тока перегрузки и устройства для 30 защиты от тока короткого замыкания.3Устройство работает следующим образом.Светодиоды 4 с тремя разными спектрами излучения подключены через соответствующие преобразователи к вторичным обмоткам трансформатора тока. Параметры обмоток и режимы работы преобразователей выбраны таким образом, что первая группа светодиодов работает в номинальном режиме при изменении тока в высоковольтной линии измерительный канал. Вторая группа светодиодов работает в номинальном режиме при изменении тока от 2 до 15 1 ном, в высоковольтной линии...

Номер патента: 390458

Опубликовано: 01.01.1973

Автор: Вител

МПК: G01R 17/06

Метки: автокомпенсатор

...резисторами.На чертеже представлена блок-схема описываемого автокомпенсатора, содержащего усилители 1, 2 постоянного тока, компенсационные резисторы 8 и 4, дополнительные резисторы б и б, указывающий прибор 7, входные клеммы усилителей (точки 8 и У),выходные клеммы усилителей (точки 10 и 11) и входные клеммы 12 автокомпенсатора,Устройство работает следующим образом, При входном сигнале, равном нулю (вход ные клеммы 12 закорочены), два усилителяотрабатывают равенство потенциалов точек 8, 9 с погрешностью компенсации, Следовательно, напряжения на компенсационных резисторах равны. Если компенсационные ре зисторы 3 и 4 равны, то токи, протекающиепо ним, равны и направлены в одну сторону, а токи, протекающие по дополнительным...

Номер патента: 390459

Опубликовано: 01.01.1973

Авторы: Вител, Гербер

МПК: G01R 17/12

Метки: индуктивностей, мост, трансформаторный

...изменяется синхронно с емкостью конденсатора в цепи сравнения и пропорционально удвоенному значению емкости последнего, па раллельно обмотке трансформатора в цеписравнения включен образцовый резистор, сопротивление которого равно сопротивлению образцовых резисторов Т-схемы, а к его движку и к общей точке нуль-индикатора и образ цового конденсатора цепи сравнения подсоединен второй образцовый резистор.На чертеже представлена принципиальнаясхема описываемого моста, содержащего источник питания 1, трансформатор напряжения 15 2, нуль-индикатор 8, Т-схему, составленнуюиз образцовых резисторов Р и измеряемой катушки с сопротивлением Яи индуктивностью 1 образцовый конденсатор С 0 и вспомогательный конденсатор Сь роторы которых 20...

Номер патента: 390460

Опубликовано: 01.01.1973

Авторы: Климин, Кормухин

МПК: G01R 17/12

Метки: емкости, мост, трансформаторный

...точности.Известные трансформаторные мосты для измерения емкости и тангенса угла потерь конденсаторов по параллельной схеме замещения, содержащие трансформатор напряжения, компаратор токов, образцовые конденсатор переменной емкости и резистор с переменным сопротивлением, служащие для уравновешивания моста соответственно по емкости и тангенсу угла потерь, вспомогательный конденсатор и нуль-индикатор, сложны по конструкции, так как в них необходим усилитель с глубокой отрицательной обратной связью и дифференциальный трансформатор,Предложенный мост проще известного, так как в нем названные последними узлы не требуются благодаря тому, что измеряемый конденсатор, вспомогательный конденсатор и образцовый резистор включены по Т-смеме с...

Номер патента: 390461

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01R 17/22

Метки: 390461

...счет переменного тока юстировки, Юстировка осуществляется путем пропускания через резистор 1 переменного тока, подводимого от источника к клеммам 7. В цепь питания юстируемого резистора включены конденсатор 8 для исключения попадания постоянного тока от источника 5, резистор 9 для регулировки тока юстировки и нормально разомкнутый контакт 10 реле 10. Обмотка реле 10 включена в коллекторную цепь транзистора 11, входящего в состав несимметричного мультивибратора, собранного на транзисторах 11 и 12. Мультивибратор питается от источника 13 через ключ 14 и нормально замкнутый контакт 15 реле 15, обмотка которого включена последовательно с фотодиодом 16.До момента попадания луча зеркального гальванометра на фотодиод контакт 15 реле 15 замкнут....

Номер патента: 390462

Опубликовано: 01.01.1973

Авторы: Засименко, Трофименко

МПК: G01R 19/155

Метки: индикаторное, матричное, электрохимическое

...ед т изобрет Электрохимичное устройство, пус с каналами, 5 и систему индикающих канал целью упрощент электроды пере скольких плоско еское матричное индикатор- содержащее прозрачный корзаполненными электролитом, каторных электродов, пересеы, отличающееся тем, что, с я устройства, индикаторные секают каждый канал в нестях,Изобретение относится к области автоматики и приборостроения и может найти применение в устройствах визуального отображения информации.Известны электр охимическиеиндикаторные устройства, содержарачный корпус с каналами, запэлектролитом, и систему индикатотродов, пересекающих каналы.Однако такие устройства требуют большого количества индикаторных электродов. С целью упрощения конструкции в предлагаемом устройстве...

Номер патента: 390463

Опубликовано: 01.01.1973

Автор: Неманис

МПК: G01R 23/00

Метки: меток, формирования, частотных

...частотных меток по описываемому способу.15 Устройство содержит смеситель 1, диапазонный генератор 2, схему управления 3 и блок 4 опорных частотных меток.Формирование частотных меток происходитследующим образом. На смеситель 1 подают 20 сигнал качающейся частоты и сигнал диапазонного генератора 2. При соответствующем совпадении частот, поданных на смеситель сигналов, на его выходе получают импульс, который после необходимого формирования в 25 схеме управления 3 подают на блок опорныхчастотных меток для преобразования параметров импульсов частотных меток путем электронного регулирования режима работы схемы блока опорных частотных меток. Та ким образом, из всех импульсов меток, выра390463 Составитель А, Изюмо Тех ед Т. Курилко едактор С....

Номер патента: 390464

Опубликовано: 01.01.1973

Авторы: Вешкурцев, Езерский

МПК: G01R 25/00

Метки: сигнала, фазы, флюктуации

...состоит из смесителя 1, плавного гетеродина 2 для переноса фазовых соотношений входного сигнала на промежуточную частоту, основного узкополосного фильтра 3, формирователя 4, фазового детектора б и регистрирующего устройства б, которые образуют обычную схему измерения флюктуаций фазы. Кроме того, устройство содержит дополни, идеитичныи ополосный ф ния сигнал ии 5.ботает следу ьтра 3 возни ы ср, (г), рав ср сг) + срок ющим образомкает сигналный Ьо %п са 2 лг промежуточная часначальный сдвиг фавыходе фильтра 3,щего узкую полосу где г -сроТогда нги имелучим ота,зы.настроенного на пропускания по с,г 1 яп г+с ть фазы сигнала на выход от нестабильности часто де срф - зависимфильтрты . 20На вых сителя 8 гнал фильтраср е сме1 п 1 о 1,г-,-ср,...

Номер патента: 390465

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01R 25/00

Метки: вектормерный, фазометр

...повторителя, причем источник управляющего напряжения подключен через диод к сетке (базе или затвору) первого катодного (эмиттерного или истокового) повторителя, источник измеряемого напряжения подключен к сетке (базе или затвору) второго катодного (эмиттерного 5 нли нстокового) повторителя, к нагрузке которого подключено регистрирующее устройство.Схема описываемого фаз а показанана чертеже.0 Катодныи повторитель-ограничите нен на пентоде 1 и содержит в сето диод 2. К резистору катодной нагру КЛЮЕН аНОД КатОДНОГО ПОВТОРИТЕЛ 25 пенного на триоде 4. Источник упр сигнала подключен через диод 2 к тода 1. Источник измеряемого н подключен к сетке триода 4. Выход жение выделяется на нагрузке 5 30 катодного повторителя.390465 Предмет изобретения...

Номер патента: 390466

Опубликовано: 01.01.1973

Автор: Панько

МПК: G01R 25/08

Метки: фазометр, цифровой

...импульсов. Через вторую ключевую схему 10 эти импульсы проходят в течение измерительного времени, формируемого делителем частоты 1 б и триггером 17 из колебаний квантующего генератора 12. Суммирующий счетчик 11 запоминает количество импульсов в пачке, т. е. в одном измерении. В вычитающий счетчик 20 предварительно записывается число У,соответствующее сдвигу фаз 360. При поступлении пачки импульсов вычитающий счетчик 20 производит вычитание и запоминает разность(Т - период входного сигнала, а 10 - период квантующей последовательности). Формирующее устройство 2 выделяет момент окончания импульса, сформированного управляемым триггером 5. В случае, если число, записанное в суммирующий счетчик 11, мало, то первая схема совпадений...

Номер патента: 390467

Опубликовано: 01.01.1973

МПК: G01R 25/00

Метки: когерентных, начального, разных, сдвига, сигналов, фаз, частот

...25 амплитудных соотношений, выход которого подключен к индикатору.Устройство (см, чертеж)стороннего ограничителя 1, ус деления амплитудного стора 3, аттенюатора 4, суства 5, переключателя б.Устройство работает следующим образом.Одно из колебаний, например, с частотой Р поступает через аттенюатор 4 на вход суммирующего устройства 5, выполненного, например, на сопротивлениях, а колебание с частотой Рг поступает на вход суммирующего устройства 5 непосредственно. При установлении амплитуд исходных сигналов Р, и Рг равными суммарное колебание поступает на вход двустороннего ограничителя 2, Суммарное колебание исходных и комбинационныхх частот с учетом начального фазового сдвига поступает на вход устройства измерения амплитудного...

Номер патента: 390468

Опубликовано: 01.01.1973

Авторы: Гольдштейн, Рофварг

МПК: G01R 23/00, G01R 25/00

Метки: впт

...Формируют импульсы напряжения в моменты пересечения смесью сигнала е шумом нулевого уровня снизу вверх.2. Измеряют время 1 е появления этих импульсов относительно начала данного интервала наблюдения (в отличие от обычно вьсполняемых измерений относительно опорного сигнала).3. Оценивают частоту сигнала ос, для чего вычисляют корни ьсе, уравненияи иХ;Е (йс - У,) з 1 п а(с - 1,) = О, (4) С:1 Сс:1 вычисляют значения функции (3) для найденных значений корней ае, и за оценку частоты сигнала принимают корень оО, соответствующий первому наибольшему максимуму функции (3), если двигаться по оси частот от нуля в положительном направлении.4. Оценивают фазу ср исследуемого сигнала зсп (ь+), для чего сначала определяют функцию затем...
