G01N — Исследование или анализ материалов путем определения их химических или физических свойств

Номер патента: 1280515

Опубликовано: 30.12.1986

Авторы: Жаворонков, Мирковский, Рябочко

МПК: G01N 27/90

Метки: дефектоскопии, круглого, механизм, многозвенный, проката, следящий

...образом.Перед началом работы поворотное коромысло 5 с преобразователем 6 находится в исходной позиции в отведенном положении (на фиг.З показано пунктирной линией). Педаль 8 находится в вертикальном положении, частично перекрывая сквозное отверстие 2 планшайбы 1, а поворотное коромысло 5 удерживается в отведенном положении управляющим рычагом 14, В исходную позицию педаль 8 и управляющий рычаг 14 устанавливаются под действием пружины 10 кручения, при этом вспомогательный рычаг 16 с ограничительным роликом 17 поджаты пружиной 7 к полке 8 управляющего рычага 14.В процессе контроля планшайба 1 вращается. При поступательном перемещении контролируемый прокат 3 воздействует на опорные ролики 9 и отклоняет педаль 8 до момента выхода роликов 9...

Номер патента: 1280516

Опубликовано: 30.12.1986

Авторы: Быховский, Федоровский

МПК: G01N 27/90

Метки: вихретоковым, компенсатор, преобразователям

...30 Устройство работает следующим образом.Напряжения, снимаемые с измери тельной и компенсационной катушек 1 и 2, поступает на первый и второй входы блока 6 определения разностного напряжения. В этом блоке 6 происходит выпрямление сигналов, поступающих с выхода измерительной и компенсационной катушек 1 и.2, определение разностного напряжения между ними и коммутация этой разности напряжений таким образом, что она поступает на второй вход блока 3 сложения, если 45 напряжение с измерительной катушки 1меньше или равно напряжению с компенсационной катушки 2 или на второйвход второго блока 4 сложения, если напряжение с измерительной катушки 501 больше напряжения с компенсационной катушки 2. В первом или втором блоках 3 и 4 сложения происходит...

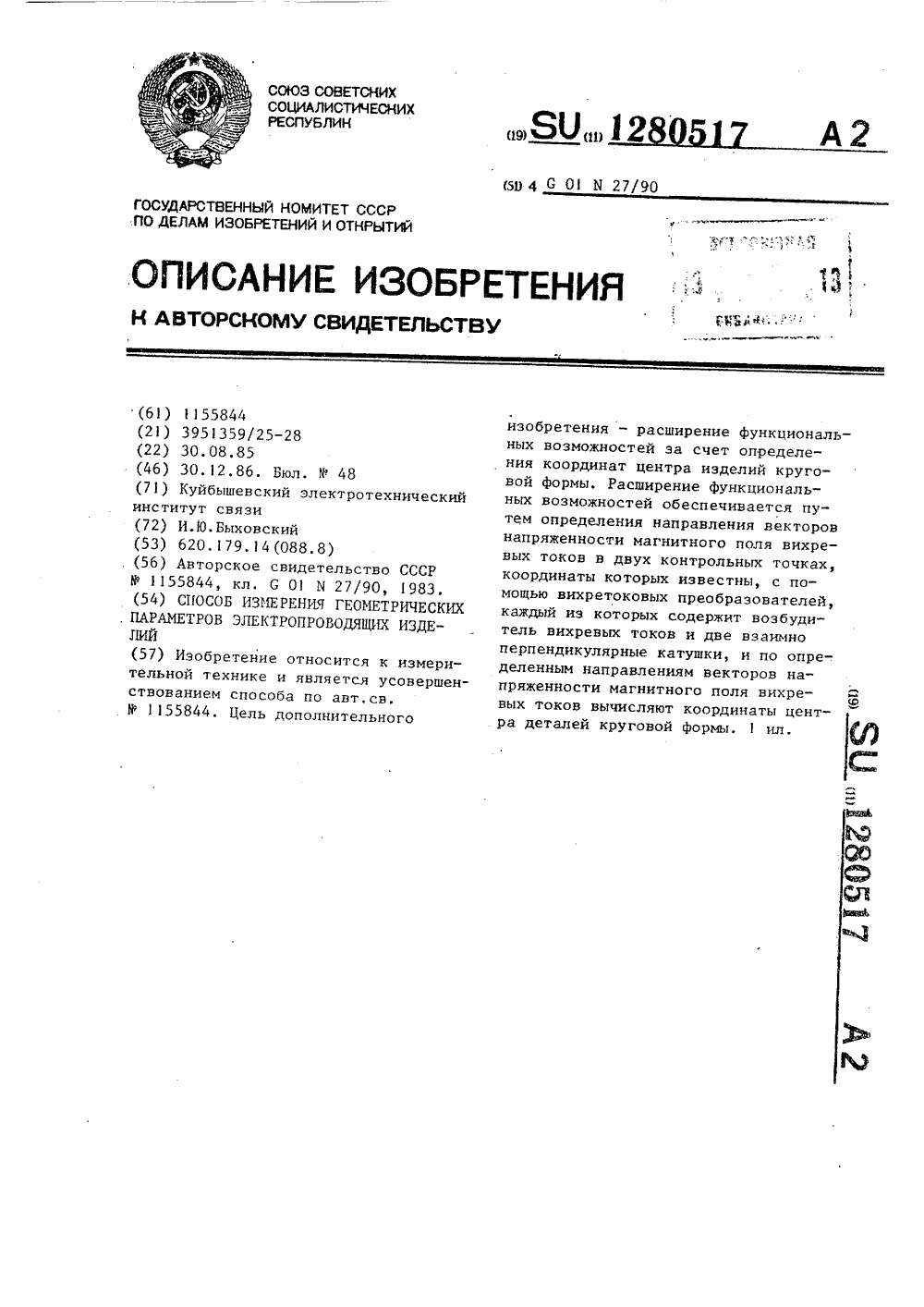

Номер патента: 1280517

Опубликовано: 30.12.1986

Автор: Быховский

МПК: G01N 27/90

Метки: геометрических, параметров, электропроводящих

...1 вихревых токов расположенв точке с координатами по оси У, равной С, по оси Х, равной и, второйвозбудитель 2 расположен с координатами по оси У, равной Ь, по оси Х,равной и. Катушки 2, 3, 5 и 6 являются измерительными.Способ осуществляется следующимобразом.Необходимо определить координатыУс, Х ,оси 8 детали 7, В качествевозбудителей вихревых токов 1 и 4используют плоские прямоугольные45катушки, нижние стороны которых представляют собой линейные проводники,и располагают их параллельно оси изделия 7. Иожно считать, что вихревые токи возбуждаются в изделии 7,главным образом, этими гроводниками,а влиянием трех других сторон (линейных проводников) можно пренебречь.В первой контрольной точке А определяют направление Ч вектора...

Номер патента: 1280518

Опубликовано: 30.12.1986

Авторы: Киреенкова, Сафаров

МПК: G01N 29/00

Метки: упругих, характеристик

...преобразователь 13 (14) поперечных волн, демпфер 15 (16), гайку 17 (18), ультразвуковой преобразователь 19 (20) продольных30 волн, изолирующее кольцо 21 (22), металлическую прокладку 23 (24) и уплотнительное кольцо 25 (26), свинцовой оболочки 27 и образца 28 горных пород и дополнительно снабжено 35 второй парой ультразвуковых преобразователей 29 и 30 поперечных волн, установленных на наковальнях 5 и 6 соосно. причем направление поляризации излучения ультразвука перпендикулярно направлению поляризации первой пары преобразователей 13 и 14 поперечных волн, а преобразователи 13 и 29, а также преобразователи 14 и 30 на наковальнях 5 и 6 изолированы друг от друга прокладками 31 и 32 из эластичного материала. Предусмотрено соединение...

Номер патента: 1280519

Опубликовано: 30.12.1986

Автор: Муляр

МПК: G01B 17/02, G01N 29/00

Метки: слоя, толщины

...следующим образом.На поверхности слоя 3 устанавли вают совмещенный и приемный преобразователи 1 и 2 таким образом чтоА А 41Г -Е =-й 41иакс а а 2 С 1 где Й, - частота излучения;- толщина слоя 3;С - скорость распространенияУЗ колебаний в материалеслоя 3,Так как Т=2/С, толщину ( слоя 3определяют по времени Т с учетомчастоты Йиз выражения АТ К о 3 Т+ и 3 Г 2 2,) Тслоя 3 С рас- материатолщиноии скоростьолебаний в Одновременно можно определить пространения УЗ ле слоя 3 из выр ния 9 2преобразователем 1 излучают непрерывные УЗ колебания и осуществляют поворот УЗ пучка с фиксированной угловойскоростью 44 так, чтобы отраженный донной поверхностью слоя 3 сигнал скользил по другой поверхности слоя 3,перемещаясь в сторону приемного преобразователя 2,...

Номер патента: 1280520

Опубликовано: 30.12.1986

Автор: Недбай

МПК: G01N 29/00

Метки: колебаний, распространения, скорости, ультразвуковых

...отраженный во втором Болноводе 2.Способ определения скорости расгространения ультразвуковых колебаний осуществляется следующим образом.С помощью излучающего ультразвукового преобразователя 4 в волноводе З возбуждают ультразвуковой импульс, который распространяется через образец 3 контролируемой среды и волновод 2, отражаясь при этом от плоско- параллельных границ волноводов. В40 случае контропя сред с большим поглощением, когда эхо-импульсы в образце 3 не образуются. приемным ультразвуковым преобразователем 5 принимают прошедший аку тическую ячейку импульс б, импульс 7, однократно отраженный в первом волноводе 1 и прошедший акустическую ячейку, и импульс 8, прошедший акустическую ячейку и однократно отраженный во второМ волноводе 2....

Номер патента: 1280521

Опубликовано: 30.12.1986

Авторы: Климов, Собисевич, Тютекин

МПК: G01N 29/00

Метки: звука, измеритель, коэффициента, отражения

...сечением и выступами в виде Фланцев 10 (см. Фиг. 2), снабжена третьим и четвертым акселерометрами 11 и 12, каждый из которых закреплен диаметрально противоположно первому и соответственно второму акселерометрам 5 и 6 на боковой по.верхности акустической длинной ли 40 нии 1.Первый и второй сумматоры 13 и 14, входы каждого из которых соединены с соответствующими диаметрально противоположно закрепленными акселеромет 45 рами 5, 11 и 6, 12, выходы - с входами блоков 7 и 8 выделения падающей и отраженной волн, при этом каждый акселерометр 5, 6, 11 и 12 закреплен на Фланцах 10 акустической длинной линии 1, Предусмотрено соединение50 второго конца длинной линии 1 с исследуемым объектом 15.Измеритель коэффициента отражения звука работает...

Номер патента: 1280522

Опубликовано: 30.12.1986

Автор: Баталов

МПК: G01N 29/02

Метки: жидкости, концентрации, потока, примесей

...этих резонансных час тот изменяли частоту возбуждения звукового преобразователя 1 с помощью блока 6 частот и коммутатора 8, измеряли амплитуцу колебаний по сигналам, поступающим с измерительной обмотки 3 на преобразователь 9 частоты в напряжение и многоканальный регистратор 10. Затем звуковой преобразователь 1 погружали в жидкость. В жидкости под воздействием упругих колебаний происходит колебание частиц определенной дисперсной фазы, амплитуды которых определяются силой вязкого сопротивления, испытываемой при взаимодействии этих частиц со 50 сплошной средой, Кроме того, амплитуда колебаний зависит от инерционности частиц и частоты воздействия упругих колебаний. Чем выше инерционность частиц, тем меньше должна быть частота для...

Номер патента: 1280523

Опубликовано: 30.12.1986

Авторы: Довженко, Жук, Конотоп, Радько, Сергиенко, Табунщик, Шелехов

МПК: G01N 29/04

Метки: дефектов, дефектоскопа, сигнализатор, ультразвукового

...5 памяти запоминается информативный параметр А вто 2рого эхо-сигнала.Аналогично искателинастраиваютсяна последующих контролируемых зонахсварного шва до тех пор, пока вовсех М ячейках блока 5 памяти не запомнятся информативные параметры Аэхо-сигналов соответствующих контролируемых зон сварного шва, где1,2М,Одновременно с запоминанием информации А, в д-й ячейке блока 5 памяти эта информация поступает в накапливающий сумматор 10, где по сиг 40 налам записи с первого входа 14 управления за М тактов накопления информации формируется среднее значение информативного параметра 1=1После окончания М-кратного процесса запоминания информации, на второй вход 15 управления задатчика 1 подается сигнал пуска, который включает генератор 11 пачки...

Номер патента: 1280524

Опубликовано: 30.12.1986

Авторы: Кузнецов, Окунев, Фролов, Шумятский

МПК: G01N 29/04

Метки: ферромагнитных, электромагнитно-акустический

...электромагнитно-акустические преобразователи устанавливают на противоположные стороны изделия 1 О. 35При изменении плотности спеченного изделия изменяется разность двух частот соседних резонансов (фиг.2), а при изменении толщины изделий эта разность не изменяется. В то же вре мя толщина изделий существенно изменяет значение резонансных частот.Способосуществляется следующим образом.Током генератора 5 через усили тель 4 возбуждают катушку 3 преобразователя, помещенную в поле магнита 2. Ультразвуковые волны проходят изделие 10 и в катушке 7 наводится ЭДС обратного электромагнитно-акустичес кого преобразования, которая усиливается усилителем 8 и регистрируется индикатором 9, Изменяя частоту. генератора 5, по индикатору 9 регистрируют...

Номер патента: 1280525

Опубликовано: 30.12.1986

Автор: Собашко

МПК: G01N 29/04

Метки: ультразвукового

...поступают через эластичный протектор 12 и пустотелый ролик 11 напьезоэлемент 13 приемного роликовогоУЗ преобразователя 3, В ходе контроля ролик 11 вращается относительнооси 10 со скоростью Ч, и УЗ преобразователь 3 обкатывает поверхность 4 Оизделия 30. Пьезоэлемент 13 преобразователя 3 траеЕсформирует принятыеУЗ колебания в электрический сигнал.Фотоизлучатели 15 датчика 6 скоростивращения генерируют световой пучок, . 45отражающийся от соответствующих плоскостей модулятора 7 и поступающий вфотоприемники 16, Благодаря механически жесткой связи кронштейна 14,на котором установлены фотоизлучате Оли 15 и фотоприемники 16, с осью 1 Ои такой же связи модулятора 17 с роликом 11 электрический сигнал датчика 6 прямо пропорционален скоростиЧ...

Номер патента: 1280526

Опубликовано: 30.12.1986

Авторы: Алешин, Бабина, Баранов

МПК: G01N 29/04

Метки: сварных, соединений, ультразвукового

...контроля осуществляется следующим образом.Преобразователи 1 и 2 устанавливаются на изделие 3 вне эоны сварного соединения 4 в положение, соответствующее максимальной амплитуде принятых ультразвуковых сигналов, отраженных от донной поверхности иэделия. Измеряют амплитуды принятых сигналов и перемещают преобразователи 1 и 2, фиксированные между собой, в зону сварного соединения 3, установив их по обе его стороны навстречу друг другу. Возбуждают преобразователем 1 ультразвуковые колебания, принимают преобразователем 2 сигналы, прошедшие через зону сварного соединения и отраженные. от донной поверхности изделия. Уровень этих сигналов будет зависеть от структуры сварного соединения 4 и в случае образования, например, мелкозернистой...

Номер патента: 1280527

Опубликовано: 30.12.1986

Авторы: Белов, Лифшиц, Малахов, Манохин, Маслов, Пруцков, Рожнов

МПК: G01N 29/04

Метки: акустико-эмиссионного, сложнопрофилированной, формы

...осуществляется следующим образом.Контролируемое изделие 1 погружают в иммерсионную ванну 2, заполненную токонепроводящей жидкостью 3 (силиконовое масло), Вводят в жидкостьдобавки (металлический порошок), добиваясь равенства волновых сопротив 40лений жидкости 3 и материала контролируемого изделия 1, на внутренниестепки ванны 2 наносят звукопоглощающий материал 4 (поролон), тем самымсоздают условия, при которых сигналыакустической эмиссии не претерпеваютискажений за счет отражений. В ванне 2 источником 5 давления создаютгидростатическое давление, Затем гидроусилителем 6 создают в ванне волнусжатия и волну разряжения. В моментдостижения в жидкости максимума давления, создаваемого гидростатическимдавлением и волной сжатия, через изделие 1...

Номер патента: 1280528

Опубликовано: 30.12.1986

Авторы: Голованенко, Красильников, Марченко, Решетинский

МПК: G01N 29/04

Метки: преобразователей, пьезокерамических

...этих гармоник из-за прямого пьезоэффекта преобразуется на выходе преобразователя в шумовой сигнал 45 отклика. Этот шумовой отклик является наиболее информативно насьпценным, поскольку имеет большой набор гармонических составляющих (часть из них будет подавлена из-за резонансных 50 свойств преобразователя), и в нем содержится информация о техническом состоянии пьезокерамического преобразователя.При совм чботке откли гвычисляет следующее выражение: совагсгц(-1 оэффицие де К(0)- максим та вза мнои корреткликов эта ляциио ног и контролипреобразоваи нулевом руемо телей време ом сдвиг ого С)иу) - отклики этали контролир преобразова на воздейст лого электри шума, соотв но,емогоелейие беческог стве количество отсчетов,модули Юнга эталонЕмсс...

Номер патента: 1280529

Опубликовано: 30.12.1986

Авторы: Демченко, Маранец, Черкащенко

МПК: G01N 29/04

Метки: дефектоскоп, многоканальный, ультразвуковой

...который запускает элемент 3 эа держки и схему 5 задержки и устанавливает триггер 2 в рабочее положение.,Триггер 2 закрывает коммутатор20, чем отключает источник 21 питания от пьезопреобразователей 17.15 Одновременно триггер 2 через дешифратор 13 и резистор 15 разряжаетемкость пьезопреобразователя 17, например первого канала,20 После окончания разряда элемент3 задержки запускает генератор 4ультразвуковых колебаний, импульс скоторого через диод 16 возбуждаетпьезопреобразователь 17 рассматриваемого канала. Остальные пьезопреобразователи17 не будут возбуждены, так как.наних будет присутствовать ранее посЮ тупившее напряжение из источника 21питания, по знаку и уровню равноеимпульсу генератора 4 ультразвуковых,колебаний.11 ринятый...

Номер патента: 1280530

Опубликовано: 30.12.1986

Авторы: Антышев, Вачков, Галлер, Казанцев, Мучник, Пудовкин, Шастин

МПК: G01N 29/04

Метки: автоматизированного, сварного, ультразвукового, шва

...и подключена к генератору 14 синусоидальных колебаний.Фазочувствительный выпрямитель 6 выполнен на полупроводниковых диодах и предназначен для выделения постоянного разностного сигнала положительной или отрицательной полярности из синусоидальных сигналов, поступающих с двух вторичных обмоток электроиндуктивного датчика 5. Величина сигнала фаэочувствительного выпрямителя 6 зависит от величины смещения датчика 5 от центра сварного шва 15. Выход фазочувствительного выпрямителя 6 подключен к входу усилителя 7, выполненного по схеме усилителя постоянного тока и предназначенного для усиления сигнала, поступающего от фазочувствительного выпрямителя 6. Выход усилителя 7 подключен к входу компаратора 8, выполненного на двух микросхемах. Порог...

Номер патента: 1280531

Опубликовано: 30.12.1986

Автор: Макаренко

МПК: G01N 29/04

Метки: акустической, сигналов, эмиссии

...вводится заданное ,значение (цепи обнуления блоков 7 и 8 и цепь ввода регистра 15 пороговых напряжений на чертеже не показаны). Принимаемые приемным преобразователем 1 сигналы АЭ поступают на вход блока 2 усиления и фильтрации и с его выхода поступают на .вход детектора 3, где детектируются. Аналого-цифровой преобразователь (АЦП) 4 преобразует детектированные сигналы АЭ в и-разрядный цифровой код. Цифровые отсчеты сигналов АЭ с выхода АЦП 4 поступают в блок 5 вьделения эксремумов, который при наличии экстремума выдает на Первый выход код напряжения экстремума, и на второй выход тактирующий импульс. Код напряжения экстремума поступает на первый вход блока 6 сравнения кодов, на второй вход которой поступает код порогово" го напряжения с...

Номер патента: 1280532

Опубликовано: 30.12.1986

Автор: Татаринов

МПК: G01N 29/04

Метки: неразрушающего

...и может быть использовано при контроле поверхностных дефектов деталей.Целью изобретения является расши рение объема использования путем контроля деталей сложной формы.Способ неразрушающего контроля изделий осуществляется следующим образом.Контролируемую деталь пропитываю проникающим веществом. В качестве проникающего вещества могут быть использованы вещества с хорошей смачиваемостью поверхности, т.е. вещества, которые легко охватывают всю поверхность и проникают в дефекты, где за счет капиллярных сил удерживаются. К таким веществам относятся керосин, трансформаторное масло и др. Время пропитки зависит от смачи-, ваемости проникающего вещества и 1 приемов, интенсифицирующих пропитку ультразвуковая пропитка, вакуумирование), оно...

Номер патента: 1280533

Опубликовано: 30.12.1986

Авторы: Груздь, Калитенко, Кучеров, Недосека, Патон, Перга

МПК: G01N 29/04

Метки: акустической, имитации, сигналов, эмиссии

...непосредственно на контролируемом объекте.На чертеже представлена схема реализации способа имитации сигналов АЭ.На контролируемом объекте 1 (об-.разце) установлены преобразователь.злучатель 2 соединенный с генератором 3, преобразователь-приемник 4,соединенный с осциллографом 5, и зву"копровод 6, на другом торце звукопровода 6 расположен преобразователь7 АЭ, подсоединенный к последователь 25но соединенным усилителю 8, блоку 9фильтров и регистратору 10,Способ имитации сигналов АЭ осуществляется следующим образом,30 Электрическое напряжение ультразвуковой частоты, лежащей выше резо- нансной частоты преобразователя 7 АЭ, подают на преобразователь-излучатель 2, которым возбуждают ультразвуковые 35 колебания в контролируемом объекте 1....

Номер патента: 1280534

Опубликовано: 30.12.1986

Авторы: Волков, Гребенник

МПК: G01N 29/04

Метки: образец, преобразователей, ультразвуковых, эталонирования

...отверстий 2 одинакового диаметра, расположенных по длине параллелепипеда1 с равным шагом, выбранным в зависимости от ширины преобразователя,Ось каждого последующего отверстия 2повернута относительно оси предыду 1 щего на заданный угол сс в интервалеот О до 45, Образец имеет рабочуюповерхность 3 для определения углаповорота плоскости поляризации сдвиговых волн, ориентированных в горизонтальном направлении, и рабочуюповерхность 4 для определения углаповорота в вертикальном направлении.Образец используют следующим образом.При определении угла поворотаплоскости поляризации сдвиговых волнна рабочую поверхность 3 .образца устанавливают исследуемый преобразователь, подключенный к дефектоскопу 35(не покаэан). Перемещая...

Номер патента: 1280535

Опубликовано: 30.12.1986

Авторы: Шевалдыкин, Яковлев

МПК: G01N 29/04

Метки: демпфера, материал, преобразователя, ультразвукового

...состава,мас, ч.:15Эпоксиднаясмола 99-101Дибутилфталат 152-155Метилтетрагидрофталевыйангидрид 0-5ферровольфрам 685-695В емкость с подогревом помещаютэпоксидную смолу марки ЭД, ЭД,дибутилфталат и метилтетрагидрофталевый ангидрид, которые тщательносмешивают. В полученную смесь небольшими порциями добавляют мелкий ферровольфрамовый порошок и тщательноперемешивают после каждой добавкидо получения однородной массы. Полученную тягуче-вязкую смесь наносятна демпфируемую поверхность в несколько слоев и заливают ее в корпус З 5преобразователя, не допуская приэтом воздушных промежутков. Затемзакрывают корпус крышкой, котораядополнительно уплотняет массу, и через 1-2 ч получают устойчивый акус цтический контакт полученной смеси сдемпфируемой...

Номер патента: 1280536

Опубликовано: 30.12.1986

Авторы: Фадеев, Чайка

МПК: G01N 29/04

Метки: затяжки, резьбовых, соединений, ультразвукового, усилия

...на усилитель 4. Одновременно с возбуждением ультразвукового преобразователя 3 зондирующий импульс поступает на блок 18 регулировки усиления усилителя 4, который изменяет коэффициент усиления усилителя 4 таким образом, что компенсируется изменение амплитуды отраженных импульсов по зависимости, определяемой выражением К: = К,1И где К- значение коэффициента усиления; К, - начальное значение коэффициентаусиления," г. - время распространения УЗК, с, - депремент запускания, приведенный к единице времени распространения 1/с. Сигнал с инверсных выходов усилителя 4 посту" пает на входы формирователей 5 и 11 импульсов и входы блоков 9 и 10 запрета, запрещающих повторный запуск формирователей 5 и 11 импульсов, Импульсы отрицательной полярности с...

Номер патента: 1280537

Опубликовано: 30.12.1986

Авторы: Капуцкая, Перцовский

МПК: G01N 30/00

Метки: дифензоквата

...окружающей среды. К пробе анализируемой воды добавляют хлористый натрий и проводят двухкратную экстракцию, ис пользуя в качестве экстрагента хлороформ. Полученный экстракт упариваютдосуха в токе азота и сухой остаток растворяют в 1 мп хлороформа, в котором растворен или гидрат 20 окиси тетрабутиламмония, или гидрат окиси тетраметиламмония. Концентрация гидроокиси тетрабутил- или тетраметиламмония в растворе составляет 0,015-0,020 мол.%, Аликвотную часть полученной смеси вводят в испаритель хроматографа, нагретый до 340-370 С, где происходит пиролиз гидроокиси тетраалкиламмония с выделением соответствующего алкиламина, З 0 дезактивирующего сорбент, в хроматографической колонке. В качестве сорбента используют хроматон К-АММЕБ с ЗХ...

Номер патента: 1280538

Опубликовано: 30.12.1986

Авторы: Бутовецкий, Кашина, Коноплева, Никонова, Федорина, Хусаинова

МПК: G01N 30/02

Метки: бессеребряных, фотоматериалах, циклогексанона

...химии, в частности к способам определения остаточных количеств растворителей в светочувствительных слоях фотоматериалов, и может исполь эоваться в аналитических й химических лабораториях в качестве метода контроля качества фотоматериалов.Целью изобретения является сокращение времени определения.10 П р и м е р 1. Образец пленки "Диаконт" (температура сушки после полива пленки 60 С, время сушки 15 мин) размером 300 см измельчают, 15 йомещают в бюкс, заливают 10 мл диметилсульфоксида и встряхивают в течение 5 мин. Отбирают микрошприцем 6 мл полученного раствора и вводят в испаритель хроматографа, Колонка - длина 20 1 м, внутренний диаметр 3 мм; твердый носитель - хроматон И-АЯ-РМСЗ, зерйением 0,200-0,250 мм, неподвижная жидкая...

Номер патента: 1280539

Опубликовано: 30.12.1986

Авторы: Кудрявцева, Леонтьева, Никоноров, Ракова, Тимофеева

МПК: G01N 30/00

Метки: масел, стабильности, термической, углеводородных

...температуру реакционного сосуда с помощью хромелькапелевой термопары 3, Затем поток газа-носителя, поступающий из сосуда 9, переводит продукты деструк-о ции в хроматографическую колонку 7.За начальную температуру разложе" ния образца принимают ту, при которой на ленте диаграммы фиксируются пики легких углеводородов, а при понижении температуры на 4-5"С пики отсутствуют.Электропечь снабжена градуировочной шкалой. Трубка имеет Ч-образную форму, выполнена перемещаемой относительно печи, ее входной патрубок соединен с сосудом газа-носителя через кран-дозатор и устройство для подачи пробы масла, выполненное в виде У- образной трубки с глухим отростком,Это позволяет повысить точность " анализа и сократить время определения за счет того,...

Номер патента: 1280540

Опубликовано: 30.12.1986

Авторы: Гусакова, Муштакова, Чернышова, Шелестун

МПК: G01N 31/16

Метки: ванадия

...в зависимости от содержания ванадия (ХЧ)в объекте,45Правильность определения ванадия(1 Ч) в бронзах проверена перманганатометрическим методом (1), Результатыопределения ванадия (1 Ч), обработан 2 Формула изобретенияные методом математической статисти- .ки, представлены в табл.1;Сравнение полученных результатовсвидетельствует о точности и хорошейвоспроизводимости титриметрическогоспособа определения ванадия (1 Ч) с5-сульфамидо-метокси-М-фенилантраниловой кислотой.Исследовано влияние щелочностисреды на результат определения ванадия (1 Ч) с новым индикатором (табл.2).Как видно из представленных данных титриметрическое определение ванадия с наименьшей ошибкой ведут всреде 1-6 М гидроксида натрия.Установлен интервал концентрацийрастворов...

Номер патента: 1280541

Опубликовано: 30.12.1986

Авторы: Бородина, Скворцов, Табачкова

МПК: G01N 21/51, G01N 31/16

Метки: кислот, кислоты, органических, присутствии, серной

...бумаж-.ный фильтр в стакан для титрования.Колбу и осадок на фильтре промываютацетоном два раза порциями по 25 мл. 35Затем к содержимому в стакане при ливают 40 мл этиленгликоля и титрукл до первого скачка потенциала, соответствующего первой ступени нейтрализации серной кислоты. На титрова , ние затрачено 3,8 мл гидроксида ка лия. Найдено серной кислоты . 1,68+ 12+0,073. Доверительный интервал рассчитан для с.= 0,95 и и =. 3, Относительное стандартное отклонение0,05. Объемное процентное соотношение ацетона и этиленгликоля 64,5:35,:35,5,В табл. 1 приведены примеры, иллюстрирующие предлагаемый способ(примеры 1-8), а также примеры проведения анализа в условиях, выходящих за пределы условий предлагаемого (9-10) и по прототипу...

Номер патента: 1280542

Опубликовано: 30.12.1986

Авторы: Корниенко, Кузьмин

МПК: G01N 33/04

Метки: количественного, компонентов, молока, содержания

...когда через 45 поле светового пучка проходит жировая.частица на выходе фотоприемника 7появляются перепады напряжения, которые далее поступают в регистратор 8 импульсов, Формирующий импульсы постоянкой амплитуды и длительностью, пропорциональной диаметру частиц, С выхода регистратора импульсов 8 сигнал подается на блок возведения длительности в третью степень 9, а с его выхода импульсы с длительностью, пропорциональной объему жировых частиц, поступают на блок 10 суммирования длительностей. Кроме того, из регистратора 8 импульсы подаются на блок 11 стробирования, куда поступа ют также данные об оптической плотности на длинах волн поглощения компонент молока относительно опорных иэ блока Фотопреобразователей 6. Когда в поле светового...

Номер патента: 1280543

Опубликовано: 30.12.1986

Авторы: Биевец, Лахтина, Сероухов, Широкородюк

МПК: G01M 19/00, G01N 33/38

Метки: ковра, прочности, теплоизоляционного

...рычаг 5 установлен на оси 3 базового рычага 2 между его стойками 10.Груз 7 установлен на рабочем рычаге5 подвижно, а датчик 8 взаимоположения рычагов - на базовом рычаге 2между осью 3 и грузом 7 над роликом6 рабочего рычага 5.Датчик 8 взаимоположения рычаговимеет.плунжер 12, установленный внутри катушки 13 индуктивности, пропущенный через отверстия 14 рычага 2 З 5и взаимодействующий с рабочим рычагом 5. Кроме того, базовый рычаг 2имеет стержень 15, пропущенный в пазы16 рабочего рычага 5 и ограничивающий40перемещения последнего.Устройство работает следующим образом.Устройство устанавливается, например, на теплоиэоляционный минераловатный ковер после камеры тепловой обработки перед узлом резки ковра на плиты и закрепляется с помощью...

Номер патента: 1280544

Опубликовано: 30.12.1986

Авторы: Власов, Красный

МПК: G01N 33/38

Метки: бетона, испытания, морозостойкость

...и испыту-емых образцах 7 и 8.Способ реализуют в следующей последовательности,15Изготовляют; образцы 8 из исследуемого бетона с помещенными в ихтолще проволочными спиралями 6. Соединяют последовательно выводы спира 20лей из обРазцов и помещают обРазцы ф о р м у л а и з о б р е т е н и яв морозильную камеру 1,аз 7062 Х Тираж 77 одписное ород, ул. Проектная, 4 пр-тие,изв.-п Контроль. изменения температуры в образцах производят автоматическим потенциометром 2 типа КСПс помощью термопар 3, помещенных в контрольный образец 7. Когда температура образцов достигнет заданной отрицательной, потенциометр 2 автоматически замыкает цепь питания спиралей 6 и образцы нагреваются. Величина тока, протекающего через спирали 6, зависит от количества...
