Собашко

Номер патента: 1744644

Опубликовано: 30.06.1992

Авторы: Баранов, Денисенко, Коваль, Перун, Сериков, Склярская, Собашко

МПК: G01N 29/28

Метки: жидкость, контактная, ультразвукового

...2195 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская нгб 4/5 Производственно-издательский комбинат Г атен,"., г, Ужгород, ул.Гага",ина, 10 сахароза частично разлагается, выделяя воду, Сахароза относится к сахароподобнымполисахаридам (олигосахаридам), в частности к дисахаридам,Контактную жидкость получают следующим образом.В сосуд помещают расчетное количество сахарозы и добавляют расчетное количество воды. чтобы получить насыщенныйраствор сахарозы при температуре контроля.П р и м е р 1, Для получения насыщенного при 20 С раствора сахарозы в 32,5 гводы растворяют 67,5 г сахарозы при этойтемпературе,П р и м е р 2, Для получения насыщеннн о раствора сахарозы,...

Номер патента: 1728647

Опубликовано: 23.04.1992

Авторы: Масловский, Собашко

МПК: G01B 11/06

Метки: листовых, толщины

...которых с помощью зеркал 6 и 7 повторно отражаются и образуют систему из трех параллельных пучков, причем образованные пучки не лежат в одной плоскости и направлены на одну иэ сторон контролируемого листового изделия. Световой пучок от источника 2 направлен на противоположную поверхность контролируемого изделия, В результате на одной поверхности контролируемого изделия формируются три светящие точки А, В, С, на противоположной поверхности - одна светящаяся точка А, соответствующие координатам пересечения осей световых пучков с указанными поверхностями,В каждом из фотоприемников 8 - 11 с помощью объектива 15 изображение соответствующей светящейся точки проектируется на один из фотоэлементов линейчатого фотоприемника, отражая координаты...

Номер патента: 1714344

Опубликовано: 23.02.1992

Автор: Собашко

МПК: G01B 11/06

Метки: изделия, толщины

...в направлении хода лучей меньше сечения излучателя света. При этом линия, иэображения щели будет непрерывной. В 15 качестве фотоприемника целесообразно использовать серийные ПЗС мозаичного типа.При контроле древесностружечной плиты это может быть, например, ПЗС из 256 х 256 элементов, При этом дискретность д отсчета 20 будет достаточной для контроля древесностружечных плит; Ьц РВ АВ соз ф. ЕО, СО 25ЕО = А 101 = ОА 1 - ОО( = -Ь -- Ь =Г 1 Г 1 30 35АВ= В 02 - А 02; В 02=В 102 - В 1 В; В 102=В 101+0102;В 1 В - г тф;Вог - - Ь+Н-Ь-гщ Р= 40- Н-Мг 1 (г Г 9 Р)ЬА 02 0102 - 01 А; 0102=6-010Ь -- . (г 145--9 Р=г 1ф ЬГЫ-г 1- + АРАВ Н-й+ц( -- г 9 Рг-Ь+гг ( г+(9 Р)Таким образом. если Р Ф О,Ь-(Н - 2 Ь+гг ( - +(ЯР)+г 2 (7 - 9 Р)А 55х созР. Р) прибор...

Номер патента: 1629754

Опубликовано: 23.02.1991

Авторы: Андруняк, Собашко, Трач

МПК: G01B 17/02

Метки: бесконтактный, толщиномер, ультразвуковой

...кода в последовательный. Длительность импульса на выходе счетчика 13 циклов выбирается такой, что его активная часть частично совпадает с первым импульсом генератора 30, При этом информация с выхода вычитателя 16 записана в счетчик 23 ошибок и преобразователь 24, Длительность импульса на выходе счетчика 13 циклов может быть отрегулирована РС-элементами в усилителе-формирователе 8,Циклы перезаписи в счетчик 23 и преобразователь 24 повторяются, пока КИ отсутствует в зоне контроля,При правильной настройке толщиномера и при отсутствп КИ сумма расстояний от передающих преобразователей 6 к приемным преобразователям 7 в измерительных каналах равна расстоянию от передающего преобразователя к приемному в компенсационном канале,...

Номер патента: 1288586

Опубликовано: 07.02.1987

Авторы: Милославская, Собашко

МПК: G01N 29/04

Метки: дефектоскоп, ультразвуковой

...входа аттенюатора 17 к выходу приемника 3. На установочных входах компараторов 28 и 29 устанавливают сигналы, равные верхнему и нижнему уровням. Аттенюатором 18 устанавливают на выходе усилителя- формирователя 19 сигнал, достаточный для срабатывания блока 5 на дефектных у.астках изделия 34, но не вызывающий его срабатывание на бездефектных участках, Регулятором 20 устанавливают на выходе блока 7 сравнения исходное значение сигнала, равное нулю (половине его динамического диапазона). Этот сигнал через закрытые ключи 24 и 25 основного блока 8 электронных ключей записывается в блоке 9 памяти.Сигнал, записанный в блоке 9 памяти,аттенюатором 17 не управляет, так какразомкнут электронный ключ 27, Приконтроле изделия 34 переключатель...

Номер патента: 1280525

Опубликовано: 30.12.1986

Автор: Собашко

МПК: G01N 29/04

Метки: ультразвукового

...поступают через эластичный протектор 12 и пустотелый ролик 11 напьезоэлемент 13 приемного роликовогоУЗ преобразователя 3, В ходе контроля ролик 11 вращается относительнооси 10 со скоростью Ч, и УЗ преобразователь 3 обкатывает поверхность 4 Оизделия 30. Пьезоэлемент 13 преобразователя 3 траеЕсформирует принятыеУЗ колебания в электрический сигнал.Фотоизлучатели 15 датчика 6 скоростивращения генерируют световой пучок, . 45отражающийся от соответствующих плоскостей модулятора 7 и поступающий вфотоприемники 16, Благодаря механически жесткой связи кронштейна 14,на котором установлены фотоизлучате Оли 15 и фотоприемники 16, с осью 1 Ои такой же связи модулятора 17 с роликом 11 электрический сигнал датчика 6 прямо пропорционален скоростиЧ...

Номер патента: 1259177

Опубликовано: 23.09.1986

Авторы: Ильницкий, Собашко

МПК: G01N 29/04

Метки: катящийся, ультразвуковой

...16,расположенный на внешней цилиндрической поверхности ролика 3, и втулку 17, закрепленную на той частикрестообразного вала 2, которая взаимодействует с направляющей 5, являясь в то же время наиболее удаленной от пьезоэлемента 4 частью вала 2,Узел 7 включает планки 18, жестко 50связанные с валом 2, пружины 19, закрепленные одним концом на планках18, а другим - на скобе 1, и направляющие пальцы 20, установленные на .планках 18. В скобе 1 выполнены пазы 5521, взаимодействующие в ходе работыс направляющими пальцами 20 узла 7упругой подвески. Пружина б установ 177лена внутри полого вала 2 и упирается одним концом во втулку 7, а дру-,гим - в перекладину 9. Позицией 22обозначено контролируемое изделие.Ультразвуковой...

Номер патента: 1259110

Опубликовано: 23.09.1986

Авторы: Милославская, Собашко

МПК: G01B 17/02

Метки: толщины, ультразвуковое

...преобразователь 3, Последний излучает в сторону контролируемого изделия 12ультразвуковые волны, которые отражаются от его поверхности и вновь при 55 5 10 15 20 25 30 35 40 45 50 нимаются первым электроакустическим преобразователем 3. Сигналы с выхода последнего усиливаются стробируемым усилителем 4 и поступают на управляющий вход второго генератора 5 зондирующих импульсов., который возбуждает второй электроакустический преобразователь 6. Последний излучает к противоположной стороне контролируемого изделия ультразвуковую волну, которая, отражаясь от поверхности контролируемого изделия, принимается вторым электроакустическим преобразователем 6.Сигналы с его выхода усиливаются вторым стробируемым усилителем 7.По сигналам с выходом...

Номер патента: 1187070

Опубликовано: 23.10.1985

Авторы: Буга, Собашко

МПК: G01N 29/04

Метки: искатель, ультразвуковой

...относится к областинеразрушающих средств и методовконтроля и может быть использованодля ультразвуковой дефектоскопиииэделий с неоднородной структурой,например, на древесно-стружечныхплитах и аниэотропных пластиках.Целью изобретения является повышение точности и производительностиконтроля путем стабилизации акустического контакта,На. фиг. 1 схематично изображенультразвуковой искатель; на фиг. 2вид А на фиг. 1 с рабочего торца,Ультразвуковой искатель содержиткорпус 1, подвижно закрепленныев нем преобразователь 2 с протектором 7, установочные штыри 4, заостренные на одном конце, а другимупирающиеся в пружины 5, закрепленные в отверстиях 6 корпуса 1 свозможностью осевого перемещениявдоль корпуса, и ограничительноекольцо 7,...

Номер патента: 1172695

Опубликовано: 15.08.1985

Автор: Собашко

МПК: B65H 7/00

Метки: дефектоотметчик

...воздуха и атмосферой. На части 14 штока установлена фрикцион- ЗО ная муфта 19, пружина 20 возврата, а конец ее, обращенный к размечаемой поверхности, снабжен эластичной трубкой 21, в которую вставлен мелок 22, Рычаг 4 имеет прорезь 23, в которой размеще-З на проточка 24 направляющей трубки 9. На пневмоцилиндр 2 надет указатель 25 длины заряженного мелка 22, закрепленный с помощью кронштейна 26, про. пущенного через прорезь, имеющуюся в направляющей трубке 9.Дефектоотметчик работает следующим образом.В исходном состоянии дефектоотметчик заряжен мелком 22 максимальной длины, при этом часть 14 штока находится в положении, при котором кронштейн 26 упирается в упорную шайбу 12, Воздух под давлением поступает в патрубок 17, а патрубок...

Номер патента: 1135647

Опубликовано: 23.01.1985

Авторы: Ильницкий, Собашко

МПК: B27B 3/16

Метки: древесностружечных, линия, плит, производства

...измерителя плотности, измерителя толщины и измерителя температуры подключены соответственно к второму, третьему и четвертому входам анализатора качества плит и к третьему, четвертому и пятому входам блока коррекции чувствительности дефектоскопа. 2При этом устройство контроля плит содержит анализатор качества плит, дефектоскоп с двумя акустическими преобразователями, блок коррекции чувствительности дефектоскопа, измеритель плотности, измеритель толщины, измеритель температуры и автоматический сортировшик плит, выход которого соединен с вторым входом участка сортировки плит, а вход подключен к первому выходу анализатора качества плит, второй выход которого соединен с входом регулятора скорости, третий выход подключен к входу регулятора...

Номер патента: 1122499

Опубликовано: 07.11.1984

Автор: Собашко

МПК: B25H 7/00

Метки: дефектоотметчик

...имеет преждевременный износ маркирующего элемента, низкую надежность работы конструкции и невысокий КПД.25 стороны и перпендикулярных оси пневмоцилиндра.Дефектоотметчик снабжен подвижньв вдоль оси пневмоцилиндра кронштейном, жестко связанным с эластичной трубкой, и установленным с воэможностью перемещения вдоль корпуса пневмоцилиндра указателем уровня маркирующего элемента выполненным в виде кольца.На фиг. 1 изображен дефектоотметчик, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1.Дефектоотметчик содержит пневмоцилиндр 1 с крьппкой 2, внутри которого размещен шток Э и .маркирующий элемент 4. К крышке 2 с помощью пружины 5 поджимается основание 6 с жестко установленными на нем направляющими 7 и рычагом 8. Корпус пневмоцилиндра...

Номер патента: 1096566

Опубликовано: 07.06.1984

Автор: Собашко

МПК: G01N 29/04

Метки: акустическое, качества

...- к второму входу элемента И 16, датчик 18 угла поворота, кинематически связанный с валом транспортера 13 и электрически соединенный с третьим входом блока 14 цифровой задержки, а каждый подканал 8 каналазашиты включает гь параллельных цепей, причем первая состоит из последовательно соединенных порогового элемента 19 и первого формирователя 11 импульсов,109 б 20 3а остальные цепи из последовательно соединенных порогового элемента20 и формирователя 21 импульсов, авходы цепей соединены с выходамиполосового усилителя 10, причемкаждая из цепей имеет два выхода,один из которых представляет собойвторой выход канала 7 защиты, который снабжен о элементами 22 И, выходы которых образуют первый выход канала 7 защиты, а их входы о,динены с другими...

Номер патента: 1060878

Опубликовано: 15.12.1983

Авторы: Скепко, Собашко, Чорненький

МПК: F16N 31/02

Метки: смазывающее

...изобретения - улучшение сбораконсистентной смазки, вышедшей изместа контакта трущихся поверхностей, и возврат ее в рабочую зону,а также обеспечение работы смазывающего устройства при любом угле наклона.Цель достигается тем, что в смазывающем устройстве, выполненном В,виде корпуса, установленного на оси,на которой жестко закреплен шток сподпружиненным ползуном, на штоке установлена стойка с возможностью перемещения, при этом стойка подпружи- З 5нейа относительно оси, а на последней закреплен палец, концы которогоснабжены вращающимися упругими чаш":нами,выполненными в виде усеченного гиперболоида. 40 На фиг.1 изображено смазывающее устройство; на фиг.2 - разрез А-А на фиг.1.Смаэывающее устройство состоит из двух вращающихся чашек 1,...

Номер патента: 1052990

Опубликовано: 07.11.1983

Авторы: Модный, Собашко, Черненко

МПК: G01N 29/04

Метки: акустическое, качества

...экранированы аг щеток приемного канапа 1 бпок 12 отметчиков, вкщочающий в себя И + 1 отметчиков отнесен на некоторое расстояние от микрофона 35 приемного и защитного канапов цпя прецотвращения акустической связи.Устройство работает спецующим образомПри движении контропируемого изцепия 1 О щетки в кажном поцканапе 2 приемного канапа 1 созцают акустические копебания в изцепии. Еспи в нем отсутствует цефект и помеха не приходит ни на мик.рофон 9 поцканапа в канапе зашиты, на выхоце формироватепя 5 ноцканапа 2 приемного канапа 1 будет присутствовать погический фО", на первых выхоцах формироватепей 11 поцканапов канала за- . щиты буцут присутствовать погические "1" которые через первый выход канада защиты и вход приемного канапа 1...

Номер патента: 968739

Опубликовано: 23.10.1982

Автор: Собашко

МПК: G01N 29/00

Метки: роликовый, ультразвуковой

...поверхности трубчатого обо- да 3, крышки 6, жестко связанные с 15 торцами трубчатого обода 3, преобразователь 7 УЗК, направляющие 8, связывающие его с валом 2, пружину 9, упруго прижимающую преобразователь 7 УЗК к внутренней поверхности трубча" того обода 3, пластины 10 с продольными прорезями, жестко связанные с торцами вала 2 и установленные в направлении действия упругой связи вала 2, пружины 11, одни концы кото- щ рых связаны с пластинами 10, а противоположные - со скобой 1, пальцы 12, жестко связанные со скобой 1 и расположенные в прорезях пластин 10, и контролируемое изделие 13.Роликовый ультразвуковой преобразователь работает следующим образом.В исходном состоянии под действием пружин 11 пальцы 12 прижаты к верхним краям...

Номер патента: 894332

Опубликовано: 30.12.1981

Авторы: Борзов, Диченко, Ироденко, Путилов, Собашко, Турчанинов

МПК: G01B 7/00

Метки: датчик, линейных, малых, перемещений, частотный

...перемещение элемеит выполнен из термобиметалла.На чертеже приведена приная схема датчика,Датчик содержит корпус 1, задающий перемещение элемент .2, электро.механический преобразователь 3 имеханическую колебательную систему,выполненную в виде двух наложенных,друг на друга плоских пружин 4, одниконцы которых соединены между собойи несут якорь 5 преобразователя 3.Свободный конец нижней из пружин 4жестко закреплен на корпусе 1, аверхней - контактирует с задающимперемещение элементом 2, который выполнен из термобиметалла.Датчик работает следующим образомЭадающий перемещение элемент 2связывается с контролируемым объектом. Перед началом измерения наэлектромеханический преобразовательВ 94332 Составитель Л. ГуськовРедактор С. Тараненко...

Номер патента: 888027

Опубликовано: 07.12.1981

Авторы: Родз, Собашко

МПК: G01N 29/04

Метки: вакуумирования, поверхности

...изделия, выполненным в виде 20 подпружиненного штока, охватываемогоэластичной манжетой камеры, шток каждого датчика снабжен шарнирно закрепленным на своем конце П-образным коромыс 888027лом, а в каждой манжете выполнены по два диаметрально расположенных отверстия для размещения концов коромысла. Каждая манжета имеет прямоугольную форму, а отверстия расположены в ее противоположных углах.На фиг. 1 изображено предлагаемое устройство с прижатым к его камерам вакуумируемым изделием, общий вид; на фиг, 2- вид по стрелке Л на фиг. 1 (штрих-пунктирной линией обозначены различные положения вакуумируемого изделия относительно камер устройства); на фиг. 3 - сечение Б - Б на фиг. 2; на фиг. 4 - узел 1 на фиг. 3.Устройство содержит вакуумные...

Номер патента: 786007

Опубликовано: 07.12.1980

Автор: Собашко

МПК: H03K 19/21

Метки: запрета

...на выходе элемента И 3 (так какна входах" его имеются сигналы 0 и 5"1") и на выходе 4 потенциал будет нулевым.Следующий .импульс сброса установиттриггер в состояние О, если запрещающего импульса не поступало, или не 10 изменит его состояние, если запрещающий импульс поступал.Таким образом, устройство запретане пропускает на выход 4 сигнальныйимпульс в том случае, если после окон чания его действия поступил запрещающий импульс. 3 786 одновибратора 2 в исходном устойчивом состоянии присутствует высокий потенциал "1.В результате соответственно на первом и втором входах элемента И 3 присутствует О и 1, следовательно, на выходе 4 имеется логический сигнал "0.При поступлении сигнального импульса с шины 5 на триггер 1, он устанавли- вается в...

Номер патента: 763079

Опубликовано: 15.09.1980

Авторы: Беденко, Калашников, Лосицкий, Мандюк, Пижурин, Полищук, Собашко, Черненко

МПК: B25H 7/00

Метки: автоматический, отметчик

...отметки, пружина 9 - для увеличения быстродействия отметчика.После снятия напряжения с соленоида2 коромысло 15 вместе с держателем 7под действием пружины 16 авижетсявверх, держатель 7 сходит с клиновидныхнаправляющих 5 и зажимает пишущийэлемент 6 и, продолжая двигаться вверх,отвоаит его от поверхности контролируемого изделия 19,фБлокировка предназначена для исключения выпадания пишущего элемента 6при отсутствии иэаелия 19 и оановременном наличии напряжения на соленоиде 2,Эластичный наконечник 14 узла блокировки при отсутствии изделия 19 зажимает пишущий элемент 6 с усилием, боль-,шим усилия, создаваемого аержателем 7.Автоматический отметчик не требует 10 изготовления высокоточных деталей, простпо конструкции и в изготовлении,...

Номер патента: 737826

Опубликовано: 30.05.1980

Авторы: Пижурин, Собашко

МПК: G01N 29/04

Метки: искатель, многоканальный, ультразвуковой

...ными кольцами, расположенными междуэластичными кольцами, Кроме того,жесткая труба выполнена из полиуре, -тана,На Фиг. 1 показан многоканальныйискатель, разрез; на Фиг. 2 - разрезА-А на Фиг; 1; на фиг, 3 - узел преобразователя, продольный разрез.На искатель прикладывают определенной величины усилие прижатия егок контролируемому изделию. Эластичные кольца б в месте контакта их сизделием 9 деФормируются до тех пор,пока упорные кольца 7 не вступают вконтакт с иэделием 9При перемещении контролируемогоизделия относительно неподвижного искателя труба 3 прокатывается на роликах 8 вокруг своей оси и несущейштанги 1,Акустический контакт между узлами5 преобразователя и внутренней стенкой трубы 3 создается посредством...

Номер патента: 632951

Опубликовано: 15.11.1978

Авторы: Калашников, Собашко, Фучко

МПК: G01N 29/04

Метки: акустическому, возбудитель, дефектоскопу, колебаний

...на полосу частот в пределах собственных резонансных частот проволочек..На Фиг 1 показан предлагаемый будитель колебаний, вид сверху; н Фиг, 2 - сечение А-А на Фиг. 1.Устрсйстго содержит проволочки 1, расположенные под электромагнитом 2.Работает устройство следующим обПрк подаче на электромагнит 2 электрических колебаний определенной частоты, лежащей в диапазоне собственных часто-. проволочек 1, последние качинают вибрировать и ударять загнутым. кончиками по контролируемой поверхности. При этом вибрируют только те проволочки, собственная резонансная частота которых совпадает с частотой электрических колебаний. При подаче на электромагнит 2 частотнс-модулированных колебаний эона удара перемещается периодически вдоль кончиков проволочек...

Номер патента: 624160

Опубликовано: 15.09.1978

Авторы: Пижурин, Полищук, Собашко, Фучко

МПК: G01N 29/04

Метки: дефектоскопу

...клапаны 5 перепада давления, камеру, образованную пластиной 6,в которой выполнена полость 7,каналколлектор 8 и поперечные каналы 9.Канал-коллектор 8 связай с вакуумньинасосом ( на чертеже не показан) патрубком 10,Устройство работает следующим образсы,Устройство устанавливают вплотнуюк поверхности облицованного изделия11 так, что эластичная лента 3 при624160 Формула изобретения. Составитель Т.ГоловкинаЕ, ЯковчикТехред Е. Давидович Корректор Л.Веселовск акаэ 517 б/35 ЦИИИПИ Государст по делам 113 О 35, МосквТираж 1112енного комитетэобретений и оЖ, Раушск сное СССР ПодСовета Министрорытийнаб д.4/5 Филиал ППП Патент, г,ужгород, ул,Проектная, 4 3движении иэделия и вращении вокруг направляющих 1 и 2 постоянно прижата к...

Номер патента: 614947

Опубликовано: 15.07.1978

Авторы: Конюшков, Орлов, Собашко, Стрижев, Трач, Черненко

МПК: B27L 5/02

Метки: лущильным, станком

...14 с полиуретановым покрытием, осветитель 5, приемник 16 и диск 17 с прорезями;Очищающее приспособление может быть щеточным, с ьвнравлеиными струями воздуха или воды.Тормозной ролик 18 предназначен при подъеме датчика 5 вирниы ленты шпона тормозить ролик. 14 с полнуретановым покрытием для исключения .погрешностей изме.рения, Датчик шнрвиы апона электрически связан вместе с цриеминком 1 датчнка контроля качества ленты шпона с избиратель.но-суммирующнм блоком (не. показан) .Устройство работает следующим образом, С началом оцилиядровки датчик 5 ширины. аона входит в зацеплейие с вращающимся окореняым чураком 9, скорость вращения ролика 14 пропорцаональиа линейной скорости вращения чурека. Прй вращении ро лик 14 с полиуретаиовым...

Номер патента: 599208

Опубликовано: 25.03.1978

Автор: Собашко

МПК: G01N 29/04

Метки: преобразователя, ультразвукового

...из-эа недостаточной степени полимериэации приводит к уменьшению разрешающей способности преобразователя к подповерхностным дефектам.Для повышения разрешающей способности преобразователя демпфирующую массу подвергают воздействию ультразвуковых колебаний, возбуждаемых пьезоэлементом до полной ее полимеризации. вре сы. лимер Данный способ изготовления ультразвукового преобразователя позволяет повысить разрешающую способность преобразователя в направлении распространения ультразвукового колебания при таком же объеме демпфера или уменьшит объем демпфера при заданной степени демпфирования преобразователя. ормула иэобретени Способ иэ го преобразо том, что пье меризовавшей выдерживают отлича целью повыше ти преобразо су подвергаю вых...

Номер патента: 559467

Опубликовано: 25.05.1977

Авторы: Пижурин, Полищук, Собашко, Фучко

МПК: H04R 17/02

Метки: микрофон

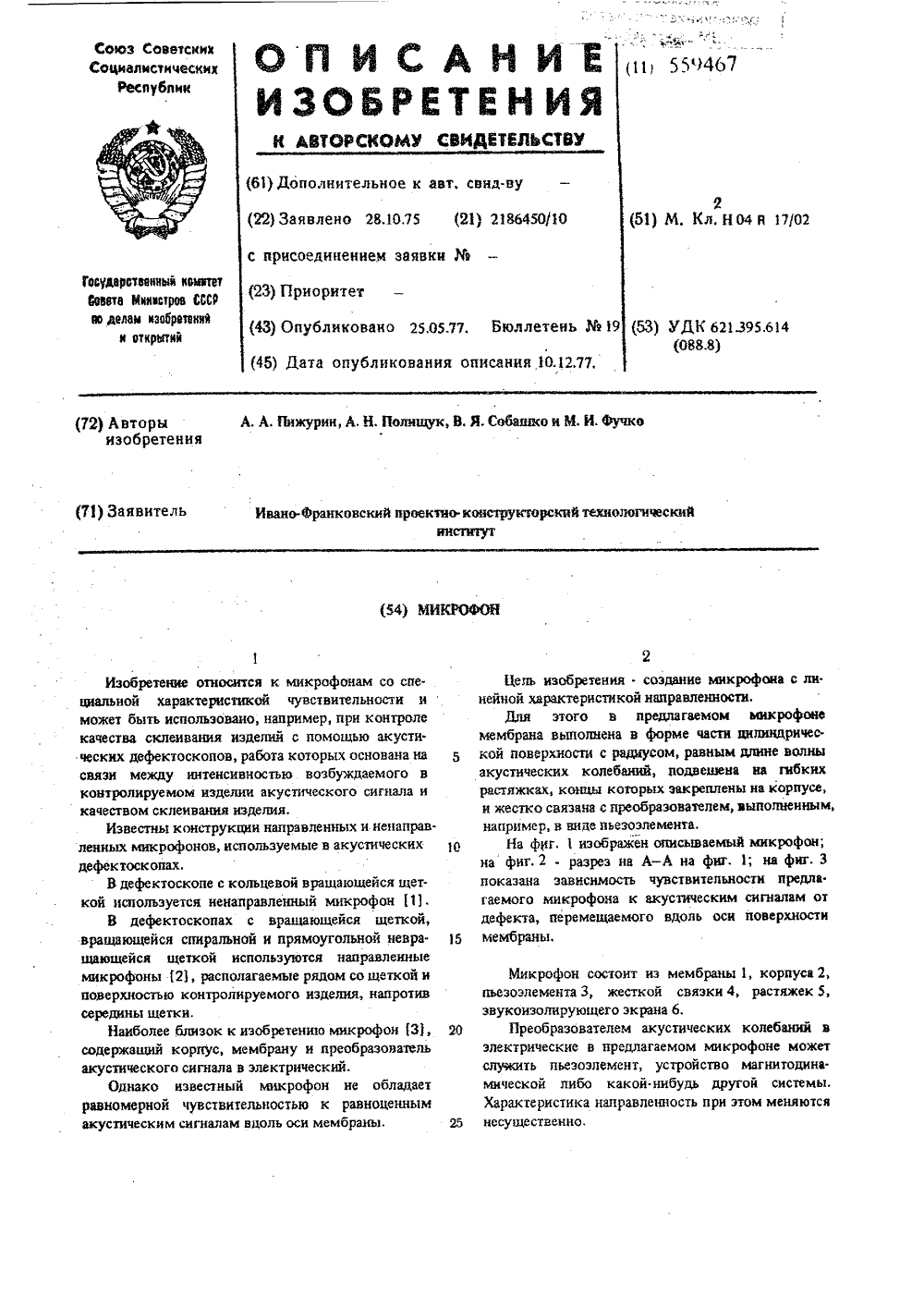

...поверхности с радиусом, равным длине волныакустических колебаний, подвешена иа пгбкихрастяжках, концы которых закреплены на корпусе,и жестко связана с преобразователем, выполненным,например, в виде пьезоэлемента,Иа фиг. 1 изображен описываемый микрофон;на фиг,2 . разрез на А-А на фиг. 1; на фиг. 3показана зависимость чувствительности предла.гаемого микрофона к акустическим сигналам отдефекта, перемещаемого вдоль оси поверхностимембраны,Микрофон состоит из мембраны 1, корпуса 2, пьезоэлемента 3, жесткой связки 4, растяжек 5, звукоизолирующего экрана 6,Преобразователем акустических колебаний в электрические в предлагаемом микрофоне может слукить пьезоэлемент, устройство магнитодинамической либо какой нибудь другой системы....

Номер патента: 532810

Опубликовано: 25.10.1976

Авторы: Калашников, Рокицкий, Собашко

МПК: G01N 29/04

Метки: дефектоскопу, многоканальному

...одного и того же канала, а искатели соседних каналов расположены вплотную один к другому.На чертеже изображена предлагаемая установка, поперечный разрез.Она содержит корпус 1, в котором размещены два излучающих искателя 2 и 3 и два приемных искателя 4 и 5, соответствующих одному каналу установки и имеющих общий вывод на отдельный канал дефектоскопа. Позицией 6 обозначено контролируемое изделие.Излучающие (приемные) искатели соседних каналов размещены вплотную друг к другу вдоль зоны контроля.Предлагаемой установкой возможно обнару жение дефектов в контролируемом изделии 6, обозначенных на чертеже позициями 7 - 10. Дефекты 7 и 8 выявляются установкой при любом их расположении относительно искателей вдоль зоны кон532810 троля. Дефекты 9 и...

Номер патента: 261758

Опубликовано: 01.01.1970

Авторы: Крикичный, Мигаль, Нефтедобывающей, Собашко, Украинской, Центральна, Чист

МПК: G01N 29/04

Метки: дефектоскопии, повышения, ультразвуковой, чувствительности

...контии, завводят ю нак- раженс цетроля, онногок по- ерхноИзвестно использование эффекта просветления за счет тонкого слоя жидкости между параллельными поверхностями датчика и изделия. В этом случае наибольший выигрьош получается для прямого искателя, когда в каждой точке излучающей поверхности датчика ультразвуковые колебания имеют одинаковую фазу.Предложенный способ отличается от известных тем, что излучающую поверхность призмы наклонного пьезодатчика устанавливают под углом к поверхности изделия и между этими поверхностями вводят контактную жидкость.Это отличие имеет преимущество для наклонных искателей, когда все точки излучающей поверхности в направлении наклона колеблются с разными фазами.На чертеже изображена схема...
