Индикатор давления

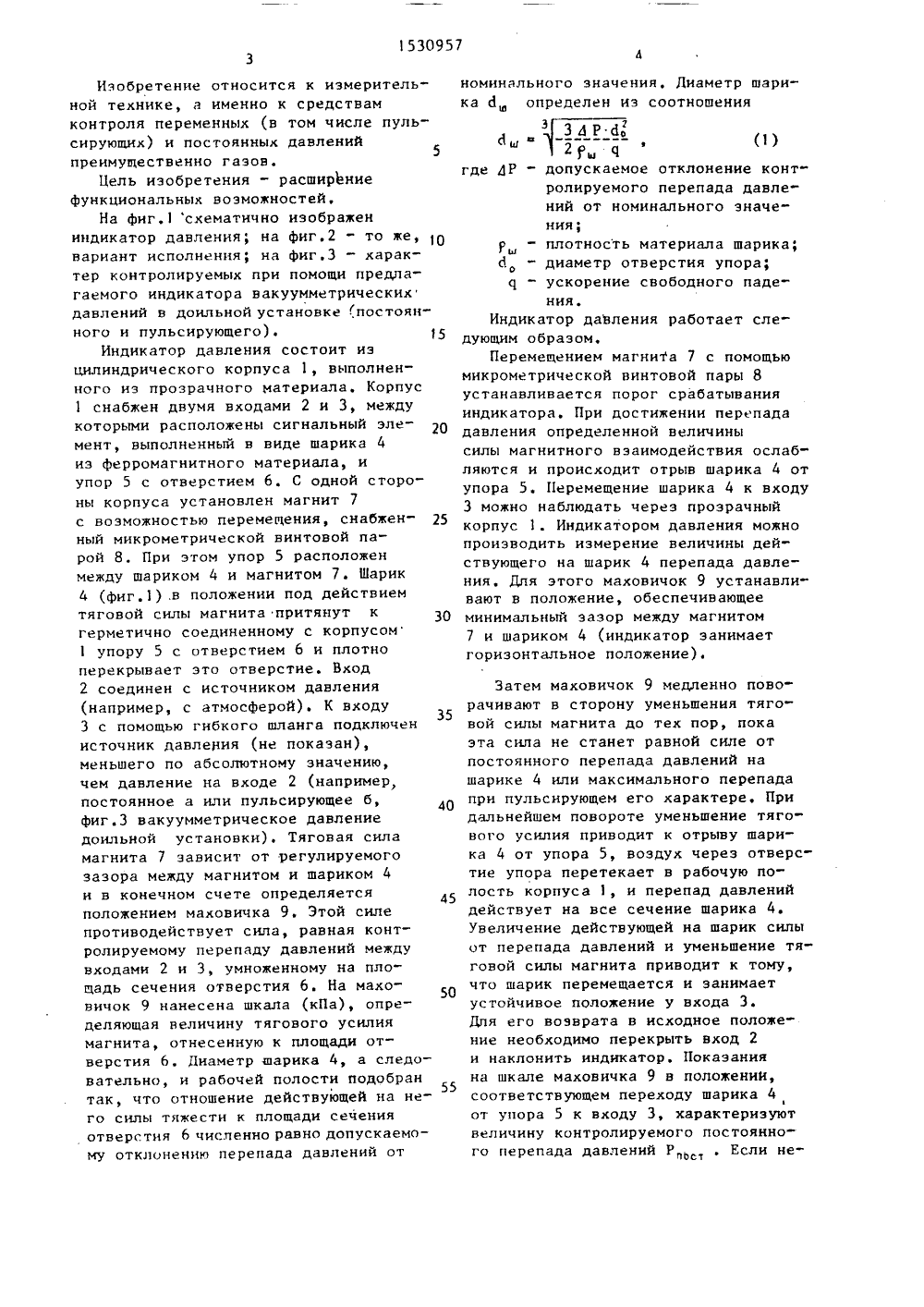

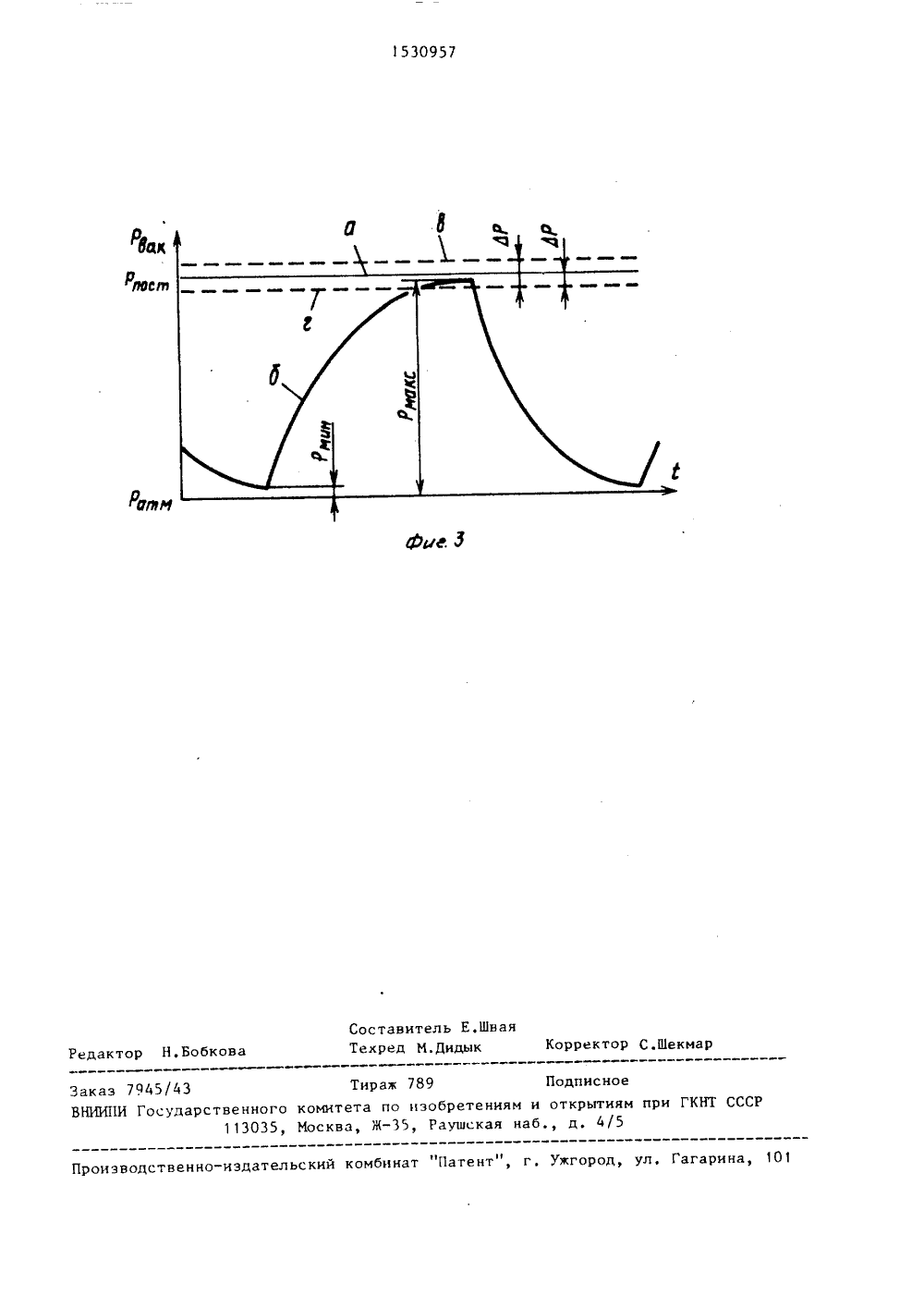

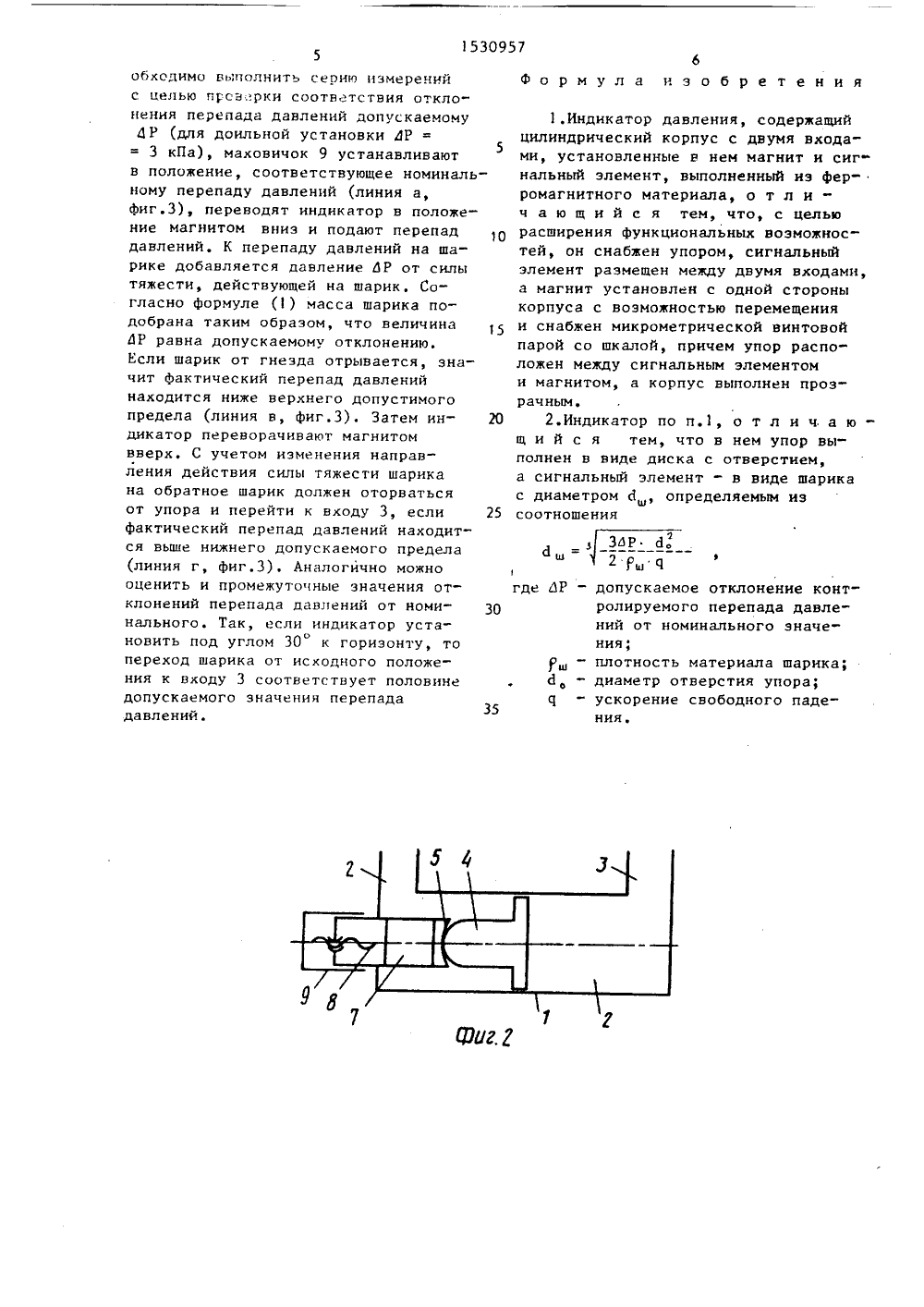

45 Изобретение относится к измерительной технике, а именно к средствамконтроля переменных (в том числе пульсирующих) и постоянных давлений5преимущественно газов.Цель изобретения - расширениефункциональных воэможностей.На фиг.1 схематично изображениндикатор давления; на фиг.2 - то же,вариант исполнения; на фиг.3 - характер контролируемых при помощи предлагаемого индикатора вакуумметрическихдавлений в доильной установке (постоянного и пульсирующего).15Индикатор давления состоит иэцилиндрического корпуса 1, выполненного иэ прозрачного материала. Корпус1 снабжен двумя входами 2 и 3, междукоторыми расположены сигнальный элемент, выполненный в виде шарика 4из ферромагнитного материала, иупор 5 с отверстием 6. С одной стороны корпуса установлен магнит 7с воэможностью перемещения, снабженный микрометрической винтовой парой 8. При этом упор 5 расположенмежду шариком 4 и магнитом 7. Шарик4 (фиг,1),в положении под действиемтяговой силы магнита притянут кгерметично соединенному с корпусом1 упору 5 с отверстием 6 и плотноперекрывает это отверстие. Вход2 соединен с источником давления(например, с атмосферой). К входу353 с помощью гибкого шланга подключенисточник давления (не показан),меньшего по абсолютному значению,чем давление на входе 2 (например,постоянное а или пульсирующее б, 4 Офиг.3 вакуумметрическое давлениедоильной установки). Тяговая силамагнита 7 зависит от регулируемогозазора между магнитом и шариком 4и в конечном счете определяетсяположением маховичка 9. Этой силепротиводействует сила, равная контролируемому перепаду давлений междувходами 2 и 3, умноженному на площадь сечения отверстия 6. На маховичок 9 нанесена шкала (кПа), определяющая величину тягового усилиямагнита, отнесенную к площади отверстия ЬДиаметр шарика 4, а следовательно, и рабочей полости подобран55так, что отношение действующей на него силы тяжести к площади сеченияотверстия 6 численно равно допускаемому отклонению перепада давлений от номинального значения, диаметр шарика с 1 определен из соотношения31 Р йо(1)2 ,ягде ДР - допускаемое отклонение контролируемого перепада давлений от номинального значения;р - плотность материала шарика;д - диаметр отверстия упора;- ускорение свободного падения.Индикатор давления работает следующим образом,Перемещением магниТа 7 с помощью микрометрической винтовой пары 8 устанавливается порог срабатывания индикатора. При достижении перепада давления определенной величины силы магнитного взаимодействия ослабляются и происходит отрыв шарика 4 от упора 5Перемещение шарика 4 к входу 3 можно наблюдать через прозрачный корпус 1Индикатором давления можно производить измерение величины действующего на шарик 4 перепада давления. Для этого маховичок 9 устанавливают в положение, обеспечивающее минимальный зазор между магнитом 7 и шариком 4 (индикатор занимает горизонтальное положение). Затем маховичок 9 медленно поворачивают в сторону уменьшения тяговой силы магнита до тех пор, пока эта сила не станет равной силе от постоянного перепада давлений на шарике 4 или максимального перепада при пульсирующем его характере. При дальнейшем повороте уменьшение тягового усилия приводит к отрыву шарика 4 от упора 5, воздух через отверстие упора перетекает в рабочую полость корпуса 1, и перепад давлений действует на все сечение шарика 4. Увеличение действующей на шарик силы от перепада давлений и уменьшение тяговой силы магнита приводит к тому, что шарик перемещается и занимает устойчивое положение у входа 3. Для его возврата в исходное положение необходимо перекрыть вход 2 и наклонить индикатор, Показания на шкале маховичка 9 в положений, соответствующем переходу шарика 4от упора 5 к входу 3, характеризуют величину контролируемого постоянного перепада давлений РЕсли не 153095710 15 25 где дР - допускаемое отклонение конт ролируемого перепада давлений от номинального значеш о Ч35 обхадимо выполнить серию измерений с целью прсв:.рки соответствия отклонения перепада давлений допускаемому йР (для доильной установки ДР =3 кПа), маховичок 9 устанавливают в положение, соответствующее номинальному перепаду давлений (линия а, фиг.З), переводят индикатор в положение магнитом вниз и подают перепад давлений. К перепаду давлений на шарике добавляется давление дР от силы тяжести, действующей на шарик. Согласно формуле (1) масса шарика подобрана таким образом, что величина дР равна допускаемому отклонению. Если шарик от гнезда отрывается, значит фактический перепад давлений находится ниже верхнего допустимого предела (линия в, фиг.З). Затем индикатор переворачивают магнитом вверх, С учетом изменения направления действия силы тяжести шарика на обратное шарик должен оторваться от упора и перейти к входу 3, если фактический перепад давлений находится выше нижнего допускаемого предела (линия г, фиг.3). Аналогично можно оценить и промежуточные значения отклонений перепада давлений от номинального. Так, если индикатор установить под углом 30 к горизонту, то переход шарика от исходного положения к входу 3 соответствует половине допускаемого значения перепада давлений. Формула и э о б р е т е н и я 1.Индикатор давления, содержащий цилиндрический корпус с двумя входами, установленные в нем магнит и сигнальный элемент, выполненный иэ ферромагнитного материала, о т л ич а ю щ и й с я тем, что, с целью расширения функциональных воэможностей, он снабжен упором, сигнальный элемент размещен между двумя входами, а магнит установлен с одной стороны корпуса с воэможностью перемещения и снабжен микрометрической винтовой парой со шкалой, причем упор расположен между сигнальным элементом и магнитом, а корпус выполнен прозрачным.2.Индикатор по п.1, о т л и ч а ю - щ и й с я тем, что в нем упор выполнен в виде диска с отверстием, а сигнальный элемент - в виде шарика с диаметром д , определяемым из соотношения ния;плотность материала шарика;диаметр отверстия упора;ускорение свободного падения,1530957ак фюстФиг. ЯСоставитель Е.Швая Редактор Н.Бобкова Техред М.Дидык Корректор С.Шекмар Заказ 7945/43 Тираж 789 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101
