Сигнализатор давления

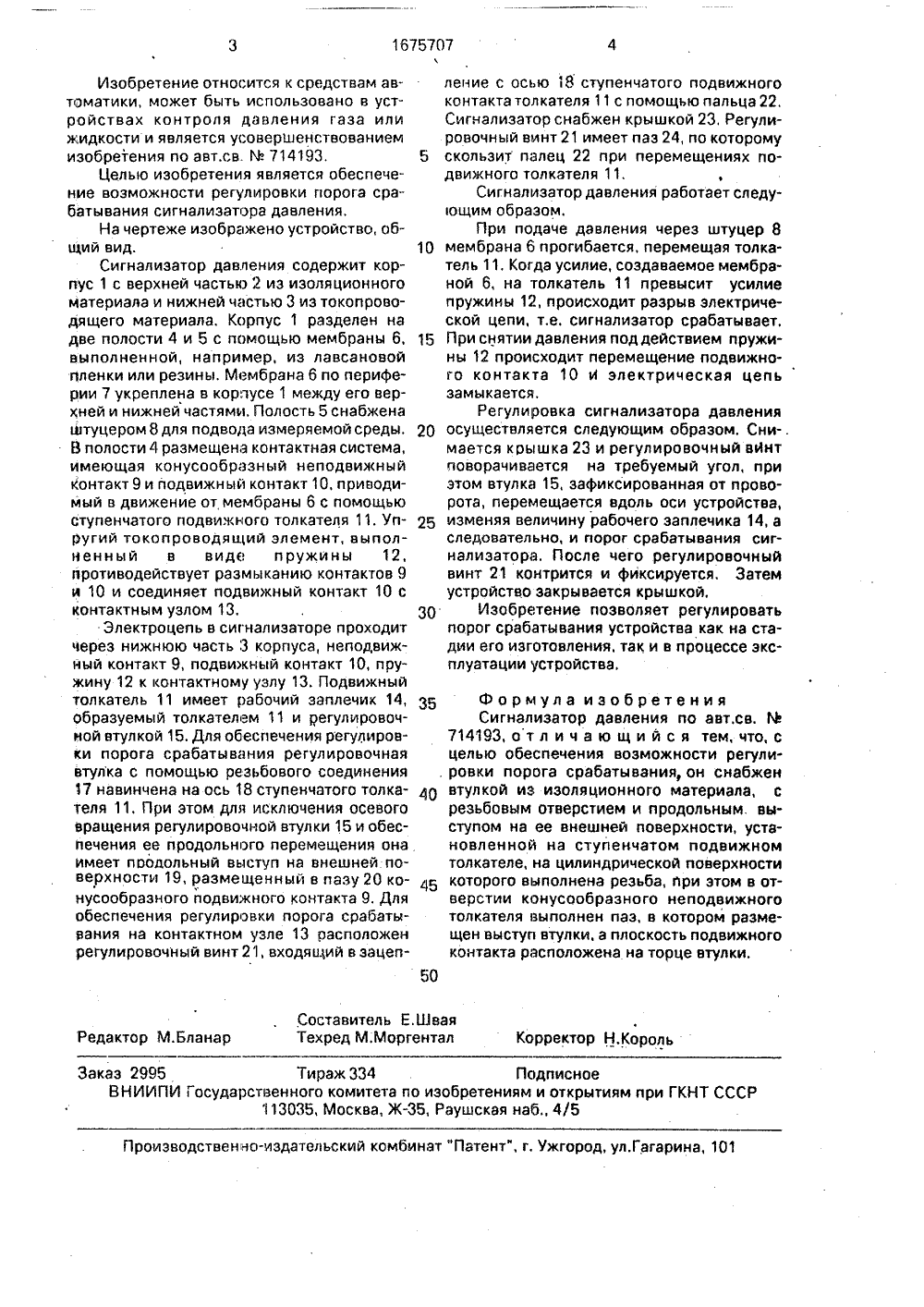

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 75707 А 1)5 6011 1912 ТЕН дствам аввано в устгаза или еспечение а срабатыембрана 6, жным тол" одвижный ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ОПИСАНИЕ ИЗО К АВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СС М 714193, кл. 6 01 1 19/12, 1975(57) Изобретение относится к сре томатики и может быть использо ройствах контроля давления жидкости. Цель изобретения - об возможности регулировки порог вания. В корпусе 1 размещены мсвязанная со ступенчатым подви кателем 11, подпружиненный и контакт 10, неподвижный контакт 9, в отверстии которого размещен толкатель 11. Под действием давления мембрана 6 и толкатель 11 перемещаются и действуют на подвижный контакт 10. Электрическая цепь размыкается. Втулка 15 с помощью резьбы закреплена на цилиндрической поверхности оси 18 толкателя 11. Ее продольный выступ 19 установлен в пазу 20 неподвижного контакта 9. Вращением оси 18 перемещают втулку 15, при этом изменяется величина рабочего заплечика 14 и, следовательно, порог срабатывания сигналиэатора. Изобретение позволяет регулировать порог срабатывания сигнализатора как на стадии его изготовления, так и в процессе эксплуатации. 1 ил,1675707 Составитель Е.йвая Техред М,Моргентал Корректор Н,Король Редактор М.Бланар Заказ 2995 Тираж 334 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к средствам автоматики, может быть использовано в устройствах контроля давления газа илижидкости и является усовершенствованиемизобретения по авт.св. М 714193.Целью изобретения является обеспечение воэможности регулировки порога срабатывания сигнализатора давления,На чертеже изображено устройство, общий вид.Сигналиэатор давления содержит корпус 1 с верхней частью 2 иэ изоляционногоматериала и нижней частью 3 из токопроводящего материала. Корпус 1 разделен надве полости 4 и 5 с помощью мембраны 6,выполненной, например, из лавсановойпленки или резины, Мембрана 6 по периферии 7 укреплена в корпусе 1 между его верхней и нижней частями. Полость 5 снабженаатуцером 8 для подвода измеряемой среды.В полости 4 размещена контактная система,имеющая конусообразный неподвижныйконтакт 9 и подвижный контакт 10, приводимый в движение от мембраны 6 с помощьюступенчатого подвижного толкателя 11, Упругий токопроводящий элемент, выполненный в виде пружины 12,противодействует размыканию контактов 9и 10 и соединяет подвикный контакт 10 сконтактным узлом 13,Электроцепь в сигналиэаторе проходитчерез нижнюю часть,3 корпуса, неподвижный контакт 9, подвижный контакт 10, пружину 12 к контактному узлу 13. Подвикныйтолкатель 11 имеет рабочий заплечик 14,образуемый толкателем 11 и регулировочной втулкой 15. Для обеспечения регулировки порога срабатывания регулировочнаявтулка с помощью резьбового соединения17 навинчена на ось 18 ступенчатого толкателя 11. При этом для исключения осевоговращения регулировочной втулки 15 и обеспечения ее продольного перемещения онаимеет продольный выступ на внешней поверхности 19, размещенный в пазу 20 конусообразного подвижного контакта 9, Дляобеспечения регулировки порога срабатывания на контактном узле 13 расположенрегулировочный винт 21, входящий в зацепление с осью 18 ступенчатого подвижногоконтакта толкателя 11 с помощью пальца 22.Сигнализатор снабжен крышкой 23, Регулировочный винт 21 имеет паэ 24, по которому5 скользит палец 22 при перемещениях подвижного толкателя 11.Сигнализатор давления работает следующим образом,При подаче давления через штуцер 810 мембрана 6 прогибается, перемещая толкатель 11. Когда усилие, создаваемое мембраной 6, на толкатель 11 превысит усилиепружины 12, происходит разрыв электрической цепи, т,е. сигнализатор срабатывает,15 При снятии давления под действием пружины 12 происходит перемещение подвижного контакта 10 и электрическая цепьзамыкается,Регулировка сигнализатора давления20 осуществляется следующим образом, Сни-.мается крышка 23 и регулировочный вИнтповорачивается на требуемый угол, приэтом втулка 15, зафиксированная от проворота, перемещается вдоль оси устройства,изменяя величину рабочего заплечика 14, аследовательно, и порог срабатывания сигналиэатора. После чего регулировочныйвинт 21 контрится и фиксируется. Затемустройство закрывается крышкой,Изобретение позволяет регулироватьпорог срабатывания устройства как на стадии его изготовления, так и в процессе эксплуатации устройства. Формула изобретения Сигнализатор давления по авт.св. М714193, от л и ч а ю щ и й с я тем, что, с целью обеспечения воэможности регули. ровки порога срабатывания, он снабжен 40 втулкой из изоляционного материала, срезьбовым отверстием и продольным. выступом на ее внешней поверхности, установленной на ступенчатом подвижном толкателе, на цилиндрической поверхности 45 которого выполнена резьба, при этом в отверстии конусообразного неподвижного толкателя выполнен паз, в котором размещен выступ втулки, а плоскость подвижного контакта расположена на торце втулки.50
