Сигнализатор давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1434292
Автор: Лозовский
Текст

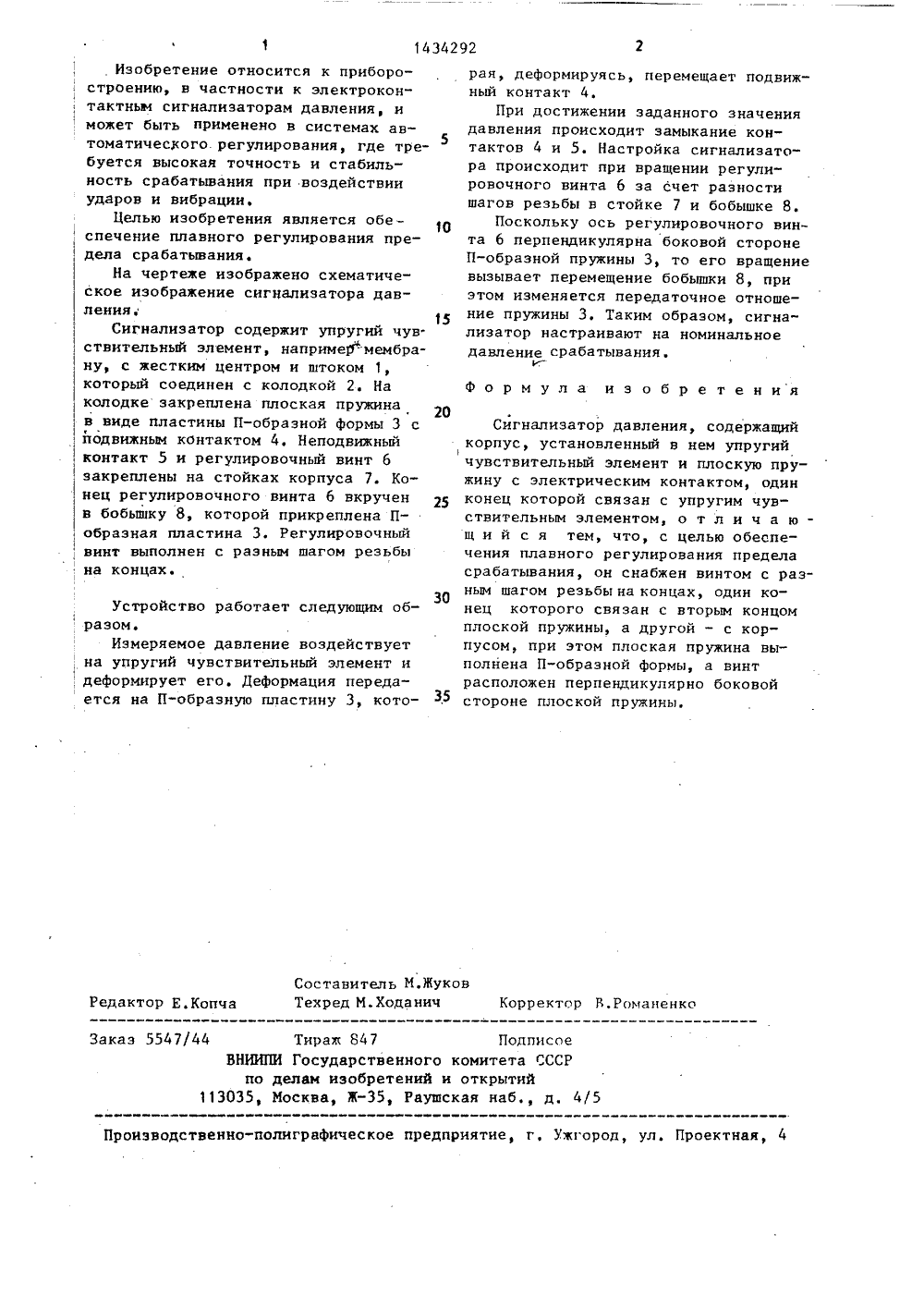

СОЮЗ СОВЕТСНИХСОЦКАЛИСТИЧЕСНРЕСПУБЛИК 9) 01 1 Ь 1912 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ного сто ГОСУДАРСТВЕННЫИ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ АВТОРСКОМУ СВИДЕТЕЛЬС(56) Андреева Л,Е, Упругие элементы приборов, М., 1962, с.64, фиг,23 а.Авторское свидетельство СССР У 399020, кл. Н 01 Н 35/34, 1971. (54) СИГНАЛИЗАТОР ДАВЛЕНИЯ (57) Изобретение относится к приборостроению, в частности к электро- контактным сигнализаторам давления, и может быть использовано в системах автоматического регулирования, где требуется высокая точность и стабильность срабатывания при воздействии ударов и вибрации. Целью изобретения является обеспечение плавного регулирования предела срабатывания. Деформация упругого чувствительного элемента под воздействием измеряемого давления передается на П-образную пружину 3, которая, деформируясь, перемещает подвижный контакт 4.При достижении заданного давления контактыи 5 замыкаются. Настройка сигнализатора происходит при вращении регулировочного винта 6 за счет разности шагов резьбы в стойке 7 и бобышке 8. Поскольку ось регулировоч винта 6 перпендикулярна боковой роне П-образной пружины 3, то при его вращении, вызывающем перемещение бобышки 8, изменяется передаточное отношение пружины 3. 1 ил.1434292 2 Формула изобретения Составитель М.ЖуковТехред М.Ходанич Корректор В.Романенко Редактор Е.Копча Тираж 847 Подписое ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 5547/44 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к приборостроению, в частности к электроконтактным сигнализаторам давления, иможет быть применено в системах автоматического. регулирования, где требуется высокая точность и стабильность срабатывания при воздействииударов и вибрации.Целью изобретения является обе спечение плавного регулирования предела срабатывания.На чертеже изображено схематическое изображение сигнализатора давления.Сигнализатор содержит упругий чув.ствительный элемент, например"мембра-ну, с жестким центром и штоком 1,который соединен с колодкой 2. Наколодке закреплена плоская пружинав виде пластины П-образной формы 3 счподвижным контактом 4. Неподвижный контакт 5 и регулировочный винт 6закреплены на стойках корпуса 7. Конец регулировочного винта 6 вкрученв бобышку 8, которой прикреплена Побразная пластина 3. Регулировочный винт выполнен с разным шагом резьбы ; на концах. Устройство работает следующим об разом.Измеряемое давление воздействует на упругий чувствительный элемент идеформирует его. Деформация передается на П-образную пластину 3, которая, деформируясь, перемещает подвижный контакт 4,При достижении заданного значения 5давления происходит замыкание контактов 4 и 5. Настройка сигнализатора происходит при вращении регулировочного винта 6 за счет разностишагов резьбы в стойке 7 и бобышке 8.Поскольку ось регулировочного винта 6 перпендикулярна боковой сторонеП-образной пружины 3, то его вращениевызывает перемещение бобышки 8, приэтом изменяется передаточное отношение пружины 3, Таким образом, сигнализатор настраивают на номинальноедавление срабатывания. 20Сигнализатор давления, содержащийкорпус, установленный в нем упругийчувствительный элемент и плоскую пружину с электрическим контактом, один 25 конец которой связан с упругим чувствительным элементом, о т л и ч а ющ и й с я тем, что, с целью обеспечения плавного регулирования пределасрабатывания, он снабжен винтом с разным шагом резьбы на концах, один конец которого связан с вторым концомплоской пружины, а другой - с корпусом, при этом плоская пружина выполнена П-образной формы, а винтрасположен перпендикулярно боковойстороне плоской пружины.
СмотретьЗаявка
4118955, 02.07.1986
ПРЕДПРИЯТИЕ ПЯ А-1462
ЛОЗОВСКИЙ ДМИТРИЙ АЛЕКСЕЕВИЧ
МПК / Метки
МПК: G01L 19/12
Метки: давления, сигнализатор
Опубликовано: 30.10.1988
Код ссылки
<a href="https://patents.su/2-1434292-signalizator-davleniya.html" target="_blank" rel="follow" title="База патентов СССР">Сигнализатор давления</a>
