Сигнализатор давления

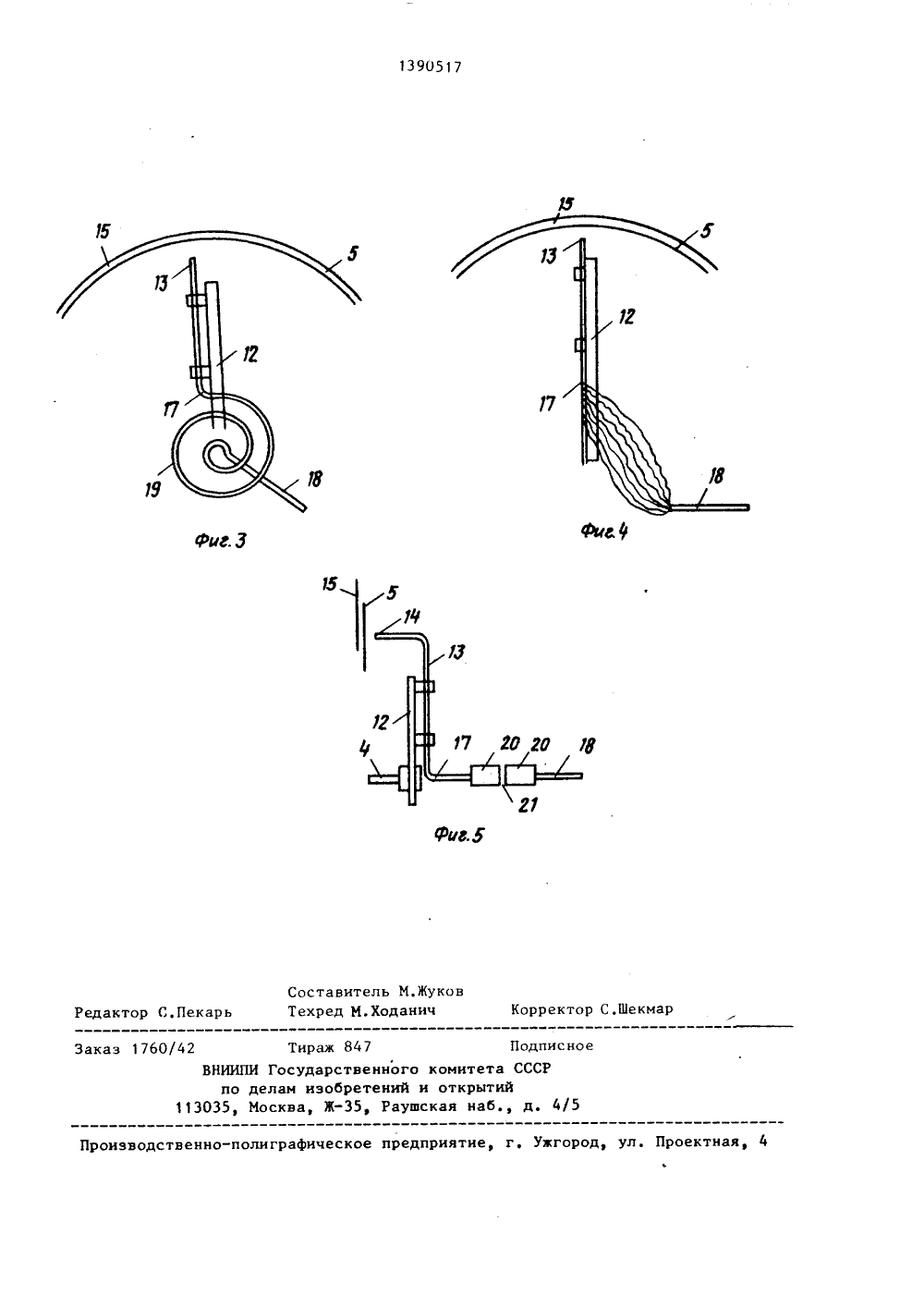

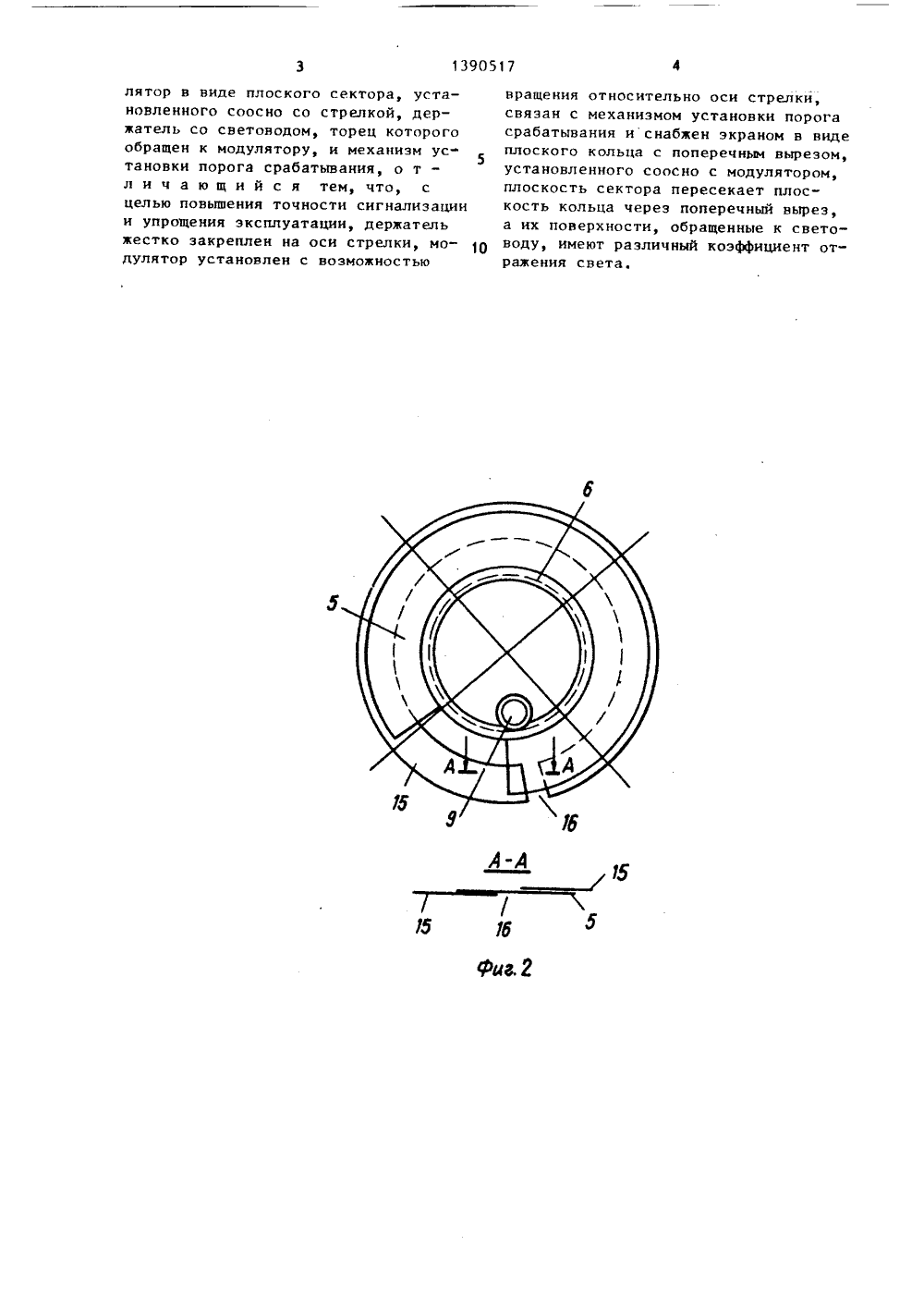

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 11 0 04 С ОПИСА ОБРЕТЕН ность сигнализа луатацию устр-в световодом 13 ж и упрос тДержатель ь экс со естко закре ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ К А ВТОРСНОМУ СВИДЕТЕЛЬСТ(71) Государственный научно-исследовательский институт теплоэнергетического приборостроения(56) Авторское свидетельство СССРУ 11902 19, кл, С 0 1 1. 19/ 12, 20,08, 84 .(57) Изобретение м.биспользованодля сигнализации пороговых значенийдавления и позволяет повысить точоси 4 стрелки 3, Под действием давления эта система поворачивается относительно модулятора, выполненного в виде плоского сектора 5 и снабженного экраном, представляющим собой плоское кольцо 15Плоскость сектора 5 пересекает плоскость кольца 15 через поперечный вырез, Срабатывание сигналиэатора осуществляется при переходе торца световода 13 с поверхности сектора 5 на поверхность кольца 15, имеющие различный коэф, отражения светаэ и наоборот, Вращением сектора 5 механизмом установки порога срабатывания регулируется порог срабатывания устрва. Передача светового потока на считывающий торец световода 13 сопровождается незначительным нагружением иэ - мерительного механизма устр-ва. 5 ил,Изобретение относится к приборостроению и может быть использовано для сигнализации пороговых значенийдавления,5Целью изобретения является повышение точности сигнализации и упрощение эксплуатации,На фиг,1 изображен сигнализатордавления, общий вид; на фиг.2 - модулятор с экраном, разрез А-А; нафиг,3 - 5 - конструктивное выполнениесоединения подвижной и неподвижнойчастей световода,Сигнализатор давления содержит 15стрелочный индикатор 1 с круглой шкалой 2 и стрелкой 3, закрепленной наоси 4, Модулятор в виде плоского сектора 5 укреплен соосно оси 4 стрелки3 на шестерне 6 с внутренним зацеплением, которая может вращаться в обойме 7, закрепленной на основании 8,Механизм установки порога срабатывания содержит ведущую шестерню 9, находящуюся в зацеплении с шестерней 256, и вал 10 с ручкой 11,Держатель 12 со световодом 13 укреплены на оси 4, Торец 14 световода13 обращен к сектору 5. Модуляторснабжен экраном, выполненным в виде 30плоского кольца 15, неподвижно закрепленного на основании 8 соосно модуляторуПоверхность кольца 15 вы-полнена светопоглощающей, если поверхность сектора 5 светоотражающая,и наоборот - светоотражающая, еслиповерхность сектора 5 светопоглощающая, Кольцо 15 имеет поперечный вырез16 на нерабочем участке шкалы 2,Плоскость сектора 5 пересекает плоскость кольца 15 через поперечный вырез 16, что возможно за счет незначительного изгиба модулятора и экранаили одного из этих элементов, еслиони выполнены из тонкого упругого материала. При этом часть сектора 5 нарабочем участке шкалы расположенамежду торцом 14 световода 13 и кольцом 15, а остальная его часть, прошедшая через поперечный вырез 16,с противоположной стороны кольца 15.Соединение подвижной части 17 световода 13, укрепленной на держателе12 с неподвижной частью 18, укрепленной на основании 8, может быть выполнено, например, в виде спирали 19,навитой из самого световода 13, илив виде волоконного жгута, собранногоиз большего количества оптических волокон, где закрепленные концы жгута17 и 18 сделаны жесткими, а такжетаким образом, что соединяемые концычастей 17 и 18 световода 13, расположенные по направлению оси 4 стрелкииндикатора, установлены в фокусахчетвертьволновых градиентных линз 20,между которыми имеется зазор 21,Сигнализатор давления работаетследующим образом,Под действием давления ось 4 сострелкой 3 и держателем 12, на котором укреплен подвижный участок 17световода 13, поворачиваются относительно шкалы 2, сектора 5 и кольца15, Если торец 14 световода 13 направлен на светоотражающую поверхность сектора 5 или кольца 15, топодаваемый по световоду 13 световойпоток отражается, а отраженный сигнал по этому же световоду возвращается к устройству регистрации, Еслиже торец 14 направлен на светопоглощающую поверхность сектора 5 иликольца 15, то отраженный сигнал отсутствует. Срабатывание сигнализатора происходит при переходе торца 14с поверхности сектора 5 на поверхность кольца 15 или наиборот. Изменение порога срабатывания производитсявращением сектора 5 при помощи механизма установки порога срабатывания.Выполнение передачи светового потока на считывающий торец 14 подвижной части 17 световода 13 обеспечивает либо незначительное нагружениеизмерительного механизма сигнализатора, либо отсутствие этого нагружения,Световод, свернутый в спираль 19,может одновременно с функцией передачи светового потока выполнять функциюспиральной пружины - волока, которыйявляется обязательным элементом стрелочного прибора и служит для усгранения люфта в зубчатой передаче измерительного механизма,В случае стыковки частей 17 и 18световода 13 через зазор 21 применением четвертьволновых градиентныхлинз 20 уменьшается влияние люфтаоси 4 как осевого, так и радиальногона интенсивность передаваемого череззазор оптического сигнала.Формула изобретенияСигналиэатор давления, содержащийиндикатор со стрелкой и шкалой, моду 1390517лятор в виде плоского сектора, установленного соосно со стрелкой, дерзатель со световодом, торец которого обращен к модулятору и механизм усУ5 тановки порога срабатывания, о т - л и ч а ю щ н й с я тем, что, с целью повьппения точности сигнализации и упрощения эксплуатации, держатель жестко закреплен на оси стрелки, модулятор установлен с возможностью вращения относительно оси стрелки,связан с механизмом установки порогасрабатывания и снабжен экраном в видеплоского кольца с поперечным вырезом,установленного соосно с модулятором,плоскость сектора пересекает плос"кость кольца через поперечный вырез,а нх поверхности, обращенные к световоду, имеют различный коэффициент отражения света,1390517 15 Составитель М.ЖуковТехред М.Ходанич Корректор С,Шекмар Редактор С,Пекарь Заказ 1760/42 Тираж 847 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раущская наб д, 4/5
