Сигнализатор давления

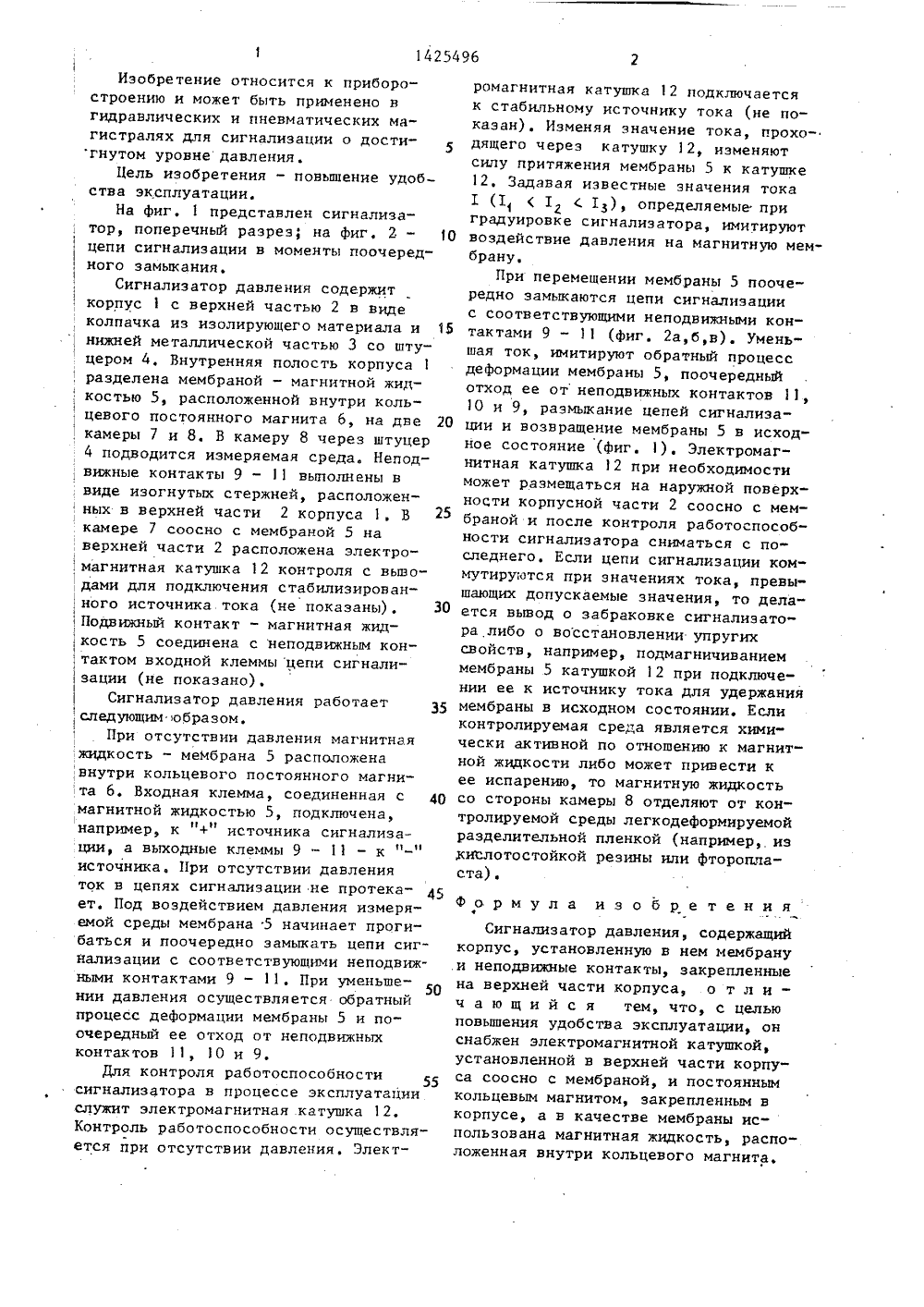

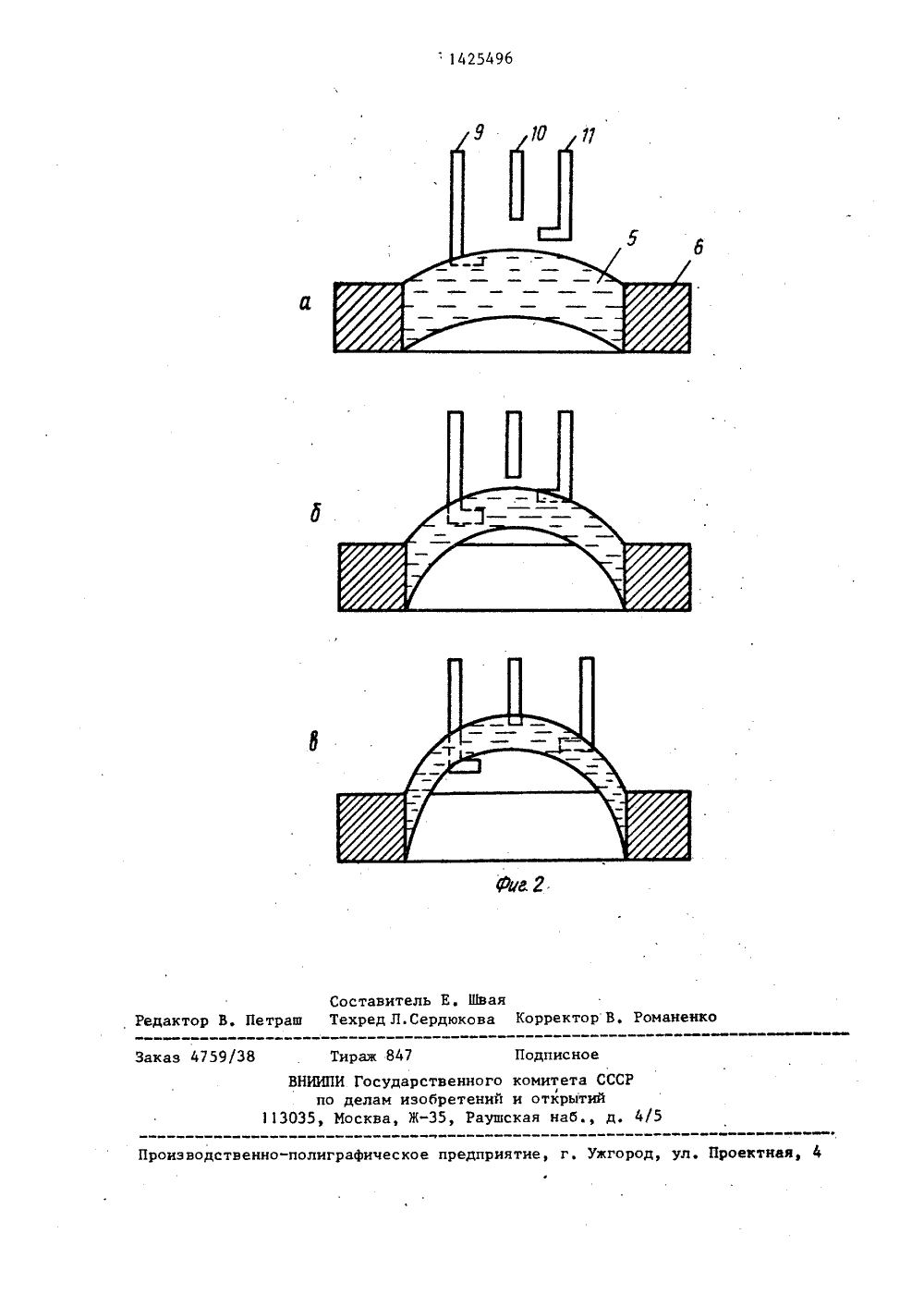

СОЮЗ СОВЕТСКИХсОцИАлистичеснихРЕСПУБЛИК 114 Со ДЕТЕЛЬСТВ ВТОР СНОМ(72 ьховсороГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТ 1) 4168512/22) 29,12,866) 23.09.88. Бюл. У 35(56) Авторское свидетельство СССР У 107465, кл, С 01 Ь 7/08, 1956.Авторское свидетельство СССР У. 1 234736, кл . С 01 1. 19/1 2, 1984. (54) СИГНАЛИЗАТОР ДАВЛЕНИЯ(57) Изобретение относится к приб строению и может быть применено в гидравлических и пневматических маги стралях для сигнализации о достигнутом уровне давления, Цель изобретения - повышение удобства эксплуатации. В корпусе 1 установлены неподвижные контакты 9, 10, 11 и мембрана 5, Мембрана 5 выполнена из магнитной жидкости, расположенной внутри постоянного кольцевого магнита 6. Соосно с мембраной 5 в верхней части корпуса 1 установлена электромагнитная катушка 12, Под действием давления измеряемой среды мембрана 5 прогибается и поочередно замыкает контакты 9, 10, 11. Контроль характеристик сигнализатора осуществляется электромагнитной катушкой 12, Изменяя значение тока, проходящего через катушку 12, изменяют силу притяжения мембраны 5 к катушке 12, Задавая известные значения тока, имитируют воздействие давления на магнитную мембф рану. 2 ил.Изобретение относится к приборостроению и может быть применено вгидравлических и пневматических магистралях для сигнализации о достигнутом уровне давления.Цель изобретения - повышение удобства эксплуатации.На фиг. 1 представлен сигнализатор, поперечный разрез; на фиг. 2 - 1 Оцепи сигнализации в моменты поочередного замыкания.1Сигнализатор давления содержиткорпус 1 с верхней частью 2 в видеколпачка из изолирующего материала и 15нижней металлической частью 3 со штуцером 4. Внутренняя полость корпусаразделена мембраной - магнитной жид костью 5, расположенной внутри кольцевого постоянного магнита 6, на две 20камеры 7 и 8. В камеру 8 через штуцер4 подводится измеряемая среда. Непод,вижные контакты 9 - 11 выполнены ввиде изогнутых стержней, расположенных в верхней части 2 корпуса 1, В 25камере 7 соосно с мембраной 5 наверхней части 2 расположена электромагнитная катушка 12 контроля с выводами для подключения стабилизированного источника тока (не показаны), 30Подвижный контакт - магнитная жидкость 5 соединена с неподвижным кон; тактом входной клеммы цепи сигнализации (не показано).Сигналиэатор давления работает;следующим образом,При отсутствии давления магнитнаяжидкость - мембрана 5 расположенавнутри кольцевого постоянного магнита 6. Входная клемма, соединенная с 40магнитной жидкостью 5, подключена,например, к "+источника сигнализации, а выходные клеммы 9 - 11 - к "-"источника. При отсутствии давленияток в цепях сигнализации не протекает. Под воздействием давления измеряемой среды мембрана 5 начинает прогибаться и поочередно замыкать цепи сигнализации с соответствующими неподвижными контактами 9 - 11, При уменьшении давления осуществляется обратныйпроцесс деформации мембраны 5 и поочередный ее отход от неподвижныхконтактов 11, 10 и 9,Для контроля работоспособностисигнализатора в процессе эксплуатациислужит электромагнитная катушка 12,Контроль работоспособности осуществляется при отсутствии давления. Электромагнитная катушка 12 подключается к стабильному источнику тока (не показан). Изменяя значение тока, проходящего через катушку 12, изменяют силу притяжения мембраны 5 к катушке 12. Задавая известные значения тока 1 (1 ( 1 С 1), определяемые при градуировке сигналиэатора, имитируют воздействие давления на магнитную мембрану.При перемещении мембраны 5 поочередно замыкаются цепи сигнализации с соответствующими неподвижными контактами 9 - 11 (фиг, 2 а,б,в), Уменьшая ток, имитируют обратный процесс деформации мембраны 5, поочередный отход ее от неподвижных контактов 11, 10 и 9, размыкание цепей сигнализации и возвращение мембраны 5 в исходное состояние (фиг, 1), Электромагнитная катушка 12 при необходимости может размещаться на наружной поверхности корпусной части 2 соосно с мембраной и после контроля работоспособности сигналиэатора сниматься с последнего. Если цепи сигнализации коммутируются при значениях тока, превышающих допускаемые значения, то делается вывод о забраковке сигналиэатора либо о восстановлении упругих свойств, например, подмагничиванием мембраны 5 катушкой 12 при подключении ее к источнику тока для удержания мембраны в исходном состоянии. Если контролируемая среда является химически активной по отношению к магнитной жидкости либо может принести к ее испарению, то магнитную жидкость со стороны камеры 8 отделяют от контролируемой среды легкодеформируемой разделительной пленкой (например, из кжлотостойкой резины или фтороплас.та)Формула изобретенияСигнализатор давления, содержащий корпус, установленную в нем мембрану и неподвижные контакты, закрепленные на верхней части корпуса, о т л ич а ю щ и й с я тем, что, с целью повышения удобства эксплуатации, он снабжен электромагнитной катушкой, установленной в верхней части корпуса соосно с мембраной, и постоянным кольцевым магнитом, закрепленным в корпусе, а в качестве мембраны использована магнитная жидкость, расположенная внутри кольцевого магнита,1425496 Яв Составитель Е. ШваяТехред Л.Сердюкова Корректор едактор В. Петраш аненк 59/3 4 Т Зак одписное Производственно-по ическое предприятие, г. Ужгород, ул. Проек ВНИИПИ Государственного к по делам изобретений и 035, Москва, Ж, Раушск
