Сигнализатор давления

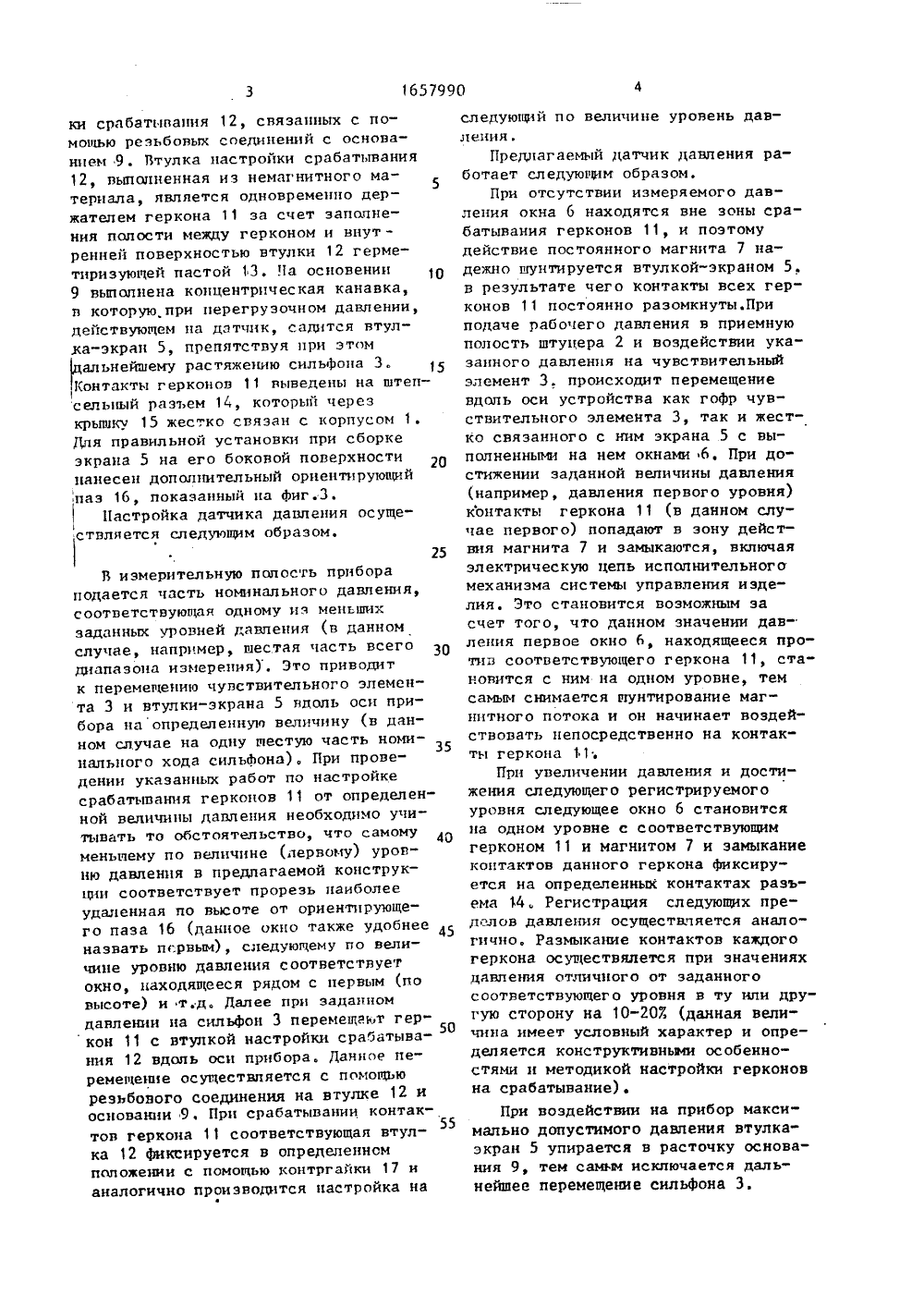

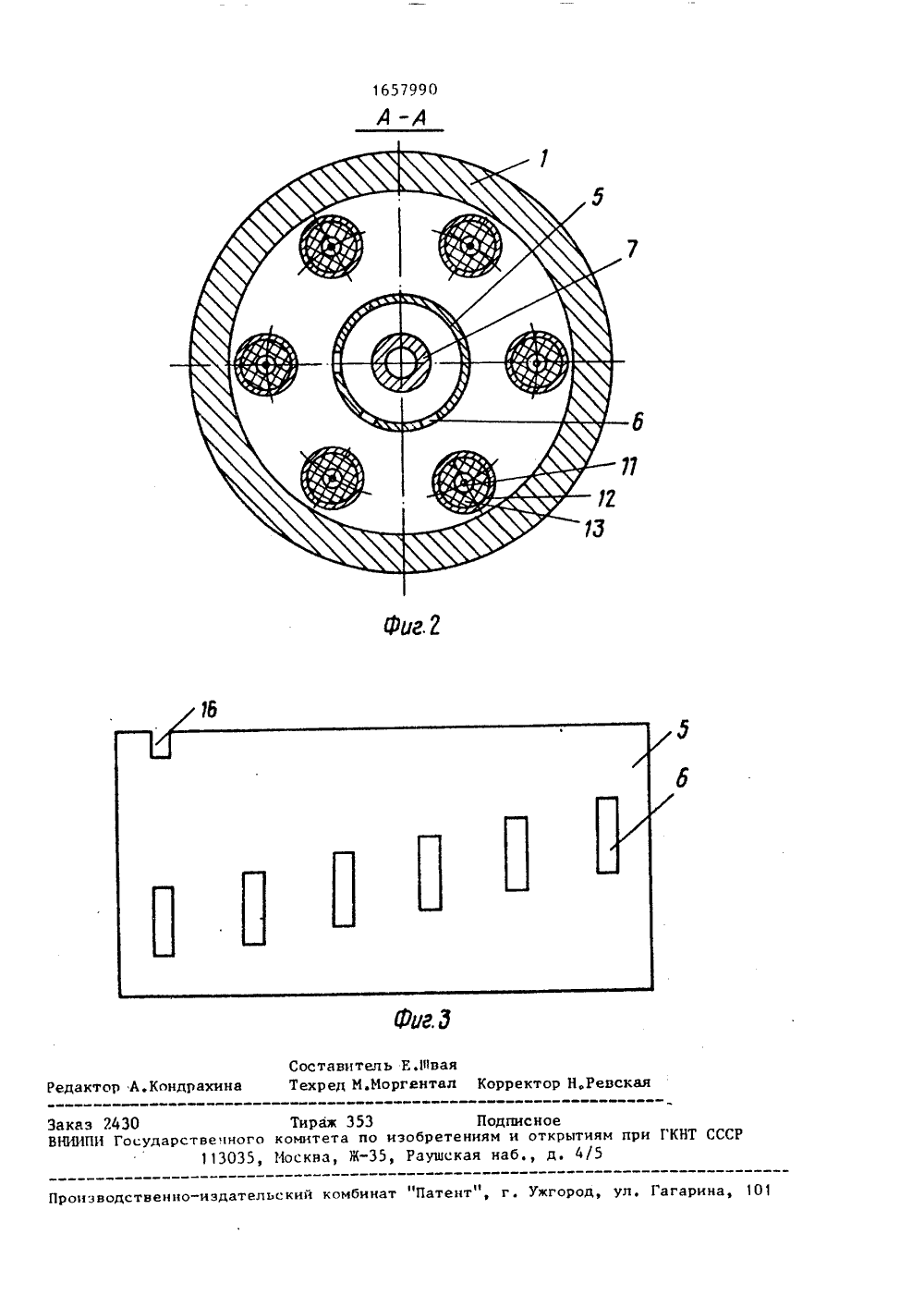

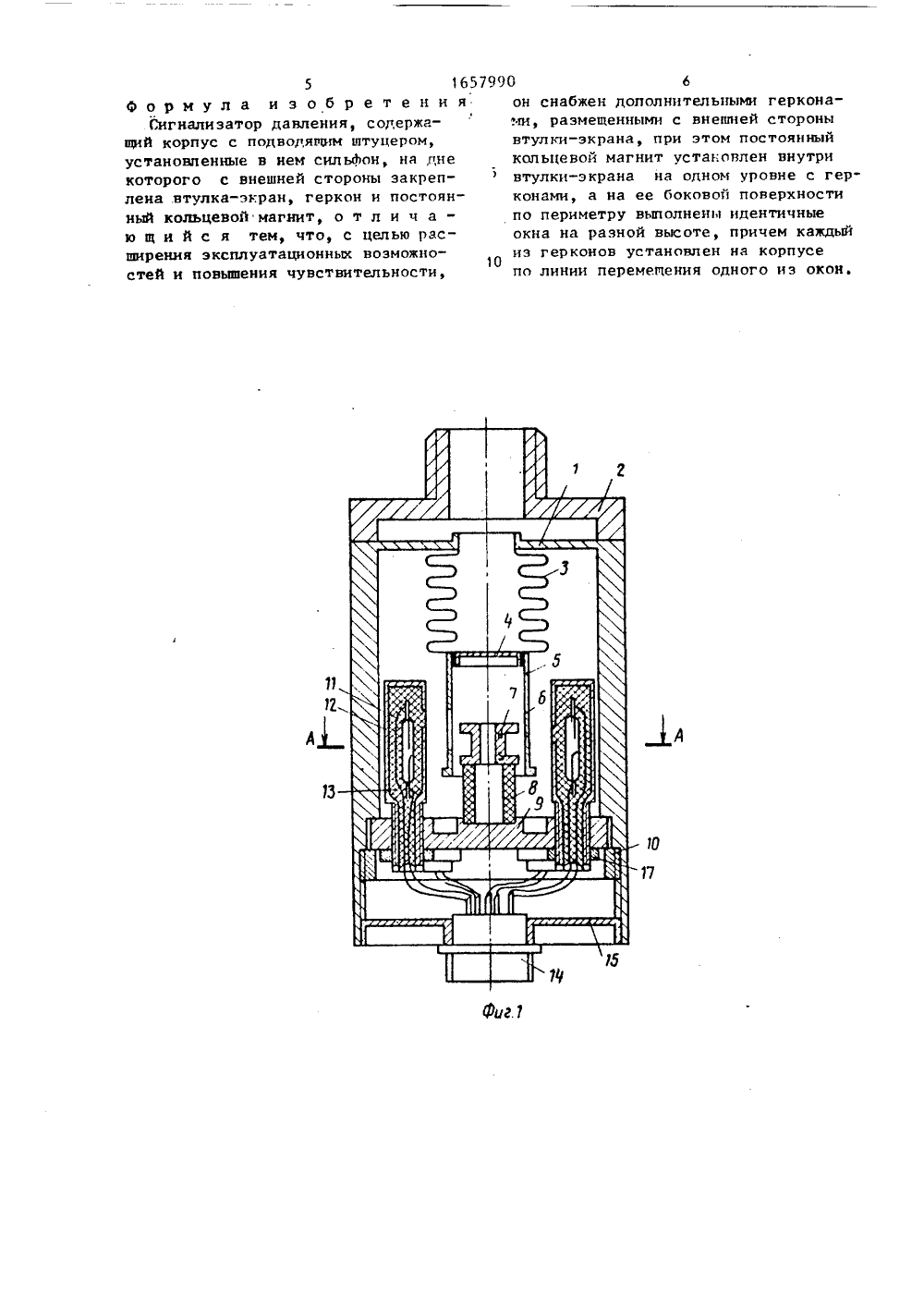

ки срабатывания 12, связанных с помощью резьбовьм соединений с основанием 9. Втулка настройки срабатывания 12, выпопненная иэ немагнитного материала, является одновременно держателем геркона 11 эа счет заполнения полости между герконом и внутренней поверхностью втулки 12 герметиризующей пастой 13. 1 а основении 9 выполнена концентрическая канавка, в которую при перегрузочном давлении, действующем на датчик, садится втулка-экран 5, препятствуя при этом альнейшему растяжению сильФона 3. контакты герконов 11 выведены на штепсельный разъем 1, который через крышку 15 жестко связан с корпусом 1. Для правильной установки при сборке экрана 5 на его боковой поверхности нанесен дополнительный ориентирующий паз 16, показанный на фиг.З.Пастройка датчика давления осуществляется следующим образом.25В измерительную попость прибора подается часть номинального давления, соответствующая одному иэ меньших заданных уровней давления (в данном случае, например, шестая часть всего диапазона измерения). Это приводит к перемещению чувствительного элемента 3 и втулки-экрана 5 вдоль оси прибора на определенную величину (в данном случае на одну шестую часть номинального хода сильйона). При проведении указанных работ по настройке срабатывания герконов 1 1 от определенной величины давления необходимо учитывать то обстоятельство, что самому 40 меньшему по величине (первому) уровню давления в предлагаемой конструкции соответствует прорезь наиболее удаленная по высоте от ориентирующего паза 16 (данное окно также удобнее 45 назвать первым), следующему по величине уровню давления соответствует окно, находящееся рядом с первым (по высоте) и т,д. Далее при заданном давлении на сильфон 3 перемещают гер"50 кон 11 с втулкой настройки срабатывания 12 вдоль оси прибора, Данное перемещение осуществляется с помощью резьбового соединения на втулке 12 и основании 9, При срабатывании контак 55 тов геркона 11 соответствующая втулка 12 фиксируется в определенном положении с помощью контргайки 17 и аналогично производится настройка на следующий по величине уровень давления.Предлагаемый датчик давления работает следующим образом,При отсутс твии измеря емог о давления окна 6 находятся вне зоны срабатывания герконов 11, и поэтому действие постоянного магнита 7 надежно шунтируется втулкой-экраном 5. в результате чего контакты всех герконов 11 постоянно разомкнуты.При подаче рабочего давления в приемную полость штуцера 2 и воздействии указанного давления на чувствительный элемент 3. происходит перемещение вдоль оси устройства как гофр чувствительного элемента 3, так и жестко связанного с ним экрана 5 с выполненными на нем окнами 6, При достижении заданной величины давления (например, давления первого уровня) контакты геркона 11 (в данном случае первого) попадают в зону действия магнита 7 и замыкаются, включая электрическую цепь исполнительного механизма системы управления иэделия. Это становится возможным эа счет того, что данном значении давления первое окно 6, находящееся против соответствующего геркона 11, становится с ним на одном уровне, тем самым снимается шунтирование магнитного потока и он начинает воздействовать непосредственно на контакты геркона 11;При увеличении давления и достижения следующего регистрируемого уровня следующее окно 6 становится на одном уровне с соответствующим герконом 11 и магнитом 7 и замыкание контактов данного геркона фиксируется на определенных контактах разьема 14 . Регистрация следующих пределов давления осуществляется аналогично. Размыкание контактов каждого геркона осуществялется при значениях дарения отличного от заданного соответствующего уровня в ту ипи другую сторону на 10-20 Х (данная величина имеет условный характер и определяется конструктивньаи особенностями и методикой настройки герконов на срабатывание).При воздействии на прибор максимально допустимого давления втулка- экран 5 упирается в расточку основания 9, тем самым исключается дальнейшее перемещение сильфона 3.5 1657990 6о р м у л а и з о б р е т е н и я он снабжен дополнительными герконаСигнализатор давления, содержа-ми, размещенными с внешней стороны щий корпус с подводящим штуцером, втулки-экрана, при этом постоянный установленные в нем сильдюн, на дне кольцевой магнит установлен внутри которого с внешней стороны закреп-втулки-экрана на одном уровне с герлена .втулка-экран, геркон и постоян- конами, а на ее боковой поверхности ный кольцевой магнит, о т л и ч а - по периметру выполнены идентичные ю щ и й с я тем, что, с целью ряс- окна на разной высоте, причем каждый ширения эксплуатационных воэможно 1 Оиэ герконов установлен на корпусе стей и повышения чувствительности, по линии перемещения одного из окон.1657990 А-А Фиг, Составитель Е.1 ивая едактор А.Кондрахина Техред М.Моргантал Корректор Н,Ревс Заказ 2430 Тираж 353 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб., д. 4/5оизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина
